常用贴片晶振(SMD crystal)封装尺寸规格及实物图
深圳市晶科鑫实业有限公司_电子晶振_贴片晶振_SMD3225_25.000MHZ_10PF±10PP

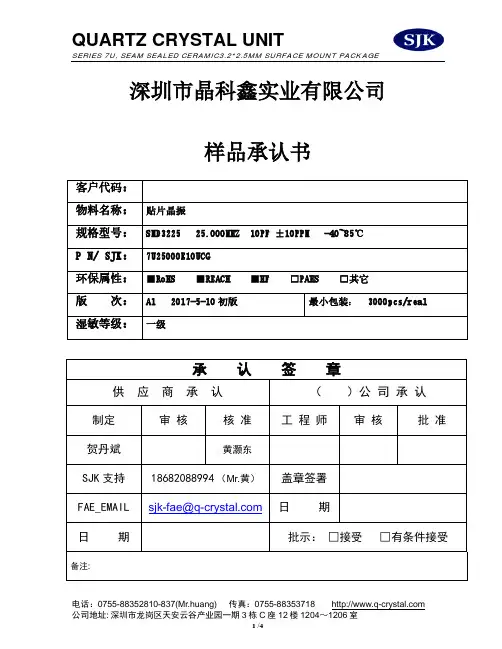

深圳市晶科鑫实业有限公司样品承认书客户代码：物料名称：贴片晶振规格型号：SMD3225 25.000MHZ 10PF ±10PPM -40~85℃P N/ SJK：7U25000E10UCG环保属性：■RoHS ■REACH ■HF □PAHS □其它版次：A1 2017-5-10初版最小包装： 3000pcs/real 湿敏等级：一级1.TESTING CONDITION/测试条件Standard atmospheric conditionsUnless otherwise specified, the standard range of atmospheric conditions for making measurementand tests are as follow:Ambient temperature : 25±5℃Relative humidity : 40%~70%Measure equipmentElectrical characteristics measured by S&A250B or equivalent.2. ELECTRICAL SPECIFICATIONS/产品技术指标Output Frequency Range/ 中心频率25.000000MHzMode/振动模式AT/FundamentalFrequency Tolerance/频率稳定度±10 ppm max (at 25°C) Load Capacitance(C L)/ 负载电容10.0 PFFrequency Stability Over Operating Temperature Characteristics温度频率稳定度±10ppm max / -20 °C to +70 °C ±30ppm max/ -40 °C to +85 °COperating Temperature Range/工作温度-40 °C to +85 °C Storage Temperature Range/储存温度-40 °C to +125 °C Shunt Capacitance (C0)/静电容 3.0 PF Max Driver Level (Typical) /激励功率10µW Equivalent Series Resistance(ESR)/等效电阻40Ω MaxAging @25°C 1st year (Max) / 年老化±3ppm/year3. DIMENSION /产品规格尺寸(Units: mm)4. MARKING/丝印5. REFLOW CONDITION / 回流焊6. RELIABILITY TEST SPECIFICATION /可靠性试验序号试验项目 试验条件标准要求1跌落从55cm 位置高度,自由跌落在木板上,连续3次试验前后,频率变化不超过±5ppm ，电阻变化不超过±15% 2振动振动频率：10~55Hz 全振幅：1.5mm时间：每个方位三面(X 、Y 、Z ）各振动2小时 试验前后,频率变化不超过±5ppm,电阻变化不超过±15%3冷热冲击晶体放入试验箱中，高低温循环25次低温为-40±3℃保持30分钟,高温85±2℃保持保持30分钟，高、低温每3分钟变换一次试验前后,频率变化不超过±5ppm,电阻变化不超过±15%4气密性氦气气压标准：5±0.5Kg/cm2，氦气加压时间：120 分钟 漏率标准：≤1×10-9Pa.m3/s5 耐焊接热波峰温度：260ºC±10ºC 时间：15±5 秒试验前后,频率变化不超过±5ppm,电阻变化不超过±15%6沾锡试验温度：260ºC±10ºC 浸泡时间：3±1 秒 引脚沾锡后覆盖面积达90%以上7 高温高湿温度：60ºC±2ºC 湿度：90%~95%保持时间：240 个小时 1.试验前后,频率变化不超过±5ppm,电阻变化不超过±15%2. 制品表面不可生锈 8高温试验高温温度：85ºC±2ºC 时间：240 个小时 试验前后,频率变化不超过±5ppm,电阻变化不超过±15% 9 低温试验 高温温度：-40ºC±2ºC 时间：240 个小时试验前后,频率变化不超过±5ppm,电阻变化不超过±15% 10 寿命测试電壓 5V 温度：25℃ 时间：1000小时试验前后,频率变化不超过±5ppm,电阻15%备注：。
SMD贴片元件的封装尺寸

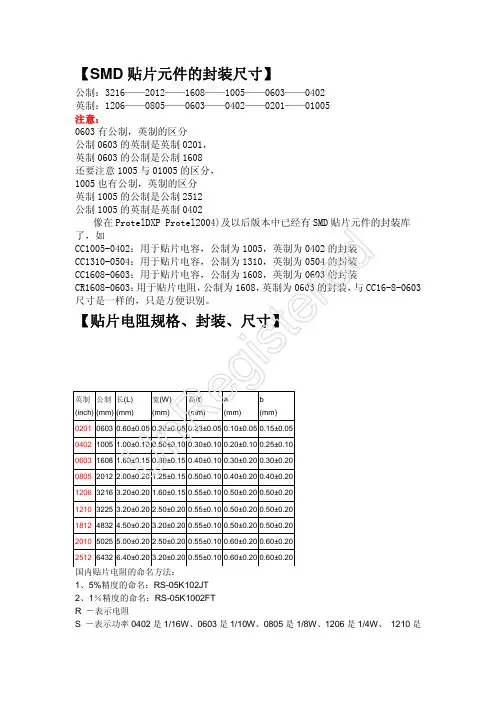

【SMD 贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——01005 注意：0603有公制，英制的区分公制0603的英制是英制0201， 英制0603的公制是公制1608 还要注意1005与01005的区分， 1005也有公制，英制的区分 英制1005的公制是公制2512 公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装 CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装 CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装 CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】英制 (inch) 公制 (mm) 长(L) (mm)宽(W) (mm)高(t)(mm)a(mm)b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FT R －表示电阻S －表示功率0402是1/16W 、0603是1/10W 、0805是1/8W 、1206是1/4W 、 1210是Un Re gi st er ed1/3W 、1812是1/2W 、2010是3/4W 、2512是1W 。
常用无源晶振封装尺寸及实物图.562
常用无源晶振封装尺寸及实物图A、直插封装（Through-Hole） (3)1、HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 (3)3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6 (4)4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6 (4)5、CSA-310 3.5 - 4 MHz Ø 3.2 x 10.5 (5)6、CSA-309 4 - 70 MHz Ø 3.2 x 9.0 (5)7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0 (6)B、贴片封装（SMD） (7)1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4 (7)2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5 (8)3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5 (8)4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0 (9)5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0 (9)6、SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0 (10)7、MM-39SL 3.579 - 70 MHz 12.5 x 4.6 x 3.7 (11)8、CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0 (11)9、CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8 (12)10、CPX-84 10 - 80 MHz 8.0 x 4.5 x 1.6 (13)11、CPX-02 8 - 100 MHz 8.0 x 4.5 x 1.8 (13)12、CPX-75GN 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (14)13、CPX-75GN2 9.8 - 100 MHz 7.0 x 5.0 x 1.6 (15)14、CPX-75GT 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (15)15、CPX-75GT2 12.8 - 100 MHz 7.0 x 5.0 x 1.1 (16)16、CPX-49S 8 - 150 MHz 7.5 x 5.0 x 1.5 (17)17、CPX-63GA 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)18、CPX-63GB 10 - 100 MHz 6.0 x 3.5 x 1.1 (18)19、CPX-49SM 8 - 150 MHz 6.0 x 3.5 x 1.2 (19)20、CPX-49SP 8 - 45 MHz 5.0 x 3.2 x 0.8 (20)21、CPX-53GA 8 - 50 MHz 5.0 x 3.2 x 0.8 (21)22、CPX-53GB 8 - 50 MHz 5.0 x 3.2 x 1.2 (22)23、CPX-42 12 - 40 MHz 4.0 x 2.5 x 0.8 (23)24、CPX-32 13 - 54 MHz 3.2 x 2.5 x 0.7 (24)25、CPX-22 16 - 40 MHz 2.5 x 2.0 x 0.45 (25)C、时钟晶振（CLOCkCrystals (kHz-Crystals)） (26)1、TC-38 32.768 kHz Ø 3.0 x 8.2 (26)2、TC-26 32.768 kHz Ø 2.1 x 6.2 (26)3、TC-26 Funkuhrquarz 77.5 kHz Ø 2.1 x 6.2 (26)4、TC-15 32.768 kHz Ø 1.5 x 5.1 (27)5、MM-25S 30 - 150 kHz 8.0 x 3.8 x 2.5 (27)6、MM-20SS 32.768 kHz 8.0 x 3.8 x 2.5 (27)7、MM-11B 32.768 kHz 6.9 x 1.4 x 1.3 (28)8、TSM-250 77.5 - 120 kHz Ø 2.0 x 6.1/9.1 (28)9、TSM-26B 32.768 kHz Ø 2.0 x 6.1/9.1 (29)10、TSM-26BJ 32.768 kHz 2.95 x 2.3 x 6.5/9.0 (29)11、SM-14J 32.768 kHz 5.05/6.88 x 1.57 x 1.65 (30)12、CMJ-206 32.768 kHz 6.0/8.3 x 2.5 x 2.1 (31)13、CMJ-145 32.768 kHz 3.7/6.9 x 1.8 x 1.65 (31)14、CM-519 32.768 kHz 4.9 x 1.8 x 1.0 (31)15、CM-415 32.768 kHz 4.1 x 1.5 x 0.9 (32)16、CM-315 32.768 kHz 3.2 x 1.5 x 0.9 (32)17、CT-3215 32.768 kHz 3.2 x 1.5 x 0.75 (33)A、直插封装（Through-Hole）1、HC-51/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.72、HC-33/U 0.455 - 4.5 M Hz 18.4 x 9.3 x 19.73、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.64、HC-49/U-S 3.2 - 70 M Hz 11.2 x 4.7 x 3.65、CSA-310 3.5 - 4 M Hz Ø 3.2 x 10.56、CSA-309 4 - 70 M Hz Ø 3.2 x 9.07、UM-1 1 - 200 M Hz 7.0 x 2.2 x 8.08、UM-5 10 - 200 M Hz 7.0 x 2.2 x 6.0B、贴片封装（SMD）1、HC-49/MJ 1 - 150 M Hz 13.8/17.1 x 11.5 x 5.42、UM-1/MJ 1 - 200 M Hz 7.9 x 3.5 x 8.2/12.53、UM-5/MJ 10 - 200 M Hz 7.9 x 3.5 x 6.2/10.54、SM-49 3.2 - 66 M Hz 12.9 x 4.7 x 4.05、SM-49-4 3.5 - 66 M Hz 13.0 x 4.7 x 5.06、SM-49-F 3.5 - 60 M Hz 12.5 x 5.85 x 3.07、MM-39SL 3.579 - 70 M Hz 12.5 x 4.6 x 3.78、CPX-25 3.5 - 30 M Hz 11.6 x 5.5 x 2.09、CPX-20 3.5 - 60 M Hz 11.0 x 5.0 x 3.810、CPX-84 10 - 80 M Hz 8.0 x 4.5 x 1.611、CPX-02 8 - 100 M Hz 8.0 x 4.5 x 1.812、CPX-75GN 9.8 - 100 M Hz 7.0 x 5.0 x 1.613、CPX-75GN2 9.8 - 100 M Hz 7.0 x 5.0 x 1.614、CPX-75GT 12.8 - 100 M Hz 7.0 x 5.0 x 1.115、CPX-75GT2 12.8 - 100 M Hz 7.0 x 5.0 x 1.116、CPX-49S 8 - 150 M Hz 7.5 x 5.0 x 1.517、CPX-63GA 10 - 100 M Hz 6.0 x 3.5 x 1.118、CPX-63GB 10 - 100 M Hz 6.0 x 3.5 x 1.119、CPX-49SM 8 - 150 M Hz 6.0 x 3.5 x 1.220、CPX-49SP 8 - 45 M Hz 5.0 x 3.2 x 0.821、CPX-53GA 8 - 50 M Hz 5.0 x 3.2 x 0.822、CPX-53GB 8 - 50 M Hz 5.0 x 3.2 x 1.223、CPX-42 12 - 40 M Hz 4.0 x 2.5 x 0.824、CPX-32 13 - 54 M Hz 3.2 x 2.5 x 0.725、CPX-22 16 - 40 M Hz 2.5 x 2.0 x 0.45C、时钟晶振（C LOC k Crystal s (k Hz-Crystals)）1、TC-38 32.768 k Hz Ø 3.0 x 8.22、TC-26 32.768 k Hz Ø 2.1 x 6.23、TC-26 Funkuhrquarz 77.5 k Hz Ø 2.1 x 6.24、TC-15 32.768 k Hz Ø 1.5 x 5.15、MM-25S 30 - 150 k Hz 8.0 x 3.8 x 2.56、MM-20SS 32.768 k Hz 8.0 x 3.8 x 2.57、MM-11B 32.768 k Hz 6.9 x 1.4 x 1.38、TSM-250 77.5 - 120 k Hz Ø 2.0 x 6.1/9.19、TSM-26B 32.768 k Hz Ø 2.0 x 6.1/9.110、TSM-26BJ 32.768 k Hz 2.95 x 2.3 x 6.5/9.011、SM-14J 32.768 k Hz 5.05/6.88 x 1.57 x 1.6512、CMJ-206 32.768 k Hz 6.0/8.3 x 2.5 x 2.113、CMJ-145 32.768 k Hz 3.7/6.9 x 1.8 x 1.6514、CM-519 32.768 k Hz 4.9 x 1.8 x 1.015、CM-415 32.768 k Hz 4.1 x 1.5 x 0.916、CM-315 32.768 k Hz 3.2 x 1.5 x 0.917、CT-3215 32.768 k Hz 3.2 x 1.5 x 0.75。
SMD贴片元件的封装尺寸
SMD贴片元件的封装尺寸【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20【0201元器件的焊盘图形和间距】0201元器件的焊盘图形和间距℃/秒。
SMD贴片元件封装尺寸大全

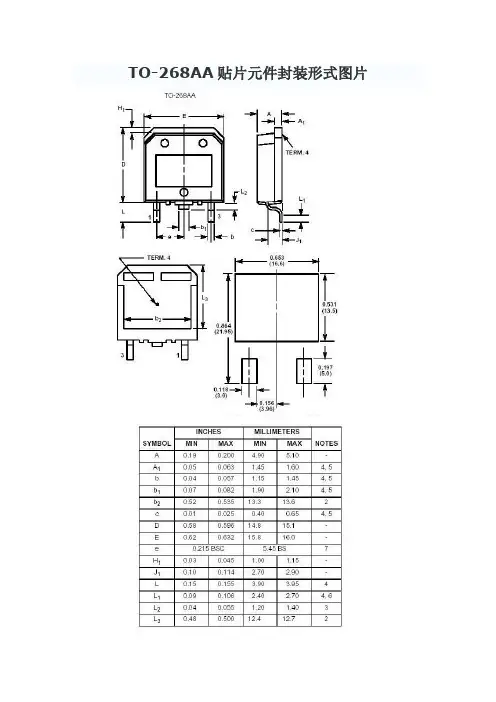

SOT23-8封装尺寸图
SOT23-6封装尺寸图
SOT23-5封装尺寸图
SOT23封装尺寸图
SOT143/TO253 SMD封装尺寸图
C-6032封装尺寸图
B-3528封装尺寸图
A-3216封装尺寸图
SOT883封装尺寸图
SOT753封装尺寸图
SOT666封装尺寸图
SOቤተ መጻሕፍቲ ባይዱ663封装尺寸图
SOT552-1封装尺寸图
1SOT523封装尺寸图
SOT505-1封装尺寸图
SOT490-SC89封装尺寸图
SOT457 SC74封装尺寸图
SOT428封装尺寸图
SOT416/SC75封装尺寸图
SOT663 SMD封装尺寸图
SOT363 SC706L封装尺寸图
SOT353/sc70 5L封装尺寸图
SOT346/SC59封装尺寸图
SOT343 SMD封装尺寸图
SOT323/SC70-3 SMD封装尺寸图
SOT233 SMD封装尺寸图
SOT-223/TO-261AA SMD封装尺寸图
DO-214AA封装尺寸图
DO-214封装尺寸图
DO-213AB封装尺寸图
DO-213AA封装尺寸图
SOD123H封装图
SOD723封装尺寸图
SOD523封装尺寸图
SOD323封装尺寸图
SOD-123F封装尺寸图
SOD123封装尺寸图
SOD110封装尺寸图
DO-214AC SOD106封装尺寸图
D-7343封装尺寸图
01005封装尺寸图
1008封装尺寸图
1206封装尺寸图
SMT常见贴片元器件封装类型和尺寸

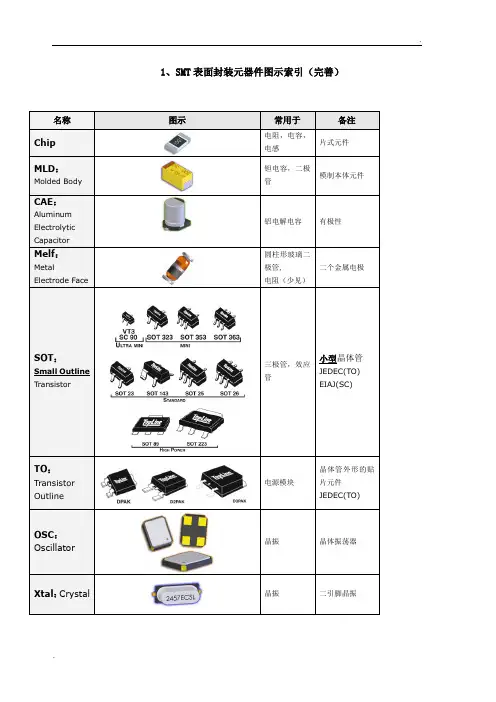

1、SMT 表面封装元器件图示索引（完善）名称 图示 常用于备注Chip电阻，电容，电感 片式元件MLD ：Molded Body钽电容，二极管模制本体元件CAE ：Aluminum Electrolytic Capacitor铝电解电容有极性Melf ：MetalElectrode Face圆柱形玻璃二极管,电阻（少见）二个金属电极SOT ：Small Outline Transistor三极管，效应管小型晶体管JEDEC(TO) EIAJ(SC)TO ：Transistor Outline电源模块晶体管外形的贴片元件 JEDEC(TO)OSC ： Oscillator晶振 晶体振荡器Xtal ：Crystal晶振 二引脚晶振SOD：SmallOutlineDiode二极管小型二极管（相比插件元件）JEDEC SOIC：SmallOutline IC芯片，座子小型集成芯片SOP：SmallOutlinePackage芯片小型封装，也称SO，SOIC引脚从封装两侧引出呈海鸥翼状(L字形)前缀：S：ShrinkT：Thin SOJ：SmallOutlineJ-Lead芯片J型引脚的小芯片【也成丁字形】LCC：LeadlessChipcarrier芯片无引脚芯片载体：指陶瓷基板的四个侧面只有电极接触而无引脚的表面贴装型封装。
也称为陶瓷QFN 或QFN-C PLCC：plasticleadedChipcarrier芯片引脚从封装的四个侧面引出，呈丁字形或J型，是塑料制品。
DIP：Dual In-linePackage变压器，开关,芯片双列直插式封装：引脚从封装两侧引出QFP：QuadFlat Package芯片四方扁平封装：引脚从四个侧面引出呈海鸥翼(L)型。
基材有陶瓷、金属和塑料三种。
BGA：BallGrid Array 芯片塑料：P陶瓷：C球形栅格阵列：在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚QFN：Quad FlatNo-lead 芯片四方扁平无引脚器件SON：Small Outline No-Lead芯片小型无引脚器件2、SMT物料基础知识一. 常用电阻、电容换算：1.电阻（R）：电阻：定义：导体对电流的阻碍作用就叫导体的电阻。
SMD贴片元件的封装尺寸
SMD贴片元件的封装尺寸【SMD 贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——01005 注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608 还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512 公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】英制 (inch) 公制 (mm) 长(L) (mm)宽(W) (mm)高(t)(mm)a(mm)b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FT R －表示电阻S －表示功率0402是1/16W 、0603是1/10W 、0805是1/8W 、1206是1/4W 、 1210是Un Re gi st er ed1/3W 、1812是1/2W 、2010是3/4W 、2512是1W 。
常用24MHZ晶振型号封装大全
