CAD图纸幅面及图框格式尺寸
国家标准CAD制图相关格式规定
国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。
1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
如何修改CAD图框的尺寸
如何修改CAD图框的尺寸篇一：CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 –1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
CAD建筑制图规范1
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。
最新CAD制图的图幅尺寸和标题栏要求
CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）（不需装订的幅面）注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297A 25C 10 5e 20 10图框格式：一般采用A4竖装和A3横装。
标题栏：标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：中国美术史名词解释1、陶器 ①人类利用泥土烧，制造的使用器皿或陶艺品，是史前人类社会的重大发明； ②按照用途分：饮食器，炊煮器，储藏器 ③ 按照陶质分：红，白，灰，黑 ④按照装饰分：拟形陶，彩陶，素陶，印纹陶 ⑤按照纹样分：动物纹，植物纹，人形纹2、彩陶 ① 带有彩绘纹样装饰的史前陶器； ②彩绘颜料以赤铁矿为主，多饰以几何图案和动植物花纹； ③在造型装饰、图案纹样的处理上，体现了当时审美能力和工艺制作已达到客观水平。
1. 鹳鱼石斧彩陶盆 ① 1978年河南省临汝县阎村出土 ② 属新石器时代仰韶文化类型。
A0,A1,A2,A3,A4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
cad图纸幅面、格式及标题栏.ppt
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
2.图框格式
注意
无论是否留有装订边， 都应在图幅内画出图框。
图框用粗实线绘制。。
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
3.标题栏(GB/T10609.1— 89
标题栏用来填写零部件名称、所用材料、 图形比例、图号、单位名称及设计、审核、批 准等有关人员的签字。
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏

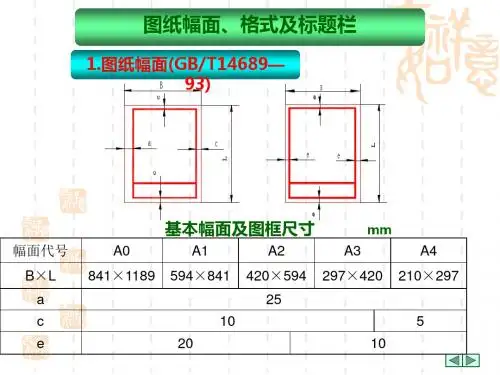

1.图纸幅面(GB/T14689—
B 93)
B
e
c
a
c
e
e
L
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
mm
A0
A1
A2
A3
A4
841×1189 594×841 420×594 297×420 210×297
25
10
5
20
10
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
20
18
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
3.标题栏(GB/T10609.1— 89
（2）学校用简易标题栏 学校的制图作业一般使用下图所示的简易标题栏。
2.图框格式
（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
格式
.图图纸纸幅幅面面、、格格式式及及标标题题栏栏
2.图框格式
（2）不需要装订的图样
纸边界线
B
e
e e
L
e
CAD图纸幅面及图框格式尺寸
CAD图纸幅面及图框格式尺寸表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD施工图制图标准
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
CAD图纸幅面及图框格式尺寸
2、字体(GB/T 14691—1993)（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7, 10，14,20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h/ （约0.7h ）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h ）的1/14 , B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°3、图线1）基本线型根据国标GB/T 17450- 1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18, 0.25, 0.35, 0.5, 0.7，1，1.4，2mm 。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2: 1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4 •比例表3常用比例原值比例1:1 缩小比例 (1:1.5) 1:2 (1:2.5) (1:3) (1:4)1:5 1:101:2 x(n：2.5 x 1)0n (1:3 x 10n (1:4 x 10n 1:5 x 10n (1:6 x 10”放大比例2:1 (2.5:1) (4:1) 5:11 X10n:1注：n为正整数】、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作1 •图层设置用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
CAD机械制图国家标准
5 10
一、图纸幅面和格式
2. 图框格式
（ 1）需要装订的图样
一般采用 A4竖装或 A3横装，其图框格式如下图所示。
L
B
c
c
a
图框线
c
标题栏
c
B
a
c
L
c
纸边界线
(1)
留装订边图框格式
(2)
一、图纸幅面和格式
2. 图框格式
（ 2）不需要装订的图样
纸边界线
e
B
e
e
图框线
e
标题栏
e B
L
(3)
不留装订边图框格式
国家标准（ GB/T14691-93） 图样上所注写的汉字、数字、字母必须做到：字体工整、笔划清楚、 间隔均匀、排列整齐。 这样要求的目的是使图样清晰，文字准确，便于识 读，便于交流，给生产和科研带来方便。
三、字体
2. 字体的具体规定
字体的字号规定了八种： 20，14，10， 7，5，3.5 ，2.5 ，1.8 。字体的号 数即是字体高度 。 如10号字，它的字高为 10mm。字体的宽度一般是字体高度 的2/3 左右。
d/ 2
1 轴线 、对称中心线 2 分度圆 (线)
d
1 限定范围表示线
d/ 2
1 相邻辅助零件的轮廓线 2 可动零件的极限位置的轮廓线
四、线型
3. 图线的宽度
线宽 （ mm）
线型及对应线宽
粗实线；粗虚线；粗点画线
细实线；波浪线；细虚线
；细点画线
0.25
0.25
0.13
0.35
0.35
0.18
0.5
d/ 2 d/ 2
d
d/ 2
图纸幅面及CAD画图规范要求
图1-3 简化的标题栏
共3页第3页
1.2 图 线
• 图线、字体和比例是图形旳重要组成部分。各种图 线、字体在图形中都有各自旳规定和用法，正确使 用图线和字体能使读图者对所绘图形所要说明旳问 题一目了然。比例也是图形旳一个重要组成部分， 正确使用比例能够更好地表达图形。在使用图线、 字体和比例旳时候，应该按照有关国家原则正确使 用合适旳样式。
1.1 图 纸 幅 面 及 标 题 栏
图纸幅面是指图纸宽度与长度构成旳图面。绘制图样时，应采用 表中要求旳图纸基本幅面尺寸。基本幅面代号如表1-1所示旳 A0、A1、A2、A3、A4共５种。
表 1-1 图纸幅面及图框格式尺寸
幅 面 幅面尺寸 代 号 BxL
A0 841 x 1189
周边尺寸
a
b
c
25
• 图样百分比是图中 图形与实物相应要 素旳线性尺寸之比， 分为原值百分比、 放大百分比、缩小 百分比3种，如图17所示为3种百分比 图形。
• 不论采用何种百分 比绘图，尺寸数值 均按照原值注出。
1.4 比 例
共2页第1页
1.4 比 例
• 当某种视图采用不同旳比例时，必须另行标注。 表1-3为国家原则规定旳比例。
最小距离不得不大于0.7mm。 • 一般中心线应超出轮廓线3～５mm为宜。 • 绘制较小图时，允许用细实线替代点划线。
共3页第3页
1.3 字 体
• 图样中旳字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。字体高度 （用h表达，单位为mm）旳尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。
• 图线旳画法要求如下： • 粗线旳宽度（b）应根据图形旳大小和复杂程度旳不同，在0.5～２mm之间
CAD制图标准
CAD制图标准在当今的工程设计和制造领域，CAD（计算机辅助设计）技术的应用已经极为广泛。
无论是建筑设计、机械制造，还是电子电路设计等，都离不开 CAD 制图。
然而，要确保 CAD 制图的准确性、规范性和可读性，遵循一套严格的制图标准是至关重要的。
一、图纸幅面与格式首先，我们来谈谈图纸幅面。
常见的图纸幅面有 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，面积约为 1 平方米，A4 幅面最小。
选择合适的图纸幅面应根据图形的复杂程度和尺寸大小来决定。
在图纸格式方面，需要注意的是边框线的粗细、标题栏的位置和内容等。
边框线通常分为外边框和内边框，外边框线较粗，内边框线较细。
标题栏一般位于图纸的右下角，包含图纸名称、比例、设计者、审核者等重要信息。
二、比例比例是 CAD 制图中非常重要的一个概念。
它表示图形与实际物体的尺寸比例关系。
例如，1:100 的比例意味着图纸上的 1 个单位长度代表实际物体的 100 个单位长度。
选择合适的比例要综合考虑图形的大小、复杂程度以及图纸的幅面。
过小的比例可能导致图形细节不清晰，过大的比例则可能使图形无法在一张图纸上完整呈现。
三、字体与字号在 CAD 制图中，字体的选择和字号的大小也有明确的规定。
一般来说，汉字应采用长仿宋体，字母和数字可以采用 ISOCP 字体。
字号的大小应根据图纸的幅面、图形的复杂程度以及注释内容的重要性来确定。
例如，标题栏中的文字字号通常较大，以便清晰醒目；而在图形中的注释文字，字号可以相对较小。
四、线条类型与线宽线条类型包括实线、虚线、点划线等。
不同类型的线条在图纸中有着不同的用途。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线则常用于中心线、对称线等。
线宽的设置也非常重要。
粗线一般用于表示主要轮廓线，细线用于表示次要轮廓线和尺寸线等。
合理的线宽设置可以使图纸层次分明，易于阅读。
五、尺寸标注尺寸标注是 CAD 制图中必不可少的部分。
CAD工程图纸样式规定
CAD工程图纸样式规定在工程领域中，CAD（计算机辅助设计）工程图纸是设计理念和技术要求的重要载体，是沟通设计意图、指导生产制造和施工安装的关键文件。
为了确保图纸的准确性、规范性和可读性，制定一套明确的CAD 工程图纸样式规定是至关重要的。
一、图纸幅面与格式1、图纸幅面应根据工程的规模和复杂程度选择合适的图纸幅面，常见的幅面有A0、A1、A2、A3 和 A4 等。
优先选用标准幅面，必要时可根据需要加长或加宽幅面，但应符合相关标准。
2、图框格式图框分为留装订边和不留装订边两种格式，根据实际情况选择。
图框线的粗细应根据图纸幅面大小和绘图比例确定。
3、标题栏标题栏应位于图纸的右下角，其内容应包括工程名称、项目名称、图纸名称、比例、绘图单位、绘图日期、审核人员等信息。
标题栏的格式和尺寸应统一规定，以保证图纸的规范性。
二、字体与字号1、字体优先使用标准字体，如宋体、仿宋体、黑体等。
同一套图纸中应使用相同的字体，避免使用过多字体造成混乱。
2、字号图纸中的文字字号应根据内容的重要性和图纸幅面大小进行选择。
一般来说，标题栏中的文字字号较大，注释和说明文字的字号较小。
3、字体高度字体高度应根据绘图比例进行调整，以保证打印出的图纸上文字清晰可读。
三、线条与线型1、线条类型常用的线条类型包括实线、虚线、点划线、双点划线等。
不同类型的线条应具有明确的含义和用途，如实线用于表示可见轮廓线，虚线用于表示不可见轮廓线等。
2、线条宽度线条宽度应根据图形的复杂程度和绘图比例进行选择。
一般来说，粗实线的宽度为 05mm 至 2mm，细实线的宽度为025mm 至 05mm。
3、线型比例线型比例应根据绘图比例进行调整，以保证线条在图纸上的显示效果符合要求。
四、图层管理1、图层设置根据图纸内容的不同，将图形元素分别放置在不同的图层中，如轮廓层、标注层、中心线层等。
为每个图层设置合适的颜色、线型和线宽，以便于区分和管理。
2、图层命名图层的命名应具有明确的含义，能够反映图层的内容和用途。
CAD图纸幅面及图框格式尺寸
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，及水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
CAD制图的图幅尺寸和标题栏要求
CAD图纸幅面与标题栏
一、内容目录：
图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。
绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共５种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
公差标注：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图1 标题栏图2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm，其字宽一般为h／（约0.7h）。
（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体，但全图要统一。
斜体字字头向右倾斜，与水平基准线成75°。
3、图线1）基本线型根据国标GB/T 17450－1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
表2基本线型及应用2）图线的宽度图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。
在同一图样中，同类图线的宽度应一致。
4．比例表3 常用比例原值比例1:1缩小比例（1:1.5）1:2 （1:2.5）（1:3）（1:4）1:5 1:101:2×10n （1:2.5×10n）（1:3×10n）（1:4×10n）1:5×10n （1:6×10n）放大比例2:1 （2.5:1）（4:1）5:11×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1注：n为正整数。
二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
一般图层、线型和字体可作如下设置：1．图层设置用LAYER命令按表3设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表3 图层设置图层名描述线型颜色线宽01粗实线粗实线，剖切面的粗剖切线continuous 绿色0.502细实线细实线，细波浪线，细折断线continuous 白色0.2503粗虚线粗虚线ACAD_ISO02W100 黄色0.504细虚线细虚线ACAD_ISO02W100 黄色0.2505细点画线细点画线，剖切面的剖切线ACAD_ISO04W100 红色0.2506粗点画线粗点画线ACAD_ISO04W100 红色0.507细双点画线细双点画线ACAD_ISO05W100 粉色0.2508尺寸标注尺寸标注，投影连线，尺寸终端与符号细实线continuous 白色0.2509辅助参考圆，包括引出线和终端（如箭头）continuous 白色0.2510剖面符号剖面符号continuous 白色0.2511细文本文本（细实线）continuous 白色0.252．字体样式设置用STYLE命令设置常用的字体样式，一般可将“STANDARD”样式中的英文字体用“gbenor.shx”或“gbeitc.shx”，中文大字体用“gbcbig.shx”。
另外根据需要可新建“仿宋体”样式，采用WINDOWS的字体“仿宋_GB2312”并将字体宽度比例设为0.7。
3．请不要在定义点（DEFPOINTS）层上画图，因为打印不出来。
4．有关样板图和图框标题栏可到FTP://202.120.165.151/PUB/毕业设计中下载。
三、图纸的折叠装订图纸应按国家标准（GB10609.3－89）折叠成297mm×210mm(A4图纸的大小)后装订简单的CAD图框制作1、首先在绘图区域把图框的框线及标题栏的线画出来如图：注：图框及标题栏的形式可以自己定2、然后用写块的命令把整个图框转换为块如图：转换为块了以后，选择它点击鼠标右键在弹出的快捷菜单中选择“块编辑器”。
这样就进入到块编辑器的界面。
如图：2、进入界面后咱们就开始编辑标题栏里的文字！（字体、文字样式按照自己的需求进行设置）咱们先把那些固定不变的文字先用“多行文字”该工具进行文字编辑(如标记、处数、分区、更改文件号、设计、制图、审核、工艺、批准等等这些都是不需变动的文字)，编辑好了上述文字之后就轮到编辑那些经常需要更改的文字了（如设计者姓名、设计日期、制图者姓名、制图日期、材料、单位名称等等这些文字都是经常需要更改变动的文字）步骤：点击“定义属性”该工具，在跳出的属性定义窗口中填写相应的内容（经常需要更改变动的），该窗口里的“模式”有4个复选框（可都不选，不重要），下一个“属性”这里有3个框框，但只需要把<标记><提示>这两个填好就行，“插入点”这里默认了（在屏幕上指定）、“文字选项”这里的条件可根据自己需要而定（本人推荐<对正>这里选择“中心”），设置好了之后“确定”，然后放到相应的位置即可。
后面文字的编辑也都是一样道理。
（附图）文字都编辑好了之后，选择“保存块定义”该工具进行保存，然后关闭该块编辑器（不是关闭图形）。
把该界面上的图框删掉，再用“插入块”工具把刚才保存的“图框块”调进来即可。
这样一来标题栏的文字编辑起来就容易多了。
199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。
