接触器在变频器上选型时需要注意的问题

海浦蒙特变频器常见问题解答

海浦蒙特变频器----常见问题解答目录常用功能使用 (6)1、端子启动正反转 (6)2、模拟量调速（0-10V或4-20mA）操作面板电位器调速 (6)3、模拟量输出（4-20mA） (6)4、端子数字设定频率 (7)5、端子脉冲设定频率 (7)6、数字量输入外部供电 (7)7、多段速接线及设置 (7)8、数字量输出接线 (8)9、更改变频器驱动电机旋转的方向 (8)10、加减速时间，点动加减速时间 (8)11、HD20、HD30恒压供水接线及参数设置 (8)现场常见问题 (10)12、面板参数上传后无法下载到其他机器如何处理？ (10)13、外接电位器调到最小电机依然旋转如何处理？ (10)14、主控板24V损坏情况下如何使用外部DI1端子？ (10)15、部分频率段电机有明显震动或噪声该如何处理？ (10)16、变频器上电，参数无法设置该如何处理？ (10)17、变频器部分参数无法显示是什么原因？ (11)18、给了变频器运行命令，但电机不转如何处理？ (11)19、使用变频器设备外壳带电如何处理？ (11)20、变频器显示0Hz实际电机还在缓慢旋转如何处理？ (11)21、变频器接了能耗制动电阻，为什么还报过压故障？ (11)22、为什么用离合器连接负载时，变频器的保护功能就动作？ (11)24、海浦蒙特变频器哪些型号变频器标准配置制动单元？ (12)25、变频器上电不运行制动电阻冒烟、发烫或损坏是什么原因？ (12)26、制动电阻阻值及功率大小对制动效果的影响？ (12)27、制动电阻选型？ (12)28、能量回馈单元作用? (12)29、能量回馈单元在哪些负载和场合会使用到? (13)30、能量回馈单元与制动单元的区别? (13)31、用户密码如何解锁及清除？ (13)32、海浦蒙特变频器运行命令、频率设定通道的优先级。

(13)33、操作面板控制启动正常，外接端子DI端子控制不启动？ (13)34、变频器停机方式：减速停机、自由停机、减速+直流制动各有什么不同？ (13)35、通信寄存器地址及数据定标关系 (14)36、变频器驱动电机运行跳漏电保护开关该如何处理？ (14)37、380V三相输入变频器能否用两相380V供电？ (14)38、变频器输出端接触器切换需要注意什么? (14)39、变频器V/F曲线是否需要调整? (15)40、上电直接启动如何设置? (15)41、外接电位器阻值如何选择？ (15)42、变频器无法启动时如何简单确认变频器状态？ (15)43、面板显示88888，所有指示灯全亮（ＬＣＤ面板显示“ｈｐｍｏｎｔ”无法进入参数）该如何处理？ (15)44、变频器上电面板无显示怎么确认什么问题？ (16)45、感觉变频器输出无力，如何调整变频器的输出转矩？ (16)46、如何使用矢量控制（电机参数自学习）？ (16)47、变频器运作中不明原因停机是什么原因，如何解决？ (16)48、转矩提升F09.07，转差补偿F09.09对过压过流故障有何影响？ (16)49、变频器恒压供水，水压波动较大是什么问题？ (17)50、变频器恒压供水，水压偏低上不去如何处理？ (17)51、变频器恒压供水，启动后变频器输出频率为0Hz水压加不上去如何处理？.1752、HD31多泵供水系统部分泵不轮换问题？ (17)53、供水休眠控制的条件。

变频器使用注意事项

变频器使用1、必须正确选择变频器。

2、认真阅读产品使用说明书，并按说明书的要求接线、安装和使用。

3、变频器装置应可靠接地，以抑制射频干扰，防止变频器内因漏电而引起电击。

4、用变频器控制电机转速时，电机的温升及噪声会比用网电（工频）时高；在低速运转时，因电机风叶转速低，应注意通风冷却或适当减低负载，以免电机温升超过允许值。

5、供电线路的阻抗不能太小。

变频器接入低压电网，当配电变压器容量超过500KVA，或配电变压器容量大于变频器容量10倍时，或变频器接在离配电变压器很近的地方时，由于回路阻抗小，投入瞬间对变频器产生很大的涌流，会损坏变频器的整流元件。

当线路阻抗较优小时，应的变压器和变频器间加装交流电抗器。

6、当电网三相电压不平衡度大于3%时，变频器输入电流的峰值就很大，会造成变频器及连接线过热或损坏电子元件，这时也需加装交流电抗器。

特别是变压器为V形接法时更为严重，除在交流侧加装电抗器外，还需在直流侧加装直流电抗器。

7、不能因为提高功率因数而在进线侧装设过大的电容器，也不能在电机与变频器间装设电容器，否则会使线路阻抗下降，产生过流而损坏变频器。

8、变频器出线侧不能并联补偿电容，也不能为了减少变频器的输出电压的高次谐波而并联电容器，否则可能损坏变频器。

为了减少谐波，可以串联电抗器。

9、用变频器调速的起动和停止，不能用断路器及接触器直接操作，而应用变频器的控制端子来操作，否则会造成变频器失控，并可能造成严惩后果。

10、变频器与电机间一般不宜加装交流接触器，以免断流瞬间产生过电压而损坏变频器。

若需加装，在变频器运行前，输出接触器应先闭合；而在断开前，变频器应先停止输出。

11、对于变频器驱动普通电机做恒转矩运行的场合，应尽量避免长期低速运行，否则电机散热效果变差，发热严重。

如果需要以低速恒转矩长期运行，就必须选用变频电机。

12、对于提升负载、频繁起停的场合，会有负转矩产生，需适当参数的制动电阻，否则变频器将因过电流或过电压故障而跳闸。

变频器与电动机间为什么不宜安装接触器

装设于变频器和电动机间的接触器在电动机运行时通断，将产生操作过电压，对变频器造成损害，因此，用户手册要求原则上不要在变频器与电动机之间装设接触器。

但是，当变频器用于下列情况时，仍有必要设置：
当用于节能控制的变频调速系统时常工作于额定转速，为实现经济运行需切除变频器时。

参与重要工艺流程，不能长时间停运，需切换备用控制系统以提高系统可靠性时。

一台变频器控制多台电动机（包括互为备用的电动机）时。

变频器输出侧设置电磁时，设计外围电路应避免接触器在变频器有输出时动作，任何时候严禁将电源接入变频器输出端。

目前，有些用户为了方便测试负荷电缆和电动机绝缘，在变频器输出侧设置自动空气开关，用以在测试时切除变频器，该法弊大于利。

由于变频器输出电缆（线）要求选用屏蔽电缆或穿管敷设，缆线故障几率很小，通常情况下测量电动机及电缆绝缘时，可选用铅丝或软铜线将变频器输入、输出、直流电抗器和制动单元联接端子可靠短接后进行测试，仅在需要测量电缆相间绝缘时拆线检测，确无必要增加投资，否则还要采取可靠措施，防止在运行中误操作。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

低压变频器应用分析

数，并注意电机的类型和工作特性。（１）变频器额定电流的选择。根据设计规范，为保证变频器的安全可靠运行，变频器的额定电流一定要大于所带负载（电机）的额定电流，特别是对于负载性质经常变化
的电机。根据经验，变频器额定电流为１．Ｏ５倍及以上电
导致变频器故障率偏高，集中表现在滤波器、电抗器选型
较差。
２低压变频器一次回路接线方式选择
在低压变频器一次回路中，进线开关、变频器本体、保护控制系统的安装位置基本一致，而接触器、滤波器、电抗器在一次回路中安装位置不同会产生不同效果。
定电流为原则，以生产厂家提供的可配用电机的参数为参考。另外，选择变频器时还应了解工艺情况和电机有关参
（２）环境条件对变频器的影响。通常，变频器对环境温度和湿度要求较高。环境温度在３Ｏ ℃及以下，相对湿度在８Ｏ％及以下，海拔高度在１Ｏ００ｍ以下时，变频器按额
定电流运行较安全；如果环境温度超过４Ｏ ℃ ，那么随着环
出电抗器。
Ｉ
使用寿命。
应按负载性质选型。若不清楚负载类型，或负载类型在不同工艺条件下有变化，则建议按重载负荷选择变频器，以
避免选型不匹配。
制要求精度高时选用。输入滤波器主要是对电网进行滤波，抑制电网谐波作用于变频器，同时抑制变频器整流产生的谐波返回电网。输出滤波器主要是对变频器输出波形进行优化，滤除谐波，使输出波形更趋正弦化。
曼ｌ
变频技术
低压变频器应用分析

接触器的结构、主要技术参数、选用及主要问题

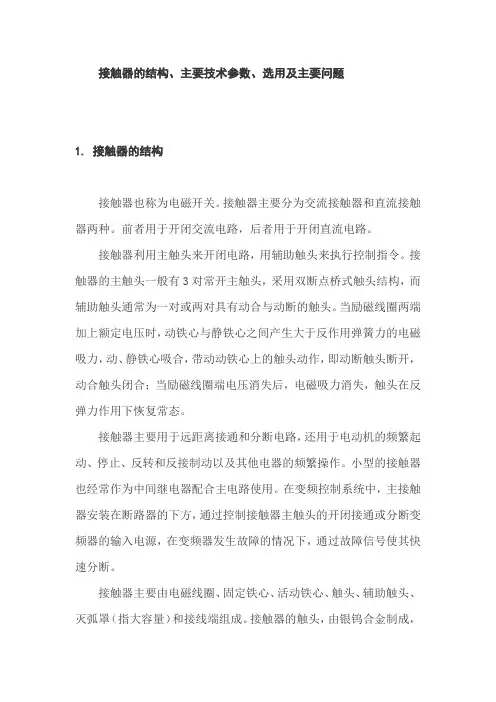

接触器的结构、主要技术参数、选用及主要问题1.接触器的结构接触器也称为电磁开关。

接触器主要分为交流接触器和直流接触器两种。

前者用于开闭交流电路，后者用于开闭直流电路。

接触器利用主触头来开闭电路，用辅助触头来执行控制指令。

接触器的主触头一般有3对常开主触头，采用双断点桥式触头结构，而辅助触头通常为一对或两对具有动合与动断的触头。

当励磁线圈两端加上额定电压时，动铁心与静铁心之间产生大于反作用弹簧力的电磁吸力，动、静铁心吸合，带动动铁心上的触头动作，即动断触头断开，动合触头闭合；当励磁线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

接触器主要用于远距离接通和分断电路，还用于电动机的频繁起动、停止、反转和反接制动以及其他电器的频繁操作。

小型的接触器也经常作为中间继电器配合主电路使用。

在变频控制系统中，主接触器安装在断路器的下方，通过控制接触器主触头的开闭接通或分断变频器的输入电源，在变频器发生故障的情况下，通过故障信号使其快速分断。

接触器主要由电磁线圈、固定铁心、活动铁心、触头、辅助触头、灭弧罩（指大容量）和接线端组成。

接触器的触头，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

接触器的动作动力来源于电磁铁，电磁铁由上下两个“山”字形硅钢片材料做成的铁心组成，其中一个铁心固定，在上面套上线圈，另一半是活动铁心，用以带动主触头和辅助触头的开闭。

为了使磁力稳定，铁心的吸合面上加上短路环，接触器在失电后依靠弹簧复位。

也有的接触器采用绕楞角转动的拍合式电磁铁结构。

接触器为了保护触头均具有灭弧系统，大容量的交流接触器（20A 以上）采用缝隙灭弧罩及灭弧栅片灭弧，利用断开电路时产生的电磁力，快速拉断电弧，以保护触头。

直流接触器的灭弧系统较为特殊，通常采用单断点指形主触头结构和串联磁吹，陶土灭弧罩组成的灭弧系统或带灭弧触头的永磁恒定磁场磁吹陶土灭弧罩的灭弧系统（采用永磁恒定磁场灭弧，主触头接线端子必须按“+”、“-”极性连接直流电源）。

交流接触器使用注意事项

交流接触器使用注意事项
接触器是一种常见的电气元件，用于控制电路的通断。

在使用接触器时，需要注意以下几个方面：
1. 安装注意事项，在安装接触器时，首先要确保电路处于断开状态，并且已经断开了电源。

安装时要注意接线端子的标识，确保正确连接控制电路和被控电路。

此外，还需要注意接触器的安装位置，确保通风良好，避免过热。

2. 环境要求，接触器通常需要在干燥通风的环境中使用，避免受潮和灰尘的影响。

如果接触器需要安装在潮湿或者有腐蚀性气体的环境中，应选择防护等级较高的接触器，并且定期进行清洁和维护。

3. 负载要求，在选择接触器时，需要根据被控负载的类型和电流大小来选择合适的接触器型号。

对于大功率负载，需要选择额定电流和功率较大的接触器，以确保其可靠性和安全性。

4. 维护保养，定期对接触器进行检查和保养是非常重要的。

包括清洁触点，检查接线端子的紧固状态，以及检查控制电路的连接
状态等。

定期的维护可以延长接触器的使用寿命，避免因接触不良
而引起的故障。

5. 安全注意事项，在使用接触器时，需要遵守相关的安全操作
规程，确保操作人员的人身安全。

特别是在更换接触器或进行维护时，一定要先切断电源，并采取必要的安全措施，避免触电和其他
意外事故的发生。

总的来说，接触器作为电气控制元件，在使用时需要注意安装、环境、负载要求、维护保养和安全等方面的注意事项，以确保其稳
定可靠地工作，同时保障操作人员的安全。

希望以上回答能够满足
你的需求。

变频器常见故障原因及处理方法

电动机知识保护功能异常原因对策欠电压保护主电路电压不足；瞬时停电保护，控制电路电压不足电源容量不足；线路压降过大造成电源电压过低；变频器电源电压选择不当（11kW以上）；处于同一电源系统的大容量电动机起动；用发电机供电的电源进行急速加速；切断电源的情况下，执行运转操作，电源端电磁接触器发生故障或接触不良检测电源电压；检测电源容量及电源系统过电流保护加减速时间太短；变频器输出端直接接通电动机电源；变频器输出端发生短路或接地现象；额定值大于变频器容量的电动机起动；驱动的电动机是高速电动机、脉冲电动机或其他特殊电动机由于可能引起晶体管故障，须认真检查，排除故障后再起动对地短路保护Domain: 直流减速电机More:2saffa 电动机的绝缘劣化；负载侧接线不良检查电动机或负载侧接线是否与地线之间有短路过电压保护减速时间太短；出现负负载（由负载带动旋转）；电源电压过高制动力矩不足时，延长减速时间，或选用附加的制动单元、制动电阻器单元等；适当延长减速时间，如仍不能解决问题时，选用制动电阻或制动电阻单元熔丝熔断过电流保护重复动作；过载保护的电源排除故障，确定主电路晶体管无损坏后，复位重复动作；过励磁状态下急速加减速更换熔丝后再运行(U/f特性不适)；外来干扰散热片过热冷却风扇故障，周围温度太高，过滤网更换冷却风扇或清理过滤网；将周围温度控制在40℃以下（封闭悬挂式）或50℃以下堵塞（柜内安装式）过载保护电动机变频器过转矩查找过负载的原因，核对运转状况U/f特过负载；低速长时间运转；U/f、特性不性、电动机及变频器的容量（变频器过载保当等；电动机额定电流设定错误；生产机护动作后须找出原因并排除后方可重新通械异常或由于过载使电动机电源超过设定电，否则有可能损坏变频器）；将额定电流值；因机械设备异常或过载等原因使电动设定在指定范围内；检查生产机械的使用状机中电流超过设定值况，并排出不良因素，或者将没定值上调到最大允许值制动晶体管异常调动电阻器的阻值太小；制动电阻被短检查制动电阻的阻值或抱闸的使用率，更路或接地换制动电阻或考虑加大变频器容量制动电阻过热频繁起动、停止；连续长时间再生回馈缩短减速时间，或使用附加的制动电阻及运转；减速时间过短制动单元冷却风扇异常冷却风扇故障更换冷却风扇外部异常信号输入外部异常条件成立排除外部异常控制电路故障，选件接触不良，选件故障，参数写入出错重新确认系统参数，记下全部数据后进行外来干扰；过强的振动、冲击初始化，忉断电源后，再投入电源，如仍异常，则需与厂家联系通信错误外来干扰；过强的振动、冲击；通信电重新确认系统参数，记下全部数据后进行初始化；切断电源后再投入电源，如仍出现缆接触不良异常，则需与厂家联系；检查通信电缆线随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。

变频器前加接触器对变频器的影响

变频器前加接触器对变频器的影响在变频器之前加电源接触器一般只是较大功率的变频器才提倡这么做，这个电源接触器的控制线是串在变频器的报警接点上的，主要是了保护变频器输出模块之前的故障，因为输出有故障的话输出模块是会切断输出来保护的，而变频器的变流部故障变频器本身是基本是没有保护装置的（有个进线快熔，但很少起作用），变频器在上电给主电容充电时，为了限制充电电流，首先会在主回路中串联一个限流电阻，然后用延时或检测主回路电压的方法使一个内部接触器吸合（小功率的是可控硅），一般三四秒钟时间（看变频器功率大小），短接掉限流电阻，如果这个内部接触器因故没有吸合（本人遇到过多次，一般是在采用了外部制动单元是发生的），则限流电阻会很快过热并炸开，使变频器内部短路而损坏，有人会说不是有进线快熔吗？其实这时快熔是不会起作用的，因为限流电阻炸开之前并没有过电流或短路。

所以有的变频器内部会有一个检测电路，如果此内部接触器没吸合则报警，从而使变频器之前的电源接触器断开，以保护变流部不损坏或缩小事故范围和破坏程度，需加电源接触器的这种变频器除了R S T电源主端子外还有一个R 、T控制电源端子，这个控制电源端子的电源取自电源接触器之前，空气开关之后，当故障断开电源接触器或人工切断电源接触器时由于变频器的控制电源还在，变频器就不会认为发生停电。

所以如果用外部电源接触器来直接起动会有以下问题：由于变频器起动时应该有一个充电时间，如果用外部电源接触器来直接起动（假定此时的RUN信号与外部电源接触器同步，如果不与外部电源接触器同步也就不叫用外部电源接触器来直接起动了），此时变频器立即就有输出（带负载了），而此时变频器主电容尚未充足电。

如果用外部电源接触器来直接停止变频器会有以下问题：变频器内部保护电路会检测到失电而在报警内容中记录LU（低电压），而一般变频器的故障记录到一定的条数后就不再记录了（一般五条左右），必须要清除掉才能有新的记录，因此当变频器有其它故障时你就查不到。

接触器的选型与使用

接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。

它可以频繁地接触和分段交直流主电路及大容量控制电路。

其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。

它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。

它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。

且工作可靠，寿命长，性能稳定，维护方便。

接触器不能切断短路电流，因此通常与熔断器配合使用。

1接触器的工作原理与结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

(1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

(2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通。

(3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

(4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

(5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。

工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。

2交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。

选用原则如下：(1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。

(2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。

变频器选型原则与方法

变频器选型原则与方法关于通用变频器的选型，是一个很多人关心的话题，也有一些初学者对选型原则不清楚。

在这里，我想先把通用变频器的选型方法跟大家分享一下。

1.最关键的选型因素：工作电流。

根据工作电流来选变频器，在整个选型流程当中，是最后一步了。

之所以把它提到最前面来讲，是要强调一下。

选型时，要根据电机的实际工作电流（不是铭牌电流），来选型变频器，而不是铭牌功率。

原则上要求，在长时工作时：变频器输出电流 > 电机实际工作电流在这里，希望大家首先对电机和变频器的铭牌数据有一个深刻的理解。

这里不多讲。

一般情况下，项目是先选电机，后选变频器。

即变频器的选型都是针对即有电机进行的。

电机的实际工作电流与实际工况有关。

只有熟悉工况，估算出电机的工作电流随时间变化的关系，才能确定相应的变频器的型号。

（1）一般情况下，拖动恒转矩负载的电机，可以以额定电流为依据，选择变频器。

比如10KW电机，20A额定电流。

变频器样本上10KW的变频器，21A输出电流。

可以选这个变频器。

（2）一般情况下，拖动风机泵类负载的电机，也可以以额定电流为依据，选择变频器。

（3）经常短时过载运行的电机，需要计算过载周期。

要求变频器最大输出电流Imax大于电机峰值电流，且变频器的I2t在自身允许范围内。

很可能会放大一档或几档来选变频器。

比如10KW电机，20A额定电流。

间歇工作制，1秒内过载运行2倍（即电流为40A），之后停止运行29秒。

这就需要根据变频器过载曲线来选型。

可以画一下电机电流随时间变化的曲线出来，要求变频器的输出电流曲线能覆盖（超过）电机电流曲线即可。

对于重载变频器的选型，往往有一些经验数据可以参考。

比如同类项目。

这方面，西门子变频器做得比较好，过载能力强，一般允许1.6倍短时过载（详细数据，请参考样本）。

（4）电机大，而工作负载轻时，可以根据实际情况选小变频器。

2.变频器选型的其他因素海拔。

环境温度。

运输和存储温度。

保护等级。

一台变频器拖动多台电机的方法及注意事项

一台变频器拖动多台电机的方法及注意事项变频器可以实现一拖二甚至一拖多，但需要遵循一些原则，本文作下简要分析：1、设备选型A. 变频器选型在选型的时候，首先要考虑运行工况——其中一台或多台电机是否要在变频器运行过程中随时启停。

如果在变频器的运行过程中，电机不需要随时启动，只是停止或者停止都不用，那么在变频器容量选型的时候只需要注意变频器的额定功率大于所有电机的总功率，然后再放大一级选型即可。

在这种情况下，进行电气设计的时候，就必须保证一个原则：变频器处于停止状态才能切换接触器，投入或者变频电机的运行状态；在变频器运行过程中，严禁单独启停某台设备或者多台设备。

如果在变频器的运行过程中，电机需要随时启动停止，那么在变频器容量选型的时候需要特别注意！首先统计可能要随时启停电机的总功率，然后把这个功率乘以5~7（在变频器运行过程中，随时启动的电机相当于直接启动，电机启动电流差不多为额定电流的5~7倍），最后把这个结果与不需要随时启停的电机总功率相加，得到的和就是所需变频器的理论功率。

如果需要启停的设备很多，那么这个功率就可以作为变频器的选型功率，不需要再放大一级了——因为平常很难可能多个电机在同时启动。

如果需要启停的设备很少，那么这个功率需要再放大一级，才能作为变频器的选型功率。

B. 交流接触器选型对于需要随时启停的电机，需要配置交流接触器。

对于交流接触器的选型，遵循一般选型原则即可——电机的额定电流再放大一级选型即可。

C. 热继电器或电动机保护器选型对于变频器一拖多的情况，为保护每个电机以及变频器的设备安全，原则上必须在电机主回路安装热过载继电器或电动机保护器。

对于热继电器的选型，遵循一般选型原则即可——电机的额定电流在热继电器的整定范围以内。

2. 其它注意事项在一台变频器驱动N台电机的情况下，如果线路过长，可能存在比较大的分布电容，造成较大的高频电流而导致变频器过流、漏电流增加、电流显示精度变低等。

如果线路过长，需要采用输出滤波器。

交流接触器的主要技术参数与选用

交流接触器的主要技术参数与选用接触器在电力拖动的自动控制线路中被广泛应用，但随着使用场合及控制对象的不同，接触器的操作条件与工作繁重程度也不相同。

因此，必须对控制对象的工作情况以及接触器性能有一较全面的了解，这样才能做出正确的选择，保证接触器可靠运行并充分发挥其技术和经济上效益。

1．交流接触器的选择交流接触器的选择，一般主要考虑主触点的额定电压、额定电流、辅助触点的数量与种类、吸引线圈的电压等级、操作频率等参数。

(1)额定电压：接触器的额定电压是指主触头的额定电压。

接触器主触头的额定工作电压应大于或等于负载电路的电压。

交流有220V、380V和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。

(2)额定电流：接触器的额定电流是指主触头的额定工作电流。

接触器主触头的额定工作电流应大于或等于负载电路的电流。

应注意，当所选择的接触器的使用类别与负载不一致时，若接触器的类别比负载类别低，接触器应降低一级容量使用。

如果接触器控制的电机起、制动或正反转频繁，一般将接触器主触头的额定电流降一级使用。

交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

用接触器控制交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，目前常用的电流等级为10～800A。

(3)吸引线圈的额定电压：接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

当线路简单、使用电器较少时，可选用380V或220V电压的线圈；若线路较复杂、使用电器超过5个时，应选用110V及以下电压等级的线圈。

一般情况下，回路有l—5个接触器时，控制电压可采用380V，当回路超过5个接触器时，控制电压采用220V或110V，此时均需加装隔离用的控制变压器。

交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。

变频器应用中存在的问题与处理

试析变频器应用中存在的问题与处理[摘要]本文介绍了变频器近年来在工业生产各环节得到广泛的应用，对变频器在实际应用和维护检修中暴露出的问题进行了分析并提出了处理建议。

[关键词]变频器应用问题处理中图分类号：tn77文献标识码：a文章编号：1009-914x（2013）17-0161-01一.变频器推广应用中的误区变频器在交流电机拖动应用中，其优势有目共睹。

但是一些企业在新上和改建项目过程中往往对变频器的应用不予考虑，其中设备投资高是主要原因，主观认为电动机控制采用传统的控制方式能够节省不小的投资，这种观念实际上进入了一个误区。

传统控制方式一般采用星-角转换和自藕变压器启动，从控制端到电动机之间需要两条电缆，在中等规模以上企业由于电动机的控制均是集中控制，那么电缆大都有一定的长度。

所以变频器与传统控制方式相比，虽然设备投资高，但是节约了一条电缆，而且近年来电缆的价格一直在走高，因此55kw以上电机采用变频器控制的投资和传统控制方式相近，且技术产品质量都已成熟。

另外其良好的节能性能，有很高投资回报率。

在风机、水泵等负载上使用两年就能收回投资，直接经济效益明显。

还有变频器的软启动性能对泵类机械设备的冲击磨损小，可延长机械设备的检修周期及使用寿命，间接经济效益也是十分突出的。

国外80%以上电动机都采用变频器控制，而我国在这方面的普及率还是非常低，应用推广缓慢，除了技术、人员素质外，观念和意识保守，设计、技术改造理念上的延袭陈旧，是阻碍发展的主要原因。

应该采取措施打破阻碍发展的瓶颈，使变频器优良性能得到普遍应用。

二.变频器的选型选用变频器要按照生产机械的类型、调速范围、静态速度精度、起动转矩的要求，决定选用那种控制方式的变频器。

通常负载有三种类型：恒转矩负载、风机泵类负载和恒功率负载。

因此选用变频器首先要搞清电动机所带负载的性质。

不同负载类型，选不同类型的变频器。

并且两者功率要相互匹配。

良好的选型是保证变频器长周期安全运行的前提。

变频器配电回路中接触器的用法探讨

变频器配电回路中接触器的用法探讨变频器配电回路中接触器的用法探讨随着现代工业技术的发展，变频器在生产制造过程中得到了广泛的应用。

变频器配电回路的设计及控制方法一直是电力工程领域的研究热点之一。

在变频器的配电回路中，接触器作为辅助设备的一种，其作用十分重要。

本文主要借鉴相关文献资料，探讨变频器配电回路中接触器的用法及其优势。

一、接触器在变频器配电回路中的用途1.1 功能描述接触器在变频器配电回路中的作用主要是起到开关控制的作用。

它能够控制电路的通断及其方向性，从而达到对电机或其他负载设备的控制。

在变频器运行中，它能够承受低电流、低压力的开关操作，能够通过控制磁力来驱动其运作。

1.2 作用原理在变频器的配电回路中，接触器通过选通线圈，产生磁场控制接点的通断实现开闭功能。

当线圈通电后，磁场作用于铁芯上，铁芯上的接点会被磁力吸引，并贴合磁芯上的接点，以此完成通闭合功能。

反之，当线圈失去电源时，接触器上的磁场消失，接点也随之弹开，实现断开电路的功能。

1.3 应用场景在变频器配电回路中，接触器可以作为控制器和各种保护设备之间的中介连接设备，起到控制回路、限制电流和保护外围设备的作用。

例如，接触器可以用于控制变频器引出线路的加、减速操作，同时也可以接入变频器电机保护器，保护电机安全运行。

二、接触器在变频器配电回路中的优势2.1 安全性接触器在变频器配电回路中具有非常高的可靠性和安全性。

它能够承受高温、高压和高湿等特殊环境，不易受外界环境影响，能够长时间稳定地运行。

同时，接触器可以承受高压下的开断操作，保证了传输的稳定和可靠性。

2.2 经济性接触器在变频器配电回路中具有节能和降低成本的作用。

它能够节省能源和材料成本，减少故障率，降低维护费用，提高设备的耐用性，降低整个系统的运行成本。

2.3 灵活性接触器在变频器配电回路中的使用可以增加系统的灵活性。

由于接触器是可靠的开关控制设备，它可以在变频器电路中实现各种开关组合操作，控制机器的方向、速度和位置等参数，从而增强系统的动态控制能力。

交流接触器选型标准

交流接触器选型标准
交流接触器的选型主要基于以下几个标准：
1. 电压：交流接触器的额定电压应等于或大于电路中的最高电压。

2. 电流：应选择额定电流稍大于或等于电路中的最大电流的交流接触器。

3. 功率：交流接触器的额定功率应大于电路中的最大功率。

4. 使用类别：接触器的使用类别决定了其额定接通与分断的能力，例如对于鼠笼式电动机的接通和分断，其使用类别为AC-3，需要能接通10倍额定电流和分断8倍的额定电流50次操作循环。

5. 工作制：交流接触器的工作制应根据实际需要选择，如不间断工作制、断续工作制和短时工作制等。

6. 环境因素：考虑工作环境中可能存在的腐蚀、湿度、温度、海拔和振动等因素对交流接触器的影响，并据此进行选型。

根据不同的电路要求和条件，合理地选择交流接触器是确保电气设备正常运行的重要前提。

以上标准仅供参考，建议查阅关于交流接触器选型的文献，或咨询电气工程专家，获取更准确的信息。

变频器的选型及使用中应注意的问题

额定电流的１１．５；③ 根据被控设备的负载特性选．～１倍择变频器的类型。负载有三种类型：转矩负载、风机泵类恒
的现象。①外加起停按钮及电位器调频无效可能是ＦＤＷ，Ｃ短接片未取掉，操作方式和调频方式参数选择错误所Ｍ致，应重点对该部分进行检查。②变频器在电机空载时工作正常，但不能带载起动。此问题常常出现在恒转矩负载。应重点检查加、减速时问及转矩提升设定值。③ 变频器投入运行、电机还未起动就过载跳停变频器过载保护动作正常，则可能由于该电机的堵转电流较大，应修改偏置
门的注意并制定了相关技术标准。如谐波问题，我国于
时间。此外还要针对喘振、憋压和水垂效应问题进行单独设定。ｃ恒功率负载。利用变频器驱动恒功率负载时，通．常考虑在某个转速点以下采用恒转矩调速方式，而在高于
说明。
１３变频器的参数设定．
变频器设定的参数多，各参数均有一定的选择范围，使用中常遇到个别参数设置不当导致变频器不能正常工作
１１选择与负载相匹配的变频器． ① 电压等级与控制电机相符；② 额定电流为控制电机
用中出现的谐波问题、发热及实际解决方法。
关键词：变频器；谐波；发热；方法
白８年代通用变频器进入中国以来，得到了非常广泛０
的应用。随着应用范围的扩大，暴露的问题也越多，主要有：由于变频器选型不当（载匹配问题）引起变频器非负正常运行，引发故障，甚至导致生产中断带来不必要的经济损失；谐波问题（干扰问题）和发热问题。

变频器选型

变频器选型目录一、简介 (1)二、选型原则及步骤 (2)1、选型原则 (2)2、选型步骤 (4)三、变频器选型注意事项 (5)1. 不能只依据电机铭牌的额定功率选定变频器。

(5)2. 考虑现场电机工作环境温度因素。

(5)3. 考虑现场电机工作环境湿度因素。

(6)4. 考虑现场电机工作环境海拔高度因素。

(6)5. 考虑现场电机工作时需高开关频率因素。

(6)6. 考虑现场电机工作环境灰尘因素。

(6)7. 考虑现场电机工作中变频器与电机间距离因素。

(6)8. 考虑现场变频器拖多台电机的情况。

(7)9. 考虑现场使用高速电机的情况。

(7)10. 考虑现场使用防爆电机的情况。

(8)11. 考虑现场使用变极电机的情况。

(8)12. 考虑现场使用齿轮减速电机的情况。

(8)13. 考虑现场驱动同步电机的情况。

(8)14. 考虑现场电机转矩波动较大的情况。

(9)四、变频器选型的外部配置要求 (9)1、断路器 (9)2、输入滤波 (9)3、输出电抗器 (10)4、接触器 (10)5、制动电阻 (10)6、电缆选择 (10)一、简介变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

二、选型原则及步骤随着工业自动化发展变频器的使用越来越广泛，变频器选型对于变频系统的正常运行也至关重要。

因此怎样选择合适的变频器就尤为重要，如果选择不当，可能会造成逆变器的爆炸损坏，严重影响工厂的正常生产。

4、变频器日常使用与维护

2-2-3 故障：电机转动但不能变速

检查项目：频率给定电路的接线是否正接线；改正设定；减小负载
2-2-4 故障：电机转速太高或太低

检查项目：电机额定值是否正确？传动比是否正确？最大输出频率值是否正确？检查电机端子间压降是否过高？纠正措施：检查电机铭牌数据；检查变速机构；检查设置；检查V/F特性值
变频器应用、维护及维修
6.1.4 变频器维修步骤及注意事项 1.维修步骤变频器维修一般都需要遵照以下步骤进行: ① 故障机受理,记录变频器型号、编码、用户等信息。 ② 变频器主电路检测维修。 ③ 变频器控制电路检测维修。 ④ 变频器上电检测,记录主控板参数。 ⑤ 变频器整机带载测试。 ⑥ 故障原因分析总结,填写维修报告并存档。
2-1-5、PF1输入缺相发生原因：输入电源缺相处理方法：检查电源输入是否正常；检查参数设置是否正确

2-1-6、LU欠压保护发生原因：输入电压偏低处理方法：检查电源电压是否正常；检查参数设置是否正确

2-1-7、OH变频器过热发生原因：环境温度过高；散热片太脏；安装位置不利通风；处理方法：风扇损坏；改善通风；清洁进出风口及散热片；按要求安装；更换风扇
灰尘与潮湿

可以考虑在相关位置加一些生石灰除潮要定时清扫电路板及散热器上的灰尘；
停机一段时间的变频器在通电前最好用电吹风吹一下电路板！例：东莞一家塑料厂送一台110KW变频器来维修，原因是电工用压缩空气给变频器吹尘，压缩空气一般含有水气，加上变频器尘比较多，开机后变频器没显示，经检查电路板有短路而损坏电源！给变频器吹尘最好用电吹风！
变频器应用、维护及维修
⑤ 冷却风机检修 ● 运行时间：一般2~3年，时间长会使风力减弱； ● 运行状况：轴及扇叶有无异常； ● 接线加固； ⑥ 控制、驱动电源电路检查 ● 目测元件、线路板有无异常：锈蚀、发霉等要清除，必要时明线搭桥； ● 电解电容老化：一般使用1年左右更换1次； ● 检查插件有无松动及短线。 ⑦ 接线点的加固及接触处理。

关于选择变频调速器应注意的问题

ｌ使用变频器并不能都节电
些文献宣称变频调速器是节电控制产品，给人的感觉是只要使用变频调速器都能节电。实际
一
矩负载。若原来采用放风阀放走多余风量的方法调节风量，改为调速运行，也能实现节电。当转速下降为原来的８％时，０功率为原来的８％…。比在离心０风机、离心水泵中的应用节电效果要小得多。对于恒功率负载，功率与转速的大小无关。恒功率负载，如配料皮带秤，在设定流量一定的条件下，当料层厚
磁调速的趋势。据统计，目前国内生产和组装中压、低压变频器的生产厂家有８多家，０可见变频器销售
量之大应用面之广。由于变频调速在风机和泵类负载上的应用具有显著的节能效果，且具有无冲击启动和软停机的并优良控制特性，因此变频器首先在冶金、电力、化、石供热和民用风机水泵的控制领域得到广泛的应用。变频调速器一次系统图见图１。
上，变频调速器之所以能够节电，因为其能对电动是机进行调速。如果说变频调速器是节电控制产品的
话，那么所有的调速设备也都可以说是节电控制产品。变频调速器只不过比其它调速设备效率和功率因数略高罢了。
收稿日期：０１— ６— ３２１０２
变频调速器的出现为交流调速方式带来了一场
革命，随着近２Ｏ多年变频器技术基础的电力电子技术和微电子技术都经历了飞跃性的发展。新型电力
电子器件和高性能微处理器的应用以及控制技术的发展，频器的性能价格比越来越高、积越来越变体小、运行可靠性越来越高。变频器大有取代传统电
