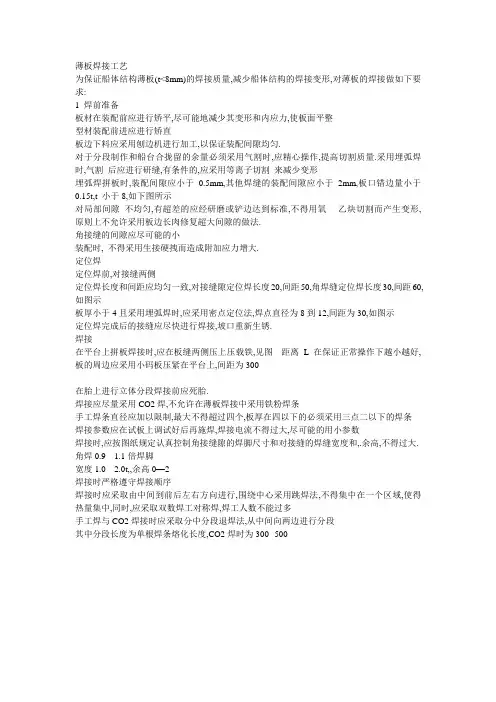

薄板焊接工艺方法

薄板焊接工艺方法-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

薄板焊接变形控制经验

薄板焊接变形的质量控制包括从钢板切割开始到装夹、点固焊、施焊工艺、焊后处理等，其中还要考虑所采用的焊接方法、有效地变形控制措施。

1、焊接方法对焊接变形的影响

合适的焊接方法需要考虑生产效率和焊接质量，所以焊接方法、焊接工艺和焊接程序显著影响焊接变形的水平。因此所采用的焊接方法必须具有高的熔敷效率和尽量少的焊道。

1.1尽可能减少不必要的焊缝；

1.2合理安排焊缝位置：焊缝位置应便于施焊，尽可能对称分布焊缝；1.3 合理地选择焊缝的尺寸和形式，焊缝设计为角焊缝、搭接焊缝（角焊缝焊接变形小于对接焊缝变形）；

2、点固焊工艺对焊接变形的影响

点固焊不仅能保证焊接间隙而且具有一定的抗变形能力。但是要考虑点固焊焊点的数量、尺寸以及焊点之间的距离。对于薄板的变形来说，点固焊工艺不合适就有可能在焊接之前就产生相当的残余焊接应力，对随后的焊接残余应力积累带来影响。点焊尺寸过小可能导致焊接过程中产生开裂使焊接间隙得不到保证，如果过大可能导致焊道背面未熔透而影响接头的美观连续性。点固焊的顺序、焊点距离的合理选择也相当重要。

3、装配应力及焊接程序对薄板焊接变形的影响

应尽量减少焊接装配过程中引起的应力，如果该应力超过产生变形的临界应力就可能产生变形。装配程序注意尽量避免强行组装，并核对坡口形式、坡口角度和组装位置，

对接接头焊接：

板厚≤2的无论单面焊还是双面焊都可以不开坡口，

对于板厚2.5~3.0mm双面焊可以不开坡口，但只能单面焊时，可以将坡口间隙放大到1~2mm或开坡口焊接；

板厚3.0~4.5mm双面焊时应在背面用小砂轮清根；只能单面焊时都应开坡口；

不同的焊接程序对焊接残余应力的影响不同，注意采用分散对称焊工艺，长焊缝尽可能采用分段退焊或跳焊工艺；

4、焊接热输入对薄板焊接变形的影响：

焊接热输入对焊接残余应力和变形有影响，所以在保证焊缝成形良好的情况下，尽可能采用小的焊接热输入，从而保证得到小的焊接应力和变形。如何控制焊接热输入包括焊接电流、焊接电压、焊接速度的合理选择，在保证焊透的情况下应尽量使用小的焊接电流。焊工在焊前应检查坡口的错边情况，错边量合格后才能施焊。

5.变形控制工艺措施：

5.1 焊前控制措施

(1) 刚性固定法是采用强制手段来减小焊后变形的。采用设计合理的组对组焊胎夹具，将焊件固定起来进行焊接，增加其刚性，达到减小焊接变形的目的，保证装配尺寸和形位公差要求。当薄板面积较大，焊缝较长时，可采用压铁法，分别放在焊缝两侧来减小焊接变形，如同时使用铜板压紧辅助散热，效果更佳；

(2) 焊接时待焊件间隙应在保证焊透、保证焊缝尺寸的情况下越小越好，切割熔渣与剪切毛刺应清除干净，以减小焊接变形；

(3) 焊接之前应采用较小直径的焊条进行点焊(定位焊)，增加焊件刚性，对减小焊接变形有利。

5. 2焊后控制措施

采用多点加热的方式矫正薄板焊后的凹凸变形，加热点直径一般不小于15mm，加热时点与点的距离应随着变形量的大小而定，一般在50～

100mm之间，配合使用专业的调平设备真空调平机效果更佳；

5.3焊接过程中控制措施

焊前和焊后的控制措施大多需要专用的工艺装备，在生产过程中增加了一道工序，并且受工件具体结构的影响，同时结合焊接过程中一些工艺措施进行控制：

(1)、预先反变形

(2)、铜板垫块散热法；

(3)、锤击或碾压焊缝释放应力；

(4)、焊接加强筋，增加零件刚性；
