某超高层电梯井脚手架方案

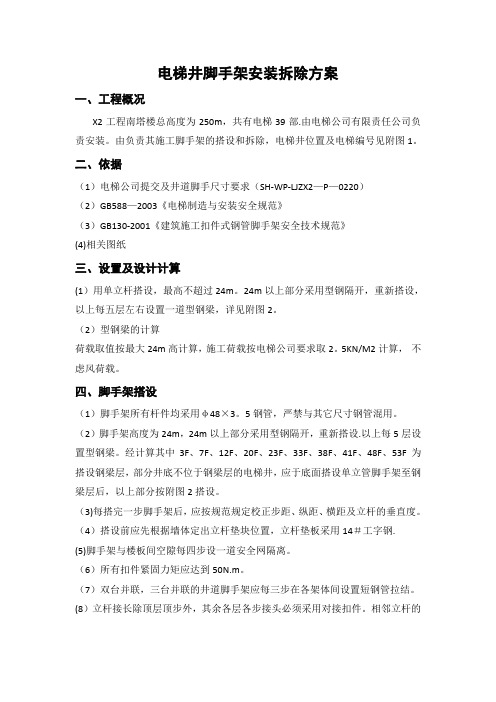

电梯井脚手架安装拆除方案

一、工程概况

X2工程南塔楼总高度为250m，共有电梯39部。由电梯公司有限责任公司负责安装。由负责其施工脚手架的搭设和拆除，电梯井位置及电梯编号见附图1。

二、依据

（1）电梯公司提交及井道脚手尺寸要求（SH-WP-LJZX2-P-0220）

（2）GB588-2003《电梯制造与安装安全规范》

（3）GB130-2001《建筑施工扣件式钢管脚手架安全技术规范》

（4）相关图纸

三、设置及设计计算

（1）用单立杆搭设，最高不超过24m。24m以上部分采用型钢隔开，重新搭设，以上每五层左右设置一道型钢梁，详见附图2。

（2）型钢梁的计算

荷载取值按最大24m高计算，施工荷载按电梯公司要求取2.5KN/M2计算，不虑风荷载。

四、脚手架搭设

（1）脚手架所有杆件均采用φ48×3.5钢管，严禁与其它尺寸钢管混用。

（2）脚手架高度为24m，24m以上部分采用型钢隔开，重新搭设。以上每5层设置型钢梁。经计算其中3F、7F、12F、20F、23F、33F、38F、41F、48F、53F为搭设钢梁层，部分井底不位于钢梁层的电梯井，应于底面搭设单立管脚手架至钢梁层后，以上部分按附图2搭设。

（3）每搭完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。

（4）搭设前应先根据墙体定出立杆垫块位置，立杆垫板采用14#工字钢。

（5）脚手架与楼板间空隙每四步设一道安全网隔离。

（6）所有扣件紧固力矩应达到50N.m。

（7）双台并联，三台并联的井道脚手架应每三步在各架体间设置短钢管拉结。（8）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件。相邻立杆的对接扣件不得在同一高度，错开距离不宜小于500mm。立杆全高范围内垂直度偏差不得大于75mm。

五、脚手架拆除

（1）架子拆除时应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。

（2）脚手架拆除前应检查其上杂物及地面障碍物是否清除干净。

（3）拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。（4）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。

（5）脚手架的拆除遵循“由上而下，先搭后拆，后搭先拆”的原则，即按与搭设作业相反的程序进行拆除。即先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。（6）连墙件应随拆除进度逐层拆除。钢梁必须在位于其上的全部可拆杆件都拆除之后才能松开拆除。

（7）在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，做好配合协调工作，禁止单人进行拆除较重杆件等危险性的作业。（8）拆除时如附近有外电线路，要采取绝缘隔离措施。严禁架杆接触电线。（9）拆下的材料，应用绳索栓住，利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。

（10）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。

六、脚手架的验收及管理

1、井道脚手架搭设完毕后，联合验收合格后，移交电梯公司公司使用，并挂合格牌。

2、在脚手架使用过程中，电梯公司必须按规定配备充足的消防器材。

在涉及明火或焊接作业时，必须到施工单位安全部门办理动火证审批手续，并在作业时配备专业监护人员和接火盘等设施。

3、电梯公司公司在使用过程中，负责对架体的日常清理工作，不得有垃圾等余物。同时严格控制荷载，堆载不得超过2.5KN/m2。

4、在电梯开通时安全门打开状态时，电梯公司公司必须设置警戒线，安全栏杆，并派专人监护。

5、施工单位负责对脚手架的安全检查，监督工作。如发现有违章作业或其他安全隐患，有权要求电梯公司进行停工整改。所有对脚手架进行的维护工作应通知施工单位进行。

（2）脚手架搭设完成后，应由监理组织验收合格挂牌后，方可投入使用。

七、安全措施

（1）参加搭设和拆除脚手架的施工人员必须持证上岗，对从事脚手架工作的施工人员要经常进行安全教育，并在施工前对其进行技术安全交底。

（2）脚手架搭设完成后必须按脚手架的验收标准组织有关人员进行验收，全部合格后并办妥验收程序以后方可使用。

（3）每天在使用脚手架之前和下班以后多必须由专人对脚手架进行例行保养和检查，隔一定的时间和恶劣天气前后作检查，所有检查保养要作好书面记录。（4）脚手架上严禁堆荷超载材料；绝对禁止振动设备与脚手架联系；禁止任何支撑与脚手架有联系。

（6）脚手架的拆除要遵循拆除工艺及施工方案。

（7）拆除人员到达岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。所有清理物应安全输送到地面，严禁高空抛掷。

（8）主防火方针，及时清理脚手架上的易燃建材，在每个楼层处及上人坡道处设置灭火器材，动用明火要审批，并有专人进行监护。禁止在脚手架上吸烟，杜绝火种来源。

八、计算书

1、型钢梁承载力计算（14＃工字钢）

一、 荷载分析

1、 静载

（1） 每米立杆承受的结构自重取0。116KN/m N a1 ＝0.116kn/m ×24m ＝2.786kn

（2） 脚手板的自重标准值0.15kn/m 2

N a2=0.15kn/m 2

×14×2.35m ×1.95m/4=2.406

N a =N a1+N a2=5.192KN

Q=16.89KG/m

2、 活荷载 NQ ＝2.5KN/m 2 ×2.35m ×1.95m/4×2＝5.728KN

3、 汇总

F=1.2NG+1.4NQ

=1.2×5.192+1.4×5.782KN

=14.25KN

二、 承载力计算

M MAX =F ×0.5m ＋1/8×16.89kg/m ×10N/kg ×（2.8）2

=7.125KN ·m+0.165KN ·m

=7.29 KN ·m

14#工字钢W X =102×103mm 3 （满足要求）γσ2233x /205/1.681010205.1m 29.7×mm N mm N mm

KN W M X 〈=⨯⨯•== 2、脚手架立杆承载力计算
