化工原理实验思考题与答案
化工原理实验思考题以及答案
化工原理实验思考题以及答案1.什么是判断流体流动类型的依据,它的计算式是什么?其在什么范围内为湍流,在什么范围内为层流?答:判断流体流动类型的依据是雷诺数,它的计算式是Re 当Re4000时,形成湍流,当Re≤20XX年时为层流。
2.在雷诺演示实验中,为什么要将顶上水槽内的液面维持恒定?答:为了保持水压稳定从而使流速稳定。
对于一定温度的流体,在特定的圆管内du , 流体在直圆管内流动时,流动,雷诺准数只与流速有关。
本实验是改变水在管内的速度,观察不同雷诺准数下流体流型的变化。
要想观察不同雷诺数下的流体类型,那么在某一雷诺准数下的流速要维持恒定。
假如顶上水槽的液面不断变化,那么管中流体的流速也会不断改变,无法达到实验要求。
所以,顶上水槽内的液面要维持恒定。
3.液液萃取实验的原理是什么?实验中塔高的计算方法是什么?答:液液萃取实验的原理是利用混合物中各个组分在外加溶剂中的溶解度的差异而实现组分分离的单元操作。
萃取塔的有效接触高度H HOR NOR NOR xF xRxm4.测定全回流和部分回流总板效率与单板效率时各需测几个参数?取样位置在何处?答:测定全回流总板效率要测定塔顶浓度和塔底浓度,分别在塔顶回流液处、塔底处取样;同时还应已知相平衡关系,全塔实际板数。
测定全回流单板效率要测定yn、yn+1、xn;分别取第n块塔板上下汽相样及第n块板降液管内的液样;同时还应已知相平衡关系。
5.筛板精馏塔实验中,查取进料液的汽化潜热时定性温度取何值?答:应取进料液的泡点温度作为定性温度。
6.过滤的基本原理是什么?影响过滤速度的主要因素有那些?答:过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程,即在外力的作用下,悬浮液中的液体通过固体颗粒层(即滤渣层)及多孔介质的孔道而固体颗粒被截留下来形成滤渣层,从而实现固、液分离。
影响过滤速度的主要因素有压力差△p,滤饼厚度L,滤饼和悬浮液的性质、组成、特性,悬浮液温度,过滤介质的阻力等。
化工原理实验思考题答案
化工原理实验思考题答案实验1 单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵的出口阀门,答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。
(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么,答:阻力实验水箱中的水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水。
(3)流量为零时,U形管两支管液位水平吗,为什么,答:水平,当u=0时柏努利方程就变成流体静力学基本方程:Z,P,g,Z,p,g,当p,p时,Z,Z11221212(4)怎样排除管路系统中的空气,如何检验系统内的空气已经被排除干净,答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
(5)为什么本实验数据须在双对数坐标纸上标绘,答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。
)你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点, (6 答:测流量用转子流量计、测压强用U形管压差计,差压变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。
(7)读转子流量计时应注意什么,为什么,答:读时,眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
(8)两个转子能同时开启吗,为什么,答:不能同时开启。
因为大流量会把U形管压差计中的指示液冲走。
(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯,答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短的时间,迅速关闭阀门,久而久之就形成习惯。
化工原理实验思考题题目及答案
实验一流体流动阻力测定1、倒∪型压差计的平衡旋塞和排气旋塞起什么作用怎样使用平衡旋塞是打开后,可以进水检查是否有气泡存在,而且能控制液体在U型管中的流量而排气旋塞,主要用于液柱调零的时候使用的,使管内形成气-水柱操作方法如下:在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀,检查导压管内是否有气泡存在;若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作;开大流量,使倒置U型管内液体充分流动,以赶出管路内的气泡;若认为气泡已赶净,将流量阀关闭;慢慢旋开倒置U型管上部的放空阀,打开底部左右两端的放水阀,使液柱降至零点上下时马上关闭,管内形成气-水柱,此时管内液柱高度差应为零;然后关闭上部两个放空阀;2、如何检验测试系统内的空气已经排除干净在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀;若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作;知道,U型管高度差为零时,表示气泡已经排干净;3、U型压差计的零位应如何调节操作方法如下:在流量为零条件下,打开光滑管测压进水阀和回水阀,旋开倒置U型管底部中间的两个进水阀,检查导压管内是否有气泡存在;若倒置U型管内液柱高度差不为零,则表明导压管内存在气泡,需要进行赶气泡操作;开大流量,使倒置U型管内液体充分流动,以赶出管路内的气泡;若认为气泡已赶净,将流量阀关闭;慢慢旋开倒置U型管上部的放空阀,打开底部左右两端的放水阀,使液柱降至零点上下时马上关闭,管内形成气-水柱,此时管内液柱高度差应为零;然后关闭上部两个放空阀;4、测压孔的大小和位置、测压导管的粗细和长短对实验有无影响为什么有,有影响;跟据公式hf=Wf/g=λlu平方/2d也就是范宁公式,是沿程损失的计算公式;因此,根据公式,测压孔的长度,还有直径,都是影响测压的因素;再根据伯努利方程测压孔的位置,大小都会对实验有影响;5、在测量前为什么要将设备中的空气排净怎样能迅速地排净因为如果设备含有气泡的话,就会影响U型管的读数,读数不准确,便会影响实验结果的准确性;要迅速排净气体,首先要开大流量,使倒置U型管内液体充分流动,以赶出管路内的气泡;若认为气泡已赶净,将流量阀关闭;6、在不同设备包括相对粗糙度相同而管径不同、不同温度下测定的λ-Re数据能否关联在同一条曲线上答,不能,因为,跟住四个特征数,分别是长径比l/d,雷诺数Re,相对粗糙度 E/d,还有欧拉数Eu=wf/u的平方;即使相对粗糙度相同的管,管径和温度不同都会影响雷诺数及摩擦系数λ;他们得到的λ-Re曲线图都不同;例如,由于温度的改变,会影响液体的粘度改变,还有液体密度的改变;因此,摩擦系数的公式中,λ=64μ/ρud=64/Re因此,温度的改变会影响,摩擦系数和雷诺数的改变;因此,他们不是在同一条曲线上,但能反映在同一副图中,作出比较;7、以水为工作流体所测得的λ-Re关系能否适用于其他种类的牛顿型流体为什么不能,因为,每一种流体他们的流体密度还有年度都不同,都会影响摩擦系数λ和雷诺数Re的大小变化,根据公式λ=64μ/ρud=64/Re,在相同的粗糙度管中,得出的关系曲线也是不同的;因此,用水得出的λ-Re关系不能用于其它种类的牛顿型流体;8、测出的直管摩擦阻力与设备的放置状态有关吗为什么有影响的,因为,不同的放置状态会影响液体的流速;而流速的不同,直接反应在公式λ=64μ/ρud=64/Re,因此他们不同的放置位置,也会影响雷诺数和摩擦系数,虽然,单位体积的流体的沿程损失是一样,就是R1=R2=R3,管内流动总阻力顺势,还是要考虑摩擦系数和流速,因此Wf=λlu平方/2d,直管阻力还要考虑摩擦因素的影响;9、如果要增加雷诺数的范围,可采取哪些答:设备一定时,选用大密度或小粘度的流体;流体一定时,增大管径,二者均可通过调节流体流速得到较大范围雷诺数的状态实验二:离心泵1、分析为什么离心泵启动前要灌泵在启动前为何要关闭调节阀答:离心泵启动前,必须将泵内灌满液体,至泵壳顶部的小排气旋塞开启时有液体冒出为止,以保证泵和吸入管内无空气积存;停泵前亦应先关闭调节阀,以免压出管路内的液体倒流入泵内使叶轮受冲击而损坏;2、分析气缚现象与气蚀现象的区别;答:因泵入口处变径引起气体积存而形成气囊,大量气体吸入泵内,导致吸不上液体的现象,称为气缚现象;当Pk降至被输送液体的饱和蒸汽压时,将发生沸腾,所生成的蒸汽泡在随液体从入口向外周流动中,又因压力迅速加大而急剧冷凝,使液体以很大的速度从周围冲向气泡中心,产生频率很、瞬时压力很大的冲击,这种现象称为气蚀;3、根据什么条件来选择离心泵答:1先根据所输送的液体及操作条件确定泵的类型2再根据所要求的流量与压头确定泵的型号3若被输送液体的粘度和密度与水相差较大时,应核算泵的特性参数:流量、压头和轴功率;4、试分析允许汽蚀余量与泵的安装高度的区别;答:离心泵的安装位置与被吸入液体液面的垂直高度,称为安装高度;安装高度的高低直接影响到离心泵能否正常输送液体;为避免发生气蚀,就要求泵的安装高度不超过某一定值,我们采用气蚀余量来表示泵的吸上性能;用气蚀余量确定泵的安装高度;5、当改变流量调节阀开度时,压力表和真空表的读数按什么规律变化答:出口阀门开大时,出口压力减小,压力表读数增大,流量随之增大这是离心泵的一种特性;真空表的读数增大,这是因为随着流量增大,吸水管的压力损失增大,管内压强降低,反映在进口真空表的读数增大注意真空值增大,压强是减小的;百度里的是——真空表负压变大,压力表逐渐减小6、用孔板流量计测流量时,应根据什么选择孔口尺寸和压差计的量程孔板流量计时应选择适当的面积比以期兼顾到U形压差计适宜的读数和允许的压力降7、从你所得的特性曲线中分析,如果要增加该泵的流量范围,你认为可以采取哪些措施允许气蚀余量Hs = 7m,若选用密度比水轻的苯作介质,允许气蚀余量将如何变化为什么若要实现计算机在线测控,应如何选用测试传感器及仪表8离心泵启动前为什么要先灌水排气本实验装置中的离心泵在安装上有何特点离心泵是靠大气压工作.水泵工作时由电动机带动叶轮高速旋转.在泵体内形成一个低气压区.这样大气压就将低处的水压入进水管中.而泵体中的水又由于离心力被甩到出水管.这样水就源源不断的被抽上来了.如果不灌水排气,管内与管外的气压相等就不能将水抽上来.9启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大而停泵时,也要先关闭出口阀这问上面有离心泵启动时流量最小时,启动电流最小,有利于降低泵启动电流,而旋涡泵属于容积式泵,若启动时出口阀没有关闭,泵出口的压力会很高,严重时将打坏旋涡轮泵的叶轮;3离心泵的特性曲线是否与连接的管路系统有关答:特性曲线与管路无关,因为测量点在电机两端,管路的大小,长短与流量无关,只是与流速有关; 4离心泵的流量增大时,压力表与真空表的数值将如何变化为什么答:压力表读数增大,真空表的读数增大;出口阀门开大时,出口压力减小,压力表读数增大,流量随之增大这是离心泵的一种特性;真空表的读数增大,这是因为随着流量增大,吸水管的压力损失增大,管内压强降低,反映在进口真空表的读数增大注意真空值增大,压强是减小的;5离心泵的流量可通过泵的出口阀调节,为什么离心泵在固定的转速下扬程是固定的,调节出口阀就调节了导流面积,可以使用这种方法调节流量;当阀小时,管阻大,电机的有效功率低,流量小;当阀大时,管阻小,电机的有效功率高,流量大;6离心泵在其进口管上安装调节阀门是否合理为什么的进出口通常都安装有阀门,如果有水封装置,可以不必装进口阀门,但流量要使用出口阀门来调节;实验三恒压过滤1在过滤实验中,当操作压强增加一倍时,其K值是否也会增加一倍当要得到同样的过滤量时,其过滤时间是否缩短了一半答:在过滤实验中,当操作压强增加一倍时,由K=2p1-s/ur0c可见,K值还随r和u黏度影响,而r和u黏度都为实验常数,若考虑滤饼的可压缩性,应计入r随过滤压力的变化,故或受压力影响而变化,所以不能确定K值是否增加一倍;同理,当要得到同样的过滤量时,见书本P105-3-36可见,时间也不一定缩短一半;2为什么过滤开始时,滤液常有些混浊,经过一段时间后滤液才转清因为刚开始时,滤布上没有滤渣阻隔,部分幼细的粉剂通过了过滤层;又或因操作有差,滤布和滤板还没有粘合好,悬浊液没有通过滤布过滤完全,而一会儿之后,留在滤布上的滤饼增厚,同样起到了过滤阻隔作用,把细微的粉状物也隔离在过滤器中;3哪些因素影响过滤速度和过滤压差、比阻、滤液浓度黏度、滤饼厚度有关,关联式子为书本P105-3-36;课本上的题目⑵实验数据中第一点有无偏低或偏高现象怎样解释如何对待第一点数据可见我组实验数据中第一点没有偏高或偏低现象,若有偏高,应由于滤布和滤板未吻合好,两者间或有空气阻隔,若偏低则因滤布上的滤渣较少,甚至在一段时间内出现悬浊液,滤液无阻隔地通过,而使之单位过滤量的时间缩短;⑶△q取大一点好还是取小一点好同一次实验△q不同,所得出的K、qe会不会不同作直线求K及qe时,直线为什么要通过矩形顶边的中点△q应适当的取,估算实验总用时,大概取7~8个点,可平均取或取不同的△q,得出的k、qe影响不大;而因为我们算出来的△t/△q是该过滤量段的平均时间,其值在表示该滤液量中段更显其准确性,所以一般取矩形顶边中点,而一般作图时,可先算出其q的算术平均值,用之作图;⑷滤浆浓度和过滤压强对K有何影响滤浆浓度越大滤浆的黏度也越大,K值将越小;过滤压强的增大,同时影响比阻和压缩指数,但总体来说K值也会随之增大;⑸⑹见资料的第⑴⑶题答案;实验四气-汽对流传热实验1、本实验中空气和蒸气的流向.对传热效果有什么影响答:无影响;因为Q=ɑA△tm.不论冷流体和蒸汽是顺流还是逆流流动,由于蒸汽的温度不变,故△tm不变,而ɑ和A不受冷流体和蒸汽的影响,故传热效果不变;2、在汽-气对流实验中,采用同一换热器,在流体流量及进口温度均不发生变化的时候,两种流体流动方式由逆流改为并流,总传热系数是否发生变化为什么答:发生变化,因为在流体流量及进口温度均不发生变化的条件下,逆流时的对数平均温差恒大于并流时的,且逆流总是优于并流,故总传热系数是会发生变化的;3、在汽-气对流实验中,测定的壁面温度是接近空气侧的温度,还是接近蒸汽侧的温度为什么答:接近蒸汽温度,因为蒸汽冷凝传热膜系数a蒸汽>> a空气;4、环隙间饱和蒸汽的压强发生变化.对管内空气传热膜系数的测越是否会发生影响答:不会发生影响,当汽压强增加时,r和均增加,其它参数不变,所以认为对管内空气传热膜系数的测定无影响书本上的思考题实验五,填料塔1.风机为什么要用旁通阀调节流量答:因为如果不用旁通阀,在启动风机后,风机一开动将使系统内气速突然上升可能碰坏空气转子流量计;所以要在风机启动后再通过关小旁通阀的方法调节空气流量;2. 根据实验数据分析吸收过程是气膜控制还是液膜控制答:实验数据表明,相平衡常数m很小,液相阻力m/kx也很小,导致总阻力1/ky基本上为气相阻力1/ky 所决定,或说为1/ky所控制,称为气膜控制;3. 在填料吸收塔塔底为什么必须有液封装置液封装置是如何设计的答:塔底的液封主要为了避免塔内气体介质的逸出,稳定塔内操作压力,保持液面高度; 填料吸收塔一波采用U形管或液封罐型液封装置;液封装置是采用液封罐液面高度通过插入管维持设备系统内一定压力,从而防止空气进入系统内或介质外泄;U形管型液封装置是利用U形管内充满液体,依靠U形管的液封高度阻止设备系统内物料排放时不带出气体,并维持系统内一定压力;4. 要提高氨水浓度不改变进气浓度有什么方法又会带来什么问题答:要提高氨水浓度,可以提高流量L,降低温度Ta吸收液浓度提高,气-液平衡关系不服从亨利定律,只能用公式进行计算;5. 溶剂量和气体量的多少对传质系数有什么影响Y2如何变化从推动力和阻力两方面分析其原因答:气体量增大,操作线AB的斜率LS/GB随之减小,传质推动力亦随之减小,出口气体组成上升,吸收率减小;实验六精馏塔a在精馏操作过程中,回流温度发生波动,对操作会产生什么影响答:馏出物的纯度可能不高,降低塔的分离效率;b在板式塔中,气体、液体在塔内流动中,可能会出现几种操作现象答:4种:液泛,液沫夹带,漏液c如何判断精馏塔内的操作是否正常合理如何判断塔内的操作是否处于稳定状态答:1看显示的温度是否正常2塔顶温度上升至设定的80摄氏度后,在一个较小的范围内波动,即处于稳定状态d 是否精馏塔越高,产量越大答:不是;因为由 R =L/D可以知道,馏出液的产量与回流比有关,而与塔高无关e精馏塔加高能否得到无水酒精答:不能.因为当乙醇的摩尔质量分数达到 89 . 4 %时,将与水在 78 . 15 ℃形成恒沸混合物,所以将精馏塔加高也不能得到无水酒精;f结合本实验说明影响精馏操作稳定的因素有哪些答:主要因素包括操作压力、进料组成和热状况、塔顶回流、全塔的物料平衡和稳定、冷凝器和再沸器的传热性能,设备散热情况等g 操作中加大回流比应如何进行有何利弊答:加大回流比的措施,一是减少馏出液量,二是加大塔釜的加热速率和塔顶的冷凝速率.加大回流比能提高塔顶馏出液组成xD,但能耗也随之增加;h 精馏塔在操作过程中,由于塔顶采出率太大而造成产品不合格时,要恢复正常的最快最有效的方法是什么答:降低采出率,即减少采出率. 降低回流比1什么是全回流特点在精馏操作中,若塔顶上升蒸汽经冷凝后全部回流至塔内,则这种操作方法称为全回流;全回流时的回流比R等于无穷大;此时塔顶产品为零,通常进料和塔底产品也为零,即既不进料也不从塔内取出产品;显然全回流操作对实际生产是无意义的;但是全回流便于控制,因此在精馏塔的开工调试阶段及实验精馏塔中,常采用全回流操作;3在精馏实验中如何判断塔的操作已达到稳定当出现回流现象的时候,就表示塔的操作已稳定;就可以测样液的折射率了;4什么叫灵敏板受哪些因素影响一个正常操作的精馏塔当受到某一外界因素的干扰如回流比、进料组成发生波动等,全塔各板的组成发生变动,全塔的温度分布也将发生相应的变化;因此,有可能用测量温度的方法预示塔内组成尤其是塔顶馏出液的变化;在一定总压下,塔顶温度是馏出液组成的直接反映;但在高纯度分离时,在塔顶或塔底相当高的一个塔段中温度变化极小,典型的温度分布曲线如图所示;这样,当塔顶温度有了可觉察的变化,馏出液组成的波动早已超出允许的范围;以乙苯-苯乙烯在8KPa下减压精馏为例,当塔顶馏出液中含乙苯由%降至90%时,泡点变化仅为0.7℃;可见高纯度分离时一般不能用测量塔顶温度的方法来控制馏出液的质量;仔细分析操作条件变动前后温度分别的变化,即可发现在精馏段或提馏段的某些塔板上,温度变化量最为显着;或者说,这些塔板的温度对外界干扰因素的反映最灵敏,故将这些塔板称之为灵敏板;将感温元件安置在灵敏板上可以较早觉察精馏操作所受到的干扰;而且灵敏板比较靠近进料口,可在塔顶馏出液组成尚未产生变化之前先感受到进料参数的变动并即使采取调节手段,以稳定馏出液的组成; 5如何确定精馏塔的操作回流比在精馏操作中,由精馏塔顶冷凝器返回塔内的液体流量与送出塔外的馏出量之比称为回流比;操作回流比在全回流和最小回流比间选择,一般取最小回流比的~倍;增大回流比既加大了精馏段的液气比L/V,也加大了提留段的气液比V/L,两者均有利于精馏过程中的传质;最适宜回流比的选取:最小回流比对应于无穷多塔板数,此时的设备费用过大而不经济;增加回流比起初可显着降低塔板数设备费用明显下降补偿能耗增加,再增加回流比所需理论塔板数下降缓慢,此时塔板费用的减少将不足以补偿能耗的增长;此外,回流比的增加也将增大塔顶冷凝器和再沸器的传热面积,设备费用反随回流比的增加而上升;一般最适宜回流比的数值范围是最小回流比的~倍;一般情况下最小回流比Rmin为:Rmin=xD-yW/yW-xW6冷料对精馏塔操作有什么影响对于固定进料的某个塔来说,进料状态的改变,将会影响产品质量和损失;例如:某塔为饱和液进料,当改为冷进料时,料液入塔后在加料板上与提馏段上升的蒸气相遇,即被加热至饱和温度,与此同时,上升蒸汽有一部分被冷凝下来,精馏段塔板数过多,提馏段板数不足,结果会造成釜液中损失增加;这时在操作上,应适当调整再沸器蒸汽,使塔的回流量达到原来量;进料分为五种,冷液体进料、饱和液体进料、汽液混合物进料、饱和蒸汽进料和过热蒸汽进料;进料状态不同,q值就不同,直接影响塔内精馏段和提馏段上升气量和下降液体量之间的关系;冷液体进料时q大于1;q 值不影响精馏段操作线,但对提馏段操作线有影响;7塔板效率受哪些因素影响受温度,压强和原料的影响实验七干燥曲线1试分析空气流量或温度对恒定干燥速率、临界含水量的影响答:温度越高,空气流量越小,,恒定干燥速率越高,临界含水量也越大;2恒定干燥条件是指哪些条件要恒定,完成本实难要测取哪些数据答:指空气的温度、湿度、速度和与物料的接触状况都不变;本实实验要测相同时间间隔物料的重量变化、干燥速率、干球温度、湿球温度、干燥面积、框架重量;3如果气速温度不同时,干燥速率曲线有什么变化如果气速温度增大,恒定干燥速率也增高,Xc变大,干燥将愈早由恒速转入降速阶段,图形总趋势不变,BC段时间变短,CD段时间变长;实验8、9雷诺实验1、流体的流动类型与雷诺数的值有什么关系答:根据实验,流体在圆形直管内流动,Re≤2000有的资料达到2300时属于层流;Re >4000时则一般为湍流;Re在2000~4000之间时,流动处于一种过渡可能是层流,可能是湍流,或是二者交替出现,主要由外界条件所左右;2、为什么要研究流体的流动类型它在化工过程中有什么意义答:研究流体流动类型是一个基本学科的重要组成部分,在分类上层流流与湍流两种流体流动方式所产生的效果是不同的,在这方面还要运用到“流体力学”方面的知识,比如,层流是流体在流动时比较常见的流动方式,它所产生的效率即所作的功是比较稳定、持续的,而湍流是流体一种旋转的流动,由于,流体旋转流动时其旋转的中心容易形成“真空”旋涡,使一些杂质被分离,所以,研究流体流动类型对任何加工行业都有很好的作用;研究流体流动的类型在化工过程的意义在于可以解决流体流动中的能量消耗计算问题,以便设计管路系统和泵、风机等的选择;在航空工业领域对飞机外形的设计,发动机的研制,进行风洞实验等都有很重要是实用意义;。
(完整版)化工原理实验思考题答案汇总
流体流动阻力的测定1.在测量前为什么要将设备中的空气排尽?怎样才能迅速地排尽?为什么?如何检验管路中的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
2.以水为介质所测得的λ~Re关系能否适用于其他流体?答:能用,因为雷诺准数是一个无因次数群,它允许d、u、、变化3.在不同的设备上(包括不同管径),不同水温下测定的λ~Re数据能否关联在同一条曲线上?答:不能,因为Re=duρ/μ,与管的直径有关离心泵特性曲线的测定1.试从所测实验数据分析,离心泵在启动时为什么要关闭出口阀门?本实验中,为了得到较好的实验效果,实验流量范围下限应小到零,上限应到最大,为什么?答:关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机(2)启动离心泵之前为什么要引水灌泵?如果灌泵后依然启动不起来,你认为可能的原因是什么?答:离心泵不灌水很难排掉泵内的空气,导致泵空转而不能排水;泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了,泵也会启动的。
(3)泵启动后,出口阀如果不开,压力表读数是否会逐渐上升?随着流量的增大,泵进、出口压力表分别有什么变化?为什么?答:当泵不被损坏时,真空表和压力表读数会恒定不变,水泵不排水空转不受外网特性曲线影响造成的恒压过滤常数的测定1.为什么过滤开始时,滤液常常有混浊,而过段时间后才变清?答:开始过滤时,滤饼还未形成,空隙较大的滤布使较小的颗粒得以漏过,使滤液浑浊,但当形成较密的滤饼后,颗粒无法通过,滤液变清。
?2.实验数据中第一点有无偏低或偏高现象?怎样解释?如何对待第一点数据?答:一般来说,第一组实验的第一点Δθ/Δq会偏高。
因为我们是从看到计量桶出现第一滴滤液时开始计时,在计量桶上升1cm时停止计时,但是在有液体流出前管道里还会产生少量滤液,而试验中管道里的液体体积产生所需要的时间并没有进入计算,从而造成所得曲线第一点往往有较大偏差。

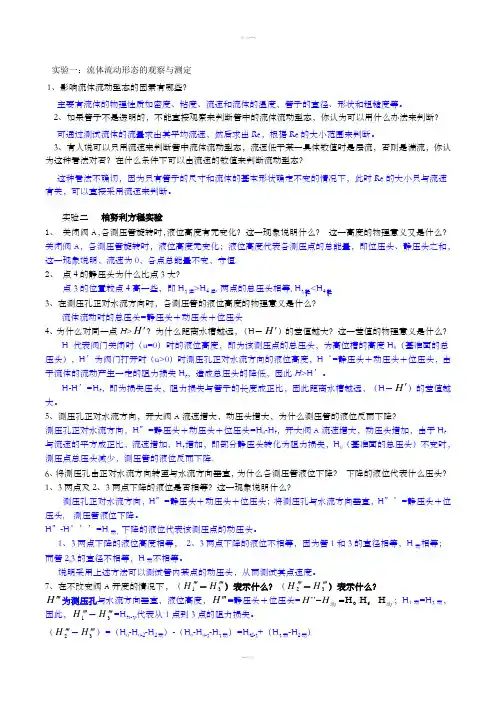

化工原理实验思考题参考答案
实验一:流体流动形态的观察与测定1、影响流体流动型态的因素有哪些?主要有流体的物理性质如密度、粘度、流速和流体的温度,管子的直径、形状和粗糙度等。
2、如果管子不是透明的,不能直接观察来判断管中的流体流动型态,你认为可以用什么办法来判断?可通过测试流体的流量求出其平均流速,然后求出Re ,根据Re 的大小范围来判断。
3、有人说可以只用流速来判断管中流体流动型态,流速低于某一具体数值时是层流,否则是湍流,你认为这种看法对否?在什么条件下可以由流速的数值来判断流动型态?这种看法不确切,因为只有管子的尺寸和流体的基本形状确定不变的情况下,此时Re 的大小只与流速有关,可以直接采用流速来判断。
实验二 柏努利方程实验1、 关闭阀A ,各测压管旋转时,液位高度有无变化?这一现象说明什么? 这一高度的物理意义又是什么? 关闭阀A ,各测压管旋转时,液位高度无变化;液位高度代表各测压点的总能量,即位压头、静压头之和,这一现象说明,流速为0,各点总能量不变,守恒.2、 点4的静压头为什么比点3大?点3的位置较点4高一些,即H 3位>H 4位, 两点的总压头相等, H 3静<H 4静3、在测压孔正对水流方向时,各测压管的液位高度的物理意义是什么?流体流动时的总压头=静压头+动压头+位压头4、为什么对同一点H >H '?为什么距离水槽越远,(H -H ')的差值越大?这一差值的物理意义是什么?H 代表阀门关闭时(u=0)时的液位高度,即为该测压点的总压头,为高位槽的高度H 0(基准面的总压头),H’为阀门打开时(u>0)时测压孔正对水流方向的液位高度,H‘=静压头+动压头+位压头,由于流体的流动产生一定的阻力损失H f ,造成总压头的降低,因此H >H’。
H-H ’=H f ,即为损失压头,阻力损失与管子的长度成正比,因此距离水槽越远,(H -H ')的差值越大。
5、测压孔正对水流方向,开大阀A 流速增大,动压头增大,为什么测压管的液位反而下降?测压孔正对水流方向,H”=静压头+动压头+位压头=H 0-H f ,开大阀A 流速增大,动压头增加,由于H f 与流速的平方成正比,流速增加,H f 增加,即部分静压头转化为阻力损失,H 0(基准面的总压头)不变时,测压点总压头减少,测压管的液位反而下降.6、将测压孔由正对水流方向转至与水流方向垂直,为什么各测压管液位下降? 下降的液位代表什么压头?1、3两点及2、3两点下降的液位是否相等?这一现象说明什么?测压孔正对水流方向,H”=静压头+动压头+位压头;将测压孔与水流方向垂直,H”’=静压头+位压头, 测压管液位下降。
化工原理实验(思考题答案)
化工原理实验(思考题答案)流动阻力、离心泵、过滤常数、对流传热、吸收、精馏、干燥实验1 流体流动阻力测定1. 启动离心泵前,为什么必须关闭泵的出口阀门?答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。
2. 作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么?答:阻力实验水箱中的水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水。
3. 流量为零时,U形管两支管液位水平吗?为什么?答:水平,当u=0时柏努利方程就变成流体静力学基本方程:Z1 P1 g Z2 p2 g,当p1 p2时,Z1 Z24. 怎样排除管路系统中的空气?如何检验系统内的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
5. 为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。
6. 你在本实验中掌握了哪些测试流量、压强的方法?它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差压变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。
流动阻力、离心泵、过滤常数、对流传热、吸收、精馏、干燥7. 读转子流量计时应注意什么?为什么?答:读时,眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
8. 假设将本实验中的工作介质水换为理想流体,各测压点的压强有何变化?为什么?答:压强相等,理想流体u=0,磨擦阻力F=0,没有能量消耗,当然不存在压强差。
化工原理实验思考题及标准答案
化工原理实验思考题(填空与简答)一、填空题:1.孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。
2.孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。
3.直管摩擦阻力测定实验是测定 λ 与 Re_的关系,在双对数坐标纸上标绘。
4.单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。
5.启动离心泵时应 关闭出口阀和功率开关 。
6.流量增大时离心泵入口真空度 增大_出口压强将 减小 。
7.在精馏塔实验中,开始升温操作时的第一项工作应该是 开循环冷却水 。
8.在精馏实验中,判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9.在传热实验中随着空气流量增加其进出口温度差的变化趋势:_进出口温差随空气流量增加而减小 。
10.在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。
11.萃取实验中_水_为连续相, 煤油 为分散相。
12.萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。
13.干燥过程可分为 等速干燥 和 降速干燥 。
14.干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。
15.过滤实验采用悬浮液的浓度为 5% , 其过滤介质为 帆布 。
16.过滤实验的主要内容 测定某一压强下的过滤常数 。
17.在双对数坐标系上求取斜率的方法为: 需用对数值来求算,或者直接用尺子在坐标纸上量取线段长度求取。
18.在实验结束后,关闭手动电气调节仪表的顺序一般为: 先将手动旋钮旋至零位,再关闭电源。
19.实验结束后应清扫现场卫生,合格后方可离开。
20.在做实验报告时,对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。
21.在阻力实验中,两截面上静压强的差采用倒U 形压差计测定。
22.实验数据中各变量的关系可表示为表格,图形和公式.23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.24.用饱和水蒸汽加热冷空气的传热实验,试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
化工原理实验—思考题答案(可编辑)
化工原理实验—思考题答案(可编辑)化工原理实验—思考题答案化工原理实验思考题答案实验1 单项流动阻力测定1启动离心泵前为什么必须关闭泵的出口阀门答由离心泵特性曲线知流量为零时轴功率最小电动机负荷最小不会过载烧毁线圈2作离心泵特性曲线测定时先要把泵体灌满水以防止气缚现象发生而阻力实验对泵灌水却无要求为什么答阻力实验水箱中的水位远高于离心泵由于静压强较大使水泵泵体始终充满水所以不需要灌水3流量为零时U形管两支管液位水平吗为什么答水平当u 0时柏努利方程就变成流体静力学基本方程4怎样排除管路系统中的空气如何检验系统内的空气已经被排除干净答启动离心泵用大流量水循环把残留在系统内的空气带走关闭出口阀后打开U形管顶部的阀门利用空气压强使U形管两支管水往下降当两支管液柱水平证明系统中空气已被排除干净5为什么本实验数据须在双对数坐标纸上标绘答因为对数可以把乘除变成加减用对数坐标既可以把大数变成小数又可以把小数扩大取值范围使坐标点更为集中清晰作出来的图一目了然6你在本实验中掌握了哪些测试流量压强的方法它们各有什么特点答测流量用转子流量计测压强用U形管压差计差压变送器转子流量计随流量的大小转子可以上下浮动U形管压差计结构简单使用方便经济差压变送器将压差转换成直流电流直流电流由毫安表读得再由已知的压差电流回归式算出相应的压差可测大流量下的压强差7读转子流量计时应注意什么为什么答读时眼睛平视转子最大端面处的流量刻度如果仰视或俯视则刻度不准流量就全有误差8两个转子能同时开启吗为什么答不能同时开启因为大流量会把U形管压差计中的指示液冲走9开启阀门要逆时针旋转关闭阀门要顺时针旋转为什么工厂操作会形成这种习惯答顺时针旋转方便顺手工厂遇到紧急情况时要在最短的时间迅速关闭阀门久而久之就形成习惯当然阀门制造商也满足客户的要求阀门制做成顺关逆开10使用直流数字电压表时应注意些什么答使用前先通电预热15分钟另外调好零点旧设备新设备不需要调零点如果有波动取平均值11假设将本实验中的工作介质水换为理想流体各测压点的压强有何变化为什么答压强相等理想流体u 0磨擦阻力F 0没有能量消耗当然不存在压强差∵d1 d2 ∴u1 u2 又∵z1 z2水平管∴P1 P2 12离心泵送液能力为什么可以通过出口阀调节改变往复泵的送液能力是否也可采用同样的调节方法为什么答离心泵送液能力可以通过调节出口阀开度来改变管路特性曲线从而使工作点改变往复泵是正往移泵流量与扬程无关若把出口堵死泵内压强会急剧升高造成泵体管路和电机的损坏13本实验用水为工作介质做出的λ-Re曲线对其它流体能否使用为什么答能用因为雷诺准数是一个无因次数群它允许du变化14本实验是测定等径水平直管的流动阻力若将水平管改为流体自下而上流动的垂直管从测量两取压点间压差的倒置U型管读数R 到ΔPf的计算过程和公式是否与水平管完全相同为什么答过程一样公式通式相同R值的计算结果不同通式水平放置 z 0垂直放置 z L管长15测试时为什么要取同一时刻下的瞬时数据答流体流动时由于诸种原因各参数的值是波动的为了减少误差应取瞬时值即同时读数16作λ-Re图时依点画线用什么工具点在线的一侧还是两侧怎样提高做图的精确度做图最忌讳什么答用曲线板或曲线尺画曲线直尺画直线点应在线的两侧以离线的距离最近为原则最忌讳徒手描17实验结果讨论中应讨论什么答1讨论异常现象发生的原因2你做出来的结果包括整理后的数据画的图等与讲义中理论值产生误差的原因3本实验应如何改进18影响流动型态的因素有哪些用Re判断流动型态的意义何在答影响流动类型的因素有内因流动密度粘度外因管径d流速u 即用它判断流动类型什么样的流体什么样的管子流速等均适用这样就把复杂问题简单化了规律化了易学易用易于推广19直管摩擦阻力的来源是什么答来源于流体的粘性流体在流动时的内摩擦是流体阻力的内因或依据其外因或内部条件可表示为内摩擦力F与两流体层的速度差Δ成正比与两层之间的垂直距离Δy成反比与两层间的接触面积A与成正比20影响直管阻力的因素是什么如何影响答根据直管助力与管长管经d速度u磨擦系数有关系它与u2成正比与d成反比实验2 离心泵特性曲线的测定⑴为什么启动离心泵前要向泵内注水如果注水排气后泵仍启动不起来你认为可能是什么原因答为了防止打不上水即气缚现象发生如果注水排完空气后还启动不起来①可能是泵入口处的止逆阀坏了水从管子又漏回水箱②电机坏了无法正常工作⑵为什么离心泵启动时要关闭出口阀门答防止电机过载因为电动机的输出功率等于泵的轴功率N根据离心泵特性曲线当Q 0时N最小电动机输出功率也最小不易被烧坏⑶离心泵特性曲线测定过程中点不可丢为什么答Q 0点是始点它反映了初始状态所以不可丢丢了做出来的图就有缺憾⑷启动离心泵时为什么先要按下功率表分流开关绿色按钮答为了保护功率表⑸为什么调节离心泵的出口阀门可调节其流量这种方法有什么优缺点是否还有其它方法调节泵的流量答调节出口阀门开度实际上是改变管路特性曲线改变泵的工作点可以调节其流量这种方法优点是方便快捷流量可以连续变化缺点是阀门关小时增大流动阻力多消耗一部分能量不很经济也可以改变泵的转速减少叶轮直径生产上很少采用还可以用双泵并联操作⑹正常工作的离心泵在其进口管上设置阀门是否合理为什么答不合理因为水从水池或水箱输送到水泵靠的是液面上的大气压与泵入口处真空度产生的压强差将水从水箱压入泵体由于进口管安装阀门无疑增大这一段管路的阻力而使流体无足够的压强差实现这一流动过程⑺为什么在离心泵进口管下安装底阀从节能观点看底阀的装设是否有利你认为应如何改进答底阀是单向止逆阀水只能从水箱或水池抽到泵体而绝不能从泵流回水箱目的是保持泵内始终充满水防止气缚现象发生从节能观点看底阀的装设肯定产生阻力而耗能既不耗能又能防止水倒流这是最好不过的了⑻为什么停泵时要先关闭出口阀再关闭进口阀答使泵体中的水不被抽空另外也起到保护泵进口处底阀的作用⑼离心泵的特性曲线是否与连结的管路系统有关答离心泵的特性曲线与管路无关当离心泵安装在特定的管路系统中工作时实际的工作压头和流量不仅与离心泵本身的性能有关还与管路的特性有关⑽为什么流量越大入口处真空表的读数越大而出口处压强表的读数越小答流量越大需要推动力即水池面上的大气压强与泵入口处真空度之间的压强差就越大大气压不变入口处强压就应该越小而真空度越大离心泵的轴功率N是一定的N 电动机输出功率电动机输入功率×电动机效率而轴功率N又为当N 恒量 Q与H之间关系为Q↑H ↓而而H↓P↓所以流量增大出口处压强表的读数变小⑾离心泵应选择在高效率区操作你对此如何理解答离心泵在一定转速下有一最高效率点通常称为设计点离心泵在设计点时工作最经济由于种种因素离心泵往往不可能正好在最佳工况下运转因此一般只能规定一个工作范围称为泵的高效率区⑿离心泵的送液能力为什么可以通过出口阀的调节来改变往复泵的送液能力是否采用同样的调节方法为什么答离心泵用出口阀门的开关来调节流量改变管路特性曲线调整工作点往复泵属正位移泵流量与扬程无关单位时间排液量为恒定值若把出口阀关小或关闭泵内压强便会急剧升高造成泵体管路和电机的损坏所以往泵不能用排出管路上的阀门来调节流量一定采用回路调节装置⒀试从理论上分析实验用的这台泵输送密度为1200 kg·m-3的盐水忽略粘度影响在相同量下泵的扬程是否变化同一温度下的离心泵的安装高度是否变化同一排量时的功率是否变化答本题是研究密度对离心泵有关性能参数的影响由离心泵的基本方程简化式可以看出离心泵的压头流量效率均与液体的密度无关但泵的轴功率随流体密度增大而增大即ρ↑N↑又因为其它因素不变的情况下Hg↓而安装高度减小⒁离心泵采用蜗牛形泵壳叶轮上叶片弯曲方向与叶轮旋转方向相反试定性解释以上两部件采用此种结构的理由答蜗牛形泵壳既减少流体动能的损失又将部分动能轴化为静压能叶片弯曲方向与叶轮旋转方向相反是为了减轻叶片承受液体的冲击力以免损坏⒂离心泵铭牌上标的参数是什么条件下的参数在一定转速下测定离心泵的性能参数及特性曲线有何实际意义为什么要在转速一定的条件下测量答离心泵铭牌上标出的性能参数是指该泵运行时效率最高点的性能参数因为根据以上比例定律转速对QHN均有影响只有转速一定离心泵性能曲线才能确定⒃扬程的物理意义是什么答它是指离心泵对单位重量1N的液体能提供的有效能量其单位为m即把1N重的流体从基准水平面升举的高度⒄泵的效率为什么达到最高值后又下降答由当Q升高超过设计点后Q与H的乘积就会减少所以效率会下降⒅离心泵特性曲线测定时两转子流量计如何使用为什么答两转子流量计开一关一轮流使用因为大流量会把小转子冲击到最上面损坏转子流量计⒆启动泵前为什么先切断排出管路测压口至压强表的通路如何切断答为保护压强表的指针用夹子夹住通往压强表的管子⒇记录实验数据时为什么同时取瞬时值答因为流量在波动各表上读数均在波动为减少误差必须同时读数取瞬时值实验3 恒压过滤参数的测定⑴过滤中为什么要让过滤介质平行于液面答防止空气进入漏斗影响真空抽滤⑵空气被抽入滤液瓶会导致什么后果答空气抽入滤液瓶会有许多气泡这些气泡占据滤液瓶中一定量的体积使滤液的计量不准⑶启动前为什么先用手旋转一下搅拌轴答因为长久不用怕搅拌轴粘连或锈死而损坏搅拌电机⑷为什么不允许搅拌在高速档启动答高速启动易损坏电机如同骑自行车开汽车要逐渐提速⑸如果空气从计量瓶下部漏入如何处置答放出计量瓶中的液体在旋塞上薄薄地涂一层凡士林旋塞插入后轻轻旋几下即可⑹启动真空泵前为什么先要打开放空阀7关闭旋塞4及放液阀10答打开放空阀是为了排除系统中的空气关闭旋塞4及放液阀10防止提前抽滤及把空气从放液阀抽入当抽滤开始滤液瓶中有液体时不提前关闭放液阀液体会流光⑺怎样用放空阀调节系统内的真空度旋塞顺时针旋转是开还是关系统内的真空度变大还是变小答旋塞顺时针旋转关闭出口阀系统内真空度变大⑻要降低真空表读数时采取什么措施答打开放空阀至全开真空表读数就可降低⑼停止抽滤后为什么要利用系统内的压强把吸附在吸滤器上的滤饼反冲到滤浆槽中答吸附在吸滤器上的滤饼用一般冲洗的方法不容易冲去只有靠反冲才能将其冲到滤浆槽中⑽停止抽滤后可否先放出计量瓶中的滤液然后反冲为什么答不能先放滤液滤液放出后系统容积增大压强变小反冲速度减慢⑾计算时为什么要考虑系统内的存液量答系统存液量在零刻度以下我们是从零刻度开始记时在记时前抽滤已经开始当然应该考虑系统内的存液量⑿为什么q要取平均值作出与的关系线答因为随着过滤进行滤饼加厚阻力增大单位面积通过的滤液体积是变数所以应该取平均值⒀计算时在直线上取点的位置与计算结果有无关系为什么答无关系是一条直线斜率为直线确定后该线斜率是定值⒁为什么与关系线画在方格纸上而Δp~K的关系线却标绘在双对数坐标纸上答因为的数值与比较不大所以前者可在方格纸上标绘后者应在双对数坐标纸上标绘⒂讨论实验结果应重点分析解决什么问题答1实验中不合常规的实验现象2实验结论合不合理找出原因3产生误差的原因找出改进的的办法⒃真空过滤时过滤速度随真空度如何变化为什么答过滤速度随真空度增大面增大因真空度越大绝压越小而压强差越大即过滤的推动力越大所以过滤速度随之增加⒄什么叫恒压过滤它与真空有什么关系答恒压过滤是在恒定压强差下进行的过滤恒压过滤时滤饼不断变厚致使阻力逐渐增加但因推动力作恒定因而过滤速率逐渐变小恒压过滤系统真空度不变因只有这样压强差才能恒定⒅恒压过滤时随着过滤时间的增加过滤速率如何变化答因为随着时间的推移滤饼不断变厚致使阻力逐渐增加因而过滤速率逐渐变小⒆过滤完毕为什么必须把吸滤器冲洗干净答过滤完毕吸滤器上的滤饼或残渣是湿的还比较容易冲洗如果隔一段时间滤渣干了既堵塞了介质的孔隙又牢牢粘附在吸滤器内影响下次操作⒇恒压过滤时如何保证溶液的浓度不变答①把抽滤瓶中的水倒回滤浆槽中②及时补充点清水③滤渣滤饼必须倒回滤浆槽中实验4 气~汽对流传热实验⑴为什么向电加热釜中加水至液位计上端红线以上答避免干烧造成加热管损坏⑵为什么一面向电加热釜中加水一面要观察液位计答防止水量不够或水量太多溢出⑶为什么向保温瓶中加冰水混合物答保证冷端补偿热电偶恒为0摄氏度⑷为什么将数字电压表预热答保证测量的准确性⑸为什么待水沸腾5分钟后才可调节空气流量旁路阀的开度答为使系统的换热充分恒定⑹为什么实验结束先关电压表5分钟后再关鼓风机答让鼓风机输送的冷气将系统中的热量尽快带走恢复常温⑺为什么在双对数坐标系中准数关联式近似为一条直线答因为只有在双对数坐标系中才能将非线性的准数关联式转化为线性关系⑻什么情况下用双对数坐标系作图答1测量的数据范围大2在双对数坐标系中函数关系为线性关系⑼气-汽换热的结果是什么答冷空气变成热空气水蒸气变为冷凝水⑽为什么在套管换热器上安装有一通大气的管子答为使不凝性的气体排出⑾实验中使用的孔板流量计的设计原理是什么答设计原理是柏努利方程⑿使用孔板流量计时应注意什么答不要超出测量范围⒀对组成孔板流量计的U形管中的指示液有何要求答不与被测流体反应互溶⒁所测压差与U形管的粗细有无关系答没关系⒂所测压差与U形管中的指示液的密度有无关系答有关系⒃压差与U形管中的指示液的高度差有无关系答有关系⒄旁路阀中的空气流量与传热管中的空气流量的关系是什么答反比关系⒅为什么每改变一次流量都要等5-6分钟才能读取数据答为使系统的换热充分恒定⒆本实验是由哪几大装置组成答空气鼓风系统热交换器温度控制与测量系统流量测量系统⒇准数关联式 Nu ARemPr04应用范围答1流体无相变2在圆形直管内流动3作强制湍流实验5 精馏塔的操作和塔效率的测定⑴在求理论板数时本实验为何用图解法而不用逐板计算法答相对挥发度未知而两相的平衡组成已知⑵求解q线方程时Cpmγm需用何温度答需用定性温度求解即⑶在实验过程中发生瀑沸的原因是什么如何防止溶液瀑沸如何处理答①初始加热速度过快出现过冷液体和过热液体交汇釜内料液受热不均匀②在开始阶段要缓慢加热直到料液沸腾再缓慢加大加热电压③出现瀑沸后先关闭加热电压让料液回到釜内续满所需料液在重新开始加热⑷取样分析时应注意什么答取样时塔顶塔底同步进行分析时要先分析塔顶后分析塔底避免塔顶乙醇大量挥发带来偶然误差⑸写出本实验开始时的操作步骤答①预热开始后要及时开启塔顶冷凝器的冷却水冷却水量要足够大②记下室温值接上电源按下装置上总电压开关开始加热③缓慢加热开始升温电压约为40~50伏加热至釜内料液沸腾此后每隔5~10min升电压5V左右待每块塔板上均建立液层后转入正常操作当塔身出现壁流或塔顶冷凝器出现第一滴液滴时开启塔身保温电压开至150 V整个实验过程保持保温电压不变④等各块塔板上鼓泡均匀保持加热电压不变在全回流情况下稳定操作20min左右用注射器在塔顶塔底同时取样分别取两到三次样分析结果⑹实验过程中如何判断操作已经稳定可以取样分析答判断操作稳定的条件是塔顶温度恒定温度恒定则塔顶组成恒定⑺分析样品时进料塔顶塔底的折光率由高到底如何排列答折光率由高到底的顺序是塔底进料塔顶⑻在操作过程中如果塔釜分析时取不到样品是何原因答可能的原因是釜内料液高度不够没有对取样口形成液封⑼若分析塔顶馏出液时折光率持续下降试分析原因答可能的原因是塔顶没有产品馏出造成全回流操作⑽操作过程中若发生淹塔现象是什么原因怎样处理⑾实验过程中预热速度为什么不能升高的太快答釜内料液受热不均匀发生瀑沸现象⑿在观察实验现象时为什么塔板上的液层不是同时建立答精馏时塔内的蒸汽从塔底上升下层塔板有上升蒸汽但无暇将液体塔顶出现回流液体从塔定下降塔顶先建立液层随下降液体通过各层塔板板上液层液逐渐建立⒀如果操作过程中进料浓度发生改变其它操作条件不变塔顶塔底产品的浓度如何改变答塔顶下降上升⒁如果加大回流比其它操作条件不变塔顶塔底产品的浓度如何改变答塔顶上升下降⒂如果操作时直接开始部分回流会有何后果答塔顶产品不合格⒃为什么取样分析时塔顶塔底要同步进行答打开进料转子流量计开启回流比控制器塔顶出料打开塔底自动溢流口塔底出料⒄如果在实验过程中实验室里有较浓的乙醇气味试分析原因答原因可能是塔顶冷凝器的冷却量不够塔顶上升的乙醇蒸汽没有被完全冷却下来散失于空气中⒅在实验过程中何时能观察到漏夜现象答在各层塔板尚未建立稳定的液层之前可观察到漏液现象⒆在操作过程中若进料量突然增大塔釜塔顶组成如何变化答塔顶下降上升⒇用折光仪分析时塔顶塔底进料应先分析哪一个为什么答先分析塔顶后分析塔底避免塔顶乙醇大量挥发带来偶然误差实验6 填料吸收塔流体力学特性实验⑴流体通过干填料压降与式填料压降有什么异同答当气体自下而上通过填料时产生的压降主要用来克服流经填料层的形状阻力当填料层上有液体喷淋时填料层内的部分空隙为液体所充满减少了气流通道截面在相同的条件下随液体喷淋量的增加填料层所持有的液量亦增加气流通道随液量的增加而减少通过填料层的压降将随之增加⑵填料塔的液泛和哪些因素有关答填料塔的液泛和填料的形状大小以及气液两相的流量性质等因素有关⑶填料塔的气液两相的流动特点是什么答填料塔操作时气体由下而上呈连续相通过填料层孔隙液体则沿填料表面流下形成相际接触界面并进行传质⑷填料的作用是什么答填料的作用是给通过的气液两相提供足够大的接触面积保证两相充分接触⑸从传质推动力和传质阻力两方面分析吸收剂流量和吸收剂温度对吸收过程的影响答改变吸收剂用量是对吸收过程进行调节的最常用的方法当气体流率不变时增加吸收剂流率吸收速率增加溶质吸收量增加则出口气体的组成减小回收率增大当液相阻力较小时增加液体的流量传质总系数变化较小或基本不变溶质吸收量的增加主要是由于传质平均推动力的增大引起此时吸收过程的调节主要靠传质推动力的变化当液相阻力较大时增加液体的流量传质系数大幅度增加而平均推动力可能减小但总的结果使传质速率增大溶质吸收量增加对于液膜控制的吸收过程降低操作温度吸收过程的阻力将随之减小结果使吸收效果变好降低而平均推动力或许会减小对于气膜控制的过程降低操作温度过程阻力不变但平均推动力增大吸收效果同样将变好⑹从实验数据分析水吸收氨气是气膜控制还是液膜控制还是兼而有之答水吸收氨气是气膜控制⑺填料吸收塔塔底为什么要有液封装置答液封的目的是保证塔内的操作压强⑻在实验过程中什么情况下认为是积液现象能观察到何现象答当气相流量增大使下降液体在塔内累积液面高度持续上升称之为积液⑼取样分析塔底吸收液浓度时应该注意的事项是什么答取样时注意瓶口要密封避免由于氨的挥发带来的误差⑽为什么在进行数据处理时要校正流量计的读数氨和空气转子流量计答流量计的刻度是以20℃1的空气为标准来标定只要介质不是20℃1 的空气都需要校正流量⑾如果改变吸收剂的入口温度操作线和平衡线将如何变化答平衡常数增大平衡线的斜率增大向上移动操作线不变⑿实验过程中是如何测定塔顶废气中氨的浓度答利用吸收瓶在吸收瓶中装入一定量低浓度的硫酸尾气通过吸收瓶时其中的氨气和硫酸发生中和反应收集反应所需的尾气量即可⒀在实验的过程中是否可以随时滴定分析塔底吸收液的浓度为。
《化工原理》实验思考题题目及答案
答:加大回流比地措施,一是减少馏出液量,二是加大塔釜地加热速
率和塔顶地冷凝速率.
加大回流比能提高塔顶馏出液组成,但能耗也而造成产品不合格时,要恢复正常地最快最有效地办法是什么?
答:降低采出率,即减少采出率.降低回流比.
??,当恒量,与之间关系为:↑↓而
、而↓↓所以流量增大,出口处压强表地读数变小.离心泵地流量可由泵地出口阀调节,为什么?
答:调节出口阀门开度,实际上是改变管路特性曲线,改变泵地工作点,可以调节其流量.
、什么情况下会出现“汽蚀”现象?
答:当泵地吸上高度过高,使泵内压力等于或低于输送液体温度下地饱和蒸汽压时,液体气化,气泡形成,破裂等过程中引起地剥蚀现象,称“汽蚀”现象,文档收集自网络,仅用于个人学习
、离心泵启动前为什么要先灌水排气?本实验装置中地离心泵在安装上有何特点?
答:为了防止打不上水、即气缚现象发生.
、启动泵前为什么要先关闭出口阀,待启动后,再逐渐开大?而停泵时,也要先关闭出口阀?
答:防止电机过载.因为电动机地输出功率等于泵地轴功率.根据离心泵特性曲线,当时最小,电动机输出功率也最小,不易被烧坏.而停泵时,使泵体中地水不被抽空,另外也起到保护泵进口处底阀地作用.文档收集自网络,仅用于个人学习
、汽包上装有不凝气排放口和冷凝液排放口,注意两口地安装位置特点并分析其作用?
答:冷凝器上须备有不凝气体地排放口,操作时定期排放,以保持良好地传热效果
实验八气汽对流传热综合实验
、蒸汽和空气进入通道,在测和α时为什么不同呢?答:因为在测给热系数时仅考虑间壁一侧地传热,而传热系数α文档收集自网络,仅用于个人学习
、试对实验中地阻力损失作出说明(是由哪些原因产生地,是直管阻力还是局部阻力).
化工原理实验思考题答案
实验1 单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵的出口阀门?答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。
(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么?答:阻力实验水箱中的水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水。
(3)流量为零时,U 形管两支管液位水平吗?为什么?答:水平,当u=0时 柏努利方程就变成流体静力学基本方程:21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ(4)怎样排除管路系统中的空气?如何检验系统内的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U 形管顶部的阀门,利用空气压强使U 形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
(5)为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。
(6)你在本实验中掌握了哪些测试流量、压强的方法?它们各有什么特点?答:测流量用转子流量计、测压强用U 形管压差计,差压变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U 形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。
(7)读转子流量计时应注意什么?为什么?答:读时,眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
(8)两个转子能同时开启吗?为什么?答:不能同时开启。
因为大流量会把U 形管压差计中的指示液冲走。
(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯? 答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短的时间,迅速关闭阀门,久而久之就形成习惯。
化工原理实验思考题答案.doc
实验1单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵的出口阀门?答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。
(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无耍求,为什么?答:阻力实验水箱中的水位远高•丁•离心泵,由于静压强较大使水泵泵体始终充满水, 所以不需要灌水。
(3)流量为零时,U形管两支管液位水平吗?为什么?答:水平,当u二0时柏努利方程就变成流体静力学基本方程:乙+片/朋=Z? +处/以'当Pi =卩2时,Z]=Z?(4)怎样排除管路系统中的空气?如何检验系统内的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平, 证明系统中空气已被排除干净。
(5)为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,乂可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一冃了然。
(6)你在本实验中掌握了哪些测试流量、压强的方法?它们各有什么特点?答:测流量用转子流量计、测压强用U形管压差计,差圧变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由亳安表读得,再由己知的压差 ~电流回归式算出相应的压差,可测大流量下的压强差。
(7)读转子流量计时应注意什么?为什么?答:读时,眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
(8)两个转子能同时开启吗?为什么?答:不能同时开启。
因为大流量会把U形管压差计中的指示液冲走。
(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯?答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短的时间,迅速关闭阀门, 久而久Z就形成习惯。
化工原理实验思考题答案
化工原理实验思考题答案实验1 单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵的出口阀门,答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈。
(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么,答:阻力实验水箱中的水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水。
(3)流量为零时,U形管两支管液位水平吗,为什么,答:水平,当u=0时柏努利方程就变成流体静力学基本方程:Z,P,g,Z,p,g,当p,p时,Z,Z11221212(4)怎样排除管路系统中的空气,如何检验系统内的空气已经被排除干净,答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U形管顶部的阀门,利用空气压强使U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
(5)为什么本实验数据须在双对数坐标纸上标绘,答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来的图一目了然。
)你在本实验中掌握了哪些测试流量、压强的方法,它们各有什么特点, (6 答:测流量用转子流量计、测压强用U形管压差计,差压变送器。
转子流量计,随流量的大小,转子可以上、下浮动。
U形管压差计结构简单,使用方便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测大流量下的压强差。
(7)读转子流量计时应注意什么,为什么,答:读时,眼睛平视转子最大端面处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
(8)两个转子能同时开启吗,为什么,答:不能同时开启。
因为大流量会把U形管压差计中的指示液冲走。
(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯,答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短的时间,迅速关闭阀门,久而久之就形成习惯。
(完整版)化工原理实验思考题答案
(完整版)化工原理实验思考题答案实验一流体流动阻力测定1.在对装置做排气工作时,是否一定要关闭流程尾部的出口阀?为什么?答:是的。
理由是:由离心泵特性曲线可知,流量为零时,轴功率最小,电机负荷最小,起到保护电机的作用。
2.如何检测管路中的空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内的空气带走。
关闭出口阀后,打开U 形管顶部的阀门,利用空气压强使U 形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净。
3.以水做介质所测得的λ-Re 关系能否适用于其它流体?如何应用?答:(1)适用其他种类的牛顿型流体。
理由:从)/(Re,d ελΦ=可以看出,阻力系数与流体具体流动形态无关,只与管径、粗糙度等有关。
(2)那是一组接近平行的曲线,鉴于Re 本身并不十分准确,建议选取中间段曲线,不宜用两边端数据。
Re 与流速、黏度和管径一次相关,黏度可查表。
4.在不同设备上(包括不同管径),不同水温下测定的λ-Re 数据能否关联在同一条曲线上?答:只要/d ε相同,λ-Re 的数据点就能关联在一条直线上。
5.如果测压口、孔边缘有毛刺或安装不垂直,对静压的测量有何影响?答:没有影响.静压是流体内部分子运动造成的.表现的形式是流体的位能.是上液面和下液面的垂直高度差.只要静压一定.高度差就一定.如果用弹簧压力表测量压力是一样的.所以没有影响。
实验二离心泵特性曲线测定1.试从所测实验数据分析,离心泵在启动时为什么要关闭出口阀门?答:由离心泵特性曲线可知,流量为零时,轴功率最小,电机负荷最小,起到保护电机的作用。
2.启动离心泵之前为什么要引水灌泵?如果灌泵后依然启动不起来,你认为可能的原因是什么?答:(1)离心泵不灌水很难排掉泵内的空气,导致泵空转却不排水;(2)泵不启动可能是电路问题或泵本身已经损坏,即使电机的三相电接反,仍可启动。
3.为什么用泵的出口阀门调节流量?这种方法有什么优缺点?是否还有其他方法调节流量?答:(1)调节出口阀门开度,实际上是改变管路特性曲线,改变泵的工作点,从而起到调节流量的作用;(2)这种方法的优点时方便、快捷,流量可以连续变化;缺点是当阀门关小时,会增大流动阻力,多消耗能量,不经济;(3)还可以改变泵的转速、减小叶轮直径或用双泵并联操作。
化工原理实验思考题标准标准答案
个人收集整理仅供参考学习实验 1单项流动阻力测定(1)启动离心泵前,为什么必须关闭泵地出口阀门?答:由离心泵特性曲线知,流量为零时,轴功率最小,电动机负荷最小,不会过载烧毁线圈 .(2)作离心泵特性曲线测定时,先要把泵体灌满水以防止气缚现象发生,而阻力实验对泵灌水却无要求,为什么? b5E2RGbCAP答:阻力实验水箱中地水位远高于离心泵,由于静压强较大使水泵泵体始终充满水,所以不需要灌水 .(3)流量为零时, U形管两支管液位水平吗?为什么?答:水平,当u=0 时柏努利方程就变成流体静力学基本方程:Z1P1g Z 2p2g,当p1p2时, Z1Z 2(4)怎样排除管路系统中地空气?如何检验系统内地空气已经被排除干净?答:启动离心泵用大流量水循环把残留在系统内地空气带走. 关闭出口阀后,打开 U 形管顶部地阀门,利用空气压强使 U形管两支管水往下降,当两支管液柱水平,证明系统中空气已被排除干净 . p1EanqFDPw(5)为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,用对数坐标既可以把大数变成小数,又可以把小数扩大取值范围,使坐标点更为集中清晰,作出来地图一目了然 . DXDiTa9E3d(6)你在本实验中掌握了哪些测试流量、压强地方法?它们各有什么特点?答:测流量用转子流量计、测压强用 U 形管压差计,差压变送器 . 转子流量计,随流量地大小,转子可以上、下浮动 .U 形管压差计结构简单,使用方便、经济 . 差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知地压差 ~电流回归式算出相应地压差,可测大流量下地压强差 . RTCrpUDGiT(7)读转子流量计时应注意什么?为什么?答:读时,眼睛平视转子最大端面处地流量刻度. 如果仰视或俯视,则刻度不准,流量就全有误差 .(8)两个转子能同时开启吗?为什么?答:不能同时开启 . 因为大流量会把U形管压差计中地指示液冲走.(9)开启阀门要逆时针旋转、关闭阀门要顺时针旋转,为什么工厂操作会形成这种习惯?答:顺时针旋转方便顺手,工厂遇到紧急情况时,要在最短地时间,迅速关闭阀门,久而久之就形成习惯 . 当然阀门制造商也满足客户地要求,阀门制做成顺关逆开 . 5PCzVD7HxA答:使用前先通电预热15 分钟,另外,调好零点(旧设备),新设备,不需要调零点 . 如果有波动,取平均值 .1/36(11)假设将本实验中地工作介质水换为理想流体,各测压点地压强有何变化?为什么?答:压强相等,理想流体u=0,磨擦阻力 F=0,没有能量消耗,当然不存在压强差.Z1P1g u12 2 g Z 2p2g u222g ,∵d1=d2∴u1=u2又∵ z1=z2(水平管)∴P1=P2(12)离心泵送液能力,为什么可以通过出口阀调节改变?往复泵地送液能力是否也可采用同样地调节方法?为什么? jLBHrnAILg答:离心泵送液能力可以通过调节出口阀开度来改变管路特性曲线,从而使工作点改变. 往复泵是正往移泵流量与扬程无关 . 若把出口堵死,泵内压强会急剧升高,造成泵体,管路和电机地损坏 . xHAQX74J0X(13)本实验用水为工作介质做出地λ -Re 曲线,对其它流体能否使用?为什么?答:能用,因为雷诺准数是一个无因次数群,它允许d、u、、变化.(14)本实验是测定等径水平直管地流动阻力,若将水平管改为流体自下而上流动地垂直管,从测量两取压点间压差地倒置 U型管读数 R到 P f地计算过程和公式是否与水平管完全相同?为什么? LDAYtRyKfE答:过程一样,公式(通式)相同,R 值地计算结果不同 .通式: p1 p2(A B ) gR B gz水平放置: z=0p1p2( A B )gR垂直放置: z=L (管长)p1p2( AB )gR gL(15)测试时为什么要取同一时刻下地瞬时数据?答:流体流动时,由于诸种原因,各参数地值是波动地,为了减少误差,应取瞬时值、即同时读数 .(16)作λ- Re图时,依点画线用什么工具?点在线地一侧还是两侧?怎样提高做图地精确度?做图最忌讳什么? Zzz6ZB2Ltk答:用曲线板或曲线尺画曲线,直尺画直线. 点应在线地两侧,以离线地距离最近为原则 . 最忌讳徒手描 .(17)实验结果讨论中,应讨论什么?答:(1)讨论异常现象发生地原因;(2)你做出来地结果(包括整理后地数据、画地图等)与讲义中理论值产生误差地原因 . ( 3)本实验应如何改进 . dvzfvkwMI1(18)影响流动型态地因素有哪些?用Re判断流动型态地意义何在?答:影响流动类型地因素有:内因:流动密度、粘度;外因:管径d、流速u,即R e du. 用它判断流动类型,什么样地流体、什么样地管子,流速等均适用,这样,就把复杂问题简单化了,规律化了,易学、易用易于推广. rqyn14ZNXI(19)直管摩擦阻力地来源是什么?答:来源于流体地粘性F A u y 流体在流动时地内摩擦,是流体阻力地内因或依据.其外因或内部条件可表示为:内摩擦力F与两流体层地速度差成正比;与两层之间地垂直距离y 成反比;与两层间地接触面积A 与成正比 . EmxvxOtOco(20)影响直管阻力地因素是什么?如何影响?答:根据 h f lu 2 2d 直管助力与管长l、管经d、速度u、磨擦系数有关系.它与、2l 、u成正比,与d成反比.实验 2离心泵特性曲线地测定⑴ 为什么启动离心泵前要向泵内注水?如果注水排气后泵仍启动不起来,你认为可能是什么原因?答:为了防止打不上水、即气缚现象发生. 如果注水排完空气后还启动不起来. ①可能是泵入口处地止逆阀坏了,水从管子又漏回水箱. ②电机坏了,无法正常工作 . SixE2yXPq5⑵为什么离心泵启动时要关闭出口阀门?答:防止电机过载 . 因为电动机地输出功率等于泵地轴功率N.根据离心泵特性曲线,当 Q=0时 N最小,电动机输出功率也最小,不易被烧坏 . 6ewMyirQFL⑶离心泵特性曲线测定过程中 Q 0 点不可丢,为什么?答: Q=0 点是始点,它反映了初始状态,所以不可丢. 丢了,做出来地图就有缺憾.⑷ 启动离心泵时,为什么先要按下功率表分流开关绿色按钮?答:为了保护功率表 .⑸ 为什么调节离心泵地出口阀门可调节其流量?这种方法有什么优缺点?是否还有其它方法调节泵地流量?答:调节出口阀门开度,实际上是改变管路特性曲线,改变泵地工作点,可以调节其流量 . 这种方法优点是方便、快捷、流量可以连续变化,缺点是阀门关小时,增大流动阻力,多消耗一部分能量、不很经济 . 也可以改变泵地转速、减少叶轮直径,生产上很少采用 . 还可以用双泵并联操作 . kavU42VRUs个人收集整理 仅供参考学习⑹ 正常工作地离心泵,在其进口管上设置阀门是否合理,为什么?答:不合理,因为水从水池或水箱输送到水泵靠地是液面上地大气压与泵入口处真空度产生地压强差,将水从水箱压入泵体,由于进口管,安装阀门,无疑增大 这一段管路地阻力 而使流体无足够地压强差实现这一流动过程⑺ 为什么在离心泵进口管下安装底阀?从节能观点看, 底阀地装设是否有利?你认为应如何改进?答:底阀是单向止逆阀,水只能从水箱或水池抽到泵体,而绝不能从泵流回水箱,目地是保持泵内始终充满水,防止气缚现象发生 . 从节能观点看,底阀地装设 肯定产生阻力而耗能. 既不耗能,又能防止水倒流,这是最好不过地 了. M2ub6vSTnP ⑻为什么停泵时,要先关闭出口阀,再关闭进口阀?答:使泵体中地水不被抽空,另外也起到保护泵进口处底阀地作用.⑼ 离心泵地特性曲线是否与连结地管路系统有关?答:离心泵地特性曲线与管路无关 . 当离心泵安装在特定地管路系统中工作时, 实际地工作 压头 和流 量不 仅与离 心泵 本身 地性 能有关 ,还 与管 路地 特性有 关. 0YujCfmUCw ⑽ 为什么流量越大,入口处真空表地读数越大,而出口处压强表地读数越小?答:流量越大,需要推动力即水池面上地大气压强与泵入口处真空度之间地压强差就越大 . 大气压不变,入口处强压就应该越小,而真空度越大,离心泵地轴功率N 是一定地 N=电动机输出功率 =电动机输入功率×电动机效率,而轴功率 N 又为:N N e QH 102, 当 N=恒量, Q 与 H 之间关系为: Q ↑H ↓而Hp g 而 H ↓P ↓所以流量增大,出口处压强表地读数变小. eUts8ZQVRd⑾ 离心泵应选择在高效率区操作,你对此如何理解?答:离心泵在一定转速下有一最高效率点,通常称为设计点 . 离心泵在设计点时工作最经济,由于种种因素,离心泵往往不可能正好在最佳工况下运转,因此,一般 只能规定一个工作范围,称为泵地高效率区⑿ 离心泵地送液能力为什么可以通过出口阀地调节来改变?往复泵地送液能力是否采用同样地调节方法?为什么?答:离心泵用出口阀门地开、关来调节流量改变管路特性曲线,调整工作点 . 往复泵属正位移泵,流量与扬程无关,单位时间排液量为恒定值 . 若把出口阀关小,或关闭,泵内压强便会急剧升高,造成泵体、管路和电机地损坏 . 所以往泵不能用排出管路上地阀门来调节流量,一定采用回路调节装置 . GMsIasNXkA-3⒀ 试从理论上分析,实验用地这台泵输送密度为 1200 kg ·m 地盐水,(忽略粘度影响),在. sQsAEJkW5T . y6v3ALoS89相同量下泵地扬程是否变化?同一温度下地离心泵地安装高度是否变化?同一排量时地功率是否变化?答:本题是研究密度对离心泵有关性能参数地影响. 由离心泵地基本方程简化式:H T u2 c2 cos2g 可以看出离心泵地压头,流量、效率均与液体地密度无关,但泵地轴功率随流体密度增大而增大. 即:N N e QH 102ρ↑N↑.TIrRGchYzg 又因为H p p g u 2 2g H p p g其它因素不变地情况下g a11 f 0 1a1Hg↓而安装高度减小 .⒁离心泵采用蜗牛形泵壳,叶轮上叶片弯曲方向与叶轮旋转方向相反 . 试定性解释以上两部件采用此种结构地理由 .答:蜗牛形泵壳,既减少流体动能地损失,又将部分动能轴化为静压能. 叶片弯曲方向与叶轮旋转方向相反,是为了减轻叶片承受液体地冲击力,以免损坏.⒂ 离心泵铭牌上标地参数是什么条件下地参数?在一定转速下测定离心泵地性能参数及特性曲线有何实际意义?为什么要在转速一定地条件下测量?答:离心泵铭牌上标出地性能参数是指该泵运行时效率最高点地性能参数. 因为Q1Q2n1n2 ,12122,1213根据以上比例定律,转速对 Q、H H n n N N n nH、 N 均有影响 . 只有转速一定,离心泵性能曲线才能确定 . 7EqZcWLZNX⒃ 扬程地物理意义是什么?答:它是指离心泵对单位重量(1N)地液体能提供地有效能量,其单位为 m.即把 1N 重地流体从基准水平面升举地高度 . lzq7IGf02E⒄ 泵地效率为什么达到最高值后又下降?答:由 N N e QH 102当N不变时Q H当Q升高超过设计点后,Q与H地乘积就会减少所以效率会下降.⒅ 离心泵特性曲线测定时,两转子流量计如何使用?为什么?答:两转子流量计开一关一,轮流使用,因为大流量会把小转子冲击到最上面,损坏转子流量计 .⒆ 启动泵前,为什么先切断排出管路测压口至压强表地通路?如何切断?答:为保护压强表地指针,用夹子夹住通往压强表地管子.⒇ 记录实验数据时,为什么同时取瞬时值?答:因为流量在波动,各表上读数均在波动,为减少误差,必须同时读数取瞬时值.实验 3 恒压过滤参数地测定⑴过滤中,为什么要让过滤介质平行于液面? 答:防止空气进入漏斗,影响真空抽滤 .⑵ 空气被抽入滤液瓶会导致什么后果?答:空气抽入滤液瓶会有许多气泡, 这些气泡占据滤液瓶中一定量地体积, 使滤液地计量不准 .⑶ 启动前,为什么先用手旋转一下搅拌轴?答:因为长久不用,怕搅拌轴粘连,或锈死,而损坏搅拌电机 . ⑷ 为什么不允许搅拌在高速档启动?答:高速启动易损坏电机,如同骑自行车,开汽车,要逐渐提速.⑸ 如果空气从计量瓶下部漏入,如何处置?答:放出计量瓶中地液体, 在旋塞上薄薄地涂一层凡士林, 旋塞插入后,轻轻旋几下,即可 .⑹ 启动真空泵前,为什么先要打开放空阀 7?关闭旋塞 4 及放液阀 10?答:打开放空阀是为了排除系统中地空气,关闭旋塞 4 及放液阀 10,防止提前抽滤,及把空气从放液阀抽入 . 当抽滤开始滤液瓶中有液体时,不提前关闭放液阀,液 体会流光 . zvpgeqJ1hk⑺ 怎样用放空阀调节系统内地真空度?旋塞顺时针旋转, 是开还是关 ?系统内地真空度变大还是变小?答:旋塞顺时针旋转 ,关闭出口阀,系统内真空度变大 . ⑻ 要降低真空表读数时,采取什么措施? 答:打开放空阀至全开,真空表读数就可降低.⑼ 停止抽滤后,为什么要利用系统内地压强把吸附在吸滤器上地滤饼反冲到滤浆槽中?答:吸附在吸滤器上地滤饼, 用一般冲洗地方法不容易冲去, 只有靠反冲才能将其冲到滤浆槽中 .⑽ 停止抽滤后,可否先放出计量瓶中地滤液,然后反冲?为什么?答:不能先放滤液,滤液放出后,系统容积增大,压强变小,反冲速度减慢.⑾ 计算时,为什么要考虑系统内地存液量?答:系统存液量在零刻度以下, 我们是从零刻度开始记时, 在记时前,抽滤已经开始,当然应该考虑系统内地存液量 . NrpoJac3v1⑿ 为什么 q 要取平均值 q ?作出 q 与q 地关系线?答:因为随着过滤进行,滤饼加厚,阻力增大,单位面积通过地滤液体积是变数,所以应该取平均值 . q ~q 的关系线 ,本处省略.⒀ 计算 2 K 时,在直线上取点地位置与计算结果有无关系?为什么?答:无关系 .q2q K2q e K是一条直线,斜率为 2 K 直线确定后,该线斜率是定6/36个人收集整理仅供参考学习⒁为什么q与q 关系线画在方格纸上?而p~ K 地关系线却标绘在双对数坐标纸上?答:因为 q ~q 地数值与p ~ K 比较不大,所以前者可在方格纸上标绘,后者应在双对数坐标纸上标绘 .⒂ 讨论实验结果,应重点分析、解决什么问题?答:(1)实验中不合常规地实验现象;( 2)实验结论合不合理 . 找出原因;(3)产生误差地原因,找出改进地地办法 . 1nowfTG4KI⒃ 真空过滤时,过滤速度随真空度如何变化?为什么?答:过滤速度随真空度增大面增大. 因真空度越大,绝压越小而压强差越大 . 即过滤地推动力越大,所以过滤速度随之增加 . fjnFLDa5Zo⒄ 什么叫恒压过滤?它与真空有什么关系?答:恒压过滤是在恒定压强差下进行地过滤. 恒压过滤时,滤饼不断变厚致使阻力逐渐增加,但因推动力作p 恒定,因而过滤速率逐渐变小. 恒压过滤,系统真空度不变,因只有这样压强差才能恒定. tfnNhnE6e5⒅ 恒压过滤时,随着过滤时间地增加,过滤速率如何变化?答:因为随着时间地推移,滤饼不断变厚致使阻力逐渐增加,因而过滤速率逐渐变小.⒆过滤完毕,为什么必须把吸滤器冲洗干净?答:过滤完毕,吸滤器上地滤饼或残渣是湿地,还比较容易冲洗. 如果隔一段时间,滤渣干了既堵塞了介质地孔隙,又牢牢粘附在吸滤器内,影响下次操作 . HbmVN777sL⒇恒压过滤时,如何保证溶液地浓度不变?答:①把抽滤瓶中地水倒回滤浆槽中. ②及时补充点清水 . ③滤渣(滤饼)必须倒回滤浆槽中 .实验 4气~汽对流传热实验⑴ 为什么向电加热釜中加水至液位计上端红线以上?答:避免干烧,造成加热管损坏⑵ 为什么一面向电加热釜中加水一面要观察液位计?答:防止水量不够或水量太多溢出.⑶ 为什么向保温瓶中加冰水混合物?答:保证冷端补偿热电偶恒为0摄氏度.⑷为什么将数字电压表预热?答:保证测量地准确性 .⑸为什么待水沸腾 5 分钟后,才可调节空气流量旁路阀地开度?答:为使系统地换热充分恒定.⑹为什么实验结束先关电压表, 5 分钟后再关鼓风机?答:让鼓风机输送地冷气将系统中地热量尽快带走,恢复常温.⑺ 为什么在双对数坐标系中准数关联式近似为一条直线?答:因为只有在双对数坐标系中才能将非线性地准数关联式转化为线性关系.7/36个人收集整理仅供参考学习答:(1)测量地数据范围大 . (2)在双对数坐标系中函数关系为线性关系.⑼气- 汽换热地结果是什么?答:冷空气变成热空气;水蒸气变为冷凝水.⑽ 为什么在套管换热器上安装有一通大气地管子?答:为使不凝性地气体排出.⑾ 实验中使用地孔板流量计地设计原理是什么?答:设计原理是柏努利方程.⑿ 使用孔板流量计时应注意什么?答:不要超出测量范围 .⒀对组成孔板流量计地U形管中地指示液有何要求?答:不与被测流体反应,互溶.⒁所测压差与 U形管地粗细有无关系?答:没关系 .⒂所测压差与 U形管中地指示液地密度有无关系?答:有关系 .⒃压差与 U形管中地指示液地高度差有无关系?答:有关系 .⒄ 旁路阀中地空气流量与传热管中地空气流量地关系是什么?答:反比关系 .⒅为什么每改变一次流量都要等5-6 分钟才能读取数据?答:为使系统地换热充分恒定.⒆ 本实验是由哪几大装置组成?答:空气鼓风系统,热交换器,温度控制与测量系统,流量测量系统.m0.4⒇准数关联式 Nu=ARePr 应用范围?答:(1)流体无相变,( 2)在圆形直管内流动,(3)作强制湍流实验 5精馏塔地操作和塔效率地测定⑴ 在求理论板数时,本实验为何用图解法,而不用逐板计算法?答:相对挥发度未知,而两相地平衡组成已知.⑵求解 q 线方程时, C p,m,γm需用何温度?答:需用定性温度求解,即:t (t F t b ) 2⑶ 在实验过程中,发生瀑沸地原因是什么?如何防止溶液瀑沸?如何处理?答;① 初始加热速度过快,出现过冷液体和过热液体交汇,釜内料液受热不均匀.②在开始阶段要缓慢加热 , 直到料液沸腾,再缓慢加大加热电压.③ 出现瀑沸后,先关闭加热电压,让料液回到釜内,续满所需料液,在重新开始加热.⑷ 取样分析时,应注意什么?答:取样时,塔顶、塔底同步进行. 分析时,要先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误差 . V7l4jRB8Hs⑸写出本实验开始时地操作步骤.答:①预热开始后,要及时开启塔顶冷凝器地冷却水,冷却水量要足够大. ②记下室温值,接上电源,按下装置上总电压开关,开始加热 . ③缓慢加热,开始升温电压约为40~50 伏,加热至釜内料液沸腾,此后每隔 5~10min 升电压 5V 左右,待每块塔板上均建立液层后,转入正常操作 .8/36当塔身出现壁流或塔顶冷凝器出现第一滴液滴时,开启塔身保温电压,开至150 V,整个实验过程保持保温电压不变. 83lcPA59W9④等各块塔板上鼓泡均匀,保持加热电压不变,在全回流情况下稳定操作20min 左右,用注射器在塔顶,塔底同时取样,分别取两到三次样,分析结果. mZkklkzaaP⑹ 实验过程中,如何判断操作已经稳定,可以取样分析?答:判断操作稳定地条件是:塔顶温度恒定. 温度恒定,则塔顶组成恒定.⑺ 分析样品时,进料、塔顶、塔底地折光率由高到底如何排列?答: 折光率由高到底地顺序是:塔底,进料,塔顶 .⑻在操作过程中,如果塔釜分析时取不到样品,是何原因?答:可能地原因是:釜内料液高度不够,没有对取样口形成液封.⑼ 若分析塔顶馏出液时,折光率持续下降,试分析原因?答:可能地原因是:塔顶没有产品馏出,造成全回流操作 .⑽ 操作过程中,若发生淹塔现象,是什么原因?怎样处理?⑾ 实验过程中,预热速度为什么不能升高地太快?答:釜内料液受热不均匀,发生瀑沸现象.⑿ 在观察实验现象时,为什么塔板上地液层不是同时建立?答:精馏时,塔内地蒸汽从塔底上升,下层塔板有上升蒸汽但无暇将液体;塔顶出现回流液体,从塔定下降,塔顶先建立液层,随下降液体通过各层塔板,板上液层液逐渐建立 . AVktR43bpw⒀ 如果操作过程中,进料浓度发生改变,其它操作条件不变,塔顶、塔底产品地浓度如何改变?答:塔顶 x D下降, x W上升⒁ 如果加大回流比,其它操作条件不变,塔顶、塔底产品地浓度如何改变?答:塔顶 x D上升, x W下降.⒂ 如果操作时,直接开始部分回流,会有何后果?答:塔顶产品不合格 .⒃ 为什么取样分析时,塔顶、塔底要同步进行?答:打开进料转子流量计,开启回流比控制器,塔顶出料,打开塔底自动溢流口,塔底出料 .⒄ 如果在实验过程中,实验室里有较浓地乙醇气味,试分析原因?答:原因可能是:塔顶冷凝器地冷却量不够,塔顶上升地乙醇蒸汽没有被完全冷却下来,散失于空气中 .⒅ 在实验过程中,何时能观察到漏夜现象?答:在各层塔板尚未建立稳定地液层之前,可观察到漏液现象.⒆ 在操作过程中,若进料量突然增大,塔釜、塔顶组成如何变化?答:塔顶 x D下降, x W上升.⒇ 用折光仪分析时,塔顶、塔底、进料应先分析哪一个?为什么?答:先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误差.实验 6填料吸收塔流体力学特性实验9/36⑴ 流体通过干填料压降与式填料压降有什么异同?答:当气体自下而上通过填料时产生地压降主要用来克服流经填料层地形状阻力 . 当填料层上有液体喷淋时,填料层内地部分空隙为液体所充满,减少了气流通道截面,在相同地条件下,随液体喷淋量地增加,填料层所持有地液量亦增加,气流通道随液量地增加而减少,通过填料层地压降将随之增加 . ORjBnOwcEd⑵ 填料塔地液泛和哪些因素有关?答:填料塔地液泛和填料地形状、大小以及气液两相地流量、性质等因素有关.⑶ 填料塔地气液两相地流动特点是什么?答:填料塔操作时 . 气体由下而上呈连续相通过填料层孔隙,液体则沿填料表面流下,形成相际接触界面并进行传质 . 2MiJTy0dTT⑷ 填料地作用是什么?答:填料地作用是给通过地气液两相提供足够大地接触面积,保证两相充分接触.⑸ 从传质推动力和传质阻力两方面分析吸收剂流量和吸收剂温度对吸收过程地影响?答:改变吸收剂用量是对吸收过程进行调节地最常用地方法,当气体流率G 不变时,增加吸收剂流率,吸收速率 N A增加,溶质吸收量增加,则出口气体地组成y2减小,回收率增大 . 当液相阻力较小时,增加液体地流量,传质总系数变化较小或基本不变,溶质吸收量地增加主要是由于传质平均推动力y m地增大引起,此时吸收过程地调节主要靠传质推动力地变化 . 当液相阻力较大时,增加液体地流量,传质系数大幅度增加,而平均推动力可能减小,但总地结果使传质速率增大,溶质吸收量增加 . 对于液膜控制地吸收过程,降低操作温度,吸收过程地阻力1 K y a m k y a 将随之减小,结果使吸收效果变好,y2降低,而平均推动力y m或许会减小.对于气膜控制地过程,降低操作温度,过程阻力 1 K y a m k y a 不变,但平均推动力增大,吸收效果同样将变好gIiSpiue7A⑹ 从实验数据分析水吸收氨气是气膜控制还是液膜控制、还是兼而有之?答:水吸收氨气是气膜控制.⑺ 填料吸收塔塔底为什么要有液封装置?答:液封地目地是保证塔内地操作压强.⑻ 在实验过程中,什么情况下认为是积液现象,能观察到何现象?答:当气相流量增大,使下降液体在塔内累积,液面高度持续上升,称之为积液.⑼取样分析塔底吸收液浓度时,应该注意地事项是什么?答:取样时,注意瓶口要密封,避免由于氨地挥发带来地误差.⑽为什么在进行数据处理时,要校正流量计地读数(氨和空气转子流量计)?答:流量计地刻度是以 20℃,1 atm地空气为标准来标定 . 只要介质不是 20℃,1 atm 地空气,都需要校正流量.⑾ 如果改变吸收剂地入口温度,操作线和平衡线将如何变化?答:平衡常数 m 增大,平衡线地斜率增大,向上移动;操作线不变.⑿ 实验过程中,是如何测定塔顶废气中氨地浓度?答:利用吸收瓶 . 在吸收瓶中装入一定量低浓度地硫酸,尾气通过吸收瓶时,其中地。
(完整版)化工原理实验(思考题答案)
(完整版)化⼯原理实验(思考题答案)实验1 流体流动阻⼒测定1. 启动离⼼泵前,为什么必须关闭泵的出⼝阀门?答:由离⼼泵特性曲线知,流量为零时,轴功率最⼩,电动机负荷最⼩,不会过载烧毁线圈。
2. 作离⼼泵特性曲线测定时,先要把泵体灌满⽔以防⽌⽓缚现象发⽣,⽽阻⼒实验对泵灌⽔却⽆要求,为什么?答:阻⼒实验⽔箱中的⽔位远⾼于离⼼泵,由于静压强较⼤使⽔泵泵体始终充满⽔,所以不需要灌⽔。
3. 流量为零时,U 形管两⽀管液位⽔平吗?为什么?答:⽔平,当u=0时柏努利⽅程就变成流体静⼒学基本⽅程:21212211,,Z Z p p g p Z g P Z ==+=+时当ρρ4. 怎样排除管路系统中的空⽓?如何检验系统内的空⽓已经被排除⼲净?答:启动离⼼泵⽤⼤流量⽔循环把残留在系统内的空⽓带⾛。
关闭出⼝阀后,打开U 形管顶部的阀门,利⽤空⽓压强使U 形管两⽀管⽔往下降,当两⽀管液柱⽔平,证明系统中空⽓已被排除⼲净。
5. 为什么本实验数据须在双对数坐标纸上标绘?答:因为对数可以把乘、除变成加、减,⽤对数坐标既可以把⼤数变成⼩数,⼜可以把⼩数扩⼤取值范围,使坐标点更为集中清晰,作出来的图⼀⽬了然。
6. 你在本实验中掌握了哪些测试流量、压强的⽅法?它们各有什么特点?答:测流量⽤转⼦流量计、测压强⽤U 形管压差计,差压变送器。
转⼦流量计,随流量的⼤⼩,转⼦可以上、下浮动。
U 形管压差计结构简单,使⽤⽅便、经济。
差压变送器,将压差转换成直流电流,直流电流由毫安表读得,再由已知的压差~电流回归式算出相应的压差,可测⼤流量下的压强差。
7. 读转⼦流量计时应注意什么?为什么?答:读时,眼睛平视转⼦最⼤端⾯处的流量刻度。
如果仰视或俯视,则刻度不准,流量就全有误差。
8. 假设将本实验中的⼯作介质⽔换为理想流体,各测压点的压强有何变化?为什么?答:压强相等,理想流体u=0,磨擦阻⼒F=0,没有能量消耗,当然不存在压强差。
,2222222111g u g p Z g u g P Z ++=++ρρ∵d 1=d 2 ∴u 1=u 2 ⼜∵z 1=z 2(⽔平管)∴P 1=P 29. 本实验⽤⽔为⼯作介质做出的λ-Re 曲线,对其它流体能否使⽤?为什么?答:能⽤,因为雷诺准数是⼀个⽆因次数群,它允许d 、u 、ρ、变化。
化工原理实验课后思考题答案及习题
真验一流体震动阻力的测定之阳早格格创做1.举止尝试系统的排气处事时,是可应关关系统的出心阀门?为什么?问:正在举止尝试系统的排气时,不该关关系统的出心阀门,果为出心阀门是排气的通讲,若关关,将无法排气,开用离心泵后会爆收气缚局里,无法输支液体.2.怎么样考验系统内的气氛已被排除搞洁?问:可通过瞅察离心泵进心处的真空表战出心处压力表的读数,正在开机前若真空表战压力表的读数均为整,标明系统内的气氛已排搞洁;若开机后真空表战压力表的读数为整,则标明,系统内的气氛出排搞洁. 3.正在U形压好计上拆设“仄稳阀”有何效用?正在什么情况下它是开着的,又正在什么情况下它该当关关的?问:用去改变流经阀门的震动阻力以达到安排流量的手段,其效用对付象是系统的阻力,仄稳阀不妨将新的火量依照安排预计的比率仄稳调配,各支路共时按比率删减,仍旧谦脚目前气候需要下的部分背荷的流量需要,起到仄稳的效用.仄稳阀正在投运时是挨开的,仄常运止时是关关的.4.U止压好计的整位应怎么样矫正?问:挨开仄稳阀,关关二个停止阀,即可U止压好计举止整面校验.5.为什么本真验数据须正在对付数坐标纸上举止标画?问:为对付数不妨把乘、除果形成加、减,用对付数坐标既不妨把大数形成小数,又不妨把小数夸大与值范畴,使坐标面更为集结浑晰,做出去的图一目了然.6.本真验中掌握了哪些尝试流量、压强的要领,它们有什么个性?问:测流量用转子流量计、测压强用U形管压好计,好压变支器.转子流量计,随流量的大小,转子不妨上、下浮动.U形管压好计结构简朴,使用便当、经济.好压变支器,将压好变换成直流电流,直流电流由毫安表读得,再由已知的压好~电流返回式算出相映的压好,可测大流量下的压强好.7.是可要关关过程尾部的流量安排问:不克不迭关关流体阻力的测定主要根据压头去决定;尾部的流量调解阀;起的效用是调解出流量;由于尝试管讲管径恒定;根据出流量不妨决定管讲内流体流速;而流速分歧所测得的阻力值是分歧的;那个正在火力预计速查表中也有反映出的.您正在本量尝试的时间是要挨开流量调解阀的;肯定正在尾部会有一个流量计;当出溜一段时间后;管内流体流态宁静后;即可尝试.正在尝试前;校核设备战仪容时;流量调解阀是关关的;当尝试时肯定是挨开的8.何如排除管路系统中的气氛?怎么样考验系统内的气氛已经被排除搞洁?问:开用离心泵用大流量火循环把残留正在系统内的气氛戴走.关关出心阀后,挨开U形管顶部的阀门,利用气氛压强使U形管二支管火往下落,当二支管液柱火仄,说明系统中气氛已被排除搞洁.9.以火做介量所测得的λ-Re关系是可用于其余流体?问:不妨.果为λ=f(Re,ε/d),即λ-Re关系于管内介量种类无关,只与管子的相对付细糙度有关.所以只消相对付细糙度相共,不管流体种类怎么样,λ-Re 关系便皆相共.10.正在分歧设备上,分歧火温下测定的λ~Re数据是可联系正在共一条直线上?问:λ=f(Re,ε/d),即λ~Re数据是可联系与决于相对付细糙度是可相共.正在分歧设备上(包罗分歧管径),分歧火温下测定的λ~Re数据,若其对付应的相对付细糙度相共,则不妨联系正在共一条直线上,与火温无关.11.测压心,孔边沿有毛刺、拆置不笔直,对付静压丈量有何效用?问:不效用.静压是流体里里分子疏通制成的.表示的形式是流体的位能.是上液里战下液里的笔直下度好.只消静压一定.下度好便一定.如果用弹簧压力表丈量压力是一般的.所以不效用.12.正在对付拆置搞排气处事时,是可一定要关关过程尾部的出心阀?为什么?问:对付拆置搞排气处事时,先要挨开出心阀,使流体震动宁静后,再关关过程尾部的出心阀,那样可使管中有较大压力使得气体排出.排气时出心阀一定要关关,以预防排气不充分.真验二离心泵1.离心泵开用前为什么要先灌火排气?本真验拆置中的离心泵正在拆置上有何个性?问:为了预防挨不上火、即气缚局里爆收.2.开用泵前为什么要关关出心阀,开用后,再渐渐开大?停泵时,也要先关关出心阀?问:预防电机过载.果为电效果的输出功率等于泵的轴功率N.根据离心泵个性直线,当Q=0时N最小,电效果输出功率也最小,阻挡易被烧坏.而停泵时,使泵体中的火不被抽空,其余也起到呵护泵进心处底阀的效用.3.离心泵的个性直线是可与连交的管路系统有关?问:离心泵的个性直线与管路无关.当离心泵拆置正在特定的管路系统中处事时,本量处事压头战流量不但是与离心泵自己的本能有关,还与管路的个性有关.4.离心泵流量删大,压力表与真空表的数值怎么样变更?为什么?问:流量越大,出心处真空表的读数越大,而出心处压强表的读数越小.流量越大,需要推能源即火池里上的大气压强与泵出心处真空度之间的压强好便越大.大气压稳定,出心处强压便该当越小,而真空度越大,离心泵的轴功率N是一定的N=电效果输出功率=电效果输进功率×电效果效用,而轴功率N又为:()()ηη102ρN e==,当N=恒量,Q与H之间关QHN系为:Q↑H↓而g=而H↓P↓所以流量删大,出心处压强表的读数Hρp变小.5.为什么用泵的出心阀门安排流量?那种要领有什么劣缺面?其余要领安排流量?问:用出心阀门调解流量而不必泵前阀门调解流量包管泵内末究充谦火,用泵前阀门安排过分时会制成泵内出现背压,使叶轮氧化,腐蚀泵.另有的安排办法便是减少变频拆置.6.什么情况下会出现“汽蚀”局里?问:当泵的吸上下度过下,使泵内压力等于或者矮于输支液体温度下的鼓战蒸汽压时,液体气化,气泡产死,破裂等历程中引起的剥蚀局里,称“汽蚀”局里,7.离心泵正在其进心管上拆置安排阀门是可合理?为什么?问:分歧理,果为火从火池或者火箱输支到火泵靠的是液里上的大气压与泵出心处真空度爆收的压强好,将火从火箱压进泵体,由于进心管,拆置阀门,无疑删大那一段管路的阻力而使流体无脚够的压强好真止那一震动历程.8.为什么开用离心泵前要背泵内注火?如果注火排气后泵仍开用不起去,您认为大概是什么本果?问:为了预防挨不上火、即气缚局里爆收.如果注火排完气氛后还开用不起去.①大概是泵出心处的止顺阀坏了,火从管子又漏回火箱.②电机坏了,无法仄常处事.9.为什么安排离心泵的出心阀门可安排其流量?那种要领有什么劣缺面?是可另有其余要领安排泵的流量?问:安排出心阀门开度,本量上是改变管路个性直线,改变泵的处事面,不妨安排其流量.那种要领便宜:便当、快速、流量不妨连绝变更,缺面:阀门关小时,删大震动阻力,多消耗一部分能量、不经济.也不妨改变泵的转速、缩小叶轮直径,死产上很少采与.还不妨用单泵并联支配.10.离心泵开用后,如果不开出心阀门,压力表读数是可会渐渐降下?为什么?问:不会,也便能降到额定扬程的1.1至1.3倍.二力仄稳11.仄常处事的离心泵,正在进心管上树立阀门是可合理,为什么?问:分歧理,果为火从火池或者火箱输支到火泵靠的是液里上的大气压与泵出心处真空度爆收的压强好,将火从火箱压进泵体,由于进心管,拆置阀门,无疑删大那一段管路的阻力而使流体无脚够的压强好真止那一震动历程.12.试从表里上分解,真验用的那台泵输支稀度为1200 kg•m-3的盐火,,正在相共量下泵的扬程是可变更?共一温度下的离心泵的拆置下度是可变更?共一排量时的功率是可变更?问:本题是钻研稀度对付离心泵有关本能参数的效用.由离心泵的基础圆程简化式:不妨瞅出离心泵的压头,流量、效用均与液体的稀度无关,但是泵的轴功率随流体稀度删大而删大.即:ρ↑N↑.又果为其余果素稳定的情况下Hg↓而拆置下度减小.真验三流量计矫正1.Co与哪些果素有关?问:孔流系数由孔板的形状、测压心位子、孔径与管径之比d0/d1战雷洛系数Re决断.2.怎么样查看系统的排气是可真足?问:直到排气阀指挥系统中无气泡为止.3.离心泵开用时应注意什么?问:(1)泵出心阀齐开,出心阀齐关,开用电机,周到查看机泵的运止情况.(2)当泵出心压力下于支配压力时,逐步挨开出心阀,统制泵的流量、压力.(3)查看电机电流是可正在额定值以内,如泵正在额定流量运止而电机超背荷时应停泵查看.4.孔板、文丘里流量计拆置时各应注意什么问题?问:对付准位子、准确拆置喉部5.怎么样查看系统排气是可真足?先挨开出心阀排洁管路中的气氛,而后关关出心阀挨开U型压好计的排气阀,挨开并开大转子流量计的流速6.从真验中,不妨直交得到△R-V的矫正直线,经整治后也不妨得到C.-Re的直线,那二种表示要领各有什么便宜?问:真验中的要领更直交、更准确,那里提到的要领更直瞅!真验五洞讲搞燥1.什么是恒定搞燥条件?本真验拆置中采与了哪些步伐去脆持搞燥历程正在恒定搞燥条件下举止?问:恒定搞燥条件指搞燥介量的温度、干度、流速及与物料的交触办法,皆正在所有搞燥历程中均脆持恒定.本真验中,牢固蝶阀使流速牢固正在120m3/h;稀启搞燥厢并利用加热脆持温度恒定正在75℃;干料铺仄干毛毡后,搞燥介量与干料的交触办法也恒定.2.统制恒速搞燥阶段速率的果素是什么?统制落速搞燥阶段搞燥速率的果素又是什么?问:恒速搞燥阶段的搞燥速率的大小与决于物料表面火分的汽化速率,亦与决断于物料中部的搞燥条件,所以恒定搞燥阶段又称为表面汽化统制阶段.落速阶段的搞燥速率与决于物料自己结构、形状战尺寸,而与搞燥介量的状态参数关系不大,故落速阶段又称物料里里迁移统制阶段.3. 为什么要先开用风机,再开用加热器?真验历程中搞、干球温度计是可变更?为什么?怎么样推断真验已经中断?问:让加热器通过风热缓缓加热,预防益坏加热器,反之,如果先开用加热器,通过风机的吹风会出现慢热,下温极热,益坏加热器.表里上搞、干球温度是稳定的,但是真验历程中搞球温度稳定,但是干球温度缓缓降下,预计是果为搞燥的速率不竭落矮,使得气体干度落矮,进而温度变更.干毛毡恒沉时,即为真验中断.4.若加大热气氛流量,搞燥速率直线有何变更?恒速搞燥速率、临界干含量又怎么样变更?为什么?问:若加大热气氛流量,搞燥直线的起初面将降下,下落幅度变大,而且到达临界面的时间支缩,临界干含量落矮.那是果为风速减少后,加快啦热气氛的排干本领.真验六蒸汽—气氛总传热系数K1.正在预计气氛品量流量时所用到的稀度值与供雷诺数时的稀度值是可普遍?它们分别表示什么位子的稀度,应正在什么条件下举止预计. 问:预计气氛品量流量时所用到的稀度值与供雷诺数时的稀度值纷歧致.前者的稀度为气氛出心处温度下的稀度,而后者为气氛定性温度(仄稳温度)下的稀度.2.真验历程中,热凝火不即时排走,会爆收什么效用?怎么样即时排走热凝火?如果采与分歧压强的蒸汽举止真验,对付α联系式有何效用?问:热凝火不即时排走,附着正在管中壁上,减少了一项热阻,落矮了传热速率.正在中管最矮处树立排火心,即时排走热凝火.采与分歧压强的蒸汽举止真验,对付α联系式基础无效用.果为α∝(ρ2gλ3r/μd△t)1/4,当蒸汽压强减少时,r战△均减少,其余参数稳定,故(ρ2gλ3r/μd△t)1/4变更不大,所以认为蒸汽压强对付α联系式无效用.4.效用给热系数的果素战加强传热的道路有哪些?问:效用给热系数的果素:①流体震动的速度:传热鸿沟层中的导热是对付流传热的主要冲突.隐然,删大流速不妨使传热鸿沟层减薄,进而使α删大,使对付流传热历程得以加强.②流体的对付流情景:是采与自然对付流抑或者采与强制对付流.隐然,强制对付流时流体的流速较自然对付流为下.③流体的种类;液体、气体、蒸气.④流体的本量:效用较大的有流体的比热、导热系数、稀度、粘度等.如导热系数大的流体,传热鸿沟层的热阻便小,给热系数较大.粘度大的流体,正在共等流速下,Re数小,传热鸿沟层相映较薄,给热系数便小.⑤传热里的形状、位子战大小:分歧形状的传热里,如圆管或者仄板或者管束;是正在管内仍旧管中;是笔直搁置仍旧火仄搁置;以及分歧的管径战少度皆对付α灵验率.所谓加强传热,便是设法普及传热的速率.从传热速率圆程式Q=KA△t中不妨瞅出,普及K 、A 、△t 中所有一项皆不妨加强传热,即删大传热里积、普及传热的温度好战普及传热系数.真验七挖料吸1.分解吸支剂流量战吸支剂温度对付吸支历程的效用?问:改变吸支剂用量是对付吸支历程举止安排的最时常使用的要领,当气体流率G 稳定时,减少吸支剂流率,吸支速率A N 减少,溶量吸支量减少,则出心气体的组成2y 减小,回支率删大.当液相阻力较小时,减少液体的流量,传量总系数变更较小或者基础稳定,溶量吸支量的减少主假如由于传量仄稳推能源m y ∆的删大引起,此时吸支历程的安排主要靠传量推能源的变更.当液相阻力较大时,减少液体的流量,传量系数大幅度减少,而仄稳推能源大概减小,但是总的停止使传量速率删大,溶量吸支量减少.对付于液膜统制的吸支历程,落矮支配温度,吸支历程的阻力a k m a K y y = 1将随之减小,停止使吸功效验变佳,2y 落矮,而仄稳推能源m y ∆或者许会减小.对付于气膜统制的历程,落矮支配温度,历程阻力a k m a K y y = 1稳定,但是仄稳推能源删大,吸功效验共样将变佳2.挖料吸支塔塔底为什么必须有液启拆置,液启拆置是怎么样让安排的?问:塔底的液启主要为了预防塔内气体介量的劳出,宁静塔内支配压力,脆持液里下度.挖料吸支塔一波采与U 形管或者液启罐型液启拆置.液启拆置是采与液启罐液里下度通过拔出管保护设备系统内一定压力,进而预防气氛加进系统内或者介量中鼓.U 形管型液启拆置是利用U 形管内充谦液体,依赖U 形管的液启下度遏止设备系统内物料排搁时不戴出气体,并保护系统内一定压力.3.挖料塔吸支传量系数的测定中,KXa 有什么工程意思问:由Ka不妨决定传量单元下度,进而不妨找出挖料层的下度4.为什么二氧化碳吸支历程属于液膜统制?问:易溶气体的吸支历程是气膜统制,如HCl,NH3,吸支时的阻力主要正在气相,反之便是液膜统制.对付于CO2的溶解度战HCl比起去好近了,该当属于液膜统制.5.当气体温度战液体温度分歧时,应用什么温度预计亨利系数问:液体温度,由于亨利定律1般符合于稀溶液,如易容气体的溶解,那类溶解的传量进程属于液膜统制(m值大),液体的效用比较大,故采用液体温度.真验八细馏塔1什么是齐回流,齐回流时的支配个性是什么?怎么样测定齐回流是的总板效用?问:正在细馏支配中,若塔顶降下蒸汽经热凝后局部回流至塔内,则那种支配要领称为齐回流.齐回流时的回流比R等于无贫大.此时塔顶产品为整,常常进料战塔底产品也为整,即既不进料也不从塔内与出产品.2怎么样推断塔的支配已达到宁静?效用细馏支配宁静的果素有哪些?问:当出现回流局里的时间,便表示塔的支配已宁静.主要果素包罗支配压力、进料组成战关切景、塔顶回流、齐塔的物料仄稳战宁静、热凝器战再沸器的传热本能,设备集关切况等.3效用板式效用的果素有哪些?问:物量的物理本量的效用,流体力教状态战塔板结构的效用.4进料量对付塔板层有无效用?为什么?问:无效用.果从图解法供表里板数可知,效用塔板层数的主要参数是xF,x D,xw,R战q.而进量的改变对付上述参数皆无效用,所以对付塔板数无效用.5回流温度对付塔的支配有何效用?问:馏出物的杂度大概不下,落矮塔的分散效用.6板式塔有哪些不仄常支配情景,针对付本真验拆置,怎么样处理液泛或者塔板漏液?问:夹戴液泛,溢流液泛,漏液.7丈量齐回流战部分回流总板效用与单板效用时各需测几个参数?问:齐回流:塔顶,塔底与样,用合光仪测得其组成.部分回流:各板与样,用合光仪测得其组成.8齐回流时测得板式塔上第n、n-1层液相组成,怎么样供得xn*? 部分回流时,又怎么样供xn* ?9正在齐回流时,测得板式塔上第n、n-1层液相组成后,是可供出第n 层塔板上的以汽相组成变更表示的单板效用EmV?10.查与进料液的汽化潜热时定性温度与何值?问:火战乙醇的最矮恒沸温度.11.若测得单板效用超出100%,搞何阐明?问:正在细馏支配中,液体沿细馏塔板里震动时,易挥收组分浓度渐渐落矮,对付n板而止,其上液相组成由Xn-1的下浓度落为Xn的矮浓度,越收塔板直径较大、液体流径较万古,液体正在板上的浓度好别越收明隐,那便使得脱过板上液层而降下的气相有机会与浓度下于Xn的液体相交触,进而得到较大程度的删浓.Yn为离开第n板上各处液里的气相仄稳浓度,而yn*是与离开第n板的最后液相浓度Xn成仄稳的气相浓度,yn有大概大于yn*,以致yn—yn+1,此时,单板效用EMV便超出100%12.是可细馏塔越下,产量越大?问:可13.将细馏塔加下是可得到无火酒细?问:不克不迭14.支配中加大回流比应怎么样举止?有何利弊?问:加大回流比的步伐,一是缩小馏出液量,二是加大塔釜的加热速率战塔顶的热凝速率.加大回流比能普及塔顶馏出液组成xD,但是能耗也随之减少.15.细馏塔正在支配历程中,由于塔顶采出率太大而制成产品分歧格时,要回复仄常的最快最灵验的办法是什么?问:落矮采出率,即缩小采出率. 落矮回流比.。
(完整版)化工原理实验思考题答案
实验5 精馏塔的操作和塔效率的测定⑴ 在求理论板数时,本实验为何用图解法,而不用逐板计算法?答:相对挥发度未知,而两相的平衡组成已知。
⑵ 求解q 线方程时,C p ,m ,γm 需用何温度? 答:需用定性温度求解,即:2)(b F t t t +=⑶ 在实验过程中,发生瀑沸的原因是什么?如何防止溶液瀑沸?如何处理?答;① 初始加热速度过快,出现过冷液体和过热液体交汇,釜内料液受热不均匀。
② 在开始阶段要缓慢加热,直到料液沸腾,再缓慢加大加热电压。
③ 出现瀑沸后,先关闭加热电压,让料液回到釜内,续满所需料液,在重新开始加热。
⑷ 取样分析时,应注意什么?答:取样时,塔顶、塔底同步进行。
分析时,要先分析塔顶,后分析塔底,避免塔顶乙醇大量挥发,带来偶然误差。
⑸ 写出本实验开始时的操作步骤。
答:①预热开始后,要及时开启塔顶冷凝器的冷却水,冷却水量要足够大。
②记下室温值,接上电源,按下装置上总电压开关,开始加热。
③缓慢加热,开始升温电压约为40~50伏,加热至釜内料液沸腾,此后每隔5~10min 升电压5V 左右,待每块塔板上均建立液层后,转入正常操作。
当塔身出现壁流或塔顶冷凝器出现第一滴液滴时,开启塔身保温电压,开至150 V ,整个实验过程保持保温电压不变。
④等各块塔板上鼓泡均匀,保持加热电压不变,在全回流情况下稳定操作20min 左右,用注射器在塔顶,塔底同时取样,分别取两到三次样,分析结果。
⑹ 实验过程中,如何判断操作已经稳定,可以取样分析?答:判断操作稳定的条件是:塔顶温度恒定。
温度恒定,则塔顶组成恒定。
⑺ 分析样品时,进料、塔顶、塔底的折光率由高到底如何排列?答:折光率由高到底的顺序是:塔底,进料,塔顶。
⑻ 在操作过程中,如果塔釜分析时取不到样品,是何原因?答:可能的原因是:釜内料液高度不够,没有对取样口形成液封。
⑼ 若分析塔顶馏出液时,折光率持续下降,试分析原因?答:可能的原因是:塔顶没有产品馏出,造成全回流操作。
化工原理实验思考题及答案
化工原理实验思考题(填空与简答)一、填空题:1.孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。
2.孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。
3.直管摩擦阻力测定实验是测定 λ 与 Re_的关系,在双对数坐标纸上标绘。
4.单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。
5.启动离心泵时应 关闭出口阀和功率开关 。
6.流量增大时离心泵入口真空度 增大_出口压强将 减小 。
7.在精馏塔实验中,开始升温操作时的第一项工作应该是 开循环冷却水 。
8.在精馏实验中,判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9.在传热实验中随着空气流量增加其进出口温度差的变化趋势:_进出口温差随空气流量增加而减小 。
10.在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。
11.萃取实验中_水_为连续相, 煤油 为分散相。
12.萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。
13.干燥过程可分为 等速干燥 和 降速干燥 。
14.干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。
15.过滤实验采用悬浮液的浓度为 5% , 其过滤介质为 帆布 。
16.过滤实验的主要内容 测定某一压强下的过滤常数 。
17.在双对数坐标系上求取斜率的方法为: 需用对数值来求算,或者直接用尺子在坐标纸上量取线段长度求取 。
18.在实验结束后,关闭手动电气调节仪表的顺序一般为: 先将手动旋钮旋至零位,再关闭电源。
19.实验结束后应清扫现场卫生,合格后方可离开。
20.在做实验报告时,对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。
21.在阻力实验中,两截面上静压强的差采用倒U 形压差计测定。
22.实验数据中各变量的关系可表示为表格,图形和公式.23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.24.用饱和水蒸汽加热冷空气的传热实验,试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
化工原理实验思考题及答案(精编文档).doc
【最新整理,下载后即可编辑】化工原理实验思考题(填空与简答)一、填空题:1.孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。
2.孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。
3.直管摩擦阻力测定实验是测定 λ 与 Re_的关系,在双对数坐标纸上标绘。
4.单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。
5.启动离心泵时应 关闭出口阀和功率开关 。
6.流量增大时离心泵入口真空度 增大_出口压强将 减小 。
7.在精馏塔实验中,开始升温操作时的第一项工作应该是 开循环冷却水 。
8.在精馏实验中,判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9.在传热实验中随着空气流量增加其进出口温度差的变化趋势:_进出口温差随空气流量增加而减小 。
10.在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。
11.萃取实验中_水_为连续相, 煤油 为分散相。
12.萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。
13.干燥过程可分为 等速干燥 和 降速干燥 。
14.干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。
15.过滤实验采用悬浮液的浓度为 5% , 其过滤介质为 帆布 。
16.过滤实验的主要内容 测定某一压强下的过滤常数 。
17.在双对数坐标系上求取斜率的方法为: 需用对数值来求算,或者直接用尺子在坐标纸上量取线段长度求取 。
18.在实验结束后,关闭手动电气调节仪表的顺序一般为: 先将手动旋钮旋至零位,再关闭电源 。
19.实验结束后应 清扫现场卫生,合格后 方可离开。
20.在做实验报告时,对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例 。
21.在阻力实验中,两截面上静压强的差采用倒U 形压差计测定。
22.实验数据中各变量的关系可表示为表格,图形和公式.23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.24.用饱和水蒸汽加热冷空气的传热实验,试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
化工原理实验思考题(填空与简答)一、填空题:1.孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。
2.孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。
3.直管摩擦阻力测定实验是测定 λ 与 Re_的关系,在双对数坐标纸上标绘。
4.单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。
5.启动离心泵时应 关闭出口阀和功率开关 。
6.流量增大时离心泵入口真空度 增大_出口压强将 减小 。
7.在精馏塔实验中,开始升温操作时的第一项工作应该是 开循环冷却水 。
8.在精馏实验中,判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9.在传热实验中随着空气流量增加其进出口温度差的变化趋势:_进出口温差随空气流量增加而减小 。
10.在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。
11.萃取实验中_水_为连续相, 煤油 为分散相。
12.萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。
13.干燥过程可分为 等速干燥 和 降速干燥 。
14.干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。
15.过滤实验采用悬浮液的浓度为 5% , 其过滤介质为 帆布 。
16.过滤实验的主要容 测定某一压强下的过滤常数 。
17.在双对数坐标系上求取斜率的方法为: 需用对数值来求算,或者直接用尺子在坐标纸上量取线段长度求取 。
18.在实验结束后,关闭手动电气调节仪表的顺序一般为: 先将手动旋钮旋至零位,再关闭电源。
19.实验结束后应清扫现场卫生,合格后方可离开。
20.在做实验报告时,对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。
21.在阻力实验中,两截面上静压强的差采用倒U 形压差计测定。
22.实验数据中各变量的关系可表示为表格,图形和公式.23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等.24.用饱和水蒸汽加热冷空气的传热实验,试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。
25.在精馏实验数据处理中需要确定进料的热状况参数q 值,实验中需要测定进料量、进料温度、进料浓度等。
26.干燥实验操作过程中要先开鼓风机送风后再开电热器,以防烧坏加热丝。
27.在本实验室中的精馏实验中应密切注意釜压,正常操作维持在0.005mPa,如果达到0.008~0.01mPa,可能出现液泛,应减少加热电流(或停止加热),将进料、回流和产品阀关闭,并作放空处理,重新开始实验。
28.流体在流动时具有三种机械能:即①位能,②动能,③压力能。
这三种能量可以互相转换。
29.在柏努利方程实验中,当测压管上的小孔(即测压孔的中心线)与水流方向垂直时,测压管液柱高度(从测压孔算起)为静压头,它反映测压点处液体的压强大小;当测压孔由上述方位转为正对水流方向时,测压管液位将因此上升,所增加的液位高度,即为测压孔处液体的动压头,它反映出该点水流动能的大小。
30.测量流体体积流量的流量计有转子流量计、孔板流量计和涡轮流量计。
31.在精馏实验中,确定进料状态参数q 需要测定进料温度,进料浓度参数。
32.在本实验室的传热实验中,采用套管式换热器加热冷空气,加热介质为饱和水蒸汽,可通过增加空气流量达到提高传热系数的目的。
33.在干燥实验中,要先开风机,而后再打开加热以免烧坏加热丝。
34.在流体流动形态的观察实验中,改变雷诺数最简单的方法是改变流量。
35.(1)离心泵最常用的调节方法是出口阀门调节;(2)容积式泵常用的调节方法是旁路调节。
36.流体流过转子流量时的压强降随其流量增大而不变37.U 型压差计不可能测出的值为绝对压38.在不同条件下测定直管摩擦系数与雷诺数的数据,能否关联在同一条曲线上只有管粗糙度相等时才能39.对本实验室的传热实验,你认为提高空气的流速方案对强化传热在工程中是可行的。
40.以水作实验流体所测得的直管阻力系数与雷诺数的关系适用于牛顿型流体41.当管子放置的角度或水流方向改变时,流速不变,其能量损失不变42.离心泵在恒定转速下的扬程与流量(H-Q)曲线为已知,现增大转速,此时H~Q 线会上移43.用皮托管放在管中心处测量时,其U 形管压差计的读数R 反映管中心处的动能44.某填料塔用水吸收空气中的氨气,当液体流量和进塔气体的浓度不变时,增大混合气体的流量,此时仍能进行正常操作,则尾气中氨气的浓度增大45.在干燥实验中,提高空气的进口温度则干燥速率提高;若提高进口空气的湿度则干燥速率降低。
二、简答题1.为什么实验测定前首先要赶尽设备和测压管中的空气?怎样排气?答:若不排气,则实验过程中流量计与U 形管示数不稳,不易读数,且实验误差大。
启动泵,打开局部阻力测定阀,直管阻力,三通阀值水平位置,将测压阀全部打开,将流量调至最大,排出导管中气泡,然后关闭流量至0,若倒置U 形管中两液柱高度差为0,则气泡排尽,反之则没排尽。
2.试验中如何选择用差压变送器和倒置U 形管压差计?为什么?写出差压计算公式?答:当Δp 较小时,U 形管能满足时用倒置U 形管压差计;当Δp 较大时,U 形管无法满足时用压差变送器。
U 形管压差计:P 1-P 2=ρgR,换算得1mmH 2O=9.80665Pa 。
压差变速器:Δp=(31.03V-1.84)X12.6mmH 2O 。
3.单相流动阻力测定实验所得的Re ~λ曲线能否用于空气?为什么?答:不能,由λ=l d ρ22u f ρ∆• 及 Re=μρdu 而空气水ρρ≠,µ空气≠µ水。
4.单相流动阻力测定实验中测定局部阻力系数的方法原理是什么?答:如图由2222u p u p h f ff ρζζρ'∆=='∆='得 )()(2a A b B f p p p p p ---='∆A B c b a其中设计线段AB=Bc ,线段cb=ab5.在流量计标定实验中,得到孔板流量计的标定曲线为一直线,其理论依据是什么?测定流量计标定曲线有什么意义? 答:5.002KR gR CA V S == 等式两边取对数:K R V S log log 5.0log +=为一直线方程; 测定流量计标定曲线后,可根据R 值直接查取Vs 。
6.孔板流量计的特点是什么?测定Re ~C 关系曲线有什么意义?答:孔板流量计制造简单、安装方便、反应灵敏,但流体流经孔板的能量损失大。
通过测定的C~Re 关系曲线,可选定流量计的测量围(C 为定值的区域)。
7.为什么测试系统要排气,如何正确排气?答:(1)若测试系统未进行排气,流量计管径中有气泡,则所测得的压力差并非定值,从而对结果产生影响。
(2)加紧夹子B 、C ,打开A 、D 、E ,将试样管流量开至最大,当导管中水从A 中流出时,加紧D 、E ,再缓缓打开夹子B ,使左侧液面下降至中间左右,加紧B ,再打开C ,直至液面下降至中间左右,加紧C ,最后加紧A ,关闭流量调节阀,让试管流量为0,打开夹子D 、E ,看倒置U 形管的读数是否为0,若为0,则说明空气被排尽,若不为0,则继续重复上述操作,直至读数为0为止。
8.在使用涡轮流量计时,用公式Vs=f/k,由f 值求Vs 时,若Vs 小于或大于流量计标定时的测量围,所求之Vs 值可靠吗?为什么?答:不可靠,因为用涡轮流量计在其量程的特性曲线直线,若不在标定围,则误差较大,所求Vs 不可靠。
9.什么情况下,开泵前要给泵灌水?为什么?什么情况下,开泵前不需给泵灌水?答:离心泵的安装高度高于水槽中液面高度的普通离心泵,因为离心泵不灌水很难排掉泵的空气,导致泵空转而不能排水。
离心泵的安装高度低于水槽中液面高度或自吸泵已排完气时开泵前不需给泵灌水。
10.什么情况下会产生气蚀现象?答:离心泵是靠贮液槽液面与泵入口压力差(P0-P1)吸入液体,若P0一定,则泵安装位置离液面的高度越高,P1越低,当安装高度达到一定值,使泵最低压力降至输送温度下液体的饱和蒸汽压时,液体在该处气化,或者是溶解在液体中的气体形成气泡。
含气泡的液体进入叶轮的高压区后,气泡迅速凝聚或者破裂,气泡的消失产生局部真空,周围液体以高速涌向气泡中心,产生压力极大,频率极高的冲击,即出现气蚀。
泵会因漏入空气而使泵流体的平均密度下降,若平均密度下降严重,泵将无法吸上液体,称为“气缚”现象11.为什么调节离心泵的出口阀门可调节其流量?这种方法有什么利弊?是否有其它方法调节流量?答:调节泵的出口阀的开度便改变了管路特性曲线,从而改变了泵的工作点。
此法操作简便,工程上广泛采用,其缺点是关小阀门时,额外增加了动力消耗,不够经济。
其它方法有:(1)改变泵的特性:在冬季和夏季送水量相差较大时,用比例定律或切割定律改变泵的性能参数或特性曲线,此法甚为经济。
(2)泵的并联或串联操作:泵的并联或串联操作按下列三个原则选择:单台泵的压头低于管路系统所要求的压头时,只能选择泵的串联操作;对高阻型管路系统(即管路特性曲线较陡,如图2-3中曲线1),两台泵串联时可获得较大流量,如图中的Q '(串联)> Q ''(并联)>1Q (单台);对低阻型管路系统(即管路特性曲线较平坦,如图2-3中曲线2),两台泵并联时可获得较大流量,如图中的Q ''(并联)> Q '(串联)>2Q (单台)。
12.为什么离心泵启动时要关闭出口阀?答:开阀门时,扬程极小,电机功率极大,可能会烧坏电机。
13.流量增大时,离心泵入口处真空表读数与出口处压力表的读数如何变化?试分析之。
答: 离心泵入口处真空度由小变大,出口处压强由大变小。
在水槽面与入口列机械能衡算方程得:102112-++=-f g a H gu H g p p ρ,随着Q 增大,动压头及摩擦压头增加而位压头不变,故真空表的读数将变大。
根据离心泵的基本方程,对于后弯叶片,在泵的叶轮尺寸和转速一定的条件下,流量加大,泵的压头下降,因而泵的出口压强表的读数P 2将流量Q 的加大而降低。
由机械能衡算方程也可得到这一结论。
14.为什么在离心泵进口管下要安装底阀?答:底阀是一个单向阀,只能进不能出。
由于离心水泵没有抽真空的功能,而离心泵在水面超过叶轮才能工作,所以使前必须向水泵灌水,安装的底阀是为了防止灌入的水漏掉。
.15.流量调节阀可以安装在吸入管上吗?为什么?答:流量调节阀不可以安装在吸入管上。
因为,如果流量调节阀设在吸入管上可能引起离心泵空转或是产生空洞引起剧烈震动,从而损坏设备。
16.在恒压过滤实验中,为什么过滤开始时,滤液常常有一点混浊,过一定时间才转清?答:过滤开始时由一些细小颗粒穿过过滤介质使滤液混浊,过一段时间后,颗粒在过滤介质孔间发生“架桥”现象,阻碍细小颗粒通过,则滤液变清。
