单片机30秒倒计时
推荐-单片机的课程设计-30秒定时器
目录一、篮球计时器作用 (1)二、设计的具体实现 (1)1.系统概述 (1)1.1总体设计思路及方案 (1)1.2流程图 (2)1.3计数原理 (3)1.4定时器工作方式 (5)2.单元电路设计 (7)2.1 8051单片机 (7)2.2两个基本电路 (9)2.3八段数码管的驱动方式 (12)3.软件程序设计 (13)单片机的定时器设计一、篮球计时器的作用在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就视为犯规。
本课程设计的“篮球竞赛24秒定时器”，可用于篮球比赛中对球员持球时间作24秒时间限制。
一旦球员的持球时间超过了24秒，它自动报警，从而判定此球员犯规。
二、设计的具体实现1.系统概述1.1总体设计思路及方案图1.1.1 总设计图流程图：最小系统，就是最简单的输出/输入构成，并且能实现最基本的运行条件，如应有供电、时钟附属电路等。
单片机的最小系统包括晶振电路复位电路和电源，这时最小系统基本组成当然还可以添加矩阵键盘数码管等。
此实验的原理是，利用单片机的最小系统，通过锁存器74HC573控制数码管，来实现30秒定时器的功能。
图1.1.2最小系统1.2计数原理80C51单片机内部设有两个16位的可编程定时器/计数器。
在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。
1.2.1定时器/计数器的结构16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
1.2.2定时计数器的原理当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，显然，定时器的定时时间与系统的振荡频率有关。
30秒倒数计时器设计课件
一．实验目的理解倒计时器工作原理，实现以中小规模集成电路设计计时器的方法，它是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
它是由时钟脉冲产生电路、计数电路、译码驱动及显示电路、报时电路及电源电路组成。
时钟脉冲采用555定时器构成多谐振荡电路产生，通过EDA软件Multisim10绘制了电子电路仿真原理图，并进行仿真，同时用万能板焊接制作了硬件实现电路。
二．系统原理框图图1系统原理框图一．1秒脉冲发生器：秒脉冲信号发生器需要产生一定精度和幅度的矩形波信号。
实现这样矩形波的方法很多，可以由非门和石英振荡器构成，可由单稳态电路构成，可以由施密特触发器构成，也可以由555点哭构成等。
不同的电路队矩形波频率的精度要求不同，由此可以选用不同电路结构的脉冲信号发生器。
本实验中由于脉冲信号作为计数器的计时脉冲，其精度直接影响计数器的精度，因此要求脉冲信号有比较高的精度。
一般情况下，要做出一个精度比较高的频率很低的振荡器有一定的难度工程上解决这一问题的办法就是先做一个频率比较高的矩形波震荡器，然后将其输出信号通过计数器进行多级分项，就可以得到频率比较低精度比较高的脉冲信号发生器，其精度取决于振荡器的精度和分级项数。
2．30秒减法计数器： 30秒减法计数器采用74LS192设计，74LS192是十进制同步加法|减法计数器，采用8421BCD码编码，具有直接清零异步置数功能。
3.控制电路按照系统的要求，电路应该完成以下4个功能；1）当操作直接清零按键时，要求计数器清零。
2）当启动按键闭合时，控制电路应封锁时钟信号CP（秒脉冲信号），同时计数器完成置数功能，显示器显示30秒字样。
当启动按键释放时，计数器开始减法计数。
3）当暂停连续开关处于暂停状态时，控制电路封锁计数脉冲，计数器停止计数，显示器显示原来的数，而且保持不变，当暂停连续开关处于连续状态时，计数器正常计数，另外，外部操作开关都应该采取消抖措施，以防止机械抖动造成电路工作不稳定。
单片机：手动设定倒计时时间，0报警
单⽚机：⼿动设定倒计时时间，0报警⾸先显⽰”时.分“，K1时增加，K2分增加（如果不修改时分默认5分钟：300秒倒计时）K3开始倒计时，显⽰秒倒计时，到时报警BEEPK4停⽌报警，并返回到”时分“状态，⼜可以设置倒计时时间，来回循环#include<reg51.h>#define uchar unsigned char;#define uint unsigned int;uchar position;uchar tt,bz=0,bza=1;uint second;uchar minute;uchar hour;uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//0--9sbit smg_q = P2^0;sbit smg_b = P2^1;sbit smg_s = P2^2;sbit smg_g = P2^3;sbit key1=P3^2;sbit key2=P3^3;sbit key3=P3^4;sbit key4=P3^5;sbit led1=P1^0;sbit led2=P1^1;sbit led3=P1^2;sbit led4=P1^3;sbit led5=P1^4;sbit led6=P1^5;sbit beep=P2^5;void keyscan();void display(unsigned char hour,unsigned char minute);void displaym(unsigned int second);void delay(unsigned int timer);void init();void main(){init();while(1){if(tt==20){ led1=~led1;led2=~led2;tt=0;if(second==0 && bz==1){while (bza==1){beep=0;delay(100);beep=1;break;}}elsesecond--;}keyscan();if (bz==0)display(hour,minute);elsedisplaym(second);delay(1);}}void keyscan(){ if(key1==0){TR0=0;hour++;if(hour==24)hour=0;delay(200) ;}if(key2==0){TR0=0;minute++;}if(key3==0){bz=1;bza=1;TR0=0;second=hour*3600+minute*60;if (second==0)second=300;delay(200) ;TR0=1;}if(key4==0){beep=1;bz=0;bza=0;minute=0;TR0=0;led1=1;led2=1;second=0;hour=0;minute=0;}}void init(){tt=0;bza=1;position=0;second=0;minute=0;hour=0;smg_q=1;smg_b=1;smg_s=1;smg_g=1;key1=1;key2=1;TMOD=0X01;TH0=0x4c;TL0=0x00;EA=1;ET0=1;TR0=0;}void t0() interrupt 1{TH0=0x4c;TL0=0x00;tt++;}void display(unsigned char hour,unsigned char minute){ P0=0XFF;switch(position){case0: smg_g=1;smg_q=0;P0=table[hour/10]; break;case1: smg_q=1;smg_b=0; P0=table[hour%10];if(tt>=10) P0&=0x7f; break;case2: smg_b=1;smg_s=0;P0=table[minute/10];break;case3: smg_s=1;smg_g=0;P0=table[minute%10];break;}position++;if(position>3)position=0;}void displaym(unsigned int second){ P0=0XFF;switch(position){case0: smg_g=1;smg_q=0;P0=table[second/1000]; break;case1: smg_q=1;smg_b=0; P0=table[second/100%10]; break;case2: smg_b=1;smg_s=0;P0=table[second/10%10];break;case3: smg_s=1;smg_g=0;P0=table[second%10];if(tt>=10) P0&=0x7f;break; }position++;if(position>3)position=0;}for(x=time;x>0;x--)for(y=110;y>0;y--);}更新：显⽰四位以上的秒时：显⽰最后四位的秒数，第⼀位数码管右侧的点亮。
倒计时秒表 单片机

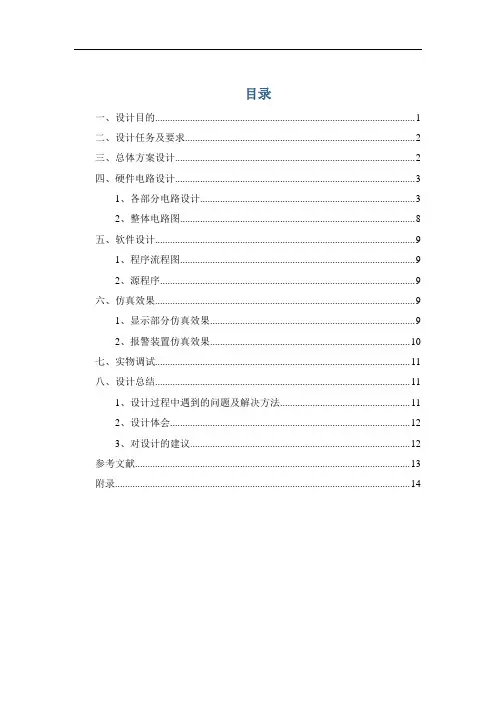

目录一、设计目的 (1)二、设计任务及要求 (2)三、总体方案设计 (2)四、硬件电路设计 (3)1、各部分电路设计 (3)2、整体电路图 (8)五、软件设计 (9)1、程序流程图 (9)2、源程序 (9)六、仿真效果 (9)1、显示部分仿真效果 (9)2、报警装置仿真效果 (10)七、实物调试 (11)八、设计总结 (11)1、设计过程中遇到的问题及解决方法 (11)2、设计体会 (12)3、对设计的建议 (12)参考文献 (13)附录 (14)一、设计目的单片机课程设计中通过查阅资料、接口设计、程序设计、安装调试等环节，完成AT89S-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用，是同学们将课堂上学到的理论知识与实际应用结合起来，并能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，增进对单片机的感性认识，加深对单片机理论方面的理解，掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通信等，强化单片机应用电路的设计与分析能力，提高学生在单片机应用方面的实践技能和科学作风，培育学生综合运用理论知识解决问题的能力，实现理论结合实际，学以至用的原则。
运用所学的知识和自身课外的拓展学习加深对专业课的理解和学习，锻炼综合运用电路设计及相关电子仪器、单片机软硬件结合的理论，结合生产实际分析和解决工作工程实际问题的能力，加固、加深和扩展有关电子类，汇编语言，相关电子电路和仿真软件方面的知识和能力。
通过本次课程设计，应加强培养如下能力：(1)加强自身独立的动手能力和思考解决问题的能力，提高创造能力。
(2)学会使用软件Proteus画原理图和仿真调试。
(3)通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课的应用进一步的了解。
(4)掌握定时器、外部中断的设置和编程原理。
篮球竞赛30秒倒计时电路设计
篮球竞赛30秒倒计时电路设计摘要随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，计时器成为检验运动员成绩的一个重要工具。
要实现30秒倒计时的功能，必须要有一个脉冲，本设计是以555构成震荡电路，再通过74LS161十分频来产生周期为1秒的脉冲。
计数部分用74LS192芯片来实现，192芯片是8421码计时的，符合30秒读数的需要。
译码部分采用74LS248芯片，74LS248是把8421BCD码经过内部作用和电路“翻译”成七段（a，b，c，d，e，f，g）输出，然后直接推动LED，显示十进制数。
显示部分采用共阴极七段数码管，整个线路就是把以上几个主要的部分用导线连接焊接起来。
该电路简单，无需用到晶振，芯片都是市场上容易购得的。
设计功能完善，能实现直接清零、启动和暂停/连续计时，还具有报警功能。
关键词：倒计时；译码显示；光电报警目录1 引言 (1)2 设计任务及要求 (2)2.1篮球竞赛30秒计时器（基本要求） (2)2.2设计任务及目标 (2)3 电路设计原理与设计电路 (2)3.1 设计原理 (2)3.2设计方案 (3)3.3单元模块 (4)3.3.1时钟模块 (4)3.3.2 8421BCD码递减计数器模块 (8)3.3.3 控制电路 (11)3.3.4 译码显示模块 (11)3.3.5 报警电路模块 (13)4 电路仿真、安装与调试 (14)4.1 电路仿真 (14)4.2 电路制版与焊接 (15)4.3 电路安装 (15)4.4 电路调试 (15)5 结论 (15)参考文献 (16)附录A 原件清单 (16)附录B 实物图 (17)附录C PCB图 (18)篮球竞赛30秒倒计时电路设计1 引言随着科学技术与计算机应用的不断发展，在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会是何其重要的。
数电课程设计-30秒倒计时器综述
30秒倒计时计数器设计——数字电子计数基础课程设计学院：计算机学院专业班级：通信工程10-2班时间：2013年1月7日目录设计要求 (3)正文一、倒计时器组成及原理 (3)1.1倒计时计数器组成 (3)1.2工作原理 (3)二、拟定设计方案 (4)2.1用Multisim进行仿真设计 (4)2.2设计实现数码管显示 (4)2.3设计555定时振荡实现秒振荡发生功能 (4)2.4设计实现减法计数功能 (5)2.5设计实现二位数减法计数功能 (5)2.6设计实现反馈电路实现30秒计数功能 (5)2.7设计实现控制电路实现启动、清零/复位和暂停/继续计数控制电路 (5)2.7.1清零/复位电路 (5)2.7.2暂停/继续计数电路 (6)2.7.3启动电路 (7)2.8设计实现闪烁报警电路 (8)三、功能说明总结 (9)四、课程设计小结 (9)参考文献 …………………………………………………………………………………10 附录：一、电路原理图 .................................................................................11 二、元器件明细表 (11)设计要求：设计30秒倒计时计数器。
30秒倒计时器的设计功能要求包括： 1、具有30秒倒计时功能；2、设置外部操作开关，控制计时器的直接清零/复位、开始和暂停/连续计数功能；3、计时器计时间隔为1秒；4、计时器递减计时到零时，数码显示器不灭灯，保持并闪烁光电报警。
5、计时器暂停计数时，数码管闪烁提醒；正文：一、倒计时器组成及原理1.1倒计时计数器组成倒计时计数器选用TTL 集成电路，主要由秒定时振荡发生器、减法计数器、译码器、七段数码显示器、控制电路、闪烁报警电路等组成，在电路工作过程中，电路能够通过控制器实现开始计数、清零/复位、暂停/继续计数等功能，在倒计时结束保持00状态并不断闪烁提示报警，原理图如下：倒计时计数器原理组成框图秒定时振荡 发生器减法计数器 数码管译码器 七段数码管显示控制电路闪烁报警电路图11.2工作原理当电路工作时，由555定时器组成多谐振荡器，选取适当的电容使振荡周期为1s；用两片减法计数器芯片级联组成二位数计数器，用七段数码管显示计数；控制电路通过控制减法计数器的控制端实现对电路保留、启动、清零/复位和暂停/继续计数功能的控制；利用JK 触发器的翻转状态特性和译码器BI/RBO端的控制实现闪烁报警功能。
单片机课程设计倒计时秒表.
、设计目的此次设计是我们更进一步了解基本电路的设计流程，提高自己的设计理念，丰富自己的理论知识，巩固所学知识，使自己的动手动脑能力有更进一步提高，为自己今后的学习和工作打好基础，为自己的专业技能打好基础。
通过解决实际问题，巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力，基本掌握单片机应用电路的一般设计方法提高电子电路的设计和实验能力，加深对单片机软硬知识的理解，获得初步的应用经验以后从事生产和科研工作打下一定的基础。
本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，以便今后自己在单片机领域的学习和开发打下基础，提高自己的动手能力和设计能力，培养创新能力，丰富自己的理论知识，做到理论和实践相结合。
本次设计的重要意义还在于对单片机的内部结构和工作状态做更进一步的了解，同时还对单片机的接口技术，中断技术，存储方式和控制方式作更深层次的了解。
掌握单片机应用系统的软硬件设计过程、方法及实现，强化单片机应用电路的设计与分析能力。
提高学生在单片机应用方面的实践技能和科学作风 ; 培育学生综合运用理论知识解决问题的能力，实现理论结合实际，学以至用的原则。
用所学的知识和自身课外的拓展学习加深对专业课的理解和学习；锻炼综合运用电路设计及相关电子仪器、单片机软硬件结合的理论，结合生产实际分析和解决工作工程实际问题的能力，加固、加深和扩展有关电子类，汇编语言，相关电子电路和仿真软件方面的知识和能力。
通过本次课程设计，应加强培养如下能力：(1)加强自身独立的动手能力和思考解决问题的能力，提高创造能力；(2)学会使用软件 Proteus 画原理图和仿真调试。
(3)学会基本焊接电路板的技能通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的应用进一步的了解。
、设计要求1、可以以实现正常秒表的所有功能，包括启动、暂停、复位等；2、可以自由设定倒计时时间(10s、20s、30s・・・)，并进行倒计时；3、显示方式自选；4、任选一款 51 单片机；5、扩展功能：在秒表的基础上增加时钟功能，倒计时完成时加入报警单元，如声音、灯光等。
单片机30秒倒计时
天津工业大学电子CAD课程设计报告书三、总体方案)本设计由硬件设计和软件设计两部分组成，总电路如图1所示，硬件设计主要包括单片机芯片选择，数码管选择及晶振，电容，电阻等元器件的选择及其参数的确定；软件设计主要是实现30秒倒计时程序的编写，包括利用中断实现1秒的定时及30秒的倒计时。
具体设计：通过AT89C51型号单片机，由P0 I/O引脚分别控制7SEG–MPX2–CA型号数码管，通过单片机的和控制选通数码管控制十位和个位，达到显示30秒倒计时的目的。
30秒倒计时，到0时1KHZ 声音报警，LED 2 秒闪烁一次。
4 秒后声光停图1 30秒倒计时总体电路设计硬件设计方法AT89C51的芯片概述AT89C51是一个低功耗，高性能CMOS 8位单片机，片内含4k BytesISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
其工作电压在－５V,一般我们选用＋5V电压。
外形及引脚排列如图2所示：AT89C51主要特性图2：AT89C51的核心电路框图。
LED数码管显示器概述本设计中采用的是7SEG–MPX2 –CA型号7段共阳数码管，它是一种半导体发光器件，其基本单元是发光二极管。
实物如图3所示：图3 7SEG–MPX2–CA型号数码管图5 程序框图软件设计方法；定时/计数器初值计算（1）本电路应用TIMER0 MODE 16位计数器的计时中断法。
（2）12M的晶振每秒可以产生1M个机器周期,1秒等于1000000微秒,而每一计时脉冲是1微秒,因此需输入100000个计时脉冲,方可达到1秒的时间。
单片机课程设计-30秒倒计时
《30秒倒计时计时器》课程设计专业班级：电子信息科学与技术3班姓名：韩飘飘（080212131）熊元甲（080212132）蔡正军（080212133）指导教师：郭玉设计时间：2013-2014学年第二学期物理与电气工程学院2014年5月28日目录题目，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，1目录，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，2第一章方案论证，，，，，，，，，，，，，，，，，，，，，，，，，，，，3 1.1课程设计的目的和要求，，，，，，，，，，，，，，，，，，，，3 1.2总体设计，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 第二章硬件设计，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 2.1CPU部分，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 2.2 LED数码管显示器概述，，，，，，，，，，，，，，，，，，，，5 2.3其他元器件介绍及参数选择，，，，，，，，，，，，，，，，，7第三章软件设计，，，，，，，，，，，，，，，，，，，，，，，8第四章4.1实验调试及结果（照片），，，，，，，，，，，，，，94.2 心得体会，，，，，，，，，，，，，，，，，，，，，，，，，，，，9附录A:软件程序，，，，，，，，，，，，，，，，，，，，，，，，，10附录B:参考文献，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，12第一章方案论证1.1课程设计目的和要求（1）目的课程设计是单片机课程教学的最后一个环节，是对学生进行全面的系统的训练。
进行课程设计可以让学生把学过的比较零碎的知识系统化，真正的能够把学过的知识落到实处，能够开发简单的系统，也进一步激发了学生再深一步学习的热情，因此课程设计是必不可少的，是非常必要的。
课程设计是提高学生单片机技术应用能力以及文字总结能力的综合训练环节，是配合单片机课程内容掌握、应用得的专门性实践类课程。
数电大作业—30s倒计时器
1、掌握计时器的逻辑功能，能描述电路元器件参数、功能和系统工作原理。 2、熟悉电路中所用到各集成模块的管脚及功能。
3、通过proteus仿真，观察并大致了解其设计在实际生活中的效果。
三、实验原理和电路
实验电路仿真图
实验元器件及介绍:两个74LS192双时钟方式的十进制可逆计数器、两个4511七段译码器、
1
4011四2输入与非门、4069六反相器、LED灯，开关
, 74LS192
74LS192是十进制可编程同步加锁计数器，它采用8421码二-十进制编码，并具有直接清零、置数、加锁计数功能。其中CP、CP分别是加计数器、减计数器的时钟脉冲输入UD
端(上升沿有效)。PL是异步并行置数控制端(低电平有效)，TC、TC分别是进位、UD借位输出端(低电平有效)，MR是异步清除端，P0~P3是并行数据输入端，Q3~Q0是输出端。我们将用到的是它的减计数功能。
不过在此次proteus仿真中，就是一个非门，如下图:
4
5
74ls192引脚图:
CPCP:计数芯片时钟脉冲输入 :倒计时时钟脉冲输入 UD
PL:异步并行负载(低电平)输入 Pn:并行数据输入
Qn:触发器输出 MR:异步主复位(清除)输入 TCTC:终端数最多输出 :终端倒计时输出 UD
74ls192功能表:
输入 输出 MR PL CPU CPD P3 P2 P1 P0 Q3 Q2 Q1 Q0 1 X X X X X X X 0 0 0 0 0 1 X X d c b a d c b a 0 0 1 X X X X 加计数
2
0 0 1 X 192的工作原理:
CPCP 当PL=1，MR=0时，若时钟脉冲加入到端，且置数=1，则计数器在预置数的基UD
单片机的课程设计-30秒定时器
目录一、篮球计时器作用 (1)二、设计的具体实现 (1)1.系统概述 (1)1.1总体设计思路及方案 (1)1.2流程图 (3)1.3计数原理 (3)1.4定时器工作方式 (4)2.单元电路设计 (7)2.1 8051单片机 (7)2.2两个基本电路 (9)2.3八段数码管的驱动方式.......................错误!未定义书签。
3.软件程序设计 (11)单片机的定时器设计一、篮球计时器的作用在篮球比赛中，规定了球员的持球时间不能超过24秒，否则就视为犯规。
本课程设计的“篮球竞赛24秒定时器”，可用于篮球比赛中对球员持球时间作24秒时间限制。
一旦球员的持球时间超过了24秒，它自动报警，从而判定此球员犯规。
二、设计的具体实现1.系统概述1.1总体设计思路及方案图1.1.1 总设计图流程图：最小系统，就是最简单的输出/输入构成，并且能实现最基本的运行条件，如应有供电、时钟附属电路等。
单片机的最小系统包括晶振电路复位电路和电源，这时最小系统基本组成当然还可以添加矩阵键盘数码管等。
此实验的原理是，利用单片机的最小系统，通过锁存器74HC573控制数码管，来实现30秒定时器的功能。
图1.1.2最小系统1.2计数原理80C51单片机内部设有两个16位的可编程定时器/计数器。
在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。
1.2.1定时器/计数器的结构16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
1.2.2定时计数器的原理当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，显然，定时器的定时时间与系统的振荡频率有关。
数字电路实训报告-30秒倒计时
实训报告
实训名称：数字电子技术实训
专业：电子信息工程
班级：0906班
姓名：于孟飞
学号：07090640
指导老师：程光老师
实习时间：09-10第2学期第15周
译码显示电路由74LS48和共阴极七段LED显示器组成。
管代替。
当启动开关闭合时，控制电路应封锁时钟信号CP，
示电路显示“30”字样；当启动开关断开时，计数器开始倒计数；当暂停／连续开关拨到相应位置起到暂停和继续的功能，当译码器显示“00”时同时
现短路，应为是正面视角布线注意反焊板时不要弄错位置。
把元器件全部按照布线图完成走线。
周四：（电路检测）
对已焊接完成的电路进行冷态测试，
看电路是否存在短路，检测所有IC地线
和5V供电是否接通，在检测无误后通电。
观察电路是否可以按照设计实现功能，如
果出问题则依照原理检测问题。
我的电路接通电后发现在复位后预
置数正确，为30，但在拨通连续开关后
、暂停开关问题，发现非门输入输出电位一样，检测发现短路，原因为漏锡短接到正面飞线且挡到没有发现，排除故障后发现工作正常，在检测中发现问题最好不要继续通电测试，尤其是发现IC发烫的时候，到此检测完成。
单片机倒计时
单片机倒计时定时器这里我们先要安装好51试验板上的两个轻触按钮开关，我们采用的是独立式按钮开关，也就是说将开关直接连接到电源的地和单片机的对应引脚之间，这里K1接到单片机的P3.6引脚，K2接到P3.7正常情况下单片机的P3.6P3.7都被程序初始化时置1 当有按键按下时对应的单片机引脚被按钮开关下拉为0，这种方法比较直观，而且比较简单，在按键数量不多的场合下使用很广泛因为机械开关开关时有抖动，所以需要在程序中加一个软件去抖动程序，它的工作原理如下：当单片机检测到有按键被按下后立即执行一个10毫秒的延时程序，然后再在检测该引脚是否仍然为闭合状态？如果仍然为闭合说明确认该键被按下立即执行相应的处理程序，否则可能是干扰，丢弃这次检测结果接下来我们再安装一个四位的拨码开关,就是图中红色的开关,它相当于四个装在一起的拨动开关,当开关拨到"ON"一侧时,对应的那路就会接通,反之断开.它在单片机中一般用于设置初始参数,而且不经常改变的场合这里因为单片机引脚资源不够，所以我们只使用了拨码开关的第234位，第1位闲置三个开关可以逻辑组合出8种状态，所以我们能够方便灵活地预置多达7种的倒计时时间最后我们来安装两个继电器和相关电路，有了继电器我们的实验板不再仅仅是做做实验而已，可以用于控制一些负载，比如说：充电器，洗衣机，电风扇等，使我们的实验板的实用功能大大增强，这也是电子制作实验室网站的单片机实验板和其他公司的产品不同的地方这里继电器由相应的S8050三极管来驱动，开机时，单片机初始化后的P2.3/P2.4为高电平，＋5伏电源通过电阻使三极管导通，所以开机后继电器始终处于吸合状态，如果我们在程序中给单片机一条：CLR P2.3或者CLR P2.4的指令的话，相应三极管的基极就会被拉低到零伏左右，使相应的三极管截至，继电器就会断电释放，每个继电器都有一个常开转常闭的接点，便于在其他电路中使用，继电器线圈两端反相并联的二极管是起到吸收反向电动势的功能，保护相应的驱动三极管，这种继电器驱动方式硬件结构比较简单;电子制作实验室/;可设定时间的倒计时定时器,可选择5/15/20/30/35/45/50分钟倒计时;倒计时时间由四位拨码开关的2/3/4位来控制,;第2位表示5分钟,第3位表示15分钟,第4位表示30分钟,;通过不同的组合可以产生5/15/20/30/35/45/50分钟倒计时;P1.0口的外接的发光二极管为状态LED,定时未开始时LED常亮,定时过程中LED闪烁;K1为开始按钮,K2为停止按钮a_bit equ 20h ;数码管个位数存放内存位置b_bit equ 21h ;数码管十位数存放内存位置temp equ 22h ;计数器数值存放内存位置;开机初始化MOV P3,#0FFH;对P3口初始化,设置为高电平,用于按键输入MOV P0,#0FFH;使显示时间数码管熄灭CLR P1.0;点亮LED指示灯;等待键盘输入START:JB P3.6,$;循环判断开始按钮K1是否按下?ACALL DELAY10;延时10毫秒触点消抖JB P3.6,START;如果是干扰就返回JNB P3.6,$;等待按键松开;读拨码开关的状态,获得倒计时时间SET:MOV A,#0;首先对A清零JB P2.0,A1;判断拨码开关的第2位是否接通,接通就对A加5ADD A,#5A1:JB P2.1,A2;判断拨码开关的第3位是否接通,接通就对A加15ADD A,#15A2:JB P2.2,A3;判断拨码开关的第4位是否接通,接通就对A加30ADD A,#30A3:MOV TEMP,A;这时TEMP中的值就是倒计时时间;数码管显示定时时间的程序display:CLR P2.4;使继电器1释放,开始定时(开机时继电器处于吸合状态)CLR P2.3;使继电器2释放,开始定时(开机时继电器处于吸合状态)MOV R2,#120AB:MOV R3,#250TIME1:mov a,temp ;将temp中的十六进制数转换成10进制mov b,#10 ;10进制/10=10进制div abmov b_bit,a ;十位在amov a_bit,b ;个位在bmov dptr,#numtab ;指定查表启始地址mov r0,#4dpl1: mov r1,#250 ;dplop: mov a,a_bit ;取个位数MOVC A,@A+DPTR ;查个位数的7段代码mov p0,a ;送出个位的7段代码clr p2.7 ;开个位显示ACALL DELY1;显示1毫秒setb p2.7;关闭个位显示,防止鬼影mov a,b_bit ;取十位数MOVC A,@A+DPTR ;查十位数的7段代码mov p0,a ;送出十位的7段代码clr p2.6 ;开十位显示ACALL DELY1;显示1毫秒setb p2.6;关闭十位显示,防止鬼影;插入一段判断定时过程中是否有按键输入的程序段C1:JB P3.6,B1ACALL DELAY10;延时10毫秒消抖JB P3.6,C1JNB P3.6,$;等待按键松开AJMP SETB1:JB P3.7,M33ACALL DELAY10;延时10毫秒消抖JB P3.7,B1JNB P3.7,$;等待按键松开AJMP OVERM33:djnz r3,TIME1 ;2毫秒循环执行250次,时间约0.5秒CPL P1.0;使LED每1秒闪烁一次djnz r2,AB ;循环执行120次,时间为1分钟DEC TEMP;满一分钟对定时时间减1MOV A,TEMPJNZ DISPLA Y;判断TEMP的数值是否为0?不为0循环;结束定时OVER:CLR P1.0;LED指示灯常亮SETB P2.4;继电器1吸合,定时结束,退回到开机时的状态SETB P2.3;继电器2吸合,定时结束,退回到开机时的状态AJMP START;退到开机初始化状态;1毫秒延时子程序DELY1:MOV R4,#2D1:MOV R5,#248DJNZ R5,$DJNZ R4,D1RET;10毫秒延时子程序DELAY10:MOV R4,#20D2:MOV R5,#248DJNZ R5,$DJNZ R4,D2RET;实验板上的7段数码管0～9数字的共阴显示代码numtab: DB 0CFH,03H,5DH,5BH,93H,0DAH,0DEH,43H,0DFH,0DBH end。
基于mulitisim和proteus的30秒倒计时设计
内容摘要此三十秒倒计时具有如下功能：启动、暂停、复位、自动倒计时到00时回到30并停止倒计时。
分为控制模块、计数模块、显示模块。
主要用到的器件有：555定时器、74LS192计数器、74LS48译码器、与非门、与门、共阴数码管等。
此设计器设计时，采用模块化得设计思想，使设计起来更加简单、方便、快捷。
关键词：555定时器74LS192 计数器译码器。
目录第一章设计题目及要求 (3)第二章设计概要 (3)第三章具体实施办法 (3)第四章总电路图 (9)第五章仿真电路图 (10)第六章总结与体会 (11)第一章设计题目及要求设计题目：30秒倒计时器的设计。
设计要求：（1）具有显示30s 倒计时功能：用两个共阴数码管显示，其计时间隔为1s。
（2）分别设置启动键和暂停/继续键，控制两个计时器的直接启动计数，暂停/继续计数功能。
（3）设置复位键：按复位键可随时返回初始状态，即计时器返回到24s。
（4）计时器递减计数到“00”时，计时器跳回“30”停止工作。
（5）用Mulitisim 10.0进行仿真。
第二章设计概要1.题目剖析及设计构想：30秒倒计时，首先我们想到了用单片机进行设计，但由于软件本身更适合设计数字电路，因此我们采用数字电路进行设计。
我们将其分为：(1)、控制模块，即控制倒计时器的启动、停止、复位等功能。
（2）、计数模块，实现置数和倒计时模块。
（3）、译码及显示模块，将计数器的工作状态译码并在数码管上进行显示。
2、总体设计方案当____LD=l，CR=0时，若时钟脉冲加入到CPU端，且CPD=1，则计数器在预置数的基础完成加计数跳变脉冲；当加计数到9时，____C O端进位跳变。
若时钟脉冲加入到CPD端，且CPU=1，则计数器在预置数的基础上完成减计数功能，当减计数到0时, ____BO端借位跳变。
74LSl9置数为(0011 0000)2=(30)l0。
计数原理是：只有当低位____BO端发出借位脉冲时，高位计数器才作减计数。
篮球比赛30秒倒计时器的设计
篮球比赛30秒倒计时器的设计【摘要】篮球比赛30秒钟规则规定：进攻球队在场上控球时必须在30秒钟内投篮出手(NBA比赛为24秒,全美大学体育联合会比赛中为35秒)，因此在比赛时裁判既要看比赛又要看秒表计时，而本文介绍的30秒倒计时器可以解决此问题。
【关键词】AT89C51单片机、30秒倒计时器、LED30秒倒计时器的设计和制作有很多方法，本文介绍的30秒倒计时器以AT89C51单片机作为控制单元，采用两个数码管显示时间，用三个按键分别控制计时器的计时开始、复位和暂停。
倒计时器初始状态显示“30”，当裁判员按下计时键，30秒倒计时开始，当计时器时间减到0时，计时器发出声光报警，提示裁判计时时间已到。
一、电路设计30秒倒计时器的电路主要由电源电路、单片机最小系统、按键输入、显示驱动电路、报警电路组成，30秒倒计时器控制电路如图1所示。
图1 30秒倒计时器电路原理图1、按键输入“30秒倒计时器”采用了三个按键来完成计数器的启动计数、复位、暂停/继续计数等功能。
（1）K1键：启动按钮（P3.2）。
按下K1键，计数器倒计时开始，数码管显示数字从30开始每秒递减计数，当递减到到零时，报警电路发出声、光报警信号。
当计数器处于暂停状态时按下K1键将回到计时状态。
（2）K2键：复位按钮（P3.3）。
按下K2键，不管计数器工作于什么状态，计数器立即复位到预置值“30” ,在报警状态时按下K2键还可取消报警。
（3）K3键：暂停/计时切换按钮（P3.4）。
当计数器处于计时状态时按下该键计数器暂停计时，数码管显示数字保持不变；当计数器处于暂停状态按下该键计数器将回到计时状态；初始状态时该键无效。
2、显示驱动电路“30秒倒计时器”用两个共阳数码管来显示时间，数码管显示方式为动态显示。
显示驱动电路中，数码管的段码引脚通过470欧的电阻接到单片机的P1口，两个片选引脚各通过一个9012连接到正5V电源，由P3.0和P3.1控制。
基于51单片机能实现任意时间倒计时。
倒计时器只要修改此文档15页源程序的（如下图）的到计时初值即可实现想要的倒计时。
比如30分钟倒计时修改分钟十位和各位即可。
一、设计要求：由单片机接收小键盘阵列设定倒计时时间，倒计时的范围最大为60分钟，由LED 显示模块显示剩余时间，显示格式为 XX（分）：XX（秒）.X，精确到0.1s的整数倍。
倒计时到，由蜂鸣器发出报警。
绘制系统硬件接线图，并进行系统仿真和实验。
画出程序流程图并编写程序实现系统功能。
二、设计的作用目的：此次设计是我们更进一步了解基本电路的设计流程，提高自己的设计理念，丰富自己的理论知识，巩固所学知识，使自己的动手动脑能力有更进一步提高，为自己今后的学习和工作打好基础，为自己的专业技能打好基础。
通过解决实际问题，巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力，基本掌握单片机应用电路的一般设计方法，提高电子电路的设计和实验能力，加深对单片机软硬知识的理解，获得初步的应用经验，为以后从事生产和科研工作打下一定的基础。
本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，以便今后自己在单片机领域的学习和开发打下基础，提高自己的动手能力和设计能力，培养创新能力，丰富自己的理论知识，做到理论和实践相结合。
本次设计的重要意义还在于对单片机的内部结构和工作状态做更进一步的了解，同时还对单片机的接口技术，中断技术，存储方式和控制方式作更深层次的了解。
三、具体设计：1.问题分析：在电子技术飞速发展的今天，电子产品的人性化和智能化已经非常成熟，其发展前景仍然不可估量。
如今的人们需求的是一种能给自己带来方便的电子产品，当然最好是人性化和智能化的，如何能做到智能化呢？单片机的引入就是一个很好的例子。
单片机又称单片微型计算机，也称为微控制器，是微型计算机的一个重要分支，单片机是20世纪70年代中期发展起来的一种大规模集成电路芯片，是集CPU，RAM，ROM，I/O接口和中断系统于同一硅片上的器件。
基于单片机的30秒定时器.
课程设计题目：基于单片机的30秒定时器院（系）：**************专业：********学生姓名：******学号：**********指导教师：*****职称：副教授20**年** 月** 日摘要定时器是生活中比较常见的电子仪器的功能之一。
但又比较实用，恰巧本人正在自学单片机，如果用单片机做的话，不失为一个学习的好机会。
这个实验的难点和优点都是程序控制。
因为单片机应用比较灵活，很有学习价值；而又因为它应用很灵活，所以必须学习大量的硬件知识和程序设计。
单片机最小系统就是最简单的输出/输入构成，并且能实现最基本的运行条件，如应有供电、时钟附属电路等。
单片机的最小系统包括晶振电路复位电路和电源这时最小系统基本组成，当然还可以添加矩阵键盘数码管等。
此实验的原理是利用单片机的最小系统，通过单片机来控制数码管、蜂鸣器等，并通过单片机内部中断来实现30秒定时器的功能。
关键词：单片机STC89S52；10管脚共阴数码管；内部中断；蜂鸣器前言现在电子仪器发展迅速，而且功能越来越齐全化，体积微型化，仪器智能化；电压，电流要求越来越简单，功耗越来越低。
而单片机就是其中的佼佼者。
单片机有这体积小，功耗低（89C52功耗在100MW左右），功能强，性能价格比高，易于推广应用等显著特点，所以在现代社会中已经占统治地位。
事实上单片机是世界上数量最多的计算机。
现代人类生活中所用的几乎每件电子和机械产品中都会集成有单片机。
手机、电话、计算器、家用电器、电子玩具、掌上电脑以及鼠标等电脑配件中都配有1-2部单片机。
而个人电脑中也会有为数不少的单片机在工作。
汽车上一般配备40多部单片机，复杂的工业控制系统上甚至可能有数百台单片机在同时工作！单片机的数量不仅远超过PC机和其他计算的综合，甚至比人类的数量还要多。
我们学习了单片机，在条件的允许下，就能制作生活中几乎全部的看起来比较复杂的电子作品。
1、设计报告ⅰ.设计目的：实现基于单片机的30秒定时器；训练动手能力，学习单片机的控制与制作。
