led显示屏基础知识培训1. LED显示屏基础知识培训在当今数字化时代,LED显示屏已成为商业、娱乐和广告等领域中不可或缺的重要工具。
为了帮助大家更好地了解LED显示屏的基础知识,本文将为您介绍LED显示屏的定义、工作原理、常见类型以及安装维护等相关内容。
2. 定义LED是Light Emitting Diode(发光二极管)的缩写,它是一种能够将电能转化为可见光的半导体器件。
LED显示屏是通过将大量的LED排列组合而成的屏幕,用于显示文字、图像、视频等多媒体内容。
3. 工作原理LED显示屏的工作原理基于电、光和色彩的相互作用。
LED内部的半导体材料在电流的驱动下发出可见光,通过大量的LED灯珠的组合排列,可以形成文字、图像和视频等内容。
4. 常见类型4.1 室内LED显示屏室内LED显示屏通常用于商店、展览馆、会议厅等室内场所。
由于使用环境相对稳定,室内LED显示屏可以采用较小的像素间距,以获得更高的分辨率和更好的显示效果。
4.2 室外LED显示屏室外LED显示屏通常用于广场、体育场馆、交通枢纽等户外场所。
由于需要应对各种恶劣的天气条件,室外LED显示屏需要具备防水、防尘、抗阳光辐射等特性,以保证其正常工作。
4.3 单色LED显示屏单色LED显示屏仅能显示单色图片或文字,通常采用红色、绿色或黄色LED灯珠。
由于其简单的结构和低功耗特性,单色LED显示屏在一些简洁信息发布场景中应用广泛。
4.4 全彩LED显示屏全彩LED显示屏能够同时显示多种颜色的图像、文字和视频,通常由红、绿、蓝三种颜色的LED灯珠构成。
全彩LED显示屏以其丰富的色彩表现力,在广告、演唱会等场合中被广泛使用。
5. 安装维护安装LED显示屏时需根据实际情况确定安装方式,如悬挂、支撑或嵌入等。
同时需保证显示屏与电源供应稳定连接,并正确设置图像源以确保正常显示。
在维护方面,定期检查和清洁显示屏表面,确保通风散热良好,防止积尘;同时定期检查电源线路和信号连接,及时处理故障或损坏。
LED显示屏基础知识介绍(共35张)
第6页,共35页。
LED显示产品发展(fāzhǎn)历程
❖ 3、 第三代:全彩色(full color)多灰度显示屏
以红色,蓝色及黄绿色为基色,可以显示较为真实的图像, 目前正在逐渐替代上一代产品。
第28页,共35页。
LED显示屏涉及的名词(míng cí)概念
❖ 10. 白平衡效果
❖ 白平衡效果是显示屏最重要的指标之一。色彩学上当红绿 蓝三原色的比例为1:4.6:0.16时才会显示出纯正的白色,如 果实际比例有一点偏差则会出现白平衡的偏差,一般要注意白 色是否有偏蓝色,偏黄绿色现象。白平衡的好坏主要由显示屏 的控制系统来决定,管芯对色彩的还原性也有影响。
第14页,共35页。
LED显示屏的分类(fēn lèi)
❖ 2.按显示颜色分
❖ 1)单基色LED显示屏 。单基色LED显示屏由一种颜色的LED灯组 成,仅可显示单一颜色,如红色、绿色、橙色等。
❖ 2)双基色LED显示屏 。双基色LED显示屏由红色和绿色LED 灯组成,256级灰度的双基色显示屏可显示65,536种颜色( 双色屏可显示红、绿、黄3种颜色)。
第23页,共35页。
LED显示屏涉及(shèjí)的名词概念
❖ 4、显示模组:由电路及安装结构确定的并具有显示功能的组成LED显示屏的 独立单元。简单说就是为便于组装和显示,出厂的半成品通常是以显示模组 形式提供的,将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”; 室外屏俗称“模组”,再将若干个模组加上机箱、风扇、电源等构在一起成 为“箱体”,多用于大型的全彩屏。
第22页,共35页。
LED显示屏技术要求汇总
LED显示屏技术要求汇总1.分辨率:LED显示屏的分辨率是指每个像素点的数量。
高分辨率可以提供更清晰的图像和视频。
根据应用的需要,可以选择不同分辨率的LED显示屏。
2.亮度:LED显示屏的亮度是指屏幕所能发出的光强度。
较高的亮度可以获得更鲜艳、清晰的图像。
在户外应用中,需要更高的亮度以对抗强烈的阳光照射。
3.对比度:对比度指的是屏幕上最亮区域和最暗区域之间的差异度。
较高的对比度可以提供更锐利和清晰的图像。
4.视角:视角是指在不同角度下观看屏幕时,图像的可见程度。
能够提供更大视角的LED显示屏可以在更广泛的范围内得到清晰的图像。
5.刷新率:刷新率是指LED显示屏每秒更新图像的次数。
较高的刷新率可以提供更平滑、流畅的图像。
6.灰度级别:灰度级别是指LED显示屏在每个像素点上能够显示的不同颜色的数量。
更高的灰度级别可以提供更丰富、精细的图像。
7.色彩饱和度:色彩饱和度是指LED显示屏所能显示的颜色的饱和度。
较高的色彩饱和度可以呈现更鲜艳、真实的颜色。
8.故障率:故障率是指LED显示屏在运行过程中可能出现的故障的概率。
较低的故障率可以提高显示屏的可靠性和持久性。
9.耐用性:LED显示屏需要具备较高的耐用性,能够在长时间运行中保持良好的表现。
它需要能够适应各种环境,如温度变化、湿度变化和震动等。
10.节能性:LED显示屏应具备较高的节能性能,以降低能耗和运行成本。
采用高效的LED芯片和控制系统可以实现节能的效果。
11.接口和连接:LED显示屏需要支持各种接口和连接方式,以便与其他设备和系统进行数据传输和控制。
12.可维护性:LED显示屏需要具备较好的可维护性,能够方便地进行维修和替换故障部件。
总之,LED显示屏技术要求包括分辨率、亮度、对比度、视角、刷新率、灰度级别、色彩饱和度、故障率、耐用性、节能性、接口和连接以及可维护性等方面。
只有满足这些要求,LED显示屏才能提供高质量、可靠性能的图像和视频显示。
LED显示屏基本知识---培训用
LED显示屏基本知识一、LED显示屏概述什么是LED?在某些半导体材料的PN 结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能. PN 结加反向电压,少数载流子难以注入,故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED .LED的特点LED是发光二极管的简称(Light Emetting Diodeo)。
由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点,使其成为室内外信息显示终端的主要发光器件.LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关,目前广泛使用的有红、绿、蓝三种。
由于LED 工作电压低(仅 1.5—3V ),能主动发光且有一定亮度,亮度又能用电压(或电流)调节,本身又耐冲击、抗振动、寿命长(10 万小时),所以在大型的显示设备中,目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏;把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED 屏的象素尺寸一般是2—10 毫米, 常常采用把几种能产生不同基色的LED 管芯封装成一体,室外LED 屏的象素尺寸多为12—26 毫米,每个象素由若干个各种单色LED 组成,常见的成品称象素筒,双色象素筒一般由3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。
无论用LED 制作单色、双色或三色屏,欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节,其调节的精细程度就是显示屏的灰度等级.灰度等级越高,显示的图像就越细腻,色彩也越丰富,相应的显示控制系统也越复杂。
一般256 级灰度的图像,颜色过渡已十分柔和,而16 级灰度的彩色图像,颜色过渡界线十分明显.所以,彩色LED 屏当前都要求做成256 级灰度的。
应用于显示屏的LED 发光材料有以下几种形式:①LED 发光灯(或称单灯)一般由单个LED 晶片,反光碗,金属阳极,金属阴极构成,外包具有透光聚光能力的环氧树脂外壳。
LED显示屏培训资料
显示内容错乱
可能是由于数据传输错误或控 制卡设置错误,需要检查数据
传输和控制卡设置。
04
LED显示屏的发展趋势与未来 展望
LED显示屏的技术创新
01
02
03
高效能驱动技术
LED显示屏的亮度、色彩 和稳定性得到显著提升, 同时降低能耗。
LED显示屏的特点与优势
总结词
LED显示屏具有高亮度、高清晰度、大视角、低能耗、 长寿命等特点和优势,可以广泛应用于广告、体育场 馆、会议中心等领域。
详细描述
LED显示屏作为一种现代化的显示技术,具有许多特点 和优势。首先,LED显示屏的亮度很高,可以在各种环 境下清晰地显示图像和文字等信息。其次,LED显示屏 的清晰度非常高,可以呈现出更加细腻的画面效果。此 外,LED显示屏还具有大视角的特点,可以在较大的角 度范围内观看屏幕而不影响视觉效果。另外,LED显示 屏的能耗较低,可以有效地降低能源消耗和维护成本。 最后,LED显示屏的使用寿命很长,一般可以达到数万 小时以上,因此具有很高的性价比。由于这些特点和优 势,LED显示屏在许多领域得到了广泛应用,如广告、 体育场馆、会议中心等。
详细描述
LED显示屏可以用于展览会、商业展览、橱窗展示等场合, 展示企业形象、产品特点等内容,吸引潜在客户和消费者。
03
LED显示屏的安装与维护
LED显示屏的安装步骤
01
02
03
04
前期准备
确定显示屏尺寸、位置,检查 电源、控制卡等配件是否齐全
。
安装显示屏框架
按照设计图纸,使用合适的材 料和方法安装显示屏框架。
技术特点

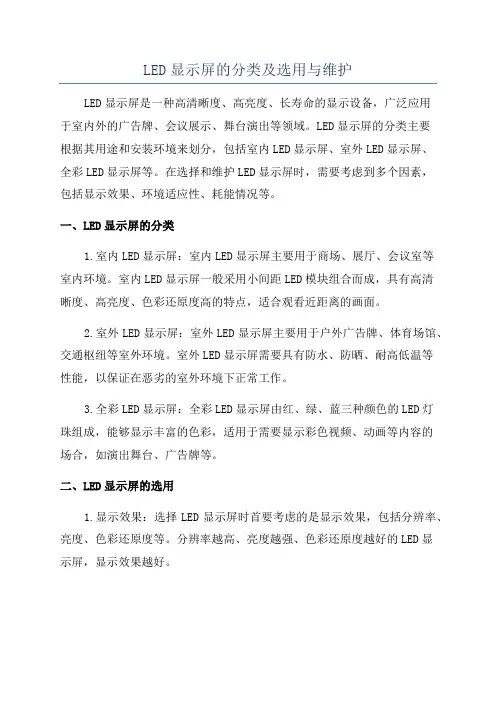

LED显示屏的分类及选用与维护
