速关阀油动机解体检修剖析
遮断油门须就地手动挂钩复位）， 15 秒钟后1842 断电复位，DG16 开启，E1和E2接通，建立速关油 E2，借助溢流阀1853 的限压作用 ，使启动油F的压力比速关油E2的 压力低～0.05Mpa，在E2与F的压 差作用下速关阀缓慢开启，60 秒 钟后1843 断电复位，F与T接通， 这时速关阀已完全开启。
拆卸活塞盘销钉 ，一字螺丝刀
握住活塞盘来回 使用挡盘打动密 封压盖，注意保 护活塞盘，防止 活塞盘密封面损 坏。
使用工具将密封 压盖与挡盘顶住 ，抽动阀杆，密 封压盖就会慢慢 脱离油缸压盖。
来回打动几次 后，密封压盖 就会从油缸压 盖上退出。
密封压盖已慢 慢退出。
密封压盖已 退出，就可 以将活塞盘 锁母拆除， 锁母上有弹 性销，可使 用焊条或小 螺丝刀将弹 性销退出。 将活塞盘取 出。
速关阀示意图
二、检修准备工作
1、将速关阀处搭设检修平台，将速关阀处保温拆除。联系热工人员 拆卸反馈装置。 2、检修技术人员4名（3人工作，1人配合），行车司机1人，6号行车 3、手拉葫芦1.5t，吊带（钢丝绳），24梅花扳手2把，18寸活扳手1 把，12寸活扳手2把，内六方扳手一套（公制），8个吊环2把，小U型 环2个，铜棒，一字螺丝刀 4、酒精3瓶，毛刷，松动剂1瓶，压缩空气管路，金相砂纸，白布， 破布，油桶，生料带，钢丝刷，小块油石，
在放油同时将 速关油、回油 和启动油接头 拆开，将油缸 内油全部放完
放油完毕后用 钢丝绳或吊带 将油缸整体吊 起，为后一步 拆卸油缸做准 备
1、先将油缸端盖短螺帽 全部拆掉，
2、再拆卸油缸端盖长螺 栓螺母，共3组，两人拆 卸螺母，同时查看端盖间 隙情况。随着长螺栓螺母 的退出，油缸内弹簧压力 逐渐泄劲。
小机速关阀试验时突然关闭分析
技术讲课教案主讲人：王学成技术职称（或技能等级）：所在岗位：汽机点检长讲课时间：2011-5-13培训题目：2号机小机B速关阀活动性时突然关闭分析培训目的：1.1 小机速关阀及油缸结构及工作原理1.2 速关组合件1.3小机速关阀试验时跳闸背景1.4 危急保安装置处理：2.1突然关闭原因的初步分析2.2 2B小机速关阀检查试验结果分析汇报对策：3.1 原因分析与查找的工作情况3.2 小机速关阀突然关闭的对策培训内容：一、小机速关阀及油动机1.1 小机速关阀及油缸结构及工作原理1.1.1 小机速关阀及油缸结构速关阀也称为主汽门，它是主蒸汽管路与汽轮机之间的主要关闭机构，在紧急状态时能立即隔断汽轮机的进汽，使机组快速停机。
速关阀水平装配在汽轮机进汽室侧面。
汽轮机机停机时速关阀时关闭的，在汽轮机机起动和正常运行期间速关阀处于全开状态。
主要由阀和油缸两部分构成。
阀体部分主要由主阀蝶、卸载阀（预启阀）、滤网、导向套筒、阀盖、汽封套筒、阀杆、专用螺栓、阀座等共同构成。
油缸部分由油缸体、试验活塞、活塞、弹簧、弹簧座、活塞盘等构成。
阀盖（5）不仅用于进汽室端面的密封，而且也是阀与油缸的连接件。
在速关阀未开启时新蒸汽经蒸汽滤网（3）通至主阀蝶（1）前的腔室，阀蝶在蒸汽力及油缸弹簧（14）关闭力作用下被紧压在阀座（18）上，新蒸汽进入汽轮机通流部分的通路被切断。
主阀蝶中装有卸载阀（2），由于在速关阀的开启过程中调节气阀处于关闭状态，所以随着卸载阀的提升，主阀蝶前后的压力很快趋于平衡，使得主阀蝶开启的提升力为减小。
在速关阀开启过程中或速关阀关闭后（隔离阀未关）有一部分蒸汽沿着阀杆（7）与导向套筒（4）及汽封套筒（6）之间的间隙向外泄漏，漏汽从接口K引出。
而当速关阀全开后，主阀蝶与导向套筒的密封面紧密贴合，阀杆漏汽被阻断。
速关阀中的蒸汽滤网大多是采用不锈钢波形钢带卷绕结构的滤网。
速关阀的油缸部分主要由油缸（10）、活塞（13）、弹簧（14）、活塞（16）及密封件等构成，油缸用螺栓固定在阀盖（5）上。
对小机速关阀试验的一些认识

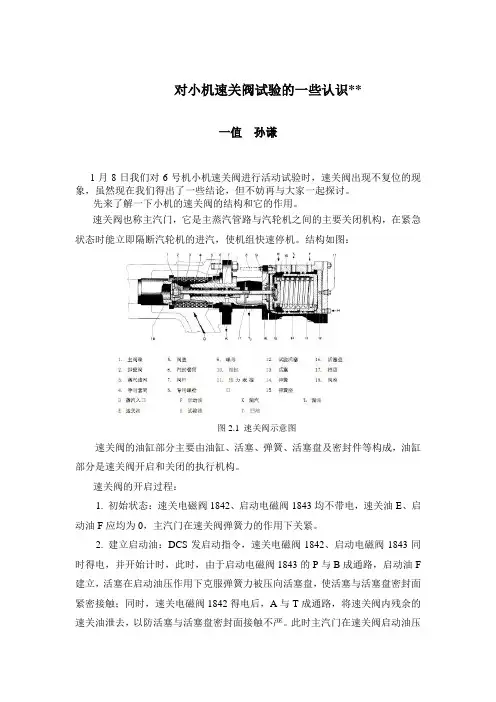

对小机速关阀试验的一些认识**一值孙谦1月8日我们对6号机小机速关阀进行活动试验时，速关阀出现不复位的现象，虽然现在我们得出了一些结论，但不妨再与大家一起探讨。
先来了解一下小机的速关阀的结构和它的作用。
速关阀也称主汽门，它是主蒸汽管路与汽轮机之间的主要关闭机构，在紧急状态时能立即隔断汽轮机的进汽，使机组快速停机。
结构如图：图2.1 速关阀示意图速关阀的油缸部分主要由油缸、活塞、弹簧、活塞盘及密封件等构成，油缸部分是速关阀开启和关闭的执行机构。
速关阀的开启过程：1. 初始状态：速关电磁阀1842、启动电磁阀1843均不带电，速关油E、启动油F应均为0，主汽门在速关阀弹簧力的作用下关紧。
2. 建立启动油：DCS发启动指令，速关电磁阀1842、启动电磁阀1843同时得电，并开始计时，此时，由于启动电磁阀1843的P与B成通路，启动油F 建立，活塞在启动油压作用下克服弹簧力被压向活塞盘，使活塞与活塞盘密封面紧密接触；同时，速关电磁阀1842得电后，A与T成通路，将速关阀内残余的速关油泄去，以防活塞与活塞盘密封面接触不严。
此时主汽门在速关阀启动油压的作用下关紧。
3. 建立速关油：启动油建立后向液控单向阀进油，液控单向阀出油去充液阀，充液阀在一定的油压下打开，插装阀上部与回油接通，通过节流孔板油压缓慢泄去，插装阀在下部油压的作用下打开，压力油一路通向电液转换器，一路通向速关油电磁阀。
而此时，速关油电磁阀带电与回油接通，速关油压并未建立。
速关电磁阀1842得电15秒钟后断电复位，A与P成通路，速关油压建立。
4. 速关阀开启：启动电磁阀1843在得电60s后失电，启动油与回油接通，通过节流孔板缓慢泄去，于是活塞与活塞盘如同一个整体构件在两侧油压的作用下持续移动直至被试验活塞限位，速关阀随之开启。
通过调节节流孔的大小来控制启动油泄油的快慢以调节速关阀的开启速度。
此时启动油完全泄去，速关油替代启动油向充液阀充油，使插装阀保持开启状态。
