9.5.7施工现场消防设施布置图
消防施工总平面图
1 消防施工总平面图
我公司施工总体平面布置的原则是：
① 施工总平面布置须做到满足安全防火、劳动保护的要求。
② 在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免
专业工种及相邻标段之间的作业干扰。
③ 充分利用各种现有建筑物、构筑物和原有设施，降低临时设施建设费用。
④ 尽量减少施工占地，使平面布置紧凑合理。
⑤ 材料存放区放置在交通便利的大门口附近，有利于材料存放与运出；工人生
活区放置在相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对多的区域，以方便满足使用。
附：施工总平面图。
施工消防措施及消防平面布置图
施工现场消防设施布置

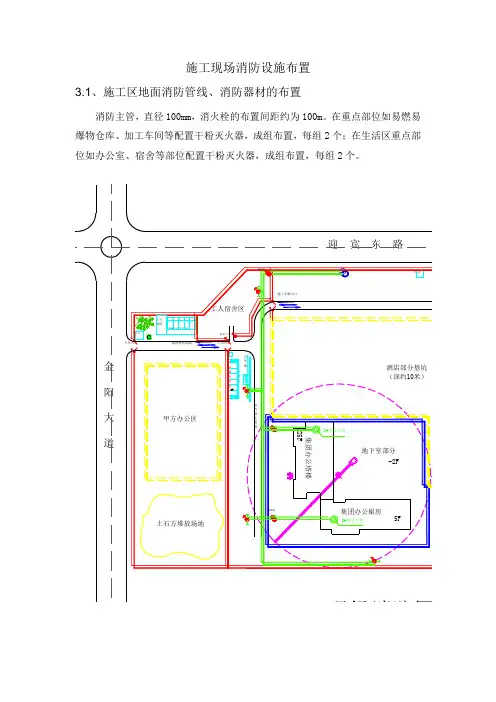

3.1、施工区地面消防管线、消防器材的布置
消防主管，直径100mm，消火栓的布置间距约为100m。
在重点部位如易燃易爆物仓库、加工车间等配置干粉灭火器，成组布置，每组2个；在生活区重点部位如办公室、宿舍等部位配置干粉灭火器，成组布置，每组2个。
3.2、典型楼层消防器材的布置
主体结构、机电、装饰施工期间，主塔楼分别在负二层、十二层设置消防水池和加压泵，沿核心筒设置消防竖管，直径80mm，在每一楼层设置消火栓，取
水管径65mm；裙楼不设置消防水池及加压泵，沿楼层管道井设置DN80竖管，每层设消火栓，消防泵布设专用配电线路，确保紧急状态时处于完好状态。
消防设施平面布置图
”表示安全通道，“ ”表示门。
责任人：王佳
会议室
杂物间
项目经理室
办公区一楼
试
验
安计全量科室消防设施办布公区置二楼图（二项）目总副工经楼道室理室
室
注：下图中“综合”办表公示室灭火器，“
责任范围：项目部生活区
责任人：王佳财务科
”表示安全通道，“ ”表示门。
卫生间楼 道
材料科
楼 宿道 舍
档案室
食堂
宿舍一楼
卫生间
楼
道 宿舍
阳台 宿舍
宿舍二楼
阳台
消防设施布置图（三）
注：下图中“ ”表示灭火器，“ 责任范围：工地实验室
”表示安全通道，“ ”表示门。
责任人：虞新
化学分析室
土工室 力学室
施工现场消防平面布置
施工现场消防平面布置一、火灾的类型和灭火机理火灾的种类：火灾根据可燃物的性质、类型和燃烧特性，分为以下五类：A类火灾（固体物质火灾：木材等）、B类火灾（可燃液体或者可熔化固体火灾：汽油、柴油等）、C类火灾（气体火灾：天然气、煤气等）、D类火灾（金属火灾：钾、钠、镁等）、E类火灾（带电体火灾）发生火灾的必要条件：1、可燃物；2、氧化剂；3、温度（引火源）；4、未受克制的链式反映。
根据这四个必要条件，灭火就是：采用一定措施，破坏这四个条件中的一个或几个，就可以使燃烧终止，火灾就被控制了。
灭火机理：根据灭火措施，灭火机理就是：隔离、窒息、冷却、化学克制。
其中前三种措施是物理过程，后一种措施是化学过程。
1、隔离灭火：把可燃物与火焰或者氧气隔离开，使燃烧终止。
例如：喷洒灭火剂让可燃物和氧气或热隔开。
2、窒息灭火：减少氧气的浓度，使燃烧不能继续。
例如：二氧化碳、氮气、水蒸气等办法稀释氧气浓度。
3、冷却灭火：将可燃物冷却至燃点以下，燃烧反映终止。
例如：用水扑灭固体火灾，水吸取大量热量，减少燃烧物温度。
4、化学克制灭火：物质燃烧的过程就是碳氢化合物在燃烧中分子被活化，产生大量的自由基，H、OH、O链式反映。
化学克制就是克制自由基的产生，减少自由基的浓度，中断链式反映。
常用的灭火设备有：水基灭火机、泡沫灭火剂、气体灭火剂、干粉灭火剂。
二、建筑物分类1、按使用性质分类：民用建筑、工业建筑（厂房、仓库）2、按建筑物高度、层数分类：建筑物高度：建筑物室外地面到其檐口或屋面面层的高度。
屋顶上的水箱间、电梯机房、楼梯出口小间等不计入建筑高度。
多层建筑（涉及多层民用建筑、多层工业建筑）：1）、2层及以上-----10层以下（不涉及10层）居住建筑（涉及设立了商业网点的住宅）。
2）、建筑高度小于或等于24米公共建筑。
3）、建筑高度小于或等于24米（2层及以上）的仓库和厂房高层建筑（涉及高层民用建筑和高层工业建筑）：1）、10层及以上的住宅（涉及首层设立商业服务网点的住宅）。
