光纤收发器常见故障
D-Link 光纤收发器排错
DFE-852
DFE-850
10/100M
10/100M
100Base-FX
100Base-FX
1310nm
850nm
DFE-855
DGE-870
10/100M
1Байду номын сангаас00M
100Base-FX
1000Base-SX
1310nm
1310nm
问题一：波长不匹配： 如：DFE-850是850nm波长，DFE-855是1310nm波长，它们 俩是不能对接使用的，会造成波长不匹配无法通讯。
5.光纤收发器连接后两端不能通信 （a）光纤接反了，TX和RX所接光纤对调 （b）RJ45接口与外接设备连接不正确 光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M带光电互控 功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能 正常通信，但接非光电互控收发器没有影响。
6.时通时断现象 （a）可能为光路衰减太大，此时可用短光纤跳线来进行测试，如 果没问题，则可能是光路衰减太大 （b）可能为与收发器连接的交换机故障，此时把交换机换成PC， 即两台收发器直接与PC连接，两端对PING，如未出现时通时断现 象可基本判断为交换机故障 （c）可能为收发器故障，此时可把收发器两端接PC（不要通过交 换机），两端对PING没问题后，从一端向另一端传送一个较大文 件（100M）以上，观察它的速度，如速度很慢（200M以下的文件 传送15分钟以上），可基本判断为收发器故障。
解决办法： 使用相同波长的光纤收发器，如：一对DFE-850，或者一对 DFE-855
问题二：设备只有两个指示灯，power和link，link不亮？ 如：DMC-810SC一对，接上单模光纤跳线后Link灯不亮，但 是电源灯亮
光纤收发器常见的问题及解决方案
目前光纤收发器Βιβλιοθήκη 平已经非常完善了，返修率相当的低，厂家一般可以承诺三年包换，终身保修。
编辑本段光纤收发器应用范围
本质上光纤收发器只是完成不同介质间的数据转换，可以实现0-120Km内两台交换机或计算机之间的连接，但实际应用却有着更多的扩展。 1、 实现交换机之间的互联。 2、 实现交换机和计算机之间的互联。 3、 实现计算机之间的互联。 4、 传输中继：当实际传输距离超过收发器的标称传输距离，特 别是实际传输距离超过120Km的时候，在现场条件允许的情况下，采用2台收发器背对背进行中继或采用光-光转换器进行中继，是一种很经济有效的解决方案。 5、 单多模转换：当网络间出现需要单多模光纤连接时，可以用1台多模收发器和1台单模收发器背对背连接，解决了单多模光纤转换的问题。 6、 波分复用传输：当长距离光缆资源不足，为了提高光缆的使用率，降低造价，可将收发器和波分复用器配合使用，让两路信息在同一对光纤上传输。 光纤收发器选购原则 在实际的采购中，企业考虑的一个重要的因素是价格，特别是中小型的企业和SOHO办公。我们认为，几百元的产品足以满足一般的企业的需求了，除非是特殊的行业，例如电信、军事等。当然，除价格外同时还必须考虑产品与周边环境相容性的配合及产品本身的稳定性、可靠性，否则价格再低，买了也没有用。为了使大家能挑到好的产品，把一些采购要点罗列如下： （1）看看它本身是否可支持全双工及半双工，因为市面上有些芯片，目前只能使用全双工环境，无法支持半双工，若接至其他品牌的交换机（N-Way Switch）或集线器（HUB），其又使用半双工模式，则一定会造成严重的冲撞及丢包。 （2）看看它是否与其他光纤接头做过连接测试，目前市面上的光纤收发器收发器愈来愈多，如不同品牌的收发器相互的兼容性事前没做过测试则也会产生丢包、传输时间过长、忽快忽慢等现象。 （3）看看它有否防范丢包的安全装置，因为很多厂商在制作光纤收发器时，为了减低成本，往往采用寄存器(Register)数据传输模式，这种方式最大的缺点，就是数据传输时会不稳，造成丢包，而最佳的方式就是采用缓冲线路设计，可安全避免数据丢包。 （4）看看产品是否有做温度测试，因为光纤收发器本身使用时会产生高热，再加上其安装的环境通常在户外，故温度过高时（不能大于50°C），光纤收发器是否可正常运作，是用户非常重要考虑的因素！允许的最高工作温度是多少？对于一给需要长期运行的设备此项非常值得我们关注！ （5）看看产品是否有符合IEEE802.3标准？光纤收发器如符合IEEE802.3标准，如果不符合该标准，那么肯定会存在兼容性的问题。 （6）衡量一下厂家的售后服务，试想一下，如果你的设备坏了，厂家几天都没有解决问题，你的损失是多少啊？所以为了使售后服务能及时及早的响应，建议大家选择当地区具有实力雄厚、技术力量高超、信誉良好的专业公司。也只有专业公司的技术工程师排除故障的经验比较丰富、检测故障的工具比较先进！ （7）选购时仔细观察产品的外型，看看产品的光纤模块外壳有否旧、有否光泽又或者是有否磨损痕迹。现今市场上有不少厂商为了谋取暴利，在光纤收发器、光纤交换机等设备上使用了二手或旧的光纤模块，使用这些二手光纤模块的产品，对网络传输造成极大的隐患，如：光纤模块的光路受到污染，对信号传输必定受到影响，传输质量的下降。而传输质量下降，对接收的灵敏度也造成降低，也会造成数据丢包的现象。再加上使用了二手的光纤模块，在使用寿命上也会打了折扣，随时出现零件失效等情况。 光纤收发器使用注意事项 光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。 在使用光纤收发器连接不同的设备时，必须注意使用的端口不同。 1、 光纤收发器到100BASE-TX设备（交换机，集线器）的连接： 确认双绞线的长度最长不超过100米； 连接双绞线的一端到光纤收发器的RJ-45口（Uplink口），另一端到100BASE-TX设（交换机，集线器）的 RJ- 45口（普通口）。 2、 光纤收发器到100BASE-TX设备（网卡）的连接： 确认双绞线的长度最长不超过100米； 连接双绞线的一端到光纤收发器的RJ-45口（100BASE-TX口），另一端到网卡的RJ-45口。 3、光纤收发器到100BASE-FX的连接： 确认光纤长度没有超出设备能提供的距离范围； 光纤的一端连光纤收发器的SC/FC/ST接头，另一端连接100BASE-FX设备的SC/ST接头。 另外需要补充的是很多用户在使用光纤收发器时认为：只要光纤的长度在单模光纤或多模光纤所能支持的最大距离内就可以正常使用。其实这是一种错误的认识，这种认识只有在连接的设备都是全双工的设备时才是正确的，当有半双工的设备时，光纤的传输距离就有一定的限制了。
光纤收发器故障原因及处理方法
光纤收发器故障原因及处理方法
1.光纤连接问题：光纤连接问题是光纤收发器故障的主要原因之一、在安装或维护过程中，如果光纤的连接不牢固、接触不良，会导致信号传输质量下降甚至中断。
2.光纤损坏：光纤在使用过程中可能会因为各种原因而受损，如弯曲过度、拉力过大、挤压等，这样就会导致光纤的光损耗增大或者断裂。
3.光纤收发器故障：光纤收发器本身也可能存在一些问题，如电路板损坏、器件老化等，这些都会导致光纤收发器无法正常工作。
针对以上几个原因，我们可以采取相应的处理方法，具体如下：
1.检查光纤连接：首先，需要检查光纤的连接情况，确保连接处没有松动或者脱落。
如果发现光纤连接有问题，需要重新连接或更换光纤连接器。
2.检查光纤质量：如果光纤损坏，需要对光纤进行检查，找出损坏部位并及时更换。
在使用过程中，要避免光纤受到过大的张力或者弯曲。
3.检查光纤收发器：如果确定光纤连接没有问题，就需要对光纤收发器进行检查。
可以通过测量正常光纤收发器的工作情况来对照检查故障的光纤收发器，以确定是否需要维修或更换。
4.检查电源和电路：光纤收发器的电源和电路也是可能出现故障的地方，可以检查电源是否正常供电，是否存在电路板损坏等问题。
如果有问题，需要及时修复或更换。
5.预防措施：为了减少光纤收发器故障的发生，可以采取一些预防措施，如定期检查和维护光纤收发器，避免过大张力和弯曲，使用合适的光纤连接器等等。
总之，对于光纤收发器故障的处理，需要综合考虑光纤连接、光纤质量、光纤收发器本身及电源电路等因素。
通过仔细排查故障原因，并采取正确的处理方法，可以及时修复故障，保证光纤通信系统的正常运行。

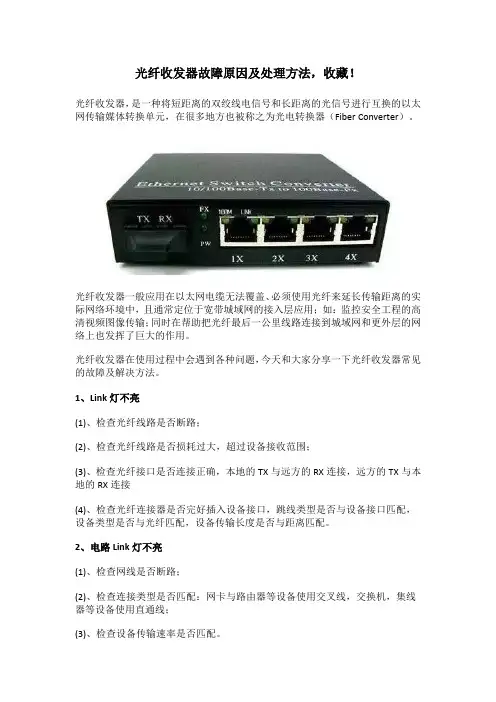

光纤收发器故障原因及处理方法,收藏!
光纤收发器故障原因及处理方法，收藏！光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。
光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；如：监控安全工程的高清视频图像传输；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器在使用过程中会遇到各种问题，今天和大家分享一下光纤收发器常见的故障及解决方法。
1、Link灯不亮(1)、检查光纤线路是否断路；(2)、检查光纤线路是否损耗过大，超过设备接收范围；(3)、检查光纤接口是否连接正确，本地的TX与远方的RX连接，远方的TX与本地的RX连接(4)、检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
2、电路Link灯不亮(1)、检查网线是否断路；(2)、检查连接类型是否匹配：网卡与路由器等设备使用交叉线，交换机，集线器等设备使用直通线；(3)、检查设备传输速率是否匹配。
3、网络丢包严重(1)、收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配；(2)、双绞线与RJ-45头有问题，进行检测；(3)、光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等；(4)、光纤线路损耗是否超出设备接受灵敏度。
4、光纤收发器连接后两端不能通信(1)、光纤接反了，TX和RX所接光纤对调；(2)、RJ45接口与外接设备连接不正确(注意直通与绞接)光纤接口(陶瓷插芯)不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
5、时通时断现象(1)、可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障；(2)、可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障；(3)、可能为收发器故障，此时可把收发器两端接PC（不要通过交换机），两端对PING没问题后，从一端向另一端传送一个较大文件（100M）以上，观察它的速度，如速度很慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障6、死机重启后恢复正常此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。

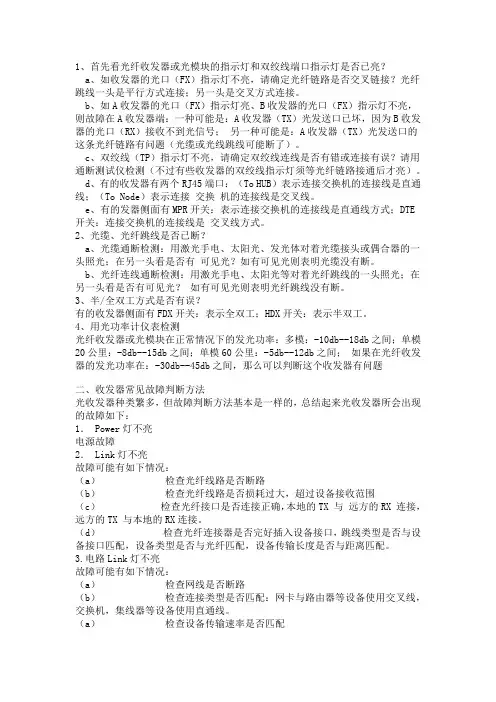

光纤收发器常见问题分析
1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线。
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE 开关：连接交换机的连接线是交叉线方式。
2、光缆、光纤跳线是否已断？a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。
b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光则表明光纤跳线没有断。
3、半/全双工方式是否有误？有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。
4、用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下：1． Power灯不亮电源故障2． Link灯不亮故障可能有如下情况：（a）检查光纤线路是否断路（b）检查光纤线路是否损耗过大，超过设备接收范围（c）检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。

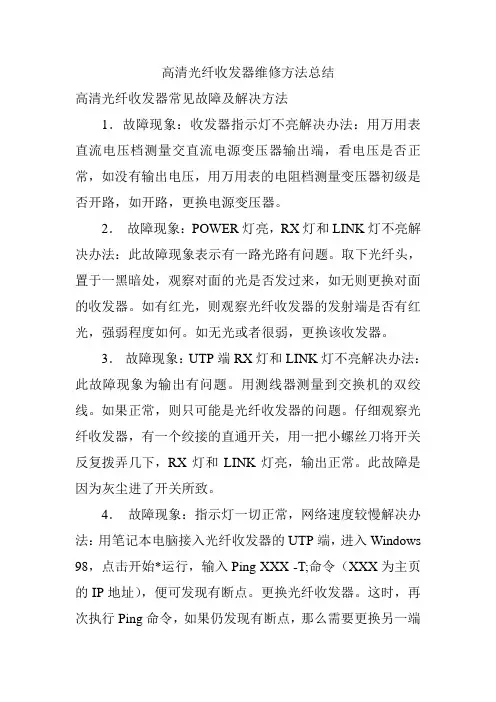

高清光纤收发器维修方法总结
高清光纤收发器维修方法总结
高清光纤收发器常见故障及解决方法
1．故障现象：收发器指示灯不亮解决办法：用万用表直流电压档测量交直流电源变压器输出端，看电压是否正常，如没有输出电压，用万用表的电阻档测量变压器初级是否开路，如开路，更换电源变压器。
2．故障现象：POWER灯亮，RX灯和LINK灯不亮解决办法：此故障现象表示有一路光路有问题。
取下光纤头，置于一黑暗处，观察对面的光是否发过来，如无则更换对面的收发器。
如有红光，则观察光纤收发器的发射端是否有红光，强弱程度如何。
如无光或者很弱，更换该收发器。
3．故障现象：UTP端RX灯和LINK灯不亮解决办法：此故障现象为输出有问题。
用测线器测量到交换机的双绞线。
如果正常，则只可能是光纤收发器的问题。
仔细观察光纤收发器，有一个绞接的直通开关，用一把小螺丝刀将开关反复拨弄几下，RX灯和LINK灯亮，输出正常。
此故障是因为灰尘进了开关所致。
4．故障现象：指示灯一切正常，网络速度较慢解决办法：用笔记本电脑接入光纤收发器的UTP端，进入Windows 98，点击开始*运行，输入Ping XXX -T;命令（XXX为主页的IP地址），便可发现有断点。
更换光纤收发器。
这时，再次执行Ping命令，如果仍发现有断点，那么需要更换另一端
的光纤收发器。
光纤收发器故障判断汇总
光纤收发器故障判断光纤骨干网、工业控制网使用了各种不同规格、不同型号的光纤收发器, 有工业型也有商用型，有单模也有多模, 厂家型号也是千姿百态。
根据各种光纤收发器经常出现的故障，并参照其说明书，将光纤收发器故障判断归纳如下，希望对大家的维护带来方便。
1 Power灯不亮电源故障，检查收发器稳压电源是否正常2 光路 Link灯不亮故障可能有如下情况：1 、检查光纤线路是否断路（建议用OTDR 测试）2 、检查光纤线路是否损耗过大，超过设备接收范围（建议用光功率计测试）3 、检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX 连接。
4 、检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3 电路Link 灯不亮故障可能有如下情况：1 、检查网线是否断路2 、检查连接类型是否匹配：用直连线还是交叉线3 、检查设备传输速率是否匹配，10M 还是100M ，全双工还是半双工。
4 网络丢包严重可能故障如下：1 、收发器的电口与网络设备接口，或两端设备接口的双工模式不匹配。
2 、双绞线与RJ-45头有问题，进行检测3 、光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等。
6 光纤收发器连接后两端不能通信1 、光纤接反了，TX 和RX 所接光纤对调2 、RJ45接口与外接设备连接不正确(注意直通与交叉光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M 带光电互控功能的收发器上，如APC 插芯的尾纤接到PC 插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
7 时通时断现象1 、可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB 范围之内可基本判断为光路故障。
2 、可能为与收发器连接的交换机故障，此时把交换机换成PC ，即两台收发器直接与PC 连接，两端对PING ，如未出现时通时断现象可基本判断为交换机故障。
网络光收发设备常见故障及排除方法
网络光收发设备常见故障及排除方法网络光收发设备是指用于光纤传输系统中的光收发器等设备，它们在网络通信中起到了至关重要的作用。
然而，由于环境、设备使用等原因，这些设备可能会出现各种故障。
下面将介绍一些常见的网络光收发设备故障及排除方法。
1.光收发设备无法正常启动可能原因：-电源问题：检查电源线是否插好，确认电源是否正常供电。
-其他连接问题：检查光纤连接是否牢固，确认连接口是否正常。
解决方法：-检查电源线是否插好，确认电源线与电源的连接是否正常。
-检查光纤连接是否牢固，重新插拔光纤并确认连接口是否正常。
2.光收发设备传输速度慢或频繁掉线可能原因：-光纤质量问题：检查光纤是否受潮或损坏，确认光纤的质量是否合格。
-设备设置问题：检查设备是否配置正确，确认设备的设置是否符合要求。
解决方法：-更换光纤：如果光纤受潮或损坏，应尽快更换光纤。
如果质量不合格，需更换质量合格的光纤。
-检查设备设置：确认设备的配置是否正确，检查设备的设置是否符合要求，如速率等是否设置正确。
3.光收发设备发热严重可能原因：-通风不良：检查设备周围是否有遮挡物，是否有足够的通风空间。
-设备故障：检查设备是否老化或功耗超出设备的负荷。
解决方法：-清理通风口：确保设备的通风口畅通无阻，清除周围的遮挡物。
-更换设备：如果设备老化严重或功耗超出设备的负荷，需考虑更换设备。
4.光收发设备接收不良或发送信号弱可能原因：-光纤连接松动：检查光纤连接是否牢固，确认光纤接头是否正确插入。
-光纤污染：检查光纤是否受到污染，确认光纤的清洁度。
解决方法：-插紧光纤连接：重新插拔光纤并确认连接牢固。
-清洁光纤：使用专用的光纤清洁剂清洁光纤，确保光纤表面干净。
收发器常见问题
二、收发器常见故障判断方法光收发器种类繁多，但故障判断方法基本是一样的，总结起来光收发器所会出现的故障如下：1．Power灯不亮电源故障2．Link灯不亮故障可能有如下情况：（a）检查光纤线路是否断路（b）检查光纤线路是否损耗过大，超过设备接收范围（c）检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
（d）检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
3.电路Link灯不亮故障可能有如下情况：（a）检查网线是否断路（b）检查连接类型是否匹配：网卡与路由器等设备使用交叉线，交换机，集线器等设备使用直通线。
（a）检查设备传输速率是否匹配4.网络丢包严重可能故障如下：（1）收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。
（2）双绞线与RJ-45头有问题，进行检测（3）光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等。
5. 光纤收发器连接后两端不能通信（1）光纤接反了，TX和RX所接光纤对调（2）RJ45接口与外接设备连接不正确(注意直通与绞接) 光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC 插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
6. 时通时断现象（1）可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障（2）可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障（3）可能为收发器故障，此时可把收发器两端接PC（不要通过交换机），两端对PING没问题后，从一端向另一端传送一个较大文件（100M）以上，观察它的速度，如速度很慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障。
光纤收发器常见故障
光纤收发器常见故障
光纤收发器常见故障可能包括以下几种：
1. 光纤断裂或损坏：由于光纤的使用环境复杂，容易受到外力、温度变化等因素的影响，使光纤出现断裂或损坏。
2. 光模块故障：光模块是光纤收发器的核心部件之一，如果光模块出现故障，可能会导致光纤收发器无法正常工作。
3. 光纤接口松动：光纤收发器与光纤之间的连接处如果松动，可能会引起信号传输不畅，影响光纤收发器的正常工作。
4. 电源故障：电源是光纤收发器正常运行所必需的，如果电源出现故障，可能会导致光纤收发器无法正常供电，从而无法正常工作。
5. 光损耗过大：如果信号在光纤传输过程中损耗过大，可能会导致光纤收发器无法接收到足够的光信号，影响正常工作。
6. 接收端故障：光纤收发器的接收端如果出现故障，可能会导致无法正确接收光信号，影响正常工作。
以上仅为一些常见的光纤收发器故障，具体故障需要根据实际情况进行判断与排除。
单模光纤收发器故障
单模光纤收发器故障随着科技的不断发展，单模光纤收发器在现代通信领域中扮演着重要的角色。
然而，由于各种原因，单模光纤收发器也可能会出现故障。
本文将探讨一些常见的单模光纤收发器故障，并提供一些解决方案。
一、无法连接当单模光纤收发器无法连接时，首先需要检查光纤连接是否正确。
确保光纤端面无污染或损坏，并正确插入收发器接口。
此外，还要检查光纤连接的接口是否正确对齐。
如果问题仍然存在，可以尝试更换光纤或收发器，以确定是哪个部件出现了问题。
二、信号质量差信号质量差可能是由于光纤收发器的发射功率不足或接收灵敏度较低造成的。
如果发射功率不足，可以调整发射功率，确保其达到设备要求的范围。
如果接收灵敏度较低，可以检查接收端的放大器或接收电路是否正常工作，并进行相应的维修或更换。
三、光纤损坏光纤损坏可能会导致信号丢失或衰减。
检查光纤是否有弯曲、划痕或断裂，并确保光纤的连接处没有松动。
如果发现损坏，应及时更换光纤，并确保新的光纤质量良好。
四、温度过高单模光纤收发器在工作过程中会产生热量，如果温度过高，可能会导致设备性能下降甚至损坏。
因此，要确保单模光纤收发器的散热良好，避免过高的温度。
可以将其安装在通风良好的位置，并定期清洁设备，防止灰尘堆积影响散热效果。
五、供电故障单模光纤收发器无法正常工作可能是由于供电故障导致的。
首先，检查电源线是否连接良好，电源是否正常供电。
如果没有电源问题，可以检查电源适配器或电源模块是否正常工作，并进行必要的维修或更换。
六、设备不兼容有时，单模光纤收发器与其他设备不兼容，可能会导致故障。
在使用单模光纤收发器之前，应仔细查阅设备的兼容性列表，并确保其与其他设备兼容。
如果发现不兼容问题，应更换兼容的设备或采取其他解决方案。
单模光纤收发器故障可能涉及到连接问题、信号质量、光纤损坏、温度过高、供电故障和设备不兼容等方面。
在遇到故障时，我们应该根据具体情况逐一排查，并采取相应的解决方案。
同时，定期维护和保养单模光纤收发器也是预防故障的重要手段。
光纤收发器故障原因及解决方法
光纤收发器故障原因及解决方法
光纤收发器出现故障的原因可能有多种，包括但不限于以下几点：
1. 环境因素，光纤收发器的工作环境可能存在温度过高或过低、湿度过大、灰尘堆积等情况，这些因素都有可能导致光纤收发器故障。
2. 光纤连接问题，光纤收发器的连接可能出现松动、脏污或损坏，导致信号传输出现问题或中断。
3. 光纤本身问题，光纤本身可能出现断裂、弯曲或损坏，导致
信号传输不畅或丢失。
4. 电力问题，不稳定的电源供应或电压过高过低都有可能对光
纤收发器造成损害。
针对光纤收发器故障，可以采取以下解决方法：
1. 确保良好的工作环境，保持光纤收发器工作环境的清洁、干
燥和适宜温度。
2. 检查光纤连接，定期检查光纤连接状态，确保连接牢固、干净，并及时清洁光纤连接头。
3. 检查光纤本身，定期检查光纤的完整性和清洁度，确保光纤没有断裂、弯曲或损坏。
4. 稳定电源供应，确保光纤收发器接入稳定可靠的电源，避免电压波动对设备造成损害。
5. 使用专业设备检测，定期使用专业的光纤测试仪器对光纤收发器进行检测，及时发现并解决潜在问题。
总的来说，光纤收发器出现故障可能是由于多种因素造成的，解决方法也需要综合考虑设备的使用环境、连接状态、光纤本身和电源稳定性等方面。
定期的维护保养和检测是预防和解决光纤收发器故障的关键。
光纤收发器的常见故障及排查方法大全
光纤收发器的常见故障及排查方法大全11.21前言：我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX 100：灯亮表示光纤传输速率为100Mbps；TX 100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FX Link/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TX Link/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
▪▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
▪▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
▪▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
光纤收发器指示灯故障含义图解大全
光纤收发器指示灯故障含义图解大全一、光纤收发器的作用由于我们常使用的网线（双绞线）的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。
因此，当我们在布置较大的网络的时候，不得不使用中继设备。
光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤的时候，我们会经常使用到光纤收发器：要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。
简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。
从光口输入光信号，从电口（常见的RJ45水晶头接口）输出电信号，反之亦然。
其过程大概为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。
因此，光纤收发器一般都是成对使用的。
比如，运营商（电信、移动、联通）的机房里面的光纤收发器和你家的光纤收发器。
如果你想用光纤收发器组建自己的局域网，那必须要成对使用。
举个例子：例如：如果有部分接入层交换机与核心交换机之间的距离较远，可以在接入层交换机与核心层交换机之间再加一个过渡的交换机做接力。
这样就可以延长距离了。
我们知道网线的传输距离为100米，那么距离再远怎么办？例如七、八百米，甚至更远，那就不使用交换机做接力，可以使用一对光纤收发器，一个在核心层交换机旁用网线相连，另一个在接入层交换机旁与网线相邻，两个光纤收发器之间用光纤相连。
不过需要注意，单模光纤和多模光纤问题。
如果是单模光纤，收发器也必须是单模的，只需要用一根光纤，距离几公里范围内完全不用考虑长短问题，因为单模光纤传输的距离比较远。
如果是多模光纤，收发器必须是多模光纤，一对光纤，距离少的五、六百米，多的2公里。
那么可能涉及一个问题，到底用单模还是多模呢？这里面补充下区别其实没有好坏之分，只有用途不同，多模光纤多用于短距离建筑配线间之间，核心设备到核心设备之间的通信，其优点是通信带宽大，多支持万兆，缺点是相比单模光纤传输距离短。
光纤收发器常见故障及排查方法
光纤收发器常见故障及排查方法我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR：灯亮表示DC5V电源工作正常；FDX：灯亮表示光纤以全双工方式传输数据；FX100：灯亮表示光纤传输速率为100Mbps；TX100：灯亮表示双绞线传输速率为100Mbps，灯不亮表示双绞线传输速率为10Mbps；FXLink/Act：灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TXLink/Act：灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100M。
若光纤收发器正常工作，PWR电源指示灯必须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDX工作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。
一、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？▪A、如收发器的光口（FX-LINK/ACT）指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-RX；RX-TX。
▪B、如A收发器的光口（FXFX-LINK/ACT）指示灯亮而B收发器的光口（FXFX-LINK/ACT）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光纤跳线可能断了）。
▪C、双绞线（TXFX-LINK/ACT）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
▪D、有的收发器有两个RJ45端口:（To HUB）表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤收发器常见故障
1、电源灯不亮
(a)请确认电源线（内置电源）和电源适配器（外置电源）为收发器配套的电源线和电源适
配器且已插好
（b）若仍然不亮，可尝试更改插座位置
（c）更换电源线或电源适配器
2、电口灯TP100（或TP1000）和TP LINK/ACT 不亮
若型号为FC830A，请确认LFA开关即开关2是否处于ON 的状态，若是，将两端收发器的LFA开关拨到OFF的状态。
（a）请确认双绞线与收发器和对端设备已连接好
（b）检查对端设备传输速率是否匹配，100M对100M，1000M对1000M
（c）若仍然不亮，可尝试更换双绞线和对端设备
3、FX光口不亮
若型号为FC830A，请确认LFA开关即开关2是否处于ON 的状态，若是，将两端收发器的LFA开关拨到OFF的状态。
3.1若为单纤收发器
（a）请确认光纤已完好插入设备接口，跳线接口是否与收发器接口匹配，我们的收发器接口多为SC/PC
（b）两端的收发器的波长必须不同，波长为1310nm和1550nm成对使用
（c）确认单模收发器使用单模光纤连接，多模收发器使用多模光纤传输
（d）检测光纤链路是否损耗太大，超过收发器光功率接受范围（长距离的收发器如80KM，若连接距离太近，会出现光饱和现象，FX灯也会不亮）。
千兆多模只有几百米
3.2若为双纤收发器
（a）请确认光纤已完好插入设备接口，跳线接口是否与收发器接口匹配，我们的收发器接口多为SC/PC。
（b）可尝试将一端收发器的两根纤对换，即TX和RX所接光纤对调，另一端的不变。
收发器的发射端要与对端收发器的接受端相连才能正常通信。
（c）确认单模收发器使用单模光纤连接，多模收发器使用多模光纤传输
（d）检测光纤链路是否损耗太大，超过收发器光功率接受范围（长距离的收发器如80KM，若连接距离太近，会出现光饱和现象，FX灯也会不亮）。
4、网络丢包严重
（a）收发器的电口与网络设备没有接好或两端设备的双工模式不匹配
（b）双绞线与RJ45有问题，可更换网线再试
（c）光纤连接问题，跳线是否对准收发器接口
（d）链路衰减已处于收发器接受灵敏度的边缘，即收发器收的光很弱
5、时通时断
（a）检查双绞线和光纤否连好，链路衰减是否过大
（b）检测是否为与收发器所连交换机的故障，重启交换机，若故障依然，可将交换机换成
PC对PING
（c）若能PING通，尝试传送100M以上的文件，观察它的传送速率，若时间较长，可判断是收发器故障
6、通信一段时间后死机，重启后恢复正常。
此现象一般为交换机引起，可尝试重启交换机，或将交换机更换为PC。
若故障依然，可更换收发器电源。
7、FC610A与FC610B的区别
FC610A的两个电口只能同时使用一个，另一个是用于备份的；而FC610B的两个电口可以同时使用。
8、14槽机架与16槽机架的区别？
（a）数量不同：14槽机架可以插14个收发器，16槽机架可插16个收发器。
（b）收发器类型不同：14槽机架插的是收发器整机，主要型号为FC830系列和FC620系列。
16槽机架插的是收发器模块卡，注意机架中收发器一般不插多口收发器，因机架中收发器一般接交换机，故不需要多的端口。
9、机架式网管收发器有那些功能？
（a）构成：可插一个网管卡和15个网管收发器，可混插百兆和千兆收发器
（b）网管功能：支持SNMP图形化界面管理，提供友好的操作界面
支持收发器工作模式（半双工、全双工，100M、10/100M）配置
支持带宽配置，0-100M以512K为步长，10-1000M以10M为步长
支持链路报警功能，实时监控整个链路的状态，按报警事件的严重程度不同以不同颜色的报警信息显示
（c）支持机架级联网管，可同时网管5个机架
10、FC650M的网管特性？
不需网管代理卡，可单独网管。
支持WEB和命令行配置管理。
具体网管功能有：支持每个端口的VLAN和端口上下行带宽分配，支持Qos，IGMP Snooping，广播风暴抑制功能等。
11、2光3电即FC650F用在那里？
提供2个光口，可用于链状结构组网，如A、B、C三个点要相互通信，若按一般的单光口收发器，需使用3对即6个收发器，而使用FC650F，则只需3个就可以了。
