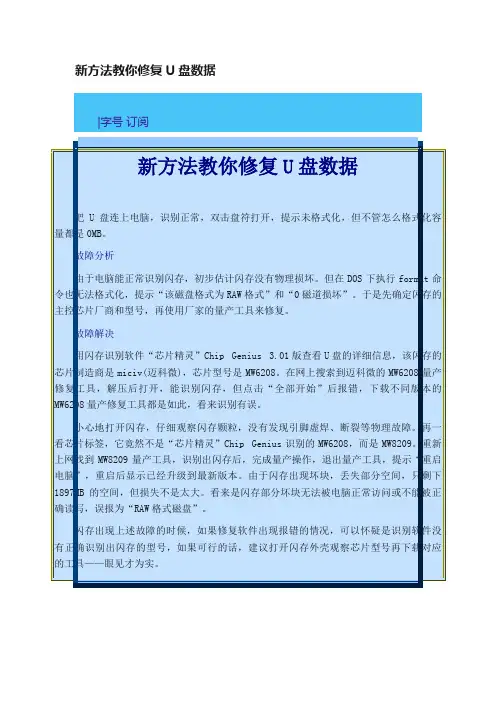

新方法教你修复U盘数据
故障解决
用闪存识别软件“芯片精灵”Chip Genius 3.01版查看U盘的详细信息，该闪存的芯片制造商是miciv(迈科微)，芯片型号是MW6208。在网上搜索到迈科微的MW6208量产修复工具，解压后打开，能识别闪存，但点击“全部开始”后报错，下载不同版本的MW6208量产修复工具都是如此，看来识别有误。
新方法教你修复U盘数据
|字号订阅
新方法教Байду номын сангаас修复U盘数据
把U盘连上电脑，识别正常，双击盘符打开，提示未格式化，但不管怎么格式化容量都是0MB。
故障分析
由于电脑能正常识别闪存，初步估计闪存没有物理损坏。但在DOS下执行format命令也无法格式化，提示“该磁盘格式为RAW格式”和“0磁道损坏”。于是先确定闪存的主控芯片厂商和型号，再使用厂家的量产工具来修复。
小心地打开闪存，仔细观察闪存颗粒，没有发现引脚虚焊、断裂等物理故障。再一看芯片标签，它竟然不是“芯片精灵”Chip Genius识别的MW6208，而是MW8209。重新上网找到MW8209量产工具，识别出闪存后，完成量产操作，退出量产工具，提示“重启电脑”，重启后显示已经升级到最新版本。由于闪存出现坏块，丢失部分空间，只剩下1897MB的空间，但损失不是太大。看来是闪存部分坏块无法被电脑正常访问或不能被正确读写，误报为“RAW格式磁盘”。

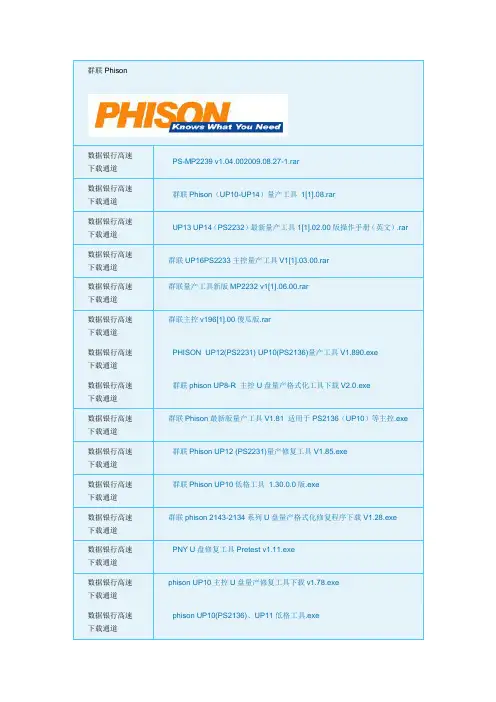

U盘量产工具大全
群联Phison数据银行高速PS-MP2239 v1.04.002009.08.27-1.rar下载通道数据银行高速群联Phison（UP10-UP14）量产工具1[1].08.rar下载通道数据银行高速UP13 UP14（PS2232）最新量产工具1[1].02.00版操作手册（英文）.rar 下载通道数据银行高速群联UP16PS2233主控量产工具V1[1].03.00.rar下载通道数据银行高速群联量产工具新版MP2232 v1[1].06.00.rar下载通道数据银行高速群联主控v196[1].00傻瓜版.rar下载通道数据银行高速PHISON UP12(PS2231) UP10(PS2136)量产工具V1.890.exe下载通道群联phison UP8-R 主控U盘量产格式化工具下载V2.0.exe数据银行高速下载通道数据银行高速群联Phison最新版量产工具V1.81 适用于PS2136（UP10）等主控.exe 下载通道群联Phison UP12 (PS2231)量产修复工具V1.85.exe数据银行高速下载通道数据银行高速群联Phison UP10低格工具1.30.0.0版.exe下载通道群联phison 2143-2134系列U盘量产格式化修复程序下载V1.28.exe数据银行高速下载通道数据银行高速PNY U盘修复工具Pretest v1.11.exe下载通道phison UP10主控U盘量产修复工具下载v1.78.exe数据银行高速下载通道phison UP10(PS2136)、UP11低格工具.exe数据银行高速下载通道数据银行高速PHISON UP8-Y 专用量产工具V1.65.exe下载通道擎泰SkymediSK6211_20090227_BA.rar数据银行高速下载通道数据银行高速SK6211_20090116_BA.rar下载通道SK6211_20080430_BA_Kokonews汉化版.rar数据银行高速下载通道数据银行高速擎泰SK6211主控量产修复工具20071207版.exe下载通道skymedi量产修复工具－适合kingston data traveler DT1.exe数据银行高速下载通道skymedi 6201的winxp下的量产工具.exe数据银行高速下载通道数据银行高速SKY6201U盘量产修复工具.exe下载通道数据银行高速SK6281量产修复软件20080123(2008年期待已久的首版).exe下载通道数据银行高速SK6281量产修复工具(增加自动识别FLASH功能)[20071019].exe 下载通道SK6281量产工具20071019版(适合于正品kingston等U盘).exe 数据银行高速下载通道SK6281_PDT_20071211更新版（自动检测flash）.exe数据银行高速下载通道SK6211量产修复软件20080125(2008年首版).exe数据银行高速下载通道慧荣SM数据银行高速下载通道SM3251_321CC_DG_最新量产工具V1[1].17.40(20081008可针对黑片).rar数据银行高速下载通道SM32x_量產工具081029版.rar数据银行高速下载通道SM321SM323量产工具下载，适用朗科U盘.exe数据银行高速下载通道慧荣SM32X新版量产工具G1128(解决了K9GAG08U0M不能做CDROM问题).exe数据银行高速下载通道SM321最新版本1.7量产工具(支持多种芯片).exe数据银行高速下载通道SM32X量产工具H0229(V1.17.20汉化版,纯手工录入汉字).exe数据银行高速下载通道SM32x量产工具G1219汉化版.exe数据银行高速下载通道SM32X量产工具G1219(2007年最新一版，也是最后一版).exe数据银行高速下载通道SM32X量产工具G1031(适合联想、爱国者部分UFD及其它SMI主控的UFD).exe数据银行高速下载通道2008年首版SMI H0109量产工具及FLASH支持列表(中文版）.exe数据银行高速下载通道2008年首版SMI H0109量产工具及FLASH支持列表.exe芯邦CBM数据银行高速下载通道CBM3082量产工具2[1].0.15.rar数据银行高速下载通道CBM2092 UMPTool V2[1].0.0.rar数据银行高速下载通道芯邦2090 2090E-UMPTOOL_V1.7.3 新量产工具和配套软件.exe数据银行高速下载通道最新芯邦ChipsBank的量产工具软件UMPTool_v4.051下载20070607.exe数据银行高速CBM2091 Umptool_V1.9.9专用版_beta.exe下载通道CBM2090量产工具V1.83.exe数据银行高速下载通道数据银行高速CBM2090X量产修复工具UMPTOOL V1.9.4BETA[20071210].exe 下载通道CBM2090ECBM2091分区加密工具.exe数据银行高速下载通道数据银行高速CBM2080量产工具V4.05 MLC专用版.exe下载通道数据银行高速CBM2080量产工具V4.04 普通版.exe下载通道数据银行高速cbm2080量产工具V4.1专用FLASH.exe下载通道数据银行高速CBM2076主控（指纹U盘）量产修复工具v3.18.exe下载通道CBM2076 SW6888指纹U盘量产工具V3.20.exe数据银行高速下载通道cbm2072量产工具V1.0 可做网页广告盘1.exe数据银行高速下载通道数据银行高速CBM209XUMPToolV1.9.15_A30319.exe下载通道数据银行高速2091MPTool_V1.9.13_8bitECC0314.exe下载通道朗科NT数据银行高速朗科NT2033CMS主控量产工具.exe下载通道数据银行高速朗科NT2033CMS主控Flash清空工具.exe下载通道数据银行高速朗科nt2033cms量产工具20070706（1.0.2.20）.exe下载通道数据银行高速下载通道朗科NT2033BMS 量产工具v2.0A.exe数据银行高速下载通道朗科Netac U盘量产工具全功能版(新破解版!第2波放出!).exe数据银行高速下载通道朗科2033CMS扩容工具.exe数据银行高速下载通道朗科U盘量产工具1.0.8.4破解版.exe安国Alcor数据银行高速下载通道AlcorMP(090227).rar数据银行高速下载通道AlcorMP(081208,目前新版).rar数据银行高速下载通道安国698X最新量产工具AlcorMP(081202)及高格设定量产过功能说明.rar数据银行高速下载通道AlcorMP(081105)新版量产工具).rar数据银行高速下载通道安国量产工具中英繁三语AlcorMP(08.02.28)版.exe数据银行高速下载通道安国AU9385方案U盘修复量产工具下载.exe数据银行高速下载通道安国AU9385方案U盘修复量产工具.exe数据银行高速下载通道安国Alcor AU698169826983量产工具V6.19 目前最新版12月更新.exe数据银行高速下载通道安国(ALCOR)AU69806981主控U盘量产工具下载V6.15.exe数据银行高速下载通道安国(ALCOR)AU9386主控U盘量产修复工具V1.10.exe数据银行高速安国(ALCOR)AU9386主控U盘量产工具下载V1.04.exe数据银行高速下载通道U盘AU6386方案修复工具WIN98系统用的.exe数据银行高速下载通道AU698012 v6.15.04绿色版.exe数据银行高速下载通道AU9384量产修复工具~（中文版）.exe数据银行高速下载通道AU9382量产修复程序.exe数据银行高速下载通道AU9380工厂专用量产修复工具.exe数据银行高速下载通道AU6981、6982、6983 量产修复工具v6.21 [20071227].exe数据银行高速下载通道Alcor安国最新量产修复工具V6.18，内附详细说明书，20071006发布.exe数据银行高速下载通道ALCOR安国AU69816982量产修复工具下载V6.17.exe数据银行高速下载通道ALCOR安国AU6980量产修复工具v.2.1.2.0（许多朋友在找的版本）.exe数据银行高速下载通道alcor 安国（AU69806981方案）量产工具v6.18 最新版本.exe数据银行高速下载通道Alcor AU9381量产修复工具V1.1.00.exe数据银行高速下载通道【共享】安国Au6980的量产工具下载V6.13.exe迈科微Ameco数据银行高速下载通道最新超强U盘方案AMECO MW6208量产修复工具下载.exe数据银行高速下载通道MXT6208_20071102 v2.0 量产修复工具下载.exe数据银行高速MXT6208A MPTool-20071220 -0107版本量产.exe数据银行高速AMECO MW6208量产修复工具0710.rar下载通道我想iCreate数据银行高速最新版的5188量产工具PDx16V1p51-ISPFile.rar下载通道数据银行高速iCreate i5127量产升级工具PD V1[1].08（可升级FLASH）.rar下载通道数据银行高速icreate最新量产工具allnewchinapd 1[1].2.rar下载通道iCreate 5062量产工具PDX8V3.38汉化版.exe数据银行高速下载通道数据银行高速iCreate51225128方案U盘量产修复工具PDx16最新版V1.14B3.exe 下载通道iCreate 5062LQ 方案U盘量产工具.exe数据银行高速下载通道iCreate5128主控量产工具扩充特别版2007.exe数据银行高速下载通道iCreate5128主控量产工具1.17b.exe数据银行高速下载通道数据银行高速iCreate5128量产修复工具PDx16 V1.32 [200711最新版].exe下载通道iCreate5122方案U盘量产工具下载V1.06.exe数据银行高速下载通道数据银行高速iCreate5122方案U盘工具下载V1.08.exe下载通道数据银行高速i5128最新量产工具扩充版V1.08B3.exe下载通道i5128量产修复工具v1.31b.exe数据银行高速下载通道数据银行高速i5128量产修复工具PDX16 v1.34最新版数码之家首发.exe 下载通道数据银行高速i5128量产工具升级版PD V1.04.exe下载通道数据银行高速i5128量产工具PD V1.15B版本.exe下载通道i5062方案U盘管理工具V2.0（清华紫光老U盘）.exe 数据银行高速下载通道联盛USBest联盛USbest UT190 量产工具1[1].90.7.0.rar数据银行高速下载通道指纹U盘UT169 AP1-V1.3.2.12量产工具.exe数据银行高速下载通道数据银行高速UT165量产修复工具V1.65.6.0.exe下载通道UT165_1.65.10.0 MP TOOL.exe数据银行高速下载通道数据银行高速UT163主控U盘超级格式化工具(含管理工具）.exe下载通道数据银行高速UT163量产修复工具V3.9.12.0（20080112发布）.exe 下载通道数据银行高速ut163量产修复工具V3.9.8.0.exe下载通道ut163量产修复工具V3.9.3.0.exe数据银行高速下载通道数据银行高速Ut163方案U盘量产修复工具下载V3.0.1.14.exe下载通道UT163-setup-v3.7.1.0.exe数据银行高速下载通道UT163 U盘量产修复工具下载USBest（MP tool）.exe数据银行高速下载通道数据银行高速UT161最新量产工具v20213(绝版).exe下载通道数据银行高速Ut161方案U盘量产修复工具下载V1.3.3.exe下载通道瀚邦OTI数据银行高速OTI2168 6828方案U盘量产工具PTMD2[1].9.0.11D.zip下载通道数据银行高速U盘OTI2168方案修复工具.rar下载通道OTI 2126主控芯片多合一读卡器量产工具及资料.exe数据银行高速下载通道数据银行高速OTI 1905 sd卡量产修复工具V1.05.exe下载通道OTI 1901 MMC卡量产修复工具.exe数据银行高速下载通道数据银行高速OTI6808 主控U盘量产修复工具下载V1.30（附FLASH清空程序）.exe 下载通道数据银行高速OTI2168 6828方案U盘量产修复工具V2.855.exe下载通道数据银行高速OTI2168 6828方案U盘量产工具PTMD2.9.0.11D.exe下载通道鑫创科技3S数据银行高速SSS 6677 B52[1].084mp-8GB.rar下载通道数据银行高速SSS 6666B1主控U盘量产修复工具V1[1].51.rar下载通道数据银行高速SSS-6633B2主控U盘工具B.zip下载通道数据银行高速SSS6690主控U盘量产工具MP_V4008.rar下载通道数据银行高速SSS6677主控U盘量产工具MP_V3[1].015.rar下载通道数据银行高速SSS6677量产工具3S_USB_MP_V3013.rar下载通道SSS6677BX_V2[1].095 MP tool汉化版.rar数据银行高速下载通道数据银行高速3s-OnCardSorti最新版3[1].06.rar下载通道sss6690量产工具4[1].002.rar数据银行高速下载通道数据银行高速3S_USB_OnCardSorting_V3[1].010-UltraNet.rar下载通道数据银行高速3S_USB_MP_V3[1].009 量产工具2009年01月05日更新.rar 下载通道数据银行高速SSS6677 B5量产修复工具中文汉化版.rar下载通道3S(SSS6677)量产工具V2[1].103中文版.rar数据银行高速下载通道数据银行高速3S6690_MP_V4010.rar下载通道数据银行高速3S6677_MP_V3017.rar下载通道其它（东芝爱国者台电等）数据银行高速U3量产工具.rar下载通道东芝Toshiba u3盘升级修复工具V1.055.exe数据银行高速下载通道贴一个台电U盘的修复工具.exe数据银行高速下载通道。
PDM-820-800系列使用手册END
目录第一章PDM的使用与操作-———---——-—-----———-———04第二章如何进行仪表参数设置-—---———-———--——-—-—--—08第三章仪表系统参数的设定—-—---———--—--——-—--——-09第四章电压、电流和功率的量程设定-——-—-—---—--—-—--—-———18第五章越限控制继电器参数整定—------——-———--—-——---—22第六章相序颠倒或三相不平衡时，继电器参数整定----———---—-——-—-————--24第七章如何从参数设置状态退出--—-—--——----——-----—-—28附录一数据通讯地址和映射表—-——————-—-—--—--——---—29附录二技术指标及典型接线--———--——-————--——--——-33本手册适用于PDM—820AC/ACM/ACR的全部,同时对于PDM—800ACM/ACR只对面板操作过程及通讯数据区适用;对于PDM-800ACM/ACR随模块已有使用说明,只有配备了显示操作单元应后应配合800系列的模块说明来一同使用；声明：1、本使用手册版权及解释权为丹东华通测控公司所有，未经许可，不得擅自翻印，本使用说明书仅针对PDM—820/800产品，如果以后相关功能变更，恕不另行通知,请用户及时浏览丹东华通测控公司www.htong。
com网站.2、本手册仅限于PDM-820系列产品的使用及800显示操作单无的使用，如果用于其它设备造成的一切损失，丹东华通测控有限公司不承担任何经济责任，特此声明.主要性能简介:●标准三相PT、CT输入，交流采样,适应各种接线方式；●测量精度：电流/电压高于0。
2％,其它电量高于0。
4％;●3行LED数码显示窗口、多种电量实时显示；●各种电量（电能除外）可编程越限控制/继电器延时输出（PDM—820ACM/800ACM);●有功电能、无功电能、视在电能量脉冲输出（KYZ）（PDM-820ACM）；●实时测量、直接显示31次谐波分量及K值因数(PDM—820ACM/ACRPDM-800ACM/ACR)；●标准RS-485/422通讯接口；ModBus RTU通讯协议；●所有的测量数据及越限报警信号均可经由通讯口读出;●各种参数可通过前面板设定（密码保护）或软件设定；●电源电压：AC/DC85~260V；功耗:<4W；●PDM-820系列外型尺寸：120 X 120 X 130mm；开孔尺寸:112 X112 mm；PDM-800系列操作面板尺寸为:75 X 75 X35mm；开孔尺寸：66 X66 mm；●工作温度：—10℃～+50℃；存储温度：—20℃～+70℃。
W8209_6208E量产工具 Flash支持列表
2CE 4CE 1CE 1CE 2CE 1CE 1CE 2CE 4CE 1CE 2CE 4CE 1CE 1CE 2CE 1CE 1CE 1CE 1CE 1CE 1CE 1CE 1CE 1CE 1CE 1CE 2CE 1CE 1CE 2CE 1CE 2CE 2CE 1CE 2CE 4CE
HY27UG088G5M HY27UH088G2M HY27UG088G2M HY27UH08AG5M
1b\512B 1b\512B 1b\512B 1b\512B 1b\512B 1b\512B 1b\512B 1b\512B 4b\512B 4b\512B 4b\512B 4b\512B
90nm 70nm 70nm 70nm 60nm 60nm 57nm 57nm 90nm 60nm 60nm 60nm
MLC 512MB HY27UU(T)084G2M MLC 512MB HY27UT084G2A SLC SLC SLC SLC SLC SLC SLC SLC HYNI X SLC MLC MLC MLC MLC 512MB HY27UF084G2MW 512MB HY27UG(H)084G2A 512MB HY27UF(G)084G2M 1GB 1GB 1GB 2GB 1GB 1GB 1GB 2GB 4GB
16GB K9HDG08U5M
K9G8G08U0C K9GAG08U0E K9LBG08U0E K9GAG08U0M1 K9GAG08U0D K9HBG08U1A K9MBG08U5M K9LBG08U0M K9HCG08U1M
16GB K9MDG08U5M
K9AAG08U0M K9ABG08U0M
HY27UV08AG5M H27UAG8T2ATR H27UBG8T2ATR H27UCG8VFMTR H27UBG8U5MTR H27UAG8T2MTR HY27UW08BGFM H27UBG8T2ATR H27UCG8U5ATR
MW6208E_MXT8208量产工具操作说明书
量产工具使用方法
DYNA-SM32XUSB2.0 flash media controllerVersion：3.0Introduce:The program is for SMI SM32X’s Mass Production. This tool can test up to 16 devices at once. Platform:There are two drivers for different platform:●win98_factory_driver:⏹Windows98●winXP_factory_driver:⏹Windows 2000⏹Windows XPEnvironment Setup:●Setting Function:(see the Fig. 1)Fig. 1 Setting Function of SM32X Production ToolIt will allow the user to change CID information.⏹Password Entering:(see the Fig. 2)Fig. 2 Password entering for 「Setting」Function.The system default password is「320」. The wrong password led user to edit the「Begin Serial」and「End Serial」fields only.⏹Loading the INI File:(see the Fig. 3)12Fig. 3 Loading the INI file for「Setting Function」.Loading an 「ini」file which saved in the past or the system default .The system default ini file is located in the same directory with application executable file. If no setting executed, the setting will be according to the「default.ini」file.Configuration:(see the Fig. 4)Fig. 4 The main frame for「Setting Function」There are several parts in the setting main frame, all field descriptions are presented in the Table 1.Table 1 The field descriptions for「Setting Function」.●Config HUB Function:(see the Fig. 5)Fig. 5 The 「Config HUB」function of SM32X Production Tool.The function supports the sequence configuration for specific USB hub port. The user can detect the error USB storage device is failed in which port.⏹Configuration Step:Step 1、 In the Fig. 6, if the configuration is the first time and the device port labels existed「O」or you want to reset the port mapping, press the『Scan USB』button withoutplugging any UFD to reset the configuration.Step 2、 Plugging the prepared USB storage device into USB hub port, the OS will install the default device driver for this USB storage device.Fig. 6 The process of the first time to configuration in this condition.Step 3、 According to your OS version, ran the specific USB storage device driver existed in the 「winXP」、「Win2000」or 「win98_factory_driver」directory, and pressthe 「SMI Factory Driver」button for driver installation as Fig. 7. If you want toremove the specific USB storage device driver, press the 「Mass Storage Driver」button in the Fig. 7. The driver will become the system default and this applicationprogram will not support exactly.Fig. 7 The installation for Specific USB storage device driver.Step 4、 Pressing the「Scan USB」button to setup, then the USB hub port will mapping to each button when the label become「O」in the Fig. 8. Otherwise it will pop-up anerror message in Fig. 9.Setup Success on Port-1 to Port-5Fig. 8 USB Port mapping to test program successFig. 9 Error Message for「Not Find any device on HUB」Test Steps:Step 1、Plugging the prepared testing devices into the USB hub ports that configured according to「Config HUB」function.Step 2、Because test program using the specific driver, so that the「Factory Driver」must be selected, and press the「Scan USB」for device detect, the button will show the greenicon if plugged USB device and configured with「Config HUB」function. Otherwise arenot changed, the Fig. 10 presents the sub-steps for upper process and result.3231Fig. 10 The result of「Scan USB」using「Factory Driver」Step 3、After pressing the「Start」button, the program would start testing according to the test items selected in Fig. 4. In Fig. 11, the each port presents the Red「X」and 「PretestFail」in the『Status』field besides Port-1. It presents the『FAIL』message in the right-topposition because the『Port-2 to Port-5』is failed. If all ports pass the production, the right-top willpresent the『OK』message.Fig. 11 the result of testingOther Buttons and Key points:●ToolsThe specific tool for mass production.(Fig. 12)⏹Mixing FilesCombining the selected DBF、ISP and pretest file into 「CMB」file.⏹Decode CMB FileDecoding the「CMB」file into specific DBF、ISP and pretest files.⏹Create UDisk ImageCreating the Non-FAT format preload image.⏹COM Port ConnectConnecting to COM port for production controlling with 「Auto Handler」.⏹Multiple Erase AllFor multiple erase all bad block for restoring bad block.Fig. 12 The tools function and dialog presented.●Dialog Option:Setting the UI for『Fonts Size』、『Button Hide』、『Num of Button』and field show or hide control for the list.(See Fig. 13 ).⏹Font:Setting the font size from 12 to 28.⏹Button Hide:Hiding the buttons and resizing list box into frame size.⏹Num of Buttons:Setting the number of button to display.⏹Progress:Enable the「Progress」field in the list box or not.⏹Status:Enable the「Status」field in the list box or not.⏹Capacity:Enable the「Capacity」field in the list box or not .⏹Serial Number:Enable the「Serial Number」field in the list box or not.⏹VID/PID:Enable the「VID/PID」field in the list box or not.⏹Flash ID:Enable the「Flash ID」field in the list box or not.⏹Bad Block:Enable the「Bad Block」field in the list box or not.⏹Inquiry:Enable the「Inquiry」field in the list box or not.⏹Write Protect:Enable the「Write Protect」field in the list box or not.Fig. 13 Dialog Option Function.●Others Setting⏹Extra Setting(Fig. 14)It’s used to specific application. These applications are:⏹uDisk Partitions:◆Setting the size of Reserve Zone、Hidden Area and CDROM.⏹The Software USB serial number:◆Used to identify the internal product. It’s not identical to USB serial number.⏹Preload file into Binary Area:◆There is a simple file system in the ReserveZone, it can support file preloadinto the reserve zone.⏹Security Disk Support◆There are two modes:●Mode-A: The Public/Security mode, just one disk display in the sametime.●Mode-C: The Public+Public/Security mode, there are two disks display inthe same time. The second disk is identical to mode-A.⏹Server Generating SN support◆It needs the socket server to communicate with our MPTool. Just setting theIP address and Port number, out MPTool will negotiate with the server duringproduction.⏹Enable Floppy Support◆Setting the one disk become floppy, it also support floppy format to FAT12and preload functions.⏹COM Communication Settings◆Setting the COM port number which connected to「Auto Handler」andEnable/Disable the COM port function.⏹Log file settings:◆Setup the format of log file and customize information.⏹Enable Unique Serial Number:◆If enable this function, MPTool will retrieve the serial number from this ini fileonly, although used the different INI files.Fig. 14 The Extra Setting Dialog● Debug Button:It ’s for internal debugging using.● Read CID:Press the 「Button 」or 「row item 」of mapped USB hub port, the information for device plugged in this port will be presented in Fig. 15. All fields are defined in Table 2.Fig. 15 The related information of CID. Table 2 The field Descriptions of CID .INI SettingBelow item not show on setting UI , must modify「ini」file :(1)CUSTOMER(2)READCLK(3)WRITECLK(4)RESERVEZONEThe all field in「ini」file description in Table 3.Table 3 The all field descriptions in the「INI」file.。
迈科微8209-MW6208E主控-扩容盘量产修复工具视频教程[原创]下载 - U盘量产视频教程下载 - U盘之家,优盘之家
![迈科微8209-MW6208E主控-扩容盘量产修复工具视频教程[原创]下载 - U盘量产视频教程下载 - U盘之家,优盘之家](https://img.taocdn.com/s3/m/9142a388d4d8d15abe234e4d.png)
设备序列号: 1000000000000AE9
设备版本 : 2.40
设备制造商: USB2.0
设备型号 : Flash Disk
当前协议 : USB2.0
输入电流 : 100mA
分区系统 : FAT32 是否激活 : 否
==================================================================
一个朋友拿了个金士顿U盘让我看看咋回事，存数据老出错，还取不出来，32G的哟，买成50块，爽呆了吧。。。。一听到这个价格，我马上觉得这U盘真不简单啊！！
芯片无忧(U盘芯片检测工具)下载>>金士顿U盘博帝U盘 买正品U盘到 U盘之家直营店>>> 首页
U盘评测优盘安全U盘技术量产工具U盘启动U盘工具固态硬盘量产视频
分类：慧荣量产视频安国量产视频联阳量产视频擎泰量产视频迈科微量产视频其他量产视频搜索： 智能模糊搜索 仅搜索标题
现在开始运行，哟，识别到了。量产工具也是识别为512M，看来芯片盘信息量，我们就来量产，能恢复512M也好嘛，总比不能用好，废物利用：） 优盘之家
点量产设置，扫描策略，既然是扩容盘，存数据拿不出来，那好吓人，美女照片就这样消失了。。。数据重要，我们选质量优先。
软件：芯片无忧 版本：1.5.6 大小：1.2M 立即下载
相关量产视频教程热门量产视频教程迈科微8209/MW6208E主控/扩容盘量产推荐量产视频教程最新量产视频教程迈科微8209/MW6208E主控/扩容盘量产随选量产视频教程迈科微8209/MW6208E主控/扩容盘量产迈科微8209/MW6208E主控/扩容盘量产修复工具视频教程[原创]
[精品]暗组u盘is902银灿系列量产iso教程
![[精品]暗组u盘is902银灿系列量产iso教程](https://img.taocdn.com/s3/m/d4de1b6400f69e3143323968011ca300a6c3f6be.png)
暗组U盘IS902银灿系列,,,,,量产ISO教程00主量产程序(InnostorMPTool.exe)00银灿科技(Innostor,,,,,Technology,,,,,Corporation)为一闪存控制芯片专业设计公司。
为协助客户端使用本公司控制芯片，让客户进行量产及测试，专为开发,,,,,”InnostorMP,,,,,Tool,,,,,(量产工具)”，此工具仅适用生产本公司的控制芯片。
00注：,,,,,此工具目前支持Microsoft,,,,,Windows,,,,,XP-微软窗口操作系统，请勿在其它未支持的操作系统上执行此工具。
00主控为银灿IS902-A3.在网上搜索得到量产工具点界面上的搜寻装置，插在电脑上的U盘就会被工具检测到。
然后点“量产设定”，要求输入密码，为“IS0024”先在“开卡设定档”输入“CNSEC”00然后点“磁区分割管理”多媒体类型选“DVD-R”(选择CD-R容量为703M或DVD-R,,,,,4GB,,,,,或DVD-R,,,,,DL,,,,,8GB)，别的地方保持默认。
然后点“SA VE,,,,,TO,,,,,DA TABASE”保存设置再回到“量产测试”界面，点界面上的“开始”，就可以将这个U盘量产了！00量产完了后，弹出硬件重新插上，这个时候电脑里面会显示一个0字节容量的光驱，一个可移动磁盘。
00下载银灿的如意烧软件，给量产出来的光驱刻录一个ISO。
,,,,,选择烧录映像档,,,,,点,,,,,下一步，选择U盘光驱，选择ISO文件,,,,,点刻录等待完成。
（图中我是用CD-R类型做演示，可以重复烧录ISO文件）,,,,,00已知一个问题：经过量产分驱制作好的U盘，放在某些USB3.0接口的机器上可能会因为不稳定而无法使用U盘(当然这操作是可以逆向操作的不选CDROM在量产就可以还原了)，但2.0接口无异常（也许是主板3.0接口兼容问题也可能是IS902量产工具问题）。
U盘损坏“无法读取文件”怎么办
由于U盘的小巧便捷，很多人都有用U盘存储文件的习惯。
但是，由于一些不当的操作，导致U盘损坏“无法读取文件”时很多人往往束手无策，为了应对这种情况，小编特意为大家整理让U盘回血复活的小技巧。
一、掌握正确的使用习惯，这是保证不出问题的前提。
U盘存储器插入电脑USB接口，使用完毕千万不要强制拔出，即使你偶尔做了，U盘也无大碍。
但这是非常不好的习惯，正确方式是手动点击弹出，直到提示安全弹出硬件，才可拔出。
二、安全地移除硬件！你是否遇到过由于强制拔U盘导致U盘显示“无法访问....”的情况，即使更换其他电脑也是同样的状况，此时电脑会提示你“是否要格式化磁盘”。
这时候千万不要点击格式化，可以借助分区工具找回丢失的文件，然后再格式化磁盘。
三、U盘无法访问，打不开！这种故障的原因是分区信息丢失，最简单的处理方法就是用chkdsk H:/f修正磁盘，当然了，一些主流的分区工具也有这种修复功能，就不一一列举了。
四、如果误格式化，U盘数据真的清空了该如何？不要慌，文件还是能找回来的，前提是不要再往U盘写入数据文件了（二次覆盖，恢复的难度就增加了）。
这里给大家推荐一些工具，可以简单的数据恢复，格式化后也能恢复数据，虽然不能保证完全恢复，但至少可以拯救一部分。
第一步：右击U盘，在属性--工具--开始检查--自动修复和恢复。
这样修复可能性很低，不能成功修复就实行第二步。
第二步：下个Usboot工具，运行后在HDD模式下对U盘强行格式化。
这里按它那提示拨下和插入U盘。
用这步虽然强行格式化了U盘，可是有些U盘可能还是0字节的，也还是无法打开。
这一步可以搞定一部分的，最难搞定的可以用第三步。
第三步：如果你觉得第一第二步麻烦也许可以直接跳到第三步做。
拆开U盘，看其芯片型号，然后在在百度上找这型号的量产工具。
例如sony的U盘，芯片上的型号是MW8209，去百度上下搜MW8209的量产工具，大家小心看好大小和名称下，别下错了，这个工具下载后是不用安装的，要安装的那些是假的。
Amlogic量产工具使用说明
一、项目准备：a)电脑一台b)usb hub一个（建议能够用外接电源的usb hub）c)MID 8台以下，包括8台d)usb 烧写软件二、注意事项：1、请将上述设备准备好之后，按照如下接法连接好设备“电脑”连接“usb hub”，“usb hub”通过usb 线连接多个MID 。
2、前期需要将MID 里面的软件全部通过擦除命令先擦除掉，然后方可进行usb burning 烧入。
三、操作步骤1、双击打开USB-Burning-tool\ImageBurnTool.exe 烧写软件。
2、创建2012_09_07文件夹，并将编译好的m6_uboot\build\u-boot-orig.bin、m6_uboot\build\usb_spl.bin、uImage_recovery 、config_progress.xml和update.zip 文件拷贝到该目录下，然后将该文件夹打包为2012_09_07.zip压缩包。
（2012_09_07可以随意命名）2、点击左上方的“配置-> 导入升级文件-> 选择打包好的2012_09_07.zip文件。
3、然后将MID 里面的分位利用nand scrub 0 命令擦除一遍，并复位，系统进入到usb_burning 烧入模式。
4、在此时，系统会要求安装的驱动，系统提示安装驱动，然后选择：“从列表或指定位置安装（高级）（S）-> 下一步->不搜索，我要自己选择要安装的驱动程序-> 下一步-> 选择WorldCup Device->从磁盘安装。
”在USB-Burning-tool\AmlogicusbBurningdriver 选择WorldCup_Device.inf 驱动设备文件安装。
5、上述步骤完成之后，按开始按钮，系统开始升级，如下图所示。
电模式。
四、后记：USB 升级方式给研发、测试、生产带来便利，现在给出的说明是我们这边用到之后写的一个文档。
U盘量产USB-CDROM(通过使用SM32x_H0229)
对于U盘量产USB-CDROM，是很多朋友最喜欢做的事，比如用来做Autorun自动播放盘或做各种系统安装启动盘等等现在就开始...跟我一步步来做吧!Debug模式密码为一个空格或1111,设置模式为两个空格或320空格为密码是主控厂家技术人员内部提供的,他们的说明书中只有数字为密码的密码是空格或数字不重要的,关键在于能进去设置即可.首先打开量产工具，我用的是SM324最适合的版本H0229，再插入U盘(SM324+K9WAG08U1A SLC双芯片组成双通道)，此时量产工具中的FLASH会显示为K9NBG08U5M，原因为这两种型号的FLASH ID号完全相同，K9NBG08U5M也就相当于两片K9WAG08，所以量产工具暂只可显示其中一种FLASH的型号，这是正常的现象，如下图：点“参数设置”，此时需要输入密码才可以进入，密码为320或两个空格点“确定”后会弹出一个对话框，直接点“打开”即可现在就进入参数设置界面了图上红框1、2处的信息都可以随意改动，字符数符合要求就可以了，2处的信息可以改成你想要的文字或英文数字等，但最好是英文数字3处为可移动磁盘的类型，即USB-ZIP或USB-HDD椭圆框4处就是做USB-CDROM的关键了，勾选“制作USB-CDROM”，再选中你想要做的ISO 文件设置完毕后就点右上角“确定”按钮，以保存所设置的参数,并回到量产工具主界面注意：参数设置的其它地方不要去随便改动，否则就可能无法量产或量产失败按键盘空格键或鼠标点开始量产，此时会弹出一个对话框，点“确定”即可量产进行中，随着时间增加，USB-CDROM也开始写入U盘中(如图上红字1处)，上面也有说到FLASH的型号问题，显示出来的并不一定是你所用的FLASH型号(图2处)，但它们的ID 绝对是相同的，这不用管它。
后面就是FLASH的总坏块数了(图3处)，基本上FLASH都会有坏块的，只是多少的问题，完全属于正常的，不用担心U盘使用问题，因为量产软件在量产U盘程序时就作好了坏块的标识，写入数据时就不会写到坏块上了。
7029(M11系列)刷机指导文档
伟昊A3(7029)刷机指导文档
一、安装刷机工具
1、将Pad Product Tool V1.05.rar解压到电脑上。
2、进入解压好的目录，点击setup.exe安装，如下。
3、安装完成以后，在window开始快捷菜单中打开PAD量产工具，即可。
二、选择刷机包
1、根据提供的链接下载刷机包，将刷机包解压到电脑上，如下所示。
2、在打开的PAD量产工具中选择替换固件。
3、在选择弹出的选择框中，选择之前解压出来的固件。
三、连接机器，刷机
1、将usb一端连接到电脑上。
2、通过模具底部的散热孔，确认机器PCB板的颜色
如果PCB板为红色。
只需要将usb线的另一端插到机器靠近网口的usb口上，等1分钟，刷机工具会检测到机器，如下图所示。
然后点击下载即可。
刷机到100%，就刷机完成了，如下图。
如果PCB板为蓝色。
则需要拆开机器，找到pcb板上的按键，按着按键，将usb线的另一端插到机器靠近网口的usb口上，刷机工具会检测到机器。
然后点击下载即可。
板子上按键的地方（两个地方随便找到一个按着即可）：。
U盘量产详细图文教程(附工具下载
“U盘量产”我想大家都有可能听说过，最近有很多网友在寻修问吧提出这个问题，笔者最近也做了个量产的尝试，结果非常顺利地做好了量产，接下来我就把我做量产的经验分享给大家。
首先来了解一下量产软件的定义，量产软件英文USB DISK PRODUCTION TOOL，简称是PDT,意思是U盘生产工具。
U 盘生产厂家不像我们玩家，一次就搞一两个U盘，他们生产都是按批计算的，是用电脑连上USB HUB，同时连上8-16个（甚至更多）U盘，然后用PDT向众多U盘写入相同数据，完成U盘生产的最后工序。
所以PDT因此得名量产软件—即工厂大批量生产U盘的专用软件。
实战：需要用到的软件：ChipGenius，用于检测U盘芯片型号。
U盘量产软件：基本上每一种芯片都有专门的量产工具软件，大家先用ChipGenius检测芯片型号后作出选择。
ChipGenius v3.01下载地址：/software.aspx?id=134750种U盘量产工具大全下载地址：/software.aspx?id=1369首先启动ChipGenius，然后把U盘插上，ChipGenius就开始检测U盘芯片组。
可以得知芯片型号是联盛的UT165。
紫光创奇z-309 2G量产过程！芯邦2093A量产！紫光啊，清华紫光啊，搞不明白到底是不是一家，不管是不是一家，反正是深圳的工厂！金属外壳，型号创奇z-309就是这款工具检测：为什么芯片制造商和芯片型号为未查到呢？我记得刚开始是显示型号的，但是第一次量产失败了，后来就没有了。
当时显示芯邦2093找到芯邦2093量产工具，文章末尾有软件及说明书下载。
点击可执行文件开始量产，因为第一次，所以一边看说明书一边量产，虽然第一次没有弄成，但是最后还是成了，另外说明下这个量产工具还是比较简单的，至少比群联的直观！出来主控型号，因为我的已经量产过了，所以类型显示自动播放盘。
因为要产生usb-cdroom，所以低格的过程是必须有的。
量产工具MW8209使用教程
Flash分级工具MW8209使用教程对于U盘生产厂家而言，整个原材料成本中Flash占的比重与U盘主控相比要大得多，如何最大限度地掌握Flash的情况就显得十分重要；由于MW8209强大的扇区管理能力，它可以提供Flash分级管理的一站式解决方案。
下图为MW8209量产工具主要设置界面，包括四大块：闪盘设置、格式化设置、产品信息设置和分区设置。
与别的传统方案相比，MW8209量产工具的最大亮点是其傻瓜式的扫描级别选择和扫描策略选择。
MW8209量产工具一共有四个扫描级别（级别0到级别3）级别0：针对原装正片从未使用过的Flash进行量产；由于原装正片中在出厂前已经把坏区域进行了标注，所以量产时直接使用，量产时间很短。
级别1：针对普通Flash芯片进行扫描并用扇区管理模式进行量产；由于要对整个Flash进行扫描查找坏区域，所以量产时间较长。
级别2：针对普通Flash芯片进行扫描并把坏区域扫描结果存储在Flash当中；扫描完成后，量产工具既会给出使用扇区管理搭配该Flash得到的预计容量，也会给出使用块管理搭配该Flash得到的预计容量。
级别3：针对已经用级别2扫描过的Flash用扇区管理模式进行量产；由于坏区域扫描结果已经存储在Flash当中，量产时间非常短。
下面以MW8209量产工具级别2扫描HY27UT088G2M_1GB这片Flash为例来具体讲述一下级别2的超强功能；首先笔者用级别2扫描这片flash，如图所示，可以得到块容量571M和扇区容量963M两个预计结果：如果该Flash搭配MW6208E使用，只需要在MW6208E量产工具上用级别9就可以了；最后得到的结果如下图，得到的实际容量是561MB，量产时间是10秒钟。
如果该Flash搭配MW8209使用，在MW8209量产工具上用级别3量产，最后得到的实际容量是963M，量产时间是３秒钟。
MW8209量产工具的扫描策略也非常方便和实用，与别的方案动辄十种八种扫描策略相比显得鹤立鸡群。
关于U盘0字节windows无法完成格式化的解决方法
关于U盘0字节windows无法完成格式化的解决方法电脑问题解决 2010-11-24 16:28:59 字号：大中小订阅我贪便宜买了两个水货U盘，都出现点击无法进入，提示磁盘未进行格式化，问是否要格式化，点确定后，用快速格式化不了，提示windows无法完成格式化。
丢失了里面的资料也就算了，一个水货U 盘怎么说也要几十块，于是网上找解决的方法。
我的U盘是因为我插教室的电脑下资料，无法安全拨下U盘时我强行拨的，回到宿舍后就发现这样的问题了。
起初我以为是我的USB接口被我强行拨坏了，其实不是，经过一天努力，终于把U盘修好了，现在将方法分享。
解决方法第一步：右击U盘，在属性——》工具——》开始检查——》自动修复和恢复。
呵，这步骤成功率很低，基本上没什么反应。
第二步：下个Usboot工具，运行后在HDD模式下对U盘强行格式化。
这里按它那提示拨下和插入U盘。
用这步虽然强行格式化了U 盘，可是 U盘可能还是0字节的，也还是无法打开。
第三步：如果你觉得第一第二步麻烦也许可以直接跳到第三步做。
拆开U盘，看其芯片型号，然后在在百度上找这型号的量产工具。
我的是sony的U盘，芯片上的型号是MW8209，于是我就在百度上下搜MW8209的量产工具，大家小心看好大小和名称下，别下了别的什么工具去哈，这个工具下载后是不用安装的，要安装的那些一定是假的了哈。
下面我主要讲下量产中遇到的一些问题。
有的人进入界面后点全部开始，发现进度条都没什么反应，这时你可以在量产设置中勾选块模式，然后开始量产。
如图此时要注意自己U盘原来的内存大小，选择合适的内存大小来开始，不合适的话就在量产设置那里改，像我4G的内存，在这里量产成1G内存的了，伤心。
后来我量产到2G的了。
如下图：最后，再拨出U盘，重新插入，看，U盘的属性改了现在的U盘可以用了,就是少了2G内存，以后我再也不买水货的U盘了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Flash分级工具MW8209使用教程
对于U盘生产厂家而言，整个原材料成本中Flash占的比重与U盘主控相比要大得多，如何最大限度地掌握Flash的情况就显得十分重要；由于MW8209强大的扇区管理能力，它可以提供Flash分级管理的一站式解决方案。
下图为MW8209量产工具主要设置界面，包括四大块：闪盘设置、格式化设置、产品信息设置和分区设置。
与别的传统方案相比，MW8209量产工具的最大亮点是其傻瓜式的扫描级别选择和扫描策略选择。
MW8209量产工具一共有四个扫描级别（级别0到级别3）
级别0：针对原装正片从未使用过的Flash进行量产；由于原装正片中在出厂前已经把坏区域进行了标注，所以量产时直接使用，量产时间很短。
级别1：针对普通Flash芯片进行扫描并用扇区管理模式进行量产；由于要对整个Flash进行扫描查找坏区域，所以量产时间较长。
级别2：针对普通Flash芯片进行扫描并把坏区域扫描结果存储在Flash当中；扫描完成后，量产工具既会给出使用扇区管理搭配该Flash得到的预计容量，也会给出使用块管理搭配该Flash得到的预计容量。
级别3：针对已经用级别2扫描过的Flash用扇区管理模式进行量产；由于坏区域扫描结果已经存储在Flash当中，量产时间非常短。
下面以MW8209量产工具级别2扫描HY27UT088G2M_1GB这片Flash为例来具体讲述一下级别2的超强功能；首先笔者用级别2扫描这片flash，如图所示，可以得到块容量571M和扇区容量963M两个预计结果：
如果该Flash搭配MW6208E使用，只需要在MW6208E量产工具上用级别9就可以了；最后得到的结果如下图，得到的实际容量是561MB，量产时间是10秒钟。
如果该Flash搭配MW8209使用，在MW8209量产工具上用级别3量产，最后得到的实际容量是963M，量产时间是３秒钟。
MW8209量产工具的扫描策略也非常方便和实用，与别的方案动辄十种八种扫描策略相比显得鹤立鸡群。
MW8209量产工具只有三种扫描策略：速度优先、容量优先和质量优先。
速度优先：以量产时间最短、读写速度最快为优先考虑。
容量优先：以容量最大为优先考虑。
质量优先：以读写稳定性为优先考虑。
综上所述，大家可以看到，MW8209对Flash的分级扫描考虑得可谓是相当充分。
不管什么样的Flash，用MW8209扫描后，生产厂家可以一次性了解该Flash的坏区域情况；对于坏块较少的Flash可以直接选用价廉物美的块管理主控来进行生产（包括但不限于MW6208E）；对于坏块较多但扇区容量较大的Flash则可以选用扇区管理主控来提高Flash 利用率。
无论最终U盘方案中选用何种U盘主控，把Flash用MW8209扫描一遍总有新发现！
其他版本使用方法基本相同可以作为参考。
这个是亲身体验哦。
