互感器的分类(全)
电流互感器的结构分类
电流互感器的结构分类1.空心导线式互感器空心导线式互感器是最简单的一种结构，它由一个中心空心导线和一个外围线圈组成。
电流通过中心空心导线时，会在外围线圈中产生磁感应强度，从而感应出电流互感电压。
这种互感器适用于低电压和小电流的测量，适应范围有限。
2.芯式互感器芯式互感器是指将一根芯放置在电流通路中，通过磁感应的方式感应出电流。
芯式互感器可以分为铁芯和非铁芯两种。
铁芯芯式互感器由铁芯和线圈组成，线圈将电流变换为磁场，铁芯会放大这个磁场。
非铁芯芯式互感器由线圈和磁场屏蔽材料组成，磁场屏蔽材料会减弱磁场，从而使得电流互感电压减小。
芯式互感器适用于中高压和中大电流的测量。
3.研磨型互感器（悬浮式互感器）研磨型互感器是一种非接触式互感器。
它利用一个带有导电表面的物体（如金属圆柱体）和一个铁芯组成，这个金属圆柱体围绕电流通路旋转。
当电流通过电流通路时，金属圆柱体与线圈之间会产生旋转电场，通过这个旋转电场，可以感应出电流互感电压。
研磨型互感器适用于高精度、高频率、高电压的测量。
4.霍尔效应互感器霍尔效应互感器是利用霍尔元件感应电流的一种互感器。
它由一个霍尔元件和一个线圈组成，霍尔元件通过磁场来感应电流。
当电流通过线圈时，会生成磁场，磁场会作用在霍尔元件上，从而导致霍尔效应，进而感应出电流互感电压。
霍尔效应互感器适用于低电压和小电流的测量，并且具有高精度和线性度好的特点。
除了以上几种结构分类，电流互感器还可以根据其用途和安装方式进行分类，如直流互感器、交流互感器、安装在高压线路中的互感器等。
每种电流互感器都有其适用范围和特点，选用时需要根据实际需求进行选择。
互感器的分类及工作原理
互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。
互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。
一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。
一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。
2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。
电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。
3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。
内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。
4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。
变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。
二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。
互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。
互感器-PPT课件
电容式电压互感器
二、电容分压式电压互感器的原理接线图
第八章 互感器
发电厂电气部分之互感器
page 33
电容式电压互感器
原理接线图中各元件的作用
• L—补偿电抗，可补偿电容 分压器的内阻抗 。
• TV —中间变压器，将测量 仪表经中间变压器TV后与分 压器连接，减小分压器的输 出电流以减少误差。
• rd—阻尼电阻，在TV付边单 独设置一只线圈，接入阻尼 电阻rd，用以抑制铁磁谐振 过电压。
发电厂电气部分之互感器
page 4
互感器概述
三、互感器的作用
1、用来使仪表、继电器等二次设备与主电路绝缘。 这即可避免主电路的高电压直接引入仪表、继电器等二
次设备，又可防止继电器、仪表等二次设备的故障影响主 电路，提高一、二次设备的安全性和可靠性，并有利于人 身安全。 2、用来扩大仪表、继电器等二次设备的应用范围。
I % KN I2 I1 100% I1
第八章 互感器
发电厂电气部分之互感器
page 11
电磁式电流互感器
2、角误差（角差）
角误差，以旋转1800的二次电流
量 I的1 夹角表示，并规定 超I2前
I时，2 ，与I1 一为次正电值i 流，相反之
为负值 。
第八章 互感器
发电厂电气部分之互感器
page 12
第八章 互感器
发电厂电气部分之互感器
page 26
电磁式电压互感器
2、额定容量和额定二次负荷
对应于每个准确级，每台电压互感器规定一个额定容量。 在功率因数为0.8(滞后)时，额定容量标准值为10、15、
25、30、50、75、100、150、200、250、300、400、 500VA。
电压互感器如何分类？
电压互感器如何分类？
电压互感器如何分类？
1)一般电压互感器按用途分:测量用和保护用
2)电压互感器按相数分:单相和三相
3)电压互感器按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)
4)电压互感器按绕组个数分:双绕组电压互感器，其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器，有两个分开的二次绕组的电压互感器;四绕组电压互感器，有三个分开的二次绕组的电压互感器。
5)电压互感器)按一次绕组对地状态分:接地电压互感器，在一次绕组的一端准备直接接地的单相电压互感器，或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器，一次绕组的各部分，包括接线端子在内，都是按额定绝缘水平对地绝缘的电压互感器。
6)电压互感器按装置种类分:户内型和户外型
7)电压互感器按结构形式分:单级式电压互感器，一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器;串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。
8)电压互感器按绝缘介质分：干式，浇注，油浸，气体绝缘等。

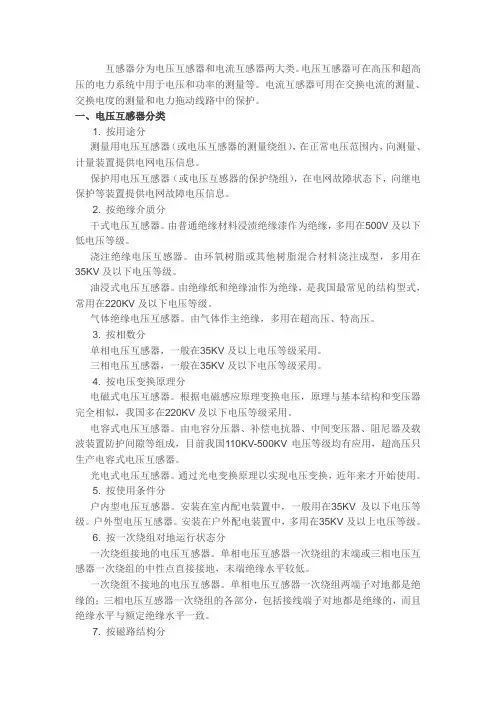

互感器的分类(全)
互感器分为电压互感器和电流互感器两大类。
电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。
电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。
一、电压互感器分类1. 按用途分测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。
保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。
2. 按绝缘介质分干式电压互感器。
由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
3. 按相数分单相电压互感器，一般在35KV及以上电压等级采用。
三相电压互感器，一般在35KV及以下电压等级采用。
4. 按电压变换原理分电磁式电压互感器。
根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
光电式电压互感器。
通过光电变换原理以实现电压变换，近年来才开始使用。
5. 按使用条件分户内型电压互感器。
安装在室内配电装置中，一般用在35KV及以下电压等级。
户外型电压互感器。
安装在户外配电装置中，多用在35KV及以上电压等级。
6. 按一次绕组对地运行状态分一次绕组接地的电压互感器。
单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。
一次绕组不接地的电压互感器。
单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。
互感器的分类及工作原理
分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词：关键词：互感器互感器(instrument transformer)是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
按比例变换电压或电流的设备。
互感器的分类互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。
电压互感器测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。
测量用微型电流互感器主要要求： 1.绝缘可靠，2.足够高的测量精度，3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。
保护用电流互感器保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。
电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。
原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。
由于副边接近于短路，所以原、副边电压U1和都很小，励磁电流I0也很小。
互感器分类及电流互感器的绝缘结构
互感器分类及电流互感器的绝缘结构互感器分类及电流互感器的绝缘结构互感器分类及电流互感器的绝缘结构互感器作为一种特殊的互感器，其特性与一般互感器有类似之处，但也有其特定的性能要求。
按量测参数类别互感器通常分两大类：一类是电流互感器…(current transformer);另一类是电压互感器L2 o(voltage transformer)。
电流互感器是将一次回路的大电流成正比的变换为二次小电流以供给测量仪器、仪表、继电保护及其他类似电器。
电压互感器是将一次回路的高电压成正比的变换为低电压以供给测量仪器、仪表、继电保护及其他类似电器。
按绝缘介质可分为纯瓷的(如母线式、穿墙式等)、树脂浇注式、油浸(油纸绝缘)式和六氟化硫气体绝缘式等类型。
穿墙式电流互感器的主绝缘为穿墙瓷套，一次绕组为贯穿于瓷套中的一根棒形导体，并同瓷套一起贯穿于铁心之中。
穿墙式电流互感器广泛用于lOkV及以下的室内配电装置。
其优点是绝缘性能可靠，使用方便。
母线式电流互感器的主绝缘为瓷套，一次绕组为贯穿于瓷套中的母线，瓷套贯穿于铁心之中。
瓷套用水泥浇装在铁制端盖上，其两端有瓷套帽和夹板，供夹紧母线用。
这类电流互感器广泛用于lOkV及以下的室内配电装置。
选用母线式电流互感器时，应注意校核窗口允许穿过的母线尺寸。
树脂浇注式电流互感器用环氧树脂将一次绕组和二次绕组浇注成为一个整体。
铁心分为上下两部分，以改善其误差性能。
树脂浇注式电流互感器多用于lOkV及以下室内配电装置，也可用于较高电压等级。
其优点是体积小，重量轻。
电压较高时需注意耐局部放电的性能。
环形铁心用带状硅钢片卷制而成，二次绕组用绝缘线绕在铁心上，外包斜纹布，整个互感器用绝缘漆浸渍。
互感器的分类及工作原理
互感器的分类及工作原理引言互感器是一种用来测量电流或电压的装置，经常被用于电能的测量和保护设备中。
本文将介绍互感器的分类及工作原理。
一、互感器的分类根据互感器的用途和结构，可以将其分为以下几类：1. 电流互感器（Current Transformer，CT）电流互感器主要用于测量和保护交流电路中的电流。
它通过在互感器内部的一对绕组上感应电流，并将其输出为与输入电流成比例的较小数值。
电流互感器的绕组通常由导线制成，以保证高精度和稳定性。
根据用途和安装位置的不同，电流互感器可以分为室内型和室外型。
2. 电压互感器（Voltage Transformer，VT）电压互感器主要用于测量和保护交流电路中的电压。
它通过在互感器内部的一对绕组上感应电压，并将其输出为与输入电压成比例的较小数值。
与电流互感器类似，电压互感器的绕组也通常由导线制成，以保持高精度和可靠性。
3. 电能互感器（Energy Transformer）电能互感器是一种特殊类型的互感器，用于测量和计量电能。
它不仅能够测量电流和电压，还能计算电能的消耗。
这种互感器在电力系统中被广泛应用，用于计量电力、计费和监控电网的稳定性。
4. 电抗器（Reactance Transformer）电抗器是一种用于控制电流和电压的装置，可用于提供电源补偿和电力调节。
它通过改变输入和输出电压之间的相位差来控制电路的功率因数。
二、互感器的工作原理互感器基于法拉第定律（Faraday's Law of Electromagnetic Induction）工作，即当一个导体中的磁通量发生改变时，会在导体中产生感应电动势。
互感器内部的主要元件是一对绕组，分别称为一次绕组和二次绕组。
一次绕组连接到待测电流或电压的电路，而二次绕组连接到测量设备或保护装置。
对于电流互感器，当待测电流流过一次绕组时，产生的磁场会感应二次绕组上的感应电动势。
根据理想互感器的原理，输入和输出电流成比例，并且二次绕组的电阻和电感较小，从而保证高精度的测量。
电压互感器的分类
电压互感器的分类（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。
电压互感器工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
2024年互感器培训课件
互感器培训课件一、引言互感器作为电力系统中重要的组成部分，主要用于电能的测量、保护和控制。
为了提高大家对互感器的认识，本课件将对互感器的工作原理、分类、参数、选型、运行维护等方面进行详细讲解。
通过本课件的学习，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。
二、互感器的工作原理1.电流互感器（CT）：电流互感器是一种专门用于测量高电压系统中的大电流的传感器。
其工作原理是利用电磁感应现象，将高电流通过一定的变比转换为小电流，便于测量和保护装置的接入。
2.电压互感器（VT）：电压互感器主要用于测量高电压系统中的电压值。
其工作原理也是基于电磁感应，将高电压通过一定的变比转换为低电压，以便于测量和保护装置的使用。
三、互感器的分类1.按工作原理分类：电流互感器、电压互感器。
2.按绝缘介质分类：油浸式互感器、干式互感器、充气式互感器。
3.按安装方式分类：户内式互感器、户外式互感器。
4.按准确度等级分类：0.1级、0.2级、0.5级、1级等。
四、互感器的参数及选型1.参数：额定一次电流、额定二次电流、额定一次电压、额定二次电压、准确度等级、变比误差、角度误差、容量、绝缘水平等。
2.选型：根据实际工程需求，选择合适的互感器类型、准确度等级、变比、容量等参数。
同时，要考虑安装环境、运行条件等因素，确保互感器的安全、可靠运行。
五、互感器的运行维护1.运行：互感器在正常运行过程中，应定期进行巡视、检查，确保其外观完好、接线牢固、无异常声响等。
同时，要严格按照操作规程进行操作，防止误操作导致的设备损坏。
2.维护：互感器在运行过程中，要定期进行清洁、维护，保证其绝缘性能。
对于油浸式互感器，还需定期检查油位、油色、油质，确保油浸式互感器的正常运行。
同时，要定期进行预防性试验，发现并及时处理互感器的缺陷。
六、总结本课件对互感器的工作原理、分类、参数、选型、运行维护等方面进行了详细讲解。
通过学习本课件，希望大家能够熟练掌握互感器的相关知识，为电力系统的安全、稳定运行提供有力保障。
互感器的分类(全)讲解学习
互感器的分类(全)互感器分为电压互感器和电流互感器两大类。
电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。
电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。
一、电压互感器分类1. 按用途分测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。
保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。
2. 按绝缘介质分干式电压互感器。
由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
3. 按相数分单相电压互感器，一般在35KV及以上电压等级采用。
三相电压互感器，一般在35KV及以下电压等级采用。
4. 按电压变换原理分电磁式电压互感器。
根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
光电式电压互感器。
通过光电变换原理以实现电压变换，近年来才开始使用。
5. 按使用条件分户内型电压互感器。
安装在室内配电装置中，一般用在35KV及以下电压等级。
户外型电压互感器。
安装在户外配电装置中，多用在35KV及以上电压等级。
6. 按一次绕组对地运行状态分一次绕组接地的电压互感器。
单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。
一次绕组不接地的电压互感器。
单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。
互感器作用分类及工作原理
互感器作用分类及工作原理互感器是一种将电能转化为磁能或将磁能转化为电能的装置。
它基于电磁感应的原理，广泛应用于电力系统中，用于测量电流、电压、功率等参数。
互感器主要有电流互感器和电压互感器两类。
第一，电流互感器（Current Transformer，CT），也称为电流变压器。
主要用于将高电流系统（如发电机、变电站等）中的电流转换成较小的可测量的电流，以便进行保护和测量。
其基本工作原理是基于电流互感的原理，通过电流的感应作用，在一侧绕制导线上产生一个辅助电流（次级电流），从而实现电流的测量。
电流互感器根据其工作原理和应用范围不同，可以分为两类。
一类是基于电流互感作用的磁化饱和互感器，另一类是基于电流互感原理的变比互感器。
磁化饱和互感器是一种低压绕组、高阻抗的互感器，它主要用于实现保护和测量功能。
当被测电流超过一定值时，互感器的磁路会发生饱和，从而引起误差。
因此，磁化饱和互感器的测量范围较窄，一般适用于中电流（几十安培至几百安培）的测量。
变比互感器也称为精密互感器，它通过可变磁路的构造和材料来实现互感比的准确控制，从而提供一个可调的变比。
变比互感器的主要应用场合是测量较小的电流，如仪表测量。
第二，电压互感器（Voltage Transformer，VT），也称为电压变压器。
主要用于将高电压系统中的电压信号转换成较小的可测量的电压信号，以便进行保护、计量和控制等应用。
其基本工作原理同样是基于电磁感应的原理，通过电压的感应作用，在一侧绕制导线上产生一个辅助电压（次级电压），从而实现电压的测量。
电压互感器根据额定功率不同，可以分为两类。
一类是低功率电压互感器，一般用于计量、保护和控制系统中的电压测量。
另一类是大功率电压互感器，主要用于发电机和变电站中的保护和测量。
总之，互感器是电力系统中重要的测量装置，主要由电流互感器和电压互感器组成。
它们通过电磁感应的原理，将高电流和高电压转换成较小的可测量的电流和电压，从而实现电力系统的保护和测量功能。
互感器作用、分类及工作原理
二、互感器的作用
（1）将一次回路的高电压、大电流变为二次回路的 低电压、小电流便于测量； 100 电压互感器的二次标称电压为100V或 3 V。 电流互感器的二次标称电流为5A或1A。
（2）二次设备与一次设备实行了电气隔离，且二次绕 100 V 3 组接地，保证了设备和人身安全；
（3）二次回路接线不受一次回路制约更灵活方便； （4）二次电压低、电流小，电缆和布线简单，安装方 便。
电磁式互感器
按工作原理的不同分为： 电容式互感器 光电式互感器
电力系统中应用的互感器多是根据电磁感应原 理联络元件 一、互感器概述
1.分类：互感器包括电流互感器和电压互感器 将一次回路的高电压大电流，按既定的比例变为适 合于测量的低电压和小电流，正确反映一次电路的运 行状态。
2.接线 电压互感器的原绕组（一次绕组）并联于一次电路 内，测量仪表或继电器的电压线圈并联接于副边绕 组（二次绕组）； 电流互感器的原绕组串联于一次电路中，测量仪表 和继电器电流线圈串联于副边绕组。
电流互感器分类及原理
电流互感器分类及原理1、电流互感器(Current Transformer，CT)电⼒系统电能计量和保护控制的重要设备，是电⼒系统电能计量、继电保护、系统诊断与监测分析的重要组成部分，其测量精度、运⾏可靠性是实现电⼒系统安全、经济运⾏的前提。
⽬前在电⼒系统中⼴泛应⽤的是电磁式电流互感器。
2、电流互感器国标(GB 1208-87S)1）准确级：以该准确级在额定电流下所规定的最⼤允许电流误差百分数标称。
2）测量⽤电流互感器的标准准确级有：0.1、0.2、0.5、1、3、5；特殊要求的电流互感器的准确级有：0.2S和0.5S；保护⽤电流互感器准确级有：5P和10P两级。
3、电磁式电流互感器1）原理：⼀次线圈串联于被测电流线路中，⼆次线圈串接电流测量设备，⼀⼆次侧线圈绕在同⼀铁芯上，通过铁芯的磁耦合实现⼀次⼆次侧之间的电流传感过程。
⼀⼆次侧线圈之间以及线圈与铁芯之间要采取⼀定的绝缘措施，以保证⼀次侧与⼆次侧之间的电⽓隔离。
根据应⽤场合以及被测电流⼤⼩的不同，通过合理改变⼀⼆次侧线圈匝数⽐可以将⼀次侧电流值按⽐例变换成标准的1A或5A电流值，⽤于驱动⼆次侧电器设备或供测量仪表使⽤。
2）缺点：①.绝缘要求复杂，体积⼤，造价⾼，维护⼯作量⼤；②.输出端开路产⽣的⾼电压对周围⼈员和设备存在潜在的威胁；③.固有的磁饱和、铁磁谐振、动态范围⼩、频率响应范围窄；④.输出信号不能直接和微机相连，难以适应电⼒系统⾃动化、数字化的发展趋势。
4、电⼦式电流互感器1）特征：①.可以采⽤传统电流互感器、霍尔传感器、空⼼线圈（或称为Rogowski coils）或光学装置作为⼀次电流传感器，产⽣与⼀次电流相对应的信号；②.可以利⽤光纤作为⼀次转换器和⼆次转换器之间的信号传输介质；③.⼆次转换器的输出可以是模拟量电压信号或数字量。
2）分类（1）按传感原理的不同划分：光学电流互感器和光电式电流互感器I、光学电流互感器(Optical Current Transformer，简称OCT)原理：传感器完全基于光学技术和光学器件来实现。
电流互感器分类和作用
电流互感器分类和作用
根据电流互感器的不同分类标准，可以分为以下几类：
1.按照功能分类：
2.按照结构分类：
3.按照用途分类：
电流互感器主要有高压变电站用互感器、中压箱变用互感器、配电用
互感器和电子装置用互感器四种。
其中，高压变电站用互感器用于电压等
级在110kV以上的高压电气设备；中压箱变用互感器用于电压等级在
35kV至110kV之间的中压电气设备；配电用互感器用于电压等级在
0.33kV至35kV之间的配电装置；电子装置用互感器主要用于电流采样和
电流保护等电子装置中。
1.测量电流：
2.为电力系统提供保护：
3.用于电力系统的控制和监控：
4.减小电力系统的损耗：
在电力输电和配电过程中，电流互感器能够将高电压的电流转换为低
电压的小电流，从而减小电力系统中的电能损耗。
这对于提高电力系统的
效率和节能降耗具有重要意义。
综上所述，电流互感器是电力系统中不可或缺的重要设备，它既能够
准确测量电流，又能够为电力系统的保护、控制和监控等提供可靠的支持。
随着电力系统的发展和电能计量技术的进步，电流互感器的应用前景将更加广阔。
高压互感器型含义
1．互感器的分类
1按用途分为：电压互感器和电流互感器；
2按精度等级分为：工业用互感器、、3级及以下,保护和控制用和标准互感器级以上;
2．国产互感器型号的含义
1电压互感器的型号的含义：
第-个字母：J-电压互感器；
第二个字母：D-单相,S-三相,C-串级式,W-五铁芯柱；
第三个字母：G-干式,J-油浸式,C-瓷绝缘,Z-浇注绝缘,R-电容式,S-三相
第四个字母：W-五铁芯柱,B-带补偿角差的绕组；
连字符后字母：GH-高海拔地区用,TH-湿热带地区用；
数字表示电压等级;
例：YSJW-10：油浸式五铁芯柱10KV三相电压互感器;
2电流互感器的含义：
第-个字母：L-电流互感器；第二或第三个字母：A=穿墙式,B-支柱式,C-瓷绝缘式,D-单匝贯穿式,F-复匝式,C-改进型,J-浇注绝缘或加大绝缘,M-塑料外壳,Q-线圈型,S-塑料注射绝缘,W-屋外式,Y-低压的,Z-浇注绝缘或支柱式；第四或第五个字母：B-保护级,C-差动保护用；D-D级,J-加大容量,Q-加强型；连字符后字母：GY-高海拔地区用,TH-湿热带地区用；连字符后数字：表示额定电压；例：LQWD-110GY：高海拔地区110kV、户外式、瓷绝缘、供保护用电流互感器;铭牌标1额定变比；2准确度等级；3额定容量或额定负载；4额定电压；510%倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互感器分为电压互感器和电流互感器两大类。
电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。
电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。
一、电压互感器分类
1. 按用途分
测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。
保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。
2. 按绝缘介质分
干式电压互感器。
由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
3. 按相数分
单相电压互感器，一般在35KV及以上电压等级采用。
三相电压互感器，一般在35KV及以下电压等级采用。
4. 按电压变换原理分
电磁式电压互感器。
根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
光电式电压互感器。
通过光电变换原理以实现电压变换，近年来才开始使用。
5. 按使用条件分
户内型电压互感器。
安装在室内配电装置中，一般用在35KV及以下电压等级。
户外型电压互感器。
安装在户外配电装置中，多用在35KV及以上电压等级。
6. 按一次绕组对地运行状态分
一次绕组接地的电压互感器。
单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。
一次绕组不接地的电压互感器。
单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分，包括接线端子对地都是绝缘的，而且绝缘水平与额定绝缘水平一致。
7. 按磁路结构分
单级式电压互感器。
一次绕组和二次绕组（根据需要可设多个二次绕组）同绕在一个铁芯上，铁芯为地电位。
我国在35KV及以下电压等级均用单级式。
串级式电压互感器。
一次绕组分成几个匝数相同的单元串接在相与地之间，每一单元有各自独立的铁芯，具有多个铁芯，且铁芯带有高电压，二次绕组（根据需要可设多个二次绕组）处在最末一个与地连接的单元。
我国目前在110KV 及以上电压等级常用此种结构型式。
8. 组合式互感器
由电压互感器和电流互感器组合并形成一体的互感器称为组合式互感器，也
有把与组合电器配套生产的互感器称为组合式互感器。
二、电流互感器分类
1. 按用途分
测量用电流互感器（或电流互感器的测量绕组）。
在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
保护用电流互感器（或电流互感器的保护绕组）。
在电网故障状态下，向继电保护等装置提供电网故障电流信息。
2. 按绝缘介质分
干式电流互感器。
由普通绝缘材料经浸漆处理作为绝缘。
浇注式电流互感器。
用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
油浸式电流互感器。
由绝缘纸和绝缘油作为绝缘，一般为户外型。
目前我国在各种电压等级均为常用。
气体绝缘电流互感器。
主绝缘由SF6气体构成。
3. 按电流变换原理分
电磁式电流互感器。
根据电磁感应原理实现电流变换的电流互感器。
光电式电流互感器。
通过光电变换原理以实现电流变换的电流互感器，目前还在研制中。
4. 按安装方式分
贯穿式电流互感器。
用来穿过屏板或墙壁的电流互感器。
支柱式电流互感器。
安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。
套管式电流互感器。
没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。
母线式电流互感器。
没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
5. 按一次绕组匝数分
单匝式电流互感器。
大电流互感器常用。
多匝式电流互感器。
中、小电流互感器常用。
6. 按二次绕组所在位置分
正立式。
二次绕组在互感器下部，目前是常用结构方式。
倒立式。
二次绕组在互感器上部，是近年来新型的结构方式。
7. 按电流比变换分
单电流比电流互感器。
即一、二次绕组匝数固定，电流比不能改变，只能实现一种电流比变换的互感器。
多电流比电流互感器。
即一、二次绕组匝数可改变，电流比可以改变，可实现不同电流比变换。
多个铁芯电流互感器。
互感器有多个各自具有铁芯的二次绕组，以满足不同精度的测量和多种不同的继电保护装置的需要。
为了满足某些装置的要求，其中某些二次绕组具有多个抽头。
8. 按保护用电流互感器技术性能分
稳定特性型。
保证电流在稳态时的误差，如P、PX、PR级等。
暂态特性型。
保证电流在暂态时的误差，如TPX、TPY、TPZ、TPS级等。
9. 按使用条件分
户内型电流互感器。
一般用于35KV及以下电压等级。
户外型电流互感器。
一般用于35KV及以上电压等级。
