GB电气安全工作规程发电厂和变电站电气部分课件
合集下载
国家电网公司电力安全工作规程PPT课件
9
的安全距离
贯彻意见：为防止车辆装载物超高放电,应 在各高压配电装置场所(主要指变电所内)的 行车通道上,增设安全限高标志。安全限高 标志应按《安徽省电力公司供电企业电力
生产安全设施规范》样式配置，安装地点 应醒目。
注：限高标志的设置至少应考虑0.2m的裕 度。如:35kV跨通道引线对地距离为5 m,应 增设限高3.65 m的醒目标志.
• 贯彻意见：1、检修操作人员（工作负责人） 必须经培训、考试、考核，合格后经生产领 导（总工程师）批准，并书面公布。
8
• 2.1.5 户外35kV及以上高压配电装置场所的行 车通道上，应根据表2-2设置行车安全限高标 志。
电压等级（kV） 35
63（66） 110 220 330 500
安全距离（m） 1.15 1.40
1.65（1.75 注） 2.55 3.25 4.55
表20202/1-02/13
车辆（包括装载物）外廓至无遮栏带电部分之间 电子发烧友 电子技术论坛
• 1、承包工程队伍如系安徽电力公司系统所属 单位，可由承包单位的安全监督部门出具年 度安全知识考试结果和工作资格证明，并承 诺参与施工的人员具有相应的技能, 方可参加 工作。出具证明的单位应对其资质负责。
2020/10/13
电子发烧友 电子技术论坛
5
• 2、非安徽电力公司系统内部的单位承 包工程时，由发包单位的主管部门或由 其委托的单位，对其进行相应的安全知 识培训，并经考试合格后，方可承担承 包方现场工作负责人、工作班成员的资 格。
• 贯彻意见：电气工作人员每年三月一日 前应接受本规程的考试。
2020/10/13
电子发烧友 电子技术论坛
4
• 1.4.4外单位承担或外来人员参与公司系统电 气工作的工作人员应熟悉本规程、并经考试 合格，方可参加工作。工作前，设备运行管 理单位应告知现场电气设备接线情况、危险 点和安全注意事项。
《电力安全工作规程(发电厂电气部分)》培训课件
隔离开关，均应戴绝缘手套。
7.3.6.5雨天操作室外高压设备时，应使用有防雨罩的绝缘棒，并穿绝缘靴 、戴绝缘手套。
7.3.6.6装卸高压熔断器，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳 ，并站在绝缘物或绝缘台上。
7.3.6.7在高压开关柜的手车开关拉至“检修”位置后，应确认隔离挡板已 封闭。
带电作业工作负责人在带电作业工作开始前应与值班调度员联系。需要停用 重合闸和带电断、接引线应由值班调度员履行许可手续。带电作业结束后应 及时向值班调度员汇报。
在带电作业过程中如设备突然停电，应视设备仍然带电。工作负责人应及时 与线路运行维护单位或调度联系，线路运行维护单位或值班调度员未与工作 负责人取得联系前不应强送电
2)收回该系统的所有工作票，拆除临时遮栏、接地线和 标示牌，恢复常设遮栏。
3)应在工作负责人和运行人员进行全面检查无误后，由 运行人员进行加压试验。
2023/3/25
7
在电气设备上工作，应有停电、验电、装设接地线、悬挂标示 牌和装设遮栏(围栏)等保证安全的技术措施。
在电气设备上工作，保证安全的技术措施由运行人员或有操作 资格的人员执行。
试验装置的金属外壳应可靠接地。低压回路中应有过载自动保护装置的开关并串用 两极刀闸。
试验现场应装设遮栏，遮栏与试验设备高压部分应有足够的安全距离，向外悬挂“ 止步，高压危险”的标示牌。被试设备两端不在同一地点时，一端加压，另一端应 采取防范措施。
未接地的大电容被试设备，应先行放电再做试验。高压直流试验间断或结束时，应 将设备对地放电数次并短路接地。
加压前应通知所有人员离开被试设备，取得试验负责人许可后方可加压。操作人应 站在绝缘物上。变更接线或试验结束时，应断开试验电源，将升压设备的高压部分 放电、短路接地。
7.3.6.5雨天操作室外高压设备时，应使用有防雨罩的绝缘棒，并穿绝缘靴 、戴绝缘手套。
7.3.6.6装卸高压熔断器，应戴护目眼镜和绝缘手套，必要时使用绝缘夹钳 ，并站在绝缘物或绝缘台上。
7.3.6.7在高压开关柜的手车开关拉至“检修”位置后，应确认隔离挡板已 封闭。
带电作业工作负责人在带电作业工作开始前应与值班调度员联系。需要停用 重合闸和带电断、接引线应由值班调度员履行许可手续。带电作业结束后应 及时向值班调度员汇报。
在带电作业过程中如设备突然停电，应视设备仍然带电。工作负责人应及时 与线路运行维护单位或调度联系，线路运行维护单位或值班调度员未与工作 负责人取得联系前不应强送电
2)收回该系统的所有工作票，拆除临时遮栏、接地线和 标示牌，恢复常设遮栏。
3)应在工作负责人和运行人员进行全面检查无误后，由 运行人员进行加压试验。
2023/3/25
7
在电气设备上工作，应有停电、验电、装设接地线、悬挂标示 牌和装设遮栏(围栏)等保证安全的技术措施。
在电气设备上工作，保证安全的技术措施由运行人员或有操作 资格的人员执行。
试验装置的金属外壳应可靠接地。低压回路中应有过载自动保护装置的开关并串用 两极刀闸。
试验现场应装设遮栏，遮栏与试验设备高压部分应有足够的安全距离，向外悬挂“ 止步，高压危险”的标示牌。被试设备两端不在同一地点时，一端加压，另一端应 采取防范措施。
未接地的大电容被试设备，应先行放电再做试验。高压直流试验间断或结束时，应 将设备对地放电数次并短路接地。
加压前应通知所有人员离开被试设备，取得试验负责人许可后方可加压。操作人应 站在绝缘物上。变更接线或试验结束时，应断开试验电源，将升压设备的高压部分 放电、短路接地。

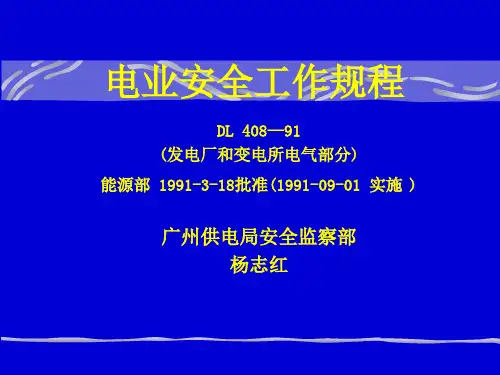

电业安全工作规程发电厂和变电所部分解读讲课稿-精选
安全电压规程规定一般为36V，在金属容器内工作及环境潮湿 超过75％以上则以12V为安全电压，工作人员使用的行灯电压都 必须使用上述安全电压。
1.5 电气工作人员必须具备下列条件：
1.5.1 经医师鉴定，无妨碍工作的病症(体格检查约两年一次)。
1.5.2 具备必要的电气知识，且按其职务和工作性质，熟悉 《电业安全工作规程》(发电厂和变电所电气部分、电力线路部分、 热力和机械部分)的有关部分，并经考试合格。
1.9 本规程所指的安全用具必须符合附录E、附录F的要求。 条文释义
本条主要是要求各电力生产企业必须按照规定进行安全工器具的 定期试验，安监部门要予以监督。
2 高压设备工作的基本要求
2.1 发电厂和变电所的值班工作
2.1.1 值班人员必须熟悉电气设备。单独值班人员或值班负责 人还应有实际工作经验。
在电力生产和使用中，由于电本身具有无色、无味、看不见、摸 不着的特性，人们很难用肉眼观察电气设备和导体是有电还是无电。当 人们一旦接触或接近带有电压的电气设备或导体时，电流即流经人体入 地形成电气回路，造成人体触电伤害。触电伤害是一种非常严重的人体 伤害，死亡率可高达40％，重伤率可高达70％。所以在世界各国劳工部 门都把电力生产工作列为高危险工作。
1.2 安全生产，人人有责。各级领导必须以身作则，要充分发 动群众，依靠群众；要发挥安全监察机构和群众性的安全组织的作用， 严格监督本规程的贯彻执行。条文释义:
严格执行《安规》，保证安全生产，要贯彻“安全生产，人人有责” 的原则，各级领导干部不仅要以身作则，带头执行好《安规》，绝不违规指 挥生产，而且要充分发动全体职工学习《安规》、贯彻执行《安规》的积极 性，人人都学会弄懂《安规》每一条规定的精神实质及其实施的具体方法， 使严格执行《安规》成为每个职工的自觉行动，成为企业的良好风气。经验 证明:领导重视，带头执行和群众的自觉遵守是保证《安规》严格执行的两个 重要方面，两者相辅相承，缺一不可，这样执行《指在运行中全部带有电压或一部分带有电压 的电气设备和一经操作即带有电压的备用设备或检修中的电气设备。如果 该检修中的电气设备不是只经断路器、隔离开关与电力系统断开，而是将 其与电力系统连接点拆下断开，则该设备就不能称为运用中的电气设备。 若新建、扩建的电气设备，如与运用中的设备构成了电气上的连接，一经 操作就会带有电压，则在这种设备上工作也应执行本规程。若新建、扩建 或其他非运用的电气设备，虽与运用中的设备无电气连接，但无可靠的安 全隔离措施。则必须按本规程的规定执行。
1.5 电气工作人员必须具备下列条件：
1.5.1 经医师鉴定，无妨碍工作的病症(体格检查约两年一次)。
1.5.2 具备必要的电气知识，且按其职务和工作性质，熟悉 《电业安全工作规程》(发电厂和变电所电气部分、电力线路部分、 热力和机械部分)的有关部分，并经考试合格。
1.9 本规程所指的安全用具必须符合附录E、附录F的要求。 条文释义
本条主要是要求各电力生产企业必须按照规定进行安全工器具的 定期试验，安监部门要予以监督。
2 高压设备工作的基本要求
2.1 发电厂和变电所的值班工作
2.1.1 值班人员必须熟悉电气设备。单独值班人员或值班负责 人还应有实际工作经验。
在电力生产和使用中，由于电本身具有无色、无味、看不见、摸 不着的特性，人们很难用肉眼观察电气设备和导体是有电还是无电。当 人们一旦接触或接近带有电压的电气设备或导体时，电流即流经人体入 地形成电气回路，造成人体触电伤害。触电伤害是一种非常严重的人体 伤害，死亡率可高达40％，重伤率可高达70％。所以在世界各国劳工部 门都把电力生产工作列为高危险工作。
1.2 安全生产，人人有责。各级领导必须以身作则，要充分发 动群众，依靠群众；要发挥安全监察机构和群众性的安全组织的作用， 严格监督本规程的贯彻执行。条文释义:
严格执行《安规》，保证安全生产，要贯彻“安全生产，人人有责” 的原则，各级领导干部不仅要以身作则，带头执行好《安规》，绝不违规指 挥生产，而且要充分发动全体职工学习《安规》、贯彻执行《安规》的积极 性，人人都学会弄懂《安规》每一条规定的精神实质及其实施的具体方法， 使严格执行《安规》成为每个职工的自觉行动，成为企业的良好风气。经验 证明:领导重视，带头执行和群众的自觉遵守是保证《安规》严格执行的两个 重要方面，两者相辅相承，缺一不可，这样执行《指在运行中全部带有电压或一部分带有电压 的电气设备和一经操作即带有电压的备用设备或检修中的电气设备。如果 该检修中的电气设备不是只经断路器、隔离开关与电力系统断开，而是将 其与电力系统连接点拆下断开，则该设备就不能称为运用中的电气设备。 若新建、扩建的电气设备，如与运用中的设备构成了电气上的连接，一经 操作就会带有电压，则在这种设备上工作也应执行本规程。若新建、扩建 或其他非运用的电气设备，虽与运用中的设备无电气连接，但无可靠的安 全隔离措施。则必须按本规程的规定执行。
国家电网公司电业安全工作规程(变电PPT课件
.
3
11 电气试验 11.1 高压试验 11.2 使用携带型仪器的测量工作 11.3 使用钳形电流表的测量工作 11.4 使用摇表测量绝缘的工作 12 电力电缆工作 12.1 电力电缆工作的基本要求 12.2 电力电缆作业时的安全措施 13 一般安全措施
《变电站和发电厂电气部分》修订的思路和原则
应有实际工作经验。 [注：原规程第10条 “值班人员”改为“运行人员”；“值班负责人”
改为“运行值班负责人”] 2.1.2 高压设备符合下列条件者，可由单人值班或单人操作： 1) 室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装
牢固并加锁者； 2) 室内高压断路器（开关）的操作机构用墙或金属板与该断路器
1.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应 指定专人经常检查、补充或更换。
1.2.3 现场使用的安全工器具应合格并符合有关要求。
1.2.4各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措 施及事故紧急处理措施。
1.3作业人员的基本条件
1.3.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
为“1000 V以下”] 1.8本规程适用于运用中的发、输、变、配电和用户电气设备上的工作人员
（包括基建安装、农电人员），其他单位和相关人员参照执行。 所谓运用中的电气设备，系指全部带有电压、一部分带有电压或一经操作即
带有电压的电气设备。 各单位可根据现场情况制定本规程补充条款和实施细则，经本单位主管生产
上岗。 1.4.2作业人员对本规程应每年考试一次。因故间断电气工作连续三个月以上
者，应重新学习本规程，并经考试合格后，方能恢复工作。 1.4.3新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临
电业安全工作规程ppt课件
第一部分 电业安全工作规程
（发电厂和变电所电气部分） DL 408-91
1、 总 则
目的、原则和适用范围 1.1 为了切实保证职工在生产中的安全和健康以及电力系统、发供配电设备的安 全运行，结合电力生产多年来的实践经验，制定本规程。 1.2 安全生产，人人有责。各级领导必须以身作则，要充分发动群众，依靠群 众；要发挥安全监察机构和群众性的安全组织的作用，严格监督本规程的贯彻执 行。 1.3 本规程适用于运用中的发、变、送、配、农电和用户电气设备上工作的一 切人员（包括基建安装人员）。
五、工作班成员：
认真执行本规程和现场安全措施，互相关心施工安全，并监督本规程和现场 安全措施的实施。
3.2 工作许可制度
3.2.1 工作许可人（值班员）在完成施工现场的安全措施后，还应： 一、会同工作负责人到现场再次检查所做的安全措施，以手触试，证明检修
设备确无电压； 二、对工作负责人指明带电设备的位置和注意事项； 三、.和工作负责人在工作票上分别签名。 完成上述许可手续后，工作班方可开始工作。
1.4 电气设备分为高压和低压两种： 高压：设备对地电压在250V以上者： 低压：设备对地电压在250V及以下者。
1.5 电气工作人员必须具备的条件：
一、经医师鉴定，无妨碍工作的病症（体格检查约两年一次）。
二、具备必要的电气知识，且按其职务和工作性质，熟悉《电业安全工作规程》（发
电厂和变电所电气部分、电力线路部分、热力和机械部分）的有关部分，并经考试合格。
三、工作许可人： 1.负责审查工作票所列安全措施是否正确完备，是否符合现场条件； 2.工作现场布置的安全措施是否完善； 3.负责检查停电设备有无突然来电的危险； 4.对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，
（发电厂和变电所电气部分） DL 408-91
1、 总 则
目的、原则和适用范围 1.1 为了切实保证职工在生产中的安全和健康以及电力系统、发供配电设备的安 全运行，结合电力生产多年来的实践经验，制定本规程。 1.2 安全生产，人人有责。各级领导必须以身作则，要充分发动群众，依靠群 众；要发挥安全监察机构和群众性的安全组织的作用，严格监督本规程的贯彻执 行。 1.3 本规程适用于运用中的发、变、送、配、农电和用户电气设备上工作的一 切人员（包括基建安装人员）。
五、工作班成员：
认真执行本规程和现场安全措施，互相关心施工安全，并监督本规程和现场 安全措施的实施。
3.2 工作许可制度
3.2.1 工作许可人（值班员）在完成施工现场的安全措施后，还应： 一、会同工作负责人到现场再次检查所做的安全措施，以手触试，证明检修
设备确无电压； 二、对工作负责人指明带电设备的位置和注意事项； 三、.和工作负责人在工作票上分别签名。 完成上述许可手续后，工作班方可开始工作。
1.4 电气设备分为高压和低压两种： 高压：设备对地电压在250V以上者： 低压：设备对地电压在250V及以下者。
1.5 电气工作人员必须具备的条件：
一、经医师鉴定，无妨碍工作的病症（体格检查约两年一次）。
二、具备必要的电气知识，且按其职务和工作性质，熟悉《电业安全工作规程》（发
电厂和变电所电气部分、电力线路部分、热力和机械部分）的有关部分，并经考试合格。
三、工作许可人： 1.负责审查工作票所列安全措施是否正确完备，是否符合现场条件； 2.工作现场布置的安全措施是否完善； 3.负责检查停电设备有无突然来电的危险； 4.对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，
电业安全工作规程发电厂和变电所部分解读讲课稿-精选
2.1.2 高压设备符合下列条件者，可由单人值班：
1.3 本规程适用于运用中的发、变、送、配、农电和用户电气 设备上工作的一切人员(包括基建安装人员)。
各单位可根据现场情况制定补充条文，经厂(局)主管生产的领 导(总工程师)批准后执行。
所谓运用中的电气设备，系指全部带有电压或一部分带有电压 及一经操作即带有电压的电气设备。 条文释义:
本条规定了本规程的适用范围，凡是运用中的发、输、变、配电、农 电和用户电气设备上工作的一切人员及电网调度人员都必须严格执行本规 程，这里强调的是农电和用户的电气工作人员，过去有些农电及用户单位 不重视《安规》贯彻工作或降低标准执行，这是不对的，必须予以纠正。
凡新参加工作的人员必须经过身体检查，身体不合格者不能 从事电气工作。对所有电气工作人员应每两年进行一次体检，如果 身体条件发生变化不合适继续从事电气工作的，应予适当调换。
所有从事电气工作的领导、职工都必须学会紧急救护法，包括 触电急救、外伤急救、水急救、高温中暑急救和中毒急救等。特别 是触电急救、心肺复苏，每个人都必须学会，要经过学习班正规培 训学习，考试合格。因为从事电气工作危险性是很高的，发生触电 事故的概率也是行高的。实践经验告诉我们，一旦发生触电事故， 如能及时脱离电源，进行心肺复苏抢救，相当一部分的触电者是能 够通过抢救过来避免死亡。所有《安规》规定，在运用中的高压电 气设备上工作，原则上不允许单人从事工作，就是一方面考虑到工 作中要有人监护，防止触电，另一方面考虑到一旦发生触电事故， 有人可以及时急救，这一点是非常重要的。
应该看到，从形式上看，执行《安规》与提高工作效率会有一定的矛 盾，企业各种环境的变化和社会大环境的变化对安全生产也会产生一定的影 响。这些都会影响各级领导和职工执行《安规》的严肃性和自觉性。因此除 了强调领导以身作则带头执行和群众的自觉性外，还必须重视发挥安全监督 部门和群众性安全组织的监督作用。要赋予各级安全监督机构专职安监人员 行使安全监督的职能，要发挥班组、车间、厂（局）三级安全网的监督作用， 严格监督《安规》贯彻执行，及时掌握分析违反《安规》的情况，提出改进 措施，不断改善《安规》实施状况，提高安全生产水平。
1.3 本规程适用于运用中的发、变、送、配、农电和用户电气 设备上工作的一切人员(包括基建安装人员)。
各单位可根据现场情况制定补充条文，经厂(局)主管生产的领 导(总工程师)批准后执行。
所谓运用中的电气设备，系指全部带有电压或一部分带有电压 及一经操作即带有电压的电气设备。 条文释义:
本条规定了本规程的适用范围，凡是运用中的发、输、变、配电、农 电和用户电气设备上工作的一切人员及电网调度人员都必须严格执行本规 程，这里强调的是农电和用户的电气工作人员，过去有些农电及用户单位 不重视《安规》贯彻工作或降低标准执行，这是不对的，必须予以纠正。
凡新参加工作的人员必须经过身体检查，身体不合格者不能 从事电气工作。对所有电气工作人员应每两年进行一次体检，如果 身体条件发生变化不合适继续从事电气工作的，应予适当调换。
所有从事电气工作的领导、职工都必须学会紧急救护法，包括 触电急救、外伤急救、水急救、高温中暑急救和中毒急救等。特别 是触电急救、心肺复苏，每个人都必须学会，要经过学习班正规培 训学习，考试合格。因为从事电气工作危险性是很高的，发生触电 事故的概率也是行高的。实践经验告诉我们，一旦发生触电事故， 如能及时脱离电源，进行心肺复苏抢救，相当一部分的触电者是能 够通过抢救过来避免死亡。所有《安规》规定，在运用中的高压电 气设备上工作，原则上不允许单人从事工作，就是一方面考虑到工 作中要有人监护，防止触电，另一方面考虑到一旦发生触电事故， 有人可以及时急救，这一点是非常重要的。
应该看到，从形式上看，执行《安规》与提高工作效率会有一定的矛 盾，企业各种环境的变化和社会大环境的变化对安全生产也会产生一定的影 响。这些都会影响各级领导和职工执行《安规》的严肃性和自觉性。因此除 了强调领导以身作则带头执行和群众的自觉性外，还必须重视发挥安全监督 部门和群众性安全组织的监督作用。要赋予各级安全监督机构专职安监人员 行使安全监督的职能，要发挥班组、车间、厂（局）三级安全网的监督作用， 严格监督《安规》贯彻执行，及时掌握分析违反《安规》的情况，提出改进 措施，不断改善《安规》实施状况，提高安全生产水平。
电力安全工作规程(发电厂和变电站电气部分)ppt课件
3 术语和定义
发电厂[站]
由建筑物、能量转 换设备和全部必要 的辅助设备组成的 生产电能的工厂
变电站
电力系统的一部分， 它集中在一个指定 的地方，主要包括 输电或配电线路的 终端、开关及控制 设备、建筑物和变 压器。通常包括电 力系统安全和控制 所需的设施（例如 保护装置）。
电力 线路
在系统两点间 用于输配电的 导线、绝缘材 料和附件组成 的设施。
4
电力安全工作规程
(发电厂和变电站电气部分)
3 术语和定义
断路器
隔离开关
能关合、承载、开断 运行回路正常电流、 也能在规定时间内关 合、承载及开断规定 的过载电流（包括短 路电流）的开关设 备，也称开关。
在分位置时，触头间有 符合规定要求的绝缘距 离和明显的断开标志； 在合位置时，能承载正 常回路条件下的电流及 在规定时间内异常条件 （例如短路）下的电流 的开关设备。
变更工作班成员或工作负责人时，应履行变更手续。
持线路工作票进入变电站进行架空线路、电缆等工 作，应得到变电站工作许可人许可后方可开始工作
Hale Waihona Puke 15电力安全工作规程
(发电厂和变电站电气部分)
5 安全组织措施**
工作票的填用：
同时停送电的检修工作填用一张工作票，开工前完成工 作票内的全部安全措施。如检修工作无法同时完成，剩 余的检修工作应填用新的工作票。
10及以下
0.70
20、35
1.00
66、110
1.50
220
3.00
330
4.00
500
5.00
750
7.20
1000
8.70
±50及以下
1.50
电力安全工作规程发电厂和变电站电气部分条文说明课件
带电作业人员应经过专业培训，具备相应的资质和经验，熟悉作业流程和安全操作规程。
作业人员要求
进行现场勘查，制定详细的作业方案，准备好必要的工具和防护用品，确保作业环境安全可靠。
作业前准备
严格遵守操作规程，采取必要的安全措施，如保持安全距离、使用绝缘工具等，避免发生触电事故。
作业过程管理
作业完成后，应进行全面检查，确保设备正常运行，消除安全隐患。
[ 感谢观看 ]
THANKS
作业后检查
保护装置管理
保护定值管理
保护装置操作
保护装置异常处理
01
02
03
04
继电保护装置应定期进行检查、维护和校验，确保其正常运行。
继电保护定值应根据实际情况进行设定，并定期进行校核，确保定值的准确性和可靠性。
操作继电保护装置时应严格遵守操作规程，避免误操作导致设备损坏或事故扩大。
发现继电保护装置异常时，应及时进行处理，消除隐患，防止事故发生。
启动应急预案
及时向相关部门报告事故，并配合救援工作，确保人员安全。
配合救援
总结经验教训
从案例中总结经验教训，为今后的工作提供借鉴和参考。
分析事故原因
对典型事故案例进行深入分析，找出事故发生的原因和规律。
加强案例宣传
将典型案例进行宣传，提高员工的安全意识和风险意识。
附录
01
02
04
03
提供实际案例分析，帮助读者更好地理解规程在实际工作中的应用。
事故预防与处理
对发电厂和变电站的电气设备进行定期检查，确保设备处于良好状态。
定期检查设备
工作人员必须严格遵守操作规程，避免因操作不当引发事故。
严格执行操作规程
加强员工的安全培训和教育，提高员工的安全意识和应对突发事件的能力。
国标安规(发电厂和变电站电气部分.ppt
DL 409-91规程
第1条 为了切实保证职工在生产中的安 全和健康以及电力系统、发供配电设备 的安全运行，结合电力生产多年来的实 践经验，制定本规程。各单位的领导干 部和电气工作人员，必须严格执行本规 程。 第2条 安全生产，人人有责。各级领导 必须以身作则，要充分发动群众，依靠 群众；要发挥安全监察机构和群众性的 安全组织的作用，严格监督本规程的贯 彻执行。 第3条 本规程适用于运用中的发、变、 送、配、农电和用户电气设备上工作的 一切人员（包括基建安装人员）。
明确了电力生产单位和作业人员需执行的基本电气安全要求范 围。 删除了原规程第2条。
1 范围
1 具有66kV及以上电压等级设施的发电企业所有运 用中的电气设备及其相关场所； 2 具有35kV及以上电压等级设施的输电、变电和配 电企业所有运用中的电气设备及其相关场所；
以上2条包含了南网全部单位所有运 用中的电气设备及相关场所。
4.2作业现场
G B 安 规
4.2.1 作业现场的生产条件、安全设施、作业机具和安全工器具等应符合国家或行业标 准规定的要求，安全工器具和劳动防护用品在使用前应确认合格、齐备； 4.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并指定专人检 查、补充或更换。
本节内容为新增： 4.2.1对《DL 409-91规程》的补充完善，明确作业现场的生 产条件等原则要求。 4.2.2按照国家《安全生产法》的规定新增了对急救用品的 原则要求，体现对作业人员的保护。
• 2010年重新启动后,召开标准编制工作组正式会议 6次,送审稿专家评审会1次，由初稿到报批稿总计 22稿（包括电子交流版）。
1.2 主要编写过程2
• 2010年3月，标委会再次启动了本标准的制定工作。 • 2010年5月,中国电力企业联合会标准化管理中心在北京组织召开了 《电业安全工作规程》(以下简称《安规》)编制工作会议。会议成立 了标准编制工作组，由国家电网公司、中国南方电网有限责任公司、 中国大唐集团公司、浙江省能源集团有限公司组成。会议明确了标准 的编制原则、分工和时间进度要求。 • 至2010年7月对《安规》（初稿）第四稿进行了逐条讨论，初步形成 了安规征求意见稿。 • 2010年8月初，工作组向标委会提交了《安规》（征求意见稿）和编 制说明。 • 2010年8月，标委会和中电联分别向标委会委员、电力企业和社会公 开征求意见。 • 2010年9 月中旬至（9月25日）收到系统内外以邮件、纸质文件、电 话形式的返回意见。
GB26860-2011电气安全工作规程发电厂和变电站电气部分课件
表1 设备不停电时的安全距离
电压等级（kV） 10及以下 20、35 66、110 安全距离（m） 0.70 1.00 1.50
（3）工作票的填用
• ①使用统一的票面格式。 • ②若以下设备同时停、送电，可填用一张电 气第一种工作票： • a.属于同一电压等级、位于同一平面场所， 工作中不会触及带电导体的几个电气连接部 分； • b.一台变压器停电检修，其断路器也配合检 修； • c.全站停电。
（3）工作票的填用
• 另外： • 变更工作班成员或工作负责人时，应履行变 更手续。 • 在工作票停电范围内增加工作任务时，若无 需变更安全措施范围，应由工作负责人征得 工作票签发人和工作许可人同意，在原工作 票上增填工作项目；若无需变更或增设安全 措施，应填用新的工作票。 • 电气第一种工作票、电气第二种工作票和电 气带电作业工作票的有效时间，以批准的检 修计划工作时间为限，延期应办理手续。
（2）工作票种类
• 需要高压设备全部停电、部分停电或做安 全措施的工作，填用电气第一种工作票。 • 大于表1安全距离的相关场所和带电设备外 壳上的工作以及不可能触及带电设备导电 部分的工作，填用电气第二种工作票。 • 带电作业或带电设备距离小于表1规定的安 全距离但按带电作业方式开展的不停电工 作，填用电气带电作业工作票。 • 事故紧急抢修工作使用紧急抢修单或工作 票。非连续进行的事故修复工作应使用工 作票。
（3）工作票的填用
• ⑦一个工作负责人不应同时执行两张及以上 工作票。 • ⑧持线路工作票进入变电站进行架空线路、 电缆等工作，应得到变电站工作许可人许可 后方可开始工作。 • ⑨同时停送电的检修工作填用一张工作票， 开工前完成工作票的全部安全措施。如检修 工作无法同时完成，剩余的检修工作应填用 新的工作票。另外：变更工作班成员或工作 负责人时，应履行变更手续；在工作票停电 范围内增加工作任务时，若无需变更安全措 施范围，应由工作负责人征得工作票签发人 和工作许可人同意，在原工作票上增填工作 项目。
电力安全工作规程(发电厂和变电站电气部分)ppt课件
10及以下
0.70
20、35
1.00
66、110
1.50
220
3.00
330
4.00
500
5.00
750
7.20
1000
8.70
±50及以下
1.50
±500
6.00
±660
8.40
±800
9.30
（1）表中未列电压等级按高一档电压等级安全距离。
（2） 13.8kV执行10kV的安全距离。
（3） 750kV数据按海拔2000m校正，其他等级数据按海拔1000m校正。
带电作业或与带电设备距离小于表1规定的安 全距离但按带电作业方式开展的不停电工作填 用电气带电作业工作票
事故紧急抢修工作使用紧急抢修单或工作 票。非连续进行的事故修复工作应使用工 作票。
13
电力安全工作规程
(发电厂和变电站电气部分)
5 安全组织措施
表1：
设备不停电时的安全距离
电压等级 kV
安全距离 m
16
电力安全工作规程
(发电厂和变电站电气部分)
5.4 工作票所列人员的安全责任**
工作票签发人：
确认工作必要性和安全性
确认工作票上所填安全措施正确、完备 确认所派工作负责人和工作班人员适当、充足
17
电力安全工作规程
(发电厂和变电站电气部分)
5.4 工作票所列人员的安全责任**
工作负责人 （监护人）：
在检修工作前应进行工作布置，明确工作地点、工 作任务、工作负责人、作业环境、工作方案和书面 安全要求，以及工作班成员的任务分工。
10
电力安全工作规程
(发电厂和变电站电气部分)
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 大于表1安全距离的相关场所和带电设备外 壳上的工作以及不可能触及带电设备导电 部分的工作，填用电气第二种工作票。
• 带电作业或带电设备距离小于表1规定的安 全距离但按带电作业方式开展的不停电工 作，填用电气带电作业工作票。
• 事故紧急抢修工作使用紧急抢修单或工作 票。非连续进行的事故修复工作应使用工 作票。
•
3 术语和定义
• 发电厂 • 变电站 • 电力线路 • 断路器 • 隔离开关 • 低电压 • 高电压 • 运用中的电气设备
4 作业要求
• （1）工作人员 • （2）作业现场 • （3）作业措施 • （4）其他要求
（1）工作人员
• 经医师鉴定，无妨碍工作的病症。（体格 检查至少每两年一次）
• 具备必要的安全生产知识和技能，从事电 气作业的人员应掌握触电急救等救护法。
表1 设备不停电时的安全距离
电压等级（kV） 10及以下 20、35 66、110
安全距离（m） 0.70 1.00 1.50
（3）工作票的填用
• ①使用统一的票面格式。 • ②若以下设备同时停、送电，可填用一张电
气第一种工作票： • a.属于同一电压等级、位于同一平面场所，
工作中不会触及带电导体的几个电气连接部 分； • b.一台变压器停电检修，其断路器也配合检 修； • c.全站停电。
（3）工作票的填用
• ③同一变电站内几个电气连接部分上依次进 行的同一电压等级、同一类型的不停电工作， 可填用一张电气第二种工作票。
• ④在同一变电站内， 带电作业工作票。
• ⑤工作票由设备运行维护单位签发或由经设 备运行维护单位审核合格并批准的其他单位 签发。
促、监督工作班成员执行现场安全措施和技 术措施。
（4）工作票所列人员的安全责任
• 工作许可人： • a.确认工作票所列安全措施正确完备，符合
（3）作业措施
• 在电气设备上工作应有保证安全的制度措施， 可包含工作申请、工作布置、书面安全要求、 工作许可、工作监护，以及工作间断、转移和 终结等工作程序。
• 在电气设备上进行全部停电或部分停电工作时， 应向设备运行维护单位提出停电申请，由调度 机构管辖的需事先向调度机构提出停电申请， 同意后方可安排检修工作。
• ⑥工作票一份交工作负责人，一份交工作许 可人。
（3）工作票的填用
• ⑦一个工作负责人不应同时执行两张及以上 工作票。
• ⑧持线路工作票进入变电站进行架空线路、 电缆等工作，应得到变电站工作许可人许可 后方可开始工作。
• ⑨同时停送电的检修工作填用一张工作票， 开工前完成工作票的全部安全措施。如检修 工作无法同时完成，剩余的检修工作应填用 新的工作票。另外：变更工作班成员或工作 负责人时，应履行变更手续；在工作票停电 范围内增加工作任务时，若无需变更安全措 施范围，应由工作负责人征得工作票签发人 和工作许可人同意，在原工作票上增填工作 项目。
• 工作票是准许在电气设备上工作的书面安全要求 之一，可包含编号、工作地点、工作内容、计划 工作时间、工作终结时间、停电范围和安全措施， 以及工作票签发人、工作许可人、工 作负责 人和工作班成员等内容。
• 除需填用工作票的工作外，也可采用口头或电话 命令。
（2）工作票种类
• 需要高压设备全部停电、部分停电或做安 全措施的工作，填用电气第一种工作票。
电力安全工作规程 （ ） 发电厂和变电站电气部分
2013年
GB26860-2011
• 本标准于2011年7月29日发布，2012年6月 1日实施。
1 范围
• 规定了电力生产单位和在电力工作场所工作 人员的基本电气安全要求。
• 本标准适用于具有66kV及以上电压等级设 施的发电企业所有运用中的电气设备及其相 关场所；具有35kV及以上电压等级设施的 输电、变电和配电企业所有运用中的电气设 备及其相关场所；具有220kV及以上电压等 级设施的用电单位运用中的电气设备及其相 关场所。
• 具备必要的电气知识和业务技能，熟悉电 气设备及其系统。
（2）作业现场
• 作业现场的生产条件、安全设施、作业机 具和安全工器具等应符合国家或行业标准 规定的要求，安全工器具和劳动防护用品 在使用前应确认合格、齐备。
• 经常有人工作的场所及施工车辆上宜配备 急救箱，存放急救用品，并指定专人检查、 补充或更换。
• （1）一般要求 • （2）工作票种类 • （3）工作票的填写 • （4）工作票所列人员的安全责任 • （5）工作许可 • （6）工作监护 • （7）工作间断、转移和终结
（1）一般要求
• 安全组织措施作为保证安全的制度措施之一，包 括工作票、工作的许可、监护、间断、转移和终 结等。工作票签发人、工作负责人（监护人）、 工作许可人、专责监护人和工作班成员在整个作 业流程中应履行各自的安全职责。
（4）工作票所列人员的安全责任
• 工作票签发人： • a.确认工作必要性和安全性。 • b.确认工作票上所填安全措施正确、完备。 • c.确认所派工作负责人和工作班人员适当、
充足。 • 工作负责人（监护人）： • a.正确、安全地组织工作。 • b.确认工作票所列安全措施正确、完备，符
合现场实际条件，必要时予以补充。 • c.工作前向工作班全体成员告知危险点，督
（3）工作票的填用
• 另外：
• 变更工作班成员或工作负责人时，应履行变 更手续。
• 在工作票停电范围内增加工作任务时，若无 需变更安全措施范围，应由工作负责人征得 工作票签发人和工作许可人同意，在原工作 票上增填工作项目；若无需变更或增设安全 措施，应填用新的工作票。
• 电气第一种工作票、电气第二种工作票和电 气带电作业工作票的有效时间，以批准的检 修计划工作时间为限，延期应办理手续。
• 在检修工作前应进行工作布置，明确工作地点、 工作任务、工作负责人、作业环境、工作方案 和书面安全要求，以及工作班成员的任务分工。
（4）其他要求
• 作业人员应被告知其作业现场存在的危险 因素和防范措施。
• 在发现直接危及人身安全的紧急情况时， 现场负责人有权停止作业并组织人员撤离 作业现场。
5 安全组织措施
• 带电作业或带电设备距离小于表1规定的安 全距离但按带电作业方式开展的不停电工 作，填用电气带电作业工作票。
• 事故紧急抢修工作使用紧急抢修单或工作 票。非连续进行的事故修复工作应使用工 作票。
•
3 术语和定义
• 发电厂 • 变电站 • 电力线路 • 断路器 • 隔离开关 • 低电压 • 高电压 • 运用中的电气设备
4 作业要求
• （1）工作人员 • （2）作业现场 • （3）作业措施 • （4）其他要求
（1）工作人员
• 经医师鉴定，无妨碍工作的病症。（体格 检查至少每两年一次）
• 具备必要的安全生产知识和技能，从事电 气作业的人员应掌握触电急救等救护法。
表1 设备不停电时的安全距离
电压等级（kV） 10及以下 20、35 66、110
安全距离（m） 0.70 1.00 1.50
（3）工作票的填用
• ①使用统一的票面格式。 • ②若以下设备同时停、送电，可填用一张电
气第一种工作票： • a.属于同一电压等级、位于同一平面场所，
工作中不会触及带电导体的几个电气连接部 分； • b.一台变压器停电检修，其断路器也配合检 修； • c.全站停电。
（3）工作票的填用
• ③同一变电站内几个电气连接部分上依次进 行的同一电压等级、同一类型的不停电工作， 可填用一张电气第二种工作票。
• ④在同一变电站内， 带电作业工作票。
• ⑤工作票由设备运行维护单位签发或由经设 备运行维护单位审核合格并批准的其他单位 签发。
促、监督工作班成员执行现场安全措施和技 术措施。
（4）工作票所列人员的安全责任
• 工作许可人： • a.确认工作票所列安全措施正确完备，符合
（3）作业措施
• 在电气设备上工作应有保证安全的制度措施， 可包含工作申请、工作布置、书面安全要求、 工作许可、工作监护，以及工作间断、转移和 终结等工作程序。
• 在电气设备上进行全部停电或部分停电工作时， 应向设备运行维护单位提出停电申请，由调度 机构管辖的需事先向调度机构提出停电申请， 同意后方可安排检修工作。
• ⑥工作票一份交工作负责人，一份交工作许 可人。
（3）工作票的填用
• ⑦一个工作负责人不应同时执行两张及以上 工作票。
• ⑧持线路工作票进入变电站进行架空线路、 电缆等工作，应得到变电站工作许可人许可 后方可开始工作。
• ⑨同时停送电的检修工作填用一张工作票， 开工前完成工作票的全部安全措施。如检修 工作无法同时完成，剩余的检修工作应填用 新的工作票。另外：变更工作班成员或工作 负责人时，应履行变更手续；在工作票停电 范围内增加工作任务时，若无需变更安全措 施范围，应由工作负责人征得工作票签发人 和工作许可人同意，在原工作票上增填工作 项目。
• 工作票是准许在电气设备上工作的书面安全要求 之一，可包含编号、工作地点、工作内容、计划 工作时间、工作终结时间、停电范围和安全措施， 以及工作票签发人、工作许可人、工 作负责 人和工作班成员等内容。
• 除需填用工作票的工作外，也可采用口头或电话 命令。
（2）工作票种类
• 需要高压设备全部停电、部分停电或做安 全措施的工作，填用电气第一种工作票。
电力安全工作规程 （ ） 发电厂和变电站电气部分
2013年
GB26860-2011
• 本标准于2011年7月29日发布，2012年6月 1日实施。
1 范围
• 规定了电力生产单位和在电力工作场所工作 人员的基本电气安全要求。
• 本标准适用于具有66kV及以上电压等级设 施的发电企业所有运用中的电气设备及其相 关场所；具有35kV及以上电压等级设施的 输电、变电和配电企业所有运用中的电气设 备及其相关场所；具有220kV及以上电压等 级设施的用电单位运用中的电气设备及其相 关场所。
• 具备必要的电气知识和业务技能，熟悉电 气设备及其系统。
（2）作业现场
• 作业现场的生产条件、安全设施、作业机 具和安全工器具等应符合国家或行业标准 规定的要求，安全工器具和劳动防护用品 在使用前应确认合格、齐备。
• 经常有人工作的场所及施工车辆上宜配备 急救箱，存放急救用品，并指定专人检查、 补充或更换。
• （1）一般要求 • （2）工作票种类 • （3）工作票的填写 • （4）工作票所列人员的安全责任 • （5）工作许可 • （6）工作监护 • （7）工作间断、转移和终结
（1）一般要求
• 安全组织措施作为保证安全的制度措施之一，包 括工作票、工作的许可、监护、间断、转移和终 结等。工作票签发人、工作负责人（监护人）、 工作许可人、专责监护人和工作班成员在整个作 业流程中应履行各自的安全职责。
（4）工作票所列人员的安全责任
• 工作票签发人： • a.确认工作必要性和安全性。 • b.确认工作票上所填安全措施正确、完备。 • c.确认所派工作负责人和工作班人员适当、
充足。 • 工作负责人（监护人）： • a.正确、安全地组织工作。 • b.确认工作票所列安全措施正确、完备，符
合现场实际条件，必要时予以补充。 • c.工作前向工作班全体成员告知危险点，督
（3）工作票的填用
• 另外：
• 变更工作班成员或工作负责人时，应履行变 更手续。
• 在工作票停电范围内增加工作任务时，若无 需变更安全措施范围，应由工作负责人征得 工作票签发人和工作许可人同意，在原工作 票上增填工作项目；若无需变更或增设安全 措施，应填用新的工作票。
• 电气第一种工作票、电气第二种工作票和电 气带电作业工作票的有效时间，以批准的检 修计划工作时间为限，延期应办理手续。
• 在检修工作前应进行工作布置，明确工作地点、 工作任务、工作负责人、作业环境、工作方案 和书面安全要求，以及工作班成员的任务分工。
（4）其他要求
• 作业人员应被告知其作业现场存在的危险 因素和防范措施。
• 在发现直接危及人身安全的紧急情况时， 现场负责人有权停止作业并组织人员撤离 作业现场。
5 安全组织措施
