钢制管法兰(国家标准系列)2004-04-22发布 2004-05-01实施Q/OMHJ003.2-2004发布Q/O M H J003.2-2004目次前言 (Ⅱ)引言 (Ⅳ)1范围 (1)2 规范性引用文件 (1)3公称通径和钢管外径 (1)4 公称压力 (1)5法兰类型 (2)6法兰的尺寸 (3)7密封面型式 (5)8密封面尺寸 (5)9法兰的尺寸公差 (6)10法兰材料 (6)11法兰的压力-温度等级 (7)12法兰的机加工 (7)13法兰连接用螺栓 (7)14法兰与钢管连接的焊接接头型式及坡口尺寸 (8)15法兰的试验 (8)16法兰的检验和验收 (8)17法兰的标记 (9)18标志 (9)Q/O M H J003.2-2004前言在Q/OMHJ003—2004《钢制管法兰》这个总标题下包括以下3个标准：Q/OMHJ003.1—2004 《钢制管法兰(化工标准系列)》Q/OMHJ003.2—2004 《钢制管法兰(国家标准系列)》Q/OMHJ003.3—2004 《钢制管法兰(机械标准系列)》根据用户的要求，结合公司的实际情况，为减少钢制管法兰的类型、规格、品种、材料等以及节省设计、采购、制造等时间和成本，制定本标准；本标准由以下3个标准部分组成：GB/T9112—2000 《钢制管法兰类型与参数》GB/T9119—2000 《平面、突面板式平焊钢制管法兰》GB/T9124—2000 《钢制管法兰技术条件》由于GB/T9112～9124—2000标准是参照了ISO7005-1：1992《金属法兰第1部分：钢法兰》等国际、国外先进标准的基础上修订而成的，而本标准是对GB/T9112～9124—2000标准的选用，因此，本标准也参照了上述标准；本标准技术内容与ISO7005-1：1992基本一致，技术水平与之相当；本标准中的法兰尺寸属于欧洲法兰体系，这些法兰尺寸均与欧洲相应压力等级的法兰尺寸互换；本标准参照了《石油化工管道安装设计便查手册》（中国石化出版社，2003年11月第1版）中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容；本标准规定了以下方面的内容：1 钢制管法兰的压力等级PN为(0.25∼2.5)MPa；2 钢制管法兰的类型为板式平焊钢制管法兰；3 钢制管法兰公称通径的优选规格尺寸为DN32，40，50，65，80，100，125，150，200，250，300，350，400mm等13种规格以及适用钢管外径有国际通用系列（Ι系列）（俗称英制管）和国内常用系列（Ⅱ系列）（俗称米制管）；4 钢制管法兰密封面型式为平面（FF）和突面（RF）两种；5 钢制管法兰密封面尺寸；6 钢制管法兰的材料选用碳素钢和不锈钢两种,并按照国际惯例进行标记；7 钢制管法兰的技术条件和压力-温度等级[钢制管法兰的工作温度为(0∼50)°C]；8 钢制管法兰与钢管连接的焊接接头型式及坡口尺寸；9 钢制管法兰的加工、试验、标记等；10 在特殊情况下，如果选用美洲体系钢制管法兰或上述系列外钢制管法兰的压力等级、类型、密封面型式、规格、参数、材料等，须经部门经理和标准化部经理的同意；本标准由标准化部提出；Q/O M H J003.2-2004本标准由标准化部归口；本标准由标准化部负责解释；本标准由刘文平负责起草；本标准是第一次发布。

Q/O M H J003.2-2004引言如果用户声明或明确要求采用国家标准系列的钢制管法兰，公司各有关部门应以Q/OMHJ003.2—2004《钢制管法兰（国家标准系列）》为主进行设计、采购、制造、检验等；在和用户、供货方签订技术协议书等技术文件时，应按照国家标准GB/T9112～9124—2000《钢制管法兰》进行签署；如果用户声明或明确要求采用机械标准系列的钢制管法兰，有关部门则执行Q/OMHJ003.3—2004《钢制管法兰（机械标准系列）》等，但在该项目设计文件中应予以说明，并按规定程序获得批准。

Q/O M H J003.2-2004钢制管法兰(国家标准系列)1 范围本标准规定了钢制管法兰(国家标准系列)(以下简称法兰)的公称通径、公称压力、类型、尺寸及尺寸公差、密封面型式及尺寸、材料、压力-温度等级、法兰与钢管连接的焊接接头型式及坡口尺寸、加工、法兰连接用螺栓、试验、标记、标志等。

本标准适用于公称压力PN为(0.25∼2.5)MPa[(2.5∼25)bar]的法兰。

本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、容器、管路附件和设备零部件等。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

该一览表的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，公司根据情况对本标准进行修订。

GB152.4—1988 紧固件六角头螺栓和六角头螺母用沉孔GB/T193—2003 普通螺纹直径与螺距系列GB700—1988 碳素结构钢GB3274—1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T4237—1992 不锈钢热轧钢板GB/T9112—2000 钢制管法兰类型与参数GB/T9119—2000 平面、突面板式平焊钢制管法兰GB/T9124—2000 钢制管法兰技术条件JB4726—2000 压力容器用碳素钢和低合金钢锻件JB4727—2000 低温压力容器用碳素钢和低合金钢锻件JB4728—2000 压力容器用不锈钢锻件3 公称通径与钢管外径本标准适用的钢管外径包括Ⅰ、Ⅱ两个系列，Ⅰ系列为国际通用系列（俗称英制管）、Ⅱ系列为国内常用系列（俗称米制管），其公称通径DN为32，40，50，65，80，100，125，150，200，250，300，350，400mm等13种规格；其对应的钢管外径和对应的英制规格（NPS）应符合表1之规定。

4 公称压力法兰的公称压力PN包括0.25MPa(2.5bar)、0.6MPa(6bar)、1.0MPa(10bar)、1.6MPa(16bar)、2.5MPa(25bar)五个等级。

表1 公称通径(DN)、钢管外径和对应的英制规格(NPS)公 称 通 径钢 管 外 径DN （mm ）NPS （in ） Ⅰ（mm ） Ⅱ（mm ） 32 1 1/4 42.4 38 40 1 1/2 48.3 45 50 2 60.3 57 65 2 1/2 76.1 76 80 3 88.9 89 100 4 114.3 108 125 5 139.7 133 150 6 168.3 159 200 8 219.1 219 250 10 273.0 273 300 12 323.9 325 350 14355.6 377 40016406.44265 法兰类型法兰的类型规定为板式平焊法兰，见图1，标准代号为GB/T9119。

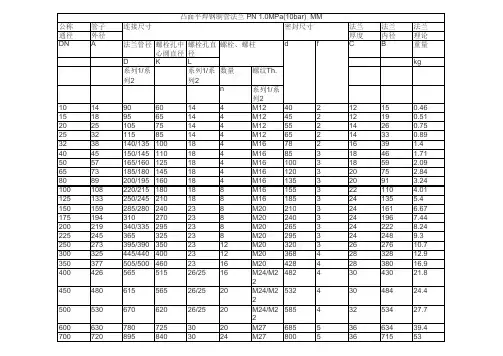

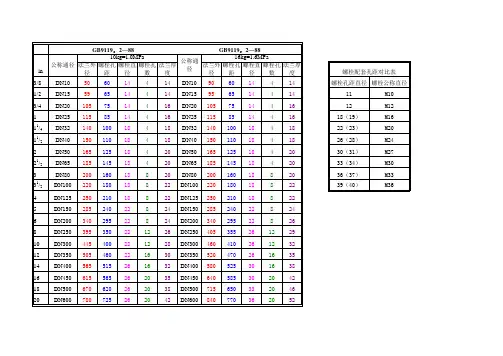

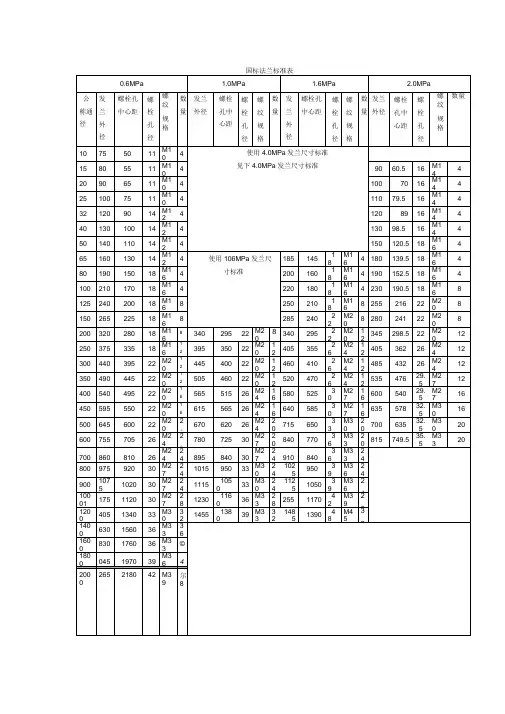

全平面(FF) 突面(RF)图1 板式平焊钢制管法兰Q /O M H J 003.2-20046 法兰的尺寸法兰尺寸应符合表2∼表5之规定，其它公称通径规格尺寸按GB/T9119规定。
