景观施工图基本知识
景观设计施工图基础知识
1、硬质景观施工图
（1）铺装 （2）栈台、台阶 （3）路缘石 （4）围墙、挡土墙、边沟
（4）围墙、挡土墙、边沟
1、硬质景观施工图
A、直墙式 B、坡面式
A、混凝土挡土墙 B、砖砌挡土墙 C、混凝土挡土墙 D、锥形石砌挡土墙 E、乱石砌挡土墙 F、天然石挡土墙 G、嵌草皮混凝土挡土墙
2、植被施工图
（1）栽植间距 （2）树池 （3）屋顶绿化
A、林荫树 6-8M B、建筑区内行道树 4-5M C、遮蔽用树木 高3-4M 1M左右 高5-6M 2M左右 D、树篱 高1.2-1.5M 0.3M左右 高1.8-2.0M 0.3-0.5M左右
A、沥青 B、混凝土 C、粘土砖、广场砖 D、花砖 E、天然石 F、沙砾 G、沙土 H、土 I、木 J、草皮 K、合成树脂
（1）铺装
1、硬质景观施工图
（2）栈台、台阶
1、硬质景观施工图
（3）路缘石
1、硬质景观施工图
A、砖路缘 B、花岗岩路缘 C、卵石路缘 D、天然石路缘 E、混凝土路缘
4、水景施工图
（5）瀑布
4、水景施工图
（6）溪流
5、体育设施
（1）网球场 （2）篮球场
5、体育设施
（1）网球场
5、体育设施
（2）篮球场
（1）栽植间距
2、植被施工图
（2）树池
2、植被施工图
（3）屋顶绿化
2、植被施工图
3、构筑物施工图
（1）儿童游乐设施 （2）围墙大门 （3）凉亭 （4）停车场 （5）垃圾站 （6）座椅
3、构筑物施工图
（1）儿童游乐设施 应选择安全美观的儿童游乐玩具，儿童游乐园附近应安排大人休息座椅。游戏区地面应采用沙地、橡胶等软质地材料，考虑残疾人需要，为看护的父母设置座椅。选择便于修理维护的设备。
景观施工图各图总结范本
景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。
景观施工图包括平面图、立面图、剖面图、节点图等。
下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。
平面图主要包括地面铺装、植物配置、设备摆放等内容。
1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。
在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。
1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。
1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。
可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。
二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。
立面图主要包括围墙、栏杆、门窗等内容。
2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。
可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。
2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。
2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。
可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。
三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。
剖面图主要包括地势、水体、植物、建筑等内容。
3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。
可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。
3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

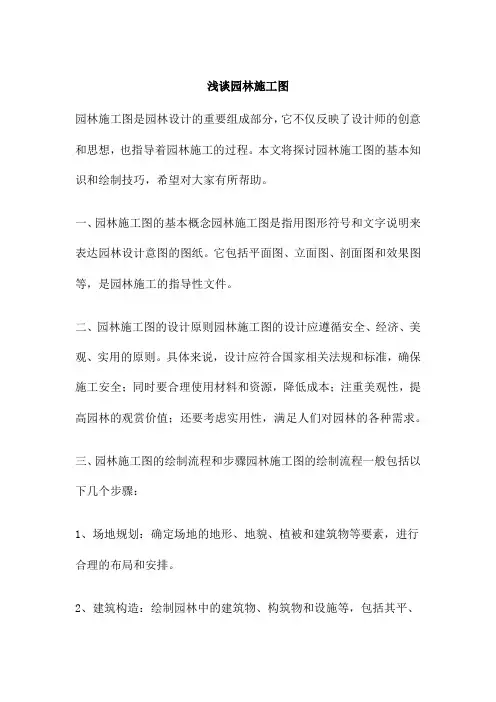

浅谈园林施工图
浅谈园林施工图园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。
本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。
一、园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。
它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。
二、园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。
具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。
三、园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：1、场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。
2、建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。
3、植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。
4、硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。
5、灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。
四、园林施工图的技巧总结根据实际经验，以下是一些园林施工图的绘制技巧和注意事项：1、色彩搭配：注重色彩的协调和对比，根据设计原则选择合适的颜色搭配。
2、构图布局：合理运用构图法则，如统一、对称、均衡等，使图纸更具美观性。
3、细节处理：对图纸中的细节部分进行精细处理，如标注尺寸、材料说明等，确保信息的准确性。
4、图表展示：利用图表、效果图等形式来表达设计意图，提高图纸的可读性和说服力。
五、结论园林施工图作为园林设计的重要组成部分，对于园林作品的实现和品质有着至关重要的影响。
通过了解和掌握园林施工图的基本知识和绘制技巧，我们能够更好地理解设计师的创意和思想，推动园林施工的顺利进行，同时提高园林作品的品质和观赏价值。
园林景观施工图各图总结
园林景观施工图各图总结园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。
这些图纸是园林景观施工的重要工作文件，用于指导施工人员进行具体的工程实施，保证最终的园林景观效果符合设计要求。
平面设计图是园林景观施工图的重要部分，主要用于描述整个景观区域的布局和功能划分。
平面设计图包括园林基础设施的布置，道路、广场、草坪、花坛、喷泉、雕塑等景观元素的位置和形状等。
平面设计图需要充分考虑人流、车流、绿化、排水等因素，确保景观区域的安全和舒适性。
立面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的立面形象和细节。
立面设计图包括建筑物的立面形象、景墙、栏杆、护坡、喷泉、雕塑等景观元素的立面形象和细节。
立面设计图需要注意景观元素的材料、颜色、纹理等细节，确保景观元素的质感和美观性。
剖面设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的纵向形象和关系。
剖面设计图包括地形的剖面、道路和广场的剖面、水体的剖面、绿化植物的剖面等。
剖面设计图需要充分考虑景观元素的高度、形状和植物的生长特点，确保景观元素的立体感和协调性。
节点设计图是园林景观施工图中的另一个重要内容，主要用于展示景观元素的连接和节点细节。
节点设计图包括景墙和栏杆的节点、道路和广场的节点、雕塑和景观元素的节点等。
节点设计图需要充分考虑连接的材料、形式和细节，确保连接的稳固性和美观性。
总结来说，园林景观施工图主要包括平面设计图、立面设计图、剖面设计图和节点设计图。
平面设计图用于指导景观区域的布局与功能划分；立面设计图用于展示景观元素的立面形象和细节；剖面设计图用于展示景观元素的纵向形象和关系；节点设计图用于展示景观元素的连接和节点细节。
这些图纸共同组成了园林景观施工图，为园林景观施工提供了具体的工作指导，保证了最终的施工效果符合设计要求。
景观施工图总结标准
景观施工图总结标准景观施工图是指在景观设计方案的基础上，进行施工图绘制的过程。
它是景观设计过程的重要环节，对于保障项目的顺利实施起着至关重要的作用。
为了确保景观施工图的质量和效果，制定了一系列的标准和规范。
一、制定景观施工图的目的和依据制定景观施工图的目的是为了准确、详尽地表达景观设计方案，并提供给施工人员进行工程施工的依据。
景观施工图的依据主要包括景观设计方案、施工要求、材料要求等。
其中，景观设计方案是制定景观施工图的基础，它包括了景观项目的整体布局、构造和植物配置等内容；施工要求是指具体的施工过程和标准，包括土方开挖、园路铺设、植物栽培等；材料要求是指使用的材料的规格、质量要求等。
二、景观施工图的基本要求景观施工图的基本要求包括精确性、准确性、科学性和可操作性。
精确性是指景观施工图上的各个要素的位置、大小、比例等信息要准确无误，使施工人员能够按照图纸上的要求进行施工；准确性是指景观施工图上的各项参数和数据要准确无误，以确保施工的质量和效果；科学性是指景观施工图应符合现代景观施工的技术要求，采用科学的施工方法和技术手段；可操作性是指景观施工图上的信息清晰明了，施工人员能够方便快捷地理解和完成施工任务。
三、景观施工图的内容和绘制要求景观施工图的内容包括平面图、剖面图、构造图和种植图等。
其中，平面图是景观施工图的主要内容，它直观地表达了景观项目的整体布局和空间分布；剖面图是指切割平面图所得的断面图，它能够展示景观项目的纵向分布和立体效果；构造图是指景观项目中各个构造要素的细部图，包括园路、护坡、石墙等；种植图是指景观项目中各植物的配置图，包括栽种位置、数量和品种等。
景观施工图的绘制要求包括图纸比例、图例说明、标注文字以及线条清晰等。
图纸比例是指图纸上的长度和实际长度的比例关系，通常以1:100或1:200的比例进行绘制，以便施工人员能够直观地了解工程尺寸和空间关系；图例说明是指对图纸上的各个要素进行文字说明，以便施工人员能够准确理解；标注文字是指对图纸上的各项参数和数据进行标注，如尺寸、高度、材料等；线条清晰是指绘制的线条要清晰明了，方便阅读和理解。

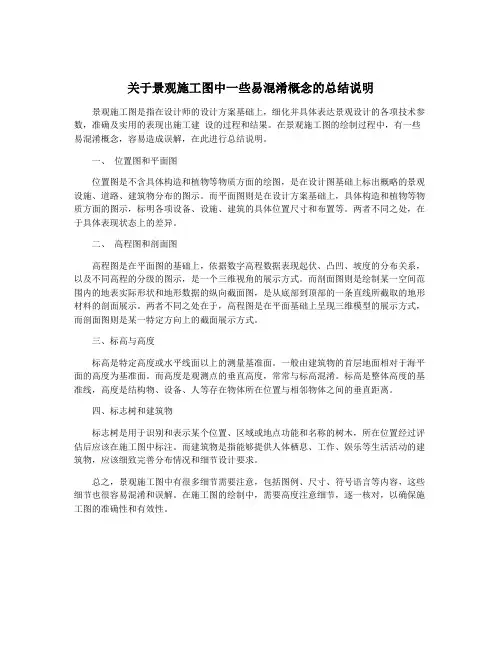

关于景观施工图中一些易混淆概念的总结说明
关于景观施工图中一些易混淆概念的总结说明景观施工图是指在设计师的设计方案基础上，细化并具体表达景观设计的各项技术参数，准确及实用的表现出施工建设的过程和结果。
在景观施工图的绘制过程中，有一些易混淆概念，容易造成误解，在此进行总结说明。
一、位置图和平面图位置图是不含具体构造和植物等物质方面的绘图，是在设计图基础上标出概略的景观设施、道路、建筑物分布的图示。
而平面图则是在设计方案基础上，具体构造和植物等物质方面的图示，标明各项设备、设施、建筑的具体位置尺寸和布置等。
两者不同之处，在于具体表现状态上的差异。
二、高程图和剖面图高程图是在平面图的基础上，依据数字高程数据表现起伏、凸凹、坡度的分布关系，以及不同高程的分级的图示，是一个三维视角的展示方式。
而剖面图则是绘制某一空间范围内的地表实际形状和地形数据的纵向截面图，是从底部到顶部的一条直线所截取的地形材料的剖面展示。
两者不同之处在于，高程图是在平面基础上呈现三维模型的展示方式，而剖面图则是某一特定方向上的截面展示方式。
三、标高与高度标高是特定高度或水平线面以上的测量基准面。
一般由建筑物的首层地面相对于海平面的高度为基准面。
而高度是观测点的垂直高度，常常与标高混淆。
标高是整体高度的基准线，高度是结构物、设备、人等存在物体所在位置与相邻物体之间的垂直距离。
四、标志树和建筑物标志树是用于识别和表示某个位置、区域或地点功能和名称的树木，所在位置经过评估后应该在施工图中标注。
而建筑物是指能够提供人体栖息、工作、娱乐等生活活动的建筑物，应该细致完善分布情况和细节设计要求。
总之，景观施工图中有很多细节需要注意，包括图例、尺寸、符号语言等内容，这些细节也很容易混淆和误解。
在施工图的绘制中，需要高度注意细节，逐一核对，以确保施工图的准确性和有效性。
园林景观工程施工图
施工图的重要性
指导施工过程
施工图是园林景观工程施工的指导 性文件，能够明确施工方案和细节 ，避免施工过程中的失误。
提高工程质量
施工图能够明确景观工程的设计要 求和细节，为施工提供详细的指导 ，从而提高工程质量。
降低工程成本
通过施工图的优化设计，可以降低 工程成本，提高工程效益。
保证工程进度
施工图能够为施工提供明确的进度 计划，保证工程按时完成。
园林景观工程施工图
xx年xx月xx日
目录
• 概述 • 施工图的分类 • 施工图的阅读与理解 • 施工图的审核与完善 • 施工图的绘制技巧 • 工程实例分析
01
概述
工程图纸简介
工程图纸的种类
园林景观工程施工图分为总图、平面图、立面图、剖面图和 节点详图等。
工程图纸的作用
用于指导施工过程，明确景观工程的具体实施方案和细节。
内容
种植设计图应标注出各类植物的名称、规格、数量、种植位 置，以及植物搭配和排列的方式。
建筑小品设计图
定义
建筑小品设计图是反映园林景观工程中建筑和小品设施的图纸，包括亭子、 廊架、景墙、花架、雕塑等建筑和小品的设计。
内容
建筑小品设计图应标注出各类建筑和小品设施的平面位置和尺度，以及立面 造型和细部构造。
图纸的组成
总图
平面图
立面图
剖面图
节点详图
包括园林景观工程的总 体布局、地形、地貌、 水体、园路、植物、小 品等内容。
展示景观工程的水平面 布局，包括地形起伏变 化、水体形状、道路和 广场等。
展示景观工程的垂直面 布局，包括地形、建筑 、墙体等。
展示景观工程的内部构 造，包括地形、建筑、 墙体等。
关于景观施工图中一些易混淆概念的总结说明
关于景观施工图中一些易混淆概念的总结说明景观施工图中存在许多易混淆的概念，这些概念的混淆可能会导致施工过程中的问题和困难。
在进行景观施工图设计和解读时，需要我们特别关注这些易混淆的概念，以确保施工进展顺利。
下面是一些常见易混淆概念的总结说明。
1. 平面图和剖面图：平面图是从上方视角展示景观设计的图纸，可以展示各种景观元素的布局和位置关系；而剖面图是从侧面视角展示景观设计的图纸，可以展示各种景观元素的高度和立体效果。
要注意区分平面图和剖面图，并确保正确理解和解读。
2. 母材和覆盖层：母材是指景观施工中的基础材料，如土壤、石头等；而覆盖层是指安装在母材上面的材料，如草坪、铺装等。
在设计施工图时，需要清楚界定母材和覆盖层，并正确标注和说明。
3. 曲线和平直线：曲线是指有弧度和曲率的线条，可以用来创造起伏和流畅感；平直线是指没有弧度和曲率的直线，可以用来创造简洁和几何感。
在设计施工图时，要注意选择和使用曲线和平直线，并确保在图纸中清晰呈现。
4. 边界和界限：边界是指景观设计中的分界线，可以用来定义不同功能区域的范围；界限是指景观设计中的限定线，可以用来界定植物的生长和空间的使用。
在设计施工图时，需要明确边界和界限，并妥善处理它们的关系。
5. 实体和虚线：实体线是指在施工图中使用的实心线条，用来表示具体的物体和构造；虚线是指在施工图中使用的虚线条，用来表示不可见的物体和构造。
在设计施工图时，要根据需要使用实体和虚线，并在图纸中明确表示。
6. 灯光和照明：灯光是指景观设计中的光源，如灯泡、灯具等；照明是指通过灯光将景观元素照亮的过程。
在设计施工图时，需要关注灯光和照明的布局和效果，并确保能够达到设计要求。
7. 技术图样和美学图样：技术图样是指景观施工图中用于指导施工的详细图纸，包括尺寸、比例、细节等；美学图样是指景观施工图中用于展示设计意图和效果的图纸，包括颜色、材质、纹理等。
在设计施工图时，需要结合技术图样和美学图样，综合考虑施工和美观的要求。
景观施工图讲义课件
植物配置图
小品及设施设计图
景观施工图的绘制流程
准备工作
初步设计
方案设计
定稿与输出
审核与修改
施工图设计
CHAPTER
景观施工图设计阶段
概念设计阶段
01
02
03
04
方案设计阶段
扩初设计阶段
01
02
03
04
施工图设计阶段
01
根据扩初设计图纸，绘制详细的 施工图纸
02
定材料和设备的选用标准和技 术要求
04
了解并掌握景观施规范与标准
国家相关规范与标准
01 02 03 04
地方性规范与标准
行业协会标准与规范
1
CHAPTER
景观施工图案例解析
案例一：某城市公园景观施工图设计
总结词
综合性、公共性、文化性
详细描述
该城市公园是一个集休闲、娱乐、文化、生态于一体的综合性公园，其景观施工图设计应考虑不同人群的需求， 设置各类活动场地，注重文化氛围的营造以及与城市环境的融合。
03
04
CHAPTER
景观施工图中的元素与细节
地面铺装
总结词
地面铺装是景观施工图中的重要元素，它能够划分空间、引导游客、增强视觉效 果等。
详细描述
地面铺装可以由各种材料组成，如石材、木材、砖、混凝土等。在设计时，需要 考虑其耐久性、维护需求、安全性以及与周围环境的协调性。此外，铺装图案和 色彩应与周围环境相融合，提供足够的导向性和视觉吸引力。
绿化种植
总结词 详细描述
景观小品
总结词
详细描述
水景设计
总结词
详细描述
照明设计
总结词
景观施工图各图总结参考
景观施工图各图总结参考景观施工图是景观设计师与施工方沟通的桥梁，是将景观设计方案转化为实际施工的具体图纸。
它包括平面图、剖面图、立面图、细部图及节点图等多个图纸。
本文将对各种景观施工图进行总结参考。
1. 平面图平面图是景观施工图的基础，它以俯视的方式展示了整个景观区域的布局。
平面图应包括道路、步行路径、建筑物、绿化区域、水景等要素的位置和布局。
平面图还应标注地形高差、坡度、斜坡、雨水收集、排水系统等关键信息。
此外，平面图还应标注景观元素的具体尺寸、距离和位置。
2. 剖面图剖面图是从地面到空中或从地下到地面的景观图，它展示了景观区域的高度、形状和轮廓。
剖面图主要用于展示景观区域的立体结构和形状，如地形高差、坡度、墙体、台阶等。
剖面图还应标注材料的厚度、高度和细节部分。
3. 立面图立面图是展示建筑物或景观元素垂直面的图纸，它展示了景观区域的外表面和特殊元素。
立面图主要用于展示建筑物或景观元素的形状、尺寸和材料。
立面图还应标注窗户、门、植物、灯具等细节元素的位置和尺寸。
4. 细部图细部图是展示景观施工细节的图纸，它展示了各种具体部位的构造和连接方式。
细部图主要用于展示景观元素的拼接、连接、固定等细节。
细部图应包括材料的材质、尺寸和细节构造。
细部图还应标注材料的厚度、连接方式、固定方式等关键细节。
5. 节点图节点图是展示景观节点部位的图纸，它展示了不同景观元素的连接点。
节点图主要用于展示不同景观元素的连接方式和细节。
节点图应包括连接的材料、方式和尺寸。
节点图还应标注连接点的位置、数量和连接方式。
在绘制景观施工图时，需要考虑以下几个因素：1. 准确性：景观施工图的绘制必须准确无误，尺寸、位置、材料等信息需要精确标注，以确保施工能够按照设计要求进行。
2. 逻辑性：景观施工图应具有清晰的逻辑结构，各个图纸之间需要有明确的联系和衔接，以便施工方能够理解设计意图。
3. 规范性：景观施工图应符合相关的标准和规范，包括国家、地区或行业标准。
最全景观设计施工图审图要点
最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。
【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。
消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。
消防车道坡度：上升面≯1 %，其他地方≯7 %。
消防车道与建筑物的距离应为≮ 5m。
2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。
商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。
4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。
汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。
5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。
2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。
三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。
图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。
图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。
正确的指南针和刻度。
道路等必须符合法规等的要求。
4. 索引平面图底图是最终正确的景观平面图。
所有硬景观都有大标注，没有缺失标记。
硬景观索引没有重复，索引号与对应的索引明细号相同。
景观施工图基本知识
培训讲座一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准二、出图要求和程序1 图框的套用和填写1。
01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求,因为每个图框的图签栏都是统一宽度的,为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧,便于查找，而且每张图纸图签栏大小一致；A3图纸因为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍，因为A3图纸图面太小，用A2图签时占用画图空间过多。
目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。
1.02 图框的线型，所有图框外细框线型粗0。
2,内粗框1。
0,分隔线0。
2;1.03 图框栏目填写合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称；如无合作设计单位，此栏可不填写。
建设单位填写业主方单位名称。
工程名称应为合同中的工程名称.子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里面的景观亭、管理房等，此栏目可填写这些分项的名称。
填了子项名称的，图纸编号可以按子项单独编号.图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图名，应一一填写进去;制图绘图人名称，与设计为同一人时，可一并填写,应为本人签名；设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢规范起来的。
校对应结合我院的图纸校审制度,由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口.校对人员与设计不能为同一人。
工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字，并要求专业要对口.可以是校对人员，也可以是设计人员。
工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求.审核、审定由院总师办和院领导签名；图别本张图纸所属类别的简称，如:总图、环境施工图（简称环施）、绿化施工图（简称绿施）、水施、电施、结施等，可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）；图号按各自类别分别依次填写，如：ZT里面可以有：01、02、03,HS里面也可以有01、02、03等;工程号由总院统一给出编号；1.04 目录目录应采用A4规格的标准目录，里面的内容必须与图纸编号和图名一致，目录上必须签字盖章后方可生效，有些设计单位甚至要求所有章在目录上都要盖，如：出图章，注册章等。
最全景观设计施工图审图要点
最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说. 【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计,注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。
消防车最小转弯半径：高层12m，多层9m。
消防车道最小宽度:登高面处6m,其它处4m，可做成隐性消防通道.消防车道的坡度：登高面≯1％,其它处≯7%.消防车道距建筑物距离宜≮5m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间临近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避免人、货流交叉，减少交通安全隐患。
3。
无障碍设计应考虑无障碍设计，各内容应满足规范或业主认可。
4。
安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求（高度要在1050㎜以上）.汀步\小桥两米内水深不得超过500mm，否则就的设置栏杆，栏杆高度要求在1050㎜以上。
5。
居住区道路宽度6。
道路及绿地最大坡度二、总图设计图纸1。
图纸目录图纸名称与图号要准确.2。
设计总说明要包含（不限于)以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸准确。
图纸要涵盖全部的设计范围，无缺失漏画.图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致，位置准确。
正确的指北针与比例尺.道路等要满足规范等的要求。
4。
索引平面图底图是最终正确的景观平面图.所有的硬质景观均有大样详图索引，没有漏标。
硬质景观索引无重复，索引图号与后面对应的索引详图号一致。
关于景观施工图中一些易混淆概念的总结说明
关于景观施工图中一些易混淆概念的总结说明景观施工图是指用于指导景观项目实施的详细设计图，其中包含了关于园林绿化、硬景观、水景等方面的设计内容。
在景观施工图中，存在许多易混淆的概念，本文将对其中一些概念进行总结说明，以帮助读者更好地理解景观施工图。
1. 平面图与立面图平面图是景观施工图中最常见的一种图形，主要用于描述项目的整体布局、区域划分、绿化带布置等方面的设计内容。
平面图一般由平面视图和注释说明两部分组成，其中平面视图往往包含了项目的轮廓线、坡度、绿化面积、功能分区等信息。
而立面图则主要用于描述景观项目的高度、立体形态和材质质感等方面的信息。
立面图一般由立面视图和剖面图两部分组成，其中立面视图描述了自然地形、建筑物、地面材料、水景等景观元素的高度和形态，而剖面图则描述了景观元素的内部构造和各层之间的分界线等信息。
2. 施工图与图纸施工图是用于指导景观项目施工的设计图，其中包含了施工所需的详细信息，如图形尺寸、材料、规格等。
与之相对应的是图纸，图纸是设计师用来表达设计概念和想法的工具，它主要表现了设计思路和效果，而不涉及具体的施工方案。
因此，在景观施工图中，施工图和图纸通常是同时存在的，它们各自承担不同的作用。
3. 标高与高程标高是指建筑物或场地某一标志点与海拔高度之间的差距，通常用米为单位表示，是表现场地的高度关系的一种方式。
而高程则是指地面某一点与基准面之间的垂直距离，也是一种表现地形高度关系的方式。
在景观施工图中，常常需要同时使用标高和高程来定位功能区域、设置绿化带、设计水景等。
4. 比例尺与图例比例尺是指图形中图形尺寸与实际尺寸之间的比例关系，它是表示图形大小关系的一种方式，常用于表示整体布局和区域划分等。
图例则是指用于解释图形符号和表示法的文字或符号说明，它是表达图形中元素含义的一种方式。
在景观施工图中，比例尺和图例通常都是必备元素，它们协同作用，方便施工人员准确理解图形意义和大小关系。
景观施工图内容及注意事项（整理）
景观施⼯图内容及注意事项（整理）景观⼯程施⼯图图纸设计规范、结构内容及技术要求第⼀部分景观设计的依据：景观设计主要依据的国内相关设计法规与规范标准有：1．《城市绿地设计规范》2．《公园设计规范》3．《城市居住区规划设计规范》4．《城市道路绿化规划与设计规范》5．《城市绿化⼯程施⼯及验收规范》6．《森林公园总体设计规范》7．《风景园林图例图⽰标准》8．《居住区环境景观设计导则》第⼆部分图纸结构内容及技术要求⼀、总要求施⼯图的设计⽂件要完整，内容、深度要符合要求，⽂字、图纸要准确清晰，整个⽂件要经过严格校审，避免“错、漏、碰、缺”。
施⼯图设计应根据已通过的⽅案设计⽂件、初步设计⽂件及设计合同书中的有关内容进⾏编制，内容以图纸为主，应包括：封⾯、图纸⽬录、设计说明、图纸、材料表、材料附图、详细⾯积指标等。
施⼯图设计⽂件⼀般以专业为编排单位，分别为园建、绿化、结构、给排⽔、电⽓专业等。
各专业的设计⽂件应经严格校审、签字后，⽅可出图及整理归档。
⼆、设计深度施⼯图的设计深度应满⾜以下要求：1 能据以编制施⼯图预算；2 能据以安排材料、设备订货及⾮标准材料的加⼯；3 能据以进⾏施⼯和安装；4 能据以进⾏⼯程验收；在设计中应因地制宜地积极推⼴和正确选⽤国家、⾏业和地⽅的建筑标准设计，并在设计⽂件的设计说明中说明图集名称和页次。
关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观⼯程通⽤⽽编制的。
在进⾏⼀项园林⼯程具体设计时，应根据设计合同书的要求，参照本⽂对相应内容的深度要求编制设计⽂件；当⼯程项⽬中有本⽂未列⼊的内容时，宜参照本⽂对深度的要求，将其增加编⼊设计⽂件中。
三、图纸封⾯及图框图纸封⾯应包含项⽬名称、图纸专业、设计出图单位、出图时间及出图版本。
图框应采⽤设计规范标准尺⼨图框，应包含下图所⽰内容。
应注意总图中，在位置⽰意及指北针⼀栏仅⽤表⽰指北针；但在分区详图中，必须将总平⾯缩⼩放置在该栏中，并表⽰出该分区在总图上的位置。
园林景观施工图各图总结范文
园林景观施工图各图总结范文园林景观施工图是园林景观设计的最后一道工序，也是实现设计方案的具体表现形式。
通过施工图，可以清晰地展示出园林景观设计的各个细节和构造要素，为施工过程提供详细的指导，确保最终的园林景观效果符合设计方案的要求。
下面是我对园林景观施工图中各图的总结。
第一，平面布置图。
平面布置图是园林景观设计的基础，也是其他图纸的基础。
它以整个场地的平面为基础，将各个元素进行布置，并标注出各种园林设施、植物、道路等的位置。
平面布置图需要清晰明了，方便施工人员理解和按图施工。
第二，剖面图。
剖面图是对景观设计中的建筑物、地形起伏等进行纵向切剖，显示出各个元素的垂直尺寸和构造关系。
剖面图可以帮助施工人员了解各个元素的高低差，以及构造细节，确保在施工中准确无误地还原设计意图。
第三，种植方案图。
种植方案图是对园林景观中的植物进行详细的规划和布置。
它标注了各个植物的种植位置、尺寸、数量等信息，同时还需要注明植物的名称和特点，以便施工人员选择和种植植物。
种植方案图需要考虑到植物的生长环境和生态需求，同时还要和整体设计风格相协调，使得园林景观更加美观和有生气。
第四，景观细部图。
景观细部图是对园林景观中某些特定的细节部分进行详细展示，以便施工人员在施工过程中能够准确地还原设计图纸上的细节。
景观细部图包括对建筑物、雕塑、水景、照明、镶边等细节进行准确的尺寸标注和构造描述，确保施工过程中的细节准确无误。
第五，管线图。
管线图主要是对园林景观中的各种管线进行详细的布置和规划。
它标注了各种管线（如排水管、电缆管、灌溉管等）的走向、尺寸、连接方式等信息，以便施工人员在施工过程中准确安装各种管线，并确保功能正常。
管线图需要充分考虑到各种管线的相互关系和施工便利性，使得整个园林景观系统能够顺利运行。
综上所述，园林景观施工图中的各个图纸都扮演着重要的角色，它们相互配合，确保施工过程的顺利进行，最终实现设计方案所要求的园林景观效果。
园林景观施工图设计基本内容三篇
园林景观施工图设计基本内容三篇篇一：园林景观施工图设计基本内容施工图尺寸和高程均以米为单位，要写到小数点后两位。
施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。
在初步设计批准后，进行施工图设计。
施工图设计文件包括施工图、文字说明和预算。
施工图尺寸和高程均以米为单位，要写到小数点后两位。
施工图设计分为种植、道路、广场、山石、水池、‘驳岸、建筑、土方、各种地下或架空线的施工设计。
有两个以上专业工种在同一地段施工，需要有施工总平面图，并经过审核会签，在平面尺寸关系和高程上取得一致。
在一个子项目内，各专业工种要同时按照专业规范进行审核会签。
1．施工总平面图（1）应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。
（2）施工总平面图中要注明基点、基线。
基点要同时注明标高。
（3）为了减少误差，整形式平面要注明轴线与现状的关系；自然式道路、山丘种植要以方格网为控制依据。
（4）注明道路、广场、台承、建筑物、河湖水面飞地下管沟上皮、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。
（5）图的比例尺为1:100-1:500,,2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。
②标明与周围固定构筑物和地上地下管线距离的尺寸。
③施工放线依据。
④自然式种植可以用方格网控制距离和位置，方格网用2米x2米一10米x10米，方格网尽量与测量图的方格线在方向上一致。
⑤现状保留树种，如属于古树名木，则要单独注明。
⑥图的比例尺为1:100--:500o（2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。
②标明施工时准备选用的园林植物的高度、体型。
③标明与山石的关系。
④图的比例尺为1:20-1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。
景观绿化施工图资料
绿化配置图（种植图）①苗木列表（包括乔木、中层苗木、花灌木及地被苗木、水生植物数量、规格）②绿化配置总平面图(包括乔木层、中苗木层、水生植物层、地被花灌木及地被苗木层)③乔木配置总平面图（包括乔木层、乔木文字层、排图时如有空位的情况不可排进乔木统计表）④中层苗木及水生植物配置总平面图（包括中层苗木、水生植物层及其相应的文字图层，排图时如有空位的情况不可排进乔木统计表）⑤花灌木及地被苗木配置总平面图(包括花灌木及地被苗木图层及其相应的文字图层）绿化配置图线形说明：一、封面：1.项目名称（美域新城二期园林景观施工图设计）2.开发商（甲方公司)名称：珠海远大美域3.设计方（我司)名称：深圳雅而菲空间美术设计有限公司4.项目完成日期：2008。
9。
275.总平（浅灰色）作底二、目录三、设计说明四、标准做法（在项目所涉及到的做法前打勾)五、YS001总平面(比例按照总平面积大小定）1.建筑及周边关系总平面图、楼层及一层标高、楼板轮廓线2.园林设计总平面—-铺装轮廓线，隐蔽式消防车道界线，园建小品顶视图,等高线，主要道路园林排水口，主要乔木3.标注：主要标高、定位点、斜律、排水方向（道路、广场）4.文字标注：景园名称（标注在图中）、景点名称（标注线引出)5.图例（制表）：标高（路面、水景）、定位、斜律、排水方向、排水口、楼板轮廓线、隐蔽消防车道界线、等高线、乔木、景园名称、景点名称六、YS002索引总平面图根据方案文化分区划分索引区域,用索引线画出标注区域的文化名称（景园名称)。
七、YS002-1景园名称索引详图细化上级索引（索引总平面图）划分的景园名称平面区域（在YS002的基础上）用索引线标注下级区域名称及所含详图的页码.八、YS003竖向总平面图(在总平面的基础上细化）YS003标高、斜率等高线及其中心高点与底点，排水方向(道路、广场）（省略细节）（路面、水景)九、YS003-1景园名称竖向详图（根据索引总平面图分块做)YS003—1详细的标注出所有的标高、斜率等高线的每个标高、排水方向（路面、水体、驳岸）十、YS004定位总平面图1.在总平面图的基础上去掉等高线、乔木、标注（园林、文字标、除定位以外的）2.细化总平面图上的定位，标注出道路、广场、水岸线重要的定位点十一、YS004—1景园定位详图在定位总平面图的基础上，定出详细的道路、广场、水岸线、小品园建的定位点十二、YS005铺装总平面图标注出面积较大的铺装材料的名称规格十三、YS005-1景园铺装索引详图将景园中的所有铺装分块用索引线画出，标注出各块的详图号页码十四、YS005-2铺装详图1.铺装每块详图上标注详细尺寸，引线引出材料名称规格，并按比例及材料原有规格填充铺装样式2.每张详图制作物料表，包括:材料图例，相应名称、规格、工程量（异形切割的材料要单独画出大样及工程量）线型说明:.如无特殊要求，同一类道路宽度均一致；除等高线用spl线外，其余曲线均用pl线，曲线需调整圆滑。
关于景观施工图中一些易混淆概念的总结说明
关于景观施工图中一些易混淆概念的总结说明景观施工图是景观工程设计中非常重要的一环，它直接关系到景观工程的施工质量和效果。
在进行景观施工图设计的过程中，经常会出现一些易混淆的概念，这些概念的混淆不仅会影响设计的准确性，还会给施工带来困难和不必要的麻烦。
及时梳理和总结这些易混淆的概念，对于提高设计质量和施工效率具有重要意义。
一、场地勘测与地形测量场地勘测是指对景观工程所在地的实地情况进行详细的调查和测量，包括地形、地势、植被、建筑物、地下管线等。
而地形测量是对场地地形的特征、高程、坡度、地势等进行详细的测量和记录。
这两个概念经常容易混淆，但其实场地勘测是地形测量的一部分，是地形测量的前期工作，因此在景观施工图设计中，应当首先进行场地勘测，然后才能进行地形测量，以保证地形数据的准确性和完整性。
二、草图与建筑图草图是指在景观设计初期，设计师根据自己的设想和理念，对景观设计进行初步的草图勾画，以便于快速表达设计概念和构思。
而建筑图是对景观设计方案的详细呈现，包括平面图、立面图、剖面图、施工图等。
这两个概念的混淆容易导致在施工图设计中，图纸的合理性和详尽性不足，因此在进行景观施工图设计时，应当在充分发挥草图的创意灵感的务必将设计方案详细地呈现在建筑图上。
三、中心线与立面轴线在景观施工图设计中，中心线是指建筑、道路、桥梁、水体等线性物体的轴线，是景观设计中重要的基础性要素之一。
而立面轴线是指从站在某一位置上观察建筑物时，建筑物在视线中所呈现的立面形象和轴线。
这两个概念的混淆容易导致在景观施工图设计中，中心线的布置和立面轴线的合理性不足，因此在进行景观施工图设计时，必须充分考虑中心线和立面轴线的设计要求，以确保景观工程的美学效果和实用性。
四、方案设计与实施方案五、标高和高程标高是指建筑物或地面等物体所在垂直高度的一种标识方式，常用来表示不同物体之间的相对高度关系；而高程是指地表或地面某一点的垂直位置，是一种绝对测量值。
