乙醇气体浓度探测器
酒精检测器原理
酒精检测器原理
酒精检测器的原理是通过测量人体呼出气体中的乙醇浓度来判断是否饮酒。
饮酒后，乙醇会进入人体的血液循环系统，并通过呼吸被排出体外。
酒精检测器通常采用电化学传感器或红外吸收传感器来测量呼出气体中的乙醇浓度。
电化学传感器是最常见的乙醇检测方法之一。
传感器内部包含一个电极，通常由铂或其他催化材料制成。
当呼出气体流经电极时，乙醇分子会与电极表面的氧发生反应，产生电流。
电流的大小与乙醇的浓度成正比，因此可以通过测量电流来确定呼出气体中的乙醇浓度。
红外吸收传感器则利用乙醇分子对红外光的吸收特性来进行检测。
传感器发射红外光束，通过呼出气体后，红外光束经过一个检测室，其室内装有对乙醇具有选择性吸收红外光的传感器。
通过测量透射光强度的变化，可以确定呼出气体中的乙醇浓度。
无论是电化学传感器还是红外吸收传感器，都需要在检测前进行校准，以确保测量结果的准确性。
此外，在使用酒精检测器时，也需要注意其他因素可能对检测结果产生干扰，例如使用口香糖、含有乙醇的口腔清洁产品等都可能导致误判。
为了确保准确性，最好在检测前不要摄入任何含有乙醇的物质。
呼出气体酒精含量探测器测量结果的不确定度评估
ｗ ａ ｓ ｅ ｖ ａ ｌ ｕ ａ ｔ ｅ ｄ ｉ ｎ ａ ｃ ｃ ｏ ｒ ｄ ａ ｎ ｃ ｅ ｗ ｉ ｔ ｈ Ｊ Ｊ Ｆ １ ０ ５ ９” ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｕ ｎ ｃ ｅ ｔ ｒ ａ ｉ ｎ ｙ ｔ ｅ ｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｅ ｘ ｐ ｒ ｅ ｓ ｓ ｉ ｏ ｎ ，ｗ ｉｔ ｈ ｔ ｈ ｅ ｕ ｓ ｅ ｏ ｆ ｔ ｅ ｓ ｔ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｎｄ ａ ｒ ｅ ｌ ａ ｔ ｅ ｄ
４ ． ３重视仿真验证技术应用 应充 分重视计算机模拟 合理 的风 险 控 制范 围 。 ６ 结束语 和仿真技术的应用 ， 优化方案设计 ， 提高设计效率 ， 缩短设
计周期 ， 并 有助 于优选方案 ； 在仿 真验证 技术 不断发展 的
・
２ ９ ６・
价值 工程
呼 出气体酒精含量探测器测量结果 的不确定度评估
Ｕｎ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｔ ｙ Ｅｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ｏ ｆＭ ｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ Ｒｅ ｓ ｕ ｌ ｔ ｓ ｆ Ｅ ｏ ｘ ｈ ａ ｌ ｅ ｄ Ｂｒ ｅ ａ ｔ ｈ Ａｌ ｃ ｏ ｈ ｏ ｌ Ｃｏ ｎ ｃ ｅ ｎ ｔ ｒ ａ ｔ ｉ ｏ ｎ Ｄｅ ｔ ｅ ｃ ｔ ｏ ｒ
ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ．
关键 词：呼出气体酒精含量探 测器； 不确定度； 评定
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｅ ｘ ｈ ａ ｌ ｅ ｄ ｇ ａ ｓ ｌｃ ａ ｏ ｈ ｏ ｌ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｄ ｅ ｔ ｅ ｃ ｔ ｏ ｒ ； ｕ ｎ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｔ ｙ ； Ａｓ ｓ ｅ ｓ ｓ ｍｅ ｎ ｔ
摘要 ： 通过分析测试过程产 生的不确定度分量来源 ， 并 利用测试结果及相 关资料按 照 Ｊ Ｊ Ｆ １ ０ ５ ９ （ （ ￣ １ ， 量 不确定度评定与表示》 评 定
酒精检测仪原理
酒精检测仪原理酒精检测仪是一种用来检测酒精浓度的设备，广泛应用于交通管理、工业安全、个人使用等领域。
它通过测量呼出气体中乙醇的浓度来判断一个人是否饮酒过量。
而酒精检测仪的工作原理可以分为两种：气体检测原理和电化学原理。
气体检测原理：气体检测原理基于酒精分子的特性，在饮酒后，人体产生的乙醇会通过血液循环到各个器官，并最终通过肺部呼出体外。
酒精检测仪利用呼出气体中的乙醇浓度来判断一个人是否饮酒过量。
当人吹气进入酒精检测仪时，仪器中的永久性传感器或半导体传感器会对气体中的乙醇进行分析。
永久性传感器：永久性传感器是一种基于化学反应的传感器。
当呼出气体中的乙醇分子接触到传感器表面时，乙醇分子会与传感器表面上的化学物质发生反应。
这个反应会产生电子流，并通过电极传导到测量电路中。
根据电子流的大小，酒精检测仪可以计算出呼出气体中乙醇的浓度。
半导体传感器：半导体传感器是一种基于电导率的传感器。
当呼出气体中的乙醇分子接触到半导体传感器时，乙醇分子会改变传感器的电导率。
通过测量气体中的电流和电压差，酒精检测仪可以计算出呼出气体中乙醇的浓度。
电化学原理：电化学原理基于酒精的氧化反应。
酒精检测仪中的电化学传感器通常由两个电极和一个电解质组成。
当呼出气体中的乙醇进入电解质中时，它会与电解质中的离子发生反应，并在电解质中产生电流。
通过测量电流的大小，酒精检测仪可以计算出呼出气体中的乙醇浓度。
除了气体检测原理和电化学原理，还有其他一些高级的酒精检测仪采用红外吸收光谱技术或毛细管气相色谱技术来测量乙醇浓度。
这些技术利用乙醇分子对特定波长的红外光或色谱柱中特定的吸附剂敏感，并通过测量光强或色谱峰面积来确定乙醇浓度。
综上所述，酒精检测仪的工作原理可以是基于气体检测原理、电化学原理、红外吸收光谱技术或毛细管气相色谱技术。
通过测量呼出气体中乙醇的浓度，酒精检测仪可以快速、准确地判断一个人是否饮酒过量，从而提高交通安全和工业安全。

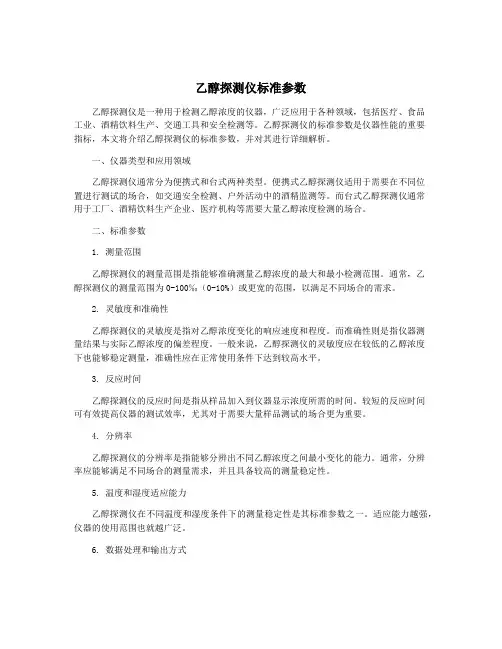

乙醇探测仪标准参数
乙醇探测仪标准参数乙醇探测仪是一种用于检测乙醇浓度的仪器，广泛应用于各种领域，包括医疗、食品工业、酒精饮料生产、交通工具和安全检测等。
乙醇探测仪的标准参数是仪器性能的重要指标，本文将介绍乙醇探测仪的标准参数，并对其进行详细解析。
一、仪器类型和应用领域乙醇探测仪通常分为便携式和台式两种类型。
便携式乙醇探测仪适用于需要在不同位置进行测试的场合，如交通安全检测、户外活动中的酒精监测等。
而台式乙醇探测仪通常用于工厂、酒精饮料生产企业、医疗机构等需要大量乙醇浓度检测的场合。
二、标准参数1. 测量范围乙醇探测仪的测量范围是指能够准确测量乙醇浓度的最大和最小检测范围。
通常，乙醇探测仪的测量范围为0-100‰（0-10%）或更宽的范围，以满足不同场合的需求。
2. 灵敏度和准确性乙醇探测仪的灵敏度是指对乙醇浓度变化的响应速度和程度。
而准确性则是指仪器测量结果与实际乙醇浓度的偏差程度。
一般来说，乙醇探测仪的灵敏度应在较低的乙醇浓度下也能够稳定测量，准确性应在正常使用条件下达到较高水平。
3. 反应时间乙醇探测仪的反应时间是指从样品加入到仪器显示浓度所需的时间。
较短的反应时间可有效提高仪器的测试效率，尤其对于需要大量样品测试的场合更为重要。
4. 分辨率乙醇探测仪的分辨率是指能够分辨出不同乙醇浓度之间最小变化的能力。
通常，分辨率应能够满足不同场合的测量需求，并且具备较高的测量稳定性。
5. 温度和湿度适应能力乙醇探测仪在不同温度和湿度条件下的测量稳定性是其标准参数之一。
适应能力越强，仪器的使用范围也就越广泛。
6. 数据处理和输出方式乙醇探测仪的数据处理和输出方式通常包括数字显示、数据存储、连接计算机传输数据等功能。
这些功能可以满足不同用户对数据处理和管理的需求，提高仪器的实用性。
7. 电池续航能力和充电方式对于便携式乙醇探测仪来说，电池的续航能力和充电方式直接影响了仪器的使用寿命和便利性。
这也是一个重要的标准参数。
8. 其他功能一些乙醇探测仪还可能具备报警功能、自动校准、样品吹扫等其他功能，这些功能也将在标准参数中得到详细描述。
酒精探测仪的原理
酒精探测仪的原理
酒精探测仪是一种用于检测酒精浓度的设备，它基于一种称为气体传感器的技术原理运作。
气体传感器通常使用半导体材料，例如金属氧化物，作为传感元件。
这些材料在不同的气体环境下表现出电阻的变化。
酒精探测仪的气体传感器采用的是一种对酒精敏感的材料。
当酒精分子与气体传感器表面的敏感材料接触时，酒精分子会与敏感材料发生反应，导致材料电子结构改变，进而影响电阻。
测量器会通过测量材料电阻的变化来确定酒精浓度。
为了提高测量的准确性，饮酒者需要将呼气吹入酒精探测仪中。
饮酒者的呼气中含有酒精蒸汽，当呼气通过酒精探测仪时，其中的酒精分子与敏感材料反应，从而产生电阻变化信号。
酒精探测仪将电阻变化信号转化为相应的电信号，并将其转换为数值显示，以显示饮酒者的酒精浓度。
总之，酒精探测仪的原理是基于气体传感器的技术，通过测量敏感材料电阻的变化来检测酒精浓度。
饮酒者通过呼气将酒精分子与敏感材料反应，从而产生电阻变化信号，通过信号转换和数字显示，来显示酒精浓度。
酒精检测仪(警用)技术参数
酒精检测仪/猎豹1号（警用）
该图片由青岛聚创环保设备有限公司提供
技术参数
项目指标及参数
酒精传感器类型电化学燃料电池型酒精传感器
量程范围0～ 140mg/100ml BAC(血液酒精浓度）
测量模式快速筛查，自动抽气式
最大测量误差仪器与嘴之间距离误差
<5cm±6.0mg/100ml 5cm~10cm±8.0mg/100ml >10cm±15.0mg/100ml
抽气方式电机连续抽气，抽气速度不低于0. 8L/分钟
工作温度范围0℃～45℃
贮存温度范围－30℃～70℃
测量时间支持在仪器上自己调整，最快1秒出结果
环境压力600～1400hPa
环境湿度20～98%r.h.
显示屏OLED数字显示1.12 96X96
电池1节充电电池，3.7V/3000mAh
连续测量时间8小时以上
手电两个3W照明灯
马达提示酒精浓度超过预设置发出振动提示
主机尺寸长（328）X外径（45）
仪器重量215g
该资料由青岛聚创环保设备有限公司提供。
乙醇探测仪标准参数
乙醇探测仪标准参数乙醇探测仪是一种用于检测乙醇浓度的设备，常用于酒精饮料生产、工业生产以及交通安全等领域。
乙醇探测仪的标准参数通常包括检测范围、灵敏度、分辨率、准确度、响应时间、工作温度和湿度范围等。
本文将对这些参数进行详细介绍。
首先是检测范围。
乙醇探测仪的检测范围通常是指其能够检测到的乙醇浓度的范围。
一个乙醇探测仪的检测范围可能为0-100‰（或称为0-1000ppm），这意味着它可以检测到乙醇浓度在0到100‰之间的样品。
合适的检测范围能够满足不同应用场景的需求，例如在酒精饮料生产中可能需要更高的检测范围，而在交通安全领域则可能需要更低的检测范围。
其次是灵敏度。
乙醇探测仪的灵敏度是指其对乙醇浓度变化的响应能力，常用的表达方式是以每百分之一（‰）或每百万分之一（ppm）乙醇浓度变化所对应的信号变化来表示。
一个乙醇探测仪的灵敏度可能是1‰/mV，这表示每增加1‰的乙醇浓度，乙醇探测仪的输出信号会增加1毫伏。
灵敏度高的乙醇探测仪能够对乙醇浓度的微小变化做出准确的响应，因此在实际应用中更为可靠。
第三是分辨率。
乙醇探测仪的分辨率是指其能够分辨出的最小的乙醇浓度变化。
一个乙醇探测仪的分辨率可能是0.1‰，这表示它能够分辨出乙醇浓度变化达到0.1‰的样品。
分辨率高的乙醇探测仪能够提供更为精准的测量结果，对于需要高精度的应用场景非常重要。
其次是准确度。
乙醇探测仪的准确度是指其测量结果与实际数值之间的偏差程度，通常用百分比或‰数来表示。
准确度可通过实验室标准校准样品来确定。
准确度高的乙醇探测仪能够提供更为可靠的测量结果，对于生产工艺控制等严格要求的场景非常重要。
第五是响应时间。
乙醇探测仪的响应时间是指其从接收到测试样品到输出测量结果所需的时间。
响应时间短的乙醇探测仪能够快速响应实时变化的乙醇浓度，对于需要及时调整生产参数或监测交通安全的场景非常重要。
最后是工作温度和湿度范围。
乙醇探测仪通常需要在一定的温度和湿度范围内工作，超出这些范围可能会对其性能产生影响。
酒精检测仪参数
品牌
浦喆
型号
PZ-0055
尺寸
长*直径：330mm*45mm
指挥棒功能
红蓝光常亮、频闪、交互闪功能可任意切换
手电筒功能
高亮、白光
使用传感器
16mm燃料电池传感器
功耗
测酒时＞300ma，手电筒全量时＞400ma
重量
280g
使用电池
18650锂电池：3.7V/3000ma，可连续酒测600次以上
测量精度:
测量精度:标准气度浓度50mg/100mlBAC时：
吹气距离＜5CM时:±5.0mg/100ml
吹气距离5-10cm时：±6.0mg/100ml
吹气距离＞10cm时：±10.0mg/100ml
显示方式
1.3英寸OLED彩色显示
环境条件
操作温度范围：-5-50度
环境湿度：20-98%
大气压力：600-1400hpa
测量时间
1-15秒可调
测量范围
0-400mg/100mlBAC
测量单位
mg/L(BrAC)、mg/ml(BAC)可选
测量模式
快速排查，自量途中可根据需要随时暂停
灵敏度
0.5mg/100mlBAC
操作形式
菜单式
按键
四按键分别为警灯、酒精检测、照明、口哨，四键功能独立
省电模式
仪器在酒测状态下5分钟自动关机，手电筒和指挥棒模式不自动管理
酒精检测仪的检测原理
酒精检测仪的检测原理参考网站：/（酒精检测仪）当具有N型导电性的氧化物暴露在大气中时，会由于氧气的吸附而减少其内部的电子数量而使其电阻增大。
其后如果大气中存在某种特定的还原性气体，它将与吸附的氧气反应,从而使氧化物内的电子数增加，导致氧化物电阻减小。
半导体-氧化物传感器就是通过该阻值的变化来分析气体浓度。
电路图酒精测试仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器）与一个定值电阻及一个电压表或电流表组成。
，如图所示是它的原理图。
图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的电压表示数越大类型可以对气体中酒精含量进行检测的设备有五种基本类型，即：燃料电池型（电化学）、半导体型、红外线型、气体色谱分析型、比色型。
但由于价格和使用方便的原因，目前常用的只有燃料电池型（电化学型）和半导体型两种。
燃料电池是当前全世界都在广泛研究的环保型能源，它可以直接把可燃气体转变成电能，而不产生污染，酒精传感器只是燃料电池的一个分支。
燃料电池酒精传感器采用贵金属白金作为电极，在燃烧室内充满特种催化剂，使进入燃烧室内的酒精充分燃烧转变为电能，也就是在两个电极上产生电压，电能消耗在外接负载上，此电压与进入燃烧室内气体的酒精浓度成正比。
与半导体型相比，燃料电池型呼气酒精测试仪具有稳定性好，精度高，抗干扰性好的优点。
但是由于燃料电池酒精传感器的结构要求非常精密，制造难度相当大，目前只有美国、英国、德国等少数几个国家能够生产，加上材料成本高，因此价格相当昂贵，是半导体酒精传感器的几十倍。
关于吹管吹管虽小，但对保证检测精度非常重要。
被测者口含吹管呼气，进入吹管的气体几乎全部是被测者呼出的气体。
如果从一个喇叭口送入气体，被测者不接触喇叭口而对喇叭口吹气，根据流体力学的原理，气体流动时压力减小，这就把周围的空气一起带进仪器内（喷雾器就是根据这个原理制成的），相当于把呼气中的酒精浓度稀释了，检测到的酒精浓度就会比被测者实际的呼气酒精浓度低，应该注意这个问题。
酒精浓度传感器
灵敏度、响应恢复及输出信号特性
浓度线性特征曲线图
输出电流(uA) 0 4 8 12 16 20 24 28
15
12
1.0mg/L
9
6
3
0
时间(s)
输电流(uA)
14 12 10
8 6 4 2 0
0 0.2 0.4 0.6 0.8 1 1.2
浓度(mg/L)
高低温传感器灵敏度变化
20℃时信号比率（% ）
150
C2H5OH
100
50
0
-20 -10
0
20
40
60
温度（℃）
注意事项 传感器避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类及高浓度气体；
所有电化学传感器不能用树脂材料完全封装，也不能浸没在纯氧境中，否则会破坏传感器的性能 ；
所有电化学传感器不能应用于含有腐蚀性气体的环境中，腐蚀性气体可以损害传感器；
特点
*低功耗 *高精度 *高灵敏度 *线性范围宽 *抗干扰能力强 *优异的重复性和稳定性 应用 广泛适合工业特别是民用领域的酒精气体浓度检测。 技术指标
项目 量程
灵敏度 （μA /(mg/L)） 重复性 响应时间(t 90) s 信号衰减 零点漂移（mg/L） 温度范围（℃） 湿度范围 压力范围（kPa） 贮存温度（℃） 贮存期（月） 预期使用寿命（月） 最大检测浓度（mg/L） 输出线性度
技术参数 0-1.000mg/L
12±4 ±0.006mg/L
≤20 ≤2% ≤±0.01 -10～50 20%—90%R.H 86～106 0～20 ≤6 >24 2.000 线性
以诚为本、信守承诺
元件外形结构 基本测试电路
酒精浓度探测仪报警处置程序
酒精浓度探测仪报警处置程序
1.酒精浓度探测仪报警分为两种情况：
1.1车间通风不良，酒精挥发导致空气中酒精浓度上升。
1.2酒精泄漏导致空气中酒精浓度上升。
2.酒精浓度探测仪报警确认程序
2.1酒精浓度探测仪发出报警后，现场生产负责人或班组长应第一时间确认报警位置，如果确实存在酒精浓度超标，应按照本程序并结合现场实际情况立即发出正确指令。
2.2生产负责人或班组长确认报警位置不存在酒精浓度超标的，应视为酒精浓度探测仪出现故障或误报，须及时报告安全生产部。
安全生产部接到报告后应及时到现场再次确认。
安全生产部应及时协调维修酒精浓度探测仪。
3.酒精浓度探测仪报警处置程序
3.1酒精挥发导致空气中酒精浓度超标处置程序
3.1.1生产负责人或班组长向所有现场人员发出有序撤离指令。
有序撤离具体指：妥善关停设备、切断电源、关闭酒精阀门等并有序撤离至车间以外的安全区域。
3.1.2开窗通风，直至报警消除。
3.1.3按照当班人员名单清点人员数量，确保所有人员全部撤离。
3.1.4报告安全生产部。
3.2酒精泄漏导致空气中酒精浓度超标处置程序
参照3.1.1条的要求有序撤离，并按照公司应急预案进行处置。
4. 酒精浓度探测仪报警解除和恢复生产处置程序
4.1酒精浓度探测仪报警停止后，安全生产部应组织生产部有关人员对酒精浓度超标的具体原因进行调查，提出并采取相应措施。
4.2安全生产部确认现场已经处于安全状态后，应及时宣布报警解除并做出恢复正常生产的决定。
未经安全生产部允许禁止擅自恢复生产。
乙醇气体探测器
深圳市圣凯安科技有限公司 NE Sensor乙醇C2H5OH气体报警器产品描述乙醇C2H5OH气体报警器适用于各种工业环境和特殊环境中的乙醇C2H5OH 浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。
仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。
特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称乙醇C2H5OH报警器C2H5OH/NE-301检测气体乙醇C2H5OH检测原理电化学原理检测范围0-1000ppm、0-2000ppm、0-4000ppm、0-5000ppm、0-10000ppm、0-20000ppm、0-40000ppm分辨率1ppm、2ppm、3ppm、3ppm、5ppm、6ppm、10ppm 检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。
手持式乙醇C2H5OH探测器
深圳市圣凯安科技有限公司 NE Sensor乙醇C2H5OH气体检测仪产品描述一种内置微型采样泵的便携式高精度的本质安全型设备；仪器采用进口世界著名传感器厂商的传感器和微控制器技术，响应速度快，测量精度高，稳定性和重复性好，各项参数用户可自定义设置，操作简单；液晶点阵显示技术支持图文描述，中英文操作界面可切换。
特点• 小巧、轻便、坚固•中、英文显示• 进口传感器• 二级声、光报警• 大屏幕数字、字符显示、瞬时值、峰值、最小值显示• 开机或需要时对显示、电池、传感器、声光报警功能自检• 安全提示：定期闪灯、声音提示• 出众的音频声音报警• 维护费用很低产品名称乙醇C2H5OH检测仪 C2H5OH/NE-502 检测气体乙醇C2H5OH检测原理电化学原理检测范围0-1000ppm、0-2000ppm、0-4000ppm、0-5000ppm、0-10000ppm、0-20000ppm、0-40000ppm分辨率1ppm、2ppm、3ppm、3ppm、5ppm、6ppm、10ppm 检测方式扩散式、泵吸式可选显示方式大屏幕液晶显示检测精度≤±3%（F.S）报警方式声、光报警响应时间小于20S恢复时间小于40S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数瞬时值、峰值、电池电压、最小值传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）外型尺寸（含探枪长度）230mm（长）×65mm（宽）×38mm（厚）电池 3.7V锂离子充电电池电池工作时间连续工作大概200小时左右重量约4Kg（带铝塑板箱子）标准附件说明书、充电器、铝盒箱应用场所:石油石化、化工厂、工业生产、烟气尾气环境监测、冶炼厂、钢铁厂煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测、生物制药、家居环保、学校实验室等领域。
呼出气体酒精含量探测器检定、常见故障的分析与维护
标 准气 体 ， 记 录仪 器稳 定示值 ， 重 复做 三次 ； （ ３ ） 符合 示 值 误 差 后 ， 检 查 其 重 复 性 。吹 人 ７ ０ （ ｍ １ ０ ０ ｍ Ｌ ） 的乙醇标准气体 ， 记录仪器稳定示值 ， 重复做 六次 。 （ ４ ） 以上 示值 均符 合规程 的要 求后 ， 检查 其记 忆效 应 。 先 吹人 ７ ０ （ ｍ １ ０ ０ ｍ Ｌ ） 的乙醇 标 准气 体 ， 记 录示 值 ， １ ａｉ ｒ ｎ 后 吹人 １ ０ ０ （ ｍ ｇ ／ １ ０ ０ ｍＬ ） 的 乙醇 标 准 气 体 ， 待 １ ｍｉ ｎ后 再 吹人 ７ ０ （ ｍ ｇ ／ １ ０ ０ ｍＬ ） 的乙醇标 准气 体 ， 记 录示 值 ， 两 次示
Ａｌ ｃ ｏ ｈ ｏ ｌ ｉ ｃ Ｑｕ ａ ｎ ｔ ｉ ｔ ｙ ｆ ｒ ｏ ｍ Ｂ ｒ ｅ ａ ｔ ｈ ｉ ｎ ｇ— — ｏ ｕ ｔ Ｇａ ｓ
Ｃａ ｉ Ｘｉ ａ ｏ ｙ ａ ｎ
１ 呼 出气体 酒精 含量探 测 器的 工作原 理及 应用
其示值误差是否 符合规 程要求 ， 对 不符合 规程 要求 的示 值 进行标定 ， 不同型号 的仪器按照其相关方法进行标定 。 （ ２ ） 对标 定后 的仪 器重新 检 查 示值 误 差 ， 分别 吹人 ２ ０
电器 有 限公 司生产 的 ＷＡ ， Ｉ ’ ８ ９ Ｅ Ｃ一３ 、 ＷＡ Ｔ ８ ９ Ｅ Ｃ一 ８ ； 河 南
程中常见的故障的分析及调修方法 。
（ １ ） 故 障现 象 ： 无 法开 机 出现 此现 象 的原 因 如下 ， 电池 电量 不 足 、 按 键 失灵 、 电路 板 出现故 障 。首 先 检 查 电池 电量 ， 更 换 新 电池 或 者
（ ｍ ｌ Ｏ Ｏ ｍＬ ） 、 ７ ０ （ ｍ 吕 ／ ｌ Ｏ Ｏ ｍ Ｌ ） 、 １ ０ ０ （ ｍｇ ／ １ ０ ０ ｍＬ ）的 乙 醇
JJG657—1990呼出气体酒精含量探测器检定方法
MV_RR_CNG_0144呼出气体酒精含量探测器检定方法1.呼出气体酒精含量探测器检定规程说明编号 JJG657—1990名称（中文）呼出气体酒精含量探测器检定规程（英文）Verification Regulation of Detector for Alcoholic Quantityfrom Breathing-out Gas归口单位上海市技术监督局起草单位上海市测试技术研究所主要起草人李俊杰（上海市测试技术研究所）王惠民（上海市测试技术研究所）批准日期 1990年2月26日实施日期 1990年12月1日替代规程号适用范围本规程适用于新制造、使用中和修理后的呼出气体酒精含量探测器的检定。
主要技术要求1.外观要求2.技术指标及功能：测量范围、示值误差、测量重复性、复零时间、示值响应时间、呼出气持续时间。
3.探测器的抗干扰能力是否分级是□， 分为 级； 否 □检定周期（年）半年附录数目 3出版单位中国计量出版社检定用标准物质相关技术文件备注注：需要查阅全文，请与出版发行单位联系。
2.呼出气体酒精含量探测器检定规程摘要本检定规程适用于新生产，使用中和修理后的呼出气体酒精含量探测器的检定。
一技术要求1 外观要求1.1 探测器应标明生产厂、型号、出厂日期及编号。
1.2 探测器面板机壳应无影响工作性能及读数的机械损伤。
各种功能开关应拨动灵便，安装牢固，对位正确。
2 技术指标及功能2.1 探测器技术指标见表1。
2.2 探测器的各项功能a. 当酒精浓度超警值时，声、光报警功能的额定启动值与相应示值最大允许误差为±15％。
b. 直流电源额定值下限报警值，应符合探测器产品技术条件。
c. 呼出气体压力应符合探测器技术条件。
d. 显示器最大示值保持时间大于5s。
3 探测器的抗干扰能力将浓度为 2.0 mg/L的己烷气体注入时，探测器最大示值不应超过0.04 mg/L。
表 1项目燃料电池式探测器技术指标半导体气敏元件式探测器技术指标测量范围 0.00～0.40 mg/L 0.00～0.40 mg/L量程＜0.20 mg/L 量程＜0.20 mg/L误差±0.025 mg/L 误差±0.025 mg/L 示值误差量程 0.20～0.40 mg/L 量程 0.20～0.40 mg/L误差±0.04 mg/L 误差±0.04 mg/L 测量重复性±0.006 mg/L ±0.006 mg/L复零时间＜2 min (在0.363 mg/L条件下) ＜30 s示值响应时间 40～60 s ＜35 s呼出气持续时间 2.5±0.5 s二检定条件(一) 检定时环境条件4 环境温度：18～25℃，且检定时的温度波动不超过3℃。
海峡两岸呼出气体酒精含量探测器检定之比较
海 峡 两岸 呼 出气 体 酒精 含 量探 测器 检 定 之 比较
Ｃ ｌ ｒ ｔ ｎ Ｃ ｍ ａｉ ｎｏ ｔ ｔｒ ｏ． ｌｏ ｏｉ Ｑ ａ ｔｙ ａｉ ａｉ ｏ ｐ ｒ ｏ ｆＤｅ ｃｏ ，Ａ ｃ ｈ ｌ ｕ ｎ ｔ ｂ ｏ ｓ ｅ ｆ ｃ ｉ ｆｏ Ｂ ｅ ｔｉｇ—ｏ ｔ ａ ｒｓ Ｓｒｉ ｒｍ ｒａｈｎ — ｕ ｓＣ ｏｓ ｔ ｔ Ｇ ａ
１Ｏ０ ．ｏ
对其误 差 的计 算标 准 酒 精 浓 度 ≤０２ｍ ／ ．５ ｇＬ按 照 式
（）其它按照式 （） １、 ２ 计算每点 的 △ ， ｃ 应符合表 ３的要求
魏 鸡 ： 峡 两犀 呼 出 气体 酒精 含 量探 铡 器捡 定之 比较 海
（ 台湾版 误 差称 为公 差 ） 。
表 ３ 检 定 公 差 标 准 酒 精 浓 度 （ ｇＬ ｍ／ ） 检 定 公 差
ｆ ｅ． ｅｏ ｇ， 称 Ｏ池 ） 定 了 国 际建 议 《 证 呼 ｏ Ｌｇ］Ｍ ｔ ｌ ｙ简 ｒ ｒｏ Ｉ 制 举
零点和示值 ， 然后 分别通入约为 ０ １Ｏ３０５ ｇＬ的乙 ．， ．， ． ／ ｍ
醇标 准气 体 ， 点 做 三 次 ， ．ｍｇＬ和 Ｏ３ ｇＬ按 照 式 每 ０１ ／ ．ｍ ／
关键 词： 呼出气体酒精含量探测器 ； 检定 ； 海峡两岸
． Biblioteka ０ 引言 气体 和质量浓 度约 为 Ｏ５ ｇＬ乙醇标 准气 体校准 仪器 的 ．ｍ ／
２ 世纪 ６ ０ ｏ年代 ， 欧美一些 国家开始把 呼出气体酒
精含量探测 器确定 作为交通执法用仪器。对其检定方 法 ，９８年 国际法 定 度量 衡 组 织 （ｎｅ ａｉ ａ Ｏｇｎｚｔｎ １９ Ｉｔｎｔｎｌ ｒ ｉ ｉ ｒ ｏ ａ ａｏ
TGS2620 REV
需用直流电源。只要能满足传感
4
器的电性要求，VC 和 VH 可以共 用同一个电源电路。为了将判定
VH
RH
VC
值水平最佳化，并使敏感素子的
1
功耗（PS）低于 15mW 的限度 值，需要选择 RL 的值。
3
RS GAS
2
RL VOUT
规格：
型号 素子类型
TGS2620
26 系列
标准封装
金属
对象气体
酒精、有机溶剂等
TGS 传感器产品介绍
基本测试回路：
此传感器需要施加 2 个电 压：加热器电压（VH）和回路电 压（VC）。这个 VH 用于维持敏 感素子处于与对象气体相适应 的特定温度而施加在集成的加 热器上。VC 则是用于测定与传 感器串联的负载电阻（RL）上的
两端电压（VOUT）。
这种传感器具有极性，所以 VC
Rs ＝各种浓度气体中的传感器电阻值 Ro ＝300ppm 乙醇中的传感器电阻值
灵敏度特性：
下图是典型的温湿度影响特性。 这里的纵轴也用传感器电阻比 Rs/Ro 来表示， 这里的 Rs Ro 定义如下：
Rs ＝各种温度/湿度下的传感器电阻值 Ro ＝20℃，65％RH 下的传感器电阻值
温湿度影响特性：
Rs
传感器电阻（Rs），可用 VOUT 测定值用下式计算：
Rs =
VC×RL VRL
RL
为提高性能，本规格书将不事先预告而变更。
标准试验条件 回路条件
预热时间
42mA
210mW
VH＝5.0V DC/AC
300ppm 乙醇中 1～5 KΩ
0.35 0.1
Rs(300ppm) Rs(50ppm）
酒精浓度检测仪原理
酒精浓度检测仪原理酒精浓度检测仪原理是通过测量被检测者呼出的气体中的酒精含量来确定其饮酒情况。
主要原理有蒸汽均衡法、电化学法和红外光谱法。
蒸汽均衡法是一种常见的酒精浓度检测方法。
该方法利用了酒精在气体和液体之间的蒸汽压均衡现象。
检测仪中包含一个呼气通道和一个酒精吸附剂。
当被检测者呼气时，其中的酒精分子将通过呼气通道进入到检测仪中，被吸附剂吸附。
吸附剂中的酒精与检测仪中的液体相互转移，以达到蒸汽压均衡。
通过测量吸附剂和液体中酒精的浓度，就可以推算出被检测者呼出气体中的酒精浓度。
电化学法是另一种常用的酒精浓度检测原理。
该方法利用了酒精与电极反应的特性来进行测量。
检测仪中有一对电极，通常为金属电极，如铂电极。
当被检测者呼气时，其中的酒精分子将与电极上的氧发生反应，产生电流。
根据电流的大小，可以推算出呼气中的酒精浓度。
电化学法的优势是其响应速度快、灵敏度高，并且不受温度和湿度的影响。
红外光谱法是一种基于酒精分子对红外光吸收特性的测量原理。
检测仪中包含一个红外光源和一个红外光探测器。
当被检测者呼气时，呼出气体中的酒精分子会吸收红外光的特定波长。
检测仪通过测量被检测气体中红外光的强度变化来判断其内部酒精浓度的高低。
红外光谱法的优势是其选择性强、准确性高，并且可以同时检测多种酒精物质。
以上所述的酒精浓度检测仪原理，虽然各有特点，但都能够通过测量被检测者呼出气体中的酒精含量来确定其饮酒情况。
这些检测仪的原理基本是通过物理或化学的方式来实现的，可以根据不同的应用场景和要求选择不同的检测方法。
在实际应用中，还要注意校准仪器、降低误差和保证测量的准确性，以提高酒精浓度检测仪的可靠性和稳定性。
乙醇探测仪标准参数
乙醇探测仪标准参数一、引言乙醇探测仪是一种用于检测空气中乙醇浓度的仪器，广泛应用于酒精饮料生产、交通安全管理、工业生产等领域。
乙醇探测仪的性能参数对于其在实际应用中的准确性和可靠性至关重要。
本文将详细介绍乙醇探测仪的标准参数，以供相关行业和领域的专业人士参考。
二、测量范围乙醇探测仪的测量范围是指它能够准确测量的乙醇浓度的范围。
通常情况下，乙醇探测仪的测量范围为0-100‰（即0-10%），有些高精度的仪器甚至可以达到1000‰（即100%）。
这一参数对于不同应用场景下的乙醇浓度检测至关重要，用户在选择乙醇探测仪时应根据具体需求选择合适的测量范围。
三、精度乙醇探测仪的精度是指它测量结果的准确程度，通常用百分比或千分比来表示。
某款乙醇探测仪的精度为±2‰，意味着在实际测量中，其测量结果与真实值的偏差在2‰以内。
精度是衡量乙醇探测仪性能的重要指标，直接关系到检测结果的可靠性。
四、重复性乙醇探测仪的重复性是指在相同条件下对同一样品进行多次测量得到的结果的一致性。
一般情况下，重复性要求以标准偏差或相对标准偏差来表示，如标准偏差小于1‰或相对标准偏差小于5%。
好的重复性能够保证乙醇探测仪在实际使用中的稳定性和可靠性。
五、响应时间乙醇探测仪的响应时间是指其从接收样品到输出测量结果所需的时间。
响应时间越短，表示乙醇探测仪对于快速变化的乙醇浓度能够更快做出响应，适用于实时监测等应用场景。
一般来说，好的乙醇探测仪响应时间应在数秒到数十秒之间。
六、工作温度范围乙醇探测仪的工作温度范围是指它能够稳定工作的温度范围。
由于乙醇探测仪通常用于室内外环境中，其工作温度范围通常要求比较宽广，例如-10℃至50℃。
在特殊环境下使用时，用户应注意选择合适工作温度范围的乙醇探测仪。
七、分辨率乙醇探测仪的分辨率是指其能够分辨的最小乙醇浓度差异。
分辨率较高的乙醇探测仪可以检测到较低浓度的乙醇，适用于某些对浓度要求较高的场合。
通常情况下，乙醇探测仪的分辨率为0.01‰或更低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乙醇气体浓度探测器
乙醇气体浓度探测器特点：
★是款内置微型气体泵的安全便携装置
★整机体积小,重量轻,防水,防爆,防震设计.
★高精度,高分辨率,响应迅速快.
★采用大容量可充电锂电池,可长时间连续工作.
★数字LCD背光显示，声光、振动报警功能.
★上、下限报警值可任意设定，自带零点和目标点校准功能，内置
温度补偿，维护方便.
★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.
★数据恢复功能，免去误操作引起的后顾之忧.
★显示值放大倍数可以设置，重启恢复正常.
★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.
乙醇气体浓度探测器产品特性：
★是款内置微型气体泵的高精度的手式安全便携装备;
★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;
★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;
★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;
★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;
★全量程范围温度数字自动跟踪补偿，保证测量准确性;
★半导体纳米工艺超低功耗32位微处量器;
★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;
★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;
乙醇气体浓度探测器技术参数：
乙醇气体浓度探测器简单介绍：
乙醇气体浓度探测器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具
有误操作数据恢复功能.
乙醇气体浓度探测器应用场所：
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
