液体动力润滑径向滑动轴承设计计算

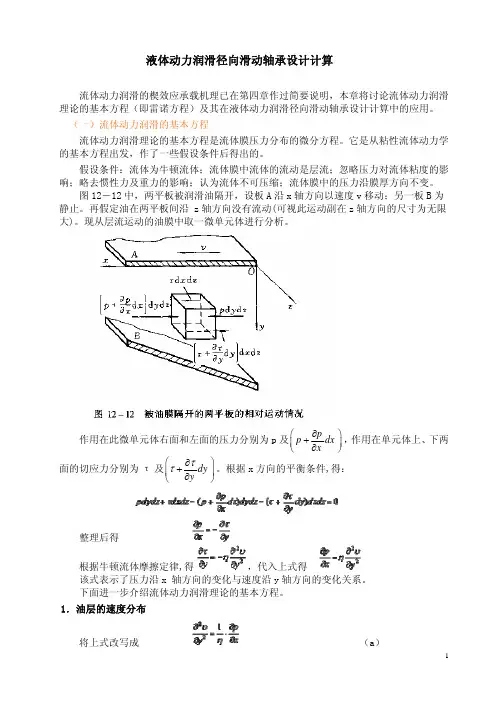

液体动力润滑径向滑动轴承设计计算流体动力润滑的楔效应承载机理已在第四章作过简要说明，本章将讨论流体动力润滑理论的基本方程（即雷诺方程）及其在液体动力润滑径向滑动轴承设计计算中的应用。
（一）流体动力润滑的基本方程流体动力润滑理论的基本方程是流体膜压力分布的微分方程。
它是从粘性流体动力学的基本方程出发，作了一些假设条件后得出的。
假设条件：流体为牛顿流体；流体膜中流体的流动是层流；忽略压力对流体粘度的影响；略去惯性力及重力的影响；认为流体不可压缩；流体膜中的压力沿膜厚方向不变。
图12－12中，两平板被润滑油隔开，设板A 沿x 轴方向以速度v 移动；另一板B 为静止。
再假定油在两平板间沿 z 轴方向没有流动(可视此运动副在z 轴方向的尺寸为无限大)。
现从层流运动的油膜中取一微单元体进行分析。
作用在此微单元体右面和左面的压力分别为p 及p p dx x ∂⎛⎞+⎜∂⎝⎠⎟，作用在单元体上、下两面的切应力分别为τ及dy y ττ⎛⎞∂+⎜⎟∂⎝⎠。
根据x 方向的平衡条件,得：整理后得根据牛顿流体摩擦定律,得，代入上式得 该式表示了压力沿x 轴方向的变化与速度沿y 轴方向的变化关系。
下面进一步介绍流体动力润滑理论的基本方程。
1．油层的速度分布将上式改写成（a）对y 积分后得（c）根据边界条件决定积分常数C1及C2:当y=0时,v= V；y=h(h为相应于所取单元体处的油膜厚度)时,v=0,则得：代入（c）式后,即得 （d）由上可见,v由两部分组成：式中前一项表示速度呈线性分布，这是直接由剪切流引起的；后一项表示速度呈抛物线分布，这是由油流沿x方向的变化所产生的压力流所引起的。
2、润滑油流量当无侧漏时,润滑油在单位时间内流经任意截面上单位宽度面积的流量为：将式(d)代入式(e)并积分后,得（f）设在 p=p max处的油膜厚度为h0(即时当润滑油连续流动时,各截面的流量相等,由此得 ：整理后得该式为一维雷诺方程。
机械设计 滑动轴承3
在图示模型中取单元体
F v
z
x h
y
对单元体列 x 方向力的平衡方程式：
解方程得： 若对 y 求导，并引入动力粘度η，得到： u
该式表明：压力沿 x 方向的变化与速度沿 y 方向的变化之 间的关系。
分析：
① 油层速度分布 2 u 1 p v 上式可改写为 y x u 积分得： v
若对雷诺方程从油膜起始角 φ 1到任意角φ 积分，可以得到 油膜的压力大小。
油膜的压力表达式：
以上压力仅只有与外载荷方向一致的分力才能 抵抗外载荷：该分量为：
Pφ Pφy
对整个承载区域进行积分，得 到轴承单位宽度上的油膜承载力：
将py乘以轴承宽度就得到轴承承载量，考虑到其 他因素影响，在ø 角和距轴承中线为Z处的油膜压力 为：
由前面已知： hmin e r 1 x 在其他条件不变时， hmin越小，x越大，轴承承载能力越 大。但由于轴承表面粗糙度、轴的刚度、轴承与轴径的 几何形状误差等限制，只有当 hmin h时，才能确保轴承 能处于液体摩擦状态。其中
h S Rz1 Rz 2
在以上假设下，从两平板所构成的楔形空间中，取某一层 液体的一部分作为单元体，通过建立平衡方程和给定边界条件， 可得一维雷诺方程：
p 6v 3 (h h0 ) x h
x c b
