知识讲解：如何使用画图工具
制图的基本知识
3.常用尺寸标注 3).球面标注
39
3.常用尺寸标注 4).角度标注
① 角度尺寸界线沿径向引出。 ② 角度尺寸线应画成圆弧，其圆心是该角的顶点。 ③ 角度尺寸数字一律水平写。
40
3.常用尺寸标注 5).小尺寸标注
41
尺寸标注常见错误分析
42
43
§2-2 投影的基本原理
一、投影的基本知识
2.分规
分规主要是用来量取线段长度和等分线段的。其形状 与圆规相似，但两腿都是钢针。使用时，两针尖应调整到 平齐，即当分规两腿合拢后，两针尖必聚于一点。
8
绘图工具和仪器的使用 三、常用绘图用品
1.绘图纸
绘图时要选用专用绘图纸。绘图纸的纸质应坚实、纸 面洁白，且幅面尺寸符合国家标准规定。图纸有正反面之 分，可用橡皮擦拭来检验其正反面，擦拭起毛严重的一面 为反面。
11
一、图纸幅面和格式
1.图纸幅面尺寸 图纸的基本幅面有五种:A0、A1、A2、A3、A4。
幅面代号 B×L a c e 20 10 10 A0 A1 A2 A3 297×420 A4 210×297
841×1189 594×841 420×594 25
5
基本幅面及尺寸
12
一、图纸幅面和格式
2.图框格式（格式，线型，尺寸） ① 留装订边格式（a, c）
3.字体大小： 字高代表字号：20、14、10、7、5、 3.5、2.5、1.8mm。
24
四、字体
４、书写要求： 汉字：长仿宋体
数字、字母：可写成斜体或直体。
25
五、尺寸注法
在图样中，除需表达
形体的结构形状外，还需
标注尺寸，以确定形体的
60°
《机械制图》-第1章制图基本知识和技能2
5.两三角板配合画线段的平行线、垂直线
⑴画已知线段的平行线
⑵画已知线段的垂直线
1.2.2
分规和圆规
1．分规 分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢 两腿时两针尖应汇交于一点，如图1-10所示。
延长杆
R
图1-10 分规及其使用方法
图1-11 圆规的使用方法
2．圆规 圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台 阶的一端用于画圆和圆弧，使用时将针尖全部扎入图板，台阶接触纸面，具有 肘关节的腿用来插铅笔或直线笔的插腿，画圆时要弯曲肘关节并调整针尖方向， 使它们分别垂直于纸面。画大图时要加延长杆，如图1-11所示。
图1-13 曲线板的使用
2．曲线板 曲线板是画非圆曲线的工具。用曲线板画曲线的方法如图1-13所示。先 定出曲线上足够数量的点，在曲线板上选取相吻合的曲线段，至少要通 过三至四个点，为使整段曲线光滑连接，两段之间应有重复，如图1-13 所示。
1.3 几何作图
一、等分线段
等分线段就是将一已知线段分成需要的份数。 若该线段能被等分数整除可直接用三角板将其等分。如果不能整除 则可采用作辅助线的方法等分。 例: 试用辅助线法将AB线段9等分。
2．圆和圆弧的画法
先用相互垂直的两段细点画线确定圆心。若画小圆可先在中心线上定出距离圆心 约等于半径的四个点，然后依次画四段圆弧线，每段都转到自己顺手的方位画出，如 图所示。画较大圆时，可再加画一对或几对相互垂直的直线，可以多取些点，分段画 出，最后擦去不用的线，如图所示。
3．椭圆的画法 画椭圆时，先画垂直相交的两条点画线，作为长、短轴，目测定出椭圆长、 短轴上的四个端点，再画出其外切矩形或外切平行四边形，并在对角线上按相同 比例取四个点（E1:EO=3:7），最后用四段圆弧徒手连成椭圆，如图1-24所示。
制图基本知识
一、图板 二、丁字尺
五、分规 六、比例尺
三、三角板
四、圆规
七、曲线板
八、铅笔
返回
一、图板
图板是固定图纸用的矩形木板，一般用胶合板制成，板面 要求平整光滑，右侧为导向边，必须平直。使用时，应保 持图板的整洁完好。
返回
二、丁字尺
丁字尺由尺头和尺身构成，主要用来画水平线。使用时， 尺头内侧必须靠紧图板的导向边，用左手推动丁字尺上、 下移动，移动到所需位置后，改变手势，左手压住尺身， 用右手由左至右画水平线。
七、曲线板
曲线板用于绘制不规则的非圆曲线。
返回
八、铅笔
铅笔分硬、中、软三种。“H”表示硬性铅笔，H前面的 数 字越大，表示铅芯越硬（淡），“B”表示软性铅笔，B前 面的数字越大，表示铅芯越软（黑）。
硬质:9h~4h (9h.8h.7h.6h.5h.4h) 中质:3h~b (3h.2h.h.hb.b)
(2)图线宽度系列：0.13，0.18，0.25，0.35，0.5，0.7， 1，14mm。 (3)在同一图样中，同类图线的宽度应一致。虚线、点画 线和双点画线的线段长度和间隔，应各自大致相等。
3、图线应用示例
（粗实线）
3、各种图线应用示例
极限位置轮廓线 尺寸界限 不可见轮廓线 可见轮廓线 轴线对称中心线 螺纹牙底线
波浪线
0.5d 0.5d 0.5d 0.5d d
断裂处的边界线 视图和剖视的分界线 轴线、对称中心线 轨迹线、节圆及节线 断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的线或表面的表示线
细点画线
双折线
双点画线
粗点画线
2、图线的尺寸
(1)图线分为粗细两种，粗线的宽度(d)应按图样的类型， 根据图纸幅面的大小、图样的复杂程度等因素综合考虑，并 在标准规定的图线宽度系列中选择。细线的宽约为d/2。
Windows系统自带画图工具教程
678
第二步：用背景色再画一个圆，并且用该圆覆盖第一个黄色的圆（如图7），直到留下黄色的月牙儿让你满意为止（如图8）。
3．巧妙画伞
第一步：按图9先一个圆(不一定是正圆)。
91011
第二步：在第一个圆同样高度的左边按下鼠标左键画一个与第一个圆的最高点重合的小圆（即内切圆），（也可以把画好的圆移进去。）效果如图10所示。
曲线除了以上用法外，还有一个鲜为人知的用法。
1.用A、B、C分别表示三个点。选择曲线工具，按A、B、C三点顺序单击鼠标左键，自动形成一个封闭区域。如图1
(图1) (图2) (图3)
2.封闭区域的大小与第三点位置有关。图2与图1相比，C点位置变高了，于是封闭区域也随之变大。
3.封闭区域的大小和方向都是可以改变的。如果你对这个封闭区域不满意，就请在单击第三个点时不要松开鼠标，而按你的要求改变大小和方向，直到你满意为止。图3就是对图1的拖动而形成的。可以变大、变小、变长、变短，还可以改变方向。
1巧用橡皮快速做双色汉字；
2用三原色配置自己所需的颜色及使用喷笔绘制个性化作品；
3放大修改功能的技巧与应用；
4灵活使用复制、缩放与旋转命令；
5“画图”的屏幕抓图技巧。
具体作法如下：
⑴用打字工具做出约72磅大小的黑色加粗文字;
⑵将背景分别设为双色文字颜色中的一种（如绿色）,用单色擦除方法在文字的部位上面涂抹；（前景色会露出所选的背景颜色）
《画图》中圆形工具共有三种模式，巧用这三种模式可以画出各种各样有趣的图形。
1.巧画西瓜
选择圆形工具，画出图示1一样的空心圆（不一定是正圆），
1 23
45
为它增加一个空心圆，效果如图示2所示。再为它增加一个空心圆（如图3）。图4是利用喷枪工具美化一下。还可以画出西瓜的蒂和叶子（如图5）。

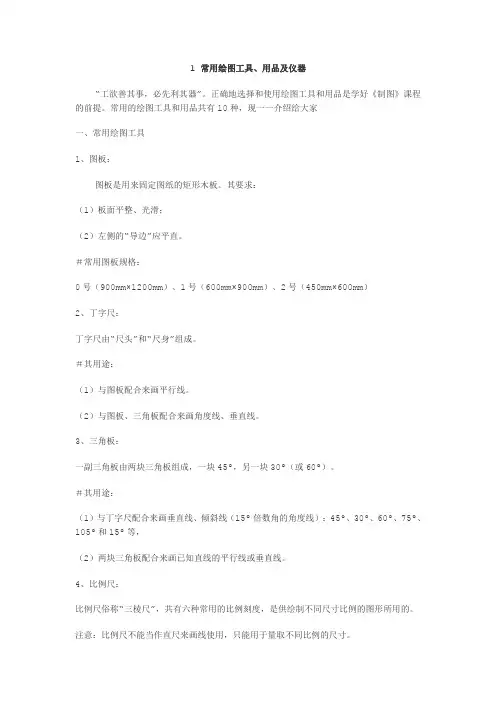

机械制图基本知识和技巧
1 常用绘图工具、用品及仪器―工欲善其事，必先利其器‖。
正确地选择和使用绘图工具和用品是学好《制图》课程的前提。
常用的绘图工具和用品共有10种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的―导边‖应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由―尺头‖和―尺身‖组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45º，另一块30º（或60º）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15º倍数角的角度线）：45º、30º、60º、75º、105º和15º等，（2）两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺：比例尺俗称―三棱尺‖，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。
（2）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB为中等硬度，6B为最软。
铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
学会使用AutoCAD进行机械设计和制图
学会使用AutoCAD进行机械设计和制图第一章：AutoCAD的基础知识AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于机械工程设计和制图中。
学会使用AutoCAD进行机械设计和制图，首先需要掌握一些基础知识。
1.1 AutoCAD的介绍AutoCAD是由美国Autodesk公司开发的一款二维和三维设计软件，它可以帮助工程师和设计师在计算机上创建、修改和制图各种设计。
目前，AutoCAD是机械设计和制图领域最为重要和常用的软件之一。
1.2 AutoCAD的界面和工具栏AutoCAD的界面由图形窗口、菜单栏、工具栏、命令行和状态栏等组成。
熟悉和掌握这些界面和工具栏的使用，是学会使用AutoCAD的基础。
1.3 AutoCAD的基本绘图命令学会使用AutoCAD进行机械设计和制图的核心是掌握各种绘图命令。
例如，直线命令、圆命令、矩形命令、偏移命令、修剪命令等等。
这些命令可以帮助你绘制各种机械零部件和结构。
第二章：AutoCAD的二维设计AutoCAD可以进行二维设计，也就是在平面上进行各种机械零件的绘制和设计。
学会使用AutoCAD进行二维设计，需要了解以下内容。
2.1 绘制标准图形AutoCAD提供了丰富的标准图形，例如直线、圆、椭圆、多边形等等。
学会使用这些标准图形的绘制命令，可以快速高效地绘制各种机械零件的基本形状。
2.2 使用绘图工具AutoCAD还提供了各种绘图工具，例如画图板、修改工具、文字工具、图层管理等等。
熟练使用这些绘图工具可以帮助你更好地完成机械零件的设计和绘制。
2.3 应用绘图命令在进行机械设计和制图时，你还需要熟练应用各种绘图命令，例如偏移命令、修剪命令、镜像命令、旋转命令等等。
这些命令可以帮助你对绘制的图形进行修改和编辑。
第三章：AutoCAD的三维设计除了二维设计，AutoCAD还可以进行三维设计，也就是在立体空间内进行零件的设计和建模。
学会使用AutoCAD进行三维设计，需要以下内容。
工程制图制图基本知识和基本技能
2、有关制图的基本规定
国家质量监督局和国家建设部在2001年11月1日 联合发布了与建筑制图有关的6项标准,并从2002年3 月开始实施 《房屋建筑制图统1标准》 GB/T50001-2001 《总图制图标准》 GB/T50103－2001 《建筑制图标准》 GB/T50104-2001 《建筑结构制图标准》 GB/T50105-2001 《给水排水制图标准》 GB/T50106-2001 《暖通空调制图标准》 GB/T50114-2001
0.5~1 3~6
15~20 15~20 各0.5~1
15~20
15~20
各0.5~1
点划线和双点划线的两端均应为线段 它们彼 此相交以及与虚线或其他图线相交处都应是线段, 而不应该是间隔 当虚线是实线的延长线时, 相 接处应留出间隙, 如图所示
虚线、点划线等在相交处的画法
对称图形的对称中心线应超出其轮廓线2mm～5mm, 如 图 a 所示 在较小的图形上绘制点划线或双点划线有
图5 用分规连续截取等长线段
3. 圆规的用法
图6 圆规的用法
4. 曲线板的用法
图7 曲线板的用法
5. 比例尺的用法
图8 比例尺
6. 铅笔的削法
2H或H：画细线及底稿 H或HB：写字 HB或B：画粗线
图9 铅笔的削法
7. 其它工具
针管笔 削铅笔刀 橡皮 塑料透明胶纸 固定图纸 量角器 测量 角度 擦图片 修改 图线
R1
R
R2
O1
O2
T1
T2
1 求圆心 2 求切点 3 画连接弧
O
3 圆弧R与两圆弧R1和R2内切
R1
R
R2
T1 T2
O1
O2
如何用圆规画椭圆
如何用圆规画椭圆椭圆是数学中的一个几何图形，它在几何学、力学、天文学等领域中都有广泛的应用。
圆规是一种画图工具，用来测量和绘制圆和弧线。
通过正确的使用圆规，我们可以画出一个完美的椭圆。
首先，让我们了解一下椭圆的基本知识。
椭圆是一个平面上的图形，定义为平面上到两个固定点（焦点）的距离之和等于常数的点的轨迹。
这两个固定点被称为焦点，通常用字母F1和F2表示。
椭圆上任意一点到这两个焦点的距离之和等于常数，可以表示为2a，其中a是椭圆的半长轴的长度。
为了用圆规画出椭圆，我们需要知道椭圆的半长轴(a)和半短轴(b)的长度。
在画椭圆之前，我们需要准备好以下工具：一组圆规、一支铅笔和一张纸。
第一步是确定椭圆的中心点。
在纸上选择一个点作为椭圆的中心点，命名为O。
第二步是确定椭圆的半长轴(a)和半短轴(b)的长度。
以中心点为基准，使用圆规测量出椭圆的半长轴的长度，并将圆规的一只脚尖放在中心点上，另一只脚尖放在椭圆上，这个值就是半长轴的长度。
然后将这个长度记录下来。
接下来，使用圆规从中心点画一条线段，长度为半长轴的长度。
第三步是确定椭圆的焦点。
将圆规的一只脚尖放在椭圆的中心点上，另一只脚尖上移到椭圆上方的半短轴的长度上。
将这个点命名为F1、然后再将另一只脚尖向下移到椭圆下方的半短轴的长度上。
将这个点命名为F2、这两个点就是椭圆的焦点。
第四步是画椭圆的路径。
将圆规的一只脚尖放在中心点O上，另一只脚尖放在一条标记在半长轴线上的点上。
然后将圆规的脚尖上移到椭圆的焦点F1上，再将圆规的脚尖移到椭圆的焦点F2上，画出一个弧线。
接着，将圆规的脚尖放在椭圆焦点F2上，将圆规的脚尖移到标记在半长轴线上的另一个点上，再将圆规的脚尖移到椭圆的焦点F1上，画出第二个弧线。
重复这个过程，直到完成整个椭圆的路径。
可以看到，通过正确使用圆规，我们可以画出一个完整的椭圆的轮廓。
画椭圆需要一定的准确度和耐心，所以需要练习和反复的试验。
在实际应用中，我们也经常会遇到需要调整椭圆的尺寸和比例的情况。
制图的基本知识与技能
第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。
1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。
因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。
下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。
1.1.1图板、丁字尺、三角板1．图板图板是用来铺放和固定图纸的。
板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。
使用时，要防止图板受潮、受热。
图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。
常用的图板尺寸规格见表1-1。
2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。
绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。
应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。
3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。
它主要用于配合丁字尺使用来画垂直线与倾斜线。
画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。
画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a 所示。
制图的基本知识与技能
目录
学习情境二 绘图工具及其使用
六、曲线板
其他工具：削铅笔刀；橡皮；塑料透明胶纸（固 定图纸）；量角器（测量角度）；擦图片(修改图线)； 砂纸(磨铅笔)；小刷（清除图面上橡皮屑等）。
目录
学习情境三 几何作图
等分线段 正多边形 斜度与锥度
内容
椭圆 圆弧连接
（1）B或HB——画粗实线用。 （2）HB或H——画箭头和写字用。 （3）H或2H——画各种细线和画底稿用。 其中用于画粗实线的铅笔磨成矩形，其余的磨成圆锥形。
目录
学习情境二 绘图工具及其使用
五、绘图铅笔
目录
学习情境二 绘图工具及其使用
六、曲线板
作图时，先用铅笔徒手把各点依次连成曲线；然后找出 曲线板上与曲线相吻合的线段，每次至少要吻合四个点（三 段线），画出前两段曲线；按同样的方法找出下一段，相邻 曲线段之间应留一小段共同段作为过渡，即应有一小段与已 画曲线段重合，以保证最后画成的曲线光滑、流畅。
学习情境一 制图基本规定
六、尺寸注法（GB4458.4-2003）
（1）尺寸界线 尺寸界线用细实线绘制，并应由图形的轮廓线、轴
线或对称中心线处引出，也可利用轮廓线、轴线或对称 中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并 超出尺寸线终端2 mm左右。
（2）尺寸线 尺寸线用细实线绘制。尺寸线必须单独画出，不能
10
5
20
10
Hale Waihona Puke 目录学习情境一 制图基本规定
一、图纸幅面及格式（GB/T 14689—2008）
图中粗实线所示为基本幅面（第
图 纸
一选择）。必要时,可按规定加长图纸
制图的基本知识与技能概论
1．分规
分规用来量取线段和试分线段。 分规两腿端带有钢针，如图（a）。 当两腿合拢时，两针尖应合成一 点，如图（b）。分规用来截取等 长线段及分割线段，如图（c）所 示。
比例尺 分规及其使用
第一节 绘图工具及其使用方法
半径、直径、角度与弧长的 尺寸起止符号，宜用箭头表示， 如右图（b）所示。
(a) 短倾斜线的画法
~
≈
为图中粗实线的宽度 (b) 箭头的画法
第二节 制图标准的基本规定
五、尺寸标注 （4）尺寸数字
尺寸数字用阿拉伯数字书写，字高一般是3.5mm。 图样上的尺寸以尺寸数字为准，与绘图时所用的比例和绘图的准确程度无关。 尺寸数字一般写在尺寸线的中部上方1mm位置处，如果没有足够的注写位置， 最外边的尺寸数字可写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可 引出注写.
尺寸数字 尺寸线
尺寸界线
≥
第二节 制图标准的基本规定
（2）尺寸线
尺寸线用细实线绘制，且与被注长度 平行，与尺寸界线相接，尺寸界线一般 超过尺寸线2～3mm。图样本身的任何 图线均不得用作尺寸线，一般也不得与 其它图线重合，或画在其延长线上，如 右图所示。
（3）尺寸起止符号
尺寸线与尺寸界线相接处应画尺寸起 止符号。用中粗短线绘制，其倾斜方向 应与尺寸界线成顺时针45°，长度宜为 2～3mm ，如右图（a）所示。
第二节 制图标准的基本规定
一、图纸的幅面及格式
２.标题栏与会签栏
每张图纸上都必须 画出标题栏。标题栏的 位置一般应在图样的右 下。标题栏的外框线为 粗实线，其右边和底边 与图框线重合。填写的 字体，除图名、校名用 10号字外，其余用5号字。
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
知识拓展：巧用《画图》中的圆形工具
巧用《画图》中的圆形工具
《画图》中圆形工具共有三种模式，巧用这三种模式可以画出各种各样有趣的图形。
1.巧画西瓜
选择圆形工具，画出图示1一样的空心圆（不一定是正圆），
1 2 3
4 5
为它增加一个空心圆，效果如图示2所示。
再为它增加一个空心圆（如图3）。
图4是利用喷枪工具美化一下。
还可以画出西瓜的蒂和叶子（如图5）。
2.巧画月牙儿
第一步：先用前景色画一个黄色的正圆（如图6）。
678
第二步：用背景色再画一个圆，并且用该圆覆盖第一个黄色的圆（如图7），直到留下黄色的月牙儿让你满意为止（如图8）。
3．巧妙画伞
第一步：按图9先一个圆(不一定是正圆)。
91011 第二步：在第一个圆同样高度的左边按下鼠标左键画一个与第一个圆的最高点重合的小圆（即内切圆），（也可以把画好的圆移进去。
）效果如图10所示。
第三步：同第二步，即画第二个内切圆。
并用选定工具选定图的一部分(如图11)，并移动到另一位置，效果如图12所示。
121314 第四步：用直线工具把第三个圆弧一分为二，并用曲线工具把每相邻的两条曲线连接起来（如图13）。
第五步：用较粗的直线工具和刷子工具画出伞柄，并给雨伞涂上自己喜欢的颜色（如图14）。
用圆可创作的图形很多，只要你勤于动脑，一定会创作出更多更好的画。
第一章制图的基本知识常用绘图工具的使用方法
粗实线铅芯的修理和使用
第一章
绘图基本知识与基本技能
重点：平面图形的尺寸标注和线段分析。 难点：平面图形的绘制及尺寸标注。 目的：对制图的基本知识有初步的认识，在此 基础上了解平面图形的尺寸标注以及绘 图的方法和步骤。
第一节
常用绘图工具的使用方法
ቤተ መጻሕፍቲ ባይዱ
一、使用绘图仪器绘图
常用的绘图工具和仪器有图板、丁字尺、三角板、圆规、分规、铅笔、曲线 板等。要提高绘图的准确度和效率，必须正确地使用这些绘图工具和仪器。
图1-12 分规及其使用方法
5.铅笔 铅笔是绘制图 线的主要工具，分 软（B）硬（H）、 中性（HB）三种。 一般将H或HB型铅 笔削成圆锥状，用 来画细线和写字； 将 HB或B型铅笔用 砂纸磨成四棱柱状， 用来画粗实线。 铅芯的削磨形 状如图1-13所示。
图1-13 铅笔的削磨形状
粗实线铅笔的修理和使用
粗实线是图样中最 重要的图线，为了把粗 实线画的均匀整齐，关 键是正确的修理和使用 铅笔，绘制粗实线的铅 笔以HB或B的铅笔为宜。 将铅芯修理成长方体形， 使用时用矩形的短棱和 纸面接触，长方体铅芯 的宽侧面和丁字尺或三 角板的导向棱面贴紧， 用力要均匀，速度要慢， 一遍画不黑可重复运笔。
细实线铅笔的修理和使用
图1-10 丁字尺和三角板配合画垂线或斜线
3.圆规
圆规用于画圆和圆
弧。使用前应先调整针 脚，钢针选用带台阶一
制图基本知识
a
c
装订边
（2）不装订格式
e
纸边界线 图框线
纸边界线
e
e
e
L
B
3.标题栏的位置
在图纸 右下方
标题栏配置 方位与读图 方位一至
4.标题栏的格式
(1)零件图标题栏
55 12 12 30 材 料 图号
（图名）
比例 数量
制图（姓名）（学名）
审核 12 23 20
（校名、班级）
120
(2)装配图标题栏
序号
长主基准
A A A
2X0.5
A A A
技术要求
1.调质处理 T235； 2.锐边倒钝。
设计 YHZ 制图 描图 审核
B B B
A-A A-A
B-B B-B B-B
主
比例
动 轴
重量
M12X1.5-6g
B B B B
(图号)
共张 第 张
45
湖南铁科院
一组图形
完整尺寸
技术要求
标题栏
滑动轴承装配图
请 点 击 鼠 标 左 键 显 示 后 面 内 容
尺寸界 线倾斜
小
结
1、熟悉常用的绘图工具及其正确的使 用方法； 2、学习贯彻《机械制图》国家标准的 有关规定，要做到严格遵守。
1.3 几何作图
1.等分线段
A
1 2 3 5
B
4
六等分
2.等分圆周及作内接多边形 用圆规 三等分
用 丁 字 尺 和 三 角 板 作 图
C
三等分
E A N O M B
六等分
φ7 8
16
12
14
20
2、尺寸界线、尺寸线、尺寸终端和尺寸数字
第一章制图的基本知识与技能
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
第1章 制图的基本知识和基本技能
3) 图样中所注的尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4) 机件的每一尺寸，一般只标注一次，并注在反映该结构最清
晰的图形上。
返回
制图基本知识及技能 2.尺寸的组成
制图基本知识及技能 二、比例（零件图例）
返回
制图基本知识及技能 三、字体
字体指的是图中汉字、字母、数字的书写形式。图样中的字 体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
1.字体高度（用h表示）的公称尺寸系列为：1.8，2.5，3.5， 5，7，10，14，20。字体的高度称为字体的号数。
界点，而虚线应
留出间隙；当虚
线圆弧和虚线相
较
切时，虚线圆弧
好
的
应画到切点，而
画
虚线需留有间隙。
法
制图基本知识及技能 2.图线的画法
3)画圆的中心线时，圆心应是长画的交点。细点画线的两端应超 出轮廓线2-5mm。
4）当细点画线、细双点画线较短时（如<8mm），允许用细实线代 替。
返回
制图基本知识及技能
制图基本知识及技能 1.图纸幅面
返回
制图基本知识及技能 2.图框格式
图纸上绘图区域的线框称为图框。图框在图纸上必须用粗实 线画出，图样绘制在图框内部。图框格式分为留装订边和不留装 订边两种。
不留装订边的图框格式
制图基本知识及技能
2.图框格式
留装订边的图框格式 注意：同一产品的图样只能采用一种图框格式。
二、比例 三、字体 四、图线
1.图线形式 2.图线的画法 3.图线的应用 五、尺寸注法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何使用画图工具
桦南县桦南镇幸福学校刘冰
想在电脑上画画吗？很简单，Windows 已经给你设计了一个简洁好用的画图工具，它在开始菜单的程序项里的附件中，名字就叫做“画图”。
启动它后，屏幕右边的这一大块白色就是你的画布了。
左边是工具箱，下面是颜色板。
现在的画布已经超过了屏幕的可显示范围，如果你觉得它太大了，那么可以用鼠标拖曳角落的小方块，就可以改变大小了。
首先在工具箱中选中铅笔，然后在画布上拖曳鼠标，就可以画出线条了，还可以在颜色板上选择其它颜色画图，鼠标左键选择的是前景色，右键选择的是背景色，在画图的时候，左键拖曳画出的就是前景色，右键画的是背景色。
选择刷子工具，它不像铅笔只有一种粗细，而是可以选择笔尖的大小和形状，在这里单击任意一种笔尖，画出的线条就和原来不一样了。
图画错了就需要修改，这时可以使用橡皮工具。
橡皮工具选定后，可以用左键或右键进行擦除，这两种擦除方法适用于不同的情况。
左键擦除是把画面
上的图像擦除，并用背景色填充经过的区域。
试验一下就知道了，我们先用蓝色画上一些线条，再用红色画一些，然后选择橡皮，让前景色是黑色，背景色是白色，然后在线条上用左键拖曳，可以看见经过的区域变成了白色。
现在把背景色变成绿色，再用左键擦除，可以看到擦过的区域变成绿色了。
现在我们看看右键擦除：将前景色变成蓝色，背景色还是绿色，在画面的蓝色线条和红色线条上用鼠标右键拖曳，可以看见蓝色的线条被替换成了绿色，而红色线条没有变化。
这表示，右键擦除可以只擦除指定的颜色－－就是所选定的前景色，而对其它的颜色没有影响。
这就是橡皮的分色擦除功能。
再来看看其它画图工具。
是“用颜料填充”，就是把一个封闭区域内都填上颜色。
是喷枪，它画出的是一些烟雾状的细点，可以用来画云或烟等。
是文字工具，在画面上拖曳出写字的范围，就可以输入文字了，而且还可以选择字体和字号。
是直线工具，用鼠标拖曳可以画出直线。
是曲线工具，它的用法是先拖曳画出一条线段，然后再在线段上拖曳，可以把线段上从拖曳的起点向一个方向弯曲，然后再拖曳另一处，可以反向弯曲，两次弯曲后曲线就确定了。
是矩形工具，是多边形工具，是椭圆工具，是圆角矩形，多边形工具的用法是先拖曳一条线段，然后就可以在画面任意处单击，画笔会自动将单击点连接起来，直到你回到第一个点单击，就形成了一个封闭的多边形了。
另外，这四种工具都有三种模式，就是线框、线框填色、和只有填色。
是选择工具，星型的是任意型选择，用法是按住鼠标左键拖曳，然后只要一松开鼠标，那么最后一个点和起点会自动连接形成一个选择范围。
选定图形后，可以将图形移动到其它地方，也可以按住Ctrl键拖曳，将选择的区域复制一份移动到其它地方。
选择工具也有两种模式，如下图所示：
标准选择不包括背景色
如果选择不包括背景色模式，比如背景色是绿色，那么移动时，画面上的绿色不会移动，而只是其它颜色移动。
是取色器，它可以取出你单击点的颜色，这样你可以画出与原图完全相同的颜色了。
是放大镜，在图像任意的地方单击，可以把该区域放大，再进行精细修改。
画图工具虽然比较简单，但仍能够画出很漂亮的图像。
