串联谐振与工频耐压,直流高压发生器,超低频的区别
串联谐振中三类试验频率范围

串联谐振中三类试验频率范围综合国内外有关技术资料,选择合适的试验频率范围是个比较重要的问题。
在这方面,有一些不同的观点和提法。
就目前的国内外的提法来看,我们总结可分成3类:第1类为较宽频率范围30-300Hz、20-300Hz、1-300Hz;第2类为工频范围,45-65Hz,45-55Hz;第3类为接近工频,35-75Hz。
1、较宽频率范围国际大电网会议第21、09工作组发布的《试验导则》,建议频率范围为30-300Hz。
但实际上更低一些频率也具有较好地等效性。
IEC60840和IEC62067标准草案(2001年和2000年)就规定可采用20-300Hz。
国外有些厂家设计串联谐用电抗器,在特殊情况下也有采用最低频率为25Hz或20Hz的。
当然频率愈低,被试电缆的长度(电容量)可增大。
但是电抗器铁心因此放大,使重量增加。
个别资料显示, 1-300Hz的交流试验也具有与工频交流试验的等效性,这说明实际应用中频率下限有可能取得更低,例如小于20Hz甚至到0、1Hz也是可行的。
进一步表明在这样的频率范围内,绝缘内部各介质的电压分布及介质特性仍基本相同。
工作频率超过300Hz是否适当?有资料报导说,随频率增高,HTXZ 串联谐振电抗器及励磁变压器的损耗降低,但是要考虑被试品电容介质的极化发热问题,因此频率高于300Hz是不可取的。
2、工频范围国际上工业频率主要指50Hz和60Hz两种,故IEC标准规定对高压绝缘的工业试验频率范围为45-65Hz,在我国额定工频为50Hz。
GB/T16927、1-1997规定工频试验频率范围为45-55Hz。
认为工频电力电缆的试验电压也必须是工频,这是趋于比较保守的观点。
针对此问题应该着重说明交接和预防性试验的目的在于发现绝缘缺陷的能力来定的。
在不同的频率下只要绝缘内部介质电压分布相同,又有基本相同的检出绝缘故障的能力,就能达到试验的目的。
因此即使选用比工频范围更宽的频率也是可以接受的。
串联谐振耐压试验工作原理

串联谐振耐压试验工作原理串联谐振耐压试验是一种常见的高电压设备绝缘状态评估方法,用于评估设备的耐压能力。
该方法通过在设备的绕组上施加高电压,观察电压波形并测量电流,从而评估设备的耐压能力和绝缘状态。
下面将详细介绍串联谐振耐压试验的工作原理。
首先,需要了解一些谐振电路的原理。
谐振电路是一种特殊的电路,当电感和电容的阻抗相等时,电路中的电流和电压波形达到最大值。
在一定条件下,谐振电路可以产生共振现象,使得电压和电流加倍。
在串联谐振耐压试验中,测试电源与设备绕组串联,形成一个谐振电路。
在测试时,测试电源的频率会根据设备的额定工作频率进行调整,使谐振电路处于共振状态。
在共振状态下,测试电源将提供最大的电流,并且电压波形最大。
通过测量电流和电压波形,可以评估设备的耐压能力和绝缘状态。
具体而言,串联谐振耐压试验的工作原理如下:1.建立测试电路:将测试电源与设备绕组串联,并通过调整测试电源的频率使之与设备的额定工作频率相同。
2.谐振电路建立:当测试电源的频率与设备的工作频率相同时,电感和电容的阻抗相等,从而形成一个谐振电路。
3.共振状态:在共振状态下,谐振电路的电流和电压波形达到最大值。
此时,测试电源将提供最大的电流,并且电压波形最大。
4.观察电压波形:通过示波器等仪器观察测试电源输出的电压波形。
如果电压波形幅值稳定且无明显损耗,表明设备的绝缘状态良好,能够承受额定电压。
5.测量电流:通过电流互感器等仪器测量测试电源输出的电流值。
根据测试电源输出的电流值和设备的额定电流值进行比较,可以评估设备的耐压能力和绝缘状态。
6.完成测试:根据测试结果,判断设备的绝缘状态。
如果设备的绝缘状态良好,可以认定该设备具有较好的耐压能力,能够安全运行。
如果设备的绝缘状态存在问题,可能需要进行进一步的检修或维护。
总之,串联谐振耐压试验是一种通过在谐振电路中施加高电压,观察电压波形和测量电流,来评估设备绝缘状态和耐压能力的方法。
通过这种方法,可以有效地评估设备的绝缘状态,帮助确保设备的安全运行。

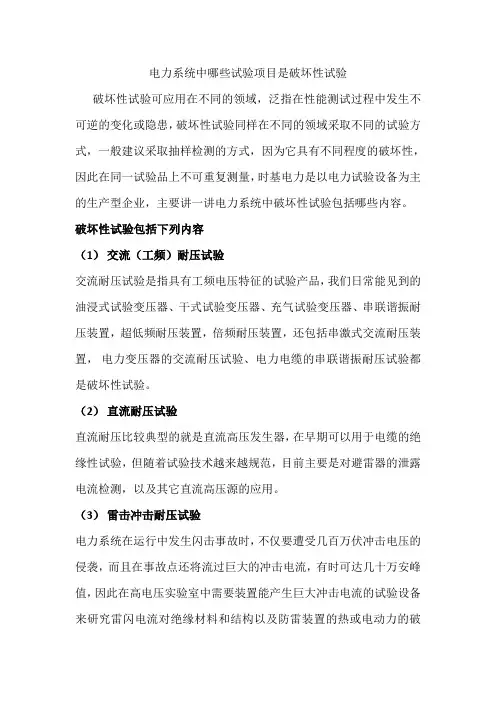

电力系统中哪些试验项目是破坏性试验

电力系统中哪些试验项目是破坏性试验
破坏性试验可应用在不同的领域,泛指在性能测试过程中发生不可逆的变化或隐患,破坏性试验同样在不同的领域采取不同的试验方式,一般建议采取抽样检测的方式,因为它具有不同程度的破坏性,因此在同一试验品上不可重复测量,时基电力是以电力试验设备为主的生产型企业,主要讲一讲电力系统中破坏性试验包括哪些内容。
破坏性试验包括下列内容
(1)交流(工频)耐压试验
交流耐压试验是指具有工频电压特征的试验产品,我们日常能见到的油浸式试验变压器、干式试验变压器、充气试验变压器、串联谐振耐压装置,超低频耐压装置,倍频耐压装置,还包括串激式交流耐压装置,电力变压器的交流耐压试验、电力电缆的串联谐振耐压试验都是破坏性试验。
(2)直流耐压试验
直流耐压比较典型的就是直流高压发生器,在早期可以用于电缆的绝缘性试验,但随着试验技术越来越规范,目前主要是对避雷器的泄露电流检测,以及其它直流高压源的应用。
(3)雷击冲击耐压试验
电力系统在运行中发生闪击事故时,不仅要遭受几百万伏冲击电压的侵袭,而且在事故点还将流过巨大的冲击电流,有时可达几十万安峰值,因此在高电压实验室中需要装置能产生巨大冲击电流的试验设备来研究雷闪电流对绝缘材料和结构以及防雷装置的热或电动力的破
坏作用,雷击冲击电流发生器就是用来产生人工雷闪电流的实验装置。
(4)操作冲击耐压试验
操作冲击耐压试验是通过人工模拟电力系统操作冲击过电压波形,对绝缘耐受操作冲击电压能力进行考核的试验。
提醒
破坏性试验是对设备发生不可逆的变化,同一试验品上尽量不重复测量。

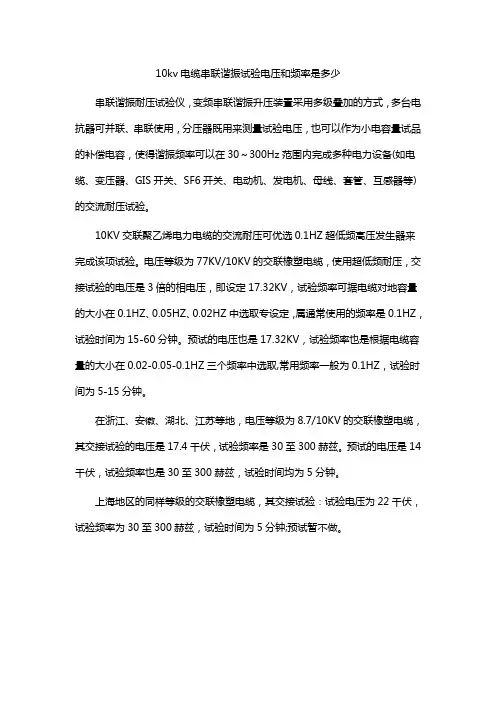

10kv电缆串联谐振试验电压和频率是多少

10kv电缆串联谐振试验电压和频率是多少
串联谐振耐压试验仪,变频串联谐振升压装置采用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压,也可以作为小电容量试品的补偿电容,使得谐振频率可以在30~300Hz范围内完成多种电力设备(如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等)的交流耐压试验。
10KV交联聚乙烯电力电缆的交流耐压可优选0.1HZ超低频高压发生器来完成该项试验。
电压等级为77KV/10KV的交联橡塑电缆,使用超低频耐压,交接试验的电压是3倍的相电压,即设定17.32KV,试验频率可据电缆对地容量的大小在0.1HZ、0.05HZ、0.02HZ中选取专设定,属通常使用的频率是0.1HZ,试验时间为15-60分钟。
预试的电压也是17.32KV,试验频率也是根据电缆容量的大小在0.02-0.05-0.1HZ三个频率中选取,常用频率一般为0.1HZ,试验时间为5-15分钟。
在浙江、安徽、湖北、江苏等地,电压等级为8.7/10KV的交联橡塑电缆,其交接试验的电压是17.4千伏,试验频率是30至300赫兹。
预试的电压是14千伏,试验频率也是30至300赫兹,试验时间均为5分钟。
上海地区的同样等级的交联橡塑电缆,其交接试验:试验电压为22千伏,试验频率为30至300赫兹,试验时间为5分钟;预试暂不做。

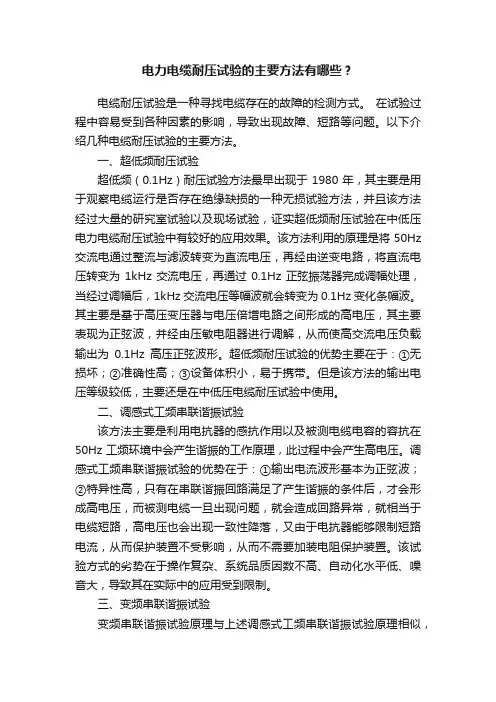

电力电缆耐压试验的主要方法有哪些?

电力电缆耐压试验的主要方法有哪些?电缆耐压试验是一种寻找电缆存在的故障的检测方式。
在试验过程中容易受到各种因素的影响,导致出现故障、短路等问题。
以下介绍几种电缆耐压试验的主要方法。
一、超低频耐压试验超低频(0.1Hz)耐压试验方法最早出现于1980年,其主要是用于观察电缆运行是否存在绝缘缺损的一种无损试验方法,并且该方法经过大量的研究室试验以及现场试验,证实超低频耐压试验在中低压电力电缆耐压试验中有较好的应用效果。
该方法利用的原理是将50Hz 交流电通过整流与滤波转变为直流电压,再经由逆变电路,将直流电压转变为1kHz交流电压,再通过0.1Hz正弦振荡器完成调幅处理,当经过调幅后,1kHz交流电压等幅波就会转变为0.1Hz变化条幅波。
其主要是基于高压变压器与电压倍增电路之间形成的高电压,其主要表现为正弦波,并经由压敏电阻器进行调解,从而使高交流电压负载输出为0.1Hz高压正弦波形。
超低频耐压试验的优势主要在于:①无损坏;②准确性高;③设备体积小,易于携带。
但是该方法的输出电压等级较低,主要还是在中低压电缆耐压试验中使用。
二、调感式工频串联谐振试验该方法主要是利用电抗器的感抗作用以及被测电缆电容的容抗在50Hz工频环境中会产生谐振的工作原理,此过程中会产生高电压。
调感式工频串联谐振试验的优势在于:①输出电流波形基本为正弦波;②特异性高,只有在串联谐振回路满足了产生谐振的条件后,才会形成高电压,而被测电缆一旦出现问题,就会造成回路异常,就相当于电缆短路,高电压也会出现一致性降落,又由于电抗器能够限制短路电流,从而保护装置不受影响,从而不需要加装电阻保护装置。
该试验方式的劣势在于操作复杂、系统品质因数不高、自动化水平低、噪音大,导致其在实际中的应用受到限制。
三、变频串联谐振试验变频串联谐振试验原理与上述调感式工频串联谐振试验原理相似,唯yi不同之处在于:变频串联谐振试验是通过调节变频电源中的输出电压频率实现试验回路产生谐振;而调感式工频串联谐振试验则是通过基于50Hz工频下的调节电抗器产生的电感量实现试验回路产生谐振。
10kv电缆串联谐振耐压试验

10kv电缆串联谐振耐压试验

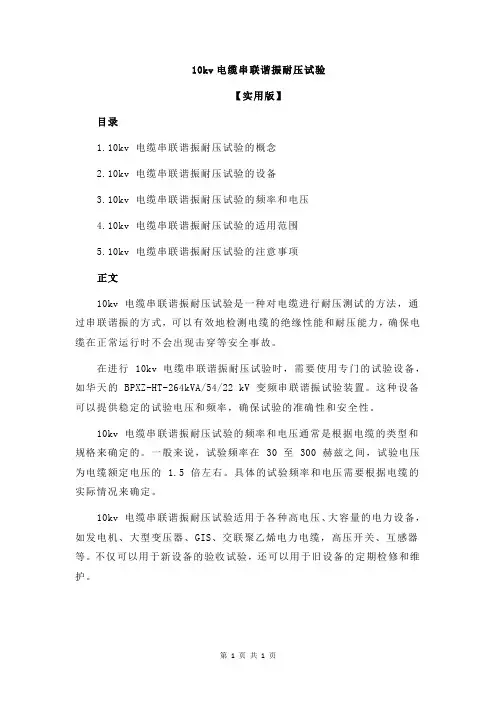

【实用版】
目录
1.10kv 电缆串联谐振耐压试验的概念
2.10kv 电缆串联谐振耐压试验的设备
3.10kv 电缆串联谐振耐压试验的频率和电压
4.10kv 电缆串联谐振耐压试验的适用范围
5.10kv 电缆串联谐振耐压试验的注意事项
正文
10kv 电缆串联谐振耐压试验是一种对电缆进行耐压测试的方法,通过串联谐振的方式,可以有效地检测电缆的绝缘性能和耐压能力,确保电缆在正常运行时不会出现击穿等安全事故。
在进行 10kv 电缆串联谐振耐压试验时,需要使用专门的试验设备,如华天的 BPXZ-HT-264kVA/54/22 kV 变频串联谐振试验装置。
这种设备可以提供稳定的试验电压和频率,确保试验的准确性和安全性。
10kv 电缆串联谐振耐压试验的频率和电压通常是根据电缆的类型和规格来确定的。
一般来说,试验频率在 30 至 300 赫兹之间,试验电压为电缆额定电压的 1.5 倍左右。
具体的试验频率和电压需要根据电缆的实际情况来确定。
10kv 电缆串联谐振耐压试验适用于各种高电压、大容量的电力设备,如发电机、大型变压器、GIS、交联聚乙烯电力电缆,高压开关、互感器等。
不仅可以用于新设备的验收试验,还可以用于旧设备的定期检修和维护。
第1页共1页。
什么是高压,高压试验设备介绍划分

什么是高压,高压试验设备介绍划分什么是高压所谓高压和低压是一个相对概念,常见的有两种定义,一种是将330kV以上为超高压,110kV及以上的电压等级称为高压,6~66kV称中压,220V~380V 称为低压电压。
还有一种是将1000V及以上称高压,1000V以下称低压,而在电子设备中,将对人构成威胁的电压称高压,由此可见,高压和低压是相对的概念。
0727D高压试验设备有哪些高压试验设备比较常用的有:串联谐振试验装置,油浸式试验变压器,充气式试验变压器,干式试验变压器,介质损耗测试仪,直流高压发生器,超低频高压发生器等,每一个试验的对象和内容不同是完全不同,选型时应查阅相关文档或操作说明书。
高压试验设备测量的作用与意义高压试验是指采用高压对电气设备的电气性能的测试方法,根据试验结果来对各种性能进行分析判断,消除潜伏性缺陷,及时发现并处理设备老化和劣化问题,从而确定设备运行的可靠性,防止电气设备在投入运行时或运行中发生故障,高压试验设备分为直流高压和交流高压,无论哪一种对电力系统安全运行具有重要意义。
进行高压试验设备准备工作(1)试验前应清楚被试设备的安装位置、周围环境、型号和规格、运行历史及历史发生的故障。
(2)查阅制造厂关于该设备的说明书和以往的试验报告。
(3)熟悉试验标准或规程。
(4)拟定正确的试验方案,试验方案内容包括试验目的、试验标准、试验接线、试验设备、操作方法和步骤、注意事项、安全措施、试验人员分工、预期结果等。
对重要的电气设备进行破坏性试验,试验前必须制定详尽的试验措施,经上级有关部门审批后才可执行。
(5)试验中可能出现的不安全因素,制定防范措施。
(6)选择合适的试验设备和仪表,准备好试验记录表格。
(7)对大型设备的复杂试验,应事先对参加试验的人员进行明确分工,以保证有条不紊地进行试验。
利用串联谐振进行工频耐压试验有什么特点

利用串联谐振进行工频耐压试验有什么特点为了适应具有大静电电容量试品的工频耐压试验需要,一些部门装置了交流高压串联谐振试验设备。
具有大静电电容量的试品通常是指电缆、六氟化硫管道、电容器以及容量≥300MW的大容量发电机。
利用串联谐振试验设备进行工频耐压试验的特点是:(1)供电变压器T和调压器AT的设备容量小。
这是因为上面曾分析过的,试品上的电压Uc=QUs。
Us为高压供电电压,既然高压回路中流过的电流是一样大的,所以供电变压器和调压器的容量,在理论上可比试验所需容量小Q倍。
(2)串联谐振装置所输出的电压波形较好。
这是因为仅对工频(基波)产生谐振,而对其他由电源所带来的高次谐波分量来说,回路总阻抗甚大.所以试品上谐波分量甚弱,试验波形就较好。
(3)若在试品耐压过程中,发生了闪络,则因失去了谐振条件,高电压立即消失,从而使电弧即刻熄灭。
(4)恢复电压之建立过程较长,很容易在再次达到闪络电压之前控制电源跳闸,避免重复击穿。
(5)恢复电压并不出现任何过冲(over shoot)所引起的过电压。
正因为上述(3),(4)的特点,试品击穿后所形成的烧伤点并不大,这有利于对试品之击穿原因进行研究。
由于以上的特点,这种装置使用起来比较安全,既不会产生大的短路电流,也不会发生恢复过电压。
下面我们将分析和说明上述的(4),(5)两个特点。
用交流高压串联谐振设备做试验时,试品在初次闪络熄孤后的恢复电压: 图1及图2画出一台实际的串联谐振试验装置在试品闪络后所出现的恢复电压波形,该装置的品质因数Q=40。
由图可见,试品闪络后并不会出现负向过冲过电压。
恢复电压重新达到再次击穿值所需的时间间隔接近1s。
利用串联谐振装置进行耐压试验是由局限性的,譬如不能用它进行外绝缘的湿闪及污闪试验。
交流耐压试验中有哪些种类(工频耐压,感应耐压,谐振耐压)

一、1.交流耐压试验目的和意义交流耐压是在比运行条件更加严格的试验。
是一种破坏性试验,是鉴定电力绝缘强度最有效和最直接的方法。
因此,在进行耐压之前,必须先进行绝缘电阻、泄漏电流、介损试验、绝缘油等非破坏性试验。
合格后才可进行交流耐压试验,耐压试验对于原来的绝缘缺陷进一步发展、使绝缘强度进一步降低.虽然耐压试验不致于造成击穿,但会造成绝缘内部劣化的积累效应、创伤效应。
①用来考核、检验和决定设备能否达到出厂标准;②是否达到施工验收标准;③是否达到运行、检修后再投入使用标准。
④在诸多项目试验中,高压试验是最具有权威性和否决权的电气试验,具有一锤定音的效能性。
2. 交流耐压试验的种类:(1)工频耐压试验(50Hz)(2)感应耐压试验(中频100--300Hz)(3)三倍频感应耐压试验(4)谐振耐压试验3. 试验设备(1)工频变压器升压变压器(单级、串级)(2)谐振变压器谐振法产生高压(串联、并联)(3)变频电源4.交流高压的测量(1)低压侧测量电压(容升)•(2)用电压互感器测量电压•(3)用电容分压器测量电压•(4) 静电电压表•交流耐压试验电感补偿回路(1)进行交流耐压试验时,电力设备被试端所有端子应短路连接并接高压,非被试端要短接可靠接地。
(2)用峰值电压表测量电压。
(3)升压速度必须控制,应从零开始,不可冲击合闸,在40%的试验电压内升压速度可不受限制,其后应均匀升压,速度约为每秒3%的试验电压。
(1) 试验设备和表计的选择要适当,现场布置要合理,试验接线应正确可靠,高压部分须保持足够的安全距离,高压引线及其支持体都应有足够的机械强度和绝缘强度。
试品及高压试验设备外壳均应可靠按地。
(2)试验波形。
对于大型电力设备交流耐压应考虑它的影响,要求波形为正弦,应用示波器观察波形(如出现非正弦,要进行必要的补偿)。
对重要的被试品(如发动机、变压器)进行交流耐压时,宜在高压侧设置保护球间隙,该球间隙的放电距离对发电机一般可整定在1-1.15倍电压所对应的放电距离;对变压器整定1.15-1.2倍电压所对应的放电距离。
高压电缆为什么要做串联谐振试验?

高压电缆为什么要做串联谐振试验?1. 简介高压电缆是传输电力的紧要配件,其安全牢靠性对电网的正常运行至关紧要。
在生产制造过程中,高压电缆需要经过一系列的试验,其中包括串联谐振试验。
在这篇文章中,我们将深入探讨为什么高压电缆需要做串联谐振试验以及试验的原理和过程。
2. 什么是串联谐振试验?串联谐振试验是指在确定的电压和频率下,将高压电缆串联到LCD (谐振电容器)电路中,以检查高压电缆的绝缘性能和耐压本领。
该试验是基于谐振电路的原理,发觉高压电缆可能存在的损坏或绝缘缺陷。
3. 串联谐振试验的原理首先,当谐振电容器和高压电缆串联时,谐振电容器的电流和高压电缆的电流相等,且相位相同。
其次,假如高压电缆存在绝缘缺陷或损坏,电流将会发生变化,此时,谐振电容器的电流和高压电缆的电流就不再相等,但相位仍旧相同。
最后,可以通过检测电流的变化,来判定高压电缆的绝缘情形。
4. 串联谐振试验的过程高压电缆进行串联谐振试验时,通常需要依照以下步骤进行操作。
4.1 安装电容器先将谐振电容器安装在试验场地的电力设备上,需要依据高压电缆的电压等级和长度,选择合适的电容器。
4.2 安装高压电缆将待测高压电缆通过电缆夹头连接到谐振电容器的高压端口。
4.3 测试绝缘性能先升压至试验电压,保持一段时间,然后降压至零。
4.4 测试泄漏电流升压至试验电压,保持一段时间后,察看泄漏电流是否达标。
5. 串联谐振试验的意义串联谐振试验是一项紧要的电缆试验项目,可以提前发觉高压电缆可能存在的绝缘缺陷,保证电缆在耐压时不发生闪络、击穿现象。
试验的合格率对于电网正常运行、电力生产和传输来说特别关键。
6. 总结高压电缆的串联谐振试验是一项必要的电缆试验项目,它可以发觉电缆中存在的绝缘缺陷,保证电缆的使用安全以及电网正常运行。
在进行串联谐振试验时,需要注意安装的电容器应当依据高压电缆的电压等级和长度选择合适的容量,确保试验的精准性。
串联谐振耐压试验标准

串联谐振耐压试验标准
电工串联谐振耐压试验,也称为谐振试验、串联响应试验,是检测绝缘材料宽频耐压性能的标准测试方法,它通常用于电气设备的绝缘评估,以确保存在谐振条件下的耐压性能并预防绝缘损坏。
它考察的是绝缘材料在高频、弱变化的谐振场中的电强度性能,而不是低频和静态场中的电强度性能。
谐振试验可以有效模拟实际绝缘材料在谐振条件下的耐压性能,根据谐振试验结果,做出合理的绝缘材料的电气安全的评估。
电工串联谐振耐压试验的标准主要有:
1、试验物体的特性:包括绝缘材料的特性参数,试验物体的形状、尺寸、材质和试验温度等。
2、试验电源:使用谐振试验电源,它是一个专门设计的可调式谐振电源,谐振频率,谐振电流,谐振电压,信号噪声比等均可得到调节。
3、试验试线:采用两电极耐压试验线连接试样,耐压侧和地线要进行绝缘保护。
4、试验方法:根据电工串联谐振耐压试验的测试原理,先以低频(50Hz)及静态场进行耐压测试,确定试样的绝缘降解值;然后开启谐振电源,调整谐振电压,以试样保护电容为调节判断点,继续测量,直到绝缘水平不再改变时结束测试。
超低频高压发生器的原理及特征

超低频高压发生器的原理及特征具有电源过流、高压过流、保护功用,输出调压器不回零高压不能发动等功用,超低频高压发生器是传统工频耐压实验设备的换代商品。
超低频高压发生器首要是选用正弦波或余弦方波作为输出源的一种新式超低频交流测验设备,超低频高压发生器用于电力部门对PE (聚乙烯)/XLPE (交联聚乙烯)等塑料电力电缆的非破坏性绝缘耐压实验,超低频高压发生器具有二十世纪晚期国际水平,国内标准水平。
体积小、分量轻,超低频高压发生器非常利于野外作业。
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。
对大型发电机、电缆等试品进行工频耐压试验时,可以代替大容量谐振变压器。
超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。
由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。
设计指标完全符合《电力设备专用测试仪器通用技术条件, 第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。
-、超低频髙压发生器试验原理:超低频高压发生器实际上是工频耐压试验和串联谐振耐压试验的一种替代方法。
我们知道,在对大型发电机.电缆等试品进行工频耐压试验和串联谐振交流耐压时,rh于它们的绝缘层呈现较大的电容量,所以需要很大容量的高压升压器或谐振变压器。
这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。
为了解决这一矛盾, 电力部门采用了降低试验频率,从而降低了试验电源的容量。
从国内外多年的理论和实践证明,用超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。
二、超低频高压发生器产品特征:1、电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确;2、过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20mso3、过流保护:设计为高低压双重保护,高压侧可按设定值进行精;4、确停机保护;超低频高压发生器低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms;5、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻;6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
为什么要采用串联谐振有什么优势和特点

为什么要采用串联谐振?有什么优势和特点
串联谐振是一种组合型、多用途的电气交流耐压试验装置,它相对于传统的油浸式试验变压器、干式变压器具有哪些优势?其作用范围有哪些表现形式?下面我们来了解一下。
串联谐振的作用
发展历程
交流耐压试验装置也可以称为变频串联谐振试验装置,是采用RLC谐振电路,实现大容量、高电压电气设备的交流试验,在此之前,受电压和容量的影响,国内对于电力电缆的交流试验是一片空白,而是采用直流高压发生器测量直流泄露电流衡量整体运行水平,随着电缆的故障率越来越高,并且研究发现直流的记忆效应对构成很大程度的威胁,不仅不能真实模拟运行工况,反而加速电缆的绝缘老化,既要满足电压要求,又要不是直流,那么,升级版的直流高压发生器就出现了,它就是超低频高压发生器,采用0.01Hz,0.1Hz的超低频率面对市场的考验,好景不长,1996年,第一台串联谐振装置诞生,充分的验证的其优越性、真实性,并于2012年修订规程,电力电缆的交流耐压采用串联谐振试验装置。
作用
串联谐振的作用与油浸式试验变压器、干式变压器的作用是一样,采用加压法检查其绝缘强度是否符合规定和要求,不同在于,串联谐振频率和容量可以控制和改变,相比,适用性更强。
串联谐振优势
串联谐振的优势主要体现在体积小,操作灵活,兼顾性强,采用自适应电源,
30~310Hz的频选范围,可对长达10km及以上大容量的电力电缆进行试验,也可对10kv~220kv高电压电气设备的工频试验,相比油浸式(干式)试验变压器不仅体积小,移动方便,更重要的是配置可自行调节!。
变频谐振耐压试验装置对比直高发

变频谐振耐压试验装置对比直高发变频谐振耐压试验装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器组成。
变频控制器被分为两类,20kW和以上为控制台,20kW以下是便携式箱;它由控制器和滤波器组成。
变频控制器的主要作用是具有380V或200V正弦交流电频率的固定振幅和频率为振幅和频率可调的正弦波,而对于整个设备提供电源。
励磁变压器是输出电压升高到一个合适的测试电压,高压电抗器L是谐振电路的重要组成部分,当电源频率等于1 /(2π√LCX),其与所述测试CX发生串联谐振。
如何进行选择一个合适的变频谐振耐压试验装置,为了选择合适的串联谐振设备,请提供以下技术参数:1、试品为变压器时: 电压等级(如10/35/110/220kv);大容量;试验性质(中性或完全绝缘)单相接地容量;2、试品为电源电缆:电压电平(例如,10/35 /的110kV等);长长度;横截面面积;武汉市合众电气变频谐振耐压试验装置厂家。
3、试品为发电机、电动机:电压等级(出口电压或称工作电压)试验电压(zui高耐压值)单相对地电容量变化范围,如0.2-0.55uF;4、试品为GIS:电压等级(也称为工作电压);间隔的数量;测试电压(zui大耐压值);5、试品为开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(zui高耐压值);6、CVT测试:电压等级(或工作电压,如35/110/220规格);测试电压(zui大耐压)电容量范围(如0.005-0.02uF)。
变频谐振耐压试验装置与其它电力试验装置的比较变频谐振耐压试验装置对比工频耐压试验装置,满足大容量被试品耐压性能试验,体积、重量却比工频耐压小很多,易于进行搬运。
变频谐振耐压试验装置对比超低频高压发生器,超低频部分主要研究针对10kV/35kV这两种不同规格的电缆,串谐可适用10/35/110/220kV等规格进行电缆、主变、发电机、CVT、开关等。
电缆串联谐振耐压 参数计算

电缆串联谐振耐压参数计算以电缆串联谐振耐压参数计算为题,我们将探讨电缆串联谐振耐压的相关知识和计算方法。
电缆串联谐振耐压是指在电力系统中,为了保证电缆的安全运行,需要对电缆的耐压能力进行评估。
电缆在运行过程中会受到一定的电压作用,如果电压超过了电缆的耐压能力,就可能导致电缆击穿或损坏。
因此,对电缆的耐压能力进行准确的计算和评估非常重要。
我们需要了解电缆的一些基本参数。
电缆的耐压能力与电缆的绝缘材料、导体材料、电缆结构等因素密切相关。
绝缘材料一般采用聚乙烯、聚氯乙烯等,导体材料一般采用铜或铝。
电缆的结构包括导体、绝缘层、护套等部分。
在电缆串联谐振耐压的计算中,我们需要考虑以下几个参数:1. 电缆的额定电压(U0):这是指电缆能够安全运行的最高电压值。
电缆的额定电压一般由制造商在生产过程中确定,并在电缆上进行标注。
2. 电缆的额定电流(I0):这是指电缆能够承受的最大电流值。
电缆的额定电流一般由制造商在生产过程中确定,并在电缆上进行标注。
3. 电缆的谐振频率(f):这是指电缆在特定条件下的谐振频率。
电缆的谐振频率与电缆的长度、电缆的电感和电容等因素有关。
谐振频率的计算需要根据具体的电缆结构和参数进行。
4. 电缆的谐振电压(Ures):这是指电缆在谐振频率下的电压值。
电缆的谐振电压会影响到电缆的耐压能力,需要进行准确的计算和评估。
为了计算电缆的串联谐振耐压参数,我们可以采用以下步骤:1. 根据电缆的结构和参数,计算电缆的谐振频率(f)。
谐振频率的计算可以采用电缆的电感和电容进行计算。
2. 根据电缆的额定电压(U0)和额定电流(I0),计算电缆的谐振电压(Ures)。
谐振电压的计算需要考虑电缆的电感和电容等因素。
3. 将电缆的谐振电压(Ures)与电缆的额定电压(U0)进行比较。
如果谐振电压小于额定电压,则电缆的耐压能力较好;如果谐振电压大于额定电压,则电缆的耐压能力较差,可能需要采取相应的措施来提高电缆的耐压能力。
串联谐振和并联谐振的10大区别

谐振的定义:谐振是在由电容器和电感器组成的电路中发生的现象。
当电路的电容性阻抗等于电感性阻抗时,就会发生谐振。
根据电容器,电感器和电阻器的布置,实现谐振的条件在不同类型的电路之间变化。
串联谐振(也叫变频谐振)是指在电容器和电感器串联连接的电路中发生的谐振,而并联谐振是指在电容器和电感器并联连接的电路中发生的谐振。
串联谐振与并联谐振之间的关系是,当元件的排列产生最小阻抗时发生串联谐振,而当元件的排列产生最大阻抗时发生并联谐振。
谐振是在由电容器和电感器组成的电路中发生的现象。
当电路的电容性阻抗等于电感性阻抗时,就会发生谐振。
根据电容器,电感器和电阻器的布置,实现谐振的条件在不同类型的电路之间变化。
串联谐振:1.串联谐振的介绍串联谐振(也叫变频谐振)是指在电容器和电感器串联连接的电路中发生的谐振。
在回路频率时,回路产生谐振,此时试品上的电压是励磁变高压端输出电压的Q倍。
Q为系统品质因素,即电压谐振倍数,一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振,再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。
由于回路的谐振,变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
采用变频串联谐振的方法进行耐压试验,用多级叠加的方式,多台电抗器可并联、串联使用,分压器既用来测量试验电压。
2.串联谐振的计算公式串联谐振时电路的阻抗虚部等于0,Z=R+jX,X=0,Z=R所以I=U/Z=U/R。
a、谐振定义:电路中L、C两组件之能量相等,当能量由电路中某一电抗组件释出时,且另一电抗组件必吸收相同之能量,即此两电抗组件间会产生一能量脉动。
b、电路欲产生谐振,应当具备有电感器L及电容器C两组件。
c、谐振时其所对应之频率为谐振频率(resonance),或称共振频率,以fr表示之。
d、串联谐振电路之条件如下:I2XL=I2XC也就是XL=XC时,为R-L-C串联电路产生谐振之条件。
e、无论是串联还是并联谐振,在谐振发生时,L、C之间都实现了完全的能量交换。
交联聚乙烯电缆几种交流耐压试验的选择

数字社区数码世界 P.242交联聚乙烯电缆几种交流耐压试验的选择陶源 深圳市特区建发投资发展有限公司摘要:以交联聚乙烯绝缘电缆为试验对象,分别对工频耐压、超低频0.1Hz、变频20~300Hz串联谐振这三种常见交流耐压试验的工作原理、试验标准进行深入分析,并总结三种方法的优缺点,对交联聚乙烯电缆在不同应用下交流耐压试验方法的选择起到指导作用。
关键词:交流耐压 变频串联谐振 超低频 交联聚乙烯电缆引言:随着我国电网改造力度的不断加大,XLPE交联聚乙烯绝缘电缆已逐渐替代充油油纸电缆,被广泛应用于输电及配电线路。
作为电力电缆交接试验的重要组成部分,耐压试验是检验电缆绝缘性能的最直接手段。
与油纸电缆不同的是,以往应用于充油绝缘电缆的直流耐压试验并不适用于交联聚乙烯电缆。
国外一些机构通过研究认为,直流耐压不能真实反映电缆的实际运行工况,并且在直流电场作用下,会促使交联聚乙烯绝缘水树枝转为电树枝,当电缆投运后,电树枝很容易被交流电击穿。
因此,交流耐压就成为了更适合交联聚乙烯电缆的试验方法。
目前常用的交流试验方法如:工频耐压、谐振耐压、0.1Hz超低频等。
由于电力电缆在电气回路中呈现电容性,根据不同的应用形式,电缆的电压等级、长度、截面也有很大差别,这就对试验装置的容量以及适用范围提出了一定要求,如何准确、适用地选用交流耐压方法就成为了电缆交接试验中需要掌握的内容。
1.工频耐压试验1.1 试验原理工频交流耐压装置主要由智能工频试验台、试验变压器2部分构成。
如图1所示,工频耐压的原理较为简单,其输出就是利用操作平滑调节调压器,从而实现在试验变压器的高压侧输出端生成试验所需要的电压值。
以U0/U=8.7/10kV交联聚乙烯电缆为例,其交接试验电压为2U0既17.4kV。
图1:工频耐压试验接线图1.2 试验标准根据GB50150 2016《电气装置安装工程 电气设备交接试验标准》规定,工频耐压试验与变频20~300Hz耐压标准相同,见表1:表1:橡塑电缆20Hz-300Hz 交流耐压试验电压和时间额定电压U0/U试验电压时间(min)18/35kV及以下2U015(或60)21/35kV~64/110kV2U060 127/220kV 1.7U0(或1.4U0)601.3 优缺点分析1)工频50Hz试验条件下,完全符合电缆实际运行时的工况环境,所以也是检验交流电缆最直接有效的方法。
电缆变频串联谐振与直流高压发生器耐压试验比较

电缆变频串联谐振与直流高压发生器耐压试验比较作为都可以做耐压试验得2款设备来说,对于客户来说如何更好得选择也是客户必须知道得一件事情,首先,要学会如何选型,就必须知道这2款设备得优劣,。
今天就以串联谐振试验装置和直流高压发生器来探讨以下。
1、先谈谈电缆直流耐压试验存在的弊端1.1、直流电压下电缆绝缘的电场分布取决于材料的体积电阻率,而交流电压下的电场分布取决于各介质的介电常数。
因在电缆终端点、接头盒等电缆附件中直流电场强度的分布和交流电场分布强度完全不同,且直流电压下绝缘老化的机理和交流电压下的老化机理不相同。
故直流耐压试验不能模拟XLPE电缆的运行工况。
1.2、电缆在直流电压下会产生“记忆”效应,存储积累单极性残余电荷,需要很长时间才能将这种直流偏压释放。
电缆如果在直流残余电荷未完全释放之前投入运行,直流偏压便会叠加在工频电压峰值上,可使得电缆上的电压值远远超过其额定电压而导致电缆绝缘击穿。
1.3、直流耐压试验时,会有电子注入到聚合物介质内部,形成空间电荷,使该处的电场强度降低,从而难于发生击穿。
XLPE电缆的半导体凸出处和污秽点等处容易产生空间电荷,但如果在试验时电缆终端头发生表面闪络或电缆附件击穿,会造成电缆芯线上产生波振荡,在已积聚空间电荷的地点因振荡电压极性迅速改变为异极性,使该处电场强度显著增大,可能损坏绝缘,造成多点击穿。
1.4、XLPE电缆致命的一个弱点是绝缘内易发生水树枝,水树枝在直流电压下会迅速转变为电树枝,并形成放电而加速绝缘劣化,以致运行后在工频电压作用下形成击穿。
而单纯的水树枝在交流工作电压下还能保持相当的耐压值,并能保持一段时间。
1.5、实践表明,直流耐用压试验不能有效发现交流电压作用下的某些缺陷,如在电缆附件内,绝缘若有机械损伤或应力锥放错等缺陷。
交流电压下绝缘最易发生击穿的地点在直流电压下往往不能击穿。
直流电压下绝缘击穿处往往发生在交流工作条件下绝缘平时不发生击穿的地点。
为什么要对变压器进行串联谐振耐压试验

/100为什么要对变压器进行串联谐振耐压试验首先,高电压,大容量设备进行串联谐振试验时所需的试验设备容量越来越大,常规工频耐压方法往往不能满足现场试验的需求,所以变压器现场试验广泛使用串联谐振耐压试验方法。
串联谐振耐压试验时考核变压器、电抗器和电压互感器等设备电气强度的一个重要试验项目。
以变压器为例,工频交流耐压试验只检查了绕组绝缘的电气强度,即高压、中压,低电压绕组间和对油箱、铁芯等接地部分的绝缘。
而纵绝缘,即绕组匝间、层间、段间的绝缘没有检验。
串联谐振耐压试验就是在变压器的低压侧施加比额定电压高一定倍数的电压,靠变压器自身的电磁感应在高压绕组上得到所需的试验电压来检验变压器的主绝缘和纵绝缘。
特别是对中性点分级绝缘的变压器,由于不能采用外施高压进行工频交流耐压试验,其主绝缘和纵绝缘均由感应耐压试验来考核。
为了提高试验电压,又不使铁芯饱和,多采用提高电源频率的方法,这可从变压器的电势方程式来理解。
E=KfB式中E——感应电势;K——常数;F——频率;B——磁通密度。
由此可见,在做串联谐振耐压试验时,若欲使磁通密度不变,当电压增加一倍时,频率就要相应的增加一倍。
因此感应耐压试验电源的频率要大于额定频率的两倍以上,一般采用100Hz、150Hz、200Hz的电源频率。
/100获得这样高频率的电源有以下几种方法:1.高频发电机组。
它是由一个电动机拖动到一个高频的发电机所组成。
发电机组的调压是通过改变励磁机的励磁变阻器,用励磁机来调节对发电机转子的励磁,从而达到发电机的定子输出电压平滑可调的目的。
这种方法多在制造厂中应用。
2.绕线式异步电动机反拖取得两倍频的试验电源。
这种方法称为反拖法。
它实际上是将绕线式异步电动机作为异步变频机应用的一个例子。
3.用三项绕组接成开口三角形取得三倍频试验电源。
这是现场进行感应耐压试验较易实现的一种方法。
它们可以是3台单项变压器组合而成,也有采用五柱式变压器作为专用三倍频电源的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
串联谐振与工频耐压,直流高压发生器,超低频的区
别
串联谐振耐压试验装置知识
串联谐振是用来做什么的?串联谐振耐压试验装置运用串联谐振原理,通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
变频串联谐振试验装置广泛运用于电力,冶金,石油,化工等行业,适用于大容量,高电压电容性试品,如发电机,电力变压器,GIS和高交联动力电缆,互感器,套管等交接试验和预防性试验。
变频串联谐振试验装置主要针对6KV-500KV电力变压器。
GIS,开关。
母线,套管,互感器等变电站容性设备,6KV-220KV高压交联电缆,出口电压20KV机以下电压等级电动机、发电机等交流耐压试验,及其35KV,66KV,110KV,220KV,330KV,500KV电压等级CVT 升压校验试验。
串联谐振VS工频耐压试验装置,满足大容量被试品耐压试验,体积,重量比工频耐压小得多,携带方便
串联谐振VS超低频高压发生器超低频高压发生器主要针对10kv/35KV这两种规格的电缆,串联谐振耐压试验装置可适用10/35/110/220KV 等规格电缆,主变,发电机,CVT,开关等
串联谐振VS直流高压发生器,直流高压发生器施加的“直流耐压”;串联谐振施加的交流耐压
如何选择合适的串联谐振设备,提供以下技术参数
电力变压器:电压等级(如10/35/110KV等规格等);最大容量;试验性质(中性点耐压或全绝缘耐压)单相对地电容量
电力电缆:电压等级(如10/35/110KV规格等);最大长度,截面积
发电机,电动机;电压等级(出口电压或称工作电压);试验电压(最高耐压值);单相对地电容量范围(如0.2-0.55 μF等)
GIS:电压等级(或称工作电压);试验电压;(最高耐压值);间隔数量
开关,绝缘子,PT,CT,绝缘工器具,母线,电压等级(或称工作电压);试验电压最高耐压值。
