P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
化工仪表及自动化 课后 答案 第5版 厉玉鸣
化工仪表及自动化课后答案第5版厉玉鸣文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
化工仪表及自动化课后答案第5版厉玉鸣史上最全版本
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，取代把持人员的部分直接劳动，使生产在分歧水平上自动地进行，这种用自动化装置来管理化工生产过程的法子，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改良劳动条件。
（3）能够包管生产平安，防止事故发生或扩年夜，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能修改劳动方法，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的分歧创作创造条件。
2、化工自动化主要包含哪些内容？一般要包含自动检测、自动呵护、自动把持和自动控制等方面的内容。
13 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由丈量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
15 题15图为某列管式蒸汽加热器控制流程图。
试分辨说明图中PI307、TRC303、FRC305所代表的意义。
题15图加热器控制流程图解PI307暗示就地装置的压力指示仪表，工段号为3，仪表序号为07；TRC303暗示集中仪表盘装置的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC305暗示集中仪表盘装置的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分辨说明图中PI307、TRC303、FRC305所代表的意义。
PI307暗示就地装置的压力指示仪表，工段号为3，仪表序号为07；TRC303暗示集中仪表盘装置的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC305暗示集中仪表盘装置的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
17 在自动控制系统中，丈量变送装置、控制器、执行器各起什么作用？解丈量变送装置的功能是丈量被控变量的年夜小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受丈量变送器送来的信号，与工艺上需要坚持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来修改阀门的开启度，从而修改把持变量的年夜小。
化工仪表及自动化课后答案第五版
化工仪表及自动化课后答案第五版【篇一：化工仪表级自动化课后答案集第5版(最全)】动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中pi-307、trc-303、frc-305所代表的意义。
pi-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07； trc-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03； frc-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
化工仪表及自动化 课后 答案 第5版 厉玉鸣 (史上最全版本)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

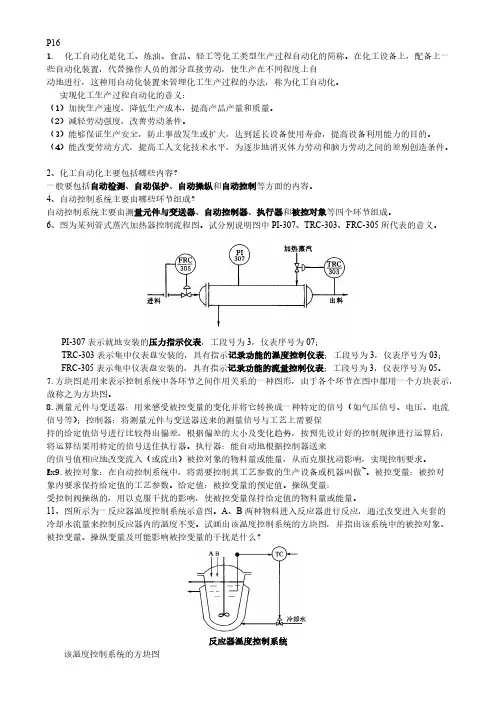

【免费下载】化工仪表级自动化课后答案集第五版最全
22、题 l-20(a) 图是蒸汽加热器的温度控制原理图。试画出该系统的方块图，并指出被控对象、被控变量、 操纵变量和可能存在的干扰是什么？现因生产需要，要求出口物料温度从 80℃提高到 81℃，当仪表给定 值阶跃变化后，被控变量的变化曲线如题 1-20(b) 图所示。试求该系统的过渡过程品质指标：最大偏差、 衰减比和余差（提示：该系统为随动控制系统，新的给定值为 81℃）。
反应器温度控制系统方块图 其中，被控对象：反应器；被控变量：反应器内的温度；操纵变量：冷却水流量。
可能影响被控变量的干扰因素主要有 A、B 两种物料的温度、进料量，冷却水的压力、温度，环境温 度的高低等。 15. 定值控制系统、随动控制系统、程序控制系统。 16. 在自动化领域中，把被控变量不随时间而变化的平衡状态称为系统的静态，把被控变量随时间而变化 的不平衡状态称为系统的动态。 ∵干扰是客观存在的，是不可避免的。一个自动控制系统投入运行时，时时刻刻都受到干扰作用，破坏正 常的工艺生产状态。这就需要通过自动化装置不断施加控制作用去对抗或抵消干扰作用的影响，使被控变 量保持在工艺所要求的技术指标上。一个正常工作的自动控制系统，总受到频繁的干扰作用，总处在频繁 的动态过程中。∴了解系统动态更为重要。 17. 阶跃作用：在某一瞬间t0，干扰突然地阶跃式地加到系统上，并保持在这个幅度。 采用阶跃干扰的原因：阶跃干扰比较突然，比较危险，对被控变量的影响也最大。如果一个控制系统能够 有效克服阶跃干扰，对其他比较缓和的干扰也一定很好地克服。阶跃干扰形式简单，容易实现，便于分析、 实验和计算。 19. 等幅振荡过程和发散振荡过程是不稳定过程，生产上不能采用；非周期衰减过程虽是稳定过程，但该 过程中被控变量达到新的稳定值的进程过于缓慢，致使被控变量长时间偏 离给定值，所以一般也不采用；衰减振荡过程能够较快地使系统达到稳定状态，并且最终的稳态值必然在 两峰值之间，决不会出现太高或太低的现象，更不会远离给定值以致造成 事故。所以... 21、某化学反应器工艺规定操作温度为(90010)℃。考虑安全因素，控制过程中温度偏离给定值最大不得 超过 80℃。现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如题 1-19 图所示。试求 该系统的过渡过程品质指标：最大偏差、超调量、衰减比、余差、振荡周期和过渡时间（被控温度进入新 稳态值的1%（即 900（1%）=9℃）的时间），并回答该控制系统能否满足题中所给的工艺要求？
化工仪表与自动化课后答案第5版厉玉鸣(史上最全版本)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5 题1-5 图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303 、FRC-305 所代表的意义。
题1-5 图加热器控制流程图解PI-307 表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303 、FRC-305 所代表的意义。
PI-307 表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
化工仪表级自动化课后答案集第五版(高教成教)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
化工仪表级自动化课后部分答案集第5版
化工仪表级自动化课后部分答案集第5版p162.化工自动化的主要内容是什么？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由四个环节组成：测量元件和变送器、自动控制器、执行器和被控对象。
6.图为一排管式蒸汽加热器的控制流程图。
试着分别解释图中pi-307、trc-303和frc-305的含义。
pi-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；Trc-303是安装在集中仪表盘上的具有指示和记录功能的温控仪表；段号为3，仪表号为03；frc-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
11.该图显示了反应堆温度控制系统的示意图。
a、 B两种材料进入反应器进行反应，反应器中的温度通过改变进入夹套的冷却水流量来控制。
试着画出温度控制系统的框图，指出哪些是受控对象、受控变量、控制变量以及可能影响系统中受控变量的干扰？反应器温度控制系统温度控制系统框图反应器温度控制系统方块图其中，被控对象：反应堆；受控变量：反应器中的温度；操纵变量：冷却水流量。
可能影响被控变量的干扰因素主要有a、b两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。
21.化学反应器工艺的规定操作温度为（900±10）℃。
考虑到安全因素，给出了控制过程中的温度偏差定值最大不得超过80℃。
