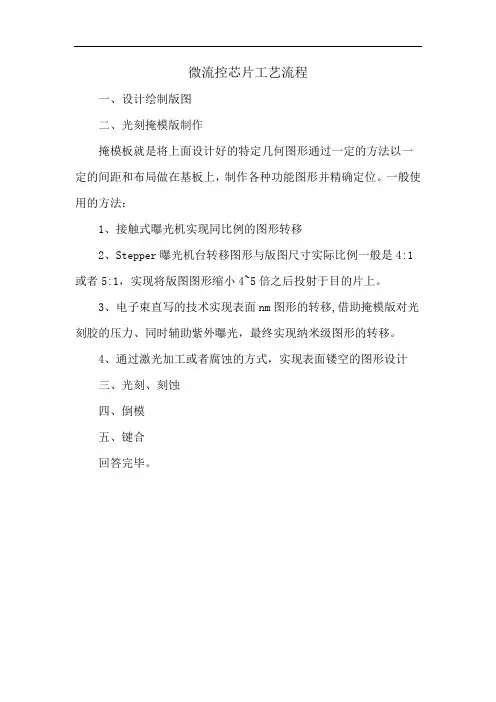

微流控芯片工艺流程
微流控芯片工艺流程
一、设计绘制版图
二、光刻掩模版制作
掩模板就是将上面设计好的特定几何图形通过一定的方法以一定的间距和布局做在基板上，制作各种功能图形并精确定位。
一般使用的方法：
1、接触式曝光机实现同比例的图形转移
2、Stepper曝光机台转移图形与版图尺寸实际比例一般是4:1或者5:1，实现将版图图形缩小4~5倍之后投射于目的片上。
3、电子束直写的技术实现表面nm图形的转移,借助掩模版对光刻胶的压力、同时辅助紫外曝光，最终实现纳米级图形的转移。
4、通过激光加工或者腐蚀的方式，实现表面镂空的图形设计
三、光刻、刻蚀
四、倒模
五、键合
回答完毕。

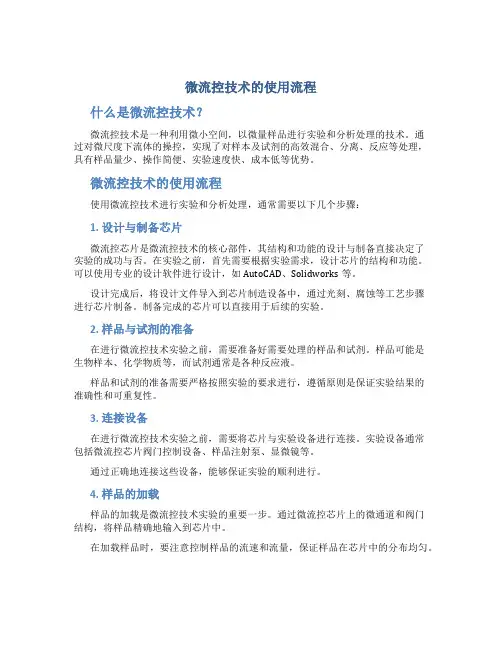

说一下微流控技术的使用流程
微流控技术的使用流程什么是微流控技术？微流控技术是一种利用微小空间，以微量样品进行实验和分析处理的技术。
通过对微尺度下流体的操控，实现了对样本及试剂的高效混合、分离、反应等处理，具有样品量少、操作简便、实验速度快、成本低等优势。
微流控技术的使用流程使用微流控技术进行实验和分析处理，通常需要以下几个步骤：1. 设计与制备芯片微流控芯片是微流控技术的核心部件，其结构和功能的设计与制备直接决定了实验的成功与否。
在实验之前，首先需要根据实验需求，设计芯片的结构和功能。
可以使用专业的设计软件进行设计，如AutoCAD、Solidworks等。
设计完成后，将设计文件导入到芯片制造设备中，通过光刻、腐蚀等工艺步骤进行芯片制备。
制备完成的芯片可以直接用于后续的实验。
2. 样品与试剂的准备在进行微流控技术实验之前，需要准备好需要处理的样品和试剂。
样品可能是生物样本、化学物质等，而试剂通常是各种反应液。
样品和试剂的准备需要严格按照实验的要求进行，遵循原则是保证实验结果的准确性和可重复性。
3. 连接设备在进行微流控技术实验之前，需要将芯片与实验设备进行连接。
实验设备通常包括微流控芯片阀门控制设备、样品注射泵、显微镜等。
通过正确地连接这些设备，能够保证实验的顺利进行。
4. 样品的加载样品的加载是微流控技术实验的重要一步。
通过微流控芯片上的微通道和阀门结构，将样品精确地输入到芯片中。
在加载样品时，要注意控制样品的流速和流量，保证样品在芯片中的分布均匀。
5. 实验的操作及观察实验过程中，根据实验的需求和步骤，控制设备的操作参数。
可以通过操作电脑上的软件进行控制，也可以通过物理开关进行控制。
在实验过程中，需要通过显微镜等设备观察实验现象。
根据需要，可以进行实时的观测和记录实验结果。
6. 结果分析与数据处理实验完成后，需要对实验结果进行分析和处理。
根据实验目的，可以使用不同的数据处理方法，如图像分析、曲线拟合等。
通过对实验结果的分析，可以得到所需的数据和结论。
微流控芯片的制作
PDMS－玻璃杂合芯片快速制作方法详解(初稿)前言本文以实战制作高度15～80µm的通道为例，详细介绍的PDMS－玻璃杂合芯片的快速制作方法.注意：进入芯片加工间需穿实验服，进行芯片制作时需带上无粉乳胶手套。
目录一、快速制作SU—8阳模步骤：1. 硅片清洗2．基片加热除湿3．倒胶匀胶4．SU-8基片前烘5．SU—8基片曝光6．SU—8基片后烘7．显影8．坚模二、制作PDMS玻璃杂合芯片步骤1．制备PDMS预聚体2．除去PDMS预聚体中的气泡3．倒胶及PDMS预聚体固化4．揭模,切边,打孔5．键合6．粘蓄液池(可选）三、PDMS－玻璃杂合芯片制作中其他相关细节详解一、快速制作SU—8阳模步骤：一、硅片清洗1．丙酮清洗目的：去除或软化硅片表面有机物操作：带上一次性PE手套。
硅片用玻璃棒隔开,将丙酮倒入烧杯，液面高于硅片顶端所在平面2cm左右，然后放入超声机,超声40分钟左右（对于旧硅片，可以升温超声，时间也可适当延长）；丙酮清洗后,将丙酮小心倒入装丙酮的空瓶,标明“回收”.2、浓硫酸清洗目的：去除硅片表面的无机物和有机物操作：带上乳胶手套，再带上一次性EP手套，穿实验服。
丙酮清洗过的硅片,先用自来水多涮洗几次,较彻底地去除残余丙酮,避免硫酸和丙酮反应;然后将双氧水倒入烧杯至目标体积的1/4。
然后将烧杯移至合成间的通风厨,小心缓慢将浓硫酸倒入烧杯至目标体积，之后在烧杯上盖上一个玻璃培养皿以减少酸雾的挥发。
3个小时后，浓硫酸与双氧水反应基本结束，将烧杯移至超声机(注意作上浓硫酸的标记以避免别人误伤）超声30min左右，即可将浓硫酸回收.硫酸回收，一定要倒入装硫酸的瓶子，若没有，可用装过乙醇或丙酮的瓶子,但一定要多用自来水多清洗几次，以避免硫酸与之反应,发生安全事故。
将硫酸倒出时，注意倾倒角度，避免烧杯内的硅片和玻璃棒滑落.(此步相对较危险，一定要注意安全。
）3．去离子水清洗（18。
2)目的：清除浓硫酸和硅片表面一些残余小颗粒操作：带上一次性PE手套。
