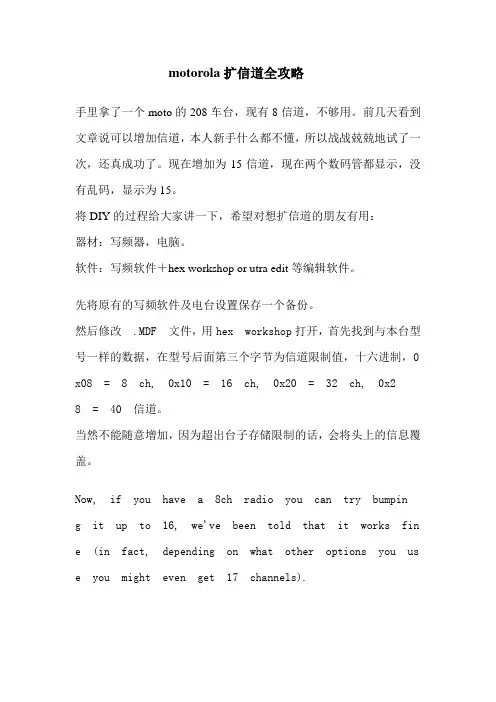

motorola 扩信道全攻略
motorola 扩信道全攻略手里拿了一个moto 的208车台，现有8信道，不够用。
前几天看到文章说可以增加信道，本人新手什么都不懂，所以战战兢兢地试了一次，还真成功了。
现在增加为15信道，现在两个数码管都显示，没有乱码，显示为15。
将DIY的过程给大家讲一下，希望对想扩信道的朋友有用：器材：写频器，电脑。
软件：写频软件＋hex workshop or utra edit等编辑软件。
先将原有的写频软件及电台设置保存一个备份。
然后修改 .MDF 文件，用hex workshop打开，首先找到与本台型号一样的数据，在型号后面第三个字节为信道限制值，十六进制，0x0 8 = 8 ch, 0x10 = 16 ch, 0x20 = 32 ch, 0x28 = 40 信道。
当然不能随意增加，因为超出台子存储限制的话，会将头上的信息覆盖。
Now, if you have a 8ch radio you can try bumping it up to 1 6, we've been told that it works fine (in fact, depending o n what other options you use you might even get 17 channel s).You can take a 16ch radio all the way up to 40 ch (0x28) an d it should work fine, any more than that and it does stran ge things (codeplug probably gets too full and wraps).如果您的台子是16信道，可以扩到40信道，工作正常。
但好像跟存数据的多少有关系，象一些信令的设置等等。
下面分别是没有扩信道前的配置及mdf文件和扩信道后的配置和md f文件。
GP63和GP68对讲机手置频说明
摩托罗拉GP63及GP68型对讲机的频道设置与取消一、GP63型对讲机的频道设置与取消1 同时按下PTT键、监听键和D键，然后开机，LCD显示CH××。
2 按A键，进入“MHz”模式，LCD显示××× ×××（最后一次设定的频率）。
3 选择将设置的频率：a 直接调节频道选择钮，按C键3秒钟后可选择频率跳变步长，LCD显示stup××，有6种步长可选择；b 按A键3秒钟后“MHz”位闪烁，用频道选择钮确定“MHz”位数字，再按A键3秒钟后“kHz”位闪烁，同样用频道选择钮确定该位数字。
4 按确认键（背光开关）3秒后，LCD显示pch××，旋转频道选择钮选择想使用的频道号，然后按确认键确认该频率，LCD显示所设定的频率，共30个频道号可选，如选用已设定的频道号，则新的设置内容将覆盖老的设置内容。
以上“1、2、3、4”步骤加上步骤8为设置收、发同频操作，若想实现收发异频，则基于以上4个步骤：5 按D键，直至在LCD右上方出现“＋－”，按D键3秒后“＋－”闪烁，LCD显示最后一次设定的发射频率。
6 设置发射频率见步骤“3”，按确认键确认该发射频率，再次按确认键3秒，选择该发射频率的频道号，按确认键确认。
7 按A键，调节频道选择钮，查看该频道是否已设置成功，然后关机。
8 同时按下PTT键、监听键及确认键开机，退出“MHz”模式检查新设定的频道是否存在，该频道接收频率为“1、2、3、4”步骤后的设置频率，发射频率为“5、6”步骤后的设置频率。
取消已设置的频道使其成为空频道（LCD不再显示该频道号）：1 重复步骤“1”后关机。
2 按确认键开机，选择ErA、CHn菜单，按 键选择想取消之频道号（如空频道则该频道号闪烁），按确认键确认取消。
3 关机退出编程模式后开机，同时按下PTT键、监听键及确认键退出“MHz”模式。
摩托罗拉破码王频率表
摩托罗拉破码王频率表（实用版）目录1.摩托罗拉破码王频率表概述2.摩托罗拉破码王的历史和发展3.摩托罗拉破码王频率表的特点和功能4.摩托罗拉破码王频率表的应用领域5.摩托罗拉破码王频率表的未来展望正文【摩托罗拉破码王频率表概述】摩托罗拉破码王频率表是一款由摩托罗拉公司研发和生产的无线电频率表，具有高精度、高稳定性和多功能的特点。
这款频率表广泛应用于通信、广播、导航等领域，为我国的无线电技术发展做出了重要贡献。
【摩托罗拉破码王的历史和发展】摩托罗拉破码王频率表的历史可以追溯到上世纪 80 年代，那时摩托罗拉公司就开始研发和生产无线电频率表。
随着科技的不断进步，摩托罗拉破码王频率表也在不断更新和完善，逐渐成为市场上的佼佼者。
【摩托罗拉破码王频率表的特点和功能】摩托罗拉破码王频率表具有以下几个主要特点和功能：1.高精度：摩托罗拉破码王频率表具有很高的测量精度，可以满足各类用户的需求。
2.高稳定性：摩托罗拉破码王频率表在各种环境下都能保持稳定的工作性能。
3.多功能：摩托罗拉破码王频率表具备多种功能，如频率扫描、频率锁定、信号生成等，为用户提供便捷的操作体验。
【摩托罗拉破码王频率表的应用领域】摩托罗拉破码王频率表广泛应用于以下领域：1.通信领域：摩托罗拉破码王频率表在通信领域有着广泛的应用，如无线电通信、卫星通信等。
2.广播领域：摩托罗拉破码王频率表在广播领域也有着重要的应用，如调频广播、调幅广播等。
3.导航领域：摩托罗拉破码王频率表在导航领域具有重要作用，如全球定位系统（GPS）等。
【摩托罗拉破码王频率表的未来展望】随着科技的不断发展，摩托罗拉破码王频率表将继续完善和提升自身性能，以满足未来无线电技术领域的更高要求。

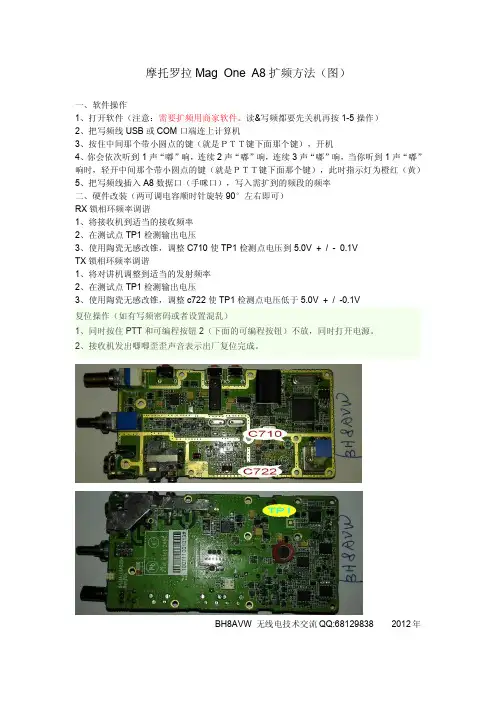

摩托罗拉Mag One A8扩频方法(图)
摩托罗拉Mag One A8扩频方法（图）
一、软件操作
1、打开软件（注意：需要扩频用商家软件。
读&写频都要先关机再按1-5操作）
2、把写频线USB或COM口端连上计算机
3、按住中间那个带小圆点的键（就是ＰＴＴ键下面那个键），开机
4、你会依次听到1声“嘟”响，连续2声“嘟”响，连续3声“嘟”响，当你听到1声“嘟”响时，轻开中间那个带小圆点的键（就是ＰＴＴ键下面那个键），此时指示灯为橙红（黄）
5、把写频线插入A8数据口（手咪口），写入需扩到的频段的频率
二、硬件改装（两可调电容顺时针旋转90°左右即可）
RX锁相环频率调谐
1、将接收机到适当的接收频率
2、在测试点TP1检测输出电压
3、使用陶瓷无感改锥，调整C710使TP1检测点电压到5.0V+/-0.1V
TX锁相环频率调谐
1、将对讲机调整到适当的发射频率
2、在测试点TP1检测输出电压
3、使用陶瓷无感改锥，调整c722使TP1检测点电压低于5.0V+/-0.1V
复位操作（如有写频密码或者设置混乱）
1、同时按住PTT和可编程按钮2（下面的可编程按钮）不放，同时打开电源。
2、接收机发出唧唧歪歪声音表示出厂复位完成。
BH8AVW无线电技术交流QQ:681298382012年。
gp68扩频与维修
在网上找了很多教程发觉写的都不详细，自己扩频成功后就来个傻瓜教程，希望大家多做傻瓜教程。
谢谢大家。
如有不合适地方请指教。
使用GP68主要是听说自带亚音，功率大。
所以就开始着手扩频了。
以下方法也是根据网上搜到的总结而来，还得到了曾山的指导。
谢谢一、首先要准备好TK软件二、准备好写频器三、制作和连线方法1、一、写频头的接法和一点小的修改：3.5插头的定义为：根部接GND，顶端接DATA（BUS+），中间不用接。
2、写频插到手台的SCI口（手咪口下方）插头如果太大请将前部橡胶稍微削小一点，否则有的时候会插不到位，造成写频失败！3、首先，将25针打印口的第6针和第11针短接.。
否则软件不能通过。
[attach]665425[/attach]四、二、扩频的步骤:首先，将25针打印口的第6针和第11针短接.，还有电脑要老电脑。
并486、586的电脑如不能使用TK关掉CMOS设置里面的CPU二级缓存。
然后打开对讲机电源为开。
1.，用光盘引导进到DOS下，进入GP68目录下，执行TKSETUP,设置串口和并口地址。
一般串口是1，个别是2，并口LPT一般都是1.自己根据情况选。
2.在DOS下打开TK软件.。
，蓝色的界面出来了。
不用管怎么用，直接按下13.按下F4.按下R5.输入38后回车.6.最后按下P后再按回车键.7.等待提示扩频完成！由于机器本身的个体差异，频率范围上限一般从400-440或400-449之间不等，接受显示范围400-470没问题附：GP68快速编程手册一、代理商编程状态：1。
进入代理商编程状态：同时按（PTT+绿键+SCAN）开机。
2。
退出代理商编程状态，同时按（PTT+绿键+黄键），开机。
二。
编程：1。
按2。
按LOW键3秒，显示“SETP 5”用旋扭选频率步进值，按黄键确认。
3。
A、用键盘直接输入接收频率，按黄键确定。
B、按C、使用时按4。
按黄键3秒，出现“PCH.01”，旋转选择钮至需要的信道，按黄键确定并返回MHZ状态。
摩托罗拉 GP2000 对讲机调频
摩托罗拉GP2000 对讲机手动调频方法1. 进入经销商设置后：按住PTT+MONI+"+"键开机，屏幕显示"PRO-CLR"。
字样：如显示"PROTECT"字样，那时用户设置，重复一遍。
2. 编程：进入经销商设置后，关机，按住MONI键开机，屏幕显示"RW"字样，按一下"+"，显示CH-001，按一下PTT键，显示CH-ON，再按一下PTT键，显示R······，用键盘直接输入接收频点：再按一下PTT键，显示T······，用键盘直接输入发射频点：调好后一直按PTT键直到显示下一信道为止。
关机，开机即可。
无限复制：关机，母机按住MONI键开机，显示"RW"字样，再按一下"+"，显示CH-001，调到所需的信道，一直按PTT键直到显示CH-COPY，按一下PTT键，子机开机即可。
复制完后母机显示"COPY-OK"。
关机，开机即可。
1. 进入经销商设置后：按住PTT+MONI+"+"键开机，屏幕显示"PRO-CLR"。
字样：如显示"PROTECT"字样，那时用户设置，重复一遍。
2. 编程：进入经销商设置后，关机，按住MONI键开机，屏幕显示"RW"字样，按一下"+"，显示CH-001，按一下PTT键，显示CH-ON，再按一下PTT键，显示R······，用键盘直接输入接收频点：再按一下PTT键，显示T······，用键盘直接输入发射频点：调好后一直按PTT键直到显示下一信道为止。
摩托罗拉MOTO GP88写频教程(含写频扩频软件)
摩托罗拉MOTO GP88写频教程(含写频扩频软件) 硬件连接准备:大家好这里是BD3OOX,下面将有我为大家介绍GP88的写频扩频需要用文件夹GP88KP的写频程序扩频如果只写频打开文件夹 GP88在写频前我们先对软件COM口设置下，一般默认COM1。
在软件的主菜单下选择F9再选F3用回车键选择到RIB ………………COM1COM2 口，按F3可以COM口进行测试连接是否正常。
按F8 保存， F10退出子菜单。
接下来我们就可以正常的写频操作了。
首先读出机器的信息，在主菜单下按 F3再按 F2 读机器信息此过程中注意不能让机器断电。
读频完毕会听到“滴”一声。
此时我们按F10退到主菜单就可以进行编频操作了。
在主菜单下按F4再按F5进入机器的信道编辑Rx FREQUENCY …… （接收频率）Tx FREQUENCY …… （发射频率）Tx SQUELCH Type …… （亚音类型：TPL是模拟亚音，DPL是数字亚音）Tx SQUELCH Code …… （亚音数值）Tx Inhibit on Busy …… （遇忙禁发）Battery Saver …… （省电模式）Tx Signalling Name …… （这里可以选择信令的类型，如果是GP88可能会没有这个选项需要用GP300I VG软件另加信令即可）写好一个信道按F4到下一信道，全部写好16个信道后按F10退回到主菜单把编好的信道频率写入机器。
在主菜单下按F3再按F8 再按 F2（确定）此时和读频过程是一样的以上是 GP88的读写频过程，使用的软件是GP300 05.09 版软件，此软件可以直接给GP88写到业余段不需要TK成GP300后再写频。
关于写信令、不同信道大小功率和调整机器功率和静噪等，有时间我们再另写篇详细的过程。
写频扩频软件的下载地址:/thread-88-1-1.html百度HAM软件共享下载：https:///s/1b6zWi673石家庄业余无线电俱乐部BD3OOX原呼号bh3oox已经停用2009-4-19。
MOTO摩托罗拉电台串号含义
MOTO电台串号含义GP88型号辨别例：电台型号P44VMC20C2AA左第1位: 机器类型‘P’=Portable左第2位：发射功率‘4’＝UHF：1～4w VHF：1～5w左第3位：频率‘3’＝VHF ‘4’＝UHF左第4，5，6位：型号串号‘VMC’＝通用左第7，8位：信道间隔‘00’＝12.5khz‘20’＝20/25khz左第9位：信道数‘c’＝16信道左第10位：频段‘1’＝低段‘2’＝高段GP300型号辨别例：电台型号P93YPC20C2AA左第1位: 机器类型‘P’=Portable左第2位：发射功率‘9’＝UHF：1～4wVHF：1～5w左第3位：频率‘3’＝VHF ‘4’＝UHF左第4，5，6位：型号串号‘VMC’＝通用左第7，8位：信道间隔‘00’＝12.5khz‘20’＝20/25khz左第9位：信道数‘A’＝2信道‘D’＝8信道‘C’＝16信道左第10位：频段‘1’＝低段‘2’＝高段GP68型号辨别例：AZP93VNJ00P2AA左第1，2位: 国家代码左第3位: 机器类型‘P’=Portable左第4位：发射功率‘9’＝UHF：1～4w VHF：1～5w左第5位：频率‘3’＝VHF ‘4’＝UHF左第6，7，8位：型号串号‘VNJ’＝无键盘‘VNK’＝有键盘‘VNA’＝无键盘‘VNB’＝有键盘‘VNC’＝无键盘，无天线‘VND’＝有键盘，无天线左第9，10位：信道间隔‘00’＝12.5khz ‘20’＝20/25khz左第11位：信道数‘H’＝20信道‘P’＝32信道左第10位：频段‘1’＝低段‘2’＝高段‘8’＝350MGM300型号辨别例：电台型号M44GMC20D3A_左第1位: 机器类型‘M’=Mobile左第2位：发射功率‘0’＝功率1～10w‘3’＝功率10～25w‘4’＝功率25～40w左第3位：频率‘4’＝UHF左第4，5，6位：型号串号‘GMC’＝通用左第7位：信道间隔‘0’＝12.5khz‘2’＝20/30/25khz左第9位：信道数‘D’＝8信道‘C’＝16信道GP88s从型号看频段例：AZH34KDC9AA3左第6位：频率‘K’＝VHF ‘R’＝UHFGP2000例：AZH49KCF8AA9左第6位：频率‘K’＝136~174 Mhz‘N’＝216~257 Mhz‘Q’＝403~440 Mhz‘R’＝435~480 Mhz左第7位：功率‘C’＝4w左第9位：信道间隔‘8’＝12.5/25Khz‘4’＝12.5KhzGM950例：AZM08JHE6AA3AA左第8位：‘E’＝GM950e‘F’＝GM950i左第6位：频率‘J’＝VHF‘R’＝UHF左第9位：信道间隔‘6’＝20/25Khz‘4’＝12.5KhzGM300的型号解析GM300型号的英文资料这里翻译出来供大家参考GM300的型号包括9个段比如: M34GMC29C3A_ 可以分解为:型号M 3 4 GM C 2 9C 3 A_位置1 2 3 4 5 6 7 8 9其具体意义为:1. 所有GM300都以M开头M All Models2. 代表功率0 1-10W3 10-25W4 25-40W3. 频段3 VHF4 UHF4. 所有GM300都以带GMGM All Models5.中频频率C 中频为45.1 MHzR 中频为45.3 MHz6.信道间隔0 12.5 kHz2 20/25/30 kHz (VHF)2 20/25 kHz (UHF)7.信道容量0A 2个信道.(M120)0D 8个信道.9C 16个信道.8.支持的频率范围1 136-162 MHz (VHF)1 403-433 MHz (UHF)2 146-174 MHz (VHF)2 450-470 MHz (UHF)3 438-470 MHz (UHF)4 465-495 MHz (UHF)5 490-520 MHz (UHF)9.无具体意义所有的型号都以A_结束(注:_可能代表任意字母比如我的就是AA)A_ All Models所以M34GMC29C3A_ 就代表该机是一台25W438-470MHZ 16 频道并且中频为45.1 MHz的M机.。
摩托罗拉STARLINE BLE100 1GHz 宽带线路扩展器说明书
Product OverviewM o t o r o l a’s 1 GHz STARLINE® B L E100 Broadband L i ne Extender l e ad s the i ndu s tr y i n features and performance. T h i s t w o-w a y– capab l e s i n gl e-ou tp u t a m p li fi e r offers h i gh gain, h i gh output l e v e l s,e r gono m i c s,s up e r i o r d i s t o rti on performance, m ulti p l ed i p le x fi l t e r options, 16 dB return loss,and Bode e qu al i z a ti on,as w e ll as op ti on al advanced features such as i ng r ess con tr o l s w i t ch i ng and status m on i t or i ng.Enhanced Gallium NitrideMotorola’s STARLINE BLE100 1 GHz Amplifiers now feature Gallium Nitride (GaN) Output Hybrids to allow for an increased drive level while maintaining existing specifications. The GaN hybrid technology allows for 3 dB of increased drive level over the existing Gallium Arsenide (GaAS) technology. The GaN technology also provides for increased reliabilitythat raises the Electro Static Discharge (ESD) levels by 3kV—putting them at the reliability level of Silicon (Si) technology.High GainThe BLE100 offers h i gh gain, al l o w i ng the operator to ho l d e x i s ti ng a m p li fi e r l oca ti on s d ur i ng system upgrades, r e duc i ng maintenance, i n s t al l a ti on, and po w e r i ng co sts.Return P athH i gh-g ai n return amplifiers p r o v i d i ng24 dBm i n i m u m station gain are a vai l ab l e. Returnpath e qu al i z e r s from 0 to 12 dB can bese l e c t e d. Thermal compensation i s anoptional feature, a vai l ab l e as a p l ug-i n J X P-TH*C, w h i ch s t ab ili z es gain and match o v e rtemperature e x t r em es.I ng r ess C on tr o l S w i t ch i ng(ICS) i n th r eestates i s also a vai l ab l e.T h i s p i n d i od eattenuator c i r c ui t can l o w e r l e v e l s by 6 dB o rby 38 dB w i th a con tr o ll e d s l e w rate f o rm i n i m u m b i t errors. The L I FE L I NE®Broadband L i ne Extender tr an s pond e r(a vai l ab l e d i r e c tly from Opterna AM)andacco m pan y i ng deeper hou s i ng lid ar erequired to operate the I ng r ess C on tr o lS w i t ch from a remote l oca ti on.F eat u r e s10 02 MHz E nh a n c e dG a lli u m Nitrid e (E-G aN)po w e rdoub li ng t ech no l og yH i gh g a i nH i gh output l ev e lM u l t ip le diplex fi l t e rfrequency s p li t op t io n sN -s p li t(5 to 85M Hz /10 4 to 10 02 M Hz)a va il ab l eE a s e-o f-u se e r gono m ic s16 dB return loss60/ 90V po w e r i ngMeets T e lc or d i a GR -10 98-C ore v o l t a g esurge r e qu i r eme n t su s i ng IEEE C62.41surge wa v e f o r msFCC, CENELEC, a ndCCC a pp ro v e dRoHS -c o m p l ia n t mo d e l sa va il ab l eBode equalization(t h e r ma l or a u t oc on t ro ll e d)15 A AC ca p a b ili t yO p t i on a l return pathi ng r e ss c on t ro l a ndstatus m on it o rD i r e c t io n a l coupler –20dB test po i n t sMODELBLE100BLE100 STARLINE® SERIES 1GHz LINE EXTENDERDATA S HEET STARLINE® S ER I E S BLE100 1 GHZ LINE EXTENDERForward P athThe operational gain of the BLE100 i s 34 d B, w i th 16 dB return loss.Output l e v e l con tr o l i s ach i e v e d through the use of an i n t e r s t ag e Bode e qu al i z e r,w h i ch compensates f o rcoa x i al cab l e attenuation changes due t o temperature. E qu al i z a ti on may be con tr o ll e d m anu al l y,w i th a thermal d r i v e un i t(TDU), o r w i th a s i ng l e-p il o t c l o se d-l oop automatic d r i v e un i t,m od e l ADU-* (an al og p il o t) or Q A DU-* (QAM p il o t). Both the ADU and QADU bo ar d s are common to the STARLINE f a m il y o fa m p li fi e r s(w i th the exception of the SLE and MBV3). ADUs use Surface Acoustic W a v e (SAW) fi l t e r s for d e t e r m i n i ng p il o t fr e qu e nc y, i mpro v i ng a mp li fi e r s t a bi li t y over t e mp e ra t u r e. To further ensure system fl e x ib ili t y,i n s t al l a ti on ease, and maintenance, thea m p li fi e r i s e ng i ne e r e d for co m pa tib ili t y w i th standard acc ess o r i es,such as a tt e nua t o r s,e qu al i z e r s, ADUs or QADUs, r e t ur na m p li fi e r s,automotive fuses, and FTEC crowbar c i r c ui t s.The BLE100 uses modular diplex fi l t e r s,w h i ch can be changed for a d i ff e r e n t frequency s p li t as required.The f o ll o w i ng fi l t e r s are a vai l ab l e for use w i th all U S-s t y l e M o t o r o l a RF d i s tr i bu ti ona m p li fi e r s(m od e l s BLE, M B/M BV3, BT):• K-split (5 to 42 MHz/54 to 1002 MHz)• A-split (5 to 65 MHz/85 to 1002 MHz)• N-split (5 to 85 MHz/104 to 1002 MHz)Backward CompatibilityThe BLE100 e l e c tr on i c s package can be m ad e backward co m pa ti b l e w i th theBLE-15A K i t. T he se k i t s contain 50 m il go l dp l a t e d p l a t f o r m a sse m b li es.T h i s makes i tpo ss i b l e for the a m p li fi e r to carry 15 A m p e r es continuous through the i npu t or output po r t s.Block Diagr amSpecifications*Specifications are subject to change without notice.*All specifications are stated as worst-case over temperature unless otherwise noted.1. Operating passband of station.2. Referenced to the average gain across the passband.3. Minimum full gain at 1002 MHz includes loss of equalizer but Bode slope reserves have not been set. Return gain includes loss ofSRE-*-4 return equalizer.4. Includes loss of slope reserves as well as equalizer.5. From midpoint (typical setting is -3 dB at 1002 MHz @ 20 °C).This control should not be used for gain reduction.6. Amount of slope created and cable equivalence of fixed, plug- in interstage equalizer.7. Specified at the housing cable entry facility and includes the loss of 1 dB for the pre-stage equalizer. The return noise figure includesthe station loss preceding the RF hybrid.8. Frequencies that relate the picture carriers or QAM channels to the specified output levels and tilts. QAM channels are virtual (-6 dBdown from analog picture carrier).9. Measured with CW carriers and spectrum analyzer over specified temperature range. References are typical across the band ofinterest. *10. Measured with wave analyzer and synchronous, 100% depth modulated channels. References are typical across the band of interest. *11. Refers only to beat clusters that fall 0.75 MHz and 1.25 MHz above the subject picture carrier.12. Test points should be used with GFAL adapter.13. Match measurement at the station input and output, cable- entry facilities, at the specified passbands for operational gain.14. Measured with the AC bypass current.15. Measured at the power connector.16. Current draw at 24 VDC.17. Stated in RMS continuous.18. Specified for standard NTSC video, where delay is the delta from picture carrier to 3.58 MHz color subcarrier. Reverse delay is in a 1.5MHz bandwidth.19. Typical performance over the stated temperature range in a cascade.20. NTSC 79 Channel forward and 6 channel return, QAM carriers, -6 dB relative to the analog CW carriers.21. Stated specification and performances are referenced with the use of Motorola accessories. The noted parameters will not be supportedwhen third party accessories are employed.22. NPR - Noise Power ratio , is measured at the center frequency of the band of interest with a full noise load23. MER – Modulation Error Ratio – is measured with a BER/MER analyzer and a source using an J.83, Annex datastream.*Specifications are compliant with the test methods as stated in NCTA Recommended Practices for Measurements on CableDATA S HEET STARLINE® S ER I E S BLE100 1 GHZ LINE EXTENDER Ordering Inf or mationDATA S HEET STARLINE® S ER I E S BLE100 1 GHZ LINE EXTENDERMOTOROLA and the Stylized M Logo are trademarks or registered trademarks of Motorola T rademark Holdings, LLC. All other product or service names are the property of their respective o wners.©2012 Motorola Mobility, Inc. All rights reser v ed.365-095-14729 x.4 08/12UNCONTROLLED DOCUMENT - FOR REVIEW ONL Y1 GHz BLE Ordering GuideNotes:1) Not all combinations in the ordering guide are available. This is a guide only. Please see "Ordering Information"in data (page 4) or Customer Print Sheet in pricing tool for a complete list of available models.2) FTECs are included in all models as standard, except for the "vanilla" models, BLE-100*H, which contain thestandard gas tube surge arrestor3) 20A fuses are included in all amplifiers as standard4) ICS and status monitor transponders will continue to be customer configurable options.5) For RoHS models, add "-R" to the end of the model string.。
摩托罗拉对讲机Gp338系列写频操作说明.
Gp328_338系列写频操作说明：1.安装好写频软件之后，运行写频软件。
注意，第一次运行写频软件将会提示你选择COM口。
选择空闲的COM口即可。
2.将摩托罗拉对讲机的写频器接上7-12V的电源，COM插头与原先电脑选择的COM口连接，对讲机口与需要读频或写频的对讲机连接，打开对讲机电源。
3.如图一，点击Read Device....，开始读取对讲机内的频点。
4.如果连接成功的话，将会出现如图二的界面。
当出现界面时，在此界面上任意点点击鼠标，继续读取内容。
或稍等也会自动继续读取频点。
5.读取完毕，照图三操作，将出现如图四界面。
图四即为改写频点的界面。
其中亚音频栏：CSQ为载波静噪（既没有加密），TPL为模拟亚音频，DPL为数字亚音频。
如果没有同频没有干扰或通话保密性不强，一般选择CSQ即可，写好各信道的收发频率之后，点击对话框左下角的“close”关闭。
6.写好各个信道的收发频率之后，照图五操作点击，将出现图六界面。
此对话框的作用是，你在第五步中写了几个信道，则在此也要添加几个信道。
这样你写的频率才能起作用。
比如你一共写了8八信道的频点，则在此也要有八个信道，并将各信道一一对应，如图六，操作完毕，同样点击对话框左下角的“close”关闭。
注：如只是将原先已有有频点修改，则此步不必操作，从第5频直接跳到第7步。
7.操作最后一步，照图七点击，写好的频点将写进对讲机。
写点成功，对讲机将会自动复位，并发出开机时一样的提示音。
8.若要在对讲机间复制频点的话，将母机按第三步将频点读出来后。
再将写频器与需复制频点的对讲机连接，开机，按第七步操作即可将母机的频点拷贝进子机。
（母机、子机必须为同一型号同一频段的机子。
）。
MOTOROLA手持机简介
MOTOROLA手持機簡介前言关于无线电手机部分国内已经有很多介绍文章，本文则是针对军警最爱的专业品牌motorola。
不同于充斥市面上的日本(或仿日)机种，motorola的无线电似乎少有店家贩售，主要因为moto的手机乃针对特殊工作需求所开发，与一般香肠族所使用的手机比起来，moto的手机没有华丽的面板与过多的按键，吸引不了一般人的兴趣。
但是对军警行家来说，moto算是无线电中的顶尖机种，因为在恶劣环境中最需要的就是可*度。
拥有多项军规认证的moto手机一直维持应有的可*水准，成为世界各国军警单位使用最频繁的厂牌。
坚固耐用可*性佳的军规认证手机也由日本市场少量开发，如YEASU、ICOM等厂牌都有出一些令人激赏的手机(如FT50R)，一般市面无线电常都有贩卖，在本文就不另做介绍了。
本文并非为motorola做广告，只为常在恶劣环境工作或休闲的玩家们提供另一项新的选择讯息。
国内市售手机简介台湾无线电尚未开放前，moto机种一直为军警单位独大。
此现象到无线电开放业余使用前后，一般市面上还是日本机的天下，直到最近几年才由玩家与军警单位的要求下由代理商引进贩售。
moto手机价位相差极大，乃为内部芯片与军规系数不同所造成，国内某些特勤单位采购时所附带的加密芯片被美国列为最高机密，需由国务院批准才可贩售。
Talk about低功率，免执照的小型机种，只有一般收发功能，一般无线电玩家称此为玩具机，陆军特训中心采用作为一般通讯用途。
AP10(AP50为附加按钮面板型)，体积132x64x35mm，重量411g1.功率:5W(VHF)，4W(UHF)2.军规系数:EIA RS-316B(撞击，震动，灰尘，湿气测试)3.操作频率:144-146Mhz(VHF)，430-432(UHF)4.EMC外接插座5.模拟式数字加密6.DTMF编译码，静噪数字码DCS编译码，模拟码CTCSS编解碼7.群呼、组呼、单一呼叫8.颜色:灰9.此机种为motorola扩展民用市场所开发，算是moto手机系列里便宜又大碗的机种但因原厂停产与力山公司停止代理的关系，市面上已经少有10.经过实际测试在大雨中持续操作仍然正常，一般人身高度跌落坚硬地面仍然正常。
GP68 对讲机基本操作说明和提高接收灵敏度的改进
MOTOROLA GP68 静噪电路的改进
bg1ftc
MOTOROLA GP68是一款非常专业的手台，好用、耐用、功能全，很多HAM都以为它没有GP88灵敏度高、功率大，其实从技术指标上看是不相上下的，只是GP68的静噪过深罢了，怎样解决呢，很简单，只需要一个贴片电阻就OK了，4.7K的，并在R62（7.5K）电阻上即可，R62在高频板的背面，改动后静噪开启灵敏度得到很大的提高，原理是将静噪取样频率相应提高，当然是要超过20KHz 的，原本就超过了，只是再高一点。
再试试，是不是感觉比GP88还好呢！
要注意，在安装时要注意功放管的散热硅脂不能少啊，如果原来的已经干涸了，最好涂上一些新的。
特附上此图，画红圈的电阻即是R62。
适用于所有V、U段GP68.。
摩托罗拉对讲机A8扩频方法说明
摩托罗拉对讲机扩频技术分享之摩托罗拉magone A8扩频方法（图）RX锁相环频率调谐1。
将接收机到适当的调谐频率。
2。
在测试点TP1检测输出电压。
3。
使用陶瓷刀具，调整C710调谐电压5.0V + / - 0.1V。
TX锁相环频率调谐1。
将收音机到适当的调谐频率。
2。
在测试点TP1检测输出电压。
3。
使用陶瓷刀具，调整c722调谐电压低于5.0V + / -0.1V。
适用于原装摩托罗拉对讲机型号为MAGONE A8摩托罗拉magone A8对讲机扩频方法时间:2012-08-22 13:31来源:武汉易达通点击: 2002 次第一步：软扩频注意事项：1、打开软件2、把写频线USB或COM口端连上计算机3、按住中间那个带小圆点的键（就是ＰＴＴ键下面那个键），开机4、你会依次听到1声嘟响，连续2声嘟响，连续3声嘟响，当你听到1声嘟响时，轻开中间那个带小圆点的键（就是ＰＴＴ键下面那个键第一步：软扩频注意事项：1、打开软件2、把写频线USB或COM口端连上计算机3、按住中间那个带小圆点的键（就是ＰＴＴ键下面那个键），开机4、你会依次听到1声“嘟”响，连续2声“嘟”响，连续3声“嘟”响，当你听到1声“嘟”响时，轻开中间那个带小圆点的键（就是ＰＴＴ键下面那个键），这是指示灯为橙红5、把写频线另一插入A8数据口中6、读&写频都要先关机再按1-5操作准备工具：电吹风、平口刀（大小各一把）、小十字刀、尖嘴钳、GY561频率计、已经置好频的电台（本人用的是欧讯KG_UPD1P双段手台）首先拆机，拆掉天线，旋钮和中间的环形螺帽。
（小窍门：先用小平口刀，再用大平口刀，这样两个帽帽变形最小）再用大平口起刀用里撬起电路板，（小窍门：因为机器外壳较硬，平口刀不容易插入，可用电吹风，将温度调到最高档上，对外壳底部进行适当加热后，请注意不要太热了，吹上半分钟即可，然后再撬）注意要在中间哦用十字刀按下线路板上的螺丝，个别难拧的不要强拧，可用尖嘴钳解决之，在调整电位器之前，用记号笔标记电位器初始位置，用小平口刀把图示的线圈下的2个电位器逆时针调2-5度（U低顺时针调整）图中（上电位器调整接收，下电位器调整发射）先调整发射，先调整好电位器，将频道置于设定频道上，将线路板放回保护板上，再接上电池，打开GY561频率计，按住A8 发射PTT键，用GY561频率计测定发射频率，然后进行反复微调，直到发射频率为设定频率为止（如果没有打开GY561频率计，可用已经置好频的电台代替，电台用直频进行测试，当然我不建议你用这种方法，因为你不知道发射频率是大了还是小了）(责任编辑：武汉对讲机)。
托罗拉T4508民用对讲机
频 率 : 458－470MHz 信道数量 : 8 个信道 外形尺寸高(H)×宽(W)×厚(D) 203×63.2×35 毫米 重 量 : 带镍氢电池 277 克 平均电池寿命 : 使用镍氢电池：13 小时 使用 AA 碱性电池：22 小时 通话距离 : 最长 9 公里
摩托罗拉 GP338 常规对讲机
对于需要随时保持联系的专业人士来说，16 信道的 GP328 堪称是实用的无线电对讲机解决方案。此款实用的无线电对 讲机有助于提高工作效率，不仅使用户可以随时保护通讯联
系，而且还对用户的使用进行合理的安排，使他们可以集中 精力于自己手边的工作。 信道间隔(12.5/20/25KHz) 采用 X-PAND 专利技术使话音更清晰 16 条信道(GP328) 紧急报警功能 电池电量指示 接收信号强度指 增强 MDC 1200 信令功能 超时计时器 繁忙信道关闭 发射机频率 136-174/300-370/330-400/403-470/450-527MHZ 频率稳定度(-30°C~60°CRef) +/-0.00025% 调制限制 12.5KHz 时±2.5/20KHz 时±4.0/25KHz 时±5.0 FM 交流声及噪声 -40dB 传导/辐射放射 -66dBw 调制 FCC 型 12.5KHz 时 11KOF3E/25KHz 时 16KOF3E 音频响应(自 6dB 倍频程预加重 300-3000KHz) +1 至-3dB 音频失真 3% 接收机频率 136-174/300-370/330-400/403-470/450-527MHZ
多的机型。 通讯频率：409MHz-410MHz，20 个通话频道，附加 38 个静音
moto写频说明
说明1、GM300是MOTOROLA GM300、M120 150MHz及400MHz车载台专用的写频软件，要在软盘上拷贝才能正确运行。
于MS-DOS状态下操作。
操作路径如下：A：（光盘或硬盘盘符）：\MOTOROLA\GM300\GM300 回车2、GM300A是MOTOROLA GM300、M120 350MHz车载台专用的写频软件，要在软盘上拷贝才能正确运行。
于MS-DOS状态下操作。
硬件要求为486及以下微机即可。
操作路径如下：A：（光盘或硬盘盘符）：\MOTOROLA\GM300A\GM300A 回车3、SM50是专用于MOTOROLA SM50车载台的写频软件，要在软盘上拷贝才能正确运行。
操作命令如下：A：（光盘或硬盘盘符）：\MOTOROLA\SM50\MAIN 回车。
4、GP88是专用于MOTOROLA GP88、GP300对讲机的写频软件，要在软盘上拷贝才能正确运行。
操作路径如下：F（光盘或硬盘盘符）：\MOTOROLA\GP88\P 回车GM950写频软件可用于MOTOROLA GM950e 、GM950i、GM950plus 车载台的写频。
在写频菜单中选择即可。
于WIN 9X 状态下操作。
5、GP88S写频软件是专用于MOTOROLA GP88S对讲机的写频软件。
于WIN 9X 状态下操作。
6、GR1225是专用于MOTOROLA- GR1225中转台的写频软件。
于WIN 9X 状态下操作。
7、GP-2000是MOTOROLA GP-2000专用写频软件，于光盘上直接安装即可。
于WINDOWS状态下操作。
Motorola系统双频网参数的设置及调整
Motorola系统双频网参数的设置及调整GSM900/1800双频网是网络容量和网络覆盖两方面需求相互融合的最佳方法之一，而其主要功能的实现极大地依赖于GSM双频无线参数的设置，这些参数主要包括小区选择/重选，双频话务切换以及另外一些方面的控制参数。
笔者将在900MHz和1800MHz无线传播特性和双频网组网原则的基础上，重点与大家探讨一下关于Motorola系统双频网参数的设置及调整，以供参考。
一、双频网系统无线传播特性我们知道，不同频率的无线电波有着不同的波长，而不同波长信号在空间传播时有着不同的路径损耗（Path Fading），波长越长，遭受的衰耗越小。
理论上，1800M信号比900M信号在各种环境中的传播衰耗要大6-10dB，而在实际中，由于受到地形地貌的影响，这种损耗的差距还会增大。
因此这就造成了1800M小区在相同环境下覆盖范围仅相当于900M小区的50%-70%。
另外，根据GSM规范，1800M手机发射功率为30dBm（1W），而900M手机发射功率为33dBm（2W）。
相对同种材料的天馈线系统，DCS1800的天馈线损耗比GSM900高2dB，而且1800M信号受建筑物的阻挡作用更加严重，穿透损耗也比900M信号要大。
二、双频网系统的组网原则在双频网中，如何在两个频段的网络中进行话务控制及分配是确立建网原则和网络运行的依据。
1800M系统的引入可采用单独组网或双频网混合组网方式，而在实际操作中，我们一般采用后一种方式。
双频系统的无线传播特性也就决定了这种混合网的组网原则：以900M 系统为依托，建立900M信号的无隙覆盖，同时把1800M系统作为辅助部分，充分吸收话务，组成一个双层网络结构。
根据这个基本原则，我们可制定和遵循以下具体原则：1．由于1800M覆盖范围小，在建网初期有较多的空闲信道，信号干扰少因此我们可根据需要将1800M作为优选频段，使双频手机尽可能进入1800M网，在优选频段上建立呼叫，减少900M网负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摩托罗拉(Motorola) GP68 MOTO 扩频
摩托罗拉
以下是BG7RDB/曾山的扩频方法，感谢他的无私奉献！让更多的ham能ham起来。
本人就自己扩U低段GP68时遇到的问题作些补充，希望大家都能顺利写频。
GP68用的写频器目前可以提供，价格18元一个！（也可写MOTO的其他的机型）
一、写频头的接法和一点小的修改：
3.5插头的定义为：根部接GND，顶端接DATA（BUS+），中间不用接。
写频插到手台的SCI口（手咪口下方）
插头如果太大请将前部橡胶稍微削小一点，否则有的时候会插不到位，
造成写频失败！
二、扩频的步骤:
首先，将25针打印口的第6针和第11针短接.
1.在DOS下打开TK软件.
2.按下1
3.按下F
4.按下R
5.输入38后回车.
6.最后按下P后再按回车键.
7.扩频完成！
三、调整偏频的方法:.
我用的CP50软件版本是R03.00.00，写频器插在电脑的COM1口，操作如下：
1、在纯DOS下运行CP50，按回车键进入主菜单。
2、设置COM口：我用的版本默认是COM2口的，不知道别的版本是否如此。
按F9-F3，再按两次TAB键，接着用上、下方向键选择相应的COM口即可。
（我这里选的是COM1），最后按一次ESC键返回主菜单。
3、调整：在主菜单下按两次F2键，稍等后按F5，会出现一个0-127的进度条，
且右下角显示频率403.1750MHZ（U低段机），把频率计放在手台旁边，按F6键为试发射，再按F6键是停止发射。
结合频率计来调整0-127之间的
数值使得手台此时的发射频率为403.1750MHZ即可。
4、保存：按F3-F2，此时会出现一个进度条，这是在读手台数据，完了
以后按F8，再按F2，又会出现一个进度条，这是在写数据到手台上。
（保存数据这一步好象和别人不同，我这里需要读出手台数据才能写进去大家可以自己试一下，但我这确实是这样操作才能写进去的）
注意事项：
1、调整频率时一定要按F6试发，否则存储后的数据不会被改动。
2、手台不要离电脑太近，特别是笔记本，否则有可能损害电脑。
3、手台要装上天线，并且保证电池有足够的电量，建议选择小功率来试发。
水平有限，显得罗嗦了点，请大家多包涵！如有不妥欢迎指正。
最后祝大家扩频成功，通联愉快！ BG7RDB/曾山 73！ 2006.10.18晚于家中！
以下是另外
一种方法，
提供者是
BG1LKL，感谢
他的无私奉
献
GP68电脑写
频接口定义
本帖隐藏的内
容需要回复才
可以浏览
补充：3.5头
叉
在 SCI
孔，写频器
232的不能
写，要用有
写。
GP68TK.rar (172.46 KB)
GP68调
整.rar (64.51 KB)
从主菜单
F2-F2-F5的菜单，(U低段）右下有403.1750Mhz
的，F6试发用频率计和左
右调
0----127，调到频率计上
显示403.1750MHz
准确
后，
F10-F10-F10回到主菜单，F3-F8保存退
出。
[本帖最后
由 bg4epx 于 2007-9-2
辑 ]
我也知道，人的一生只有一次！所以我加倍珍惜！珍惜活着的每一天
TOP
bg4epx
超级版主 UID
425 帖子 6792 精华
22 积分 30189 威望 2814 阅读权限
150 来自 中国.上海 在线时间
3727
3楼
发表于 2007-9-2 11:23 | 只看该作者
第3种方法：提供者BG1GLZ ，感谢他的无私奉献！
Gp68扩频用常规的写GP88的写频线都可以写，不用busy ＋线的
最简单的，一个MAX232就可以搞定，我已经帮哥们扩了三台了，都正常，
不过扩完之后，由于机器本身的个体差异，频率范围上限一般从400-440或400-449之间不等
