多路无线遥控开关-315M

315M无线模块数据传输

315M无线模块数据传输常用的近距离无线传输有很多种方式：1）CC1100/NRF905433MHz无线收发模块；2）NRF24012.4GHz无线收发模块；3）蓝牙模块；4）Zigbee系列无线模块；以上1/2/3模块，一个大概要几十块钱，一套加起来要一百多块，4就更贵了，单个就要上百块钱。

而常用的315M遥控模块就便宜很多了，收发一套淘宝上才卖8块钱。

这种模块用途极其广泛，例如遥控开关/汽车/门禁/防盗等，大部分是配合2262/2272编解码芯片实现开关的功能。

如果能够利用315M模块实现数据传输，透明传输串口数据，那将是无线数据传输最廉价的方式。

就是这种模块，不带编码解码芯片的，淘宝价一套8块钱：发送电路图，使用声表，工作稳定：接收电路图，超外差接收，用了一片LM358：试验一：单片机串口发送端TX直接接315M发送模块的TXD，另外一个串口的接收端RX直接接315M 接收模块的DATE输出端：结果如上图所示，串口发送单字节0x50的时候，串口TX端的波形如上图上半部分所示，一个开始位，一个停止位，8个数据位（低位在前高位在后）。

下半部分是通过315M模块无线传输之后，在串口接收端RX收到的波形。

接收下来之后，发现数据传输错误，发送0x50，收到的是0x05，发0x40收到0x01，发送0x41收到0x50，发送0x42收到0x28。

传输错误的原因：在有数据时候，波形是正确的。

但是串口TX端在空闲的时候，是高电平状态，而通过315M无线传输之后，空闲时候却是低电平状态！结果就是接收电路读出的数据错开了一位，数据传输错误。

试验二：串口TX经过反相后，再通过315M模块传输，接收端再反相一下，电路图如下：这次数据传输成功了！1）在1200bps和2400bps速率下，在数据传输期间，数据是正确的，但是数据发送完成后，接收端会收到一大堆的乱码；2）在4800bps速率下，首字节丢失，其他字节传输正常，发送完成后仍然跟着一堆乱码。

15.14、 315M无线模块扫描实验

315M无线模块扫描实验前面“按键检测”章节我们介绍了STM32的IO口作为输入功能的使用方法，本章节我们以315M无线模块扫描为例继续讲解IO相关知识，通过本节的学习，你将了解到STM32的IO口作为输入实现无线控制的功能。

本节分为如下几个小节：4.14.1 315M无线模块实验的意义与作用4.14.2 实验原理4.14.3 硬件设计4.14.4 软件设计4.14.5 下载与验证4.14.6 实验现象z意义与作用STM32的IO口在前面的流水灯实验、蜂鸣器实验和按键检测实验中已经有了详细的介绍，这一节我们讲结合STM32的库，描述如何设置STM32的GPIO口与315M无线模块的连接与使用。

这一节，我们将通过神舟IV号板载的315M无线模块上4个按键，来控制板上的蜂鸣器和4个LED（LED1~4），按下任一个按钮，对应的LED1~4点亮，同时蜂鸣器会鸣响，还会在串口输出按键或无线控制的提示信息。

z实验原理这个例程的实验原理主要是通过神舟IV号上的315无线模块，接收315M无线遥控上的4个按钮（遥控上的A、B、C、D键），控制蜂鸣器和4个LED灯的点亮和关闭状态。

具体的对应关系如下：现象操作备注LED1亮其它LED灭神舟IV号板载KEY1按键被按下或者315M无线遥控的按键A被按下LED2亮其它LED灭神舟IV号板载KEY2按键被按下或者315M无线遥控的按键B被按下LED3亮其它LED灭神舟IV号板载KEY3/TAMPER按键被按下，或者315M无线遥控的按键C被按下LED4亮其它LED灭神舟IV号板载KEY4/WAKEUP按键被按下，或者315M无线遥控的按键D被按下蜂鸣器鸣响 315M无线遥控的按键任意键被按下同时串口会有打印提示z硬件设计神舟IV号开发板板载了315M无线模块，可以接受遥控器的信号，当遥控的一个按键按下时，对应的无线模块的D0~3管脚变为有效。

需要指出的是，无线模块当输出为高电平有效，经过三极管放大取反以后并为低电平有效，再将这些送给神舟开发板的STM32。

四路无线遥控开关设计毕业设计论文

四川托普信息技术职业学院毕业设计论文四路无线遥控开关学生姓名：谭刚学生学号： 0902010301专业方向：电子信息工程技术指导老师：王跃进指导单位：电子与通信系2011年11月14 日摘要介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。

该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。

本设计采用315M稳频无线电遥控组件及其他外围设备。

组装的遥控开关，可对4路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路。

该无线遥控开关电路可控制4路开关，可在中短距离（≤30米）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。

无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备，关键词：继电器；无线电；遥控引言近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。

而无线通信技术又有着集成化，低功耗，易操作的发展趋势。

目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。

无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。

该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。

第1 章设计任务分析1.1 设计要求设计实现四路无线遥控开关，对室内范围内的受控对象进行无线遥控，通信利用无线射频芯片CD4013实现，工作频率433MHz，遥控距离10m以上。

可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。

315m接收原理

315M接收原理解析简介315M接收原理是指在无线通信中，接收315M频率的信号的基本原理。

本文将详细解释315M接收原理，并确保解释清楚、易于理解。

无线通信基本原理在开始详细解释315M接收原理之前，我们先了解一下无线通信的基本原理。

在无线通信中，数据通过无线电波传输。

发送方将待传输的数据转换成无线电频率的信号，经过无线电信道传输到接收方，接收方再将信号转换为数据。

无线电波的传输基于电磁辐射，主要通过调制和解调技术实现。

调制是将数据转换为载波信号的过程，包括调幅（AM）、调频（FM）和脉冲编码调制（PCM）等技术。

解调是从接收到的无线电波中恢复出原始数据的过程，包括解调、解调、解调调制和解调解调调制等技术。

315M接收原理详解1. 接收器结构315M接收器通常由天线、RF放大器、混频器、中频放大器、检波器、解调器和输出器等组成。

•天线：用于接收无线电信号。

它可以是螺旋天线、印制贴片天线、针脚天线等。

•RF放大器：接收到的微弱无线信号通常比较弱，RF放大器可以将信号放大到适合后续处理的水平。

•混频器：将接收到的无线信号与本地振荡器产生的信号混合，得到两个频率之差的信号。

•中频放大器：放大混频器输出的中频信号。

•检波器：将中频信号转换为低频信号，去除无线电信号的调制部分。

•解调器：将低频信号解调为原始的基带信号。

•输出器：将解调后的基带信号输出供后续处理。

2. 频率选择在315M接收原理中，一般会使用滤波器来选择特定频率范围内的信号。

滤波器可以通过电子元件实现，如电容、电感和电阻等。

315M接收器通常会使用窄带滤波器，将接收信号限定在315M附近的频率范围内，以过滤掉其它频率的干扰信号。

3. 信号放大和混频接收到的微弱无线信号通常需要经过放大器放大，以增加信号强度。

RF放大器可以将信号放大到适合后续处理的水平。

放大后的信号经过混频器与本地振荡器产生的信号混合，得到两个频率之差的信号，即中频信号。

通过混频，可以将接收到的信号转换到一个更方便处理的频率范围内。

315M433M无线发射接收模块讲课稿

315M433M无线发射接收模块315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

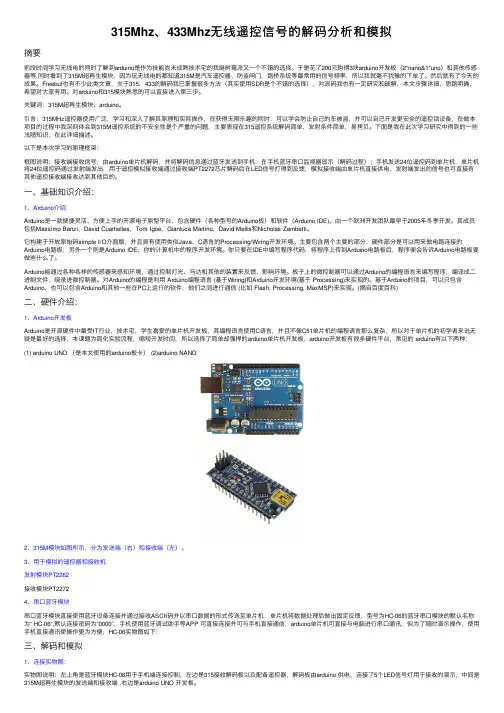

315Mhz、433Mhz无线遥控信号的解码分析和模拟

315Mhz、433Mhz⽆线遥控信号的解码分析和模拟摘要前段时间学习⽆线电的同时了解到arduino是作为技能尚未成熟技术宅的我继树莓派⼜⼀个不错的选择。

于是花了200元购得3块arduino开发板（2*nano&1*uno）和其他传感器等,同时看到了315M超再⽣模块，因为玩⽆线电的都知道315M是汽车遥控器，防盗闸门，路桥系统等最常⽤的信号频率，所以我就毫不犹豫的下单了。

然后就有了今天的成果。

Freebuf也有不少此类⽂章，关于315，433的解码我已掌握很多⽅法（其实使⽤SDR是个不错的选择），对滚码我也有⼀定研究和破解，本⽂步骤详细，思路明确，希望对⼤家有⽤。

对arduino和315模块熟悉的可以直接进⼊第三步。

关键词：315M超再⽣模块、arduino。

引⾔：315MHz遥控器使⽤⼴泛，学习和深⼊了解其原理和实际操作，在获得⽆限乐趣的同时，可以学会防⽌⾃⼰的车被盗，并可以⾃⼰开发更安全的遥控锁设备，在做本项⽬的过程中我深刻体会到315M遥控系统的不安全性是个严重的问题，主要表现在315遥控系统解码简单，发射条件简单，易拷贝。

下⾯是我在此次学习研究中得到的⼀些浅陋知识，在此详细描述。

以下是本次学习的原理框架：框图说明：接收端接收信号，由arduino单⽚机解码，并将解码信息通过蓝⽛发送到⼿机，在⼿机蓝⽛串⼝监视器显⽰（解码过程）；⼿机发送24位遥控码到单⽚机，单⽚机将24位遥控码通过发射端发出，⽤于遥控模拟接收端通过接收端PT2272芯⽚解码后在LED信号灯得到反馈，模拟接收端由单⽚机直接供电，发射端发出的信号也可直接有其他遥控接收端接收达到其他⽬的。

⼀、基础知识介绍：1、Arduino介绍：Arduino是⼀款便捷灵活、⽅便上⼿的开源电⼦原型平台，包含硬件（各种型号的Arduino板）和软件（Arduino IDE)。

由⼀个欧洲开发团队最早于2005年冬季开发。

其成员包括Massimo Banzi，David Cuartielles，Tom Igoe，Gianluca Martino，David Mellis和Nicholas Zambetti。

315MHz遥控器固定码信号分析和重放

315MHz遥控器固定码信号分析和重放某宝上买了⼀个可以发射固定码信号的 315 MHz 遥控器和 315 MHz 的超再⽣接收模块，这⾥尝试录制并解析⼀下发散的信号。

使⽤⼯具HDSDR + RTL-SDR + 遥控信号器 + Audacity信号分析遥控器⼀共有 A、B、C、D 四个按键，每个按键对应不同的信号载波分别录制好四个信号。

型号为 2262，也就是 PT226X 的 ASK/OOK 编码格式。

信号录制⾸先分析按键 A 的信号，设置带宽为 192000000Hz，中⼼频率为 315078463Hz。

按住遥控器A键，HDSDR 的左下⾓的 O 键进⾏录制。

结束录制后找到默认存放⾳频⽂件的⽂件夹，将其导⼊到 Audacity 中。

设置采样率为288000Hz，显⽰⽅式为宽波形（dB）.放⼤之后就可以看到每⼀个ASK编码后的信号，中间的间隔时间相同。

信号分析找到其中⼀个信号：按照 PT2262 的数据位构成进⾏解析信号：同步码占4 bit，地址位占8 bit，数据码占4 bit，停⽌码为 1a，就可以解析出来相应的数据表⽰：类似的可以解出 B、C、D 的数据表⽰：hackcube 测试这⾥测试⼀下 hackcude 的信号截获功能，以及分析重放时的数据表⽰是否和遥控时的⼀致。

连接上 hackcube 的 wifi 之后，浏览器访问 192.168.5.1 ，切换到 RF 选项卡，按下遥控的按钮，cube 就会⾃动检测到信号的函数类型以及数据。

在 HDSDR 上也可以看到 315 MHz 附近处有⼀个波峰，接着和上⾯的步骤⼀样：录下信号在 Audacity ⼯具⾥进⾏分析。

若想要 hackcube 重放的信号的位置和遥控器的信号位置⼀致，可以在设置⾥更改中⼼频率，如下可以看到这⾥获取到的信号的数据为0010，和上⾯⽤遥控器录下的信号完全⼀致。

PT2272-M4 信号接收使⽤ PT2272 芯⽚超再⽣模块进⾏信号接收，根据信数据码的不同在 D0、D1、D2、D3 进⾏解码，1 表⽰⾼电平；0 表⽰低电平；F 表⽰悬空填坑根据振幅的占空⽐来表⽰ 0 和 1，编码之后和原信号⼀致。

基于315m无线模块的PT2262-PT2272工作原理分析

基于315m无线模块的PT2262/PT2272工作原理分析315M无线模块参数介绍数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～+85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262或者SM5262等编码集成电路配接时，直接将它们的数据输出端第17脚接至数据模块的输入端即可。

数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

当电压大于l2V时功耗增大，有效发射功率不再明显提高。

这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。

天线最好选用25厘米长的导线，远距离传输时最好能够竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的一半甚至更少，这点需要开发时注意。

数据模块采用ASK方式调制，以降低功耗，当数据信号停止时发射电流降为零，数据信号与发射模块输入端可以用电阻或者直接连接而不能用电容耦合，否则发射模块将不能正常工作。

数据电平应接近数据模块的实际工作电压，以获得较高的调制效果。

发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。

315M无线通讯模块

315M/433M接收解码模块说明
-关键词：遥控器，编码器，解码器，解码模块，滚动码解码器，固定码解码器，学习码解码器，智能家居灯控解码器，安防解码器，嵌入式解码器，嵌入式解码模块。

1．特性说明
●采用高灵敏度的接收芯片，接收灵敏度可达-107dBm
●可解12bit固定码，20bit学习码，滚动码
●透明转换传输，标准UART接口，
●功耗低
●宽压供电
●结构简单，安装方便
2．应用领域
●智能家居
●遥控键盘
●遥控玩具
●远距离RFID
●遥控门
3．模块结构图
模块板框尺寸：
模块实物图：
4．引脚功能说明引脚图：
5．电气特性
6．典型应用电路
以上是RF-315M-1的模块跟其他类型的MCU标准TTL电平串口通讯，注意需要交叉。

以上是RF-315M-1的模块跟PC电脑之间的通讯，需要使用232的电平转换芯片，注意信号线需要交叉。

8．封装尺寸图
9．支持与服务
9．1．针对产品如何使用，提供技术指导；用户无需了解射频知识和编码知识，即可快速开发产品推上市场
9．2．如果在运输中造成损坏，请第一时间与我们联系，请返回并无条件免费更换9．3．产品保质一年，永久保修，期间如因人为损坏（短路），请返回仅收成本费即可更换
9．4．遇到问题，请及时向我们反馈细节，欢迎在线交流，必要时会主动电话技术交流9．5．提供定制化服务，电路定制化和程序定制化。

9．6．技术扣扣：二七四九七六三六五一
158+58=216。

315M 433M无线遥控接收芯片射频模块MG1866A

条件
fRF=4.8970MHz fRF=6.7458MHz
fRF=315MHz,VDD=3.3V fRF=315MHz,VDD=5V fRF=433.92MHz,VDD=3.3V fRF=433.92MHz,VDD=5V VSHUT=VDD fRF = 315MHz / 2kbps fRF = 433.92MHz / 2kbps fRF = 315MHz fRF = 433.92MHz
最小
2.0 -40 1
典型
3.3
最大
5.5 +125
单位
V ℃ m V/μs
3.2 极限参数
符号
VDD VIN TJ TSTG TSDR VHBM
参数
电源电压[1] 接口电压
结温储藏温度焊接温度 ESD等级[2]
条件
持续至少 30 秒人体模型（HBM）
最小
-0.3 -0.3 -40 -65
-8
3.4 3.47 3.76 3.87 0.01 -113 -113 350 350 0.86 0.43 -20 30
最大
5.5
单位
V
MHz
MHz
10
kbps
mA
mA
mA
mA
µA
dBm
dBm
kHz
kHz
MHz
MHz
dBm
µVr/m s
290
kΩ
5.2
6.7458 （433.92M）
145 ±100
4 3
RSC = 50Ω ANT pin, RSC = 50Ω
fT
晶体振荡器频率
ZCTH IZCTH(leak)
CTH Source Impedance

十二路无线遥控开关说明书

十二路无线遥控开关说明书-上普达（全功能型）◆功能特点⑴本产品主要应用于遥控工业电器、电机正反转、电动门、工业照明等领域。

⑵具有多路或单路全功能型输出控制，输出为开关量。

⑶根据改变遥控手柄按键对码方式来进行全功能切换，及点动功能、自锁功能、互锁功能、点动+互锁功能。

⑷接收灵敏度高，距离在50m_100m以上（开阔地）。

⑸采用编码无线遥控控制技术，无方向性，抗干扰能力强。

⑹安装方便适用面广，采用大功率继电器，每路可控制上千瓦电器等设备。

◆技术指标工作电压：DC12V发射频率：315MHz（编码4.7M振荡电阻）编码类型：编码学习型接收频率：315MHz遥控距离：50m_100m（开阔地）接收灵敏度：≥-95dB工作环境：－20℃〃50℃工作方式：（全功能型）最大负载：7A/路外型尺寸：长93mm 宽73mm 高16mm固定尺寸：孔径φ3.0mm 两孔心间距长88.7mm 、宽43.2mm◆使用方法⑴连接控制设备，接通DC12V电源，电源指示灯亮。

⑵遥控器清除：长按学习键，指示灯亮后闪烁5下表示清除成功。

⑶遥控器学习：按一下学习键松开，指示灯亮后按手柄1、2、3、4 任意键进行学习，指示灯闪烁5次表示学习成功。

⑷按不同手柄键来调节所需开关功能，按手柄进行遥控控制。

手柄1键学习：自锁功能手柄2键学习：点动功能手柄3键学习：互锁功能手柄4键学习：点动功能+互锁功能◆接线说明◆注意事项◆⑴请勿带电操作，待安装好各电路后通电。

◆⑵所接负载功率应小于开关的最大功率，严禁短接或过载。

315M遥控电路设计

315M遥控电路设计OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

align=left> ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440 MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百K Hz,此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

工作模式选择通过MICRF002的第16脚（SWEN）实现。

正常315M无线遥控C51解码程序

可以正常使用315M无线遥控C51解码程序/*315M无线解码程序*//*无线码宽电平脉冲时间1.8ms，低电平脉冲时间600us，同步码低电平时间18.6ms P1口接LED显示接收到的无线码的最后一字节数据MCU：STC12C4052，12MHzOSC，调试通过*/#include <stc12c4052.h>#define uchar unsigned char#define WUXIAN P3_2 //无线信号输入脚#define _rlcar_(RX) CY=RX&0X80 //RX带进位左移1位，数据放入ACC uchar bdata wx_data0,wx_data1,wx_data2; //存储24位无线数据uchar data wx_code0,wx_code1,wx_code2;uchar data wx_count,wxcount_buf; //低电平时间计数器uchar data wx_bit; //无线码位数uchar data t_10ms;uchar data t_500ms;bit tb_flag; //同步码接收成功标志bit wx_ok; //无线码接收成功标志bit wx_sta; //无线信号输入脚的高低电平状态void mcu_initialize() {WDT_CONTR=0x00; //关闭看门狗AUXR=0; //定时器0和1设为传统8051速度，12分频P1M0=0;P1M1=0x0; //P1为准双向口P1=0;P3M0=0x04;P3M1=0x00; //P3.2设置成输入脚TR0=0;TH0=0x9c;TL0=0x00; //100us中断一次TMOD|=0x02; //设置T0为自动装入的8位定时器ET0=1; //允许T0中断EA=1;TR0=1; //启动T0}void main() {mcu_initialize();while(1);}void decode() {if(WUXIAN) { //检测无线I/O口为高if(!wx_sta) {wx_sta=1; //无线信号从低变高wxcount_buf=wx_count;if(tb_flag) { //同步码标志为1if((0x02<wxcount_buf)&&(wxcount_buf<0x08)){ //低电平脉宽范围在200us 到800us之间CY=1;}else if((0x0d<wxcount_buf)&&(wxcount_buf<0x14)){ //低电平脉宽范围在1.3ms到2ms之间CY=0;}else{ //干扰码loop2:wx_count=0;wx_bit=0;wxcount_buf=0;tb_flag=0;return;}_rlcar_(wx_data0); //移位寄存器，接收一位数据wx_data0=ACC;_rlcar_(wx_data1);wx_data1=ACC;_rlcar_(wx_data2);wx_data2=ACC;if(++wx_bit==24){ //接收完24位码，接收成功标志wx_ok置1tb_flag=0;wx_bit=0;wx_ok=1;wx_code0=wx_data0;wx_code1=wx_data1;wx_code2=wx_data2;P1=wx_code0; //p1口接LED显示数据}}else {if((0x87<wxcount_buf)&&(wxcount_buf<0xc8))tb_flag=1; //抵电平脉宽范围在13.5ms到20ms之间，把同步码标志置1 elsegoto loop2;}}}else {if(wx_sta) {wx_count=0; //无线信号从高变低，清零低电平脉宽计数器wx_sta=0;}elsewx_count++; //无线信号为低电平，低电平脉宽计数器加1}}void timer0_isr() interrupt 1 {decode();if(++t_10ms>=100){ //P3.7口接的LED以0.5s的速度闪烁t_10ms=0;if(++t_500ms>=50){P3_7=!P3_7;t_500ms=0;}}}。

315M、443M无线遥控波形分析及STC单片机解码

最近想做无线遥控，在网上没有找到好的资料，要想做好无线遥控，就要清楚无线遥控的波形，最好用示波器，但太贵了，自己动手先做一简单的示波器，利用声卡当示波器，很好用，对红外遥控、315M/443M无线遥控、51单片机串口分析等足够用了。

下面是我做的图片：1、硬件（音频线1根，万用表表笔1付）；2软件。

这就是硬件，一根音频线各和两只表笔。

（10元钱不到）双通示波器表笔接测式端，屏蔽线接地。

音频线插头插入“话筒输入端”这是软件CoolEdit2.0值得注意的是接收到的波形图是通过声卡后反了相的，可以通过软件编辑反相，能接收到发送的波形图，就好办了，对波形图分析，就可以解码，可以根据对波形图分析理解，找到你自己的解码方式。

这是用声卡示波器对315M/443M无线遥控接收到的波形图：通过对波形的分析，好像是很乱，这就是为什么很多初学者无线遥控解码失败的原因，在没有接收到无线遥控信号时，也有一些乱的波形，有些朋友想用315M/443M无线遥控模块做串口通信，结果发现接收到很多乱码，而且不停的接收到。

你会看到波形有突然的变化，放大后，你就会发现有一定的规律，首先有一段比较长的波形，通过软件可以看出有多少ms(大概13ms),这就是同步码，后面有25短的波形，这就是PT2262的编码格式。

首先要识别出同步码，这个很关键，我们在做发射编码时也要做这个，一般为10-20ms，这是区别于乱码的标志。

下面说说我是怎样解码的，利用51单片机，接收信号接到P3.2，用下降沿外部中断。

检测每2次下降沿中断的时间，用T1计时；每2次下降沿之间的高电平段的时间，用T0计时；这是常用的PT2262的格式，首先要检测到同步码，每两次中断的时间大于（T1计时）12ms；检测到同步码后才开始解码，如果接收到的高电平在450us左右为“0”；如果接收到的高电平在1300us左右为“1”；这样我们就能解码了。

这是我的解码程序：#include <STC12C5A60S2.h>#include <intrins.h>#include<stdlib.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned intuint INT0_H_timer=0;//两个下降沿之间的高电平宽度uint INT0_L_timer=0;//两个下降沿总宽度bit DBM =0;//同步码标志long DATA=0;//取得24位数据(暂存)；long DATAZ=0;//取得24位数据(比较暂存)；long DATAX=0;//取数据uchar DATA_x=0;//取数据次数；//uint INT0_H[24]={0,};uchar TY=0;//连续取数标志void InitTimer0(void)//T0用于计两个下降沿之间的高电平宽度{TMOD |= 0x09;//T0加门控计高电平宽度TH0 = 0x00;TL0 = 0x00;ET0 = 0;//关T0定时中断TR0 = 1;TF0=0;//溢出清0}void InitTimer1(void)//T1用于计两个下降沿总宽度{TMOD |= 0x10;TH1 = 0x00;TL1 = 0x00;ET1 = 0;//关T1定时中断TR1 = 1;TF1=0;//溢出清0}void INT0_int()//外部中断初始化{IT0=1;//下降沿EX0=1;EA=1;}void main(void){uchar x=12,y=0;// AUXR &= 0x7F; //定时器时钟12T模式InitTimer0();InitTimer1();INT0_int();TH0=10;TL0=10;while (1){P0=DATAX;}}void INT0Interrupt(void) interrupt 0{INT0_L_timer=TH1*256+TL1;//两个下降沿总宽度INT0_H_timer=TH0*256+TL0;//两个下降沿之间的高电平宽度TH0 = 0x00;TL0 = 0x00;TH1 = 0x00;TL1 = 0x00;if (TF0)//有溢出不取值出错{INT0_L_timer=0;//两个下降沿总宽度INT0_H_timer=0;//两个下降沿之间的高电平宽度TF0=0;TF1=0;DBM=0;DATA_x=0;// P0=0xfe;}//晶振22.1184、12分频，13~15ms为同步码if (INT0_L_timer>24000&&INT0_L_timer<27000)//晶振22.1184、12分频{DBM=1;//P0=0;}if (DBM)//取第3次同步码后的数据{if ((INT0_H_timer>600)&&(INT0_H_timer<1000))//350~500us为0{DATA &= 0xfffffe;if (DATA_x<23){DATA_x++;DATA=DATA<<1;}else{if (TY>=1){TY=0;if (DATAZ==DATA)//如果2次取数一致，读出数{DATAX=DATA;}else{INT0_L_timer=0;//两个下降沿总宽度INT0_H_timer=0;//两个下降沿之间的高电平宽度TF0=0;TF1=0;DBM=0;DATA_x=0;}}else{DATAZ=DATA;TY++;}DATA=0;DBM=0;DATA_x=0;// P0=0x7f;}}else if ((INT0_H_timer>2200)&&(INT0_H_timer<2600))//1200~1400us为1 {DATA |= 0x000001;if (DATA_x<23){DATA_x++;DATA=DATA<<1;}else{if (TY>=1){TY=0;if (DATAZ==DATA)//如果2次取数一致，读出数{DATAX=DATA;}else{INT0_L_timer=0;//两个下降沿总宽度INT0_H_timer=0;//两个下降沿之间的高电平宽度TF0=0;TF1=0;DBM=0;DATA_x=0;}}else{DATAZ=DATA;TY++;}DATA=0;DBM=0;DATA_x=0;// P0=0x7f;}}else//出错{INT0_L_timer=0;//两个下降沿总宽度INT0_H_timer=0;//两个下降沿之间的高电平宽度TF0=0;TF1=0;DBM=0;DATA_x=0;//P0=0xfd;}}}。

简易无线遥控发射接收设计-315M遥控电路

简易无线遥控发射接收设计（315M遥控电路）OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC 发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

工作模式选择通过MICRF002的第16脚（SWEN）实现。

另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。

315MHZ和433MHz的参数及天线设计

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW 稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

315M发射模块315MHZ超再生接收模块

点击查看大图315M 发射模块型号：货号： 10326 简介：发射模块的工作频率为315M ，采用声表谐振器SA W 稳频，频率稳定度极高。

价格： 8.00元购买：详细说明:主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

315M、433M和2.4G笔记

315M、433M和2.4G笔记⼀、315M⽆线模块1. 315m⽆线模块⼴泛地运⽤在车辆监控、遥控、遥测、⼩型⽆线⽹络、⽆线抄表、门禁系统、⼩区传呼、⼯业数据采集系统、⽆线标签、⾝份识别、⾮接触RF智能卡、⼩型⽆线数据终端、安全防⽕系统、⽆线遥控系统、⽣物信号采集、⽔⽂⽓象监控、机器⼈控制、⽆线232数据通信、⽆线485/422数据通信、数字⾳频、数字图像传输等领域中。

2. 市场上最常⽤的315M发射芯⽚XC4388。

该芯⽚包括了⼀个功率放⼤器，单稳态电路和⼀个由由内部电压控制振荡器和循环过滤的锁相环。

单稳态电路⽤来控制锁相环和功率放⼤器，使其在操作时可以快速启动。

XC4388具备⾃动待机功能，待机电流⼩于1uA；所需外部器件很少，频率范围为250MHz～450MHz。

⼆、433M⽆线模块1. 433M/315M⽆线发射芯⽚通常是⽤于远程⽆钥匙进⼊系统（RKE）的⾼性能的OOK/ASK发射器。

国内市场使⽤量最⼤的发射芯⽚为XC4388。

应⽤领域：⽆钥匙进⼊系统、远程控制系统、车库门开启器、报警系统、安防系统、⽆线传感器2. 433M⽆线模块的接收灵敏度⾼，绕射性能好，我们⼀般使⽤433MHz⽆线模块来实现主从模式的通信系统当中。

这样主从拓扑结构其实就是⼀个智能家居，它具有⽹络结构简单，布局容易，上电时间短的优势。

433MHz、470MHz现在已在智能抄表⾏业⼴泛应⽤。

3. 市场上常⽤的433M发射芯⽚CC1020。

该芯⽚包括了⼀个功率放⼤器，单稳态电路和⼀个由由内部电压控制振荡器和循环过滤的锁相环。

单稳态电路⽤来控制锁相环和功率放⼤器，使其在操作时可以快速启动。

CC1020具备⾃动待机功能，待机电流⼩于1uA;所需外部器件很少，频率范围为250MHz～510MHz。

4. 433⽆线模块功耗低，功能强⼤，被⼴泛应⽤于机器⼈控制，智能家居，⽆线抄表等领域，产品是⼯业级设计，适⽤于室外低劣环境。

当模块在使⽤中发现距离不够的时候，经常建议选⽤符合的天线，以达到增加通信距离的⽬的。
