初中物理电学中考试题

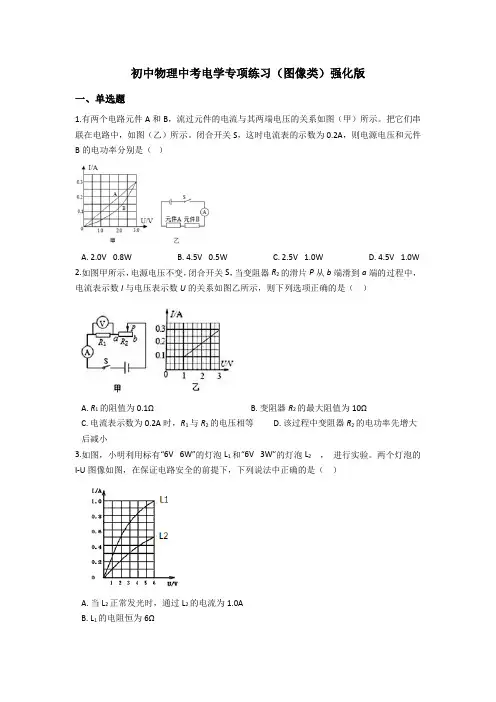

初中物理中考电学专项练习题(图像类)强化篇--含解析
初中物理中考电学专项练习（图像类）强化版一、单选题1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。
把它们串联在电路中，如图（乙）所示。
闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A. 2.0V 0.8WB. 4.5V 0.5WC. 2.5V 1.0WD. 4.5V 1.0W2.如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A. R1的阻值为0.1ΩB. 变阻器R2的最大阻值为10ΩC. 电流表示数为0.2A时，R1与R2的电压相等D. 该过程中变阻器R2的电功率先增大后减小3.如图，小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2，进行实验。
两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A. 当L2正常发光时，通过L2的电流为1.0AB. L1的电阻恒为6ΩC. 两灯串联时的最大总功率为4WD. 当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W4.甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线。
则以下说法正确的是（）A. 甲乙两灯丝的电阻均为定值电阻B. 电压相同时，甲灯的电阻大于乙灯的电阻C. 乙灯的额定功率大于甲灯的额定功率D. 将两灯串联，使其中一个灯泡正常发光，则电源电压最大为8V5.甲图是小灯泡L和电阻R的I﹣U图象。
将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（）A. 只闭合开关S1时，小灯泡L 的电阻为4ΩB. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min 内电阻R产生的热量为240J6.有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W7.在物理学习中，图象分析能力非常重要．关于下列图象的说法正确的是（）A. 反映的是晶体熔化的图象B. 反映导体电流与电压的关系，由图可知R1＞R2C. 可以求出甲、乙两物体的密度之比为5：3D. 反映出物体的速度是10m/s8.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻滑动变阻器R x的规格为“20Ω2.5A”闭合开关S,电压表V1的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列结果中正确的是（）A. 电路中最大电流为1AB. 定值电阻R0的阻值为16ΩC. 灯L正常发光时的电阻为40ΩD. 灯L的额定功率为24W9.在如图所示的图象中，图象A是通过电路元件A的电流与其两端电压关系的图象；图象B 是通过电路元件B的电流与其两端电压关系的图象；根据这两个图象，下列说法或计算结果正确的是（）A. 由图象可知元件A的电阻随电压升高而变小B. 当电压为零时，两元件的电阻均为零C. 由图象可知，当电压为7V时两元件电阻相等D. 将这两个元件串联起来接在电路中，通过两元件的电流相等时，两元件消耗的总功率为2.4W10.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。
初中物理中考复习：电学计算题(有答案)
1.如图所示。
灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片。
不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？2.如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。
求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
3.（1）如图甲，n 个相同的电阻R 并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=1/nR ．（2）如图丙，A 、B 之间的电压U=220V ．通过导线为远处的M 、N 之间的用电器供电，由于距离很远，导线AM 和BN 的电阻不可忽略，它们的总电阻用图中的r 表示，r=4Ω．若M 、N 之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM 的电流大小．（3）试分析说明：在图丙的电路中，M 、N 之间并联的用电器越多，每一个用电器的实际功率越小．4.如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的 大气压为1标准大气压．则：（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？（2）装满水后，壶中水的质量是多少千克？（1L=1×10-3m 3）（3）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C 水=4.2×103J/（kg•℃）]（4）不考虑热量损失，烧开这壶水，需要多长时间？5.某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。
初中物理《电学》中考专项复习典型考试题100题汇总(附答案)
初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

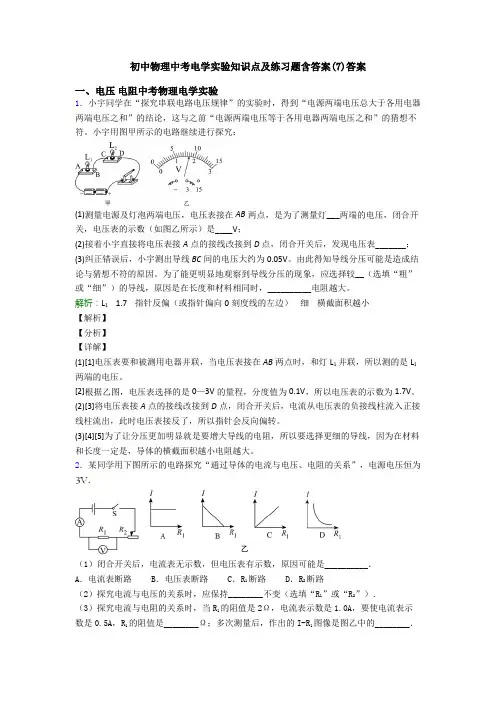

初中物理中考电学实验知识点及练习题含答案(7)答案
初中物理中考电学实验知识点及练习题含答案(7)答案一、电压电阻中考物理电学实验1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。
小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。
由此得知导线分压可能是造成结论与猜想不符的原因。
为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
解析：L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。
[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。
(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。
(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。
2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．解析：CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

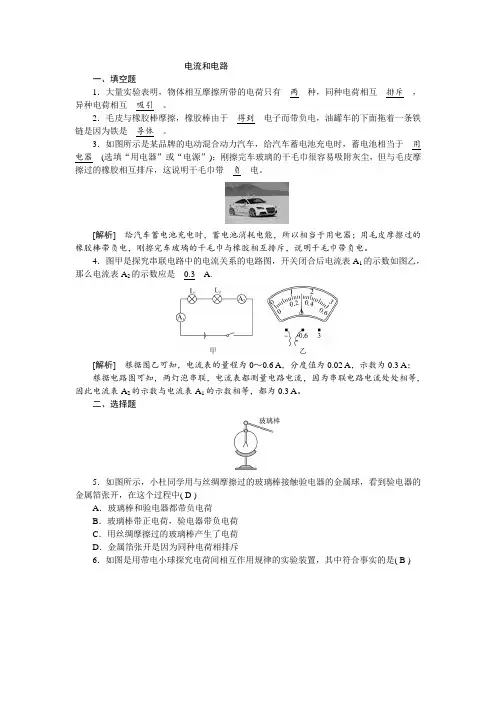

初中物理 电流和电路 精选中考试题含答案
电流和电路一、填空题1．大量实验表明，物体相互摩擦所带的电荷只有__两__种，同种电荷相互__排斥__，异种电荷相互__吸引__。
2．毛皮与橡胶棒摩擦，橡胶棒由于__得到__电子而带负电，油罐车的下面拖着一条铁链是因为铁是__导体__。
3．如图所示是某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于__用电器__(选填“用电器”或“电源”)；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__负__电。
[解析]给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带负电。
4．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是__0.3__A.[解析]根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A；根据电路图可知，两灯泡串联，电流表都测量电路电流，因为串联电路电流处处相等，因此电流表A2的示数与电流表A1的示数相等，都为0.3A。
二、选择题5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中( D )A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥6．如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是( B )7．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球( A )A ．不带电B ．带正电C ．带负电D ．带电情况无法判断 8．(2016·邵阳)家用电冰箱正常工作时的电流大约是( B ) A ．1μAB ．1AC ．1×105AD ．1mA[解析] 家用冰箱的功率一般在200W 左右，因为P ＝UI ，所以I ＝P U ＝200W220V ≈0.9A ，比较接近1A ＝103mA ＝106μA 。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
中考物理电学实验、电路故障专题练习(含答案解析)
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
初中物理：中考电学计算题复习(较难)精选全文完整版
可编辑修改精选全文完整版1.如图所示，是一个照明系统模拟控制电路．已知电源电压U=4.5V，定值电阻R1=5Ω．滑动变阻器R2上标有“25Ω 1A”字样，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于3lx），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）．利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作．光照度E/lx 0.5 1 1.5 2 2.5 3光敏电阻R3阻值60 30 20 15 12 10/Ω（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？（2）闭合开关S，将滑片P移至b端，求E0为多少？（3）要使E0=1.2lx，则R2接入电路的电阻应调为多大？若环境的光照度降至1.2lx时能保持5min不变，求这段时间内R2消耗的电能．（4）本系统可调E0的最小值是 lx．2.如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，且R a：R0=6：5，灯L正常发光，电流表示数为I a．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为I b．此时电压表示数与滑片置于a点时相等，I a：I b=5：3．（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压U；1（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少？在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少？3.新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小；高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。
初中物理中考电学取值范围问题专项训练
1.一. 选择题（共7小题）如图甲的电路中，电源电压为6V 且保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电 压表的示数U 与电流表的示数I 的关系图像如图乙，下列判断正确的是（A .R 1的阻值为30QB .电路消耗的最小功率为1.2WC •滑动变阻器的最大阻值为10QD .电路消耗的最大功率为3W2.现有电源、开关、电流表、电压表、小灯泡、滑动变阻器各一个，其中小灯泡的U -I 图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示 数从5V 开始减小，电流表的示数从0.3A 开始增大。
下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为3WC •滑动变阻器的最大阻值为20QD .整个电路的最小功率是1.5W3.小吴用如图所示的电路测小灯泡功率。
电路中电源电压恒为4.5V ,电压表的量程为0〜3V ,电流表的量程为0〜0.6A ,滑动变阻器的规格为“20Q1A ”，灯泡标有“2.5V1.25W ”字样。
若闭合开关，两电表的示数均不超过所选量程，灯泡两端压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法不正确的是（）初中物理电学取值范围问题RiA.电流表示数的变化范围是0〜0.5AB.滑动变阻器的电阻允许调节的范围是4〜20QC.灯泡的最小功率是0.162WD.该电路的最大功率是2.25W4•如图所示，电流表的量程为0〜0.6A,电压表的量程为0〜3V,滑动变阻器的最大值为50Q，定值电阻R0为10Q,电源电压为6V且保持不变，实验中为了保证电路中各器材安全，则在闭合开关S后，移动滑片P 的过程中正确的是（）A.电流表的最大示数是0.6AB.电压表的最小示数是2VC.电路消耗的最大功率是0.5WD•滑动变阻器允许调节的范围是10Q〜50Q5•如图所示，电源电压为4.5V，电压表量程为0〜3V,滑动变阻器上标有“20Q1A”字样，小灯泡标有“2.5V1.25W”（灯丝电阻不变）。
初中物理电学试题及答案
初中物理电学试题及答案一、选择题（每题2分，共10分）1. 以下关于电流的描述，正确的是（）。
A. 电流的方向与电子运动方向相同B. 电流的方向与电子运动方向相反C. 电流的方向与正电荷运动方向相同D. 电流的方向与正电荷运动方向相反答案：C2. 串联电路中，下列说法正确的是（）。
A. 电流处处相等B. 电压处处相等C. 电阻之和等于总电阻D. 电流之和等于总电流答案：A3. 并联电路中，下列说法正确的是（）。
A. 电流之和等于总电流B. 电压处处相等C. 电阻之和等于总电阻D. 电流处处相等答案：B4. 欧姆定律的公式是（）。
A. V = IRB. I = VRC. R = VID. V = RI答案：A5. 以下哪种情况下，电路处于开路状态（）。
A. 电路中有电流通过B. 电路中没有电流通过C. 电路中有电压D. 电路中没有电压答案：B二、填空题（每题2分，共10分）1. 电荷的定向移动形成______。
答案：电流2. 电路中电流的大小可以用______来测量。
答案：电流表3. 电路中电压的大小可以用______来测量。
答案：电压表4. 电阻的单位是______。
答案：欧姆5. 串联电路中，总电阻等于各部分电阻之______。
答案：和三、简答题（每题5分，共10分）1. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和；并联电路中，电压处处相等，总电流等于各支路电流之和。
2. 欧姆定律是如何定义的？答案：欧姆定律定义为：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；在电压一定的情况下，通过导体的电流与导体的电阻成反比。
四、计算题（每题5分，共10分）1. 已知一个电阻为10Ω，通过该电阻的电流为0.5A，请计算该电阻两端的电压。
答案：根据欧姆定律，V = IR，所以V = 0.5A × 10Ω = 5V。
2. 已知一个电路的总电压为12V，总电流为2A，电路中有两个电阻串联，分别为R1=4Ω和R2=6Ω，请计算R1两端的电压。
初中物理中考电学实验测试综合卷检测试题(4)答案
初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。
(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。
实验数据如下表。
U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。
小文不同意小东的观点，提出了实验改进建议。
请简述小文的实验改进措施：① ________；② _________。
(2)请你帮助小文画出他所需要的实验数据记录表_____。
解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。
U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
初中物理电学试题-参考答案与试题解析.docx
初中物理电学参考答案与试题解析一.选择题（共11小题）1. 某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开.图中符合这一要求的电路图是（）【分析】把电路知识迁移到实际应用中去，大门由电动机控制，两把钥匙相当于两个开关, 题意要求只有两个开关同时闭合，电动机才能工作.根据串联电路的特点来分析，只要电路中有一处断路，用电器就不工作了.【解答】解：由题意可知，机要室大门有两把钥匙，只有两把钥匙同时开起时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通.开关之间不能独立工作，是串联关系.A、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；B、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；C、只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求. 故选A.【点评】串联电路中某处断路，整个电路就没有电流通过了；并联电路中，只要有一条支路是接通的，电路中就有电流.2. 如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮.当乘客按下任意按钮时，铃声响起，提醒司机有人要下车.选项图中符合要求的电路是（>【分析】根据“当乘客按下任一按钮，铃声都会响起”结合串并联电路特点判断两个开关的 连接方式，然后分析电路图答题.【解答】解：当乘客按下任一按钮，铃芦都会响起，说明这两个开关可以独立工作、互不影 响即为并联，且电铃位于干路上，由图示电路图可知，C 符合题意，ABD 不符合题意. 故选C.【点评】根据题意得岀两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有 用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）.3.现有两个电阻Ri 、R2,且R>R2,则图中总阻值最小的是（ ）RiRi R2 A 、 i i — B. t — 1 C.【分析】要判断总电阻值最小的是谁，首先要弄清楚串联电路和并联电路电阻特点，串联电 路总电阻等于各部分电阻之和，串联后总电阻大于任何一个分电阻；并联电路总电阻的倒数 等于各部分电阻倒数之和，并联总电阻小于任何一个分电阻.【解答】解：A 、是单独的一个电阻接入电路，不是最小值，不符合题意；B 、 两个电阻串联，根据串联电路电阻特点，总电阻最大，不符合题意；C 、 两个电阻并联，根据并联电路电阻特点，总电阻最小，符合题意；R1D、是单独一个电阻接入电路，不是最小值，不符合题意；故选C・【点评】此题考查的是串、并联电路的电阻特点，对于串联电路总电阻等于各部分电阻之和，串联后总电阻大于任何一个分电阻；并联电路总电阻的倒数等于各部分电阻倒数之和，并联总电阻小于任何一个分电阻.要熟练掌握还要灵活运用.4. 如图所示电路.开关闭合后两灯发光.以下说法正确的是（）A. 电压表V的示数一定等于W的示数B. 电压表V的示数一定大于/的示数C. 电流表A的示数一定等于久的示数D. 电流表A的示数一定等于人的示数的2倍【分析】首先正确分析电路图，两灯泡并联；然后根据并联电路的电压特点和电流特点对各个选项逐一分析即可.【解答】解：（1）由图可知，两灯泡并联，电流表人测量支路L：的电流，电流表A测量干路上的电流，电压表V测量电源电压，电压表仏测量灯泡J两端电压；故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于也的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于Ai的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于儿的示数的2倍，故BCD错误；故选A.【点评】此题考查了对并联电路的电压、电流规律的掌握，关键是正确分析电路.5. 如图所示的电路中，电源电压不变，当滑动变阻器的滑片向左移动时，下列说法正确的是（）_T ------ ®-[ i—A. 电流表、电压表示数都不变B. 电流表示数增大、电压表示数减小C. 电流表、电压表示数都增大D. 电流表示数减小，电压表示数增大【分析】滑动变阻器与定值电阻并联，电压表测量并联电路两端电压，电流表测量定值电阻中的电流；根据并联电路的电压规律和欧姆定律分析电流表示数和电压表示数变化情况.【解答】解：开关闭合后，滑动变阻器与定值电阻并联，电流表测量定值电阻中的电流，电压表测量并联电路两端的电压，由于电源电压不变，定值电阻的阻值不变，根据欧姆定律可得，电流表的示数不变；又因为井联电路两端的电压等于电源电压，因此电压表的示数也不变故选A.【点评】会识别串联电路和并联电路，会根据欧姆定律和并联电路的电压规律分析电流表示数和电压表示数的变化.6. 小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮.为检测岀电路故障，老师将一只电压表并联在灯L两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动•则小强连接的电路的故障原因可能是（）SA.灯Li短路B.灯1_2短路C.灯Li开路D.灯1_2开路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表通过电流表和L2与电源两极相连.【解答】解：电压表并联在灯Li两端，电流表指针几乎不偏转，说明电路中无电流，故电路某处发生开路；电压表指针有明显偏转，即此时电压表测得是电源电压，说明与电压表两端连接的电路是通路，据此能判断出此时是由于灯Li开路造成的.故选C.【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间.7. 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A. 该导体的电流随电压的增大而减小B. 当导体两端的电压为0V时，电流为0AC. 当导体两端的电压为0V时，电阻为0QD. 当导体两端的电压为2V时，电流为0.2A【分析】图象横坐标表示电压，纵坐标表示电流，这是一个正比例函数图象，电流随电压的增大而增大.【解答】解：A、该导体的电流随电压的增大而增大，该选项说法不正确；B、电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；C、电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，该选项说法不正确；D、由图可见，当导体两端的电压为2V时，电流为0.4A,该选项说法不正确.故选B.【点评】（1）电阻是导体本身的性质，其大小与材料、长度、横截面积、温度有关，与电压的大小和电流的大小无关；（2）读懂图象，能根据电压找到对应的电流，或者根据电流找到对应的电压.8. 如图所示电路，电源电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）A. 电压表和电流表示数都变小B. 电压表和电流表示数的比值变大C. 电压表示数变大，灯变暗D. 电流表示数变大，灯变亮【分析】分析电路图：灯泡与滑动变阻器串联，电流表串联在电路中，电压表并联在灯两端；当滑片向右移时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律确定电流表示数的变化情况以及灯泡两端电压和电压表示数的变化情况，并根据P二UI分析灯泡的电功率变化情况，而灯泡的实际电功率决定了灯泡的明暗程度，据此判断.【解答】解：当滑片右移时，滑动变阻器接入电路的阻值变大、总电阻变大，由欧姆定律得，电路中的电流变小，即电流表的示数变小；灯泡的阻值不变，电路中的电流变小，由U二IR可得，灯泡两端的电压变小，即电压表示数也变小；由P二UI可得，灯泡的实际电功率变小，灯变暗.故选A.【点评】本题关键有二:一是根据欧姆定律和滑动变阻器的变阻原理分析电压和电流的变化, 二是知道灯泡的明暗程度决定于灯泡的实际电功率.9. 如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（A. 电压表仏示数变大，V2示数变大，电流表A的示数变大B. 电压表Vi 7E数不变，V2?F数变大，电流表A的ZF数变小C.电压表Vi ZF数不变，V2?F数变小电流表A的示数变大【分析】电路的动态分析问题，是中考热点题型之一，首先要弄清电路的连接情况，定值电阻Ri与滑动变阻器R2串联，仏测E的电压，V?测R2的电压，然后根据欧姆定律来分析各表变化.【解答】解：方法一：滑动变阻器滑片自a向b移动的过程中，R2的电阻变大T电路的总电阻就变大T由于电源电压不变，导致电路中的总电流变小T电流表A示数变小t依据U^R, E不变，I变小，所以山变小T电压表山示数变小T依据U2=U-Ui,电源电压U不变，。
初中物理中考复习(电学专题)真题汇编
U2 12 V 值电阻 R1 消耗的电功率 P1＝ ＝ R1 12 Ω P 总＝P1＋P2＝12 W＋7.2 W＝19.2 W.
答案：0.48 19.2
2
＝12 W，所以电路的总功率为
13．(2011·新疆)家庭电路中的电冰箱、 电视机、电灯等用电器的连接方式是____联
；家庭电路的火线和零线可以用试电笔来判
(1)磁感线方向并标出电磁铁上端的磁极．
(2)螺线管中的电流方向．
(3)条形磁体所受磁力的示意图． 解析：从磁感线形状可以看出，这是同名磁极的磁感线分布，由于 条形磁体的下端是N极，所以电磁铁的上端也是N极，根据安培定则，可 判断通电螺线管中电流是自下而上；同名磁极相排斥，则它所受磁力方 向向上，作用点在条形磁体上. 答案：如图所示
解析：从电路图可知，电路为并联电路，当变阻器的滑片在中点时，
U 12 V 根据欧姆定律可得通过变阻器的电流为 I＝ ＝ ＝0.48 A，由于与 R 25 Ω
变阻器串联的电流表的量程为 0～0.6 A，所以通过变阻器的电流最大为 0.6 A，此时变阻器消耗的电功率为 P2＝UI2＝12 V×0.6 A＝7.2 W，定
3)小明正确连接电路后，进行实验，小灯泡正常发光 时，电流表的指针如下图所示，通过小灯泡的电流为 _____ A，其额定功率为______ W．
(4)电路中定值电阻R0的作用是：
______________. (5)小明完成上述实验后，小红发现电流表已坏，她利 用剩余器材和老师又给的两个开关S1、S2及导线，也完成 了对小灯泡额定功率的测量．请你在下面的虚线框内画出 小红完成实验设计的电路图．
U 2.2 V R＝ ＝ ≈7.3 Ω I 0.3 A
10．(2010中考变式题)下图所示的是直流发电机的工作 原理图，关于直流发电机下列说法中正确的是( A．直流发电机线圈内产生的是 交流电，供给外部电路的是直流电 B．直流发电机线圈内产生的是直 流电，供给外部电路的也是直流电 C．它是利用通电线圈在磁场中受到力的作用而转动的 原理工作的 D．图中的E、F为换向器，它们的作用是改 )
初三物理电学试题及答案(3套)
初三物理电学模拟试题(一)一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。
(每题2分，共20分。
错选、多选、不选，该题不得分。
)1．用下列哪个器材可以直接辨别家庭电路中的火线和零线 ( )A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器；测电笔可直接辨别家庭电路中的火线和零线。
考点：测电笔的用途。
2．电能表可用来直接测量下列哪个物理量 ( )A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案：A解析：电能表是测量用电器消耗电能多少的仪器。
考点：电能表的用途。
3．关于家庭电路，下列说法中正确的是 ( )A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案：A解析：保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰。
考点：串并联接法的应用。
4．在图1所示的各种家用电器中，利用电流热效应工作的是 ( )答案：C解析：电暖气的作用是取暖，它利用电流热效应工作。
考点：电流热效应的应用。
5．如果发现工地有人触电，下列救助行为中，科学合理的是 ( )A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开答案：C解析：如果发现工地有人触电，必须马上断开电源营救伤者。
剪刀、手、铁钩都是导体，用它们直接接触电线自己本身也会触电。
考点：安用电常识。
6．在居民小区的楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开关，在光控电路的小盒子上有个进光孔，夜晚没有光照时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，灯泡发光。
而在白天，光控电路受到光照，光控开关断开，无论楼道内发出多大的声音，楼道灯都不会亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学中考试题精选一．选择题1.如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S32.高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（）A．B．C．D．3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B．C．D．4.如图9所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计比较合理的电路图是（）新课标5.从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（）6.有一种电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作ABCD 图9用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（）A．B．C．D．7.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。
但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的（）8.由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关9.在图5中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A?．灯L短路B?．灯L断路C?．电阻R断路D?．电阻R短路10.小明将酒精气体传感器，电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A.通过传感器的电流逐渐减小B.传感器两端的电压逐渐增大C.传感器的电阻逐渐减小D.传感器的电阻逐渐增大11.在图4中所示，电源两端电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是()A?．电流表A 1和电流表A 2的示数之和变小B?．电压表V 和电流表A 2的示数之比保持不变C?．电流表A 1的示数变小，电压表V 的示数变大D?．电流表A 2的示数不变，电压表V 的示数不变12.某同学设计了一个电子身高测量仪。
下列四个电路中，R 是定值电阻，R ＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。
能够实现身高越高，电压表示数越大的电路是() 13.如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片P 向左移动，在此过程中（）A.电压表V 1示数变小，电压表V 2示数变大B.电流表A 示数变小，电压表V 1示数不变C.电流表A 示数不变，灯泡L 亮度变亮D.电压表V 1示数不变，灯泡L 亮度变暗 14.如图所示，当开关S 闭合，滑动变阻器的滑片P 由右端向左滑向中点处的过程中（）A.电压表V 的示数变小，电流表A 2示数变大B.灯泡变亮，电流表A 2示数变小C.电压表V 的示数不变，灯泡亮度不变D.电流表A 1示数不变，电流表A 2示数变大15.检查驾驶员是否饮酒设备的电路如图甲，R 为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。
当检测酒精气体浓度增大时（）A ．电流表示数减小B ．电压表示数减小C ．电路总电阻增大D ．电路总功率增大16.标有“12V12W”、“12V6W”的灯L 1和L 2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ）A ．通过灯L 1和L 2的电流之比为2：1B ． 灯L 1和L 2的电阻之比为2：1C ．灯L 2比灯L 1亮D ． 灯L 1和L 2的实际功率之比为2：117.小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V ，小灯泡额定电压为2.5V ，灯泡正常发光时灯丝电阻约为lO Ω，变阻器甲的规格“10Ω1A ”、乙的规格“50Ω0.5A”，电流表量程有“0～0.6A ”、“0～3A ”，电压表量程有“0～3V ”、“0～15V ”，下列说法不正确的是()A ．当电压表示数为2.5V 时，灯泡消耗的功率等于额定功率B ．为减小误差，电压表量程选“0～3V ”，电流表量程选“0～0.6A ”SR 0R V1A R浓度 甲 乙 R C S R ＇ P V 滑片 R A S V R ＇ P 滑片 RBS V R ＇ P 滑片 R D SR ＇ P 滑片C ．变阻器应选择甲“1O Ω1A ”D ．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同18.下列关于如图所示实验的说法中错误．．的是：（） A.该实验研究的是电流的热效应B.实验中采用了控制变量法C.观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少D.实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少19.下列叙述的四种情景中，符合安全用电原则的是（ ）A ． 保险丝烧断后应换一根铜丝来代替B ．电灯的开关必须接在零线和灯之间C ． 电线短路起火，应立即用水扑灭D ．三脚插头的“长脚”与用电器的金属外壳相连20.关于家庭电路，下列说法正确的是（）A ．在家庭电路中，同时工作的用电器越多，总电阻越大B ．微波炉是利用电流的热效应工作的C ．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D ．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多21．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A ．插座发生短路了B ．进户的火线断了C ．进户的零线断了D ．某盏电灯的灯丝断了22．下列说法正确的是（）A ．家庭电路中的熔丝熔断，一定是发生了短路B ．家用电能表上的示数显示了家庭用电的总功率C ．使用测电笔辨别火线或零线时，手接触笔尾金属体D ．使用电水壶、电饭锅时，金属外壳要接地二．填空题：1.如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个 （填电路元件）接在电路中。
2.与丝绸摩擦的A 分别靠近悬挂的轻质带电小球B 和C ，发现B 被排斥，C 被吸引，则带正电；用久的风扇扇叶上布满灰尘主要是由于风扇旋转与空气发生，带电体具有的性质。
3.汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时.另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的 。
4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。
U /V 1 0 2 0.2 0.4 0.6 I /A S b Pa R 1 R 2V A00.51.01.52.02.53.0 5.如上右图所示的电路中，电源电压不变，R 1为定值电阻，开关S 闭合后，滑动变阻器滑片向左移动时，电流表的示数，电压表示数与电流表示数之比。
（两空均选填“变大”、“变小”或“不变”）6.在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。
则由图可知，元件A 的电阻为 Ω；将A 和B 并联后接在电压为 2.5V 的电源两端，则干路中的电流是 A 。
三．实验题1．在探究“电流与电阻的关系”的过程中．（1）连接电路时，开关应处于 （选填“断开”或“闭合”）状态．（2）小明按图甲联好电路后，闭合开关，移动滑动变阻器滑片，发现电流表无示数，电压表有示数，其原因可能是 （只填序号）A ．电流表断路B ．R 断路C ．R 短路（3）排除故障后，小明将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V ，电流表示数（如图乙所示）为 A ．（4）小明再分别换接10Ω、15Ω的电阻，重复实验，得到表一中另两组数据．分析表一数据，可得出结论；保持电压不变时，导体中的电流跟导体的电阻成 比．（5）小丽在做此实验时，每次只更换电阻，测得相应的电流值，如表所示，根据表中数据，她无法得到与小明相同的结论，其原因是 ．2.同学利用电压表和电流表测量电阻R 1的阻值(约9Ω左右)，电源选用两节干电池。
(1)按图甲电路，将图乙中电流表正确连入电路(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v 不变，你认为发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P 向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P 滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。
你认为这个结果可靠吗?理由是_______________________。
（4）将图乙中的电阻R 换成一个额定电压为3.8V 、阻值约为10Ω的小灯泡后，还可以测小灯泡的电功率．若要测该小灯泡的额定功率，则在图甲电路中必须改动的地方是：① ② ．3.在“测量小灯泡电阻”的实验中，电源电压为3V ，小灯泡的额定电压为2.5V ．（1）实验前在检查实验器材时，发现电压表的指针指在了零刻线的左侧，接下来的操作是： ．（2）请你用笔画线代替导线把图甲中的电压表连入电路． 电阻R/Ω 5 10 15 电流I/A 0.15 0.10（3）在一次实验中，为使小灯泡正常发光，应调节滑动变阻器的滑片使电压表的示数为V，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻为Ω．（4）若使小灯泡两端电压逐次降低，应将滑动变阻器的滑片向端移动．下表是改变滑动变阻器滑片位置后得到的另外两组数据，发现每次测得的电阻值都不相同．你认为产生这种现象的原因是．实验次数小灯泡两端电压U/V 通过小灯泡的电流I/A 灯丝的电阻R/Ω12 2 0.25 83 1.5 0.2 7.54.小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2．5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线。
