水电站大坝土建及金属结构安装工程概况

合集下载

水电站土建及金属结构安装工程竣工验收鉴定书(范例)

天荒坪抽水蓄能电站下库区及地下厂房土建工程（合同编号：THP/C1）竣工验收鉴定书T H P/C1标竣工验收领导小组二○○一年七月天荒坪抽水蓄能电站下库区及地下厂房土建工程THP/C1标竣工验收鉴定书一、工程概况工程名称：下库区及地下厂房土建工程(THP/C1标)工程位置：天荒坪抽水蓄能电站位于浙江省安吉县境内西苕溪支流大溪上，下库钢筋混凝土面板堆石坝建于潘村水库上游4km的峡谷中，左岸设置岸边侧堰溢洪道，坝下左、右岸分别设供水放空洞，坝前左岸EL285设下库进/出水口，地下厂房洞室群深埋于坝前左岸山体中，距地面160～200m，尾水洞连通下库进/出水口及主厂房。

工程规模：下库区工程包括：下库钢筋混凝土面板堆石坝、溢洪道首部和陡槽、左右岸供水放空洞、下库进/出水口、左岸边坡整治（开关站区）的全部土建工程；下库进/出水口及供水放空洞金属结构及设备安装；中控楼、500KV开关站、GIS室、35KV降压站、绝缘透平油库的地基开挖和边坡支护；500KV开关站出线拉锚结构、出线架及设备基础混凝土；进厂公路及EL350场内公路路基开挖、挡墙和部分路面结构。

地下厂房洞室群工程包括：主副厂房及安装场、主变洞、母线洞、主变运输洞、交通电缆道的洞室开挖、喷锚支护和岩壁梁混凝土；尾水闸门洞、6条尾水隧洞开挖支护、混凝土、金属结构及设备安装；500KV电缆竖井、排风兼安全出口竖井及附属洞室开挖、喷锚支护、结构混凝土和建筑装修；交通洞、尾闸运输洞、主变进风洞、主变排风洞、排风兼交通洞、厂房通风竖井及平洞、PD15探洞出口排风竖井及探洞封堵、通风兼尾水施工支洞、自流排水洞、下游排水廊道等的开挖支护、混凝土浇筑等；另外还包括1#、2#、3#、4#施工支洞等临时洞室的开挖及封堵工程。

永久洞室大小共计38条，累计长度6828m，施工支洞共11条（含5#支洞50m），累计开挖长度1401m。

工程效益：为电站提供下水库、抽水蓄能发电系统机电安装场地(可安装6台300MW的抽水蓄能机组)和尾水通道，以及交通、通风通道。

某水电站左岸大坝土建及金属结构安装工程施工组织设计

某水电站左岸大坝土建及金属结构安装工程施工组织设计摘要：水电站的建设对于防汛泄洪、发电产能等都有重大作用。

本文以某水电站为例，介绍了其施工组织设计的情况。

从工程的整体概况出发，对工程的总体情况和布置做出了介绍。

随后，分土建和金属安装结构两个部分进行详述。

对施工的流程以及要注意的施工问题都有涉及。

关键词：水电站；土建；金属结构安装；施工组织中图分类号：tv698 文献标识码：b 文章编号：1671-3362（2013）03-0175-01水电站的施工设计组织关系到其工程建设的合理性与可靠性。

施工组织要首先对工程总况有详尽的了解，对于施工方案布置，施工进度把握都要详尽得当。

水电站土建与金属结构安装是其工程的两大部分，需要协调进行，配合缜密。

每一部分的施工也需要有整体的施工方案与施工方法。

1工程概况与总体布置1.1施工项目该水电站位于某江流中段，属于大型工程，建成后对于河流中下段的水利调节作用至关重要。

建成水库容量150×108 m3 ，预设发电机组容量为4×106kw，施工内容包括左岸大坝工程规定的任务坝段的基础土建、坝桩固结、混凝土施工、灌浆及排水工程的施工、泄洪系统中闸墩、闸门和孔钢衬的施工，同时还有排水工程、维护工程、以及发电工程的工程。

施工前，对于工程量要有大体的估算，包括混凝土在各个环节的用量、各类金属的用量、闸门安装以及发电机组的详尽情况都要在施工组织之前完全掌握。

1.2施工水文地理条件该江流支流少，源头远，径流集中。

建坝地址历年的水文条件包括降水量、气温、湿度、风等情况。

统计发现，该江流源头由冰雪补水，随着气温升高水流逐渐加大，水流量相对较为稳定，以7、8月份流量最大。

地质条件方面，坝址选在该河流中段，河流基面呈倒金字塔状，河面宽度在110m左右，深度在15m。

1.3现场施工条件由于水电站的建设工程浩大，需要的运输量也十分庞大，故施工条件的了解对于施工组织设计意义重大。

罗闸河水电站工程大坝土建施工及金属结构安装工程施工组织设计

罗闸河水电站工程大坝土建施工及金属结构安装工程施工组织设计第一章概述1.1工程概况罗闸河二级电站工程距云县县城45km，坝址位于云县忙怀村上游约1.5km的樱歌山河谷，距上游罗闸河一级电站厂房约8.8km。

省道香云线（原214国道）贯穿整个工程区，交通便利。

罗闸河二级水电站工程为Ⅲ等工程，电站为中型电站。

其永久性水工建筑物按3级设计，临时建筑物为5级。

罗闸河二级电站为混合式开发，工程枢纽由拦河坝、发电引水建筑物、发电厂房及开关站等组成。

坝址位于罗闸河一级电站厂房下游约8.8km的峡谷河段，坝型为C20W8混凝土抛物线型双曲拱坝，坝顶高程972.0m，最大坝高72.0m。

水库泄洪采用坝顶表孔结合冲砂泄洪中孔泄洪，挑流消能，表孔共3孔，每孔净宽11m，堰顶高程为963.5m，设弧形闸门控制。

中孔共1孔，底高程935.0m，孔口尺寸为4m×5m，采用弧形钢闸门，并设一道平板检修闸门。

本标段主要包括大坝工程建筑工程、金属结构设备安装工程、机电设备安装工程以及为实施以上工程所需的临时工程（导流隧洞已完工），主要建筑物介绍如下：㈠挡水建筑物本工程坝址河谷狭窄，水推力水平相对较低（最大为2300t/m），坝高为72m，属高中坝过渡，确定拱槽开挖至弱风化中上部基岩。

抛物线双曲拱坝坝顶高程972.0m，坝底高程900.0m。

拱冠梁顶厚4.6m，拱冠梁底厚15.91m，厚高比0.221，顶拱中心角为82.58°，坝顶中心线弧长181.02m，坝体柔度系数为12.088。

坝顶上游侧设混凝土防浪墙，防浪墙顶高程973.2m，下游侧设混凝土栏杆，栏杆高1.2m。

坝顶表孔溢洪道顶部设交通桥与两岸坝段连通，交通桥桥面宽4.6m。

考虑混凝土浇筑能力、温控措施等综合因素，大坝共分成11个坝段，坝体横缝间距15～18m。

坝内设2.5m 3.5m帷幕灌浆兼排水、观测廊道，廊道长度约100m，坝后937.0m高程设一层人行交通便桥。

德泽坝后水电站金属结构设计

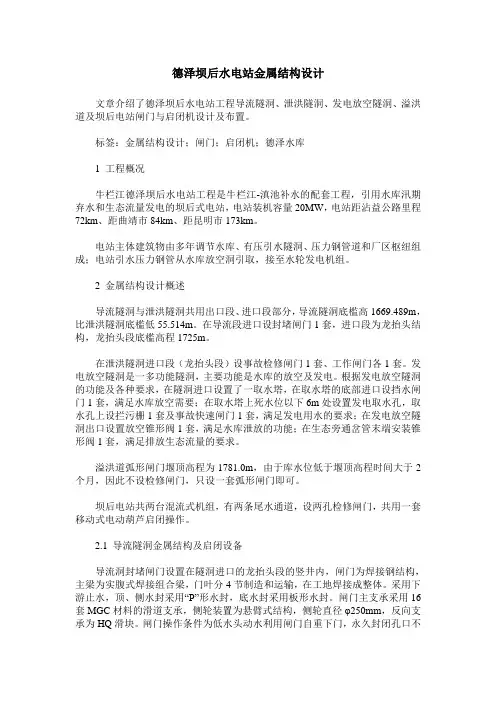

德泽坝后水电站金属结构设计文章介绍了德泽坝后水电站工程导流隧洞、泄洪隧洞、发电放空隧洞、溢洪道及坝后电站闸门与启闭机设计及布置。

标签：金属结构设计；闸门；启闭机；德泽水库1 工程概况牛栏江德泽坝后水电站工程是牛栏江-滇池补水的配套工程，引用水库汛期弃水和生态流量发电的坝后式电站，电站装机容量20MW，电站距沾益公路里程72km、距曲靖市84km、距昆明市173km。

电站主体建筑物由多年调节水库、有压引水隧洞、压力钢管道和厂区枢纽组成；电站引水压力钢管从水库放空洞引取，接至水轮发电机组。

2 金属结构设计概述导流隧洞与泄洪隧洞共用出口段、进口段部分，导流隧洞底槛高1669.489m，比泄洪隧洞底槛低55.514m。

在导流段进口设封堵闸门1套，进口段为龙抬头结构，龙抬头段底槛高程1725m。

在泄洪隧洞进口段（龙抬头段）设事故检修闸门1套、工作闸门各1套。

发电放空隧洞是一多功能隧洞，主要功能是水库的放空及发电。

根据发电放空隧洞的功能及各种要求，在隧洞进口设置了一取水塔，在取水塔的底部进口设挡水闸门1套，满足水库放空需要；在取水塔上死水位以下6m处设置发电取水孔，取水孔上设拦污栅1套及事故快速闸门1套，满足发电用水的要求；在发电放空隧洞出口设置放空锥形阀1套，满足水库泄放的功能；在生态旁通岔管末端安装锥形阀1套，满足排放生态流量的要求。

溢洪道弧形闸门堰顶高程为1781.0m，由于库水位低于堰顶高程时间大于2个月，因此不设检修闸门，只设一套弧形闸门即可。

坝后电站共两台混流式机组，有两条尾水通道，设两孔检修闸门，共用一套移动式电动葫芦启闭操作。

2.1 导流隧洞金属结构及启闭设备导流洞封堵闸门设置在隧洞进口的龙抬头段的竖井内，闸门为焊接钢结构，主梁为实腹式焊接组合梁，门叶分4节制造和运输，在工地焊接成整体。

采用下游止水，顶、侧水封采用“P”形水封，底水封采用板形水封。

闸门主支承采用16套MGC材料的滑道支承，侧轮装置为悬臂式结构，侧轮直径φ250mm，反向支承为HQ滑块。

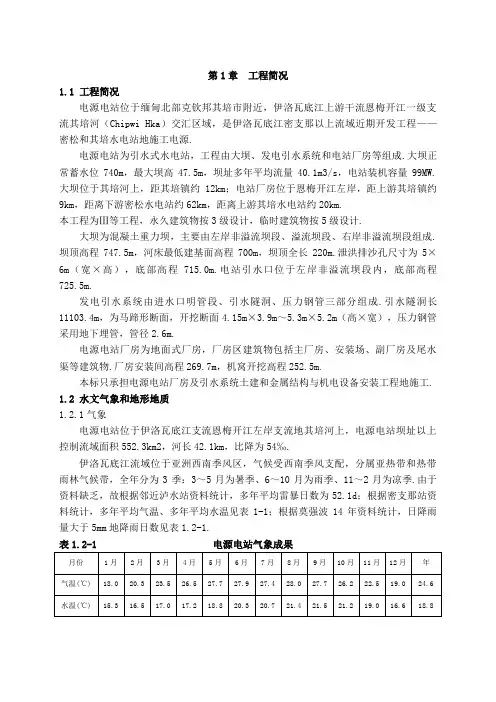

工程概况(定)(整理)

第1章工程简况1.1 工程简况电源电站位于缅甸北部克钦邦其培市附近，伊洛瓦底江上游干流恩梅开江一级支流其培河（Chipwi Hka）交汇区域，是伊洛瓦底江密支那以上流域近期开发工程——密松和其培水电站地施工电源.电源电站为引水式水电站，工程由大坝、发电引水系统和电站厂房等组成.大坝正常蓄水位740m，最大坝高47.5m，坝址多年平均流量40.1m3/s，电站装机容量99MW.大坝位于其培河上，距其培镇约12km；电站厂房位于恩梅开江左岸，距上游其培镇约9km，距离下游密松水电站约62km，距离上游其培水电站约20km.本工程为Ⅲ等工程，永久建筑物按3级设计，临时建筑物按5级设计.大坝为混凝土重力坝，主要由左岸非溢流坝段、溢流坝段、右岸非溢流坝段组成.坝顶高程747.5m，河床最低建基面高程700m，坝顶全长220m.泄洪排沙孔尺寸为5×6m（宽×高），底部高程715.0m.电站引水口位于左岸非溢流坝段内，底部高程725.5m.发电引水系统由进水口明管段、引水隧洞、压力钢管三部分组成.引水隧洞长11103.4m，为马蹄形断面，开挖断面4.15m×3.9m～5.3m×5.2m（高×宽），压力钢管采用地下埋管，管径2.6m.电源电站厂房为地面式厂房，厂房区建筑物包括主厂房、安装场、副厂房及尾水渠等建筑物.厂房安装间高程269.7m，机窝开挖高程252.5m.本标只承担电源电站厂房及引水系统土建和金属结构与机电设备安装工程地施工.1.2 水文气象和地形地质1.2.1气象电源电站位于伊洛瓦底江支流恩梅开江左岸支流地其培河上，电源电站坝址以上控制流域面积552.3km2，河长42.1km，比降为54‰.伊洛瓦底江流域位于亚洲西南季风区，气候受西南季风支配，分属亚热带和热带雨林气候带，全年分为3季：3～5月为暑季、6～10月为雨季、11～2月为凉季.由于资料缺乏，故根据邻近泸水站资料统计，多年平均雷暴日数为52.1d；根据密支那站资料统计，多年平均气温、多年平均水温见表1-1；根据莫强波14年资料统计，日降雨量大于5mm地降雨日数见表1.2-1.表1.2-1 电源电站气象成果1.2.2水文根据资料比拟分析，电源电站多年平均流量为40.1m3/s，多年平均径流量为12.6亿m3，多年平均径流深为2288mm，坝址处地径流年内分配成果见表1.2-2.表1.2-2 电源电站坝址径流年内分配1.2.2.1 坝址设计洪水坝址设计洪水采用间接法计算，各频率地设计洪水成果见表1.2-3.表1.2-3 电源电站设计洪水成果表1.2.2.2 厂房设计水位初步分析电源电站厂房出水口布置在恩梅开江干流上，根据实测资料分析厂房处设计洪水位见表1.2-4.表1.2-4 电源电站厂房设计洪水位成果表1.2.2.3 施工洪水电源电站坝址施工洪水设计成果见表1.2-5.表1.2-5 电源电站施工洪水设计成果表1.2.2.4坝址水位流量关系由于实测资料较少，且缺少中高水资料，因此水位流量关系曲线用水力学方法推求，并用实测系资料验证.电站坝址处地水位流量关系见图1.2-1.图1.2-1 电源电站坝址水位流量关系图1.2.2.5泥沙根据中国境内地资料统计分析，电源电站多年平均输沙量为72.4万t，推移质输沙量为14.5万t，电源电站多年平均总输沙量为86.9万t.1.2.3地形地质1.2.3.1基本情况电源电站位于缅甸克钦邦境内，取水坝位于恩梅开江左岸支流其培河上，距其培镇约15km；厂房位于其培镇下游约9km地恩梅开江左岸（图1.2-2），引水线路长约11.22km.图1.2－2 电源电站地理位置图电源电站处于缅甸边远山区，目前，自然条件、生活条件及工作环境较差，工作区以往地质资料较少.1.2.3.2坝址区工程地质简况坝址区其培河呈北西325︒流向，河谷开阔顺直，谷底宽60～90m.枯水期河面高程约700～710m，水深约0.5～3m.正常蓄水位740m时谷宽约155～169m.坝址区两岸山体宽厚，地形陡峻，植被发育，地形坡度约30︒～50︒，左、右岸坡顶高程大于1000m，相对高差大于300m，呈“V”型河谷，两岸大小冲沟发育；河床左侧40～60m为冲积砂卵石层，中部为高出漫滩约5～10m岛状地形，河床右侧为主河槽，水面宽12～17m，钻孔揭露覆盖层厚度为5.5～11.5m，基岩顶板高程685～703m.沿河两岸见有Ⅰ、Ⅱ级阶地平台.工程区基岩为花岗片麻岩，表层多全强风化层或植被覆盖，地表调查未发现断层及褶皱.片麻理倾向225︒～240︒，倾角67︒～70︒.坝址区岩体主要发育四组裂隙.坝址区岩体风化，主要表现为球状风化和裂隙性风化，两岸全风化带厚度7.4m 左右，强风化带厚1～3m，弱风化带厚度7～16m；河床岩体为微新岩体.受河流切割影响，卸荷裂隙发育，卸荷带水平宽度约10～20m.受卸荷裂隙影响坝址区发育4处危岩体，对工程有影响地有1号危岩体、2号危岩体、4号危岩体.坝址区岩体为花岗片麻岩，微新岩体饱和抗压强度实验值为41.2～106.3MPa，大多为坚硬岩，块状结构，结构面中等发育，属于较完整岩体.坝线（Ⅳ--Ⅳ′）河床宽约81m，河水面高程706.7m，水深约0.5～3m，坝顶高程747.5m处谷宽约185m.zk2钻孔揭露河床砂卵砾石厚约11.5m；两岸地形不对称，右岸平均地形坡度33º；左岸地形单一，平均坡角40º.地表多为基岩出露，局部上覆厚约1～6m地残坡积粉质粘土, 两岸岩体全强风化带埋深8.4～13.7m，弱风化下限埋深21～24.4m.（1）大坝大坝河床基岩岩体微新，为坚硬岩，坝基岩体完整性较好，强度较高，河床坝段将覆盖层开挖后直接座落在微新岩体上.两岸坝肩局部上覆少量残坡积粉质粘土,全风化带厚度7.4m左右，强风化带厚约3m，弱风化带厚度约7.3m，下伏微新花岗片麻岩.两岸坝肩可置于弱风化岩体上.坝址区地表调查未见基岩裂隙水，水文地质条件简单.坝区岩体总体上属中等～弱透水岩体.坝址区岩体共做压水实验37段，透水率q>10Lu实验段占22％；透水率q<1Lu实验段占5％。

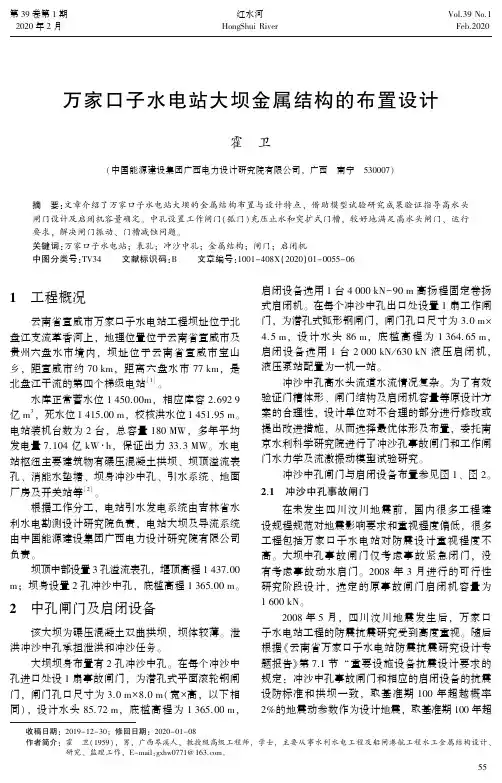

万家口子水电站大坝金属结构的布置设计

厂房及开关站等［２］。
根据工作分工，电站引水发电系统由吉林省水
利水电勘测设计研究院负责，电站大坝及导流系统
由中国能源建设集团广西电力设计研究院有限公司
负责。
坝顶中部设置３孔溢流表孔，堰顶高程１４３７．００
ｍ；坝身设置２孔冲沙中孔，底槛高程１３６５．００ｍ。
２中孔闸门及启闭设备
比选确定闸门箱型主梁高度，设置闸门主梁上的排
水孔，试验发现闸门开启到０．６５开度时的最大下
吸力达２２８５ｋＮ，由此指导计算出全水头事故启门
力，确定启闭机容量为４０００ｋＮ。
门型为潜孔式平面滚轮钢闸门，孔口尺寸为
３．０ｍ × ８．０ｍ（宽 × 高，以下相同），底槛高程为
第３９卷第１期
２０２０年２月
红水河
ＨｏｎｇＳｈｕｉＲｉｖｅｒ
Ｖｏｌ．３９Ｎｏ．１
Ｆｅｂ．２０２０
万家口子水电站大坝金属结构的布置设计
霍卫
（中国能源建设集团广西电力设计研究院有限公司，广西南宁５３０００７）
摘要：文章介绍了万家口子水电站大坝的金属结构布置与设计特点，借助模型试验研究成果验证指导高水头
１工程概况
云南省宣威市万家口子水电站工程坝址位于北
盘江支流革香河上，地理位置位于云南省宣威市及
贵州六盘水市境内，坝址位于云南省宣威市宝山
乡，距宣威市约７０ｋｍ，距离六盘水市７７ｋｍ，是
北盘江干流的第四个梯级电站［１］。
水库正常蓄水位１４５０．００ｍ，相应库容２．６９２９
１３６５．００ｍ。闸门设计水位１４５０．７２ｍ（Ｐ＝０．１％），

禄劝县铅厂水电站大坝工程施工概要

禄劝县铅厂水电站大坝工程施工水电十四局铅厂项目部第 19 周周报(2007年05月05日～2007年05月12日）一、本周施工进度面貌简述：1。

1导流洞导流洞进口开挖至导0+193(完成25m，完成100%）、出口开挖至导0+249（完成25。

5m，完成85％);闸室底板砼浇筑结束。

进口欠挖未进行处理。

1.2左岸坝肩左岸上坝临时公路至上线公路完成40%。

1。

3交通洞开挖至K0+25桩号(完成5米，受进口滑层影响完成20％）。

1。

4临建项目（1)食堂土建工作完成；（2）大厕所及化粪池场地平整结束；（3）办公房侧三间办公室土建结束；（4）单身房砂浆抹面、地坪基本结束，招待所开始吊顶;(5）办公、生活区排水沟开挖结束；办公生活用房后侧浆砌石排水沟完成三排；(6）水池开挖结束；(7）导流洞出口围堰施工完成。

二、工程进度情况比较分析上周施工基本按计划完，但导流洞出口因受出口围堰施工影响完成85%，交通洞受进口滑层影响（根据业主、监理及设计要求采用钢支撑及挂网喷砼进行支护）未按计划完成。

三、工程质量、安全、文明施工情况说明3。

1工程质量、安全上周无质量事故发生。

目前项目部主要在进行导流洞抢工，项目部质量目标是:控制好开挖及砼浇筑质量，加强测量及外协队伍管理工作，减小超、欠挖，为导流洞抢工创造良好的条件。

上周无安全事故发生。

但由于汛期将至,雨天较多，导流洞侧山体多处均有掉块现象发生,项目部针对上述情况，由安全部门制定了相关暂行方案，保障施工人员、设备的安全。

3。

2文明施工本周加强了各个工作面施工材料堆放管理、洞内的排水工作；对开挖有、无用料进行统一规划，分类堆放。

四、下周计划（5月13日～5月19日）：4.1导流洞：1、开挖(1)进口进尺20m,开挖至导0+213；(2）出口进尺20m,开挖至导0+249.5；（3）导流洞出口3块、进口导0+110。

00—导0+043。

701欠挖处理.3、砼施工(1)闸室段：完成闸室第二（EL1175-EL1179）砼浇筑；（2）洞身段：完成3块底板钢筋加工.4.2塌方体:清理结束.4。

甘肃白龙江凉风壳水电站首部枢纽厂房土建及机电设备安装工程施

甘肃白龙江凉风壳水电站首部枢纽、厂房土建及机电设备安装工程施1、工程概况说明1.1、工程概况 1.1.1、工程说明凉风壳水电站位于甘肃省舟曲县逢迭乡好地坪村段的白龙江干流上游，是甘肃省白龙江尼什峡至沙川坝河段梯级水电规划调整的第十二级电站（自上而下），为一低坝径流无调节引水式电站。

坝址右岸、厂址左岸有313省道通过，交通便利。

电站设计水头43.5m，设计引水流量140m3/s，保证出力13.468Mw，装机容量52.5Mw，多年平均发电量2.41亿kw．h，年利用小时数4650h。

凉风壳水电站工程等别为Ⅲ等工程，工程规模为中型。

拦河引水枢纽、引水隧洞、调压井、压力管道及厂房等为3级建筑物。

尾水渠及交叉建筑物（交通桥、防洪堤等）为4级建筑物。

引水枢纽洪水标准：设计【重现期（年）】为50年（P=2%）, 校核【重现期（年）】300（P=0.5%）。

厂房洪水标准：设计【重现期（年）】为50年（P=2%）, 校核【重现期（年）】200（P=0.5%）。

地震动蜂值加速度为0.2g，地震基本烈度为Ⅷ度。

凉风壳电站工程由引水枢纽、引水系统（无压箱涵、压力隧洞、调压井、压力管道）、主副厂房和尾水渠等组成。

引水枢纽为砼闸坝，主要建筑物自左至右依此为：挡水副坝、溢流坝、泄洪冲砂闸、进水口。

泄冲闸为5孔，单宽10m；溢流坝净宽10m。

厂区主要建筑物有主、副厂房、尾水渠、升压站。

主厂房为半地面式，机组间距1#、2#间距为14.5m，2#、3#间距为13.5 m，厂房桥机跨度为16.5m，安装间长度19.95m，主厂房总长度为67m，主厂房安装间地面高程为1426.8m，发电机层高程为1423.20m，水轮机层高程为1419.90m，水轮机安装高程为1415.30m，1尾水管底板高程为1407.237m，桥机轨顶高程为1437.65m。

厂内设有起重量为100/32/5t单小车电动双梁变频调速桥式起重机1台（起升机构采用变频调速方式）。

水力发电工程的施工方案

（3）开展安全知识竞赛和应急演练，提高员工安全意识。
（4）实施绩效考核，激发员工工作积极性，提高施工效率。
4. 施工协调与沟通：
（1）定期召开项目协调会，解决施工过程中出现的问题，确保施工顺利进行。
（2）加强与设计、监理、甲方等各方的沟通与协作，确保工程质量和进度。
（3）建立信息反馈机制，及时了解施工现场情况，调整施工计划。
（2）实行质量责任制，明确各岗位的质量职责，确保工程质量。
（3）加强施工过程质量控制，对关键工序和重点部位实行严格监控。
（4）定期组织质量检查，及时整改存在的问题，确保工程质量达到优良标准。
（5）对施工人员进行质量教育培训，提高质量意识，树立质量第一的观念。
2. 安全保障：
（1）建立健全安全生产责任制，明确各级管理人员和施工人员的安全生产职责。
（2）制定详细的安全生产规章制度，包括安全生产操作规程、应急预案等。
（3）加强施工现场安全巡查，及时发现并整改安全隐患，防止安全事故发生。
（4）定期开展安全生产培训，提高施工人员的安全意识和操作技能。
（5）落实安全生产防护措施，包括施工现场的临时设施、安全防护设施等。
3. 环境保护：
（1）制定环境保护措施，确保施工过程中不对周边环境造成破坏。
（2）合理规划施工现场，减少土地占用，保护生态环境。
（3）加强施工现场粉尘、废水、噪声等污染物的治理，确保达到国家排放标准。
（4）加强对施工废弃物的处理，实现资源回收利用，降低对环境的影响。
4. 质量与安全检查：
（1）定期开展质量与安全大检查，对工程实体、施工现场进行全面检查。
（2）对检查发现的问题，及时下发整改通知单，督促责任单位整改。
（4）发电厂房工程：包括厂房基础、主体结构、电气设备安装等，共计施工周期为10个月。

某水电站左岸大坝土建及金属结构安装工程施工组织设计

１．１施工项目
处理。
２．２混凝土接缝灌浆本水电站的结构特点以及施工要求决定了接缝灌浆的特殊
该水电站位于某江流中段，属于大型工程，建成后对于河流中下段的水利调节作用至关重要。建成水库容量１５０×１０ｍ，预设发电机组容量为４×１０ｋＷ，施工内容包括左岸大坝工程规定的任务坝段的基础土建、坝桩固结、混凝土施工、灌浆及排水工程的施工、泄洪系统中闸墩、闸门和孔钢衬的施工，同时还有排水工程、维护工程、以及发电工程的工程。施工前，对于工程量要有大体的估算，包括混凝土在各个环节的用量、各类金属的用量、闸门安装以及发电机组的详尽３．１钢衬安装施工情况都要在施工组织之前完全掌握。钢衬组成包括顶衬、底衬、侧衬。同时钢衬设有加强筋肋１．２施工水文地理条件装置。施工过程中要注意由于钢衬截面小、壁厚薄而引起的运该江流支流少，源头远，径流集中。建坝地址历年的水文载、安装的困难。安装过程应该采用合理的工序，严格按照工条件包括降水量、气温、湿度、风等情况。统计发现，该江流序进行，保证钢衬焊缝质量、变形程度、安装中心、高程等技源头由冰雪补水，随着气温升高水流逐渐加大，水流量相对较术指标符合标准。钢衬施工强度较高，施工中最重要的部分为为稳定，以７、８月份流量最大。管节的安装与焊接。高程和轴线调整合格后才能进行钢衬的组地质条件方面，坝址选在该河流中段，河流基面呈倒金字装，利用事先设置的冲销进行组装，检测合格后进行部分点焊。中孔钢衬的焊接可以安排多人同时进行，每３天左右可完成一塔状，河面宽度在１ｌｏｅ左右，深度在１ｒ５ｍ。１．３现场施工条件个单元的焊接。由于水电站的建设工程浩大，需要的运输量也十分庞大，对于钢衬的涂装，要首先对钢衬内壁进行清理，对内壁采故施工条件的了解对于施工组织设计意义重大。该水电站选址用涂料、外壁采用水泥浆。喷涂后粗糙度、除锈等级、适应温后，施工可采取多种交通方式运输，包括附近的干线公路与铁度氛围等都要到达相关标准。路，都为材料运输提供了便捷之处。施工场内设置左岸坝顶、３，２机电设备安装施工左岸上游出渣路、供料平台等十三条施工路线。这部分包括接地系统、电器预埋件、照明、供电等工程的１．４其他施工布置施工安装。此施工部分涉及的方面广、设备繁杂、施工过程中施工布置需要遵循便捷、紧凑、经济、安全、合理的原则。的项目多、突发问题多。需要在土建部分多加注意，并密切配合。在施工设计组织中除了上述要着重考虑的条件，同时还要注意３．３砌体与坝体表处理工程施工到施工水电的供给条件、设备的作业能力、施工生活区的设置包括坝体墙表、导流孔等的表面涂装，电梯井、泵房等的等。施工进度的安排与控制是施工设计中的重中之重。砌砖。２大坝土建总之，水电站的施工组织设计需充分考虑到施工地址所处２．１大坝混凝土施工的交通条件、水文条件以及河流地质条件。对于施工的安排设本水电站设计建设为双曲拱坝，工程浩大，必然施工多而计应遵循高效合理、经济安全的原则。同时注意土建环节与金杂。大坝施工首先进行的是坝基表面的清理。根据前期对岩层属结构安装配合，两者兼顾。情况的勘测，依次进行前期准备、人工处理岩石层、检测验收。随后在坝体施工之前进行止水基座施工，搭建施工平台后进行参考文献１】李宏祥，杨燕峡，饶建勇，郭必文；阿海水电站工程施工总布置综开挖。锚杆施工在钻孔完成后，利用空气压力进行注浆，同时［注意注浆各个环节的质量检测。为了解决地址本身缺陷，采取述［Ｂ】；中国水电顾问集团昆明勘测设计研究院；水力发电；２０１２年槽挖混凝土浇筑的方式。槽挖部位施工先后进行基面清洗、结１１月，第３８卷第ｌ１期构安装、混凝土浇筑及其养护。防渗工程施工按设计要求做好【２】许华；水电站大坝工程施工组织布置设计探讨［Ａ１；浙江省第一水电基部清理工作，采用煤灰、细砂等材料进行填筑，同时注意控建设集团有限公司；应用技术；１６７４ — ６７０８（２０１１）４４－一０１７７ — ０２．制好各种材料之间的高差以及填料之间的轮廓线。大坝模板的［３］李仕成；马云；小湾水电站施工分标浅析［Ｂ】；国家电力公司昆明勘施工首先要确定模板的型号、尺寸，确定模板的布置方向。施测设计研究院；云南水力发电；第１８卷第ｌ期工过程中都要严格遵循设计要求，对于意外情况都要严格技术

云南省华宁县禄丰水电站

云南省华宁县禄丰水电站金属结构及启闭设备制造、安装工程自检报告目录一、工程概况 (1)二、金属结构制造质量控制 (1)三、金属结构的安装 (2)四、启闭设备的安装 (2)五、防腐蚀工作 (3)六、工程质量检验与评定 (3)6.1质量检验与质量问题处理 (3)6.2工程分部项目划分及质量评定 (3)七、施工在事记 (4)八、文明生产和确保安全生产措施 (5)九、结论 (5)一、工程概况禄丰水电站位于南盘江干流中段河流，地处云南省玉溪市华宁县青龙镇的禄丰村，坝址位于禄丰车站上游2.35公里处，闸坝高34.7米，水库正常蓄水位1330.00米，总库容109.5万立方米，大坝、淹没区部分占地291.165亩。

电站设计水头为45米，多年平均流量64.83立方米每秒，电站装机40000千瓦（2×20000千瓦）。

2012年3月份已经全部完成合同规定的金属结构制作、安装项目，并于3月初全部调试结束。

单元、分部工程的质量经评定合格，具备下闸茺水投入使用的验收条件。

钢闸门及其埋件制作安装见下表：二、金属结构制造质量控制金属结构制造工作全部在工厂内进行，制作前技术部门针对工程项目对设计图纸认真地进行审查、编制、制造和安装的流程工艺作业指导书，组织生产班组人员进行生产前技术交底，认真地学习规范标准，埋件制作各工序部件按作业指导书进行，根据运输条件进行分段制作，严格按设计要求和规范标准控制检查验收出厂。

闸门制作按工艺流程要求下料构件制作焊接检验，在平台上进行整体拼装完成后进行检查各项指标符合要求后，再进行焊接，焊接严格按焊接工艺规范要求进行手取措施，控制变形，保证焊接质量，焊接后按要求进行检验各项指标，经符合设计规范要求再进行撤开分节分块，确保闸门的制造质量。

由于制作的全过程认真地按设计和水利水电工程《钢闸门制作安装验收规范》（DL/T5018-2004）标准要求严格地控制把关，保证制作的质量能满足工程各项要求质量优良。

云南省景谷县威远江水电站金属结构设计

1 工程概况1.1 工程位置威远江水电站位于云南省思茅地区景谷县境内威远江（又称巴景河）下游河段上，是云南路桥公司投资的第一个水电项目工程，也是威远江干流骨干电站。

电站位于思茅地区景谷县益智乡境内，对外交通采用公路运输，距景谷县的公路里程为50.4k m，距普洱县的公路里程为163.4k m，距思茅市的公路里程为211.4k m，距昆明市的公路里程为541.4 km。

1.2 装机规模和工程等级该电站以发电为主，采用堤坝式开发，电站装机容量3×24M W，水库正常蓄水位905m，设计洪水位900.41m，校核洪水位907.46m，死水位880m，总库容2.70×108 m3，水库为不完全年调节。

根据《水利水电枢纽工程等级划分及设计标准》SL252-2000的规定，本工程属Ⅱ等大（2）型工程。

拦河坝及泄洪建筑物为2级，引水系统和厂房为3级建筑物，次要建筑物及临时建筑物为4级。

挡水和泄洪建筑物均按100年一遇洪水设计，相应洪峰流量为3320m3/s；按2000年一遇洪水校核，相应洪峰流量为5460m3/s。

消能防冲建筑物按50年一遇洪水设计，相应洪峰流量为1340m3/s。

厂房按100年一遇洪水设计，相应洪峰流量为3320 m3/s；200年一遇洪水校核，相应洪峰流量为3810 m3/s。

工程区地震基本烈度为Ⅶ度，主要建筑物按Ⅶ度进行工程抗震设防。

1.3 工程布置枢纽主要由心墙堆石坝、右岸开敞式岸边溢洪道、左岸导流隧洞、右岸泄洪（兼导流）隧洞、冲沙隧洞、引水系统、地面厂房、地面开敞式开关站等建筑物组成。

心墙堆石坝坝顶高程910m，最大坝高93m，坝顶宽8m，坝顶长244m，坝体上游坡1∶1.8，下游坝坡1∶1.8，粘土心墙上下游坡1∶0.2。

坝体总填筑量为164×104 m3（未含上游导流围堰）。

坝体上游坝脚采用与上游导流围堰结合的方式，围堰顶高程859 m，上游坡1∶2.75。

水电站工程工程概况

水电站工程工程概况1.1 工程概况本水电站位于A省西部A县与B县交界的C江中游河段，在干流河段与支流黑惠江交汇处下游1.5km处，系C江中下游河段规划八个梯级中的第二级。

本水电站工程属大（1）型一等工程，永久性主要水工建筑物为一级建筑物。

工程以发电为主兼有防洪、灌溉、拦沙及航运等综合利用效益，水库具有不完全多年调节能力，系C江中下游河段的“龙头水库”。

该工程由混凝土双曲拱坝（坝高292m）、坝后水垫塘及二道坝、左岸泄洪洞及右岸地下引水发电系统组成。

大坝建成后将形成149.14×108m3的水库，电站装机容量4200MW（6×700MW）。

引水发电系统由三大洞室和六条引水压力管道、六条母线洞、两条尾水洞以及交通洞、运输洞、出线洞和通风洞组成一个庞大的地下洞室群。

其主副厂房高82.0m、宽30.6m、长298.1m；主变室高22.0m、宽19.0m、长230.6m；双圆筒阻抗式调压室高90.0m、直径32.0m，最大开挖直径38m，两调压井轴线间距99.504m；两条尾水隧洞长度分别为945.4m和717.4m，洞径均为18m。

1.2 合同项目范围与主要工程量1.2.1 合同项目范围（1）引水系统工程电站进水口二期开挖与支护、基础处理；电站进水口塔体一期、二期混凝土浇筑；电站进水口金结预埋件制作、安装；电站进水口拦污栅、闸门、启闭设备等永久设备的接收、运输、保管、安装、调试、试运行；电站进水口交通设施和配电室土建工程；压力管道开挖、支护及混凝土浇筑；压力管道钢管制作、安装；压力管道帷幕灌浆、固结灌浆、回填灌浆、钢管的接触灌浆；引水系统工程接地系统及量测管路的预埋件制安。

（2）地下厂房工程地下洞室群的开挖与支护（含预应力锚索），包括主副厂房、安装间、主变室、母线洞、主厂房运输洞、主变运输洞、交通洞、通（排）风洞；地下洞室群排水系统排水洞开挖、排水孔施工、混凝土浇筑、压力管道钢衬起点处帷幕灌浆；地下厂房岩壁吊车梁的开挖、锚杆制安、混凝土浇筑（含一期、二期）；主副厂房、安装间、主变室、母线洞一期混凝土浇筑；主厂房运输洞、主变运输洞、交通洞、通（排）风洞、进（排）风楼混凝土浇筑；各洞室的固结灌浆、回填灌浆；地下厂房的二期、三期和蜗壳混凝土浇筑；消防、生活水池的修建施工；厂区枢纽生活给、排水设施施工；厂房初期简易装修工程施工。

渡口坝水电站大坝枢纽土建工程施工组织设计(正式)

渡口坝水电站大坝枢纽土建工程施工组织设计(正式)第一章工程概况1．1工程概况渡口坝水电站为混合式电站，位于重庆市奉节县新政乡梅溪河上游河段，是梅溪河梯级规划的第一级，坝址区控制流域面积765km2，多年平均流量18.2m3/s。

该电站是一座以发电为主、兼有旅游、防洪等综合效益的Ⅲ等中型工程。

水库总库容9854万m3，有效库容7011万m，属年调节水库。

坝址位于奉节县新政乡上游7km处，距奉节县城90km；厂址位于公平镇打烂沟处，距奉节县城54km。

渡口坝水电站工程主要建筑物包括挡（泄）水建筑物、取水建筑物、引水建筑物和电站厂房，电站共装机容量129MW（2×64.5MW）。

混凝土拱坝为3级建筑物。

建基面高程▽470.00m，坝顶高程▽578.50m，最大坝高108.5m。

体型采用抛物线型变厚双曲拱坝，顶拱中心角98°，最大半中心角46.76°，最小半中心角26.88°，拱冠梁处拱圈中心线最大曲率半径120.6m，最小曲率半径53.4m，坝轴线长284.123m，共分16个坝段。

坝顶厚4.5m，底厚20.0m，厚高比0.18。

坝体内设灌浆廊道、交通廊道、集水井、抽水泵和放空管等，坝外设灌浆平洞、排水洞、交通桥、坝后桥和电梯井等。

泄洪建筑物位于大坝中间，溢流堰中心线与大坝中心线重合，由3个溢流表孔组成，孔口尺寸为12m×12m（宽×高），每孔装有弧形工作门控制，由液压启闭机启闭。

堰体采用WES型堰面曲线，堰顶高程▽563.00m。

堰顶前部采用1/4椭圆曲线，堰顶后部为曲线方程，出口采用跌流，最大下泄流量为3840m3/s，相应单宽流量为116.4m3／（s·m）。

水垫塘作为消能建筑物是3级建筑物，包括水垫塘、二道坝和护坦。

水垫塘为阶梯形，长165.53m，底宽44m，顶宽79.44m，最低底高程469.0m。

水垫塘末端设壅高水位的二道坝，轴线长66m，高17.5m，顶宽2.7m，底宽27.2m，底高程▽474.5m，坝内设排水廊道和抽水泵，二道坝后设长20m的护坦，并设齿墙。

水电站金属结构设计与布置——以金安桥水电站为例

92YAN JIUJIAN SHE栅前、栅后的水位差来判断压力是否超标。

当水位差大于标准范围内就要及时清理污物。

拦污栅清污方式为提栅清污。

2.进水口检修闸门在拦污栅后设有四孔一扇平面检修闸门。

闸门的孔口尺寸为9m×14m，设计水头为48m。

止水方式利用橡皮在下游进行顶、侧、底止水。

闸门设计时分为4节制造及运输，在工地焊接成整体；闸门通过滑道进行支承。

闸门在操作时，必须在静水条件下进行启闭，需充水平压时采用上节门叶上设置的充水小门进行。

闸门的门槽结构型式采用Ⅰ型。

进水口检修闸门的启闭通过液压自动抓梁，利用坝顶4000KN/1000KN 门机的主小车完成；闸门需存放在储门槽内，只有检修事故闸门或压力钢管时才能落下闸门。

3.进水口快速事故闸门与启闭设备（1）进水口快速事故闸门快速事故闸门的设置是为了压力钢管和机组发生故障时能够紧急切断水流，在每一台机组的进水口都设计安装了1扇快速事故闸门；共布置4孔4扇，快速事故闸门被安装在进水口的检修门之后，孔口尺寸为9m×12m，设计水头为48m。

门叶结构采用钢板焊接组合而成，闸门利用带滚动轴承的滚轮作用进行支承；闸门的每个节间使用铰轴相互联接完成。

闸门开启时，需要在静水条件下开启，水压差不得超过4m，在闸门的门顶安装充水小门负责充水平压；当厂房的机组正常运行时，由液压启闭机将站悬吊在孔口上方，当机组发生事故时闸门能快速关闭孔口，切断水流，以避免事故进一步扩大。

（2）进水口快速事故闸门液压启闭机每扇闸门采用一台7000kN/4000kN （持住力/启门力）的液压启闭机操作。

液压启闭机布置于坝内▽1420.00m 平台上，设计为垂直状态，液压缸安装布置为浮动支承，泵站布置在▽1424.00m 平台泵房内，一个液压泵站需负责两台液压启闭机，每个泵站设两台油泵电机组，电机工作状态为一用一备。

闸门液压启闭的机容量为7000kN/4000kN（持住力/启门力），工作行程：13.1m，最大行程：13.3m，起门速度：0.53m/min。

江西跃洲水电站下闸蓄水金属结构验收

橡胶止
水），
门槽重 31.485t
2.3、厂房尾水事故闸门（含门槽）
a）结构型式：平面定轮门
b）孔口尺寸：潜孔12.5m xi1.278m （宽X 高）
c）门槽底坎高程： EL96.361 m ;闸顶高程： EL118.80 m
d ）设计水头：下游 23.339m, 上游8.0m
j）主要结构材料：栅体 Q345，栅槽埋件 Q235
k）栅槽埋件数量：6孔
l）栅体数量：6 扇
M）栅叶每孔重 50.599吨份九节）; 栅槽每孔重12.961 吨.
2.2、厂房进水口检修闸门（含门槽）
a）结构型式：垂直、平面、叠梁门
b）孔口尺寸：潜
孔，
12.5m xi8.505m （宽X 高）
2、金属结构设备安装工程主要内容
a) .厂房进水口拦污栅槽6 孔，拦污栅6扇；
b) . 厂房进水口检修闸门 3 扇，门槽 3 孔；
C) .厂房尾水闸门 3 扇，门槽3 孔；
d) . 泄洪闸工作闸门门槽 21 孔，工作闸门 21 扇；
e) . 泄洪闸工作闸门固定卷扬式启闭机 21 台；
厂房进水口检修门门槽埋件 3 孑、检修门制作 3 扇（保留一扇，型号：
12.5M X18.5M ）。厂房尾水事故闸门门槽埋件 3 孑、事故闸门 3 扇（型
号； 12.5M X11.27M ）。船闸上闸首检修门埋件及工作闸门门槽埋件
1孑、工作闸门1 扇（型号： 12MX10. 95M ）。船闸下闸首工作闸门
核洪水位 123.52m ，电站装机容量 36MW，船闸暂按％级航道实施，

普定水电站金属结构设计运行总结

碾压混凝土拱坝按二级建筑物设计，引水发电系统和厂区枢
闸门结构为双主横梁、斜支臂、圆柱铰型式。吊点间距１ｍ，铰轴直径３０００ｍｍ，支铰轴承为Ｚ１ＱＡ９—４，侧水封为Ｐ
型止水，预压缩量４ｍｍ，闸门门叶及支臂材料为１Ｍｎ６。该
（０７ｍｍ）。
月２８日恢复通航。经过检修后两个月的运行观察，人字门
运行无任何异常现象，证明此次顶门检修是成功的。通过此次维修实践，对底枢的运行情况和工作特性有了更深入的了解，总结了丰富的经验，对日后的运行和维修工作都将有重要的参考价值。
些问题作了介绍。
关键词：普定水电站；金属结构；设计布置
中献标识码：Ｂ
文章编号：０２—３１（０２０ —０４１００１２０）３０３—０３
度１．ｍ，堰顶高程１３．０２５１４０ｍ，坝顶高程１５．０１００ｍ，闸门
一
闸门的启闭设备采用当时国内刚刚兴起的悬挂式双吊点液压
启闭机，该型式的启闭机也是首次使用在贵州地区水电站的表孔弧门上。启闭容量２×８０Ｎ最大工作行程６７ｍ，０ｋ，．２液压缸上吊点高程为１４．ｍ，闸门全开时门底高程１７５
维普资讯
２００２年第３期
普定水电站金属结构设计运行总结
