桥梁工程期末考试重点邵旭东版图文稿

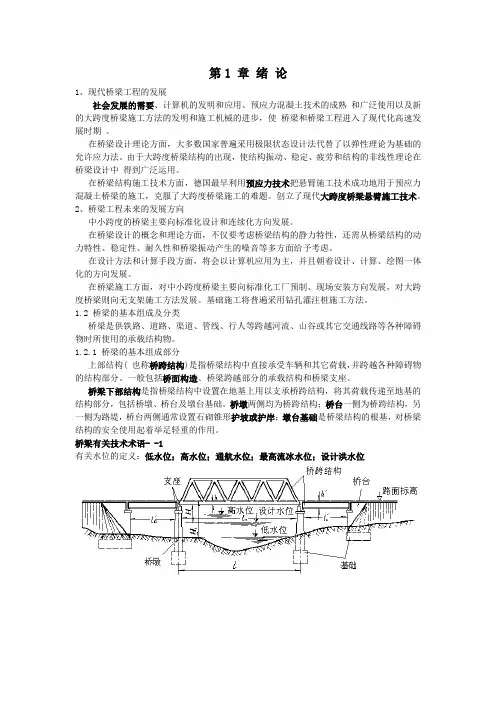

桥梁工程期末重点
第1 章绪论1、现代桥梁工程的发展社会发展的需要、计算机的发明和应用、预应力混凝土技术的成熟和广泛使用以及新的大跨度桥梁施工方法的发明和施工机械的进步，使桥梁和桥梁工程进入了现代化高速发展时期。
在桥梁设计理论方面，大多数国家普遍采用极限状态设计法代替了以弹性理论为基础的允许应力法。
由于大跨度桥梁结构的出现，使结构振动、稳定、疲劳和结构的非线性理论在桥梁设计中得到广泛运用。
在桥梁结构施工技术方面，德国最早利用预应力技术把悬臂施工技术成功地用于预应力混凝土桥梁的施工，克服了大跨度桥梁施工的难题。
创立了现代大跨度桥梁悬臂施工技术。
2、桥梁工程未来的发展方向中小跨度的桥梁主要向标准化设计和连续化方向发展。
在桥梁设计的概念和理论方面，不仅要考虑桥梁结构的静力特性，还需从桥梁结构的动力特性、稳定性、耐久性和桥梁振动产生的噪音等多方面给予考虑。
在设计方法和计算手段方面，将会以计算机应用为主，并且朝着设计、计算、绘图一体化的方向发展。
在桥梁施工方面，对中小跨度桥梁主要向标准化工厂预制、现场安装方向发展，对大跨度桥梁则向无支架施工方法发展。
基础施工将普遍采用钻孔灌注桩施工方法。
1.2 桥梁的基本组成及分类桥梁是供铁路、道路、渠道、管线、行人等跨越河流、山谷或其它交通线路等各种障碍物时所使用的承载结构物。
1.2.1 桥梁的基本组成部分上部结构( 也称桥跨结构)是指桥梁结构中直接承受车辆和其它荷载，并跨越各种障碍物的结构部分。
一般包括桥面构造、桥梁跨越部分的承载结构和桥梁支座。
桥梁下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分，包括桥墩、桥台及墩台基础。
桥墩两侧均为桥跨结构；桥台一侧为桥跨结构，另一侧为路堤，桥台两侧通常设置石砌锥形护坡或护岸；墩台基础是桥梁结构的根基，对桥梁结构的安全使用起着举足轻重的作用。
桥梁有关技术术语- -1有关水位的定义：低水位；高水位；通航水位；最高流冰水位；设计洪水位桥梁有关技术术语- -2桥长(L)：一般把桥梁两端桥台的侧墙或八字墙尾端点之间的距离称桥梁全长，简称桥长。

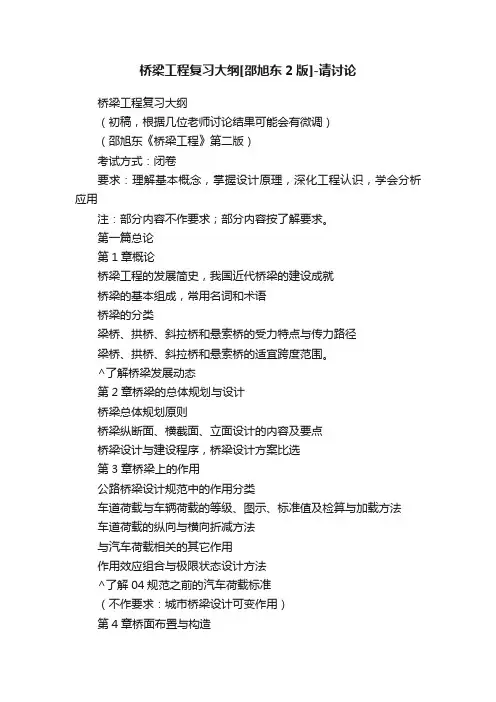

桥梁工程复习大纲[邵旭东2版]-请讨论
![桥梁工程复习大纲[邵旭东2版]-请讨论](https://img.taocdn.com/s3/m/26e2772378563c1ec5da50e2524de518964bd3d2.png)
桥梁工程复习大纲[邵旭东2版]-请讨论桥梁工程复习大纲（初稿，根据几位老师讨论结果可能会有微调）（邵旭东《桥梁工程》第二版）考试方式：闭卷要求：理解基本概念，掌握设计原理，深化工程认识，学会分析应用注：部分内容不作要求；部分内容按了解要求。
第一篇总论第1章概论桥梁工程的发展简史，我国近代桥梁的建设成就桥梁的基本组成，常用名词和术语桥梁的分类梁桥、拱桥、斜拉桥和悬索桥的受力特点与传力路径梁桥、拱桥、斜拉桥和悬索桥的适宜跨度范围。
^了解桥梁发展动态第2章桥梁的总体规划与设计桥梁总体规划原则桥梁纵断面、横截面、立面设计的内容及要点桥梁设计与建设程序，桥梁设计方案比选第3章桥梁上的作用公路桥梁设计规范中的作用分类车道荷载与车辆荷载的等级、图示、标准值及检算与加载方法车道荷载的纵向与横向折减方法与汽车荷载相关的其它作用作用效应组合与极限状态设计方法^了解04规范之前的汽车荷载标准（不作要求：城市桥梁设计可变作用）第4章桥面布置与构造桥面布置要点桥面铺装组成桥面防水和排水构造桥面伸缩装置的构造及其常见病害第二篇混凝土梁桥和刚架桥第1章概述简支梁桥、连续梁桥和悬臂梁桥的一般特点悬臂梁桥目前趋于淘汰的原因第2章混凝土梁式桥构造与设计特点跨度、梁高和截面形式的一般关系简支板桥构造简支梁桥构造悬臂体系构造和牛腿受力及配筋特点预应力混凝土连续梁、连续刚构的跨径布置原则箱梁构造形式和尺寸范围预应力筋布置原则与布置形式（三向预应力）第3章混凝土简支梁桥的计算桥面板的计算方法主梁内力计算方法荷载横向分布的概念，计算方法：杠杆原理法，偏心压力法和修正偏心压力法挠度及预拱度的计算原则（不作要求：第三节横隔梁内力计算）第4章混凝土悬臂体系和连续体系梁桥的计算不同施工方法对成桥恒载内力的影响悬臂浇筑和顶推施工时结构恒载内力计算思路剪力滞和有效分布宽度的概念活载内力计算：影响线及影响线加载方法，活载包络图的绘制方法预应力等效荷载原理和计算方法，总弯矩和次弯矩的求解方法徐变的概念，徐变系数的计算，徐变次内力计算的一般方法收缩的概念，收缩应变的计算，收缩次内力计算的一般方法基础沉降次内力的计算原理温度次内力和自应力的概念和计算方法悬臂施工时的挠度和预拱度计算原则（不作要求：第三节活载内力计算中的“荷载横向分布计算的等代简支梁法”）第5章刚架桥简介^了解门式刚架、斜腿刚架、全无缝式连续刚构桥的构造特点第6章梁式桥的支座桥梁支座的功能板式橡胶支座的构造及其实现功能的原理盆式橡胶支座的构造及其实现功能的原理支座的选用和布置原则（不作要求：第三节支座的设计计算）第7章混凝土斜、弯梁桥简介斜板桥的受力特点与构造斜肋梁桥的受力特点与构造^了解斜箱梁桥的支座布置与受力特点弯梁桥受力与变形特点、支座布置原则和预应力筋布置原则（不作要求：斜梁桥近似计算）（不作要求：第二节弯梁桥）第8章混凝土梁桥的施工就地现浇钢筋混凝土简支梁桥施工预制钢筋混凝土及预应力混凝土简支梁桥施工各种悬臂体系和连续体系梁桥的施工方法要点：逐孔施工法、节段施工法和顶推施工法节段平衡悬臂施工法（了解目前常用的锚具类型有哪些，哪些锚具趋于淘汰）第9章梁式桥实例学习工程实例，关注构造与施工特点第三篇混凝土拱桥第1章概论拱桥的主要特点拱桥的组成与分类第2章拱桥的构造与设计上承式拱桥的构造与设计中、下承式混凝土拱桥的构造与设计拱式组合体系桥的构造与设计第3章拱桥的计算上承式拱桥的计算：实腹式悬链线拱轴方程确定空腹式悬链线拱轴的五点重合法悬链线无铰拱的弹性中心概念及在均匀温变和拱脚变位内力计算中的应用拱的赘余力影响线及活载内力计算主拱强度及稳定验算中、下承式钢筋混凝土拱桥计算原则和相关概念^了解其他类型拱桥的计算特点第4章拱桥的施工混凝土拱桥的施工方法上承式拱桥的有支架施工上承式拱桥缆索吊装施工中下承式拱桥的施工拱架施工法缆索吊装施工法少支架施工法、劲性骨架施工法、转体施工法第5章实例学习工程实例，关注构造与施工特点第四篇混凝土斜拉桥第1章总体布置斜拉桥的基本组成与受力特点总体布置：孔跨、塔柱、拉索主要结构体系第2章斜拉桥的构造主梁构造：常见截面形式，不同材料主梁的适宜跨径索塔构造：索塔构件组成，截面形式拉索构造：截面形式，锚固构造第3章斜拉桥的计算结构分析计算图示斜拉索的垂度效应计算^了解索力的初拟与调整^了解温度和徐变次内力计算^了解非线性问题的计算第4章斜拉桥的施工主梁的施工方法^了解索塔和拉索的一般施工步骤第5章实例学习工程实例，关注构造与施工特点第五篇桥梁墩台第1章桥梁墩台的设计和构造梁桥墩台的构造拱桥墩台的构造第2章桥梁墩台的计算^了解墩台所受的作用及其效应组合^了解各类桥墩、桥台的设计验算内容第六篇桥梁结构计算机分析方法（限于课时，不作要求）。
桥梁施工期末重点
桥梁工程09级土木4班名词解释1净跨径：对于梁桥是指设计洪水位上相邻两个桥墩或桥墩与桥台之间的净距离；对于拱桥是指两拱脚截面最低点之间的水平距离。
2计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，用1表示；对于拱桥,是指相邻两拱脚截面形心点之间的水平距离3桥梁全长：指桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长.4设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位5荷载折减系数：计算结构受力时，考虑活荷载标准值不可能全部布满和各构件受载后的传递效果不同，对荷载进行折减的系数。
分为横向折减系数和纵向折减系数。
6偶然作用：是指在结构使用期间出现的概率很小，一旦出现，其值很大且持续时间很短的作用。
7永久作用：是指在结构使用期间，其量值不随时间而变化或其变化值与平均值比较可忽略不计的作用。
8可变作用：是指在结构使用期间，其量值随时间变化，且其变化值与平均值比较不可忽略的作用。
9荷载横向分布影响线：指表径桥路上车辆、人群荷载沿横桥上对主梁分配的荷载程度的系数10矢跨比：指拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比（f/'1），亦称拱矢度，它是反映拱桥受力特性的一个重要指标11合理拱轴线：能使拱的各个截面弯矩为零的拱轴线。
12五点重合法：求悬链线拱的拱轴系数时，要求拱圈的五个关键控制截面，即拱顶，两拱脚和两个四分点达到压力线和拱轴线必须重合，从而使各拱圈截面不产生过大的弯矩峰值，这种设计方法称为五点重合法。
13净矢高：指从拱顶截面下缘至相邻两拱脚截面下缘最低点连线的垂直距离，以丄表示。
14标准跨径：对于梁桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径，用lb表示15连拱作用：支承在有限刚度桥墩上德连续多孔拱桥，在拱圈受力时，各孔拱圈桥墩变形相互影响的作用16预拱度：为了平衡桥梁使用时的上部结构和施工时支架的各变形值，在桥梁浇筑时预先施加的一个上拱值。
桥梁工程期末考试重点邵旭东版
桥梁工程期末考试重点邵旭东版名词解释1、荷载横向分布影响线p56单位荷载沿桥面横向（y轴方向）作用在不同位置时，某梁所分配的荷载比值变化曲线，也称作某梁的荷载横向分布影响像。
2、拱桥转体施工法p185转体施工法的特点是将主拱圈从拱顶截面分开，把主拱圈混凝土高空浇筑作业改为放在桥孔下面或者两岸进行，并预先设置好旋转装置，待主拱圈混凝土达到设计强度后，再将它就地旋转就位成拱。
3、单向推力墩p203单向推力墩又称制动墩，它的主要作用是在它的一侧的桥孔因某种原因遭到毁坏时，能承受住单侧拱的恒载水平推力，以保证其另一侧的拱桥不致遭到倾坍。
4、顶推施工法p130它是在桥的一岸或者两岸开辟预制场地，分节段地预制梁身，并用纵向预应力筋将各节段连成整体，然后应用水平液压千斤顶施力，将梁段向对岸推进。
5、合理拱轴线p156以结构自重压力线作为设计拱轴线，拱桥上拱圈截面只受轴向压力而无弯矩作用的拱轴线6、劲性骨架施工法p以钢管混凝土作为劲性骨架再外包混凝土形成箱型拱7、预拱度p67为抵消梁、拱、桁架等结构在荷载作用下产生的挠度，而在施工时预设的反向挠度填空选择1、桥梁上的设计荷载包括哪几类？ P29永久作用、可变作用、偶然作用2、桥梁按照极限状态设计及时验算内容？ P30桥梁按极限状态法设计，包括承载能力极限状态和正常使用极限状态，前者验算强度和稳定性，后者验算应力、变形和裂缝。
3、桥梁按照基本受力体系可以分为哪三大基本体系？ P29桥梁按基本体系分类，有梁、拱、吊三大基本体系，梁受弯、拱受压、而吊受拉。
4、装配式简支梁桥的桥面横向连接有哪两种方式？p33装配式板桥板块之间必须采用横向联接构造，以保证板块共同承担荷载作用。
常用的横向连接方式有企口混凝土铰联接和钢板焊接联接。
5、桥面伸缩缝装置的主要类型有哪三种？p44桥梁伸缩装置的类型有U形锌铁皮伸缩装置、跨搭钢板式伸缩装置、橡胶伸缩装置等。
6、混凝土桥梁上部结构设计计算项目主要哪三部分计算？p49混凝土梁桥上部结构设计计算的项目一般有主梁、横隔梁和桥面板。

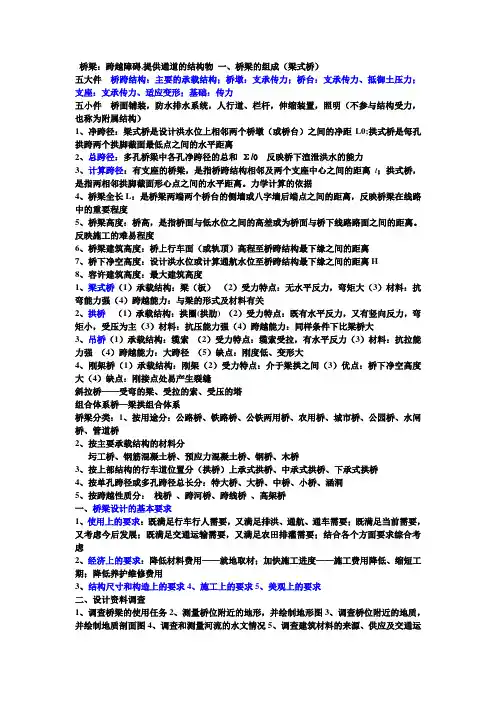

桥梁考点完整篇-桥梁工程期末考试考点-山东理工大学
桥梁：跨越障碍,提供通道的结构物一、桥梁的组成（梁式桥）五大件桥跨结构：主要的承载结构；桥墩：支承传力；桥台：支承传力、抵御土压力；支座：支承传力、适应变形；基础：传力五小件桥面铺装，防水排水系统，人行道、栏杆，伸缩装置，照明（不参与结构受力，也称为附属结构）1、净跨径：梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距L0;拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离2、总跨径：多孔桥梁中各孔净跨径的总和Σl0反映桥下渲泄洪水的能力3、计算跨径：有支座的桥梁，是指桥跨结构相邻及两个支座中心之间的距离l；拱式桥，是指两相邻拱脚截面形心点之间的水平距离。
力学计算的依据4、桥梁全长L：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，反映桥梁在线路中的重要程度5、桥梁高度：桥高，是指桥面与低水位之间的高差或为桥面与桥下线路路面之间的距离。
反映施工的难易程度6、桥梁建筑高度：桥上行车面（或轨顶）高程至桥跨结构最下缘之间的距离7、桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离H8、容许建筑高度：最大建筑高度1、梁式桥（1）承载结构：梁（板）（2）受力特点：无水平反力，弯矩大（3）材料：抗弯能力强（4）跨越能力：与梁的形式及材料有关2、拱桥（1）承载结构：拱圈(拱肋) （2）受力特点：既有水平反力，又有竖向反力，弯矩小，受压为主（3）材料：抗压能力强（4）跨越能力：同样条件下比梁桥大3、吊桥（1）承载结构：缆索（2）受力特点：缆索受拉，有水平反力（3）材料：抗拉能力强（4）跨越能力：大跨径（5）缺点：刚度低、变形大4、刚架桥（1）承载结构：刚架（2）受力特点：介于梁拱之间（3）优点：桥下净空高度大（4）缺点：刚接点处易产生裂缝斜拉桥——受弯的梁、受拉的索、受压的塔组合体系桥—梁拱组合体系桥梁分类：1、按用途分：公路桥、铁路桥、公铁两用桥、农用桥、城市桥、公园桥、水闸桥、管道桥2、按主要承载结构的材料分圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥、木桥3、按上部结构的行车道位置分（拱桥）上承式拱桥、中承式拱桥、下承式拱桥4、按单孔跨径或多孔跨径总长分：特大桥、大桥、中桥、小桥、涵洞5、按跨越性质分：栈桥、跨河桥、跨线桥、高架桥一、桥梁设计的基本要求1、使用上的要求：既满足行车行人需要，又满足排洪、通航、通车需要；既满足当前需要，又考虑今后发展；既满足交通运输需要，又满足农田排灌需要；结合各个方面要求综合考虑2、经济上的要求：降低材料费用——就地取材；加快施工进度——施工费用降低、缩短工期；降低养护维修费用3、结构尺寸和构造上的要求4、施工上的要求5、美观上的要求二、设计资料调查1、调查桥梁的使用任务2、测量桥位附近的地形，并绘制地形图3、调查桥位附近的地质，并绘制地质剖面图4、调查和测量河流的水文情况5、调查建筑材料的来源、供应及交通运输情况6、调查施工单位的技术水平、机械、电力等情况7、调查收集气象资料8、调查桥位上下游有无老桥，及桥型的布置使用情况一、桥梁纵断面设计（考试拱桥）总跨径、桥梁分孔、桥道高程、纵坡、基础埋深1、桥梁总跨径的确定—水文计算：有足够的排洪面积，不产生过大的冲刷；不过大的增加桥长，允许一定程度的冲刷2、桥梁分孔经济要求、通航要求、地形要求、地质要求、施工要求、美观要求、受力要求桥道高程的确定（1）在路线设计中已给出（2）根据要求的桥下净空高度确定：无通航要求：桥道高程=设计水位+净空高度+建筑高度；有通航要求：桥道高程=设计通航水位+净空高度+建筑高度跨线桥：桥道高程=路面标高+净空高度+建筑高度4、桥上及桥头引道纵坡的确定（1）小桥：平坡（2）大中桥：从中间向两端倾斜的双向纵坡5、基础埋深的确定二、桥梁横断面设计1、桥面净空（净宽和净高）的确定：为保证行人行车安全，横桥向必须有一定界限的安全净空2、桥跨结构的横断面布置：车行道、自行车道、人行道、缘石、栏杆、横坡三、桥梁的平面布置1、桥梁与两端引道的平面线形保持平顺2、桥轴线与河流主流或桥下路线尽量正交3、桥轴线尽量采用直线4、高速公路、一级公路上的大中桥及各级公路上的小桥，线形及与路线的衔接与符合路线布设的要求5、二、三、四级公路上的大中桥，平面布置应路桥综合考虑。
桥梁工程配筋计算
目录第一章箱梁构造尺寸的选择1第二章主梁几何特性计算2一、大、小毛截面〔含湿接缝〕2二、大、小毛截面〔不含湿接缝〕3三、跨中截面几何特性计算3第三章主梁内力计算6一、永久作用效应计算6二、可变作用效应计算9三、主梁作用效应组合23第四章挠度验算24第五章支座设计26参考文献28第一章箱梁构造尺寸的选择1.桥梁的跨径及桥宽主梁全长：19.96m 桥宽：14.5+2⨯0.5m防撞栏计算跨径：19.60m2.主梁尺寸确实定主梁间距取3.00m 五片主梁因为h=(1/1～1/25)⨯L=〔0.8～1.82〕m，所以取1.5m。
中国经历尺寸，板厚由跨中向支承处逐步加厚，可以将变化段设在L/4处所以：跨中腹板厚0.18m 底板厚0.22m，端部腹板厚0.22m 底板厚0.24m底板厚度按构造要求设计一般取0.22～0.28m。
所以端部取24cm，跨中取22cm。
3.横隔梁尺寸确实定中横隔梁一般取主梁梁肋高度的0.7～0.9倍〔1.05～1.35〕取1.20m端横隔梁与主梁同高取1.5m 肋宽按构造要求取18cm4.湿接缝尺寸因为湿接缝宽度通常为400-600mm或者更大。
但在任何情况下都不得少与300mm 所以宽度取0.6m厚度取0.2m左右，取0.2m。
5.承托尺寸按构造外侧承托规格为18.75cm ⨯7cm内侧承托规格为15cm ⨯7cm第二章主梁几何特性计算一、大、小毛截面〔含湿接缝〕〔1〕面积计算顶板：26000cm 20300=⨯承托：218.7513.020.54488.75cm ⨯⨯⨯=腹板:()2cm 36362187108=⨯⨯-底板：2(502110)220.52310cm ⨯+⨯⨯= 〔2〕惯性矩计算顶板：20000012203001233=⨯=bh 4cm 承托：09.1838212715.321233=⨯⨯=bh 4cm 腹板：3090903121011821233=⨯⨯=bh 4cm 底板：67.9760612221101233=⨯=bh 4cm〔3〕截面形心至上缘距离93.57==∑∑ii s AS y cm二、大、小毛截面〔不含湿接缝〕〔1〕面积计算顶板：2cm 800420402=⨯ 承托：218.7513.020.54488.75cm ⨯⨯⨯= 腹板:()2cm 36362187108=⨯⨯- 底板：2(502110)220.52310cm ⨯+⨯⨯= 〔2〕惯性矩计算顶板：16000012202401233=⨯=bh 4cm 承托：09.1838212715.321233=⨯⨯=bh 4cm 腹板：3090903121011821233=⨯⨯=bh 4cm 底板：67.9760612221101233=⨯=bh 4cm 〔3〕截面形心至上缘距离05.63'==∑∑iisAS y cm三、跨中截面几何特性计算见表2-1表2-1 跨中截面几何特性计算表x k ：截面下核心距，可按下式计算37.94sxI k cm Ay==∑∑x k 为截面下核心距59.36x sI k cm Ay==∑∑因此截面效率指标5.065.014536.5994.37>=+=+=h k k x s ρ(合理)第三章主梁内力计算一、永久作用效应计算1、永久作用集度1〕主梁自重(1)跨中截面段主梁自重〔底板宽度变化处假面至跨中截面，长为7.9m 〕()()KN q 939.2759.7261.0243425..11=⨯⨯+=(2)底板加厚与腹板变宽段梁的自重近似计算2327825.125.4882325221006040m A =+⨯++=∑主梁端部截面面积为247825.109.0338825.1m A =+= ()()KN q 93.5522658.1243425.147825.12=⨯⨯+≈ (3)支点段梁自重()KN q 22.19265.047825.13=⨯⨯= (4)边主梁的横隔梁 端部横隔梁体积为0.5 1.7061712=0.853356⨯()KN q 3339.2125853356.04=⨯= (5)主梁永久作用集度()()()()()()m KN q q q q q 314.3798.94321=+++=I2〕二期永久作用〔1〕顶板中间湿接缝集度()m KN q 7.22518.06.05=⨯⨯= 〔2〕边梁现浇局部横隔梁一片端横隔梁现浇局部体积：30.50.3 1.250.1875m ⨯⨯= 那么()m KN q 6267.096.142521875.06=÷⨯⨯= 〔3〕桥面铺装层12cm 厚沥青混凝土铺装 0.1214.52340.02KN m ⨯⨯= 10cm 厚C40混凝土铺装m KN 25.36255.1410.0=⨯⨯ 将桥面铺装均分给五片主梁，那么：()()m KN q 254.15502.4025.367=÷+=〔4〕防撞栏：单侧防撞栏线荷载为m KN 5.5 将两侧防撞栏均分给五片梁，那么:()m KN q 2.2525.58=÷⨯= (5)边梁二期永久作用集度()m KN q 78.202.2254.156267.07.2=+++=∏2、永久作用效应：按下列图所示进展永久作用效应计算，设a 为计算截面离左侧支座的距离，并令c a l =,如图3-1图3-1 永久作用效应计算图式主梁弯矩、剪力计算公式为()()21121122c c M c c l qV c ql=-=-永久作用效应计算表见表3-2.表3-2 (1号梁)永久作用效应计算表二、可变作用效应计算(1)冲击系数基频 HZ m EI l f c c 65.8520.3295427613395.01045.36.19214.321022=⨯⨯⨯⨯==πm kg m c 52.329581.91026243425.13=⨯⨯=由于HZ f HZ 145.1≤≤故由下式3655.00157.0ln 1767.0=-=f μ(2)计算主梁的荷载横向分布系数㈠跨中的荷载分布系数按刚接梁法取得 ①计算主梁的抗弯及抗扭惯性矩 抗弯惯性矩I 已求得4427613.0m I =∑⎰=+Ω=m i i i i T t b c tds I 1324()21785021505.1675.87cm =÷⨯+=Ω51.211892.164225.87205.167=++=⎰t ds510.0.0b t i i =2110.0=∴i c43203.593835542025.392110.0251.21178504cm I T =⨯⨯⨯+⨯=②计算主梁的扭转位移与挠度之比及选壁板挠度与主梁挠度之比0978.0196030003.593835545.427613398.58.5221=⎪⎭⎫⎝⎛⨯⨯=⎪⎭⎫ ⎝⎛=l b I I T γ0469.020196025.695.4276133939039034331431=⨯⨯⨯==h l Id β ③计算荷载横向分布影响线竖标值，如表3-3表3-3 横向分布影响线竖标值计算表(1)计算各梁的横向分布系数1号梁如图3-2所示图3-2 1号梁的横向分布影响线及最不利布载图示四车道：6408.067.0)0580.00944.01255.01811.02380.03228.03975.004954(21=⨯+++++++=cq m 三车道：6936.078.0)1255.01811.02380.03228.03975.004954(21=⨯+++++=cq m 二车道：7359.0)2380.03228.03975.004954(21=+++=cq m2号梁如图3-3所示图3-3 2号梁的横向分布影响线及最不利布载图示四车道：5948.067.0)100.01297.01752.02332.02761.03017.02886.02711.0(21=⨯+++++++=cq m 三车道：6029.078.0)1752.02332.02761.03017.02886.02711.0(21=⨯+++++=cq m 二车道：5688.0)2761.03017.02886.02711.0(21=+++=cq m3号梁 如图3-4所示四车道三车道1三车道2二车道图3-4 3号梁的横向分布影响线及最不利不再图示布载图示四车道：5789.067.0)1702.0064.02508.02794.02370.02007.02333.01502.0(21=⨯+++++++=cq m三车道(1)5144.078.0)2064.02486.02794.02370.02064.01715.0(21=⨯+++++=cq m 三车道(2)5261.0278.0)1883.02273.02439.0(21=⨯⨯++=cq m 二车道：4855.0)2367.02794.02485.02064.0(21=+++=cq m 横向分布系数取值，可变作用横向分布系数1号梁为最不利，故可变作用横向分布系数取值为(2)支点截面的荷载横向分布系数0m ：如图3-5图3-5 支点截面的横向分布系数计算图示可变作用的荷载横向分布系数： 1号梁：()0584.12167.065.025.121=++=oq m 2号梁：()9834.05667.00.14.021=++=oq m 3号梁：()9834.05667.00.14.021=++=oq m 所以 跨中截面6936.0=c m 支点截面0584.1=q m(3)车道荷载取值：公路I 级的车道荷载标准KN q k 5.10=253'=k p KN计算剪力时6.3032.1253'=⨯=k p KN(4)计算跨中截面的最大弯矩和最大剪力如图3-6所示图3-6 跨中截面内力影响线及加载图式①弯矩1)不计冲击： ()c k k k k M m q w p y =⨯+汽()m KN M ⋅=⨯+⨯⨯=58.12099.425302.485.106936.0汽 2)冲击效应m 10.442109258.36551209.0⋅=⨯==KN M M 汽μ ②剪力1)不计冲击()c k k k k V m q w p y =+汽所以()KN V 13.1235.06.30345.25.106936.0=⨯+⨯⨯=汽 2)冲击效应KN V V 0.4513.1233655.0=⨯==汽μ(5)计算4l 出截面的最大弯矩和最大剪力 如图3-7所示：图3-7 L/4处截面内力影响线及加载图式①弯矩：不计冲击36..35.2536936（.0）67510015=⨯M⋅907m+KN =182⨯.⨯汽冲击效应μ⨯=.0⋅=M=KNM.58m3655.331182907汽②剪力：不计冲击()KN.0=706210⨯5.⨯⨯+=.0285.V58.57551253036.汽冲击效应KN V V 38.10458.2853655.0=⨯==汽μ(6)支点截面剪力计算如图3-8所示：图3-8 支点截面剪力计算图式()KNV 8.3840584.16.3030625.09375.05.10460.196936.00584.121260.195.106936.0=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⨯++⨯⨯⨯-⨯+⨯⨯=）（汽冲击效应 65.1408.3843655.0=⨯==汽V V μ 三、主梁作用效应组合如表3-4所示：表3-4 主梁作用效应组合计算表第四章挠度验算跨中截面主梁自重产生的最大弯矩m KN M G ⋅=4.765k 汽车产生的最大弯矩〔不计冲击力〕为m KN M S ⋅=58.1209mKN m ⋅=⨯⨯⨯=43.87015.360.15.36936.0人KN B 941061.81022.445.38.0⨯=⨯⨯⨯=1、 验算主梁变形()()cmB l M M f GK S 27.36001960cm 69.01061.8486.196.19100043.877.058.120956.14856.192=<=⨯⨯⨯⨯⨯+⨯⨯⨯=⨯+⨯=符合规定2、 判断是否设置预拱度cm Bl M f S 27.316.14856.12<=⨯⨯=应做成平滑曲线，不用设置预拱度。
(完整版)桥梁工程考试重点
桥梁工程考试重点一、问答题1、桥梁有哪些基本类型？按照结构体系分类，各种类型的受力特点是什么？答：（1）梁桥、斜拉桥、悬索桥。
按结构体系划分，有梁式桥、拱桥、钢架桥、缆索承重桥（即选所欠、斜拉桥）等四种基本体系。
（2）梁式桥：梁作为承重结构是以它的抗弯能力来承受荷载的；拱桥：主要承重结构式拱肋或拱圈，以承压为主；钢架桥：由于梁与柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯构件，也是有推理的结构；缆索桥：它是以承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。
2、梁桥的基本组成部分由哪些？各组成部分的作用如何？答：（1）有五大件和五小件组成，五大件分别是：桥跨结构、支座系统、桥墩、桥台、基础；五小件分别是：桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。
（2）桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构；支座系统是支撑上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能；桥墩是支承两侧桥跨上部结构的建筑物；桥台位于河道两岸，一端与路堤相接防止滑塌，另一端支承桥跨上部结构；基础保证墩台安全并将荷载传至地基的结构部分；桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。
3、桥梁规划设计的原则是什么？答：桥梁工程建设必须遵照“安全、经济、适用、美观”的基本原则，设计时要充分虑建造设计的先进性以及环境保护和可持续发展的要求。
4、大型桥梁的设计程序包括哪些内容？答：分为前期工作及设计阶段。
前期工作包括编制预可行性研究报告和可行性研究报告；设计阶段按“三阶段设计” ，即初步设计、技术设计与施工图设计。
5、理想桥梁的伸缩装置应满足哪些要求？现在常用的伸缩装置有哪些类型？答：应满足在平行、垂直于桥梁轴线的两个方向，均能自由伸缩；出本身要有足够的强度外，应与桥面铺装部分牢固连结；车辆通过时应平顺、无突跳且噪声小；具有良好的迷水性喝排水性，并能便于安装、检查、养护和清楚沟槽的污物。
桥梁工程施工考试重点
第一章1桥梁施工技术的发展：施工方法：1悬臂发施工混凝土梁桥-适用于预应力硂梁桥2顶推法架设预应力硂梁桥-适用于预应力硂梁3逐孔施工法建造预应力硂梁-适用于多孔中小跨度长桥，逐孔施工法可分为移动支架法和移动模架法两类4转体法架设大跨度拱桥5伸臂法架设大跨度钢梁2深水基础：1管柱基础2钻孔灌注桩基础（1人工转动钻孔2冲抓锥3冲击锥4正反循环回转钻5潜水电钻6套管法）3沉井基础（1触变泥浆套2空气幕）4沉箱基础基础形式包括1明挖扩大基础2桩基础3沉井基础4管柱基础选择施工方法考虑的因素：1施工单位对类似工程的施工经验和设备条件2施工工期3社会环境影响第二章：脚手架1扣件式2碗扣式3门式脚手架4其他类型支架（1套装式扣件2轮扣式3组合钢柱式支架4三角形承插式支架）2硂设备1搅拌机（自落式和强制式）2搅拌站3混凝土搅拌运输车4混凝土输送泵和混凝土泵车5混凝土振动器（插入式振动器2平板式3附着式4振动台）第三章明挖基础施工1坑壁不加固的基坑：可采用垂直开挖和放坡开挖两种方法施工2坑壁加固的基坑（1挡板支撑护壁2喷射混凝土护壁3现浇混凝土围圈护壁）2基坑排水1汇水井排水法2井点降水法水中围堰的形式及适用范围：土石围堰1土围堰，一般适用于水深在2m以内流速小0.3m/s冲刷作用很小，且河床为渗水性较小的土。
2土袋围堰：一般适用于水深不大于3m流速不大于1.5m/s，河床为渗水性较小的土。
板桩围堰：1钢板桩围堰：一般适用于河床水深在4-8m，且为较软岩层时最为适用：结构形式：平形（直形）、Z形、槽形及工字形等，其中槽形截面模量较大，适用于承受较大的水压力2围堰施工钢板桩围堰施工的基本程序是：施工准备、导框安装、插打与合拢、抽水堵漏及拔桩整理等。
2钢筋混凝土板桩围堰：适用于深水或深基坑，流速较大的砂类土，黏质土和碎石土河床3钢套箱围堰：适用于流速较小、覆盖层较薄、透水性较强的砂砾或岩石深水河床，埋置不深的水中基础，也可作修建桩基础承台。
桥梁复习答案(邵旭东)
第一篇<第二版教材>1.桥梁上的作用是如何分类的？答：P32,永久作用，可变作用，偶然作用。
2.p34：表1-3-3车辆荷载的主要技术指标；p33车道荷载由均布荷载和集中荷载组成，车辆荷载为一辆总重550KN的标准车；车道荷载用于桥梁结构的整体计算，车辆荷载用于桥梁结构的局部加载。
3.p1桥梁基本组成部分：上部结构，下部结构，支座，附属设施；上部结构是线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称；下部结构包括桥墩，桥台，和基础，桥墩桥台支承上部结构并将其传来的恒载和车辆等活载再传至基础；基础承担桥墩桥台传来的全部荷载；4.p21技术先进，安全可靠，适用耐久，经济，美观，环境保护和可持续发展5．P3<1>按力系分：有梁式桥，拱式桥，悬索桥，及上述三大体系派生出的刚架桥，斜拉桥；p8<2>按用途划分：公路桥，铁路桥，公铁两用桥，农桥，人行桥，水运桥，管线桥；<3>按全长和跨径：特殊大桥，大桥，中桥，小桥，涵洞；<4>按平面布置：立交桥，斜交桥，弯桥；<5>按上部结构行车道位置:上承式，中承式，下承式，<6>按可移动性：固定桥，活动桥。
6.梁：在竖向荷载作用下无水平反力的结构，由于外力作用方向与承重结构的轴线接近垂直，因而与同样跨径的其他体系相比，梁内弯矩最大，以受弯为主。
拱：在竖向荷载作用下桥墩和桥台将承受水平推力，同时根据作用力与反作用力原理，墩台向拱圈（拱肋）提供一对水平反力，将大大抵消在拱圈（拱肋）内由荷载所引起的弯矩，因而与同跨径的梁相比，拱的弯矩剪力和变形都要小的多，以受压为主。
索：只能承受拉力。
7.略8基本原则6点：技术先进、安全可靠、适久耐用、经济、美观、环境保护和可持续发展9基本程序：前期工作（预可、工可）、正式设计（初步设计、技术设计、施工设计、）详见桥梁设计与建设程序10.详见桥梁平、纵、横断面设计第二篇1.桥面系的组成部分有哪些？桥面系：桥面铺装，防水和排水设施，伸缩装置，人行道（或安全带），缘石，栏杆和灯柱等构造2.常用的伸缩缝有那些类型，其构造应满足哪些要求？伸缩缝的作用类型：镀锌薄钢板伸缩缝,钢伸缩缝和橡胶伸缩缝.构造要求：作用:(1).是在温度变化情况下,保证桥梁热胀冷缩自由(2).是保证车辆平稳通过桥梁端部的桥面3.桥梁主梁的截面形式有几种？从受力和构造上各有何特点。
【邵旭东】《桥梁工程》 湖南大学PPT 第6篇 桥梁结构分析计算机方法
《桥梁工程》第二版，邵旭东主编
人民交通出版社
课件制作：湖南大学土木学院桥梁系
第六篇
桥梁结构分析计算机方法
第一章 概述
第一节 有限单元法概述
4
有限元法是结构分析矩阵法的推广。结构矩阵法的 基本思想就是以节点位移或节点内力作为未知数， 或者以节点位移和内力混合变量作为未知数，利用 在各个结构构件节点上的位移和内力的关系，列出 方程组，求解得到问题的解。 有限元法可以解各类力学问题，包括受拉、压的杆， 受弯、扭的梁，平面应力、平面应变和平面轴对称 问题，板、壳和块体三维受力问题以及流体力学问 题等，材料可以是弹性的或者是弹塑性的，各向同 性或各向异性的，可求解静力的或动力的问题。
《桥梁工程》第二版，邵旭东主编
人民交通出版社
课件制作：湖南大学土木学院桥梁系
第六篇
桥梁结构分析计算机方法
第一章 概述
第二节 两个问题的基本算法
11
1.梯形的几何特性
面积：
a
A (a b) h / 2
形心位置：
yc h
（6-1-3）
b
b 2a yc h 3(a b)
（6-1-4）
※第二节 两个问题的基本算法
《桥梁工程》第二版，邵旭东主编
人民交通出版社
课件制作：湖南大学土木学院桥梁系
第六篇
桥梁结构分析计算机方法
第一章 概述
第一节 有限单元法概述
3
第一节 有限单元法概述
一、概述
桥梁结构分析最经典的方法是解析法，但能用解析 法求出精确解的只是少数简单的问题。变截面梁、高 次超静定结构、柔性结构等，用解析法求解不但耗费 大量时间和人力，有时甚至是不可能的。随着计算机 的发展和广泛应用，一种适合于计算机数值求解的方 法——有限元法应运而生。
关于如何学习土木专业桥梁工程课程的思考-土木工程论文
关于如何学习土木专业桥梁工程课程的思考-土木工程论文关于如何学习土木专业桥梁工程课程的思考-土木工程论文关于如何学习土木专业桥梁工程课程的思考-土木工程论文关于如何学习土木专业桥梁工程课程的思考曾有艺，陈娅玲，易壮鹏（长沙理工大学土木与建筑学院，湖南长沙410004）摘要：桥梁工程课程是土木工程专业桥梁方向专业课中的一个重点和难点。
文章以桥梁工程课程学习的重要性、目前专业课学习的现状为出发点，探讨了学习桥梁工程课程的方法和途径，包括：加强基础理论学习，夯实专业基础；着力提升《桥梁工程》课堂教学质量；充分利用桥梁实习，加强理论联系实际的能力；做好课程设计与毕业设计，训练学生的专业综合能力；重视实验课程的教学；积极参与课外学习与设计竞赛等。
经实践检验，这些方法和途径对于学习该课程具有良好的效果。
关键词：桥梁工程课程；学习；重要性；方法中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2014）32-0129-03 一、桥梁工程课程学习的重要性1.从桥梁专业学生就业专业情况来分析。
2008 届、2009届、2010 届和2011 届某大学桥梁专业毕业生从事本专业就业统计情况。
从表1中统计的数据来看，由于目前交通行业的发展正处于高峰时期，在学校里学习桥梁工程专业的学生毕业以后大部分都从事该专业的工作。
因此，掌握好桥梁工程课程知识，有利于毕业生更好地开展工作，更好地服务于交通事业。
2.从就业单位对毕业生要求来分析。
通过对用人单位对某大学毕业生的使用情况的反馈和对2008 届、2009 届和2010届毕业生的跟踪调查来看，我校桥梁工程专业学生在就业过程中存在的主要问题是：一是专业基本知识掌握太少，与实际要求还有较大差距；二是实践与应用能力不强；三是工作适应能力较差，不能吃苦，随意擅自离职。
其中的第一和第二点，反映了就业单位对毕业生掌握桥梁工程课程程度的要求较高，桥梁工程课程程学习的好坏直接影响到毕业生的工作能力。
桥梁工程期末复习总结（简化版）
桥梁工程期末复习总结（简化版）第一章概论1. 桥梁有哪些基本类型？梁桥、拱桥、（钢构桥）、斜拉桥、悬索桥。
2. 桥梁的基本组成部分有哪些？各组成部分的作用如何？（1）上部结构：路线中断时跨越障碍的主要承重结构。
（2）下部结构：支承上部结构，并将恒载和车辆荷载传至地基的建筑物（3）基础：将桥墩（桥台）传来的全部荷载分布到地基上的底部奠基部分。
（4）支座：在桥垮结构和桥墩（台）的支承处设置的传力装置。
3. 名词的含义：净跨径，计算跨径，桥梁全长，设计洪水位，桥下净空，桥面净空（1）净跨径：净跨径是指设计洪水位上相邻两个桥墩（桥台）之间的净距（梁桥）；拱跨两个拱脚截面最低点之间的水平距离（拱桥）。
（2）计算跨径：桥垮结构相邻两个支座中心距离（梁桥）；两相邻拱脚截面形心点之间的水平距离（拱桥）。
（3 ）桥梁全长：两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面行车道的全长。
（4）设计洪水位：洪峰季节河流中的最高水位（5 ）桥下净空：设计洪水位或计算通航水位至桥垮结构最下缘之间的距离。
（6）桥面净空：桥梁行车道、人行道上方应保持的空间限界。
4. 桥梁按材料怎么分类？组合桥和混合桥的区别？分类：混凝土桥、钢桥、组合桥与复合桥、圬工桥、其他材料桥。
组合桥：主要受力构件的截面上由两种或两种以上材料组成的桥梁。
混合桥：桥梁主要受力构件在长度方向由两种或两种以上不同材料构成的截面组成的桥梁。
5. 桥梁规划设计的基本原则是什么？十字原则：安全、使用、经济、美观、有利环保。
6. 预可行性研究与工程可行性研究预可行性报告：着重研究建设上的必要性和经济上的合理性；工程可行性报告：在预可行性报告的基础上，着重研究工程上和投资上的可行性。
7. 桥梁纵、横断面设计的内容？（1）纵断面设计：包括确定桥梁的总跨径、桥梁的分孔、桥道的高程、桥上和桥头引导的纵坡以及基础的埋置深度等；（2）横断面设计：主要是决定桥面的宽度和桥垮结构横截面的布置。
梁桥施工期末复习k
梁桥施工期末复习一、概念工程；土木工程；工程设施：桥梁工程；桥梁；主桥；引桥；桥跨结构：设计洪水位：高水位：低水位；跨度；主跨；计算跨径；净跨径；总跨径；标准跨径；桥长；桥下净空；桥梁建筑高度；桥高：容许建筑高度；先张法；后张法：逐孔施工法：预制安装法：悬臂浇筑法：悬臂拼装法：顶推施工法：就地现浇法：移动模架法：万能杆件：贝雷梁：移动支架架梁法：摆动式支架架梁法：扒杆纵向“钓鱼”法架梁二、问题万能杆件特点贝雷梁主要构件预应力混凝土梁桥特点肋式梁桥（T梁）特点箱形梁桥特点桥面组成桥面铺装作用桥梁施工包涵内容逐孔施工的主要特点：预制安装施工法的主要特点支架现浇法特点悬臂施工的主要特点是顶推施工法的特点顶推施工法施工工艺顶推施工法导梁作用顶推施工法临时墩作用顶推施工法滑道作用横移施工的主要特点桥梁按结构体系划分为哪些？分别描述受力特点桥梁施工方法的选择原则和重要因素梁桥通常由哪几部分组成？桥梁有哪些分类法?按工程规模划分（桥梁分类，包括数据）？按结构体系（结构受力特征及立面形状）划分？梁桥包括哪几种？模板在设计计算时应注意哪些事项？支架在设计计算时应注意哪些事项？如何估算水中支架所受流水压力？如何估算水中漂流物对支架立柱的撞击力？对模板、支架、拱架．如何进行风载估算？模板制作的基本要求有哪些？模板安装注意事项有哪些？空心板制作时，使用芯模应满足哪些要求?修理腔囊应注意哪些事项？预应力预制梁底模设置应注意哪些问题？常用的模板脱模剂有哪些？如何进行支架的地基处理？如何进行支架预压?采用砂袋法、注水法预压，应注意什么问题？在混凝土浇筑过程中的模板及支架应注意哪些事项？模板拆除应注意哪些事项？如何卸落模板和支架？钢筋验收的内容有哪些？钢筋外观检验有何要求？钢筋力学性能试验有何要求？钢筋进场应怎样保管？为什么不同规格的钢筋应分开存放？对已混放的钢筋如何处理？钢筋的代换原则及其计算公式是什么？钢筋加工成型的要点及注意事项是什么？在混凝土中添加外加剂时应注意哪些事项？为什么不能用单纯加水的办法调整拌和物的流动性？砂率的大小对混凝土有何影响？如何确定混凝土的抗压强度？混凝土的配料数量的允许偏差是如何规定的？先张法制梁工艺流程放张预应力筋的方法：张拉设备包括制孔工作内容制孔器的种类：压浆的目的挂篮结构包括哪些？悬浇施工体系转换的工艺要求悬浇程序后张法制梁工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程期末考试重点
邵旭东版
集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
桥梁工程期末考试重点邵旭东版名词解释
1、荷载横向分布影响线p56
单位荷载沿桥面横向（y轴方向）作用在不同位置时，某梁所分配的荷载比值变化曲线，也称作某梁的荷载横向分布影响像。
2、拱桥转体施工法p185
转体施工法的特点是将主拱圈从拱顶截面分开，把主拱圈混凝土高空浇筑作业改为放在桥孔下面或者两岸进行，并预先设置好旋转装置，待主拱圈混凝土达到设计强度后，再将它就地旋转就位成拱。
3、单向推力墩p203
单向推力墩又称制动墩，它的主要作用是在它的一侧的桥孔因某种原因遭到毁坏时，能承受住单侧拱的恒载水平推力，以保证其另一侧的拱桥不致遭到倾坍。
4、顶推施工法p130
它是在桥的一岸或者两岸开辟预制场地，分节段地预制梁身，并用纵向预应力筋将各节段连成整体，然后应用水平液压千斤顶施力，将梁段向对岸推进。
5、合理拱轴线p156
以结构自重压力线作为设计拱轴线，拱桥上拱圈截面只受轴向压力而无弯矩作用的拱轴线
6、劲性骨架施工法p
以钢管混凝土作为劲性骨架再外包混凝土形成箱型拱
7、预拱度p67
为抵消梁、拱、桁架等结构在荷载作用下产生的挠度，而在施工时预设的反向挠度
填空选择
1、桥梁上的设计荷载包括哪几类 P29
永久作用、可变作用、偶然作用
2、桥梁按照极限状态设计及时验算内容 P30
桥梁按极限状态法设计，包括承载能力极限状态和正常使用极限状态，前者验算强度和稳定性，后者验算应力、变形和裂缝。
3、桥梁按照基本受力体系可以分为哪三大基本体系 P29
桥梁按基本体系分类，有梁、拱、吊三大基本体系，梁受弯、拱受压、而吊受拉。
4、装配式简支梁桥的桥面横向连接有哪两种方式？p33
装配式板桥板块之间必须采用横向联接构造，以保证板块共同承担荷载作用。
常用的横向连接方式有企口混凝土铰联接和钢板焊接联接。
5、桥面伸缩缝装置的主要类型有哪三种？p44
桥梁伸缩装置的类型有U形锌铁皮伸缩装置、跨搭钢板式伸缩装置、橡胶伸缩装置等。
6、混凝土桥梁上部结构设计计算项目主要哪三部分计算？p49
混凝土梁桥上部结构设计计算的项目一般有主梁、横隔梁和桥面板。
7、常用的桥梁支座类型有哪些特别适合于在曲线桥和宽桥中使用是何种类型的支座
梁式桥的支座一般分为固定支座和活动支座。
p77
支座类型：简易垫层支座、橡胶支座（板式橡胶支座、四氟橡胶滑板式支座、球冠圆板式橡胶支座和盆式橡胶支座）
曲线桥和宽桥使用球型支座。
P73
8、杠杆原理和偏心压力法计算内容，主要用于桥梁哪些位置的荷载横向分布系数计算？p56
杠杆原理法适用于计算荷载位于靠近主梁支点时的荷载横向分布系数
偏心压力法适用于桥上具有可靠的横向联接，且桥的宽跨度比B/l小于或者接近0.5的情况（一般称为窄桥），用于跨中截面荷载横向分布系数m
9、混凝土梁桥最主要的施工方法有哪两种方法，p136
拱桥最主要的施工方法有哪三种？P194
混凝土桥梁最主要的施工方法是一、就地浇筑法，二、预制安装法
混凝土拱桥的施工方法一、就地浇筑法，二、预制安装法，三、转体施工法
10、悬臂体系梁桥和连续体系梁桥的结构和重量一般都比简支梁要大，其施工方法主要有哪些？p130
逐孔施工法、节段施工法、顶推施工法
11、主拱圈矢跨比是设计拱桥的主要参数之一，矢跨比和主拱圈在恒载作用下的水平推力和垂直反力之比之间的关系如何？p155
恒载的水平推力与垂直反力之比值，随矢跨比的减小而增大。
12、拱圈常用的拱轴线形式有哪些？p156
圆弧线、悬链线、抛物线
13、拱桥按照桥面和主拱圈之间的相对位置可以分为哪三种类型？p140上承式拱桥、下承式拱桥、中承式拱桥
14、梁桥（或拱桥）墩（台）主要由哪三部分组成？p220
主要由墩（台）帽、墩（台）身、基础三部分组成
15、悬索桥由哪些结构构件组成？p107
缆索、桥塔（包括基础）、锚碇、吊杆、加劲梁、鞍座、桥面结构
16、转体施工方法有哪些类型？p185
平面转体施工法、竖向转体施工法
简答题
1.简要阐述悬臂体系和连续梁体系梁桥跨越能力比简支梁桥大的主要原因在悬臂体系和连续体系梁桥中,由于支点负弯矩的存在,减小了跨中截面的正弯矩值, 故这两种体系梁桥的跨越能力都比简支梁桥要大
2.不等跨拱桥的处理方法有哪些？P155
A.采用不同的矢跨比
B.采用不同的拱脚标高
C.调整拱上建筑的恒载重量
D.采用不同类型的拱跨结构
3.拱桥合拢时为什么强调低温合拢
4.
根据热胀冷缩的道理，当温度升高时，拱内产生压力，拱顶处产生负弯矩，拱脚处产生正弯矩，这对无饺拱的拱顶、拱脚等控制截面是有利的；当温度降低时，拱内产生拉力，拱顶处产生正弯矩，拱脚处产生负弯矩。
这对拱顶、拱脚等控制截面非常不利。
因此，为了减少温降效应
的影响，拱桥合拢时应选取低温合拢。
4.拱桥有支架施工方法中，主拱圈混凝土浇注的注意事项？P194
A.对称均匀和拱架变形小为原则
B.对大跨径拱桥宜采用分层分段浇注和留出间隔槽
C.对于多孔连续拱桥还应注意相邻孔之间的对称均匀施工
5.叙述重力式桥墩主要特点和适用范围 p196
主要特点：靠自身的重量来平衡外力保持稳定适用范围：1.地基良好的大中型桥梁，或流冰、漂浮物较多的河流中，2.砂石料方便地区的小桥
6.简支梁桥主梁内力计算步骤 p54
A.结构自重内力计算
B.汽车人群荷载产生内力计算（荷载横向分布计算、横向荷载分布系数沿桥跨的变化）
C.主梁的内力组合
7.柔性排架墩计算所采用的基本假定p212
A.柔性墩视为下端固支，上端铰支的超静定梁
B.竖向力N、不平衡弯矩M、以及温度、制动力等水平力H引起的墩顶位移迭加，但不计这些力的相互影响
8.如何用五点重合法确定空腹式悬链拱的拱轴线系数m p183
采用逐次逼近法确定
10.主梁内力计算步骤p55
A.结构自重内力计算
B.汽车人群荷载产生内力计算（荷载横向分布计算、横向荷载分布系数沿桥跨的变化）
C.主梁的内力组合
11.简述拱上填料、伸缩缝的作用p151
上填料A.可以扩大车辆荷载作用的面积
B.减小车辆荷载对拱圈的冲击
C.增加了拱桥的恒载重量
伸缩缝A.使结构的计算图尽量与实际受力情况相符合
B.避免拱上建筑的不规则开裂，以保证结构的安全性和耐久性
12.简述主拱圈混凝土浇注的注意事项p194
A. 对称均匀和拱架变形小为原则
B.对大跨径拱桥宜采用分层分段浇注和留出间隔槽
C.对于多孔连续拱桥还应注意相邻孔之间的对称均匀施工
13.简述重力式桥台和清醒桥台的特点p200
重力式：桥台后的土压力主要靠自重来平衡，桥台本身多由圬工材料建造，用就地浇注的施工的方法
轻型：钢筋混凝土材料建造，借助结构物的整体刚度和材料强度承受外力，可节省材料，降低对地基的要求和扩大应用范围
15.连续钢构桥的特点p87
A.主梁保持连续，梁墩固结，
B.上下部结构共同承受荷载，
C.减小墩顶负弯矩
D.施工稳固性好，减少或避免边跨梁端搭架灌注
16.预应力，混凝土收缩、徐变为什么会对连续梁桥产生二次应力的影响？p93
这些作用会使结构受到强迫变形，在多余约束处产生约束反力，从而引起结构附加内力，即为二次应力
17.后张法预应力施工工艺p123
A.制作构件预留孔道，穿入钢筋
B.安装千斤顶
C.张拉钢筋
D.锚固钢筋，拆除千斤顶，孔道压力灌浆
18.为什么空腹式拱轴线仍选用悬链线？P159
由于悬链线拱的受力情况较好，又有完整的计算表格可利用。
