电磁阀符号及含义详解2019
电磁阀符号

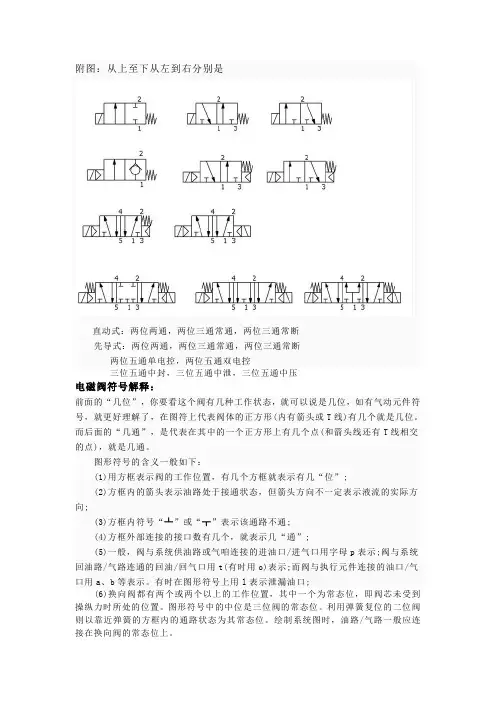

附图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
电磁阀符号解释：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
工程图纸电磁阀图形符号大全看
精选课件
1
东莞市金禄电子科技
电磁阀符号由方框、箭头、“T”和字符构成。电磁阀图形符号的含义一 般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置， 即“位”。有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 上图的“非通电”和“通电”就是两个不同的工作位置。2、识别常态位。电 磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时 所处的位置。对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的 通路状态为其常态位。对于三位阀，图形符号中的中位是常态位。绘制系统 图时，油路/气路一般应连接在换向阀的常态位上。3、方框内的箭头表示对 应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。5、方框外 部连接的接口数有几个，就表示几“通”。6、一般，流体的进口端用字母P 表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。下例中， 二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口(P)， 工作出气口(A)，还有一个放气口(R)。当电磁阀得电励磁时，P和A通;失电回 到常位态时，R和A通。
精选课件
Байду номын сангаас
2
东莞市金禄电子科技
符号
精选课件
3
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！

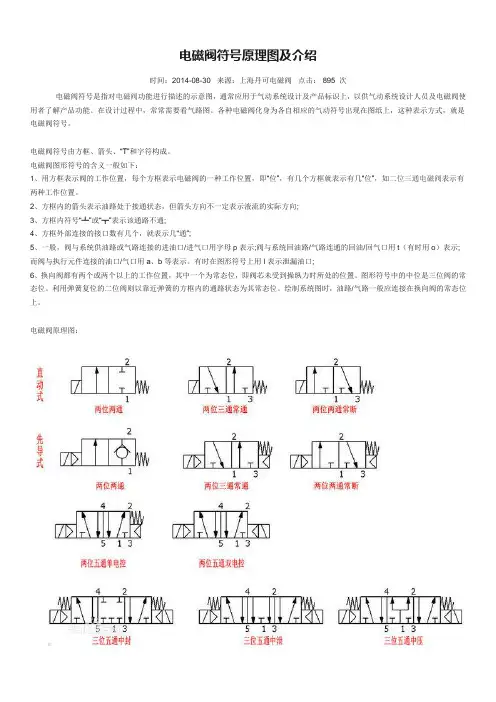

电磁阀符号原理图及介绍
电磁阀符号原理图及介绍时间：2014-08-30 来源：上海丹可电磁阀点击： 895 次电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。
在设计过程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。
2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
电磁阀原理图：前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
三位五通电磁阀有三种形式：中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。
中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。
电磁阀符号及意义详解
电磁阀符号及意义详解电磁阀符号是指对电磁阀功用进行描写的暗示图，通常运用于气动体系计划及商品标识上，以供气动体系计划人员及电磁阀运用者了解商品功用。
在计划进程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号呈如今图纸上，这种标明办法，即是电磁阀符号。
示例及阐明：附图：从上至下从左到右别离是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压电磁阀符号阐明前面的几位，你要看这个阀有几种作业状况，就能够说是几位，如有气动元件符号，就十分好了解了，在图符上代表阀体的正方形(内有箭头或T线)有几个即是几位。
然后边的几通，是代表在其间的一个正方形上有几个点（和箭头线还有T线相交的点），即是几通。
气动电磁阀图形符号图形符号的意义通常如下：1、用方框标明阀的作业方位，有几个方框就标明有几位;2、方框内的箭头标明油路处于接通状况，但箭头方向不必定标明液流的实习方向;3、方框内符号┻或┳标明该通路不通;4、方框外部联接的接口数有几个，就标明几通;5、通常，阀与体系供油路或气路联接的进油口/进气口用字母p标明;阀与体系回油路/气路连通的回油/回气口用t（有时用o）标明;而阀与施行元件联接的油口/气口用a、b等标明。
有时在图形符号上用l标明走漏油口;6、换向阀都有两个或两个以上的作业方位，其间一个为常态位，即阀芯未遭到操作力时地址的方位。
图形符号中的中位是三位阀的常态位。
运用绷簧复位的二位阀则以挨近绷簧的方框内的通路状况为其常态位。
制造体系图时，油路/气路通常应联接在换向阀的常态位上。
电磁阀符号及含义详解、中封中泄、中压之欧阳德创编
下面两张图详细说明了气阀工作的全部状态2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压======================================= ==============================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。
气动电磁阀符号及含义详解
气动电磁阀符号及含义详解气动电磁阀是一种控制气流的设备，其符号的含义是指示气动电磁阀在控制系统中的位置、方向和功能。
下文将详细解释气动电磁阀符号及其含义。
1. 外接线路符号：这是气动电磁阀最常见的符号之一。
它代表气动电磁阀与其他设备之间的连接方式。
通常，符号中的箭头指示了气流或电路的方向，以便其他设备可以相应地连接。
2. 手动操作符号：当要手动操作气动电磁阀时，经常使用这个符号。
它通常表示在气动电磁阀上有一个手动控制按钮或开关，可以切换电磁阀的状态。
例如，只需按下或拉出按钮即可打开或关闭阀门，或者将开关从一个位置移动到另一个位置即可改变气路的流动方向。
3. 位置选择符号：这个符号通常用于多位气动电磁阀，它指示每个位置的阀门状态（开、关、中间位置）。
这有助于确保操作员了解阀门在系统中的位置和状态。
4. 联动符号：联动符号表示两个或多个气动电磁阀的操作是联动的。
它通常用于需要同时操作多个部件的自动化系统中。
5. 充气符号：这个符号表示需要将气动电磁阀的内部充气，然后才能使用。
在某些情况下，内部的气体可能需要排出，这时该符号会被替换为“排气”符号。
6. 状态指示符号：当气动电磁阀设置为手动操作时，通常需要这种符号。
它表示当前阀门的状态，包括开、关或中间位置。
7. 操作方向符号：操作方向符号指示气体流动的方向，以提供流程操作的信息。
箭头所指方向表示气流的流动方向。
8. 手动恢复符号：这个符号表示气动电磁阀可以通过手动操作进行复位。
这通常是因为气动电磁阀可能出现断电或其他故障，导致阀门无法打开或关闭。
总之，气动电磁阀符号及其含义有很多，每个符号都具有特定的含义和作用。
深入了解这些符号可帮助用户更好地了解如何使用气动电磁阀，并将其正确地集成到自动化系统中。
电磁阀识别
电磁阀有2种国际通用标法，数字和字母标法：
1=p=进气口
5=R=排气口
3=s=排气口
2=a=工作口1
4=b=工作口2
其它82，84，12，14属于先导部分
阀有几种工作状态就可以说是几位，有气动元件符号的话，图符上代表阀体的正方形（内有箭头或T线）有几个就是几位，几通是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点）。
图形符号含义一般含义如下：
1.用方框表示阀的工作位置，有几个方框就表示有几位
2.方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向
3.方框内的上T下T符号表示该路不通
4.方框外部连接的接口数有几个，就表示几通
5.一般，阀与系统油路或气路连接的进油口/进气口用字母p表示，阀与系统回油路/气路
连接的回油/回气口用t或者o表示，而阀与执行元件连接的油口/气口用a,b等表示，有时在图形符号上用1表示泄露油口
6.换向阀都有2个或2个以上工作位置，其中一个为常态位，即阀芯未受操纵力时所处的
位置，图形符号中的中位是三位阀的常态位，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位，绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
电磁阀符号解释
电磁阀符号解释
工控技术 2009-08-26 15:02 阅读369 评论1
字号：大中小
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
电磁阀的符号表示方法,一般电磁阀的符号是有几个部分构成的,分别是:方框,箭头线,"T"字及数字/字母.那么,一个电磁阀的符号上有几个方框就称为"几位"而上面有标几个字母/T字/数字就称位"几通".。
电磁阀符号及含义详解2019
电磁阀的构成和工作原理
电磁阀符号的含义：
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。
有几个方框就表示有几“位”，如二位三通表示有两种工作位置。
上图的“非通电”和“通电”就是两个不同的工作位置。
2、识别常态位。
电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。
对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
对于三位阀，图形符号中的中位是常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。
5、方框外部连接的接口数有几个，就表示几“通”。
6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。
下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。
当电磁阀得电励磁时，P和A通；失电回到常位态时，R和A通。
下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。
电磁阀分类及符号详解
电磁阀是工业自动化中的重要组成部分，主要起到控制流体通断的作用。
根据不同的分类标准，电磁阀有多种分类方式。
按原理分类：
1.直动式电磁阀：分为常闭型和常开型两种。
常闭型在断电时
呈关闭状态，通电时产生电磁力使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
常开型与此相反。
2.分步直动式电磁阀：这种电磁阀在结构上比直动式多了一组
滑阀，主阀靠滑阀的上下移动来控制阀门的开关。
3.先导式电磁阀：这种电磁阀是利用小通径先导阀的控制流量
来控制大通径主阀的开关动作，从而实现电磁阀的开启和关闭。
按阀芯位置分类：
1.两位两通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是单向流动。
2.两位三通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动。
3.两位五通电磁阀：阀芯有两个位置，每个位置时介质流向不
同，但都是双向流动，且有两个出口。
此外，还有三位五通电磁阀等分类方式。
符号详解：
电磁阀的符号通常由方框、箭头、符号等组成。
方框表示阀的工作位置，有几个方框就表示有几“位”；方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；方框内符号“└”或“┳”表示该通路不通；方框外部连接的接口数有几个，就表示几“通”；阀与系统供油路或气路连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示；而阀与执行元件连接的油口/气口用a、b等表示。
电磁阀符号及含义详解
电磁阀符号及含义详解
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。
在设计过程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。
电磁阀符号示例及说明
如右图：从左到右从上至下分别是：
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控，三位五通中封，三位五通中泄，三位五通中压
电磁阀符号含义。
3通电磁阀符号的意思
3通电磁阀符号的意思电磁阀是一种常用的控制元件，它通过电磁力控制液体或气体的流动。
为了更好地理解和应用电磁阀，必须掌握电磁阀的符号及其意义。
本文将介绍3种常见的电磁阀符号及其意思，以帮助读者更好地理解和应用电磁阀。
一、电磁阀的基本符号电磁阀的基本符号由两部分组成，上部为控制电路符号，下部为执行机构符号。
其中，控制电路符号通常由长方形表示，执行机构符号通常由四边形表示。
下面将详细介绍常见的3种电磁阀符号及其意思。
1. 电磁起动阀符号电磁起动阀一般由两个部分组成，一个是接触器部分，一个是电磁阀部分。
电磁起动阀的符号为一个带有斜线的长方形，表示接触器的部分，下方则是一个四边形，表示电磁阀的部分。
接触器部分和电磁阀部分之间通过一条水平线相连。
2. 电磁换向阀符号电磁换向阀是一种用于气动系统中的控制元件，常用于控制气缸的运动方向。
电磁换向阀的符号为一个带有斜线的长方形，表示电磁阀的部分，下方则是一个带有箭头的四边形，表示气缸的运动方向。
在电磁阀的符号中，箭头指向代表气缸活塞的方向。
3. 电磁流量控制阀符号电磁流量控制阀是一种可以通过控制电磁力来调节流体流量的控制元件。
电磁流量控制阀的符号为一个带有斜线的长方形，表示电磁阀的部分，长方形上方带有一条横线，并有一个向上的箭头。
这条横线代表流体的流动，箭头表示流体的方向。
以上是3种常见的电磁阀符号及其意思。
掌握了这些符号的意义，我们就能更好地理解和应用电磁阀。
在实际应用中，电磁阀的符号还可能根据具体情况进行变化，因此在具体使用时还需要参考相应的标准和文档。
总结：通过本文的讲解，我们了解了电磁阀的基本符号及其意思，包括电磁起动阀符号、电磁换向阀符号和电磁流量控制阀符号。
掌握这些符号的意义，有助于我们更好地理解和应用电磁阀。
当然，在实际使用中也需要参考相应的标准和文档，以确保正确使用电磁阀。
电磁阀作为一种重要的控制元件，在工业自动化领域中具有广泛的应用前景。
希望本文的介绍能对读者在电磁阀的理解和应用方面起到一定的帮助。
电磁阀符号及含义详解、中封中泄、中压之欧阳文创编
下面两张图详细说明了气阀工作的全部状态1、2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压==================================================== =================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。
电磁阀图形符号怎么看
东莞市金禄电子科技
6、一般，流符体号的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。
3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。 电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。 电磁阀图形符号怎么看 上图的“非通电”和“通电”就是两个不同的工作位置。 对于三位阀，图形符号中的中位是常态位。 有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 电磁阀图形符号怎么看 6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。 有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 绘制系统图时，油路/气路一般应连接在换向阀的常态位上。 下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口(P)，工作出气口(A)，还有一个放气口(R)。 绘制系统图时，油路/气路一般应连接在换向阀的常态位上。 对于三位阀，图形符号中的中位是常态位。 电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。 下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口(P)，工作出气口(A)，还有一个放气口(R)。 电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。 对于三位阀，图形符号中的中位是常态位。 对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。 电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。 电磁阀图形符号怎么看 3、方框内的箭头表示对应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。 上图的“非通电”和“通电”就是两个不同的工作位置。 电磁阀图形符号怎么看
电磁阀符号及含义详解、中封中泄、中压之欧阳地创编
下面两张图详细说明了气阀工作的全部状态1、2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压================================================= ====================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。
电磁阀气路符号图解释
电磁阀符号含义及表示方法详解
电磁阀符号是什么，又是如何标注的呢?电磁阀符号主要是对电磁阀功能进行描述的示意图，以便在设计过程中更加清晰地表达。
下面，世界工厂泵阀网来为大家详细介绍电磁阀符号。
电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1=p=进气口，5=R=排气口，3=s=排气口，2=a=工作口1，4=b=工作口2。
其他还有82，84，12，14口，暂不表述，属于先导那一块的。
电磁阀符号解释
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
(完整版)电磁阀常用气动符号含义
电磁阀常用气动符号含义2013-05-17 10:38:57| 分类：技术|举报|字号订阅在设计过程中，常常需要看气路图。
但是气路图中使用到的种种符号常常让我们感到为难。
因为自控学科出身的人，通常都没有系统学习过机械专业的气动符号标准。
这里，我将简单介绍一下气路图中通常使用的几种气动元件符号，以便于自控设计人员能够更直观的理解气路图。
图1中简单列举了压力控制及电磁控制的标准画法。
如果我们需要看某种电磁阀有几种工作状态，也就是我们上面所说的是“几位”，我们需要看在图符上代表阀体的正方形，这种正方形有几个就代表“几位”，如图2所示。
而后面的“几通”，则由其中的一个正方形上与箭头线及T 线相交的点表示，有几个交点就代表“几通”，如图3所示。
这些电磁阀的气动符号中代表阀体的正方形内通常标注有箭头或“T”线，箭头表示气流方向，双向箭头表示气流可以双向流动。
字母“T”则表示截止。
在电磁阀的气动符号上．通常还会有一些字母标志，以表明电磁阀的各个通路的大致用途。
以两位五通电磁阀为例：五通电磁阀一般为1个进气口(用字母P表示)．两个排气口(用字母R表示)，两个工作口(用字母A、B表示)。
通常阀体都会有功气口用数字表示,符合ISO 5599标准(两位五通和三位五通方向阀)1 进气口2,4 工作口或输出口3,5 排气口12,14 控制口10 输出信号清零的控制口81,91 外控口82,84 控制气路排气口气口用字母表示(实际中常见)A,B,C 工作口或输出口P 进气口R,S,T 排气口L 泄漏口X,Y,Z 控制口电磁阀符号解释前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T 线）有几个就是几位。
而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
电磁阀符号注释—气动电磁阀图形符号，图形符号的含义一般如下：(1)用方框表示阀的工作，有几个方框就表示有几“位”；气动电磁阀图形符号(2)方框内的箭头表示油处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油或气咱连接的进油口/进气口用字母p表示；阀与系统回油/气连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
电气原理图的电磁阀符号介绍及原理图
电气原理图的电磁阀符号介绍及原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。
在设计过程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。
电磁阀符号由方框、箭头、T和字符构成。
电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即位，有几个方框就表示有几位，如二位三通电磁阀表示有两种工作位置。
2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号┻或┳表示该通路不通;
4、方框外部连接的接口数有几个，就表示几通;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
电磁阀原理图：
前面的几位，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。
而后面的几通，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
三位五通电磁阀有三种形式：。
工程图纸电磁阀图形符号大全看
精选课件
2
东莞市金禄电子科技Fra bibliotek符号精选课件
3
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
下例中二位三通电磁阀有两个工作位置和三个通气接口三个接口分别为进气口p工作出气口a还有一个放气口r
电磁阀图形符号怎么看
精选课件
1
东莞市金禄电子科技
电磁阀符号由方框、箭头、“T”和字符构成。电磁阀图形符号的含义一 般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置， 即“位”。有几个方框就表示有几“位”，如二位三通表示有两种工作位置。 上图的“非通电”和“通电”就是两个不同的工作位置。2、识别常态位。电 磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时 所处的位置。对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的 通路状态为其常态位。对于三位阀，图形符号中的中位是常态位。绘制系统 图时，油路/气路一般应连接在换向阀的常态位上。3、方框内的箭头表示对 应的两个接口处于连通状态4、方框内符号“T”表示该接口不通。5、方框外 部连接的接口数有几个，就表示几“通”。6、一般，流体的进口端用字母P 表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。下例中， 二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口(P)， 工作出气口(A)，还有一个放气口(R)。当电磁阀得电励磁时，P和A通;失电回 到常位态时，R和A通。
电磁阀符号及含义详解、中封中泄、中压之欧阳史创编
下面两张图详细说明了气阀工作的全部状态2、黄圈里的方框表示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压=================================================== ==================以三位四通举例，P,T,A，B，,A ,B与其它孔不通时，油缸压力，不变，这就是保压回路（例如O阀）P与T不通时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀的构成和工作原理
电磁阀符号的含义：
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。
有几个方框就表示有几“位”，如二位三通表示有两种工作位置。
上图的“非通电”和“通电”就是两个不同的工作位置。
2、识别常态位。
电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。
对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
对于三位阀，图形符号中的中位是常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。
5、方框外部连接的接口数有几个，就表示几“通”。
6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。
下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。
当电磁阀得电励磁时，P和A通；失电回到常位态时，R和A通。
下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。
