农村饮用水安全工程设计指南及实用图集
特殊水处理工艺
除铁除锰
针对含铁、锰较高的原水，采用曝气、氧化、过滤等工艺去除铁锰， 避免对人体造成危害。
除氟
对于含氟量较高的原水，可采用活性氧化铝吸附、电渗析等方法降 低氟含量，防止氟中毒。
软化
通过离子交换或膜分离技术去除水中的钙镁离子，降低水的硬度，防 止水垢生成。
水处理设备选型与配置
06 实用图集展示与案例分析
典型工程案例介绍
案例一
某山区农村集中式供水工程
案例二
某平原地区农村分散式供水工程
案例三
某丘陵地区农村学校饮水安全工程
实用图集内容概览
农村饮用水安全工程规划 与设计图集
农村饮用水输配水管网与 泵站图集
农村饮用水处理设施与设 备图集
农村饮用水水质检测与监 测图集
图集使用指南与注意事项
技术力量薄弱
农村地区缺乏专业的水务 技术人才，难以保障饮用 水安全工程的顺利实施和 运营。
居民意识不强
部分农村居民对饮用水安 全意识不足，缺乏参与和 支持饮用水安全工程建设 的积极性。
政策与法规背景
持 农村饮用水安全工程建设的政策， 如农村饮水安全巩固提升工程等。
根据供水需求和地形条件，合理规划 工程规模和布局。
水质检测与处理
对原水进行定期检测，根据水质情况 选择合适的处理工艺。
设计原则与方法
安全可靠
经济合理
确保供水系统稳定可靠， 防止污染和破坏。
在满足安全要求的前提 下，尽量降低工程造价
和运行成本。
便于管理
简化工艺流程，减少管 理环节，方便后期运行
和维护。
03 水源选择与保护
水源类型及特点
地下水
农民饮用水安全工程方案

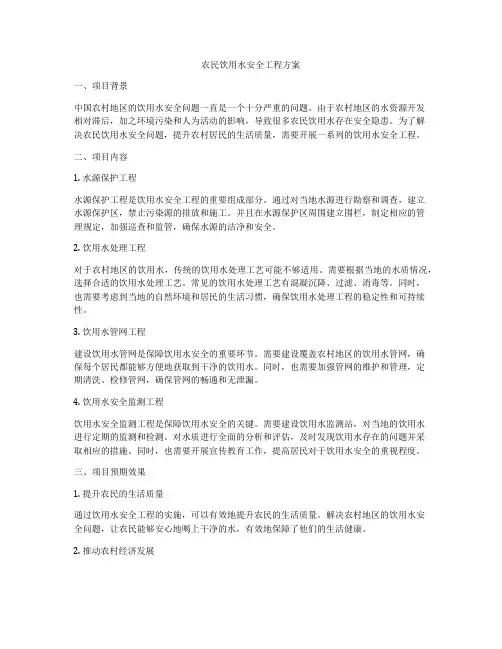

农民饮用水安全工程方案一、项目背景中国农村地区的饮用水安全问题一直是一个十分严重的问题。
由于农村地区的水资源开发相对滞后，加之环境污染和人为活动的影响，导致很多农民饮用水存在安全隐患。
为了解决农民饮用水安全问题，提升农村居民的生活质量，需要开展一系列的饮用水安全工程。
二、项目内容1. 水源保护工程水源保护工程是饮用水安全工程的重要组成部分。
通过对当地水源进行勘察和调查，建立水源保护区，禁止污染源的排放和施工。
并且在水源保护区周围建立围栏，制定相应的管理规定，加强巡查和监管，确保水源的洁净和安全。
2. 饮用水处理工程对于农村地区的饮用水，传统的饮用水处理工艺可能不够适用。
需要根据当地的水质情况，选择合适的饮用水处理工艺。
常见的饮用水处理工艺有混凝沉降、过滤、消毒等。
同时，也需要考虑到当地的自然环境和居民的生活习惯，确保饮用水处理工程的稳定性和可持续性。
3. 饮用水管网工程建设饮用水管网是保障饮用水安全的重要环节。
需要建设覆盖农村地区的饮用水管网，确保每个居民都能够方便地获取到干净的饮用水。
同时，也需要加强管网的维护和管理，定期清洗、检修管网，确保管网的畅通和无泄漏。
4. 饮用水安全监测工程饮用水安全监测工程是保障饮用水安全的关键。
需要建设饮用水监测站，对当地的饮用水进行定期的监测和检测。
对水质进行全面的分析和评估，及时发现饮用水存在的问题并采取相应的措施。
同时，也需要开展宣传教育工作，提高居民对于饮用水安全的重视程度。
三、项目预期效果1. 提升农民的生活质量通过饮用水安全工程的实施，可以有效地提升农民的生活质量。
解决农村地区的饮用水安全问题，让农民能够安心地喝上干净的水，有效地保障了他们的生活健康。
2. 推动农村经济发展饮用水安全工程的实施，可以有效地推动当地的经济发展。
提升农村地区的饮用水质量，增强了当地的吸引力，吸引更多的人才和资金流入农村地区，推动当地的产业发展和就业创业。
3. 保护当地生态环境饮用水安全工程的实施，有助于保护当地的生态环境。
农村饮水安全工程PPT课件
2021/3/12
11
4. 无机化合物指标 无机化合物的主要分析方法有： ➢滴定法 ➢比色法 ➢重量法 ➢电极法 ➢离子色谱法 ➢原子吸收分光光度法 ➢电感耦合等离子体发射光谱法 ➢电感耦合等离子体质谱法
2021/3/12
12
5. 微生物指标
传统培养计数方法 局限性
耗时，费力； 数据需人工处理，误差较大。
满足基本需求（可满足20项以上水质常规指标的检测需求）； 投资少； 运行费用低； 操作简便；
（2）适用对象
地广人稀，交通不便； 饮水安全风险因子少； 经济欠发达； 技术力量薄弱
2021/3/12
18
例如：经济欠发达的偏远农村地区
泉水、溪水
雨水
水窖水
井水
原水水质特点：水源类型单一，除特殊地质原因外污染较少
成像计数法
优点
精确度高； 数据自动处理；
分子探针
2021/3/12
优点
快速； 使用对象广泛； 可与光电技术等结合。
13
内容提要
水质检测技术与设备发展现状 典型县水质检测中心仪器配置原则 典型县20项以上仪器配置方案 典型市42项以上仪器配置方案 水质检测中心106项仪器配置方案
问题讨论
微型气相色谱仪
仪器芯片化
体积小，重量轻，功耗小； 灵敏度高，分析速度快； 使用温度范围更宽； 适合连续工作；
2021/3/12
10
（3） 色谱联用仪器的开发
气相色谱-质谱（GC-MS） 高效液相色谱-质谱（HPLC-MS ) 液相色谱-质谱-质谱（LC-MS-MS） 气相色谱-电感耦合等离子质谱（GC-ICP-MS） 高效液相色谱-电感耦合等离子质谱（HPLC-ICP-MS）
农村饮用水水源地环境保护技术指南
农村饮⽤⽔⽔源地环境保护技术指南附件⼗⼆：农村饮⽤⽔⽔源地环境保护技术指南Guideline on Technologies of Pollution Prevention and Control for Rural Drinking Water Sources Environment Protection （征求意见稿）《农村饮⽤⽔⽔源地环境保护技术指南》编制组2012年3⽉前⾔为防治污染、保护环境，指导农村环境整治⼯作，确保⼯作成效，制定本指南。
本指南是指导性⽂件，可作为农村饮⽤⽔⽔源地环境保护建设与管理的参考依据。
本指南由环境保护部规划财务司提出，由科技标准司组织制定。
本指南起草单位：中国环境科学研究院、中国科学院⽣态环境研究中⼼。
本指南由环境保护部解释。
1 总则1.1适⽤范围本指南适⽤于农村饮⽤⽔⽔源地环境保护⼯程的建设与管理。
1.2术语和定义1.2.1 农村饮⽤⽔⽔源地指向乡、村供⽔、有简易净化措施或⽆净化措施、并⼩于⼀定规模（供⽔⼈⼝⼀般在1000⼈以下）的现⽤和规划饮⽤⽔⽔源地。
1.2.2 农村饮⽤⽔⽔源防护区指农村饮⽤⽔⽔源按照本技术规范要求设定的污染防护区域。
1.2.3 乡村连⽚供⽔指村镇以简易供⽔的⽅式集中向村民、乡（镇）居民供⽔。
1.2.4 农村分散供⽔指村民通过分散设置的⽔井或其他取⽔设施直接取⽔。
1.3 规范性引⽤⽂件制定本指南主要参考了以下⽂件，包括：（1）《地表⽔环境质量标准》（GB3838-2002）（2）《地下⽔质量标准》（GB/T14848-93）（3）《⽣活饮⽤⽔卫⽣标准》（GB5749-2006）（4）《饮⽤⽔⽔源保护区划分技术规范》（HJ/T338-2007）（5）《饮⽤⽔⽔源保护区标志技术要求》（HJ/T433-2008）（6）《地表⽔和污⽔监测技术规范》（HJ/T91-2002）（7）《地下⽔环境监测技术规范》（HJ/T164-2004）（8）《村镇供⽔⼯程技术规范》（SL310-2004）（9）《镇（乡）村给⽔⼯程技术规程》（CJJ123-2008）（10）关于进⼀步加强分散式饮⽤⽔⽔源地环境保护⼯作的通知（环办[2010]32号）（11）关于加强农村环境保护⼯作意见的通知（国办发〔2007〕63号）2 农村饮⽤⽔⽔源分类农村饮⽤⽔⽔源可以分为地表⽔源、地下⽔源和其他等类型，地表⽔源主要包括河流、湖库、⼭溪、坑塘等；地下⽔源主要包括浅层地下⽔、深层地下⽔、⼭涧泉⽔等类型；其他类型包括⽔窖、⽔柜等。
乡村振兴供水水源保障工程施工图设计说明

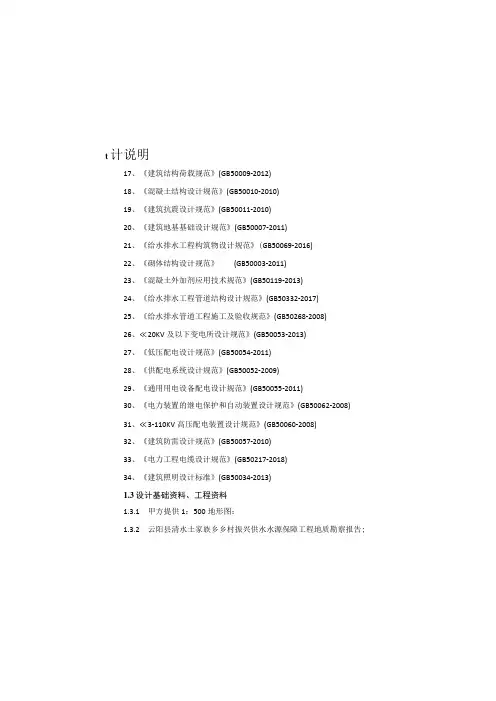

t计说明17、《建筑结构荷载规范》(GB50009-2012)18、《混凝土结构设计规范》(GB50010-2010)19、《建筑抗震设计规范》(GB50011-2010)20、《建筑地基基础设计规范》(GB50007-2011)21、《给水排水工程构筑物设计规范》(GB50069-2016)22、《砌体结构设计规范》(GB50003-2011)23、《混凝土外加剂应用技术规范》(GB50119-2013)24、《给水排水工程管道结构设计规范》(GB50332-2017)25、《给水排水管道工程施工及验收规范》(GB50268-2008)26、≪20KV及以下变电所设计规范》(GB50053-2013)27、《低压配电设计规范》(GB50054-2011)28、《供配电系统设计规范》(GB50052-2009)29、《通用用电设备配电设计规范》(GB50055-2011)30、《电力装置的继电保护和自动装置设计规范》(GB50062-2008)31、≪3-110KV高压配电装置设计规范》(GB50060-2008)32、《建筑防雷设计规范》(GB50057-2010)33、《电力工程电缆设计规范》(GB50217-2018)34、《建筑照明设计标准》(GB50034-2013)1.3设计基础资料、工程资料1.3.1甲方提供1：500地形图：1.3.2云阳县清水土家族乡乡村振兴供水水源保障工程地质勘察报告;施工图超1设计依据1.1设计合同或委托书我公司与业主单位签订的设计合同。
工程初步设计说明书及初设图纸。
1.2设计规范、标准1、《村镇供水工程技术规范》(SL310-2019)2、《室外给水设计标准》(GB50013-2018)3、《新编村镇供水工程规划设计手册》4、《中国村镇给水工程规划设计手册》5、《水利水电工程初步设计报告编制规程》(SL由19-2021)6、《水利水电工程等级划分及洪水标准》(SL252-2017)7、《水利水电工程合理使用年限及耐久性设计规范》(SL654-2014)8、《开发建设项目水土保持技术规范》(GB50433-2008)9、《开发建设项目水土流失防治标准》(GB50434-2008)10、《室外排水设计标准》(GB50014-2021)11、《地表水环境质量标准》(GB3838-2002)12、《泵站设计规范》(GB50265-2010)13、《城镇防洪工程设计规范》(GB/T50805-2012)14、《屋面工程技术规范》(GB50345-2012)15、《建筑设计防火规范》(GB50016-2014)2018年版16、《给排水制图标准》(GBT50106-2010)水规模。
农村饮水安全工程设计指南
农村饮水安全工程设计指南在中国的许多偏远山区和贫困乡镇，饮水安全一直是当地人民的生命健康问题所牵动的严峻问题，为了解决这个问题，国家从2006年开始实施农村饮水安全工程。
为了有效地实施这个工程，编写一份科学合理的“农村饮水安全工程设计指南”显得尤为重要。
一、概述1、项目背景我国许多偏远山区和贫困乡镇，部分地区缺乏饮用水，部分地区的饮用水有污染，难以满足当地居民的饮用需求，对当地人民的生命健康产生了严重的影响。
为增强社会治理体系和能力现代化水平，提高广大农村居民的生活条件，保障农村居民的生命健康和财产安全，国家开始了农村饮水安全工程。
2、项目意义本指南旨在规范农村饮水安全工程的建设和设计标准，提高该工程的实施质量和管理水平，确保农村饮水安全达到国家标准，为当地居民提供高质量的饮用水安全保障。
3、项目范围本指南适用于农村饮水安全工程的建设和设计，主要包括水源工程、输水工程、净水工程、供水工程、运行管理等方面的内容。
二、设计流程1、取水口位置的选择为了保障饮用水的质量安全和稳定供水，需要对水源进行合理选择和布置。
首先应进行水文地质工程勘察和水质评价，选择深埋、水质好、容易管理的地下水源或流量较大、水质稳定的地表水源。
2、输水工程的设计输水工程负责将水源传输到供水工程，需要对输水管道的类型、敷设方式、管道材料、管道直径等进行设计。
通常情况下，采用钢、铸铁、水泥管道或HDPE 地下排水管等材料制作输水管道，对于较不能耐用的地区使用橡胶软连接的管道。
设计时按照不同的地形和地势，选择最经济、最合理的输水路线。
3、净水工程的设计净水工程是指将采自自然界的水经过处理，去除其中的悬浮颗粒和杂质，使其达到国家的饮用水标准。
在净水工程的设计中，应具体分析水源水质情况，制定合理的处理方案，针对不同的水质情况进行配置过滤、加氯消毒等水处理技术。
4、供水工程的设计供水工程是指将经过处理后的水源供应给农村居民使用。
在该工程的设计中，应设计受水工程和水箱，同时，根据输水区设立不同的水源供水站，方便农村居民取水。
江西省农村饮水安全工程设计指南
10
江西省农村饮水安全工程设计指南
计此项。
7、管网漏失水量和未预见水量之和Q7 管网漏失水量和未预见水量之和，宜按上述用水量之和的 10%～
25%取值，规模较小的供水区域取较低值、规模较大且有向集镇发展可
能的供水区域取较高值。
8、水厂自用水量Q8 水厂自用水量Q8应根据原水水质、净水工艺和净水构筑物（设备） 类型确定。采用常规净水工艺的水厂，可按最高日用水量的 5%～10%计
①该用水定额包括居民散养畜禽用水量、散用汽车和拖拉机用水量、
家庭小作坊生产用水量；
②取值时，应对当地实际情况，如各村镇居民的用水现状、用水条
件、供水方式、经济条件、用水习惯、发展潜力等情况进行调查分析，
一般认为：
a）村庄比镇区取值低；
b）水源水量贫乏地区比水源水量丰富地区取值低；
8
江西省农村饮水安全工程设计指南
算；只进行消毒处理的水厂，可不计此项。
二、供水规模的确定
供水规模（即最高日用水量）Qd= Q1+ Q2+ Q3+ Q4+ Q5+ Q6+ Q7（1-5）
水源取水量=供水规模+水厂自用水量
福建省农村饮水安全工地进程设计指南
福建省农村饮水安全工程技术指南福建省水利厅二○一一年八月编委会主任：刘子维副主任：董国华陈文清委员：黄敬光江榕陈向镇黄震宇林胜饶浩人吴少松徐金象目录前言 (1)第一章供水规划 (2)第二章供水工程设计基本要求 (3)第一节供水规模和用水量 (3)第二节供水水质和水压 (5)第三节水源 (5)第四节其他要求 (6)第三章取水工程 (7)第一节地下水取水构筑物 (7)第二节地表水取水构筑物 (8)第四章泵站 (13)第一节一般要求 (13)第二节设计流量和扬程 (14)第三节水泵选择及安装高程 (14)第四节管路布置 (15)第五节电气设计 (15)第五章输配水工程 (17)第一节输配水管线选择和布置 (17)第二节管材和管配件 (18)第三节输配水管道水力计算 (20)第四节管道附属设施 (22)第五节管道敷设要求 (25)第六节设计注意事项 (26)第六章调节构筑物 (27)第一节设计原则 (27)第二节调节构筑物设计 (27)第七章水厂总体设计 (28)第一节水厂布置 (28)第二节水厂净水工艺选择 (29)第八章净水工程 (34)第一节基本要求 (34)第二节净水构筑物 (35)第九章运行管理 (49)第一节水质检验 (49)第二节水源管理 (50)第三节净水厂管理 (50)第四节泵站管理 (51)第五节输配水管理 (51)第十章分散式供水工程建设和管理 (52)第一节水质要求 (52)第二节蓄水和引水构筑物 (52)第三节分散式供水井 (52)前言农村饮水安全是最大、最基本的民生问题。
为加快解决我省农村饮水安全问题，改善农民的生存环境和生活条件，根据《中共福建省委福建省人民政府关于进一步加快推进农村饮水安全建设的意见》要求，从2011年起，力争三年基本解决、五年全面解决我省农村饮水安全问题。
为了规范农村饮水安全工程建设，保障农村饮水安全工程的设计和建设质量，切实把农村饮水安全这项民生工程建设好，确保完成省委省政府下达的目标任务，让广大人民群众长期喝上放心水，省水利厅组织了《福建省农村饮水安全工程技术指南》（以下简称指南）的编制。
江西省农村饮水安全工程设计指南及实用图集(可编辑)
江西省农村饮水安全工程设计指南及实用图集第二章工程设计第二节配水工程▲配水管网设计流量配水管网设计流量计算公式：（2-15 ）▲主配水管水力计算从水厂到配水管网的输水管（主配水管），设计流量应按最高日最高时用水量确定。
管径、流速及水力坡度的确定方法与浑水输水管相同。
表2-32 主配水管管径50~32 6 110 ～75 3 63~50 5 160 ～110 2 90~50 4 200 ～150 1 管径范围（mm ）等级管径范围（mm ）等级第二章工程设计第二节配水工程配水管网的说明、平面布置图及剖面图见《江西省农村饮水安全工程设计实用图集（配水工程分册）》。
▲配水管网水力计算以某镇树状管网为实例进行详细说明，包括配水管网水力计算过程、计算结果、计算简图、计算结果图。
第三章农村饮水安全工程管理第一节水源管理★地表水源管理▲水量管理1 、主要工作内容（1）认真观察和记录取水口所在河流的流量和水位，每日观察和记录一次，洪水期间适当增加观察次数；（2）记录每日取水流量和总取水量；（3）收听当地气象预报，记录每日气象情况；（4）水库（山塘、湖泊）水源还要观察和记录水库的入、出库水量以及水库蓄水量；（5）汛期应密切注意取水水源水文条件变化和洪水影响情况。
第三章农村饮水安全工程管理第一节水源管理2 、观察方法（1）江河水源可请当地水文部门测量取水口附近河床断面，标定好流量和水位的大致关系，然后在便于观察的地点设置固定的水位标尺，用观察水位值来推算河水流量。
（2）水库、山塘与湖泊水源可请当地水利部门测量好不同水位的表面积，绘制水位与库容量的关系曲线图，并在取水塔附近设立水位标尺，根据水位的上升和下降推算进水量、出水量与库容。
3 、职责分工地表水源的管理一般由进水泵房或取水设施值班人员负责观察和记录，每月由厂部管生产、技术的人员进行汇总，每年进行一次分析整理，绘制河水流量与水位的变化曲线以逐步掌握水源的变化规律。
农村饮用水安全工程设计指南及实用图集PPT课件
序号 设计人口（cap）
1
10000
2
7500
3
5000
4
2500
5
1500
6
500
7
200
8
100
供水规模（m3/d）下限 [人均以80（L/(cap·d)）计]
800 600 400 200 120 40 16 8
供水规模（m3/d）上限 [人均以120（L/(cap·d)）计]
确定供水规模时，可不计此项。
第一章 工程方案
第一节 供水人口与设计规模
◆浇洒道路和绿地用水量Q6 经济条件好或规模较大的镇可根据需要适当考虑，其余镇、村可不计
此项。 ◆管网漏失水量和未预见水量之和Q7
管网漏失水量和未预见水量之和，宜按上述用水量之和的10%～25% 取值，规模较小的供水区域取较低值、规模较大且有向集镇发展可能的供 水区域取较高值。 ◆ 水厂自用水水量Q8
（1-3）
式中：Q2—公共建筑用水量，m3/d；
q2—住宿生的人均用水量，取20L/（cap·d）
P2—住宿生人数cap；
q2’—走读生的人均用水量，取10L/（cap·d）
P2’—走读生人数cap；
第一章 工程方案
第一节 供水人口与设计规模
◆ 畜禽饲养用水量Q3 Q3=∑（该类型畜禽用水量定额×数量） 各畜禽最高日用水定额可按表1-1选取。
第二章 工程设计
第二节 取水工程
★ 低坝取水构筑物
引山泉供水方式可以实现山泉—高位水池—配水管网—用户的全线 重力自流，是最节能的一种供水方式。为能有效地取得山泉水，需在水源 处建小型雍水坝。考虑到农村的实际情况，坝体采用浆砌石重力坝，坝高 H分别采用1.0m、1.5m、2.0m、2.5m和3.0m，各地可根据山泉水水源的实 际情况和相应的供水规模采用不同坝高的雍水坝。
农村饮水安全、人饮、自来水、水源工程施工组织设计2
目录1、编制依据22、工程简述23、施工准备44、施工管理目标65、施工总体部署66、施工进度计划127、施工技术方案148、工程质量保证措施199、施工管理2010、降低工程生产成本措施2311、环境保护与文明施工23附表（一）：劳动力计划表26附表（二）：主要材料计划表28附表（三）：拟投入的主要施工机械设备表29***农村饮水安全工程施工组织设计1、编制依据1.1 ***农村饮水安全工程施工招标文件；1.2 本工程技施设计图集；1.3《给水排水管道工程施工及验收规范》GB50268－97；1.4《混凝土结构工程施工及验收规范》GB50204-92；1.5《混凝土质量控制标准》GB50164-92；1.6《混凝土强度检验评定标准》GBJ107-87；1.7《混凝土拌和用水标准》GBJ107-89；1.8《埋地聚乙烯给水管道工程技术规范》CJJ1012004；1.9《生活饮用水输配水设备及保护材料的安全性评价标准》GB/T17219；1.10 本公司有关相应项目的施工、操作规范及历年来同类工程施工的经验；2、工程简述2.1 工程地质。
本标工程地质状况位于云贵高原黔北山地与四川盆地南缘之川南丘陵的衔接过渡带，地势北东高，南西低，波状起伏。
山脉和河谷的展布方向与地质构造线基本吻合，一般背斜成山，向斜成谷，属低至中山溶蚀、侵蚀地貌。
高冈村为川黔东西向构造体系；岩层主要为岩性主要为灰岩、泥岩、页岩等. 第四系以粘土、砂质粘土、砾石为主，零星分布于缓坡谷地、河床、沟谷等地。
2.2 水文气象条件。
工程区属亚热带高原季风性湿润气候，具有冬无严寒、夏无酷暑、水热同季、雨量充沛、无霜期长、四季分明等特点。
因地形地貌组合形态复杂，气候的垂直地带性和小气候区差异显著，气候类型多样。
根据县气象站资料，年均气温13.7℃,最热月(7月)23.5℃，最冷月(1月)3.9℃，极端最高气温37.5℃，极端最低气温-6.9℃,多年平均气温≥0℃以上的数359天；年均无霜期263天。
人饮施工图
黑龙江省农垦九三管理局2012年农村饮水安全工程设计图集
黑龙江省九三农垦建筑勘测设计院
二〇一二年八月
目录
（一）黑龙江省农村饮水安全农垦九三管理局集中式供水工程位置图
（二）黑龙江省农村饮水安全农垦九三管理局集中式供水工程受益范围图
（三）黑龙江省农村饮水安全农垦九三管理局集中式供水工程总体布置图
（四）主要工艺设计图
1）工艺流程图
2）水源及净水厂平面布置图
3）九三管理局典型井地质柱状及成井结构安装图
4）主要管道横断面断面图
（五）管道水力计算图
黑龙江省农村饮水安全农垦九三管理局
集中式供水工程设计施工图纸简要说明
一、工程概况
黑龙江省农垦九三管理局位于黑龙江省西北部，本次规划实施项目区五个，即位于九三管理局东北部的山河农场场直一区、第四管理区和嫩北农场场直二区；位于九三管理局东部和南部的尖山农场第二作业站机群和荣军农场农业管理区。
二、设计依据
《黑龙江省农垦九三管理局2012年农村饮水安全工程实施方案》
《黑龙江省农村饮水安全规模化集中式供水工程实施方案编制大纲》
（三）工程设计
1、打井工程
打机电井4眼，嫩北井深145米，山河井深150米，荣军井深160米。
2、水源配套工程
60m2砖混井房一座，场10米、宽6米；水处理设备一套；玻璃钢水箱一个；变频设备一台。
3
、管道工程
管道
布
置
在冻层以下，总长26.575千米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
向集镇发展的可能，则取60~90（L/人d），若该供水区
第一第节一章供水工人程口与方设案计规模
◆ 公共建筑用水量Q2 农村内的公共建筑一般为学校，无学校的村庄不计此
项。公共建筑用水量的取值可按下式：
Q2=q2·P2 /1000+ q2’·P2’/1000
（1-3）
式中：Q2—公共建筑用水量，m3/d；
★编制过程中主要参考文献包括： 1、《村镇供水工程技术规范》（SL310-2004 ）等22本规范和文献资料； 2、国家建筑标准设计图集《矩形钢筋混凝土蓄水池》（ 05S804 ）等8本图 集资料。
.
指南
管理
江西省农村主饮要水内安容全工程设计
★ 第一章 工程方案 ★ 第二章 工程设计 ★ 第三章 农村饮水安全工程
6
500
40
60
7
200
16
24
.
8
100
8
12
第二第节一章水源工选程择及方工案艺流程
★ 水源选择原则及顺序
◆ 水源选择原则 1、水质良好，水量充沛，便于卫生防护。地下水源
水质符合《地下水质量标准》（GB/T14848—93）的要求； 地表水源水质符合《地表水环境质量标准》（GB3838— 2002）的要求，或符合《生活饮用水水源水质标准》 （CJ3020—93）的要求。
包括下列水量：居民生活用水量、公共建筑用水量、饲
养畜禽饲养用水量、企业用水量、消防用水量、浇洒道
路和绿地用水量、管网漏失水量和未预见水量等。
◆ 生活用水量Q1 居民生活用水量可按公式（1-1～1-2）计算：
Q1 =Pq/1000
（1-1）
P=P0（1+γ）n + P1 （1-2） 其中最高日居民生活用. 水定额q，若该供水区域没有
生产工艺、用水现状、近期发展计划和当地的生产用水 定额标准确定。
企业内部工作人员的生活用水量，应根据车间性质确 定，无淋浴的可为20～35L/（人·班）；有淋浴的可根 据具体情况确定，淋浴用水定额可为40～60L/ （人·班）。
◆ 消防用水量Q5 消防用水量Q5应按照《建筑设计防火规范》（GBJ16）
管网漏失水量和未预见水量之和，宜按上述用水量 之和的10%～25%取值，规模较小的供水区域取较低值、 规模较大且有向集镇发展可能的供水区域取较高值。 ◆ 水厂自用水水量Q8
水厂自用水量Q8应根据原水水质、净水工艺和净水 构筑物（设备）类型确定。采用常规净水工艺的水厂， 可按最高日用水量的5%～10%计算；只进行消毒处理的水 厂，可不计此项。
表1-1 饲养畜禽最高日用水定额 或只·d）
畜禽类别
用水定额
畜禽类别
用水定额
马
40～50
育成牛
50～60
单位：L/（头
畜禽类别 育肥猪
用水定额 30～40
骡
40～50
奶牛
70～120
羊
5～10
驴
40～50
母猪
60～90
鸡
0.5～1.0
.
第一第节一章供水工人程口与方设案计规模
◆ 企业用水量Q4 有企业的村庄，企业用水量应根据企业类型、规模、
江西省农村饮水安全工程设计 指南及实用图集
江西省水利科学研究院 南昌大学设计研究院市政工程设计研究所
2010年1月26日
.
主要适用范围
★根据规定，万人以上农村集中供水工程须由具有相应设计资质的设计单 位进行单项工程设计，江西省农村饮水安全工程设计指南及图集主要适用 万人以下农村集中供水工程。
.
主要参考文献
◆ 水源选择的一般顺序 1、可直接饮用或经简单处理即可饮用的水源，如山
泉水、深层地下水、未受工业或农业污染的浅层地下水、 未污染的洁净的水库水及未污染的洁净的湖水。
2、经常规化处理后即可饮用的水源，如江河水、受 轻微污染的水库水及湖水等。
3、便于开采，但需经特殊处理方可饮用的地下水源， 如铁（锰）量超过《生活饮用水卫生标准》（GB57492006）规定的地下水源。
.
第一第节一章供水工人程口与方设案计规模
★ 供水量计算
农村饮水安全供水工程设计时，首先须确定该工程 在设计年限内供水规模，因为系统中取水、净水和管网 等设施的规模都须参照设计用水量确定。农村供水工程 的设计年限，应与当地村镇总体规划相衔接，以近期为 主，近、远期结合，设计年限宜为10年～15年。
农村供水工程设计供水规模 ，即最高日的用水量应
另外，一些特殊的水源即高氟、高砷水、苦咸水，由 于处理工艺复杂、处理成本高和运行管理麻烦，一般不 作为水源考虑；本指南未涉及该种水源。
2、当有多个水源可选时，应从水质、水量、投资、运 行成本、施工和管理条件、卫生防护条件进行综合比较， 择优选取。
3、当选用山泉水时，尽可能使之重力自流，以节省造 价。
4、可使取水、输水、净化设施安全经济和维护方便。 5、具有施工条件。 6、符合当地水资源统一规. 划管理的要求。
第二第节一章水源工选程择及方工案艺流程
和《村镇建筑设计防火规范》（GBJ39）的有关规定确定。 允许短时间间断供水的村镇，当上述用水量之和高于
消防用水量时，确定供水规模时，可不计此项。
.
第一第节一章供水工人程口与方设案计规模
◆浇洒道路和绿地用水量Q6 经济条件好或规模较大的镇可根据需要适当考虑，其
余镇、村可不计此项。 ◆管网漏失水量和未预见水量之和Q7
q2—住宿生的人均用水量，取20L/（cap·d）
P2—住宿生人数cap；
q2’—走读生的人均用水量，取10L/（cap·d）
P2’—走读生人数cap；
.
第一第节一章供水工人程口与方设案计规模
◆ 畜禽饲养用水量Q3 Q3=∑（该类型畜禽用水量定额×数量） 各畜禽最高日用水定额可按表1-1选取。
（1-4）
表1-2。
序号 设计人口（cap）
表供1水-规2模（m设3/d计）下规限 模等级表
[人均以80（L/(cap·d)）计]
供水规模（m3/d）上限 [人均以120（L/(cap·d)）计]
1
10000
800
1200
2
7500
600
900
3
5000
400
600
4
2500
200
300
5
1500
120
180
.
第一第节一章供水工人程口与方设案计规模
★ 供水规模(设计规模）
供水规模（即最高日用水量）Qd=
Q1+Q2+Q3+Q4+Q5+Q6+Q7+Q8 （1-5） 由用水量确定各设计人口所对应的设计流量，按净
水构筑物处理能力（主要是滤池）进行控制，根据设计
ห้องสมุดไป่ตู้
流量将农村饮水安全工程分为8个设计规模等级，具体见
