井下视频监控系统方案
煤矿井下视频监控系统施工方案
煤矿井下视频监控系统施工方案2023-041.概述视频监控系统的特点是对监控目的的可视性和直观性，煤矿工业视频监控系统可直观地监视矿区各重要生产环节、设备运营和人员动态等情况。
重点监控如井口、工业广场、煤场、采煤面上下口、井底车场、皮带机、给煤点，装载点、炸药库、磅房、办公场地等；除在调度室实现对监控点的实时监控外，同时还可以通过光纤网络将图像上传至监控中心，实现视频系统联网，相关人员亦可依据授权上网查看实时监控图像。
煤矿事故的发生，导致了严重的人员伤亡、经济及政治损失。
要减少煤矿事故的发生率，除了各级管理部门加强监督和管理之外，还须完善煤矿安全监控系统的装备建设，工业视频监控系统就是煤矿安全监控系统的一个重要组成部分。
通过工业视频监控系统对煤矿进行全面有效的监视控制，及时发现事故苗头和隐患，及时发出预警采用相应措施，做到防患于未然，减少事故的发生率，为煤矿的安全生产保驾护航。
并且工业电视系统能通过接口与其它系统进行有机结合，在某些地点可实现无人值守，进而达成安全高效生产的目的。
生产数字化。
煤矿视频监控系统，将给煤矿的管理工作带来极大的方便，领导、管理人员可以根据工作需要，通过网络查看各个生产区域的现场情况，延伸管理人员的观测范围，使管理人员在办公室就可及时、准确地了解到现场的情况，做出相应的决策，有效地提高了办公、生产效率，提高矿井的生产能力，加大安全管理力度。
2.需求分析在发达国家，煤矿已实现高度机械化，井下工作人员很少，作业规范，巷道通畅，一旦发生事故，易于撤离，伤亡不大。
而在我国，采煤机械化限度还相对较低，矿工队伍很大一部分是文化水平较低、培训时间有限的农民工，甚至存在井下抽烟等严重违章现象。
这样的千军万马集中在高度危险的作业环境中，极易发生事故，导致重大伤亡。
我们在分析近期几个煤矿发生的特大事故时发现重要存在以下几类问题：⏹地面与井下人员的信息沟通不及时；⏹地面人员难以及时动态掌握井下人员的分布及作业情况；⏹一旦煤矿事故发生，抢险救灾、安全救护的效率低，搜救效果差。
井下视频监控系统方案

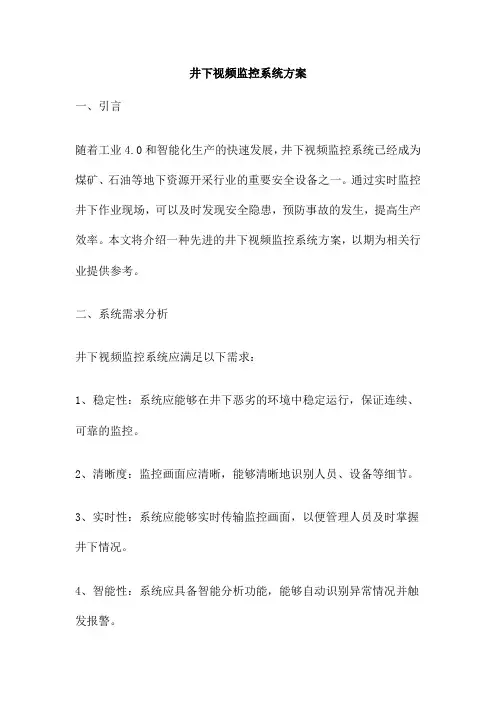

井下视频监控系统方案一、引言随着工业4.0和智能化生产的快速发展，井下视频监控系统已经成为煤矿、石油等地下资源开采行业的重要安全设备之一。
通过实时监控井下作业现场，可以及时发现安全隐患，预防事故的发生，提高生产效率。
本文将介绍一种先进的井下视频监控系统方案，以期为相关行业提供参考。
二、系统需求分析井下视频监控系统应满足以下需求：1、稳定性：系统应能够在井下恶劣的环境中稳定运行，保证连续、可靠的监控。
2、清晰度：监控画面应清晰，能够清晰地识别人员、设备等细节。
3、实时性：系统应能够实时传输监控画面，以便管理人员及时掌握井下情况。
4、智能性：系统应具备智能分析功能，能够自动识别异常情况并触发报警。
5、易用性：系统应具备良好的人机界面，方便管理人员使用和维护。
三、系统设计方案1、监控摄像头：选择具有高清晰度、低照度、防水防尘、防爆等特性的摄像头，部署在井下关键区域，如工作面、巷道、设备附近等。
2、传输网络：采用光纤或无线方式传输视频信号，保证画面的实时性和稳定性。
3、监控平台：开发一个集视频监控、录像存储、报警管理、设备管理于一体的监控平台。
管理人员可以通过平台实时查看监控画面、调取历史记录、接收报警信息等。
4、智能分析功能：通过引入人工智能技术，系统可以自动识别异常情况，如人员跌倒、设备故障等，并触发报警。
5、存储方案：采用分布式存储架构，将监控画面存储在高性能、可扩展的存储设备上，保证数据的可靠性和安全性。
6、安全性：系统应具备完善的安全措施，如加密传输、权限管理等，确保数据的安全性和系统的稳定性。
7、可维护性：系统应具备良好的可维护性，方便管理人员进行日常维护和故障处理。
8、可扩展性：系统应具备可扩展性，方便未来增加新的监控点和功能。
四、实施步骤与注意事项1、需求调研：充分了解井下作业现场的实际情况和需求，为系统设计提供依据。
2、系统设计：根据需求分析结果，设计系统的架构、功能和硬件配置。
3、设备选型与采购：根据系统设计要求，选择合适的摄像头、传输设备、存储设备等，确保设备的性能和质量符合要求。
煤矿视频监控实施方案
煤矿视频监控实施方案一、前言。
随着煤矿安全管理的不断加强，视频监控技术在煤矿安全生产中的作用日益凸显。
视频监控系统可以实时监测煤矿生产现场，及时发现安全隐患，提高事故应急处置效率，保障煤矿生产安全。
本文旨在就煤矿视频监控实施方案进行详细阐述，以期为煤矿安全管理工作提供参考。
二、煤矿视频监控实施方案。
1. 视频监控系统选型。
首先，需要根据煤矿生产现场的特点和安全管理需求，选择适合的视频监控系统。
应优先选择高清晰度、抗干扰能力强、适应恶劣环境的监控摄像头，保证监控画面清晰稳定。
同时，视频监控系统的硬件设备应具备高可靠性，能够长时间稳定运行，保证监控系统的持续性和稳定性。
2. 视频监控布设方案。
根据煤矿生产现场的特点和安全管理需求，合理布设监控摄像头。
应重点覆盖煤矿生产现场的重要区域，如井下工作面、井口区域、矿井通风系统等关键部位，确保全方位监控。
同时，应合理设置监控摄像头的角度和位置，避免盲区，确保监控范围的全面性和有效性。
3. 视频监控联网方案。
视频监控系统应实现监控画面的实时传输和存储，确保监控数据的安全性和可靠性。
应建立完善的监控数据传输网络，保证监控画面的实时传输和远程访问。
同时，应配置专业的监控数据存储设备，对监控数据进行定期备份和存档，以应对突发情况和数据丢失风险。
4. 视频监控管理方案。
建立健全的视频监控管理制度和规范，明确监控设备的管理责任和权限。
应配备专业的监控操作人员，定期对监控设备进行巡检和维护，确保监控系统的正常运行。
同时，应建立监控数据的管理和分析机制，及时发现和处理安全隐患，提高监控系统的应用效果。
5. 视频监控应用方案。
视频监控系统应充分发挥在煤矿安全管理中的作用，为煤矿生产安全提供强有力的支持。
应结合煤矿生产实际，建立视频监控与安全管理的衔接机制，加强监控数据的分析和利用，提高安全管理的精准度和效率。
同时，应加强视频监控技术与其他安全防范手段的整合应用，形成多层次、立体化的安全防护体系。
煤矿网络视频监控实施方案
煤矿网络视频监控实施方案一、背景。
随着煤矿生产规模的不断扩大，煤矿安全生产面临着越来越严峻的挑战。
煤矿作为重要的能源资源，其安全生产关乎国家经济发展和人民生命财产安全。
因此，加强煤矿安全监控，提高事故预防和应急处置能力，成为当前煤矿安全生产的重要任务之一。
二、目标。
本文档旨在提出煤矿网络视频监控实施方案，通过建设完善的视频监控系统，实现对煤矿生产过程的全方位监控，及时发现安全隐患，提高事故预防和应急处置能力，确保煤矿安全生产。
三、方案内容。
1. 视频监控系统建设。
在煤矿主要生产区域和关键部位，如井下工作面、井口、运输通道、矿井设备等位置，设置高清晰度摄像头，建立视频监控系统。
同时，配备高性能的视频采集设备和存储设备，确保视频信号的稳定采集和可靠存储。
2. 视频监控系统联网。
将各个监控点的视频信号通过网络进行传输，实现视频监控系统的联网化。
通过互联网技术，可以实现远程监控和实时预警，提高监控效率和反应速度。
3. 视频图像分析。
利用图像识别和分析技术，对监控区域的视频图像进行智能分析，实现对异常情况的自动识别和报警。
比如，对人员、车辆等进行识别，对异常行为进行自动报警，提高监控系统的智能化水平。
4. 视频监控系统管理平台。
建立视频监控系统管理平台，实现对监控设备、视频信号、报警信息等的集中管理和监控。
通过管理平台，可以实现对监控系统的远程配置、故障排查、数据分析等功能，提高监控系统的管理效率和运行稳定性。
5. 视频监控系统应急预案。
制定视频监控系统的应急预案，明确各类突发事件的应急处理流程和责任人，提高监控系统在事故应急处置中的作用和效率。
四、实施步骤。
1. 制定视频监控系统建设方案，明确系统的功能需求和技术指标。
2. 进行监控设备的采购和安装，保证监控系统的稳定性和可靠性。
3. 进行视频监控系统的联网和网络配置，确保监控信号的畅通和安全。
4. 进行视频图像分析系统的配置和调试，保证智能分析功能的正常运行。
煤矿行业视频监控系统技术设计方案
煤矿行业视频监控系统技术设计方案xx年xx月xx日•方案设计概述•视频监控系统技术平台设计•视频监控系统功能设计•视频监控系统网络拓扑结构设计目•视频监控系统安全防护设计•煤矿行业视频监控系统应用案例分享录01方案设计概述煤炭资源开采、运输、储存等环节的复杂性，需要实时监控和预警。
煤矿行业的生产过程特点传统监控系统存在视频质量差、监控范围小、智能化程度低等问题，无法满足现代煤矿安全生产的需求。
现有监控系统的不足背景介绍需求分析采用高清、智能摄像机，提升视频清晰度和质量。
视频质量提升多角度监控实时预警数据存储和分析利用多角度摄像头实现对矿区全方位的监控。
通过智能分析算法实现对矿区异常情况的实时预警和报警。
建立视频监控数据存储和分析系统，方便历史查询和事故分析。
提高监控质量采用先进的高清摄像机和优化视频编码技术，提高视频清晰度和质量。
智能化监控通过引入人工智能和大数据分析技术，实现智能分析、预警和报警功能。
数据存储与共享建立高效的数据存储和分析系统，实现视频数据的共享与应用。
扩大监控范围利用广角摄像头和多角度监控技术，实现对矿区全方位的监控。
系统设计目标02视频监控系统技术平台设计架构模式本设计采用分层架构模式，包括数据采集层、数据处理层、数据存储层、数据展示层和系统应用层。
扩展性设计应具有较高的可扩展性，方便后期增加新的监控点和功能模块。
视频监控系统架构设计选用高性能、高分辨率的工业级摄像头，支持夜视功能，适应井下不同环境。
平台硬件设计视频采集设备选用具有高带宽、低延迟的传输设备，如光纤传输设备或无线Mesh网络设备。
网络传输设备选用大容量、高性能的存储设备，如分布式存储服务器或NVR存储。
数据存储设备数据存储软件采用分布式文件系统或云存储技术，实现视频数据的分布式存储和管理。
数据处理软件开发专门的视频数据处理软件，实现视频图像的压缩、传输、存储和检索等功能。
数据展示软件开发数据可视化展示软件，将监控数据进行图形化展示，方便用户直观地了解井下情况。
视频监控系统在煤矿中的应用方案
视频监控系统在煤矿中的应用方案xx年xx月xx日•引言•视频监控系统的组成和特点•视频监控系统在煤矿中的应用•工程实例目•视频监控系统的优势和发展方向录01引言煤炭作为我国主要能源的地位煤矿事故的频发及其原因传统监控系统的不足和视频监控系统的引入背景介绍1视频监控系统在煤矿中的重要性23对矿井下的实时监控，及时发现安全隐患。
实时监控对矿井下的视频监控数据进行保存，事故发生后可进行回溯。
事故回溯视频监控系统可提高煤矿管理的效率和安全性。
提高管理效率矿井下的各种环境包括采煤工作面、掘进面、运输巷、回风巷等。
各种监控需求包括作业面、人员定位、物资管理、应急救援等。
解决方案的应用范围02视频监控系统的组成和特点03高清摄像机具备高清晰度、高分辨率的拍摄能力，能够提供更加细腻、准确的图像信息。
前端采集设备01矿用防爆摄像机适用于煤矿井下环境，具有防爆、防尘、防水等功能，能够清晰地拍摄井下作业现场的实时情况。
02红外摄像机适用于井下光线较暗的环境，可在夜间或低照度条件下进行监控。
用于传输高清视频流，支持数据传输速率高达100Mbps。
网络交换机适用于传输距离较近、对图像质量要求不高的场景，具有价格实惠、维护方便等特点。
双绞线传输线适用于传输距离较远、对图像质量要求较高的场景，具有抗干扰能力强、稳定性高等特点。
同轴电缆传输线传输设备及线缆煤矿监控系统软件可实现多路视频画面实时监控、录像回放、远程控制等功能，支持多用户同时访问。
矿用安全监控系统能够实时监测井下有害气体浓度、温度、湿度等参数，以及人员定位、车辆跟踪等功能。
视频监控平台系统特点前端设备采用工业级设计，能够适应煤矿井下恶劣的环境条件，保证系统的稳定性。
稳定性高安全性强可扩展性强易用性高系统具备多重安全防护功能，能够有效地保障监控系统的安全性。
系统采用模块化设计，方便后期扩展升级，支持多种新型监控技术应用。
系统界面友好，操作简便，可快速上手使用，方便管理人员随时随地掌握煤矿现场情况。
煤矿井下视频监控系统施工方案
概述 面 对 新 形 势 、 新 机 遇 和 新 挑 战 ， 国 家 各 级 主 管 部 门 的 领 导 对 安 全 生 产 工 作 提 出 了 很 高 的 要 求 和 期 望 。我 们 认 为 提 升 安 全 生 产 信 息 化 管 理 水 平 ， 加 强 以 灾 害 预 防 、搜 救 为 主 要 目标 的安 全 生 产 长 效 机 制 ， 是 我 国 安 全 生 产 工 作 的必 由 之 路 。 利 用 远 程 视 频 监 控 系 统 ，地 面 监 控 人 员 可 以 直 接 对 井 下 情 况 进 行 实 时 监 控 ，不 仅 能 直 观 的 监 视 和 记 录 井 下 工 作 现 场 的 安 全 生 产 情 况 ， 而 且 能 及 时 发 现 事 故 苗 子 ， 防 患 于 未 然 ， 也 能 为 事 后 分 析 事 故 提 供 有 关 的第 一 手 图 像 资 料 。 二 、 需求 分 析 在 美 国 ， 煤 矿 己 实 现 高 度 机 械 化 ， 井 下 工 作 人 员 很 少 ， 作 业 规 范 ，巷 道 通 畅 ， 一 旦 发 生 事 故 ， 易 于 撤 离 ， 伤 亡 不 大 。 而 在 我 国 ，采 煤 机 械 化 程 度 仅 为 ４ ５ ％，矿 工 队 伍 很 大 一 部 分 是 文 化 水 平 较 低 、 培 训 时 间 有 限 的 农 民 工 ，甚 至 存 在 井 下 抽 烟 等 严 重 违 章 现 象 。这 样 的千 军 万 马 集 中 在 高度 危 险 的 作 业 环 境 中 ， 极 易 发 生 事 故 ，造 成 重 大 伤 亡 。 我 们 在 分 析 近 期 几 个 煤 矿 发 生 的特 大 事 故时发现 ： （ １ ） 地 面 与井 下人 员 的信 息 沟 通 不 及 时 ； （ ２ ） 地 面 人 员 难 以 及 时 动 态 掌 握 井 下 人 员 的分 布 及 作 业 情 况 ； （ ３ ） 一 旦 煤 矿 事 故 发 生 ，抢 险 救 灾 、 安 全 救 护 的 效率 低 ， 搜 救 效 果 差 。 目前 ， 煤 矿 井 下 作 业 因 为远 离 地 面 ， 地 形复杂 ，环境 恶劣与地 面人 员间沟通不 便， 如 果 利 用 远 程 视 频 监 控 系 统 ，地 面 监 控 人 员 则 可 以 直 接 对 井 下 情 况 进 行 实 时 监 控 ， 不 仅 能 直 观 的 监 视 和 记 录 井 下 工 作 现 场 的 安 全 生
井下视频监控系统方案
井下视频监控系统方案
1.井下摄像头：必须选择适合井下环境的工业级摄像头，并具备防水、防爆、耐高温等特性。
摄像头应具备高清晰度和宽广的视角，并能够自动
调整光线，以适应不同亮度的井下环境。
2.井下视频传输系统：视频信号需要通过一根或多根传输线缆传输到
地面监控中心。
传输系统可以采用有线传输或者无线传输，具体取决于井
下的环境条件和预算限制。
3.地面监控中心：地面监控中心是整个系统的核心，应该具备以下功能：实时监视井下的视频画面、录像和回放功能、异常事件的报警处理、
远程控制井下设备等。
4.视频存储与备份：为了保证数据安全和监控录像的完整性，系统应
具备大容量的视频存储设备，并且要定期备份存储数据。
存储设备可以是
硬盘或者网络存储服务器。
5.报警系统：当井下发生异常情况时，系统应能够及时发出报警信号，并将相关警报信息传输到地面监控中心。
报警信号可以是声音报警、光闪
烁或者短信报警等形式。
6.远程控制：为了方便操作和管理，监控系统应具备远程控制功能。
操作员可以通过远程控制终端对井下摄像头、照明设备、报警设备等进行
远程操作和调整。
7.系统集成与管理平台：为了方便系统的集成和管理，可以开发一套
集成与管理平台。
该平台能够对井下视频监控系统进行统一管理，包括设
备的配置、报警事件的查询、视频录像的回放和保存等功能。
总之，井下视频监控系统方案需要考虑井下的恶劣环境和特殊需求，选择适合的设备和传输方式，并建立完善的地面监控中心。
这样的方案能够有效地提供井下环境的实时监视和报警功能，确保人员的安全和井下工作的顺利进行。
煤矿视频监控系统设计方案
综合视频监控系统设计方案XX煤矿XXX公司2013-04第一部分视频监控系统矿井光纤网络视频系统国内外现状煤矿井下生产过程复杂，环境恶劣，自然灾害多，严重影响生产和人身安全。
煤矿井上、井下光纤网络视频系统的实施，对安全生产、调度指挥、科学决策提供了直观、可靠的手段。
工业电视系统的信号传输有两种方式：电缆传输和光纤传输。
由于井下条件限制，图像数据信息利用电缆传输时，在传输距离、信息容量、抗电磁干扰及可靠性方面都存在许多不足。
特别在远距离传输视频信号时，由于频带宽，电磁干扰严重，用普通的电缆不可能无畸变地远距离传输，影响视频信号质量，造成图像模糊不清。
国外在20世纪50－60年代已经采用了光缆传输的网络视频系统，但由于该时期的摄像机设备在照明(光线要求)达不到预期要求的条件下造成图像质量不理想。
自20世纪80年代以来，特别是国外大规模集成电路工艺日趋成熟，已经推出了低照度(0.0003lux)长寿命固定CCD摄像器件，为各种场合普遍使用网络视频监视系统提供了有力的条件，如：煤矿井上/下网络视频监视系统、银行及财务安全保卫系统、铁路车站、沿海港口码头及煤质运销系统等。
煤矿井下光纤通信是以矿用阻燃光缆为信道进行信息传输的新兴技术，具有信息容量大、无电磁干扰、频带宽、本质安全、重量轻、耐水火、抗拉强度高、无中继远距离传输等优点，特别适合于在环境恶劣的煤矿井下使用。
80年代中期，西方发达国家煤矿井下开始采用光纤技术传输电视图像。
实践证明，用光缆传输图像，不管是从图像质量、抗干扰能力、传输距离、性能价格比方面都比用电缆传输具有明显的优越性。
设计方案:一、系统设计依据、技术规范和技术标准1.《煤矿安全规程》2．《煤矿设计规范》3.《智能调度室装备规范》4.《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》GB 3836.4-835. 《爆炸性环境用防爆电气设备通用要求》GB 3836.1-836．《矿用一般型电气设备》GB 12173-907．《煤矿通信、检测、控制用电工电子产品通用技术要求》MT 209-908．《网络视频系统工程设计规范》GBJ 115-879．《煤炭工业矿井设计》GB50215-9410．《工业电视系统工程设计规范》GBJ115-8711．《工业企业通讯设计规范》GBJ42-812．《中国电气装置安装工程施工及验收规范》GBJ23-8213．《系统接地的形式及安全技术要求》14050-9314．《通讯工程电源系统防雷电技术规定》YD5078-9815．《民用建筑闭路监视电视系统工程技术规范》IEEE电气及电子工程学会16．《场所风险等级和安全防护级别的规定》GA28-92，1992-01-0117．《安全防范工程的设计、安装与开通程序》ONC/TB201二、工业电视监控系统组成煤矿工业电视系统生产部分主要由井下部分、调度室部分等2部分组成。
黄山岭铅锌矿井下视频监控系统设计方案
信息技 术
中 国 化 工Байду номын сангаас贸 易
Ｃｈ ｉ ｎ ａ Ｃｈｅ ｍｉ ｃ ａ ｌ Ｔｒ ａ ｄ ｅ
第 ３期
２ ｌ ０ １ ３午３月
黄 山岭铅 锌 矿 井 下视 频监 控 系统 设计 方案
胡昔兵
（ 安 徽铜冠 有色金属 （ 池 州）有 限责任公 司黄 山岭铅锌 矿 。安 徽池 州 ２ ４ ７ １ Ｏ ０）
摘 要 ：介 绍了黄 山岭铅锌矿根据 《 金属 非金 属地 下矿山监测监控 系统建设规 》 （ Ａ Ｑ ２ ０ ３ １ — ２ ｏ １ １ ） 的建设要 求 ，与北 京凯瑟新起点科技发展 有限公 司合 作进行 井下六大避险 系统之视 频监控 系统建设 ，满足 了建设规范要求 ，使 该矿本质安全更进一步。
关 键 词 ：视 频监 控 系统功 能 其组 成如下 ：
矿山视频监控系统解决方案
矿山视频监控系统解决方案系统简述：矿山视频监控系统应用于矿井，露天煤矿等场所，通过该系统不仅可以直观、全面地掌控整个矿区的运营生产情况，远端监控人员还可以通过实施监控，及时提醒操作人员的违规操作，防止险情发生。
尤其是当发生安全生产事故时，可以从服务器上获取视频资料，从而完整的再现问题发生时的场景，快速高效地定位事故发生原因。
系统解决方案：根据矿山视频监控系统应用需求，迈威提出了简单、可靠地解决方案，采用迈威MISCOM7026千兆工业以太网交换机构筑核心网络，井下和井上采用MIEN5108、MIEN3105百兆嵌入式交换机组网，核心网络及井下、井上网络均采用迈威MW-Ring技术组建冗余环网，保证光缆故障时，数据正常传输，系统正常运行。
根据现场环境，可选择利用Mport1101 单路嵌入式网络延长器通过原有双绞线、电话线、同轴电缆等普通电缆进行数据长距离传输，在保证数据传输速率及质量的情况下大大降低系统成本和工程施工难度。
在系统末端，底层设备可通过RS-232/RS-485/CAN总线直接连接至MIEN3105百兆嵌入式交换机，完成视频、广播通信等业务数据的传输。
系统结构图：应用产品：MISCOM7026：26口千兆网管型机架式交换机，模组化设计,支持百兆以太网光、电口任意组合搭配，支持冗余双电源输入，支持MW-Ring链路冗余自恢复自己，支持实时广播风暴检测控制，Trunk端口汇聚等功能。
MIEN5108: 8口百兆网管型嵌入式交换机，兼容大部分本安电源应用要求，支持MW-Ring 技术的链路冗余自恢复技术；支持端口VLAN和IEEE 802.1Q VLAN，支持端口镜像；组网方便MIEN3105C: 5口百兆网管型嵌入式式交换机，支持2个10/100Base-TX以太网RJ45端口、3个100Base-FX单模或多模光纤接口，以及2路隔离型RS-485/RS-232/CAN总线接口。
Mport1101：单路嵌入式网络延长器，该产品成对使用，提供1路RJ45口和1路DSL口，CO和CPE可通过拨码来设置，采用VDSL2技术，将以太网络信号通过双绞线、电话线、同轴电缆等普通电缆进行长距离传输，可承载IPTV，VoIP等高速率数据传输等业务，在保证业务需求的情况下节约了工程成本。
井下电视施工方案(3篇)
第1篇一、项目背景随着我国煤矿、矿井等地下工程的不断发展，井下作业环境复杂，安全问题日益突出。
为了提高井下作业的安全性，降低事故发生率，井下电视监控系统应运而生。
井下电视监控系统可以实时监控井下作业环境，及时发现安全隐患，保障作业人员的人身安全。
本方案旨在为井下电视施工提供一套完整、科学、合理的施工方案。
二、施工目的1. 实现井下作业环境的实时监控，提高作业人员的安全意识。
2. 及时发现安全隐患，降低事故发生率。
3. 为井下安全生产提供有力保障。
三、施工范围1. 井下电视监控系统设备采购及安装。
2. 井下电视监控系统线路铺设。
3. 井下电视监控系统调试及验收。
四、施工组织1. 施工队伍：由具备相关资质的施工单位组成，包括项目经理、技术负责人、施工人员等。
2. 施工设备：摄像机、监视器、传输线缆、电源设备、控制台等。
3. 施工材料：电缆桥架、接插件、线缆固定件等。
五、施工方案1. 施工准备（1）现场勘查：对井下环境进行勘查，了解井下巷道分布、设备布置等情况。
（2）编制施工方案：根据现场勘查结果，编制详细的施工方案，包括施工进度、人员安排、设备材料准备等。
（3）施工人员培训：对施工人员进行相关技术培训，确保施工人员具备必要的施工技能。
2. 施工步骤（1）设备安装1）摄像机安装：根据现场实际情况，选择合适的摄像机位置，安装固定支架，确保摄像机视野开阔、角度适宜。
2）监视器安装：在地面控制室安装监视器，连接电源和传输线缆。
3）传输线缆铺设：根据现场情况，选择合适的传输线缆，铺设传输线缆，确保线缆连接牢固、无破损。
4）电源设备安装：在井下适当位置安装电源设备，确保摄像机、监视器等设备正常供电。
（2）线路铺设1）电缆桥架安装：在巷道内安装电缆桥架，确保电缆桥架稳固、无倾斜。
2）传输线缆铺设：将传输线缆通过电缆桥架铺设至摄像机和监视器位置，确保线缆连接牢固、无破损。
3）接插件连接：将传输线缆与摄像机、监视器等设备连接，确保连接正确、无松动。
煤矿视频监控项目方案
汇报人：日期:•项目背景•项目建设内容•技术方案目录•项目实施与部署•项目管理与运维•项目效益评估与总结01项目背景煤矿事故多发，安全生产亟待加强。
煤矿生产过程中，需要对井下、矿区、设备等进行全面、实时监控。
煤矿行业是我国重要的能源产业，但面临着安全生产、环境保护等严峻挑战。
煤矿行业现状视频监控在煤矿行业的应用视频监控系统能够实现对矿区、井下、设备等关键区域进行实时监控，提高安全生产水平。
对煤矿事故进行原因分析，提供可视化证据。
项目原因项目目标项目提出原因和目标02项目建设内容视频监控设备选型视频监控系统功能设计视频监控点位设计视频监控系统设计网络拓扑设计网络设备选型网络管理设计030201网络架构设计03传输设备选型与配置01服务器选型与配置02客户端设备选型与配置硬件设备选型与配置软件平台架构设计设计软件平台的架构，包括前端界面、业务逻辑层和数据访问层。
软件功能模块开发根据需求分析，开发相应的功能模块，包括用户管理、设备管理、监控管理等。
软件平台测试与优化对软件平台进行测试，确保软件的稳定性、安全性和易用性，并进行优化以提高性能和用户体验。
软件平台开发与设计03技术方案1 2 3H.264/H.265编码编码优化适应低光照环境IP网络传输传输协议抗干扰技术分布式存储选择高性能、大容量的存储设备，满足视频数据的存储需求。
存储设备存储策略异常检测通过分析视频图像，实时检测异常事件，如人员闯入禁区、设备故障等。
智能分析利用人工智能和机器学习技术，实现视频内容的智能分析，如人脸识别、行为分析等。
实时报警将异常检测结果及时上报监控中心，触发报警系统，提高安全保障能力。
04项目实施与部署方案设计需求分析设备采购系统测试安装与部署项目实施流程确定安装位置安装摄像头连接线缆设备调试设备安装与调试数据备份与恢复数据备份策略数据备份实施数据恢复流程05项目管理与运维确保项目满足客户需求建立质量管理体系培训与提高团队能力监控项目进度调整时间计划制定合理的时间计划制定风险应对策略监控风险状态建立运维体系监控系统运行状态提供技术支持06项目效益评估与总结项目效益评估方法成本效益分析01风险评估02综合评价法03项目实施效果总结01020304目标完成情况质量保证时间控制成本控制分析项目实施过程中出现的问题和不足，找出原因，提出改进措施和建议，避免类似问题再次发生。
KBA12井下无线视频监控系统
视频视频监控系统简介一、KBA12视频监控系统组成系统由前端部分：视频监控终端，传输部分：无线基站、网络延伸器等，后台部分：监控中心及相关软件组成。
前端部分：视频监控终端主要由井下本安摄像机、红外灯和矿用电源组成。
传输部分：网络传输平台主要由无线基站、网络延伸器、本安光端机、矿用电源、矿用网线和矿用通信线缆等组成。
网络延伸器能够通过双绞线，提供不小于2公里的可靠信号传输。
本安光端机能够通过光缆，提供不小于20公里的可靠信号传输，以满足矿上远距离视频信号传输。
无线基站通过定向天线，能在无遮挡的情况下提供500米左右的信号覆盖。
矿用电源后备电源提供不小于2小时的设备供电。
后台部分：井下监控中心主要由矿用隔爆兼本安型计算机组成。
对摄像仪的视频信号进行处理、存储和显示，完成监控、控制、记录等功能。
二、系统原理1、由摄像仪CCD 图像传感器将镜头采集到的实时高清晰图像信号传送到网络模块；网络模块将图像信号转换为基于TCP/IP 网络标准的数据包，最后通过以下两种方式将信号传送出去：a．通过网线直连方式将信号传送到网络中；b．支持无线传输功能的摄像仪，也可以通过网络模块的无线网卡，用天线以WIFI 无线方式将无线信号传送到网络中。
2、传送到网络中的信号经过视频监控终端的计算机解码还原后，将摄像仪采集到的视频图像进行存储、显示，从而实现监控场所状态的的实时监控。
三、系统结构图这是视频监控系统系统结构图，其中包含了视频系统中主要设备的连接方式。
四、主要设备参数（全部要掌握）1.KBA12矿用本质安全型摄像仪工作电压：DC12V工作电流：≤500mA本质安全型、采用无线或有线的方式连接到网络允许监控距离达到30米以上2.DHS 5/12H(A)矿用本质安全型红外线灯工作电压：12V工作电流：≤400mA照射距离：10-30米3.KTG12（A）矿用本安型光端机工作电压：DC12V；工作电流：≤700mA；2个以太网光信号接口，最大传输距离：20km（使用MGTSV-光缆）2个以太网电信号接口，传输距离：80m（使用MHYV4×2×1/0.97mm通信电缆）4.KCT18矿用本质安全型网络延伸器工作电压：DC12V；工作电流：≤500mA4个本安以太网电接口，最大传输距离：100m。
煤矿井下视频监控系统施工方案
煤矿井下视频监控系统施工方案1. 背景介绍在煤矿工作环境中，安全是至关重要的问题。
随着科技的发展，视频监控系统在煤矿井下的应用变得越来越普遍，能够帮助监管人员更好地监控工作环境，提高矿工们的安全。
2. 施工目的煤矿井下视频监控系统的施工旨在提供更好的安全监控系统，实现对矿工工作环境的实时监控和录像存档功能，及时发现问题并做出相应处理。
3. 施工方案3.1 系统组成煤矿井下视频监控系统主要由摄像头、监控控制台、监控服务器和存储设备组成。
摄像头安装在煤矿不同位置，监控控制台用于实时查看监控画面，监控服务器负责存储监控视频数据，存储设备用于长期数据保存。
3.2 系统部署首先，需要进行现场勘察，确定最佳摄像头安装位置。
然后，根据勘察结果进行摄像头的安装和布线工作。
接着，搭建监控控制台和监控服务器，确保系统稳定运行。
最后，进行系统整体调试和测试，确保系统可以正常工作。
3.3 施工注意事项在煤矿井下的施工过程中需要注意以下几点： - 安全第一，工作人员需佩戴安全装备并遵守相关操作规程； - 确保施工过程不影响生产正常进行； - 注意系统布线的稳定性和可靠性，防止摄像头数据传输中断； - 完成施工后，需要进行系统的全面测试，确保系统正常运行。
4. 施工效果通过煤矿井下视频监控系统的施工，可以实现以下效果： - 实现对矿工工作环境的实时监控，提高工作安全性； - 视频数据的存储和回放功能，方便事故调查和日常管理； - 提高煤矿生产管理和监督能力，减少潜在安全隐患。
5. 结语煤矿井下视频监控系统的施工对于矿山生产经营具有重要意义，能够提高煤矿工作环境的安全性和生产效率。
希望通过这份施工方案，能够为煤矿井下视频监控系统的建设提供一定的指导和参考。
井下视频监控系统施工方案
井下视频监控系统施工方案一、引言井下视频监控系统是一种广泛应用于煤矿、地铁、隧道以及其他地下工程的安全监控系统。
该系统通过安装摄像头，实现对井下区域的实时监控，能够提供重要的数据和影像资料，对于预防事故和及时处理突发情况具有重要意义。
本文将详细介绍井下视频监控系统的施工方案。
二、系统组成1.摄像头2.视频采集设备3.视频传输设备4.控制中心5.存储设备6.配套设施（电源、网络等）三、施工流程1.前期准备：确定监控范围，规划摄像头布局，制定施工计划和工程设计方案。
2.安装设备：根据设计方案和摄像头布局，进行设备安装。
根据需要，可以选择固定式摄像头、井下云台摄像头等不同类型的设备。
同时，要进行布线和接线工作。
3.技术调试：完成设备的安装后，进行系统的技术调试，包括视频图像质量调整、网络设置、视频传输测试以及各设备之间的配合工作。
4.联调测试：将各个摄像头的信号传输至控制中心，进行联调测试，确保各个设备能够正常工作和实现连接。
5.安装辅助设施：根据需要，安装电源设备、网络设备等辅助设施，确保系统的正常运行。
6.完善系统功能：根据实际需求，完善系统的功能，包括视频录制、报警功能等。
7.系统验收：经过工程的安装和调试后，需要进行系统的验收测试，确保系统达到设计要求和用户的需求。
8.培训和交付：对系统进行培训，包括设备的使用和维护保养等。
最后，把系统交付给用户使用。
四、注意事项1.设计合理性：在设计方案中要考虑到实际施工情况，避免因为设计不合理而导致的后期施工困难。
2.材料选购：在购买设备和材料时，选择具有质量保证的产品，确保系统的可靠性和稳定性。
3.安全性：要在施工过程中注意安全，遵守相关的安全操作规程，保证施工及使用过程的安全。
4.避雷防雷：井下环境特殊，要在施工中注意避雷和防雷措施，确保设备的安全运行。
5.经验分享：在施工过程中，可以积极参与行业交流，学习他人的经验和技术，避免重复劳动和不必要的错误。
煤矿井下视频监控系统施工方案
煤矿井下视频监控系统施工方案2014-041.概述视频监控系统的特点是对监控目标的可视性和直观性，煤矿工业视频监控系统可直观地监视矿区各重要生产环节、设备运行和人员动态等情况。
重点监控如井口、工业广场、煤场、采煤面上下口、井底车场、皮带机、给煤点，装载点、炸药库、磅房、办公场地等；除在调度室实现对监控点的实时监控外，同时还可以通过光纤网络将图像上传至监控中心，实现视频系统联网，相关人员亦可依据授权上网查看实时监控图像。
煤矿事故的发生，造成了严重的人员伤亡、经济及政治损失。
要降低煤矿事故的发生率，除了各级管理部门加强监督和管理之外，还须完善煤矿安全监控系统的装备建设，工业视频监控系统就是煤矿安全监控系统的一个重要组成部分。
通过工业视频监控系统对煤矿进行全面有效的监视控制，及时发现事故苗头和隐患，及时发出预警采取相应措施，做到防患于未然，降低事故的发生率，为煤矿的安全生产保驾护航。
而且工业电视系统能通过接口与其它系统进行有机结合，在某些地点可实现无人值守，进而达到安全高效生产的目的。
生产数字化。
煤矿视频监控系统，将给煤矿的管理工作带来极大的方便，领导、管理人员可以根据工作需要，通过网络查看各个生产区域的现场情况，延伸管理人员的观察范围，使管理人员在办公室就可及时、准确地了解到现场的情况，做出相应的决策，有效地提高了办公、生产效率，提高矿井的生产能力，加大安全管理力度。
2.需求分析在发达国家，煤矿已实现高度机械化，井下工作人员很少，作业规范，巷道通畅，一旦发生事故，易于撤离，伤亡不大。
而在我国，采煤机械化程度还相对较低，矿工队伍很大一部分是文化水平较低、培训时间有限的农民工，甚至存在井下抽烟等严重违章现象。
这样的千军万马集中在高度危险的作业环境中，极易发生事故，造成重大伤亡。
我们在分析近期几个煤矿发生的特大事故时发现主要存在以下几类问题：⏹地面与井下人员的信息沟通不及时；⏹地面人员难以及时动态掌握井下人员的分布及作业情况；⏹一旦煤矿事故发生，抢险救灾、安全救护的效率低，搜救效果差。
煤矿视频监控系统设计方案
煤矿视频监控系统设计方案前言随着煤矿行业技术和安全意识的不断提升，视频监控技术成为煤矿安全管理的重要手段。
本文旨在对煤矿视频监控系统的设计方案进行探讨，以确保煤矿生产过程中的安全与可控性。
一、项目背景分析随着国家对煤矿安全管理要求越来越高，煤矿企业系统建设越来越完善。
传统的安全管理手段已经不能够满足现代化煤矿的需要。
因此，视频监控技术成为煤矿企业安全管理不可或缺的一部分。
二、系统需求分析1.视频监控覆盖范围：要求监控能够覆盖到煤矿进出口、井口、井下、生产系统、运输系统、环境系统等所有生产场所。
2.系统可靠性要求：保证视频监控系统能够长期稳定的运行，且能够承受恶劣的工作环境。
3.现场图像清晰度：要求现场图像清晰度高、色彩还原度高，能够满足煤矿安全监控的需要。
4.系统稳定性要求：保证系统的稳定性，防止异常情况的发生，并且要求系统的容错能力高。
5.操作简便要求：系统的操作界面要友好、方便，能够快速上手操作。
6.视频存储要求：视频存储要求能够长期的保存，且同时满足存储空间和存储带宽的需求。
三、系统设计方案1.视频监控防护罩在煤矿环境下，无法避免的会存在煤尘、湿气、氧气等影响监控设备的因素，因此安装防护罩是保证视频监控设备正常工作的必要措施。
2.视频监控设备选用高清晰度数码电视摄像机，并配备光学变焦、自动对焦、高清画质等特点，实现对煤矿生产过程的实时监控。
3.视频传输设备采用数字化图像传输数据，需要选用传输带宽较高的网络连接方式来确保监控视频数据的传输质量。
同时，加强煤矿局域网的安全性设计，要求防火墙和数据加密等措施，向外界提供安全的数据传输通道。
4.监控中心设备建立统一的监控中心，在十分关键、重要设备的夜间晚点检安检、季节节气、节日、节假日等生产节奏高峰时段配备专人24小时值班。
并根据生产的不同过程视频设备自动进行分类重点监控。
5.视频监控管理软件配合所选视频监控设备，选择优质的视频监控管理软件建立一个完善的管理体系，包括视频追踪、录像管理、事件管理、设备巡检和维护、异常预警和快速应急等，确保高效监控和及时预警。
煤矿井下视频监控系统施工方案
煤矿井下视频监控系统施工方案一、方案背景煤矿井下视频监控系统是为了保障矿工的生命安全和生产安全而开展的重要工作。
通过在井下安装监控设备，能够实现对井下生产环境、工作人员以及设备设施的监督和管理，及时发现和排除安全隐患，提高矿井的生产效率和管理水平。
本方案旨在对煤矿井下视频监控系统的施工进行具体规划和安排，确保施工的顺利实施和系统的正常运行。
二、施工目标1.实现对井下生产环境、工作人员和设备设施的全方位监控。
2.确保监控系统的稳定运行，提高矿井生产效率和管理水平。
3.保证矿工的生命安全和生产安全。
三、施工步骤1.确定监控区域和监控点位：根据矿井情况和实际需求，确定监控区域和监控点位，包括井下的生产区域、通风系统、工作面等关键位置。
2.选购设备和材料：根据监控点位和技术要求，选购适合的监控设备和材料，包括监控摄像机、录像机、监控软件等，并确保其质量和性能符合标准要求。
3.设计方案和布线规划：根据监控点位和监控要求，设计井下视频监控系统的方案，并制定布线规划图。
在布线规划时，应充分考虑到井下的特殊环境和安全要求，确保布线的牢固和可靠。
4.安装设备和布线：按照设计方案和布线规划图，对监控设备进行安装和布线，包括摄像机的安装、监控软件的安装和设置等。
在安装过程中，应按照标准要求进行验收和测试，确保设备安装正确，系统运行正常。
5.井下设备设置和调试：对安装完成的设备进行设置和调试，包括监控画面的分组与分屏、监控点位的调整和校准等。
通过调试，确保监控系统各项功能正常，图像清晰稳定。
6.系统联网测试：进行监控系统的联网测试，确保井下视频监控系统与上位机的通信正常，能够实时传输监控画面和报警信息。
在测试中，要重点检查系统的稳定性和数据传输的准确性。
7.培训和验收：对矿井工作人员进行系统使用培训，包括监控设备的操作、监控软件的使用和故障排除等。
同时，组织专业人员进行系统的验收和评估，确保系统的质量和性能符合要求。
四、施工要求1.严格遵守矿井相关安全规定和工作要求，确保施工过程的安全和顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下视频监控系统解决方案系统综述系统背景近几年，各地采矿发生事故的数量在不断增加，如何加强安全生产，提高预警和事后搜救工作效率，摆到了国家各级主管部门和领导的面前。
在经济高速发展、能源供应紧张的形势下，如何处理好保证安全和提高产量的关系，需要深入研究，发展不能以牺牲环境和生命为代价。
为此，如何正确处理安全与生产、安全与效益的关系，如何准确、实时、快速履行金矿安全监测职能，有效进行矿工管理，保证抢险救灾、安全救护的高效运作显得成为重要和坚迫。
面对新形势、新机遇和新挑战，国家各级主管部门的领导对安全生产工作提出了很高的要求和期望。
我们认为提升安全生产信息化管理水平，加强以灾害预防、搜救为主要目标的安全生产长效机制，是我国安全生产工作的必由之路。
在此环境下深圳旭安推出适用于金矿的视频监控系统，本系统从视频监控、信号传输、中心控制、远程监管等各方面提出全方位的解决办法，可以实现矿产安全管理工作向科学化、规范化、数字化管理轨道迈进，提高安全管理水平。
利用先进的视频监控系统，地面监控人员可以直接对金矿情况进行实时监控，不仅能直观的监视和记录金矿工作现场的安全生产情况，而且能及时发现事故苗子，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
需求分析目前，金矿作业因为远离地面，地形复杂，环境恶劣与地面人员间沟通不便，如果利用远程视频监控系统，地面监控人员则可以直接对金矿情况进行实时监控，不仅能直观的监视和记录金矿工作现场的安全生产情况，而且能及时发现事故苗子，防患于未然，也能为事后分析事故提供有力的第一手图像资料。
用户需求简单描述：1．需要同时显示和监控各作业点的工作状态。
2．需要24小时全实时录像，建议格式为H264。
设计原则和依据设计原则金矿数字视频监控系统建设应遵循的基本原则是：以需求为导向，以应用为核心，坚持需求与应用相一致，规划与标准相一致，实用性与先进性相一致，科技创新与持续发展相一致的原则。
统一标准，规范设计金矿数字视频监控系统要采用开放式架构，确定支持持续发展的技术路线；已经开展建设的系统支持数字视频技术、智能技术平滑融入；系统选用标准化接口和协议，并应具有良好的可扩展性。
系统建设将遵循国家和行业有关标准与规范，并具有一定的技术前瞻性。
系统设计要充分考虑和利用现有的监控资源、传输资源，在整合基础上实现系统互联、资源整合、信息共享。
金矿视频监控系统管理平台采用统一的技术标准，系统选用的设备以满足需求、注重实用为基本原则，构建的系统将与用户的实际工作紧密结合。
确保安全，运行稳定系统能满足可靠性要求，能够长时间不间断运行。
对关键的数据、接口和设备采取冗余设计，具有故障检测、故障服务、系统自愈合、系统恢复以及系统健康状态检查等功能；系统使用用户身份认证以及访问控制技术、“水印”等多种技术对用户的各种操作和涉密文件的存取实行认证和限制。
加强管理，突出实效金矿视频监控系统是基于金矿内的有线网络而构建的远程视频监控系统，专业化维护保障运行，制度化管理提升运行质量。
“三分建设，七分管理”。
在系统投入运行后，要有专业技术人员参与系统的管理，建立运行管理的“首问责任制”；要把设备维护和中心平台维护列入常规计划，保证系统可持续发展。
建立完善的监控工作制度，强化监管责任，提升监控管理人员素质，保障运行质量。
设计依据我们主要依据如下的规范和标准设计本技术建议书：《安全防范工程的程序与要求（GA/T75）》《安全防范系统通用图形符号（GA1T77）》《民用闭路电视监控系统工程技术规范（GB50198）》《民用建筑电气设计规范（JGJ/T16）》《智能建筑设计标准（DBJ08-47）》《安全防范工程费用概算编制方法（GA/T70）》《数字通信接口标准（G.703）》《国际图像音视频编码标准（ISO 11172）》《报警图像信号传输装置（GB/T16677）》《安全防范系统验收规则GA308-2001》《中国人民共和国公共安全行业标准》GA/T70-94《中国人民共和国公共安全行业标准》GA/T75-94《中国人民共和国公安部行业标准》GA27-92《电气装置安装工程电缆线路施工及验收规范》GB50168-92系统设计整个系统有井下视频采集、提升机及信号操作室、监控中心控制室三大部分组成，指挥终端可通过监控中心的视频监控平台监控井下视频。
摄像机建议：考虑到各个监控点的具体情况不同，为了经济的实现监控的功能，我们对重点要监控的分布点如下：➢竖井口安装4台防爆摄像机进行全方位监控；➢竖井内共6条矿道，每条矿道口安装四台防爆摄像仪共24台防爆摄像仪器。
➢6条矿道内按30米距离安装1台防爆摄像仪每条矿道先装两台，以后根据矿道的延伸，可以续加；➢井下水泵房处安装1台防爆摄像仪对水泵及矿井水位监控；➢变电所房内安装1台防爆摄像仪对供电设备监控；➢提升机及信号操作室各安装一台监控电脑便于操作人员对井内各的安全操作监控。
；井下视频采集：应用特点：矿山的各个点中，有部分点在井下，距离井口有几百米深，而且，井下工作环境复杂，受网线最大长度等方面限制，采用一般的以太网方式不适合此种应用。
因此，一般使用光纤搭建前端网络。
矿山环境比较恶劣，矿物粉尘很大，因此必须考虑摄像头和视频服务器的防尘问题。
井下环境非常恶劣：第一，矿内坑道光线很暗，且不能使用红外灯，由于红外灯的寿命都比较短，加之井下24小时工作，会大大缩短红外灯的寿命以至于后期维护特别麻烦，另外红外灯需要反光才能取得良好的效果，但是井下的反光条件很差，漆黑一片根本无法反光，需要使用低照度摄像机；第二、坑道内一般只有660V、127V两种电压，需要考虑电源转换；针对井下的复杂环境，综合考虑各种因素，视频采集我们推荐选择具有超低照度的星光级摄像机，配备专用镜头，它可以在仅有一点星光的环境中，就可以达到白天的效果，免于安装红外灯，其最低照度一般仅为0.00002lux,但可以达到570线高清晰画面效果。
防护罩我们建议选择矿用隔爆型微光摄像仪，该设备为全不锈钢构造，密封性能好，并且防腐、防尘、防水，可装定焦镜头，防护罩内可以安装一台单路视频采集设备用于视频传输，同时内置AC85-256V宽频电源转12V的电源适配器可以满足金矿的电力使用标准，符合集中供电的要求。
矿井道中采建议采用光缆进行视频传输，因为使用光信号传输杜绝了以往传统视频线缆产生的电信号，减少隐患，而且光纤传输距离很长，可达20KM，便于各种煤矿金矿等企业合理布线设置监控中心。
监控中心控制室：视频传输到监控中心后使用接收光端机将光信号还原为模拟视频信号，接入视频编码设备（嵌入式DVR、支持前端存储功能的视频服务器、视频服务器等，视实际项目情况再做编码设备选型的调整），一般录像存储在前端编码设备本身，编码设备连接视频监控系统平台，中心控制室可利用电视墙或者客户端PC电脑对金矿状况进行实时视频监控和录像。
视频监控系统平台整体架构视频监控系统涉及CCTV模拟视频技术、视频编码技术，网络构建技术、其它弱电系统集成等，是一个交叉综合多学科系统工程。
根据系统功能设计，我们可以将系统分为指挥监控中心、前端接入部分、客户端、及连接这几部分的传输网络来构建。
视频监控系统详细设计根据监控的需求，将本系统划分为四个部分：视频监控前端、光纤传输、监控中心以及监控客户端。
前端监控点包括的设备：星光级防爆摄像仪隔爆型微光摄像仪（以下简称摄像仪），是成熟的防爆监控设备，作为一款经典的产品，它久经考验，值得信赖。
该产品可以应用在诸如井下等具有易燃易爆气体的高危环境中用于井下重要场所的图像摄取和传输，适用于含有爆炸性混合气体、具有爆炸危险的矿井下。
产品执行标准为GB3836-2008《隔爆型摄像仪》和GB15465-1995《微光电视摄象机总技术条件》。
矿用隔爆微光摄像仪，内置超低照度黑白摄像机，能在光线较暗的条件下获得良好的监视效果。
视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证了画质的清晰。
具备2 个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。
摄像仪由防爆外壳和机芯组成，机芯固定在防爆外壳内。
机芯由电源板、摄像机和隔爆壳体三部分组成。
摄像机采用黑白1/2CCD感光器件600TV 超低照度0.00002LUX、强光抑制功能，输出1Vp-p全电视视频信号，通过摄像仪可以全天候24小时监视查看井下的生产作业情况。
不锈钢材质具备耐腐蚀，耐磨损，密封稳定性好。
井下电源走线可采用埋地或浇灌混凝土管道的形式进行，摄像机的走线可选用高强度防爆管材进行保护。
考虑到井下采矿不断延伸等特点，我们建议采用预留光纤及电源的方法解决其井下不断延伸的问题。
其它监控点如果距离较远，建议全部采用光纤线到各个监视点，矿内监视点不是太远可以直接采用视频线的方式进行传输。
中段传输设备：中段传输采用光纤传输：包括发射光端机和接收光端机，所以井下的发射光端机全部置于防爆控制箱内，内够起到阻燃阻爆，能有效的保护传输通讯的顺畅，光端机采用的容量的传输信道，具有抗干扰，通讯质量稳定，冗余度高，实时性，确保图像还原的逼真度。
另外传输模式采用单模传输具有以下优点：其模间色散很小，适用于远程通讯，其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好，传输距离一般可达20KM。
光端机将所有的视频信号送入到视频分配器进行一分为二的分配（同时分配器也接收其它摄像机直接输入的信号），其中的一组输入到硬盘录像机进行录像，另一组输入到视频矩阵进行切换；同时光端机传过来的报警信号、语音信号等也同时输入到硬盘录像机进行处理。
监视人员一但发现井下有什么异常情况，马上可以通过广播系统通知井下人员进行相关的处理工作。
监控中心后端处理设备：矩阵系统包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口；控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。
矩阵系统还可以级联，来实现更高的容量，为了适应不同容量的要求，矩阵系统支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。
通过矩阵的客户端可以轻易调取想要查看区域的监控画面，尤其是针对很多视频信号，更为重要。
本方案计划的矩阵路数为96路，增加冗余度，以利后期监控点数的扩容。
采用96路视频信号输入12路视频信号输出，直接进电视墙。
电视墙初步设计为6台液晶屏或者DIP液晶拼接。
这个的设计可以满足客户实际需要，有不用浪费多余的资源，从而达到性价比高的目的。
具体使用针对井口一个屏，提升机一个，井下水泵房和变电站各一个。
一个查看各通道的情况，另一个做备用查看。
电视墙可以进行多路视频的显示，并且一旦发现有什么异常情况可以马上切换到电视墙下进行清晰的显示。
