0欧姆电阻和磁珠的作用
0欧姆电阻及磁珠的作用
电阻标值为0欧姆的电阻为0欧电阻。
0欧电阻是蛮有用的。
大概有以下几个功能：①做为跳线使用。
这样既美观，安装也方便。
②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。
我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。
这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。
附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
③做保险丝用。
由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。
由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。
有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。
不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。
④为调试预留的位置。
可以根据需要，决定是否安装，或者其它的值。
有时也会用*来标注，表示由调试时决定。
⑤作为配置电路使用。
这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。
通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。
磁珠磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过 50MHZ。
磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。
磁珠、电感和零欧电阻的区别
磁珠、电感和零欧电阻的区别【磁珠】磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。
磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻性和电抗性分量），因此会造成线路上的些微损失。
而在高频时，它基本上只具有电抗性分量（jωL），并且抗性分量会随着频率上升而增加。
象一些RF电路，PLL,振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠。
实际上，磁珠是射频能量的高频衰减器。
其实，可以将磁珠视为一个电阻并联一个电感。
在低频时，电阻被电感“短路”,电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。
本质上，磁珠是一种“耗散器件（dissipative device）”，它会将高频能量转换成热能。
因此，在性能上，它只能被当成电阻来解释，而不是电感。
【电感】电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz.对电感而言，它的感抗是和频率成正比的。
这可以由公式：XL = 2πfL来说明，其中XL 是感抗（单位是Ω）。
例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。
因此在100MHz时，此电感可以视为开路（open circuit）。
在100MHz时，若让一个信号通过此电感，将会造成此信号品质的下降。
【零欧姆】指阻值为零的电阻。
电路板设计中两点不能用印刷电路连接，常在正面用跨线连接，这在普通板中经常看到，为了让自动贴片机和自动插件机正常工作，用零电阻代替跨线。
零欧电阻的作用如下：(1)在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
(2)可以做跳线用，如果某段线路不用，直接补贴该电阻即可（不影响外观）。
(3)在匹配电路参数不确定的时候，以0ohm代替，实际调试的时候，确定参数，再以具体数值的元件代替。
0欧姆电阻的作用
零欧姆电阻的作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地帄面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
0欧姆电阻的作用
0欧姆电阻的作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
零欧姆和磁珠的作用
电阻标值为0欧姆的电阻为0欧电阻。
0欧电阻是蛮有用的。
大概有以下几个功能：①做为跳线使用。
这样既美观，安装也方便。
②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。
我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。
这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。
附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
③做保险丝用。
由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。
由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。
有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。
不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。
④为调试预留的位置。
可以根据需要，决定是否安装，或者其它的值。
有时也会用*来标注，表示由调试时决定。
⑤作为配置电路使用。
这个作用跟跳线或者拨码开关类似，但是通过焊接固定上去的，这样就避免了普通用户随意修改配置。
通过安装不同位置的电阻，就可以更改电路的功能或者设置地址。
磁珠磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
磁珠是用来吸收超高频信号，像一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。
磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号，而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。
0欧姆作用
0欧姆电阻作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
0欧姆电阻的作用
0欧电阻在电路板中的作用：1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用9,另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
0欧姆电阻的作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）*模拟地和数字地单点接地* 只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是\"浮地\"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
0欧姆电阻的作用
0欧姆电阻的作用在电路设计过程中，我们经常要用到0欧姆电阻，对于初学者来说，很难理解它的真正作用，下面我们作详细介绍：零欧姆电阻的主要作用有如下：1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）。
3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC 问题。
如地与地，电源和IC Pin间。
7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用；9，单点接地，只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
电感、磁珠和零欧电阻的区别
电感、磁珠和零欧电阻的区别电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
对电感而言，它的感抗是和频率成正比的。
这可以由公式：XL=2πfL来说明，其中XL是感抗（单位是Ω）。
例如：一个理想的10mH电感，在10kHz时，感抗是628Ω；在100MHz时，增加到6.2MΩ。
因此在100MHz时，此电感可以视为开路（open circuit）。
在100MHz时，若让一个讯号通过此电感，将会造成此讯号品质的下降。
磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。
磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。
而在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会随着频率上升而增加。
象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠。
实际上，磁珠是射频能量的高频衰减器。
其实，可以将磁珠视为一个电阻并联一个电感。
在低频时，电阻被电感「短路」，电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。
本质上，磁珠是一种「耗散装置（dissipative device）」，它会将高频能量转换成热能。
因此，在效能上，它只能被当成电阻来解释，而不是电感。
零欧电阻的作用如下：1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接补贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0ohm代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0ohm的电阻(感觉应该是用直插的，不应该是表贴的[luther.gliethttp])6,在高频信号下，充当电感或电容。
0欧姆电阻与磁珠的作用区别
0欧姆电阻与磁珠的作用区别
模拟地和数字地单点接地,只要是地，最终都要接到一起，然后入大地易积累电荷，造成静电。地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。电容隔直通交，造成浮地。电感体积大，杂散参数多，不稳定。0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。配置电路一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线，用贴片电阻效果好。其他用途布线时跨线调试/测试用临时取代其他贴片器件作为温度补偿器件
电路设计中0欧姆电阻的作用
零欧姆电阻的主要作用有如下：1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）。
3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC 问题。
如地与地，电源和IC Pin间。
7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用；9，单点接地，只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
零欧电阻的作用
③做保险丝用。由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。
0欧电阻 电阻标值为0欧姆的ቤተ መጻሕፍቲ ባይዱ阻为0欧电阻。
0欧电阻是蛮有用的。大概有以下几个功能：
①做为跳线使用。这样既美观，安装也方便。
②在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。
电感和磁珠、0电阻的联系与区别
电感是储能元件，而磁珠是能量转换（消耗）器件电感多用于电源滤波回路，磁珠多用于信号回路，用于EMC对策磁珠主要用于抑制电磁辐射干扰，而电感用于这方面则侧重于抑制传导性干扰。
两者都可用于处理EMC、EMI问题。
磁珠是用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR SDRAM，RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种蓄能元件，用在LC振荡电路，中低频的滤波电路等，其应用频率范围很少超过50MHZ。
需明白EMI的两个途径，即：辐射和传导，不同的途径采用不同的抑制方法。
前者用磁珠，后者用电感。
对于扳子的IO部分，是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离，比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面？电感一般用于电路的匹配和信号质量的控制上。
在模拟地和数字地结合的地方用磁珠。
数字地和模拟地之间的磁珠的大小（确切的说应该是磁珠的特性曲线）取决于你需要磁珠吸收的干扰波的频率.磁珠的单位和电阻是一样的,都是欧姆！！磁珠就是阻高频嘛，对直流电阻低，对高频电阻高，不就好理解了吗，比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。
一般以100MHz为标准，比如2012B601，就是指在100MHz的时候磁珠的Impedance为600欧姆。
在很多产品中，交换机的两个地用电容连接起来，为什么不用电感？你说的两个地，其中一个是不是机壳的？我估计（以下全部估计，有错请指点）如果用磁珠或者直接相连的话，人体静电等意外电平会轻易进入交换机的地，这样交换机工作就不正常了。
但如果它们之间断开，那么遭受雷击或者其他高压的时候，两个地之间的电火花引起起火……加电容则避免这种情况。
对于加电容的解释我也觉得很勉强呵呵，请高手指教！交换机的地，是通过两个地之间的之间的电容去消除谐波。
0欧姆电阻和磁珠的电感
0欧姆电阻和磁珠的电感在电子学中，电阻和电感是两个基本的passives元件，它们在电路中扮演着重要的角色。
0欧姆电阻和磁珠电感分别是电子电路中常见的电阻和电感。
首先，让我们来了解一下0欧姆电阻。
电阻是一个材料或器件的电流通过时产生的电压降的度量。
它可以用来控制电流的流动，并将电能转化为热能。
0欧姆电阻是指其电阻值接近于0欧姆的电阻器件。
虽然理论上没有真正的0欧姆电阻，但某些材料或器件的电阻非常小，足够靠近0欧姆，因此可以称之为0欧姆电阻。
0欧姆电阻通常被用于电流检测、电流分配和短路保护等应用中。
0欧姆电阻的原理是基于欧姆定律，它描述了电压、电流和电阻之间的关系。
根据欧姆定律，电阻的电压和电流成正比，通过0欧姆电阻的电流和电压之间的关系可以用以下简单的公式表示：I = V/R，其中I表示电流，V表示电压，R表示电阻。
由于0欧姆电阻的电阻值非常小，因此通过它的电流可以达到非常大的值，导致产生大量的热能。
这也是为什么0欧姆电阻通常在高电流和高功率应用中使用的原因。
接下来，我们来了解一下磁珠电感。
电感是一个材料或器件对电流变化的反应程度的度量。
它可以存储电磁能量，并且在电流变化时产生电势差。
磁珠电感是一种使用磁珠作为磁芯材料的电感器件。
磁珠电感器件通常由绕组线圈和磁珠组成，通过变压器原理将电能从一个电路传递到另一个电路。
磁珠电感的原理是基于电磁感应定律和法拉第定律。
根据电磁感应定律，当磁场穿过一个闭合线圈时，会在线圈中产生感应电动势。
根据法拉第定律，感应电动势的大小与线圈的匝数和磁场的变化有关。
磁珠电感器件利用磁珠的磁性特性增强电磁感应效果，提高电感的性能。
磁珠电感在电子电路中有广泛的应用。
它可以用来滤波、分隔不同频率的信号、提供稳定的电流源等。
在通信领域中，磁珠电感也常用于天线匹配、功率放大和射频前置放大器等应用中。
此外，磁珠电感还可用于嵌入式系统和传感器中，用于测量和控制电流、电压和磁场等物理量。
零欧姆电阻的作用
零欧姆电阻的作用零欧姆电阻的作用1，在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2，可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3，在匹配电路参数不确定的时候，以零欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4，想测某部分电路的耗电流的时候，可以去掉零ohm电阻，接上电流表，这样方便测耗电流。
5，在布线时，如果实在布不过去了，也可以加一个零欧的电阻6，在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC 问题。
如地与地，电源和IC Pin间7，单点接地（指保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。
）8，熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是“浮地”，存在压差，容易积累电荷，造成静电。
地是参考零电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接;2、用电容连接;3、用电感连接;4、用零欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
零欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用（零欧电阻也有阻抗），这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
0欧姆电阻的作用
0欧姆电阻作用1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8,熔丝作用*模拟地和数字地单点接地*只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
详解0欧姆电阻作用
详解0欧姆电阻作用详解0欧姆电阻作用1.在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2.可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4.想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5.在布线时,如果实在布不过去了,也可以加一个0欧的电阻6.在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间7.单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）8.熔丝作用9.拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：(1)用磁珠连接；(2)用电容连接；(3)用电感连接；(4)用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
以下两个图是一个电路，只是由于元件的标号不一样。
R7(R33)就是模拟地和数字地的单点链接端。
10.跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
小白福利 电感、磁珠、零欧电阻的差异在哪？
小白福利电感、磁珠、零欧电阻的差异在哪？在电子电路设计当中，各种各样功能的元器件层出不穷。
很多功能上看起来很相似的元器件实际上存在着一定的差别。
比如电感、磁珠、零欧电阻，它们的功能相近，也有些技术指导类的资料认为它们之间是能互通使用的，这就为刚刚接触这个行业的学习者带来了困难。
本文将对这三种器件进行较为详细的区别分析，希望能对大家有所帮助。
电感 电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
对电感而言，它的感抗是和频率成正比的。
这可以由公式：XL = 2πfL来说明，其中XL是感抗（单位是Ω）。
例如：一个理想的10mH电感，在10 kHz时，感抗是628Ω。
在100 MHz时，增加到6.2MΩ。
因此在100MHz 时，此电感可以视为开路（open circuit）。
在100MHz时，若让一个讯号通过此电感，将会造成此讯号品质的下降。

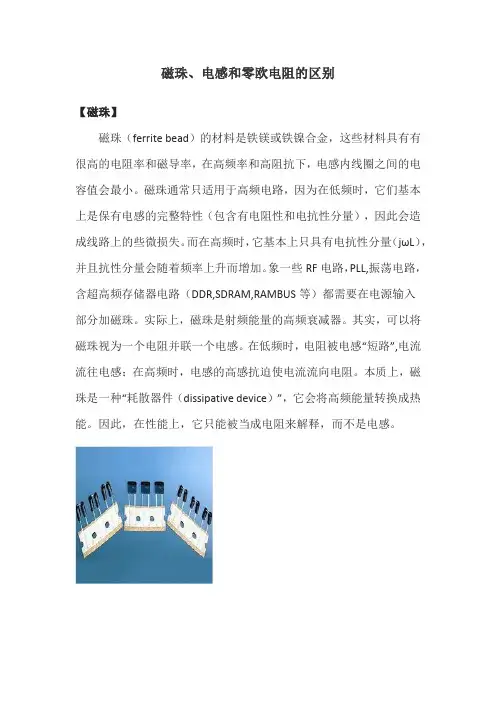

磁珠 磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。
磁珠通常只适用于高频电路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。
而在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会随着频率上升而增加。
像一些RF电路、PLL、振荡电路，含超高频存储器电路（DDR、SDRAM、RAMBUS等）都需要在电源输入部分加磁珠。
实际上，磁珠是射频能量的高频衰减器。
其实，可以将磁珠视为一个电阻并联一个电感。
在低频时，电阻被电感「短路」，电流流往电感。
在高频时，电感的高感抗迫使电。
0欧电阻作用
0欧电阻作用1、模拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
2、跨接时用于电流回路当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
3、配置电路一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
4、其他用途布线时跨线调试/测试用：在开始设计时，要串一个电阻用来调试，但是不不能确定具体的值，加了这么一个器件后方便以后电路的调试，如果调试的结果不需要加电阻，就加一个0欧姆的电阻。
临时取代其他贴片器件作为温度补偿器件更多时候是出于EMC对策的需要。
另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

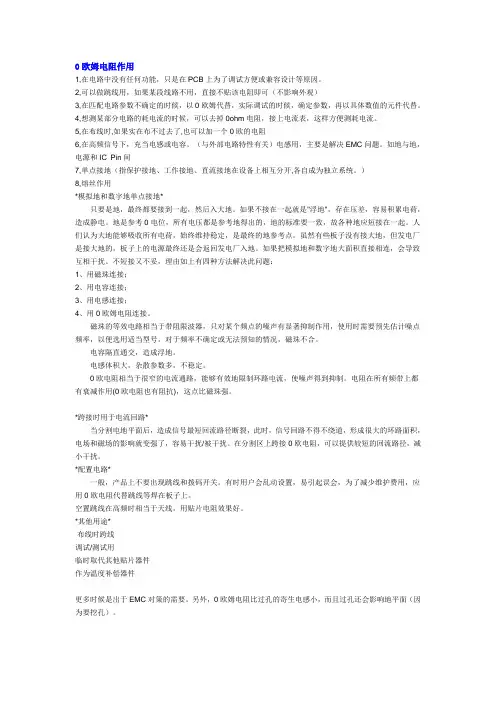

0欧姆电阻作用
1,在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2,可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）
3,在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0欧的电阻
6,在高频信号下，充当电感或电容。
（与外部电路特性有关）电感用，主要是解决EMC问题。
如地与地，电源和IC Pin间
7,单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。
）
8,熔丝作用。
由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。
由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，
磁珠
电感是储能元件，而磁珠是能量转换（消耗）器件。
电感多用于电源滤波回路，侧重于抑止传导性干扰（传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰）；磁珠多用于信号回路，主要用于EMI（电磁干扰）方面。
磁珠用来吸收超高频信号，象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。
磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了.
磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声,RF能量是叠加在直流传输电平上的交流正弦波成分,直流成分是需要的有用信号,而射频RF能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量,使用片式磁珠扮演高频电阻的角色（衰减器）,该器件允许直流信号通过,而滤除交流信号。
通常高频信号为30MHz以上,然而,低频信号也会受到片式磁珠的影响。
片式磁珠由软磁铁氧体材料组成,构成高体积电阻率的独石结构。
涡流损耗同铁氧体材料的电阻率成反比。
涡流损耗随信号频率的平方成正比。
使用片式磁珠的好处：小型化和轻量化在射频噪声频率范围内具有高阻抗,消除传输线中的电磁干扰。
闭合磁路结构,更好地消除信号的串绕。
极好的磁屏蔽结构。
降低直流电阻,以免对有用信号产生过大的衰减。
显著的高频特性和阻抗特性（更好的消除RF能量）。
在高频放大电路中消除寄生振荡。
有效的工作在几个MHz到几百MHz的频率范围内。
要正确的选择磁珠,必须注意以下几点：
1、不需要的信号的频率范围为多少;
2、噪声源是谁;
3、需要多大的噪声衰减;
4、环境条件是什么（温度,直流电压,结构强度）;
5、电路和负载阻抗是多少;
6、是否有空间在PCB板上放置磁珠;
前三条通过观察厂家提供的阻抗频率曲线就可以判断。
在阻抗曲线中三条曲线都非常重要,即电阻,感抗和总阻抗。
总阻抗通过ZR22πfL()2+:=fL来描述。
通过这一曲线,选择在希望衰减噪声的频率范围内具有最大阻抗而在低频和直流下信号衰减尽量小的磁珠型号。
片式磁珠在过大的直流电压下,阻抗特性会受到影响,另外,如果工作温升过高,或者外部磁场过大,磁珠的阻抗都会受到不利的影响。
使用片式磁珠和片式电感的原因：是使用片式磁珠还是片式电感主要还在于应用。
在谐振电路中需要使用片式电感。
而需要消除不需要的EMI噪声时,使用片式磁珠是最佳的选择。
片式磁珠和片式电感的应用场合：
片式电感：射频（RF）和无线通讯,信息技术设备,雷达检波器,汽车,蜂窝电话,寻呼机,音频设备,PDAs（个人数字助理）,无线遥控系统以及低压供电模块等。
片式磁珠：时钟发生电路,模拟电路和数字电路之间的滤波,I/O输入/输出内部连接器（比如串口,并口,键盘,鼠标,长途电信,本地局域网）,射频（RF）电路和易受干扰的逻辑设备之间,供电电路中滤除高频传导干扰,计算机,打印机,录像机（VCRS）,电视系统和手提电话中的EMI噪声抑止。
*模拟地和数字地单点接地*
只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
0欧电阻
*跨接时用于电流回路*
当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
*配置电路*
一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
*其他用途* 布线时跨线
调试/测试用
临时取代其他贴片器件
作为温度补偿器件
更多时候是出于EMC对策的需要。
另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
