铝塑铝门窗的特点及使用说明
铝塑铝和断桥铝
铝塑铝和断桥铝
【原创实用版】
目录
一、铝塑铝和断桥铝的定义与特点
二、铝塑铝和断桥铝的性能比较
三、铝塑铝和断桥铝的应用范围及优缺点
四、铝塑铝和断桥铝的价格及加工设备
五、结论与建议
正文
一、铝塑铝和断桥铝的定义与特点
铝塑铝门窗是由外部铝合金框和内部塑料异型材复合而成的,具有金属与塑料的优点,如耐腐蚀、隔音好、保温性能优良等特点。
断桥铝门窗是指铝合金门窗中的断桥结构,采用隔热条将内外两层铝合金隔开,形成断桥,从而减少热量传导,达到保温、隔音的效果。
断桥铝门窗具有较高的强度、良好的气密性和水密性。
二、铝塑铝和断桥铝的性能比较
1.保温性能:铝塑铝门窗由于内部是塑料异型材,保温性能较好;断桥铝门窗由于采用隔热条,保温性能也较好。
2.隔音性能:铝塑铝门窗和断桥铝门窗的隔音性能都很好,但铝塑铝门窗略胜一筹。
3.强度:断桥铝门窗的强度高于铝塑铝门窗。
4.价格:铝塑铝门窗的价格较低,断桥铝门窗的价格较高。
三、铝塑铝和断桥铝的应用范围及优缺点
铝塑铝门窗适用于民用住宅、商业建筑等,优点是价格低、保温好、隔音好;缺点是强度较低。
断桥铝门窗适用于高档住宅、商业建筑等,优点是强度高、保温好、隔音好;缺点是价格较高。
四、铝塑铝和断桥铝的价格及加工设备
铝塑铝门窗的价格较低,一般在每平方米 200 元左右;断桥铝门窗的价格较高,一般在每平方米 400 元左右。
加工设备方面,铝塑铝门窗和断桥铝门窗的加工设备通用,加工面积越大,设备投入越低,利润越高。
五、结论与建议
综上所述,铝塑铝门窗和断桥铝门窗各有优缺点,选择时应根据实际需求和预算进行综合考虑。
嘉寓公司铝门窗产品使用说明书
嘉寓公司铝门窗产品使用说明书嘉寓铝合金门窗产品定位我公司生产的铝门窗为中高档铝门窗,执行国家标准。
常用型材有旭格铝型材、法罗内铝型材、西飞铝型材、源泰铝型材、东亚铝型材等;包括隔热铝型材和非隔热铝型材。
平开门窗、推拉门窗的系列为以上型材能达到的各种系列,以满足不同客户的各种需求。
铝合金门窗的性能、特点、应用范围物理性能:铝合金门窗的气密性、水密性、抗风压、保温及隔声效果都非常好。
特别是铝合金门窗强度高,以平开窗为例,其物理性能经国家建筑工程质量监督检测中心建筑门窗监督检测所检测。
铝合金门窗所能达到的各项物理性能指标可保证其应用于高层建筑,阵风较大的地区,广泛适用于工业与民用建筑等。
美观兼具防火、防盗等多功能:铝合金门窗外形美观、强度高,更适合设计制作城大落地窗,以及外观要求较高的装饰窗,耐久使用的特性配以合适的色彩,更是建筑物不可缺少的组成部分。
因此,铝合金门窗也广铝合金门窗产品保管及运输要求(1)塑钢门窗产品和拼条出厂前,应用包装胶带进行包装,门窗型材表面贴的保护膜待竣工后揭去。
(2)装运门窗的运输工具应有防雨措施,并保持清洁。
(3)门窗成品应存放在通风、干燥、清洁的地方,按品种、规格放在专用架子或垫木上;室外存放时必须有防雨措施;禁与酸、碱、盐等有腐蚀性的物质接触。
(4)门窗的樘与樘间应用非金属软质材料隔开,防止相互摩擦。
(5)搬运、装卸门窗应轻拿轻放。
铝合金门窗维护保养(用户须知)(1)开启门窗时要用力适当,不得使劲摆荡门窗。
(2)用户长时间不在室内时应关闭门窗,以避免雨水或沙尘进入室内。
(3)定期用中性清洁剂擦洗门窗(内陆1次/2个月)(4)不得用酸、碱、盐溶液擦拭门窗;不得在塑钢门窗附近放置腐蚀物等化学物品。
嘉寓公司塑料门窗产品安装及验收说明书嘉寓塑料门窗产品的安装嘉寓塑料门窗产品执行行业标准。
安装塑料门窗应避免在低温下进行。
1.施工前装备1.1机具、材料准备包括电钻、冲击钻、射钉枪等机具;经纬仪、墨斗线、卷尺等放样工具;泡沫棒等填充材料;安全带等。
断桥铝门窗的性能及特点
断桥铝门窗的性能及特点断桥铝塑复合门窗采用隔热铝型材和中空玻璃,仿欧式结构,外形美观,具有节能、隔音、防噪、防尘、防水功能。
断桥铝门窗的热传导系数K值为3W/m2·K以下,比普通门窗热量散失减少一半,降低取暖费用30%左右,隔声量达29分贝以上,水密性、气密性良好,均达国家A1类窗标准。
断桥铝性能及优点:1.断桥铝保温性好:铝塑复合型材中的塑料导热系数低,隔热效果比敛挠?250倍,加上有良好的气密性,在寒冷的地区尽管室外零下几十度,室内却是另一个世界。
2.断桥铝隔音性好:其结构经精心设计,接缝严密,试验结果,隔音30db,符合相关标准。
3.断桥铝耐冲击:由于断桥铝铝塑复合型材外表面为铝合金,因此它比塑钢窗型材的耐冲击性强大得多。
4.断桥铝气密性好:断桥铝铝塑复合窗各隙缝处均装多道密封毛条或胶条,气密性为一级,可充分发挥空调交应,并节约50%能源。
5.断桥铝水密性好:门窗设计有防雨水结构,将雨水完全隔绝于室外,水密性符合国家相关标准。
6.断桥铝防火性好:断桥铝铝合金为金属材料,不燃烧。
7.断桥铝防盗性好:断桥铝铝塑复合窗,配置优良五金配件及高级装饰锁,使盗贼束手无策8.断桥铝免维护:断桥铝铝塑复合型材不易受酸碱侵蚀,不会变黄褪色,几乎不必保养。
脏污时,可用水加清洗剂擦洗,清洗后洁净如初。
9.断桥铝最佳设计:断桥铝铝塑复合窗是经过科学设计,采用合理的节能型材,因此得到国家权威部门的认可和好评,可为建筑增光添彩。
什么是隔热断桥铝合金门窗看用料:优质的铝合金门窗所用的铝型材,厚度、强度和喷涂色彩(普通喷涂,氟碳喷涂,电泳喷涂)等,应符合国家的有关标准规定,壁厚应在1.2毫米以上,抗拉强度达到每平方米毫米157牛顿,屈服强度要达到每平方毫米108牛顿,氧化膜厚度应达到10微米。
如果达不到以上标准,就是劣质铝合金门窗,不可使用。
断桥铝合金门窗的隔条一般分pvc隔条(国家以限制使用),尼龙66隔条(分进口和国产,其实以我个人观点进口条是商家欺骗客户价位高且质量一般只是商家为了抬高价格,尽量选用国产),注胶隔条(这种隔热方法不能达到国家标准,用于家装还可以)。

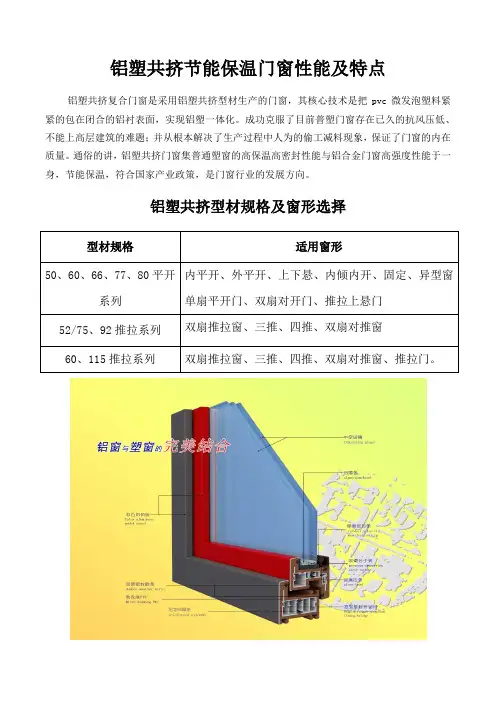

铝塑共挤门窗的优势
铝塑共挤节能保温门窗性能及特点铝塑共挤复合门窗是采用铝塑共挤型材生产的门窗,其核心技术是把pvc微发泡塑料紧紧的包在闭合的铝衬表面,实现铝塑一体化。
成功克服了目前普塑门窗存在已久的抗风压低、不能上高层建筑的难题;并从根本解决了生产过程中人为的偷工减料现象,保证了门窗的内在质量。
通俗的讲,铝塑共挤门窗集普通塑窗的高保温高密封性能与铝合金门窗高强度性能于一身,节能保温,符合国家产业政策,是门窗行业的发展方向。
铝塑共挤型材规格及窗形选择铝塑共挤门窗与其他型材门窗对比铝塑共挤门窗与其他型材门窗性能评价铝塑共挤型材门窗的优势通过以上比较,可以看出铝塑共挤门窗在各种性能上具有以下明显的优势:优势一:外观精美,更具家居温馨气息。
普通塑钢门窗由于型材限制,绝大部分只能使用紫外线吸收较低的白色;不能调配其他颜色,如使用其他颜色则会因型材吸收热量过高而导致型材变形,边角部位容易出现漏水、窗扇不严等现象,从而大大影响塑钢门窗的使用寿命。
铝合金也可以在型材内外表面通过喷涂或复合工艺而做出不同的颜色。
由于颜色只存在于型材表面,一但出现刮痕则会非常明显,影响美观。
同时由于金属的导热性能高,在隔热、保温、节能方面始终不及铝塑共挤门窗,使用深色系型材隔热保温效果更差。
铝塑共挤复合型材是由PVC微发泡塑料与铝衬共挤成型,可以调配任意颜色,包括各种天然木纹色。
而且由于铝塑共挤型材的塑料部分是与铝衬一同挤出,塑料在挤出前即调配好颜色,再通过事后喷涂或其他工艺上色,型材通体颜色一致,即使出现刮痕也不易看出。
整体颜色柔和美观,相比冰冷的金属型材门窗,铝塑共挤门窗无疑更具有温馨的家居气息。
优势二:强度高、抗风压性能好。
塑钢门窗采用空心塑料型材,制作时插入不闭合钢衬(“U”型或“C”型),角部采用塑料焊接,强度低,较大地影响了整窗质量(焊角强度≥2800N),不适于制作大尺寸的门窗。
更不适用于风压大的地区及高层建筑(抗风压等级:II-IV级),目前部分城市已限制在高层建筑上使用普塑门窗。
铝塑共挤门窗
2.1铝塑共挤门窗2.1.1产品概况,铝塑共挤节能门窗是采用铝塑共挤型材制作的门窗。
铝塑共挤型材则是铝合金与PVC塑料紧密复合为一体的复合型材,其制作是将厚度约4mm的表面硬质、芯部发泡的PVC塑料复合在铝合金型材表面,达到内金属与外塑料结合一体。
因此该门窗同时兼容了金属门有的高精度、高强度和塑料门窗的保温、隔声、密封良好和抗腐蚀的优点。
2.1.2优点说明,a、性价比高:与同等性能的铝合金门窗相比,普通性能门窗每平方铝塑共挤门窗价格可比铝合金门窗降低200元左右,高性能门窗则可以降低200至500 元。
b、节能减持:铝塑共挤门窗把铝合金门窗和塑料门窗融为一体。
节约了生产能耗并减少了碳排放。
而PVC塑料则是用来减少我国氯碱工业氯排放的环保产品、C、精度高1:由于采用了高档度的铝合金型材,铝塑共挤门有的加工精度远远高于塑料门窗,达到接近铝合金门窗的精度,d、强度高,燕尾槽的巧妙结构,铝合金与塑料的完美共挤结合,内置铝合金角码的无缝焊接工艺,保证了门窗的整体刚性。
e、防水、气密性高,科学的排水系统设计,使水流形成动态平衡,多道密封设计,有效阻止了雨水和空气的渗透现象,焊接工艺保证台风冲击下长时间不出现雨水渗漏,f、保温、隔音,在多腔体的铝合金型材表面包覆一层PVC塑料,大大降低了热传递和声音的传导,采用单层玻璃即可达到其他门窗采用中空玻璃才能达到的性能,g、遮阳与采光之间的自由调节:通过与内置百叶中空玻璃的搭配,可随心所欲调整太阳光线,调节室内光、热环境,亦可还原建筑室内私密空间,h、良好的防潮、抗脳蚀性能:由铝塑共挤型材的特质决定铝塑共挤型材门窗具有远非一般金属门窗可比拟的防潮、抗侵蚀性能,特别适合在南方以及沿海地区使用,i、色彩丰富、窗形美观:原白色、氟碳喷涂、通体色、彩色覆膜、仿木热转印等多样性的表面处理,更具家居温馨气息。
j、符合国家行业标准《建筑门窗用铝塑共挤型材》(JG/T437-2014)k、型材的结构标准:使用型材按铝塑共挤节能门回国家建筑标准设计图《铝塑共挤节能门冒》。
铝塑铝窗技术标准
铝塑铝门、窗技术标准一、选用型材:65系列静电喷涂整体五腔结构铝塑铝型材,铝材表面涂层应附着力强、硬度高、抗老化、抗腐蚀性好,且表面色差不得太大,铝材为里外双侧单腔,壁厚不小于1.3mm,塑材隔热腔为三腔不小于40mm,外壁厚不小于2.4mm、内壁厚不小于1.0mm。
二、玻璃工艺:中空玻璃,三玻3×5mm秦皇岛耀华或同等、或高于其质量的浮法玻璃制成,最外层单块玻璃面积大于1.5平方米采用5mm钢化玻璃,玻璃组合前应进行清洗、干燥,采用郑州中原或同等、或高于其质量的丁基胶和聚硫胶进行双道密封合片,聚硫胶厚度不小于8mm,严防透气,采用河北长城牌或同等、或高于其质量的槽铝,内填充大连海鑫或同等、或高于其质量的干燥剂,保证中空玻璃腔体内干燥,玻璃四周倒角磨边,按平开窗相应位置设置硬橡胶、硬PVC 塑料或ABS塑料防震垫块。
三、密封性能:采用无锡陆牌或同等、或高于其质量的O型胶条,三道密封。
四、组角工艺:采用适应框扇不同腔体几何尺寸的铝角码,壁厚不小于4mm,双角码、双刀组组合,采用德国奥托或同等、或高于其质量的高强组角胶进行组角。
五、五金铰件:国产“国强”牌或同等、或高于其质量的表面静电喷涂五金铰件。
六、观感效果:窗表面应洁净,不应有铝屑、毛刺、油污等,装配接缝应严密,且不应有粘结剂外溢,如型材不具备排水槽,排水孔应有排水帽。
七、性能指标:整体窗应具备高性能抗风压性、气密性、水密性、保温性、隔音性指标。
空气渗透性能Ⅲ级;K(传热系数)<2.5w/m2.K。
八、外形尺寸:窗的外框尺寸根据洞口尺寸和墙面饰面层的厚度要求确定,窗框的高度和宽度应比洞口尺寸小30-50mm,框与墙体的间隙充满聚氨酯发泡保温,框与抹灰交接处以密封胶嵌缝,窗扇的最大宽度为600mm、最大高度为1500mm。
注:此标准除开启方式、五金类别、玻璃防震垫块位置不同外,其余同样适用于悬窗和推拉窗。
补充说明:1、铝塑铝窗必须采用三道密封且用橡胶胶条密封。
铝塑铝门窗的特点及使用说明
铝塑铝门窗的特点及使用说明铝塑铝门窗采用复合型材的断面结构,复合型材的两个可视面采用铝合金型材,非可视面为中间隔热体采用多腔PVC塑料型材。
其优点是既有铝合金的高强度、美观、耐腐,又有PVC型材隔热的特点、具有非常好的隔热节能效果。
一、铝塑铝窗的性能及特点1、密封效果好铝塑铝门窗采用三层中空玻璃、独特的三道软密封设计,独特的复合结构断面设计。
中道密封结构有两种形式;一种在窗框上采用特殊结构的鸭嘴型胶条,另一种在窗框上采用特殊结构的挂件,市门窗框扇达到了更好的密封效果。
2、颜色的可选性广铝塑铝门窗型材的可视面采用铝合金为表面采用静电粉末喷涂,颜色的可选性广,满足了不同建筑物立面、外墙多姿多彩颜色多门窗搭配的要求,铝塑铝门窗适用于高档住宅门窗使用。
3、保温性好、隔音性能及气密性好铝塑铝门窗型材的非可视面为中间隔热体,采用独特的科学配方体系,三腔结构的PVC型材的断面设计,导热系数低,隔热效果好,弥补了铝门窗或断桥铝门窗在严寒地区用用损失大的缺陷,减少门窗上的结露现象,提高了门窗的保温节能效果。
同时型材三道密封设计,将水气分离,有良好的气密性,采用三层中空玻璃明显提高了门窗的隔音效果,改善了室内的居住舒适度。
4、具有良好的整窗强度、抗风压性能好铝塑铝门窗的框型材与框型材,扇型材与扇型材链接采用角码四角冲铆固定,强度更好;中梃型材与框型材连接、中梃型材与中梃型材连接采用三个螺钉定位固定,提高了整窗强度,抗风压性能好,抗风压性能能够达到7级。
5、优异的性价比铝塑铝门窗的五金件采用同塑窗五金件的五金槽口设计,与断桥铝门窗及实木门窗比较,使门窗的材料成本大大降低,有效的降低了门窗的造价。
二、铝塑铝窗的使用及维护1、产品的结构及配置1)、产品结构图 框中空玻璃梃扇铰链执手排水孔(在窗框外侧)铝塑铝框料传动器(如下图):安装在扇的槽口内,执手通过窗扇安装在传动器上,通过旋转执手手柄开启、关闭窗扇。
2)、产品配置★窗框、梃、扇:采用壁厚1.4㎜铝合金及壁厚2.5㎜PVC型材复合而成。
断桥铝门窗知识资料
断桥铝门窗知识资料断桥铝门窗是一种常见的建筑门窗材料,它采用了断桥铝型材制作而成。
断桥铝门窗具有良好的隔热、隔音、防水、防尘等性能,被广泛应用于住宅、商业建筑等场所。
本文将详细介绍断桥铝门窗的特点、优势、安装方法以及保养注意事项。
一、断桥铝门窗的特点1. 隔热性能:断桥铝门窗采用断桥铝型材,中间采用隔热条隔开内外两侧,有效隔绝了室内外的热量传递,提高了门窗的隔热性能,降低了能耗。
2. 隔音性能:断桥铝门窗采用多重密封结构,有效隔绝了噪音的传播,提供了良好的室内环境。
3. 防水性能:断桥铝门窗采用了特殊的密封条设计,能够有效防止雨水渗入室内,保证了室内的干燥。
4. 防尘性能:断桥铝门窗的密封性能好,能够有效阻止灰尘的进入室内,保持室内的清洁。
5. 耐久性:断桥铝门窗采用优质的铝合金材料制作,具有良好的耐候性,不易腐蚀、变形,使用寿命长。
二、断桥铝门窗的优势1. 节能环保:断桥铝门窗具有良好的隔热性能,能够有效减少能源的消耗,降低碳排放,符合节能环保的要求。
2. 安全性能:断桥铝门窗采用优质的铝合金材料,结构稳固,具有良好的抗风压性能和抗震性能,能够保护居民的人身安全。
3. 外观美观:断桥铝门窗的表面经过特殊处理,具有平滑、光亮的外观,能够提升建筑的整体美观度。
4. 易于维护:断桥铝门窗的表面不易积尘,清洁方便,使用寿命长,减少了维护成本。
5. 多样化选择:断桥铝门窗的型式、颜色、款式等多样化,能够满足不同需求的消费者。
三、断桥铝门窗的安装方法1. 准备工作:确定门窗的尺寸、型号等信息,并购买相应的断桥铝型材和配件。
2. 安装前检查:检查门窗的型材、配件是否完好,确认无损坏后,开始安装。
3. 安装门窗框架:根据门窗的尺寸,在墙体上进行标线,然后使用膨胀螺丝固定门窗框架。
4. 安装玻璃:将玻璃安装在门窗框架上,使用密封胶进行固定。
5. 安装门窗配件:安装门窗的开关、锁具、密封条等配件,确保门窗的正常使用。
铝塑复合窗
铝塑复合窗
金徽关爱员工公寓项目的窗户选用了中财铝塑型材有限公司的铝塑复合窗,窗户使用了铝塑复合(断桥隔热)型材,外框采用铝型材,内框采用塑料异型材,将两种材料的性能优势有机结合在一起,这样不仅在结构强度和抗老性上满足了门窗的要求,而且具有优良的隔热、保温、装饰效果,组装起来也简单、方便。
其主要特点如下:
<1>隔热保温性能好
铝塑复合型材的导热系数约是铝型材的1/872,接近于塑料异型材的导热系数,隔热效果比铝型材优1250倍。
同时铝塑复合型材整体采用三腔结构,隔断了外层铝合金的热传导,使其具有良好的保温性。
成窗配装中空玻璃,可达到最佳的保温效果(保温值K≤2.7 热传导系数K≤2.6W/m2 )
<2> 抗风压强度高
外侧的铝合金型材和内层的塑料异型材全部使用专用插角连接,抗风压程度可达国家一级标准。
(GB7106-86)
<3> 水密性、气密性佳
严密而合理的排水设计不仅防止了雨水的侵入,同时也解决了雨水一旦侵入后不能顺利流出问题。
新型的密封结构设计,大大地提高了窗户的密封性,阻断了风沙和灰尘的侵入。
<4>隔音效果显著
铝塑复合型材门窗因室内有塑料异型材,良好的密封性使门窗具有优良的隔音性能,试验结果隔音能够达到30-37db,符合相关规定。
<5>耐冲击
由于铝塑复合型材外表面为铝合金、因此比塑钢型材耐冲击。
<6>防火性好
铝合金为金属材料,不燃烧。
铝塑共挤门窗的三大特点
铝塑共挤门窗的三大特点一、铝塑共挤门窗的保温性好、节约使用能源在玻璃相同情况下,门窗的保温性是由窗1.2技术难题虽然采用发泡PVC保温性好,但是门窗还必须满足使用要求,怎么办?采取在发泡PVC表层再包覆一层硬质PVC塑料的方法,从而达到具有外观坚硬光滑,同时保温性好的目的。
技术难度增加了,但是材料的选择更加科学合理了。
由于发泡塑料中含有闭合气孔的松散结构,有效降低声波共振,尤其是对于中低频噪音的吸收最为有效,繁华的马路上的噪音一般以中低频为主,因此隔声效果更好。
1.3 意外的收获1.3.1隔声好铝表面100%被PVC 材料所包覆,角部连接处也采取焊接密封工艺,极大降低了铝与外界空气接触几率,充分发挥高分子材料优异的耐酸碱能力,更加适用于盐碱浓度高潮湿的沿海地区。
1.3.2更好的耐腐蚀性二、铝塑共挤门窗强度好节约材料铝衬是提供门窗强度的,门窗的抗风压性能即为型材的抗变形能力。
在材料相同的情况下,惯性矩越大则抗变形能力越强,为此进行了独特的铝衬结构设计,这就是在铝衬上做出燕尾槽结构,惯性矩增加很多,增加了产品设计的灵活性。
在均布载荷作用下的变形公式:2.1 铝衬的设计I :材料的惯性矩E IQL f 3843max==77760惯性矩Iy右图中铝衬有燕尾槽惯性矩I y=86319惯性矩增加了11%惯性矩I=76189y右图中铝衬没有燕尾槽=60686惯性矩Iy惯性矩增加了25%结论:在惯性矩(即抗变形能力)相同情况下可以节约材料。
如果塑料能够填充到铝衬的燕尾槽结构中,就达到了中国几千年木结构的榫接结构特征,众所周知,中国古人在建筑领域的主要发明之一就是采取榫接结构。
2.2技术难题由于铝衬燕尾槽结构为入口小、内部大,在连续化的生产中如何将塑料自动填充到燕尾槽中难度很大。
经过技术攻关,问题解决,实现了塑料和铝衬的榫接结构,处理的非常完美。
2.3角部处理创新的产品,每一个技术细节都要做到最好。
铝塑共挤型材组装采用内置铝合金角码,塑料部分采用焊接工艺,达到了强度更好、密封性更好,彻底解决了目前所有门窗角部存在的不足。
铝塑板知识百科
铝塑板知识百科铝塑板,又称铝塑复合板,是一种由铝板和塑料复合而成的新型建筑材料。
它的外观美观,重量轻,具有很强的耐候性和防火性能,被广泛应用于建筑装饰、广告牌、室内外墙面装饰等领域。
本文将为您全面介绍铝塑板的相关知识。
一、铝塑板的结构和特点铝塑板由两层铝板和一层塑料芯层组成,通常采用高分子复合材料,如聚乙烯(PE)或聚氨酯(PU)。
铝塑板具有以下几个显著特点:1. 轻质高强:铝塑板的密度较低,重量轻,但强度却很高,具有良好的抗风压性能。
2. 耐候性好:铝塑板具有较好的耐候性,能够抵御紫外线辐射、酸雨侵蚀和各种恶劣气候条件下的腐蚀。
3. 防火性能优异:铝塑板采用阻燃材料制成,具有良好的防火性能,能够降低火灾事故的发生概率。
4. 装饰效果佳:铝塑板表面色彩丰富,光泽度好,可根据需求进行多种颜色、纹理的选择,使建筑物外观更具装饰效果。
5. 施工方便快捷:铝塑板具有轻质、易加工的特点,可以通过切割、折弯等方式进行加工,便于现场施工安装。
二、铝塑板的应用领域铝塑板以其多样化的颜色和装饰效果,被广泛应用于各个领域,主要包括以下几个方面:1. 建筑外墙装饰:铝塑板作为一种轻质、抗风压性能强的材料,常用于建筑外墙的幕墙系统,为建筑物提供良好的保温隔热和装饰效果。
2. 广告牌制作:铝塑板具有平整、轻薄的特点,易于切割加工成各种形状,常被用于室内外广告牌的制作,具有良好的视觉效果和耐久性。
3. 室内装饰:铝塑板具有表面色彩丰富、装饰性强的特点,常用于室内墙面装饰、天花板材料,能够营造出舒适、美观的室内环境。
4. 交通工具:由于铝塑板的轻质、耐候性好等特点,常被应用于公交车站、地铁站等交通设施的装饰和广告宣传。
5. 其他领域:铝塑板还可用于制作家具、厨卫设备、防水板等,具有多种应用领域的潜力和可能性。
三、铝塑板的选购与保养1. 选购铝塑板时,应选择正规厂家生产的产品,确保质量可靠。
可以通过检查铝塑板的表面平整度、边沿处理、色彩一致性等方面来判断产品质量。
铝塑共挤门窗施工工法(2)
铝塑共挤门窗施工工法铝塑共挤门窗施工工法是一种广泛应用于建筑施工领域的工艺方法,其具有很多的优点和特点,适用范围也很广泛。
本文将详细介绍铝塑共挤门窗施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例,以满足读者对该工法的全面了解。
一、前言铝塑共挤门窗施工工法是一种以铝合金型材和塑料型材为基础材料,通过共挤技术将两者结合在一起的门窗施工方法。
相比于传统的铝合金门窗,铝塑共挤门窗具有更好的保温、隔音和防水性能。
二、工法特点铝塑共挤门窗的特点主要包括:外观美观、结构牢固、保温隔热性能好、防水性能强、气密性好、安装简便。
此外,铝塑共挤门窗还具有抗腐蚀、抗老化、使用寿命长等特点。
三、适应范围铝塑共挤门窗适用于各种建筑类型,包括住宅、别墅、公寓、商业楼等。
它可以用于室内和室外的门窗,可以应对各种复杂的气候和环境条件。
四、工艺原理铝塑共挤门窗的工艺原理是通过共挤机将铝合金型材和塑料型材一同挤出,形成一体化的门窗型材。
该工法采取了多种技术措施,如预热铝合金型材、挤出共挤料、冷却定型等,以确保施工效果和质量。
五、施工工艺铝塑共挤门窗的施工工艺包括:材料准备、预热铝合金型材、挤出共挤料、冷却定型、表面处理、安装五金配件、玻璃安装等。
每个施工阶段都有具体的操作要求和工艺流程。
六、劳动组织在施工过程中,需要进行合理的劳动组织,包括组织施工队伍、分工协作、统一指挥等,以提高施工效率和质量。
七、机具设备铝塑共挤门窗施工所需的机具设备包括:共挤机、冷却设备、预热设备、切割机、焊接设备、抛光机、玻璃安装设备等。
这些设备具有特定的特点和使用方法。
八、质量控制为了确保施工过程中的质量达到设计要求,需要进行质量控制,包括对型材的质量控制、工艺流程的控制、施工过程的控制等。
通过严格的质量控制措施,可以提高施工质量,提升产品性能。
九、安全措施在铝塑共挤门窗施工过程中,需要注意一些安全事项,如佩戴安全防护用具、防止物体坠落、防止滑倒等。
铝塑铝门窗介绍
三、铝塑复合门窗特点
(5)耐侯和装饰效果好
可通过粉沫喷涂、电泳涂漆、仿木纹等方式将外层铝型 材妆扮成各种颜色和质感,不仅增强防腐、耐污、耐候 性能,而且更具装饰性,可实现门窗内外颜色的多样化。
四、嘉寓铝塑复合门窗系统介绍
(1)嘉寓铝塑复合门窗研发过程
JYS-65内平开窗
四、嘉寓铝塑复合门窗系统介绍
(8)嘉寓铝塑复合门窗第二次开模情况
• 嘉寓铝塑铝门窗第二版断面于2013年8月开始开 模。 • 塑芯模具为河北旭景公司 • 铝合金模具为北京和平、山东华建 • 现已完成JYS-65内平开窗、JYS-60内平开窗的 开模及试制 • 正在进行JYS-65、JYS-60平开门的开模工作
四、嘉寓铝塑复合门窗系统
采购相关问题
• 其它附件 • 角插片,通用JY2断 桥铝合金 • 密封胶条,通用JY2 断桥铝合金 • 角码附件(导流板) ,与JY2断桥铝合金 相同
总
结
• 每种产品都有其优势和劣势,应该根据应用条件选 用最“合适”的产品。 • 铝塑铝门窗优势在于其非常高的保温性能、性价比 (对比相同系列、相同配置的断桥铝系列) • 嘉寓最新开模的铝塑铝系列定位高端,针对市场产 品出现的各种问题进行了全面的优化,性能优异。 • PVC的维卡软化点温度在80度左右(PA66尼龙在 220度左右),在高热环境下使用会受到限制。 • PVC的硬度、弹性模量小于PA66,在极高风压的 场合(或超大尺寸)应用要注意校核各方面强度。
二、铝塑复合门窗应用情况
• 东北、西北、华 北等寒冷地区。 • 高层住宅楼,豪 华宾馆、商厦。 • 普通住宅、别墅 、机关、学校。 • 办公大楼、写字 楼、民用住宅。
铝塑共挤门窗技术
● 保温性好
不同材料的导热系数如下图所示:
品名
比重(kg/M3) 导热系数(W/m.k)
钢衬
7800
50
铝合金
2800
160
硬质PVC
1390
0.17
玻纤尼龙
1450
0.30
发泡PVC
0.75
0.07
W:功率 m:长度 k:绝对温度
数值越大,导热越大
● 节约材
料
图A中铝衬线密度为0.60kg/m,惯性矩Iy=77760 图B中铝衬线密度为0.64kg/m,惯性矩Iy=86319 铝衬重量增加了6.7%,惯性矩增加了11%
铝塑共挤门窗把铝合金门窗和塑料门窗融为一体,每平 方米塑料比塑料窗节约30%的塑料,比铝合金节约一倍 的材料。
● 外表美观
有1000多种颜色可供选择。
● 组装推广方便
铝塑复合门窗的组装采用角码,焊接工艺。 目前在全国已有十几家加工铝合金门窗和塑料 门窗的组装厂,这些现有的组装厂只需增加万 元左右的专用设备,经过光盘教学培训即可组 装出合格的产品,为市场的快速推广提供了良 好的机会。
● 节约材料
铝塑共挤60平开窗 以1.5×1.8米窗型计算 铝塑共挤门窗每平方米用铝衬3.17kg,塑料5.0kg 符合国标的塑钢窗60平开型材 以1.5×1.8米窗型计算 塑钢门窗每平方米用钢4.8kg,塑料6.5kg 断桥铝合金60平开窗 以1.5×1.8米窗型计算 断桥铝合金门窗每平方米用铝7.67kg
● 降低能源消耗减少碳排放
根据国家标准GB/T2589-2008《综合能耗计算通则》 规定每千克标准煤的热值为29271千焦(即7000大卡)。
塑钢窗(每平方米用型材及钢衬生产能耗) 合计:176kg标准煤/m2
断桥式铝塑相关技术资料
断桥式铝塑相关技术资料1. 简介断桥式铝塑是一种新型的建筑材料,从传统的铝合金窗户发展而来。
它采用断桥式铝合金为框架,中间填充了塑料材料,以提高窗户的隔热性能。
断桥式铝塑窗户具有优异的保温、隔音、防水、气密等性能,成为现代建筑中的常用材料。
2. 断桥式铝塑的结构断桥式铝塑窗户主要由框架、玻璃、密封胶条等组成。
•框架:采用断桥式铝合金材料,具有较高的强度和耐用性。
•玻璃:常用的玻璃有单层钢化玻璃、夹层玻璃等,可以根据需要选择不同类型的玻璃。
•密封胶条:用于保持窗户的密封性能,防止水汽渗入。
3. 断桥式铝塑的优势3.1 保温性能断桥式铝塑窗户中间填充的塑料材料具有良好的隔热性能,可以有效减少热量的传递,提高室内的保温效果。
相比传统的铝合金窗户,断桥式铝塑窗户的保温性能更好。
3.2 隔音性能断桥式铝塑窗户的结构设计使得窗户能够有效隔离外界的噪音,提供一个安静的室内环境。
尤其适用于噪音较大的城市环境和靠近交通道路的建筑。
3.3 防水性能断桥式铝塑窗户采用密封胶条来保持窗缝的密封性能,可以防止雨水的渗透。
这对于建筑物的防水性能非常重要,可以保护室内不受雨水侵害。
3.4 气密性能断桥式铝塑窗户的设计使得窗户能够达到很好的气密性能,可以防止室内外空气的交换,提高室内的空气质量。
这对于居住者的舒适度和健康有很大的影响。
4. 断桥式铝塑的安装与维护4.1 安装安装断桥式铝塑窗户需要专业的人员进行操作,确保安装过程中窗户的稳定性和密封性能。
在安装过程中,需要注意以下几点: - 确保窗户的尺寸与墙体开口尺寸相符,可以根据需要裁剪窗户的尺寸。
- 使用适当的密封胶条和螺丝固定窗户框架,确保窗户的稳定性。
- 在安装完成后,检查窗户的开启和关闭是否顺畅,密封性能是否良好。
4.2 维护断桥式铝塑窗户的维护相对简单。
定期清洁窗户框架和玻璃,可以使用软布和清洁剂进行清洁。
同时,需要注意以下几点: - 避免使用尖锐物体或硬物对窗户进行撞击,以免损坏窗户框架和玻璃。
断桥铝塑门窗
断桥铝塑门窗目录介绍新一代断桥铝门窗:介绍新一代断桥铝门窗:展开编辑本段介绍正成天窗断桥铝塑门窗又叫断桥铝门窗,采用隔热断桥铝型材和中空玻璃,具有节能、隔音、防噪、防尘、防水等功能。
断桥铝门窗的热传导系数K值为3W/m2•K以下,比普通门窗热量散失减少一半,降低取暖费用30%左右,隔声量达29分贝以上,水密性、气密性良好,均达国家A1类窗标准。
断桥铝门窗的优点:⊙降低热量传导:采用隔热断桥铝合金型材,其热传导系数为1.8~3.5W/m2·k大大低于普通铝合金型材140~170W/m2·k;采用中空玻璃结构,其热传导系数为3.17~3.59W/m2·k大大低于普通铝合金型材6.69~6.84W/m2·k,有效降低了通过门窗传导的热量。
⊙防止冷凝:带有隔热条的型材内表面的温度与室内温度接近,降低室内水分因过饱和而冷凝在型材表面的可能性。
⊙节能:在冬季,带有隔热条的窗框能够减少1/3的通过窗框的散失的热量;在夏季,如果是在有空调的情况下,带有隔热条的窗框能够更多地减少能量的损失⊙保护环境:通过隔热系统的应用,能够减少能量的消耗,同时减少了由于空调和暖气产生的环境辐射。
⊙有益健康:人体与环境交换热量取决于室内空气的温度、空气流动速度和室外空气温度。
通过调节门窗室内温度,使其不低于12~13℃,已达到最舒适的环境。
⊙降低噪音:采用厚度不同的中空玻璃结构和隔热断桥铝型材空腔结构,能够有效降低声波的共振效应,阻止声音的传递,可以降低噪音30dB 以上。
⊙颜色丰富多彩:采用阳极氧化、粉末喷涂表面处理后可以生产RAL色系200多款不同颜色的铝型材,经滚压组合后,使隔热铝合金门窗产生室内、室外不同颜色的双色窗户。
断桥铝门窗技术性能:1.断桥铝门窗保温隔热性好。
采用隔热型材内外框软性结合,边框采用一胶条,双毛条的三密封形式,关闭严密,气密、水密性能特佳、保温性能优越;窗扇采用中空玻璃结构,使窗户真正显示出隔音、隔热、保温、功能卓越,大量节省采暧和制冷费用,传热系数K值经检测2.23—2.94w/2K以下,节能效果显著,几年的节能费用足以弥补前期的投资。
铝塑共挤门窗的特点
铝塑共挤门窗的特点
1、拥有普通塑料门窗的保温、隔音、节能等优点;
2、由于采用了共挤技术,并且角部采用金属连接形成闭环,使得成窗杆件受力大为提高,从而解决了整体(包括角部)抗风压性能;
3、成窗不易变形、扭曲、下垂,提高并长期保证了成窗的气密性、水密性、开启自如;
4、易于设计现代人追求的明快舒适的大窗型;
5、仿天然木纹表面使得美化城市、与现代家装融为一体成为可能;
6、组装工艺简单,操作容易,使普及推广变得更为便利,并使现场制作变得可行;
7、使建筑避雷变得容易可行,并利于高层建筑消防。
铝塑共挤门窗、普通塑料门窗、普通铝合金门窗、铝合金断桥门窗之比较:
铝塑共挤门窗、普通塑料门窗、普通铝合金门窗、铝合金断桥门窗之比较:。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
铝塑铝门窗的特点及使用说明
铝塑铝门窗采用复合型材的断面结构,复合型材的两个可视面采用铝合金型材,非可视面为中间隔热体采用多腔PVC塑料型材。
其优点是既有铝合金的高强度、美观、耐腐,又有PVC型材隔热的特点、具有非常好的隔热节能效果。
一、铝塑铝窗的性能及特点
1、密封效果好
铝塑铝门窗采用三层中空玻璃、独特的三道软密封设计,独特的复合结构断面设计。
中道密封结构有两种形式;一种在窗框上采用特殊结构的鸭嘴型胶条,另一种在窗框上采用特殊结构的挂件,市门窗框扇达到了更好的密封效果。
2、颜色的可选性广
铝塑铝门窗型材的可视面采用铝合金为表面采用静电粉末喷涂,颜色的可选性广,满足了不同建筑物立面、外墙多姿多彩颜色多门窗搭配的要求,铝塑铝门窗适用于高档住宅门窗使用。
3、保温性好、隔音性能及气密性好
铝塑铝门窗型材的非可视面为中间隔热体,采用独特的科学配方体系,三腔结构的PVC型材的断面设计,导热系数低,隔热效果好,弥补了铝门窗或断桥铝门窗在严寒地区用用损失大的缺陷,减少门窗上的结露现象,提高了门窗的保温节能效果。
同时型材三道密封设计,将水气分离,有良好的气密性,采用三层中空玻璃明显提高了门窗的隔音效果,改善了室内的居住舒适度。
4、具有良好的整窗强度、抗风压性能好
铝塑铝门窗的框型材与框型材,扇型材与扇型材链接采用角码四角冲铆固定,强度更好;中梃型材与框型材连接、中梃型材与中梃型材连接采用三个螺钉定位固定,提高了整窗强度,抗风压性能好,抗风压性能能够达到7级。
5、优异的性价比
铝塑铝门窗的五金件采用同塑窗五金件的五金槽口设计,与断桥铝门窗及实木门窗比较,使门窗的材料成本大大降低,有效的降低了门窗的造价。
二、铝塑铝窗的使用及维护
1、产品的结构及配置
1)、产品结构图 框
中空玻璃
梃
扇
铰链执手
排水孔(在窗框外侧)
铝塑铝框料
传动器(如下图):安装在扇的槽口内,执手通过窗扇安装在传动器上,通过旋转执手手柄开启、关闭窗扇。
2)、产品配置
★窗框、梃、扇:采用壁厚1.4㎜铝合金及壁厚2.5㎜PVC型材复合而成。
★中空玻璃:玻璃厚度为4㎜,铝条厚度11㎜,采用丁基胶和硅酮密封胶密封。
★铰链:采用铝塑铝窗专用角部铰链。
★执手、传动器:采用锌合金、铝合金铸件、表面采用镀锌或喷涂处理。
★密封胶条:窗扇及窗框均有保温、隔音、减震作用的三元乙丙密封胶条。
2、使用说明:在窗扇确认锁闭的情况下(如图1)顺时针转动窗执手至水平位置(如图2)可平开窗扇、顺时针转动窗执手至垂直位置(如图3)可下旋窗扇,关闭窗扇时逆时针旋转执手至向下的位置(如图1),使窗扇与窗框紧密接触,开关窗扇和旋动执手时不宜用力过猛,以免损坏五金件。
框
中空玻璃
梃
扇
铰链执手
排水孔(在窗框外侧)
图1:窗关闭
框
中空玻璃梃
扇
铰链
执手
排水孔(在窗框外侧)
图2:窗平开框
中空玻璃梃
扇
铰链
执手
排水孔(在窗框外侧)
图3:窗下悬
3、门窗的日常维护保养
1、门窗应轻关轻开,不准大力开关门窗扇,以免损坏五金件及玻璃;
2、避免用硬物冲击门窗表面;
3、在四级或四级以上大风天气不要开启门窗,防止门窗扇被大风甩坏;
4、在沙尘天气下不要开启门窗扇,防止过多的尘土及砂粒进入五金件的传动槽内影响五金件的正常使用;
5、经常清理开启部位框的排水槽(在框的底部),保证排水孔畅通,避免在大雨时排水孔杜塞造成室内进雨水;
6、门窗的清洁可用1:100的洗涤灵水溶液擦拭,去污后用洁净水擦拭后在用干布擦干门窗表面的水渍即可;
7、经常用毛刷、棉布清理五金件内的沙尘及杂物,并在五金件传动部位滴少量15#机油润滑;
8、遇到门窗使用功能失效应与厂家联系,以便及时准确的恢复门窗的正常使用功能。
4、室内装修时应注意的问题
1、在装修过程中不应破坏门窗框与墙体之间的固定连接钉,门窗框不应晃动;
2、在装修过程中不应破坏室外部位的密封胶,以免造成门窗漏水;
3、在装修过程中应做好成品保护不应污染门窗框、玻璃和五金件;
4、在包门窗口时应保证门窗套的外装饰面不影响门窗的铰链及门窗扇的正常开启。
铝塑铝门窗主要材料构成、使用说明、注意事项。
