11G101-1现浇框架、剪力墙、梁、板平法图集学习课件剖析
11G101-1图集梁平法.ppt
中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制； ❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
24
考核 ❖JZL2(3) 300*500 ❖KL7(2B) 300*700/500
35
梁平法标注——例题
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
36
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长 筋为2根直径22的二级钢；
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
13
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
14
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
49
50
建筑工程概预算
课堂练习
计算KL1的上部贯通筋工程量
KZ1: 450×450； 抗震等级二级； C30砼
建筑工程概预算
课堂练习
❖【解】1、KL1的环境描述如表1所示。
表1 KL1的环境描述
KL1的环境描述
11G101混凝土结构平法图集(学习课件)
03G101锚固长度表
11G101锚固长度表
最小锚固有长度的变化
03G101: 250 11G101: 200
保护层的变化
03G101: 11G101:
保护层是从纵向受力钢筋的最外皮到混凝土边缘的距离 保护层是从最外层钢筋的外皮到混凝土边缘的距离
影响:所有箍筋都发生变化,且对于多肢箍的长度计算将变得 更为复杂,拉勾也影响保护层的厚度.规范规定保护层大于50MM时需要做保 护层的防裂措施
规范参考《混凝土结构耐久性设计规范》GB/T 50476 以及国外相应规范、标准的有关规定，从混凝土碳化、 脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋 的外缘，而以最外层钢筋（包括箍筋、构造筋、分布 筋、拉勾等）的外缘计算混凝土保护层厚度。新规范中 的保护层厚度比原规范实际厚度有所加大。规范中对结 构所处耐久性环境类别进行了划分;
梁
纵筋绑扎搭接区加密
抗扭腰筋搭接也在其中……
梁
非框架梁上部纵筋伸入跨内的长度
支座处设计是否按铰接应按设计说明思考!
梁 框架梁，屋面框架梁端部支座为梁箍筋做法
图集未说明主筋做法， 一般设计详细的图纸， 会注明做法
梁 集中力处附加箍筋及吊筋
规范规定：
梁集中力处应全部由抗剪 横向钢筋承担；
也就是说，一般的有主梁 梁相交的，都应附加横向钢筋 （吊筋或附加箍筋），但是需 要由设计标注。
对应环境等级的修改，混凝土保护层的最小厚度c （mm）也进行了修改，对一般情况下混凝土结构的保护 层厚度稍有增加，而对恶劣环境下的保护层厚度则增幅 较大。
v 注：1 混凝土强度等级不大于C25 时，表中保护层厚度数 值应增加5mm；
箍筋增加非抗震具体做法
一般非框架梁为非抗震.

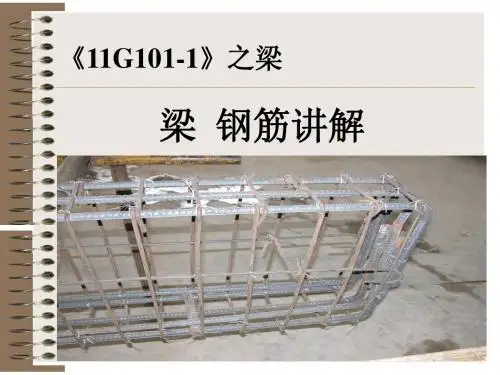

《11G101_1》图集梁配筋讲解培训讲义(附图)
100
• 〔3断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面,每个截面 表达梁上部纵筋、下部纵筋、中部纵筋 〔腰筋或抗扭钢筋、箍筋,钢筋使用阿拉 伯数字编号,相同的钢筋编一个号.
左支座截面
跨中截面
右支座截面
100
100
100
100
100
100
水平长度 1400mm
下弯长度 400mm
矩2形00截m面m框架梁 的尺寸：宽度 b=300mm，高度
h=500mm
集中标注
原位标注
左支座处上部纵筋为 4根直径16mm右的支I座I级处上部纵筋为4 钢〔HRB335根〔直包径括16mm的II级钢
2根通长〔筋HRB335〔包括2根 通长筋
中间上原层位纵标筋注未原 位标注,此处纵筋 同集中标注,为2根 直径16mm的II级
筋 • 5梁侧面纵向构造钢筋或受扭钢筋 • 6梁顶面标高高差
返回
1梁编号
① 梁类型代号
② 序号:阿拉伯数字1,2,3,4……
③ 跨数:柱或墙为梁的支座,相邻的两个支 座之间为一跨
④ 有无悬挑代号:一端悬挑注写A,
⑤
两端悬挑为B
返回
屋面框架梁 〔两端为柱
WKL
非框架梁 〔两端为梁
L
楼面框架梁 〔两端为柱
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
① 标注两侧全部构造纵筋〔对称布置,符 号G
例：G4φ10
②有抗扭钢筋,标注全部侧面纵筋〔对称 布置,符号N,不再标注侧向构造纵筋
例： N4 12
返回
6梁顶面标高高差
• 此项为选注项,当梁顶与一般楼板结构高 度齐平时不标注此项,梁顶高于一般楼面 结构高度为正,梁顶低于一般楼面结构高 度为负,梁顶与一般楼面结构高度的高差 注写在括号内
G101-1图集教学课件
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
15
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。 原位标注： 1、梁支座上、下部纵筋 2、吊筋、附加箍筋
16
梁钢筋的标注方法
上部受力筋
26
Байду номын сангаас
集中标注——梁顶面标高高差
六、梁顶面标高高差，该项为选注值。
粱顶面标高高差，系指相对于结构层楼面 标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
27
梁平法标注
Φ10@100/ 200(4) ?
Φ8@100(4) /150(2) ?
钢筋
纵筋
构造钢筋
受扭钢筋
附加筋 其他钢筋 吊筋 拉筋
9
目
录
2
梁平法
2.1 梁平法---------梁平法制图规则 平法制图规则
10
梁钢筋的标注方法
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
梁平法图中表示的是什么意思？
11
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
《11G101-1》图集梁配筋讲解培训讲义(附图)
100 100
• （3）断面图一般表达三个位置的配筋： 两个梁端截面和一个跨中截面，每个截 面表达梁上部纵筋、下部纵筋、中部纵 筋（腰筋或抗扭钢筋）、箍筋，钢筋使 用阿拉伯数字编号，相同的钢筋编一个 号。
左支座截面
跨中截面
平法11G101-01
2、KZ柱身钢筋构造
⑴纵筋连接构造
非连接区：0
非抗震KZ
搭接连接 搭接长度： ll
P55
接头间隔：≥0.3ll
机械、焊接连接 接头位置：楼面上500mm处
接头间隔：≥35d（焊接且≥500）
P63
分两批：相邻纵筋交错
9.5 平法——框架
抗震KZ
连接部位：楼面上
非连接区：楼盖上、下｛≥500，≥hc，≥Hn/6｝max
9.5 平法——框架
直锚
外弯锚 12d
内弯锚 12d
9.5 平法——框架
直线锚固 柱内侧纵筋：伸入柱顶
弯折锚固
边柱、角柱 P59、64
梁顶部：弯折搭接 柱外侧纵筋：与梁筋搭接
柱外侧：直线搭接
9.5 平法——框架
弯折搭接：柱外侧纵筋在梁端顶部搭接 梁宽范围内：伸入梁内 ≥1.5lab（与梁筋搭接） ≮65% —— 可不满足
⑸箍筋
类型号 肢数
1 （m×n）
类型号 肢数
类型：P11 构造：P67
级别、直径、间距
如：Φ8@100/200
级别：HPB300 直径：Φ8 间距：加密区100，非加密区200
如：Φ8@100——全高为一种间距
加密区范围：P61
9.5 平法——框架
纵筋：如8 Φ 25
箍筋： Φ10@200——类型、肢数按构造
序号 ×× ×× ×× ×× ××
9.5 平法——框架
⑵各阶段的起止标高 ——分段注写：自基顶往上，分界
变截面处 配筋改变处
柱号 KZ1
标高 25.530—37.450 4.470 — 25.530 -4.530 — 4.470
9.5 平法——框架
11G101-1图集梁配筋讲解培训讲义附图PPT课件
框架柱不落地
柱的力传递到 下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙 不落地
两层楼板
框支柱
框支梁 KZL
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱
框支柱
混凝土剪力墙 不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
φ8 ＠100（4）/200（2）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密区 为直径8mm间距200mm的2肢箍筋，箍筋 为II级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍 筋间距和肢数，用斜线“/” 分开；先写支 座端部箍筋，后写跨中钢箍筋
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回
1）梁编号
• 梁类型代号 • 序号:阿拉伯数字1,2,3,4…… • 跨数:柱或墙为梁的支座，相邻的两个
支座之间为一跨 • 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
返回
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
2019《11G101-1》图集梁配筋讲解培训讲义 PPT
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
加腋框架梁
加腋 加腋
加腋 （梁高度变化）
例： 2 22；4 20
2φ20；4φ18
2φ20 上部两跨通长筋均为2根直径20mm的HRB335钢筋 4φ18 下部两跨通长筋均为4根直径18mm的HRB335钢筋
在中间
2φ16；2φ20+ 2φ18
2φ16 上部3跨通长筋均为2根直径16mm的HRB335钢筋
2φ20+ 2φ18 下 部 两 跨 通 长 筋 均 为 2 根 直 径 20mm 的 HRB335钢筋和2根直径18mm的HRB335钢筋，其中2φ20 放在角部， 2φ18放在中间
v v
下部通长筋为4根直 径16mm的II级钢 （HRB335）
下部通长纵筋 4 16
返回
5）侧面构造钢筋或抗扭钢筋
侧面抗扭钢筋 4 12
侧面构造钢筋 4φ12
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 4φ12
侧面构造钢筋 4φ12
6）高差
（-0.010）
此跨梁顶部比 楼板低10mm
例：2 20
2φ16 表 示 上 部 2 跨 通 长 筋 为 2 根 直 径 16mm 的 HRB335钢筋
架立筋
上部支座非 通长纵筋
架立筋与受力 筋搭接
②仅有架立筋，注写在括 号内
例（2Φ10）
上部通长筋 在角部
11G101-1图集梁平法精选文档
集中标注——箍筋
❖ 三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。
❖ 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； ❖ 当梁箍筋为同一种间距及肢数时，则不需用斜线；
❖ 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
❖例 : Φ10@100/ 200(4)
长度
计算公式
6150+725+=6875
7600
根数 计算
查图
2根
53
上部贯通钢筋支座两侧钢筋不同实例计算
54
55
支座2负筋计算： 中间支座负筋长度=支座宽度+两端延伸长度 第1排支座负筋（4根） 延伸长度=maxln/3=max (7000-600，
6000-600)/3=2133 总长=2133*2+600=4866
15
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
16
梁钢筋的标注方法
集中标注
原位标注
17
梁钢筋的标注方法
●集中标注： ❖ 1、梁编号、梁截面尺寸 ❖ 2、箍筋：钢筋级别、直径、加密区及非加
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
27
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
G101-1图集梁平法分析PPT教学课件
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
2020/10/16
10
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
2020/10/16
11
建筑工程概预算
梁内钢筋的设置类型
1
1
上：上部贯通筋 中：侧面纵向钢筋－构造或抗扭 下：下部钢筋(贯通筋或非贯通筋) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 2020/10附/16加钢筋：吊筋、次梁加筋、加腋钢12筋等
2020/10/16
18
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
2020/10/1位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。
❖原位标注： ❖ 1、梁支座上、下部纵筋 ❖ 2、吊筋、附加箍筋
❖例 3Φ22；3Φ20
2020/10/16
29
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。
❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。
❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。
❖当为水平加腋梁时，用b×h PYC1×C2 表示，其 中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制；
❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
11G101-1图集
❖11G101-2 现浇混凝土板式楼梯 ❖11G101-3独立基础、条形基础、筏形基础
及桩承台
2021/6/20
15
目录
2021/6/20
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
16
梁钢筋的标注方法
2021/6/20
48
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度， 本图集的构造详图中规定对于带肋钢筋为12d，对于光面钢筋 为15d。
❖ 4.4当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座的长度 为La，在端支座直锚长度不足时，可伸至端支座对边后弯折， 且平直段长度≥0.6Lab，弯折段长度15d。
2021/6/20
49
目录
2
梁平法
2.2 梁平法----配筋构造
平法识图与钢筋算量
建工系
吕丽平
2021/6/20
2
2021/6/20
3
2021/6/20
4
2021/6/20
5
2021/6/20
6
2021/6/20
7
2021/6/20
8
2021/6/20
9
2021/6/20
Байду номын сангаас
特点：
减少图纸量 平面表示 整体标注
G101-1图集教学课件
当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写 字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
20
考核 JZL2(3) 300*500
KL7(2B) 300*700/500
h1
h2
悬挑端梁根部、端部高度不同时
21
集中标注——箍筋
三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及 肢数，该项为必注值。 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔； 当梁箍筋为同一种间距及肢数时，则不需用斜线； 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
12
梁钢筋的标注方法
集中标注
原位标注
13
梁钢筋的标注方法
●集中标注：
1、梁编号、梁截面尺寸
2、箍筋：钢筋级别、直径、加密区及非加 密区、肢数
3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）
14
梁钢筋的标注方法 梁编号
截面尺寸 箍筋
2 Φ22 + 4 Φ20
（上部通长筋2条直径22的和4条直径20的）
24
集中标注——通长筋
当梁的上部纵筋和下部纵筋为全跨相同， 且多数跨配筋相同时，此项可加注下部纵 筋的配筋值，用分号“ ；”将上部与下部 纵筋的配筋值分隔开来，少数跨不同者， 按原位标注处理。
11G101-1图集及讲解
梁支座纵筋的长度规定
❖ 4.2非抗震设计时，框架梁下部纵向钢筋在中间支座的锚固长 度，本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时，其伸入支座的锚固长度 对于带肋钢筋为12d，对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度， 本图集的构造详图中规定对于带肋钢筋为12d，对于光面钢筋 为15d。
❖例 6Φ25 2（-2）/4， 2Φ25+3Φ22（-2）/5Φ25，
38
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 6Φ25 2（-2）/4 2Φ25+3Φ22（-3）/5Φ25 6Φ25 2/4 6Φ25 4/2
14
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
15
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ？
16
钢筋
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
17
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面，架立筋写在加号后面的括 号内，以示不同直径及与通长筋的区别。
