工程图纸尺寸大全
cad图纸尺寸标准
cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。

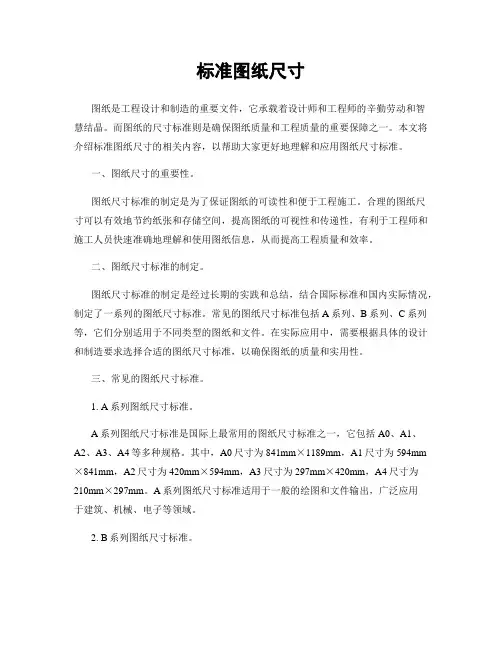

标准图纸尺寸
标准图纸尺寸图纸是工程设计和制造的重要文件，它承载着设计师和工程师的辛勤劳动和智慧结晶。
而图纸的尺寸标准则是确保图纸质量和工程质量的重要保障之一。
本文将介绍标准图纸尺寸的相关内容，以帮助大家更好地理解和应用图纸尺寸标准。
一、图纸尺寸的重要性。
图纸尺寸标准的制定是为了保证图纸的可读性和便于工程施工。
合理的图纸尺寸可以有效地节约纸张和存储空间，提高图纸的可视性和传递性，有利于工程师和施工人员快速准确地理解和使用图纸信息，从而提高工程质量和效率。
二、图纸尺寸标准的制定。
图纸尺寸标准的制定是经过长期的实践和总结，结合国际标准和国内实际情况，制定了一系列的图纸尺寸标准。
常见的图纸尺寸标准包括A系列、B系列、C系列等，它们分别适用于不同类型的图纸和文件。
在实际应用中，需要根据具体的设计和制造要求选择合适的图纸尺寸标准，以确保图纸的质量和实用性。
三、常见的图纸尺寸标准。
1. A系列图纸尺寸标准。
A系列图纸尺寸标准是国际上最常用的图纸尺寸标准之一，它包括A0、A1、A2、A3、A4等多种规格。
其中，A0尺寸为841mm×1189mm，A1尺寸为594mm ×841mm，A2尺寸为420mm×594mm，A3尺寸为297mm×420mm，A4尺寸为210mm×297mm。
A系列图纸尺寸标准适用于一般的绘图和文件输出，广泛应用于建筑、机械、电子等领域。
2. B系列图纸尺寸标准。
B系列图纸尺寸标准与A系列类似，也包括B0、B1、B2、B3、B4等多种规格。
B0尺寸为1000mm×1414mm，B1尺寸为707mm×1000mm，B2尺寸为500mm×707mm，B3尺寸为353mm×500mm，B4尺寸为250mm×353mm。
B系列图纸尺寸标准适用于海报、宣传画等大幅面输出。
3. C系列图纸尺寸标准。
C系列图纸尺寸标准主要用于信封和文件封面，包括C0、C1、C2、C3、C4等多种规格。
A0,A1,A2,A3,A4图纸标准大小和格式
制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD 工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
工程图纸的基本规格
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
标准图框尺寸
标准图框尺寸图框是指在绘图时用来限定图形尺寸和位置的框架，它在工程图纸、设计图纸、技术图纸等领域中起着非常重要的作用。
标准图框尺寸是指在绘制各类图纸时所应采用的统一规格，它有助于保持图纸的整洁、规范，提高图纸的可读性和工作效率。
本文将介绍一些常见的标准图框尺寸，希望能对大家有所帮助。
首先，我们来看一下常见的标准图框尺寸。
在国际标准ISO 5457和国家标准GB/T 1.1-2009中，规定了A0、A1、A2、A3、A4等多种图纸规格的标准图框尺寸。
以A4图纸为例，其标准图框尺寸为210mm×297mm，而A3图纸的标准图框尺寸为297mm×420mm，依此类推。
此外，还有一些特殊行业或特定要求下的图框尺寸，需要根据实际情况进行调整和设计。
其次，标准图框尺寸的设计原则是什么呢？首先，图框的尺寸应该合理，既要保证图纸的完整性和美观性，又要兼顾图纸的实用性和可读性。
其次，图框的尺寸应该与所绘制的图纸内容相匹配，不能过大或过小，以免影响图纸的使用。
最后，图框的尺寸设计应该考虑到后续的打印、复印、装订等工艺要求，以便于图纸的加工和使用。
在实际工作中，如何根据标准图框尺寸来设计图纸呢？首先，要根据所绘制的图纸内容和要求来选择合适的图框尺寸，然后在绘图软件中设置好图框的尺寸和位置。
接着，根据图框的位置和尺寸来确定图纸的布局和内容，保证图纸的整体美观和合理。
最后，根据实际需要来调整图框的尺寸和比例，以满足特定的要求和标准。
总的来说，标准图框尺寸对于绘图工作来说是非常重要的，它不仅能够规范图纸的尺寸和布局，还能够提高图纸的可读性和工作效率。
因此，在绘制各类图纸时，我们都应该严格按照标准图框尺寸来进行设计和绘制，以确保图纸的质量和可靠性。
以上就是关于标准图框尺寸的一些介绍，希望对大家有所帮助。
在实际工作中，我们应该充分理解和应用标准图框尺寸，以提高工作效率和图纸质量。
同时，我们也应该不断学习和掌握新的绘图技术和规范，以适应不断变化的工作需求和标准要求。
工程图纸尺寸大全
工程图纸尺寸大全国家规定的开本尺寸是采用的国际标准系列，现已定入国家行业标准GB/T 1999内在全国执行。
书刊本册现行开本尺寸主要是A系列规格，有以下几种:A4 (16k) 297mm< 210mm;A5 (32k) 210mrtK 148mm;A6 (64k) 144mm< 105mm;A3 (8k) 420mn< 297mm;注意：其中A3 （8k）尺寸尚未定入，但普遍用（Dx人度鍛（印刷成品、复E卩纸和打E卩祇的尺寸）：（2K A魏I 一般印刷用紙*裁边后・可得A度印刷成品尺寸）:（3）* SRA虞紙（用于出血印‘刷品的娥 > 苴特"点是幅面報宽）【4八B翩【介于人度之间的纸I寥用于较大成品尺寸的印刷品「如挂图、海报）:我们日常生活中说说的A4复印纸，8K纸就是指这些尺寸，即A4纸（16K纸）的尺寸为：297mm< 210mm, 32K笔记本（A5笔记本）规格为：21cm xi4.8cm。
纸张尺寸介绍：a2纸的尺寸（大4开）594mm< 420mma3 纸尺寸（大8 开）420mn< 297mma4 纸尺寸（大16 开）297mm<210mmb4纸尺寸（16开）b5纸的尺寸（32开）8开纸尺寸纸张按种类可分为新闻纸、凸版印刷纸、胶版纸、有光铜版纸、哑粉纸、字典纸、地图纸、凹版印刷纸、周报纸、画报纸、白板纸、书面纸、特种纸等。
普通纸张按克重可分为60gsm、80gsm、100gsm 105gsm> 120gsm、157gsm 200gsm 250gsm> 300gsm 350gsm> 400gsm。
8开就是8开的，尺寸是390X270mm,要是word里面没有，那就自行设定。
全开，载成8张，你量一下.纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以AO、A1、A2、B1、B2……等标记来表示纸张的幅面规格。
工程图纸的基本规格
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
标准图框尺寸
标准图框尺寸在设计和制作图纸时，图框是非常重要的一部分，它不仅能够规范图纸的格式，还能够提高图纸的美观度和专业性。
而标准图框尺寸则是图框设计的重要参考依据，下面将介绍一些常见的标准图框尺寸及其应用。
首先，我们来看看常见的标准图框尺寸有哪些。
在国内，常用的图框尺寸包括A0、A1、A2、A3和A4五种规格，它们分别对应着不同的尺寸大小。
其中，A0图框尺寸为841mm×1189mm，A1图框尺寸为594mm×841mm，A2图框尺寸为420mm×594mm，A3图框尺寸为297mm×420mm，A4图框尺寸为210mm×297mm。
这些尺寸是按照ISO 216标准制定的，具有国际通用性。
其次，我们来谈谈这些标准图框尺寸的应用。
A0图框尺寸通常用于较大型的工程图纸，如建筑设计图、机械制图等；A1图框尺寸适用于一般的工程图纸，如零部件图、装配图等；A2图框尺寸适用于较小型的工程图纸，如零件图、构件图等；A3和A4图框尺寸则适用于较为简单的图纸，如说明书、流程图等。
在实际应用中，选择合适的图框尺寸能够更好地展现图纸的内容，提高图纸的易读性和美观度。
除了上述的常见标准图框尺寸外，还有一些非标准的图框尺寸，它们通常是根据特定需求而设计的。
这些非标准图框尺寸在一些特殊行业或特殊领域中得到广泛应用，如电子电路图、地理信息系统图等。
在设计这些非标准图框尺寸时，需要根据实际情况进行合理的尺寸选择，以确保图纸的完整性和清晰度。
总的来说，标准图框尺寸在图纸设计中起着非常重要的作用，它能够规范图纸的格式，提高图纸的美观度和专业性，为图纸的传达和使用提供便利。
因此，在进行图纸设计时，我们应该根据具体需求选择合适的标准图框尺寸，以确保图纸的质量和效果。
同时，对于一些特殊需求，也可以设计非标准的图框尺寸，以满足特定的应用要求。
在实际工作中，我们应该不断学习和积累经验，不断提高对图框尺寸的认识和应用能力，以更好地完成图纸设计工作。
工程图纸的基本规格
工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。
为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。
一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。
必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。
在特殊情况下，可采用841 x892、1189xl261的幅面。
图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。
需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。
工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。
图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。
制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。
制图作业不用会签栏。
二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。
书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。
字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。
字体的号数就是字体的高度。
图样中的汉字应写长仿宋体，应使用国家公布的简化字。
字宽即为小一号字的高度，例如5号字的字宽为3.5mm。
拉丁字母、阿拉伯数字可按需要写成斜体或直体。
斜体的倾斜度应是对底线逆时针转75°角。
图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。
图纸尺寸对照
图纸尺寸对照在工程设计、建筑施工、机械制造等众多领域，图纸是至关重要的沟通工具。
而图纸尺寸的准确对照和理解，对于确保项目的顺利进行、产品的精准制造以及设计意图的准确传达，都具有不可忽视的重要性。
图纸尺寸通常以特定的标准和规格来表示，常见的有国际标准（ISO）和国家标准（GB）等。
不同的标准可能会在尺寸的标注方式、单位以及具体的数值上存在一定的差异。
但无论遵循哪种标准，其目的都是为了实现图纸的规范化和通用性，以便在全球范围内进行有效的交流和合作。
首先，我们来了解一下常见的图纸幅面尺寸。
国际标准规定的基本幅面有 A0、A1、A2、A3、A4 等。
A0 幅面尺寸最大，其面积约为 1平方米，尺寸为 841mm×1189mm。
A1 幅面是将 A0 幅面对折而成，尺寸为 594mm×841mm。
A2 幅面则是 A1 的对折，尺寸为420mm×594mm，以此类推，A3 幅面为 297mm×420mm，A4 幅面为210mm×297mm。
在实际应用中，根据项目的复杂程度和需要表达的内容多少，选择合适的图纸幅面至关重要。
一般来说，简单的小型零件或组件可能使用 A3 或 A4 图纸就能清晰表达；而对于大型的建筑结构、复杂的机械装配体等，则可能需要使用 A0 或 A1 这样较大的幅面，以确保能够在一张图纸上展示足够的信息，避免图纸数量过多造成的不便和混乱。
除了基本幅面，还有加长幅面。
加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。
例如，将 A0 幅面的短边（841mm）按 2 倍增加，就得到了 1189mm×1682mm 的加长幅面。
加长幅面的使用通常是在基本幅面无法满足绘图需求时才采用，但需要注意的是，加长幅面的使用应尽量遵循标准规范，以保持图纸的规范性和通用性。
在图纸上，尺寸的标注也有严格的规定。
尺寸线一般用细实线绘制，其两端应带有箭头，箭头的尖端应指向尺寸的起止点。
工程制图国家标准
序 号
代号
10 10 16
16
名称
12
16
数 量
材料
(材料标记)
单件总计 备 注 重量 (单位名称)
4x6.5(=26) 12 12
标记处数 分区 更改文件号签名 年、月、日 设计 (签名)(年月日)标准化(签名) (年月日) 阶段标记 重量 比例
(图样名称)
审核 工艺
批准
6.5
共张 第张
(图样代号)
12 12 16
12 12 16
50
20
18
学生用零件图标题栏格式
14
20
制图 校核
系
46
(零件名 称 ) 班 材料
120
数量 比例
(图号)
25
学生用装配图标题栏格式
讲
35
义5
35
讲 30
讲
义5
义7
序号
制图 审核
讲 义5
图号
名称
数量 材料 备注
装配体名称)
比例 共 张 第张
红河学院 系班
图号)
25 20
镀铬
应用举例
五、尺寸标注（GB/4458.4－84
图样上标注尺寸时必须严格按制图标准中有关 尺寸注法的规定进行 讲义.基本规则 （1机件中的真实大小应以图样上所注的尺寸数值 为依据与图形的大小及绘图的准确度无关。 （2）图样中包括技术要求和其他说明)的尺寸以毫 米为单位时,不需要标注其计量单位的代号或名称, 若采用其他单位时必须注明。 （3）机件的每一尺寸，一般只标注一次，并应注 在反映该形状最清晰的图形上。 （4）图样上所标注的尺寸，为该图样所示机件的 最后完工尺寸。
一般应用
工程图纸尺寸大全
工程图纸尺寸大全国家规定的开本尺寸是采用的国际标准系列，现已定入国家行业标准GB／T 1999内在全国执行。
书刊本册现行开本尺寸主要是A系列规格，有以下几种：A4（16k）297mm×210mm；A5（32k）210mm× 148mm；A6（64k）144mm×105mm；A3（8k）420mm×297mm；注意：其中A3（8k）尺寸尚未定入，但普遍用。
我们日常生活中说说的A4复印纸，8K纸就是指这些尺寸，即A4纸（16K纸）的尺寸为：297mm×210mm，32K笔记本（A5笔记本）规格为：21cm × 14.8cm。
纸张尺寸介绍：a2纸的尺寸（大4开）594mm×420mma3纸尺寸（大8开）420mm×297mma4纸尺寸（大16开）297mm×210mmb4纸尺寸（16开）b5纸的尺寸（32开）8开纸尺寸纸张按种类可分为新闻纸、凸版印刷纸、胶版纸、有光铜版纸、哑粉纸、字典纸、地图纸、凹版印刷纸、周报纸、画报纸、白板纸、书面纸、特种纸等。
普通纸张按克重可分为60gsm、80gsm、100gsm、105gsm、120gsm、157gsm、200gsm、250gsm、300gsm、350gsm、400gsm。
8开就是8开的，尺寸是390X270mm，要是word里面没有，那就自行设定。
全开,载成8张,你量一下.纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。
标准规定纸张的幅宽（以X表示）和长度（以Y表示）的比例关系为X：Y=1：n 。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C 系列，幅面规格为A0的幅面尺寸为841mm?189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm?414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm?279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。
工程图纸比例尺转换
实际生活当中（一）常用尺寸有：千米（公里）KM，米M，厘米（公分）C M，毫米MM它们都是以倍数单位为增长的10毫米=1厘米，100厘米=1米1千米=1000米=100000厘米1米=100厘米=1000毫米（图纸常用测量方法）由于CAD或图纸绘制当中使用的通用尺寸单位为毫米mm，所以我们在画图的时候都必须以毫米为单位。
但是在实际生活当中我们所使用的工具多以尺子为度量工具，可以使用米，厘米，毫米来做计算。
图纸绘制(cad)时所用比例尺及计算：一，常见图纸比例尺（墙，地，顶）：1:100图纸上一个单位测量尺寸等于实际尺寸100个单位长度1厘米单位=100厘米=1米例如图纸上一厘米等于实际尺寸100厘米=1米=1000毫米，那么该图纸放大100倍就等于实际尺寸。
1:200图纸上一个单位测量尺寸等于实际尺寸200个单位长度 1=2001:500图纸上一个单位测量尺寸等于实际尺寸500个单位长度 1=500二，常见图纸比例尺（制作方法，节点大样图，结构，细节图）1:10 ，1:20, 1:25，1:50小结：图纸比例尺越小那么该图纸代表的图形越大，例如：1：20，那么图纸放大20倍就为现实的实际尺寸，而1:100，那么图纸必须放大100倍才等于现实实际尺寸三，图纸比例尺的计算及使用：例如，我们将实际测量得到的6米长度尺寸*4米宽度尺寸的图形画到图纸上该如何进行呢？方法：1，首先需要测量计算你的图纸（图框）尺寸（观察该图纸是否足够绘制你所需要的图形）2，用度量工具（尺子）确定该使用多大的比例尺如：1:100，那么6米M，6个单位换算过来等于6000毫米MM，4米M换算为4000毫米，在计算机当中需要输入6000和4000为单位，但是由于我们是在手绘图纸中表现尺寸，所以我们可以使用6厘米和4厘米为代表。
这个时候我们觉得6*4厘米足够绘制图形到我们的图纸我们就可以使用1:100的比例尺单位。
在计算机当中必须将实际尺寸转化为毫米MM，按一比一的毫米单位输入数值，而手绘图纸上我们就以尺子的单位厘米来做计算。
工程制图制图的基本规定
图框线
e
c
a
c
e
e
c
标题栏 （留装订边） 注：a、c、e 之值可查表1-1 基本幅面。
e
标题栏 （不留装订边）
一、图纸幅面和图框格式（GB/T 14689 ― 1993） 从周边画入图框内约5 mm、线宽0.5 mm的一段粗实线。 对中符号
细虚线： 不可见轮廓线
四、图线（GB/T 17450―1998）
3.图线的画法
1)同一图样中同类型图线的宽度应一致，虚线、点画线及双点画线中各自线段的长短、间隔大小应大致相同。
2)细虚线、细点画线、细双点画线与其他线相交时不应穿“空”而过。 3)画圆的中心线时,圆心应是长画的交点,细点画线两端应超出轮廓2 ㎜～5 ㎜。 4)细虚线直接在实线延长线上相接时,细虚线应留出空隙。 5)细虚线圆弧与实线相切时, 细虚线圆弧应留出间隙。 6)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 ㎜ 。
角度尺寸的标注示例
本节结束
谢谢
字母和数字有斜体和直体之分。 斜体字字头向右倾斜,与水平基准线成75 °角。
字母和数字示例如下：
阿拉伯数字： 75°
三、字体（GB/T 14691―1993） 罗马数字： 字母（大写）： 字母（小写）：
三、字体（GB/T 14691―1993） 用作指数、分数、极限偏差、注脚的数字和字母，一般应采用小一号字体。
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996 ） ——半径尺寸
半径尺寸标注示例
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996 ） ——大小半径尺寸
土木工程制图规格
(一)
四、图 线
每个图样，应根据复杂程度与比例大小，先选定基本线宽 b，再选下表中相应线宽组。 同一张图纸内，相同比例的各图样，应选用相同的线宽组 图纸的图框和标题栏线，可采用下表的线宽。
制 图 规 格
相互平行的图线，其间隙不宜小于其中的粗线宽度，且不
制建 图 筑 虚线、点划线或双点划线的线段长度和间隙宜各自相等。
表. 拉丁字母、阿拉伯数字与罗马数字书写规则 书写格式 大写字母高度 小写字母高度 笔画宽度 字母间距 一般字体 h 7/10h 1/10h 2/10h 15/10h 6/10h 窄字体 h 10/14h 1/14h 2/14h 21/14h 6/14h
制 图 规 格
制建 图筑
上下行基准线最小间距 词间距
(一)
一、图纸幅面
必要时，也可 加长幅面，尺 寸是由基本幅 面的短边的整 数倍的形式增 加后得到。
制 图 规 格
制建 图筑
× × × × ×
(一)
一、图纸幅面
制 图 规 格
制建 图筑
(一)
二、图纸标题栏及会签栏
图纸标题栏简称图标，它放在图纸的右下角，其内容一般应有工程名 称、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等。 并根据工程需要确定其尺寸、格式及分区。涉外工程的标题栏内，各 项主要内容的中文下方应附有译文，设计单位的上方或左方“中华人 民共和国”字样。
a、c —— 图框线到幅面线之间的宽度 SA0 = 1 m2 其它幅面依次对开
(一)
一、图纸幅面
制 图 规 格
制建 图筑
需要微缩复制的 图纸，其一个边 上应附有一段准 确米制尺度，四 个边上均附有对 中标志，米制尺 度的总长应为 100mm，分格 为10mm。对中 标志应画在图纸 各边长的中点处， 线宽为0.35mm， 伸入框内应为 5mm。
工程制图—制图的基本规定
5.标题栏 每张
图纸都应 有标题栏。 标题栏的 位置可按 右图所示 的方式配 置。
标题栏
标题栏
(a)X型图纸
标题栏 标题栏
§1-120制21/图3/1的1 基本规定
(b)Y型图纸
7
一、图纸幅面和图框格式（GB/T 14689 ― 1993）
5.标题栏 标题栏的格式由国家标准（GB/T 10609.1 ― 1989）规
5.标题栏
制图作业中的标题栏的格式可以简化，建议采
用下图所示的格式。
最顶线采用细实线
(c)简化标题栏——装配图用
§1-120制21/图3/1的1 基本规定
10
二、比例（GB/T 14690―1993）
1.定义 图中图形与其实物相应要素的线性尺寸之比称比例。
2.比例种类 原值比例 放大比例 缩小比例
45五尺寸注法gbt445841984及gbt1667521996尺寸界线hh可借用轮廓线作为尺寸界限尺寸线hh不得用其他图线所替代hh平行尺寸间隔7hh不得在其他图线的延长线上hh可借用中心线作为尺寸界限2
§1-1 制图的基本规定
一、图纸幅面和图框格式 二、比例 三、字体 四、图线 五、尺寸注法
§1-120制21/图3/1的1 基本规定
尺寸界线
h可借用轮廓线作为尺寸界限 h可借用中心线作为尺寸界限
×
Φ4
尺寸线
h不得用其他图线所替代 h不得在其他图线的延长线上
h平行尺寸间隔≮7 ㎜
§1-120制21/图3/1的1 基本规定
≮7 ㎜
25
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996）
2.线性尺寸的注法
A1
土木工程制图
制图的基本知识1、幅面及图框尺寸（mm）A0 A1 A2 A3 A4b x l841x1189 594x841 420x594 297x420 210x2972、常用建筑材料比例名称图例夯实土壤、素土砂、灰土、水泥砂浆砂砾石、碎砖三合土混凝土、素砼钢筋混凝土普通砖3、尺寸标注开间：横墙间距离进深：两纵墙间距离图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不小于10mm。
平行排列的尺寸线的间距，宜为7—10mm。
4、坡度的标注房屋建筑施工图概述：1、房屋建造要经历设计和施工两个过程，其中设计过程一般又分为初步设计、技术设计和施工图设计三个阶段。
简单的工程可以将三段设计合并成扩大初步设计和施工图设计两个阶段2、施工图设计阶段：根据结构和构造方案，绘制出满足施工要求的全套建筑、结构、水、暖、电施工图，最终完成设计工作3、建筑物按使用功能的不同可分为工业建筑和民用建筑两大类4、建筑施工图，包括建筑平面图、建筑立面图、建筑剖面图及建筑详图；结构施工图，包括结构布置图、结构详图；设备施工图，包括给排水施工图、暖通空调施工图、电气施工图等（设备施工图又可以分为平面图和系统图）5、定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线6、尺寸除了总平面图及标高尺寸以米为单位外，其余一律以毫米为单位7、标高分为绝对高程和相对高程两种。
在我国绝对高程是以青岛附近黄海平均海平面为标高零点，其他各地以此为基准。
相对高程一般是以房屋底层室内地坪的绝对高程为基准零点。
零点标高±0.000，负数标高—0.300，正数标高3.500。
尺寸有毛尺寸和光尺寸之分。
毛尺寸是指建筑未经装修、粉刷前的尺寸，而光尺寸是指经装修、粉刷后最终完成的尺寸。
例如建筑物楼地面、阳台地面、台阶表面等处应注写光尺寸，而其余部位注写毛尺寸8、索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。
索引出的详图与被索引的图样在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程图纸尺寸大全国家规定的开本尺寸是采用的国际标准系列，现已定入国家行业标准GB／T 1999内在全国执行。
书刊本册现行开本尺寸主要是A系列规格，有以下几种：A4（16k）297mm×210mm；A5（32k）210mm× 148mm；A6（64k）144mm×105mm；A3（8k）420mm×297mm；注意：其中A3（8k）尺寸尚未定入，但普遍用。
我们日常生活中说说的A4复印纸，8K纸就是指这些尺寸，即A4纸（16K纸）的尺寸为：297mm×210mm，32K笔记本（A5笔记本）规格为：21cm × 14.8cm。
纸张尺寸介绍：a2纸的尺寸（大4开）594mm×420mma3纸尺寸（大8开）420mm×297mma4纸尺寸（大16开）297mm×210mmb4纸尺寸（16开）b5纸的尺寸（32开）8开纸尺寸纸张按种类可分为新闻纸、凸版印刷纸、胶版纸、有光铜版纸、哑粉纸、字典纸、地图纸、凹版印刷纸、周报纸、画报纸、白板纸、书面纸、特种纸等。
普通纸张按克重可分为60gsm、80gsm、100gsm、105gsm、120gsm、157gsm、200gsm、250gsm、300gsm、350gsm、400gsm。
8开就是8开的，尺寸是390X270mm，要是word里面没有，那就自行设定。
全开,载成8张,你量一下.纸张的规格是指纸张制成后，经过修整切边，裁成一定的尺寸。
过去是以多少"开"（例如8开或16开等）来表示纸张的大小，现在我采用国际标准，规定以A0、A1、A2、B1、B2......等标记来表示纸张的幅面规格。
标准规定纸张的幅宽（以X表示）和长度（以Y表示）的比例关系为X：Y=1：n 。
按照纸张幅面的基本面积，把幅面规格分为A系列、B系列和C 系列，幅面规格为A0的幅面尺寸为841mm?189mm，幅面面积为1平方米；B0的幅面尺寸为1000mm?414mm，幅面面积为2.5平方米；C0的幅面尺寸为917mm?279mm，幅面面积为2.25平方米；复印纸的幅面规格只采用A系列和B系列。
若将A0纸张沿长度方式对开成两等分，便成为A1规格，将A1纸张沿长度方向对开，便成为A2规格，如此对开至A8规格；B8纸张亦按此法对开至B8规格。
A0～A8和B0～B8的幅面尺寸见下表所列。
其中A3、A4、A5、A6和B4、B5、B6等7种幅面规格为复印纸常用的规格。
举例说明：“A4”纸，就是将A型基本尺寸的纸折叠4次，所以一张A4纸的面积就是基本纸面积的2的4次方分之一，即1/16。
其余依此类推。
以前在做图片的时候从来没想过要做多大的尺寸，总觉得像素换算成我们常用的毫米、厘米等基本单位很难，而且还要考虑分辨率的大小，上次满怀信心地制作简历封面，图的效果很好，但用A4纸打印出来的模糊又难看，今天专门研究了这个问题，其实也并不难，分析如下：A4纸的尺寸是210mm*297mm，也就是21.0cm*29.7cm,而1英寸=2.54cm，当分辨率为72像素/英寸时，我们将其换算成像素/厘米就是28.3，现在，我们将其转换为制作图片时的像素就是(21*28.3)*(29.7*28.3)，即：595*842（单位为像素）；同样的道理，我们可以得到：当分辨率为300像素/英寸时，A4大小是2479*3508；（单位为像素）当分辨率为120像素/英寸时，A4大小为1487*2105。
（单位为像素）所以如果你要将做的图片打印出来的话，最好先进行换算，不然很可能会降低图片质量的！一般情况下，如果是印刷品，最好用300像素/英寸，如果是打印机或者喷绘，可以选择72像素/英寸的分辨率。
A0=1189*841A1=841*594A2=594*420A3=420*297A4规格：210*297单位是毫米衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。
(6) 餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
(8) 内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
(6)营业员货柜台：厚600mm，高：800—l 000mm。
(7)单靠背立货架：厚300—500mm，高：1800—2300mm。
(8)双靠背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)陈列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
(2)床：高：400—450mm，床靠高：850—950mm。
(3)床头柜：高500—700mm；宽：500—800mm。
(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。
(5)行李台，长9l0—1070mm宽500mm高400mm。
(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。
(7)沙发：宽：600一800mm高：350—400mm靠背高1000mm(8)衣架高：1700—1900mm。
5．卫生间(1)卫生间面积；3—5平方米。
(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。
(3)坐便；750×350(mm)。
(4)冲洗器：690×350(mm)。
(5)盟洗盆：550×410(mm)。
(6)淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
6．会议室(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
(5)楼梯扶手高；850—1100mm。
(6)门的常用尺寸：宽：850—1000mm。
(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)(8)窗台高；800—1200mm。
8．灯具(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：等于或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450(mm)。
(3)沙发：宽：600—800mm；高：350—400mm；靠背面：1000mm。
(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、700×700×400(mm)；左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
(6)书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm。
★楼梯一、楼梯1．楼梯：角度在20。
