富士达地址译码
富士达电梯调试与维修手册
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
富士达电梯NEWCSVFCO机种cp38调试讲义
5．21R动作点的确认，把CP38板设定SEL=3.按一下上部按钮，数据编号=00的显示。
6．设定为慢车模式，按住下部按钮将EQDO开关设定ON，然后松开下部按钮，进入慢车运行模式。按上按钮向上运行，按下 按钮向下运行。
SEL=3 21R的显示（00） 限位开关显示（01）
Bit7 ◎灭灯 LS101
800kg梯空载电压可设定为-0.5V。当满载时，就能达到正电压。
用LED确认测力传感器的电压的方法，将CP38板设定SEL=8设定，可把测力传感器显示到LED的bito-7上（bit0～３以０～９ 的２进制显示0.1V位数，bit4～6以０～7的２进制显示1V位数，bid7灭灯+/亮灯-）。
六、AJ运行
（必须要完成的工作） 1．机房工程必须全部完成，(包括机房清扫，机房入口门锁的安装)。 2．轿厢安装必须全部到位，安全钳钳块初步调整，限速器钢丝绳安装 全部配线到位，但插头不要插上，以防出现调试前烧坏 PCB的现象。 3. 井道内的检查内容 (1)井道墙钢筋是否影响轿厢及对重架的运行。 (2)运行电缆是否钩支架地坎。 (3)曳引钢丝绳是否有铁丝绕住。 (4)底坑缓冲器安装与加油。 (5)对重架上对重铁的确认：载重1000kg与800kg梯，一般可放35kg 对重铁28与25块。当轿内有二人操作时，则刚好使轿厢和对重架处于基本平衡状态，因曳引机蜗轮蜗杆有半自锁作用，可防 止制动器初调整不良可能流车。一般华升载重1000kg经济型梯，用不锈钢厢板的，则 对重铁为42块；钢板厢板的，则为40 块。800kg梯对重铁为36块。 二、各种慢速运行的条件 A.机房独立运行的测试: （检测控制屏是否有故障） (1)完成机房三相电源输入与输出(R.S.T.U.V.W)配线,抱闸(B10,B20)配 线,限速器(P1,P2)配线,脉冲编码器配线,屏蔽接地。 (2)短路 ①MC15板端子 T1-5（P2） T2-3（P8） T2-5（P8A） 井道安全回路 C1-B6（P8C） T2-7（P10） 轿厢安全回路 T1-3（P0A） T2-6（P0） 轿门限位开关 T2-4（P15） T2-2（P1） 厅门联锁开关 T1-2（P23） T1-1（P24） 轿顶优先开关 ②IF118板 H31插头A6（P17） B6（C-1）井道上终端（LS11） H32插头A6（P18） B6（C-2）井道下终端（LS21）检查安全回路是否开通T1-3（ P0A） T2-7（P10）用万用表测试。 拆除主控制电路变压器（TR1）100V端子台11接地线。 采用25V低压绝缘表测量，切断控制屏所有开关。 检查R.S.T.U.V.W.TRH变压器各接线柱，绝缘电阻一般都大于 5M ~100M 。

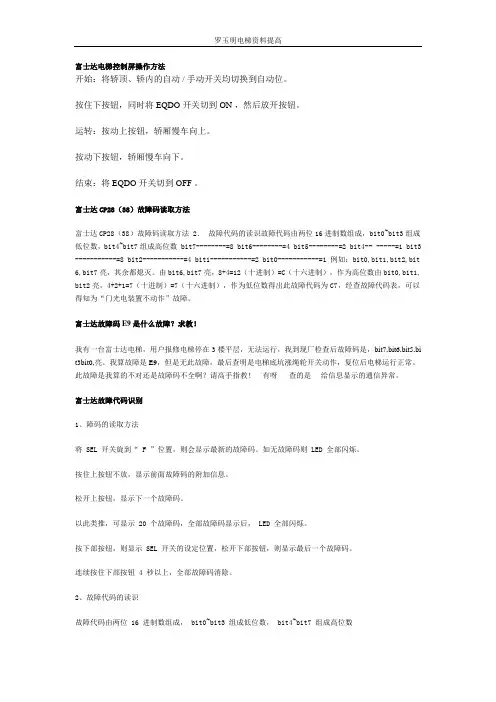

富士达电梯控制屏操作方法
富士达电梯控制屏操作方法开始：将轿顶、轿内的自动 / 手动开关均切换到自动位。
按住下按钮，同时将 EQDO 开关切到 ON ，然后放开按钮。
运转：按动上按钮，轿厢慢车向上。
按动下按钮，轿厢慢车向下。
结束：将 EQDO 开关切到 OFF 。
富士达CP28（38）故障码读取方法富士达CP28（38）故障码读取方法 2．故障代码的读识故障代码由两位16进制数组成，bit0~bit3组成低位数，bit4~bit7组成高位数 bit7--------=8 bit6--------=4 bit5--------=2 bit4-- -----=1 bit3 -----------=8 bit2-----------=4 bit1-----------=2 bit0-----------=1 例如：bit0,bit1,bit2,bit 6,bit7亮，其余都熄灭。
由bit6,bit7亮，8+4=12（十进制）=C（十六进制），作为高位数由bit0,bit1, bit2亮，4+2+1=7（十进制）=7（十六进制），作为低位数得出此故障代码为C7，经查故障代码表，可以得知为“门光电装置不动作”故障。
富士达故障码E9是什么故障？求教！我有一台富士达电梯，用户报修电梯停在3楼平层，无法运行，我到现厂检查后故障码是，bit7,bit6,bit5,bi t3bit0,亮。
我算故障是E9，但是无此故障，最后查明是电梯底坑涨绳轮开关动作，复位后电梯运行正常。
此故障是我算的不对还是故障码不全啊？请高手指教！有呀查的是给信息显示的通信异常。
富士达故障代码识别1、障码的读取方法将 SEL 开关旋到“ F ”位置，则会显示最新的故障码。
如无故障码则 LED 全部闪烁。
按住上按钮不放，显示前面故障码的附加信息。
松开上按钮，显示下一个故障码。
以此类推，可显示 20 个故障码，全部故障码显示后， LED 全部闪烁。
按下部按钮，则显示 SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。
富士达电梯资料-CP28型控制器电梯常见故障代码说明
富士达电梯资料-CP28型控制器电梯常见故障代码说明富士达电梯资料-CP28 型控制器电梯常见故障代码说明
速度控制异常
1B
减速时间超过
41
OTL/CTL 工作异常
03
高速运转超时
1C
门锁不好
46
B4 打不开
04
再平层超时
1E
手动上下行无法回位
4B
照明电源打不开
07
不能开门
27
门速度失常
4E
负载信号矛盾
17
不能开门下停止
31
2IR 工作异常
56
B4 不关闭
5B
CLG/CLS 回路不好5C
门锁打不开停止
5E
指令上冲 , 指令下冲
60
外呼微机异常
72
轿厢位置偏差
73
变压器过灾警报
7A
FD 运转数据交换异常7C
门光电动作
7E
强制减速
80
电源监控始终关闭状态
81
同一层选择器修正发生 3 次85
启动时制动器释放不成立
87
门打不开
8C
BT 打不开
9C
BT 不关闭
A6
36 打不开
C6
6 打不开
CA
AJ 运转中断
D3
直流电压没
DC
6Z 不关闭
E5
终端层超速
DE
电源瞬短
FA
负载传感器电压异常E9
给信号的通讯异常。
富士达 CP28 型控制器电梯常见故障代码说明
富士达CP28 型控制器电梯常见故障代码说明
02 速度控制异常1B 减速时间超过41 OTL/CTL 工作异常
03 高速运转超时1C 门锁不好46 B4 打不开
04 再平层超时1E 手动上下行无法回位4B 照明电源打不开
07 不能开门27 门速度失常4E 负载信号矛盾
17 不能开门下停止31 2IR 工作异常56 B4 不关闭
5B CLG/CLS 回路不好5C 门锁打不开停止5E 指令上冲, 指令下冲60 外呼微机异常72 轿厢位置偏差73 变压器过灾警报
7A FD 运转数据交换异常7C 门光电动作7E 强制减速
80 电源监控始终关闭状态81 同一层选择器修正发生3 次85 启动时制动器释放不成立87 门打不开8C BT 打不开9C BT 不关闭
A6 36 打不开C6 6 打不开CA AJ 运转中断
D3 直流电压没DC 6Z 不关闭E5 终端层超速
DE 电源瞬短FA 负载传感器电压异常E9 给信号的通讯异常。
富士达电梯调试与维修手册.
华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
②按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。
这样，就成了SEL所显示的运转方式。
这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。
③持续按住中间按钮4秒钟以上，运转方式变为通常运转。
LED的灯全亮，手可放开按钮。
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
富士达CP38调试
富士达CP38调试一.电气元件说明：1.电源开关与保险丝的代号与作用代号线号电压电流作用CB3 RF1.SF1.TF1 AC380V 5A 三相动力主控制电源开关CB2 T61.T51 AC220V 10A 照明电源开关1SWF T60.T70 AC36V 10A 安全插座电源开关CSW1 C+ .C- DC24V 5A 轿电脑（JB）电源开关F6 L20.L10 AC100V 5A 轿厢光幕安全触板与厅灯电源开关F7 L40.L30 AC100V 5A 轿门驱动回路开关F8 L40.L30 AC100V 5A 安全回路开关F9 L4. L3 AC100V 6A 制动器回路开关F2（IF61）CFA+ CFA- DC24V 6A 17层以下厅电脑电源保险丝F3（IF61）C+ C- DC24V 6A 轿电脑（JB）电源保险丝F4（IF61）CX0+ CX0- DC24V 3A 紧急信号电源保险丝F5（IF61）CA+ CA- DC24V 3A 输入信号电源保险丝F2（VS15）CA+ CA- DC24V 3AF3（VS15）CFB+ CFB- DC24V 6A 17层以上厅电脑电源保险丝2.接触器继电器代号代号说明代号说明代号说明#36 三相主电源确认#6 主驱动控制#B4 制动器控制#371 群控电源切换#1E 安全电路#CHK AC监视输入HS 开门区域确认运行EO 故障信号检测EQRC 地震信号#AR1 停电时切断市电RY4/3 轿顶报站喇叭SP1 避难层返回信号#RCEL 轿内照明延时D222 检修速度与提前开门BD CPU-BD信号#RCEF 轿内风扇D222L 平层区域提前开门速度#ARM 向自平层装置发供电令#21 开门#20 关门B4Z 控制制动器3.电器元件代号代号说明代号说明代号说明LS12 井道上极限开关21R1U 上平层感应器GV 限速器开关LS11 井道上终端开关21R3U 上部开门感应器OBS 轿厢缓冲器开关LS101 上部减速开关一21R3D 下部开门感应器OBS-C 对重缓冲器开关LS102 上部减速开关二21R1D 下平层感应器TPS-C 涨紧轮开关LS202 下部减速开关二3MS 井道位置开关CFM 安全钳开关LS201 下部减速开关一31R-YS 避难层感应器CEH 安全窗开关LS21 井道下终端开关CLG 轿门开关OTL 开门终端开关LS22 井道下极限开关CLS 厅门联锁开关CTL 关门终端开关LC1 称重（差动变压器4WC 超载开关SSS 轿门光幕开关OL 超载指示灯WA 管制指示灯INF TML联络中指示灯CMU 轿厢上部到站钟BZ 蜂铃CMD 轿厢下部到站钟AR2 停电交流输入ARM ARM信号DOH 开门延常指示灯SP 扬声器FMA 风扇CLT 照明LS1M 井道向上检修限位CFM 轿顶急停开关PG1 编码器二.M-MIC（CP28板）上3个按钮的作用上部按钮（BTN1）——UP、增大、ON中部按钮（BTN2）——确定、补助下部按钮（BTN3）——DN、减少、OFF三.M-MIC的LED显示与操作1. 操作方法操作项目开始操作运行操作LED显示终了操作地震管制复位按住BTN3持续4秒以上与SEL位置相对应的显示松开BTN3延长开门将EQDO开关向上门持续完全打开放下EQDO的开关慢车运行在按住BTN3的同时将EQDO开关向上按住BTN1时上升按住BTN3时下降呼叫登录在按住BTN2的同时将EQDO开关向上按BTN1则上一层，按BTN3则下一层，连续按则最上/下登录层FD运行在按住BTN2的同时将SEL旋到2后，松开BTN2 按住BTN1/3使门关上，则电梯启动后松手FD 专用模式按住BTN2延续4秒以上AJ 运行空载在按住BTN2的同时将SEL旋到3后，松开BTN2 按住BTN1/3后电梯自动开始运行AJ 专用模式满载在按住BTN2的同时将SEL旋到4后，松开BTN2 按住BTN1/3后电梯自动开始运行中间载在按住BTN2的同时将SEL旋到5后，松开BTN2 按住BTN1/3后电梯自动开始运行专用运行在按住BTN2的同时将SEL旋到F后，松开BTN2 候梯厅按钮无效，用轿厢目的层按钮登记，按住关门按钮待关门后起动与SEL位置相对应的显示2.M-MIC的LED显示全部配置内容确认与操作：按下部按钮确认，按上部按钮4秒消灯为0 0再按计数（见下图）SEL 数据的编号●按下部按钮时○Bit7亮灯○○○○SEL位置○○0 1 2 30 平时显示调整状态MMIC版本号2进制显示1 方向、层显示编码器2 运行模式￥2180 管制模式￥21C8 PHASE￥219E3 21R输入LS输入管制输入门输入（正）4输入点5 输出点6 速度阶段Dxxx 速度速度2进制8测力传感器电压%载重Kg载重D 指定地址用PMC在3000/3001 BYTE 设定□■话显示2进制E 用PMC同步监视，储存的地址数据的值显示为2进制F 事件码3.M-MIC的LED的普通显示4.0.1编号内容SEL0 平时显示（LED=0）（1）亮灯高速闪灯低速闪灯消灯方向、轿厢位置Bit7 有事件码-- -- 无事件码向上运行时点灯Bit6 地震时管制火灾地震管制锁梯-- 向下运行时点灯Bit5 与厢通信中断-- -- 与厢通信正常有轿厢位置的信号显示用二进制显示Bit4 与SV通信中断与主SV通信断-- 与SV通信正常Bit3 与厅通信中断部分厅通信断-- 与厅通信正常Bit2 起动禁止高速运行禁止-- 可高速运行Bit1 门开完位置门中间位置-- 门关闭位置Bit0 开门区域内-- -- 开门区域外5.SEL与LED数据编号内容（前位为LED.后位为十六进制数）Bit 调整状态（0.1）编码器（1.1）21R（3.0）LS（3.1）管制（3.2）门输入（3.3）7 向上运行LS101 OTL6 向上运行LS102 CTL5 向下运行LS103 锁梯DBD4 向下运行自发电3 马达向上运行21R1D 火灾安全触板2 马达向上运行21R3D LS203 地震（特低）光电管1 AJ运行马达向下运行21R3U LS202 地震（低）开门按钮0 FD运行/完★马达向下运行21R1U LS201 地震（高）关门按钮bit 运行速度（6.0）运行速度（6.1）测力器电压（8.0）% 载重（8.1）710m/mim的位0—F的2进制- 亮灯/ + 消灯10%的位0 - F的2进制61V位0 - 9的2进制显示5 D400 90m/mim以上4 D300 60m/mim以上3 D203 45m/mim以上1m/mim的位0—9的2进制0. 1V位0 - 9的2进制显示1%的位0 - 9的2进制可用PMC检查%信息地址3F02 INT 2 D202 18m/mim以上1 D201 6m/mim以上0 D200 0.5m/mim以上6.运行模式与显示值的对应；数据编号（2.0）也可用PMC￥2180 BYTE确认）显示运行模式显示运行模式显示运行模式00 完全休止14 高速禁止2E 专用运行01 运行开关OFF 15 高速禁止休止开门2F VIP运行03 起动禁止休止20 火灾管制运行33 VIP层呼叫返回中09 安装运行28 消防专用运行37 带司机运行显示运行模式显示运行模式显示运行模式0A 轿顶手动运行29 二次消防运行3C 全自动运行0F 轿内手动运行2A AJ运行13 FD运行2D 临时运行四.输入/输出点与线号的对应（NEW EXDN ii）1.控制屏电脑输入点（SEL=4 十六进制记数）设定地址Bit 7 6 5 4 3 2 1 0 型号002100 线号JQ-B7 JM-B2 JM-B1 CP28元件PW 21R1D 21R1U012101 线号JL-A10 JL-A9元件FAC AR2022102 线号H2-A4 H1-A4 H2-B4 H1-B4 H2-A5 H1-A5 H2-B5 H1-B5 IF61ID=0元件LS204 LS104 LS203 LS103 LS202 LS102 LS201 LS1 01032103 检测点*K *I *H *D *E *C *B *A IF61ID=0CP13 CP12 P6 P14A P14B CP18 CP15 CP16 元件#6Z运行监视1E轿厢与STOP 1E外围安全SW回路21R3U开门区21R3D监视HS开关门监视CLG轿门#CHK电源监视04 2104 线号H2-A6 H1-A6 JR-A2 JR-B3 C3-A7 *J *G *FP18 P17 B20A B50 L41C P1元件LS21下终端LS11上终端#B4抱闸接点#6抱闸接点EMERCALL F11不提供BT不提供外门监视052105 线号H3-A4 TA3-29 TA3-30 TA3-17 TA3-16 TA3-15 TA3 -14 TA3-12元件FMS ACP 040 EQH EQL EQP PX FO062106 线号H3-B4 JU-A5 H3-B3 H3-A3 H3-B2 C3-B8 C3-A 8元件PK-SW DL-SW 31R-YS MS-CN FMS2 FMS1设定地址Bit 7 6 5 4 3 2 1 0072107 线号JP-9 JP-8 JP-7 JP-6 JE-1 JF-A3元件S2B S1B INSP-SW MR-4WC TMLPMC TMLCAL2108 线号JA-2 JB-11 JB-10 JB-9 JB-12 IF61ID=2元件BD变频器Y3（D222）变频器Y2（1CS输出电流Y1（1FC）DC电流RYA超负荷092109 线号JG-8 JG-7 JG-6 JG-5 JG-4 JG-3 JG-2 JG-1 IF71 I/O-1ID=3元件WTB CHK BZ RST FIRE RS EQ RST PK-SW0A210A 线号JH-8 JH-7 JH-6 JH-5 JH-4 JH-3 JH-2 JH-1 元件CUT SW WTB CB AUT MNL RUN SW RTN SW EQ RU N MNL EQ AUTO E210B 线号元件MS CN 3MS-XX 3MS-X 3MS Y+1 3MS-YS 3MS Y-10C210C 线号元件#PRS #FMAN #EOP KEIZ #HLVR #HLVF #MLVR # MLVF0D210D 线号元件HOI STRD S STRU SW ELV #EB EFS TIM FAN SEN SPW0E210E 线号元件CL SW MR FAN F BP F AO0F210F 线号IF79I/O-1ID=4元件31RX R 31RX F 41R AC 41GR 41R 41AR 41D R102110 线号元件LG #1E #36 #36Z 41F 41AF 41DF112111 线号元件STOP S #2IR1 #THO #BKF #SSU122112 线号元件INVD332 AVR CST AVR CSY AVR CP AVR CO AVR CFO UPS LVB UPS OIV132113 线号元件2.轿顶、轿内电脑输入点（SEL=4）数据地址bit 7 6 5 4 3 2 1 0 型号142114 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66元件EDS-F FL-F C5C-F DR6-F DBD-F CTL-F OTL-F SSS-F ID=0152115 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A 2 IF66ID=0正面元件STOP CF SP IN3 SP IN2 SP IN1 #DLK DN-CFE UP-CFE DOOR162116 线号LD1-A1 ES1-B2元件4WC AUTO-CFE162116 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67BC24正COB元件STOP-CO KEY-SW2 KEY-SW1 AUTO-C DN-COB UP-COB172117 线号COBJQ11 COBJQ10 COB-JQ9 COB-JQ8 COB-JQ7 CO B-JQ-6 COB-JQ-5 COB-JQ-4元件INDEP-S PASS DOH-SW FA-SW PHOTO-S DOOR-C FAN-SW EFS-SW182118 线号S-COBJQ11 IF67BC24元件同上一样192119 线号EDS-B2 TC-1 PS1-A9 PS1-A7 PS1-B4 PS1-A4 PS1-B3 PS1-B2 IF66IF78ID=1背面JL-B8 JL-B7 JE-3/4 JJ-1/2 TA1-2 TA3-3 TA1-5 元件EDS-R FL-R C5C-R DR6-R DBD-R CTL-R OTL0R SS S-R1A211A 线号JQ-1 JQ-2 JQ-3 JQ-4 JQ-5 ES1-B3 ES1-A3 ES1-A2 IF66ID=1背面元件1WC 2WC 3WC 5WC CF BP CF AO CC CAN CFM 11B211B 线号LD1-A1 ES1-B2元件LVF C4C-R设定地址Bit 7 6 5 4 3 2 1 0 型号1B211B 线号COB-JR3 COB-JR2 COB-JR1 COB-JP4 COB-JP2 COB-JP3 IF67元件CWC AWC LVR C4C F C3C R C3C F1C211C 线号JQ-11 JQ-10 COB-JQ9 COB-JQ8 COB-JQ7 COB-JQ 6 COB-JQ5 COB-JQ4JB-11 JB-10 -JB9 - JB8 JB7 - JB6 -JB5 -JB4 元件DOH-SWR PHOTO-S DOOR-R1D211D 线号IF67BC24元件1E211E 线号JC-R JA-R JB-R JC-F JA-F JB-F CARBUS元件DOH-R DC-R DO-R DOH-F DC-F DO-F1F211F 线号元件3.控制屏输出点（SEL=5）数据地址bit 7 6 5 4 3 2 1 0 型号002140 线号JG-A8 CP28元件MPU-BD012141 线号JL-B1（B2 JL-B9（B1）JL-B6（B2）JLB5-（B1）JL-B4（B 2）JL-B3（B1 JL-B2（B2 JL-B1（B1元件ARM022142线号ON BOARD ON BOARD ON BOARD ON BOARD ON BOAR D ON BOARD ON BOARD ON BOARD IF61元件LG ﹟EO ﹟HS ﹟CHK ﹟BKT ﹟36Z ﹟B4Z ﹟6Z03 线号ON BOARD ON BOARD JP-2 ON BOARD ON BOARD ON BOARD ON BOARD ON BOARD（0）2143 元件﹟LC ﹟F11B ﹟BT ﹟A（﹟FM）﹟EQRC ﹟SP 1 ﹟TMR042144 线号JP-5 JP-4 JP-3 H4-B2 H4-A2 H4-B1 H4-A1 元件EQBZ EQHT ﹟EQRC2 EXCLt PASSt INSt FMLt设定地址Bit 7 6 5 4 3 2 1 0 型号052145 线号JB-8 JB-7 JB-6 JB-5 JB-4 JB-3 JB-2 JB-1 IF61 （2）元件X5 X4 RST FWD092149 线号JC-8 JC-7 JC-6 JC-5 JC-4 JC-3 JC-2 JC-1 IF71（3）元件WTB-8S WTB-7S WTB-6S WTB-5S WTB-4S WTB-3S WTB-2S WTB-1S0A214A 线号JD-8 JD-7 JD-6 JD-5 JD-4 JD-3 JD-2 JD-1 元件WTB-16S WTB-15S WTB-14S WTB-13S WTB-12S WTB-11S WTB-10S WTB-9S0B214B 线号JE-8 JE-7 JE-6 JE-5 JE-4 JE-3 JE-2 JE-1 元件FMT SUSPT OPET TRT WTB-DNT WTB-UPT0C214C 线号JF-8 JF-7 JF-6 JF-5 JF-4 JF-3 JF-2 JF-1 元件WTB-BZ WTB-FMT EMPT FOT EMER。
富士达电梯故障代码识别
富士达电梯故障代码识
富士达电梯障码的读取方法
将SEL 开关旋到“ F ”位置，则会显示最新的故障码。
如无故障码则LED 全部闪烁。
按住上按钮不放，显示前面故障码的附加信息。
松开上按钮，显示下一个故障码。
以此类推，可显示20 个故障码，全部故障码显示后
，LED 全部闪烁。
按下部按钮，则显示SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。
连续按住下部按钮 4 秒以上，全部故障码消除。
2、富士达电梯故障代码的读识
故障代码由两位16 进制数组成，bit0~bit3 组成低位数，bit4~bit7 组成高位数
bit7=8
bit6=4
bit5=2
bit4=1
以上四位相加后的十进制数转换成十六进制后作为高位
bit3=8
bit2=4
bit1=2
bit0=1
以上四位直加后的十进制数转换成十六进制后作为低位
例如：bit0,bit1,bit2,bit6,bit7 亮，其余都熄灭。
富士达EEPROM数据说明
门机DR-13常用数据地址：地址-F000,类型（B），含义：通信.正背规格选择，00意为（MILLNET）正面门，01意为并联接口（与正背门无关），04意为背面门；地址-F001,类型（B），含义：门类型选择；地址-F002,类型（B），含义：数据有效判定（1）AA；地址-F003,类型（B），含义：数据有效判定（2）55；地址-F004,类型（I），含义：开门距离，（中间开门的场合，不设定其一半的距离）单位mm；地址-F0FC,类型（B），含义：AA标准数据初始化不许可，AA以外标准数据初始化许可。
M-MIC常用数据地址：地址-1CFE（升降行程），类型I，数据-FD后自动写入，单位CM。
地址-1F09(锁梯功能),类型B,数据01有效、01以外无效。
地址-1438(BK检测功能),类型B,数据FF有效、00无效。
地址-17C0~17C7/(电梯编号JOB),类型B。
地址-1816(额定速度),类型I,数据额定速度值。
地址-1CD4(AJ次数),类型B,数据01~05。
地址-3F02（轿厢重量%），类型I；地址-1CFE(升降行程)，类型I，单位CM；与AJ有关数据地址-1824（参数W1）类型I,AJ学习自动取得，应为-值。
地址-1826（参数W2）类型I,AJ学习自动取得，应为+值。
地址-1828(G参数),类型I,调整舒适感和电梯运行震动用数据，200~300。
地址-182A（T参数），类型I，参见设定值。
地址-1870（空载AJ运行完了标记），类型B，应为FF。
地址-1871（满载AJ运行完了标记）,类型B，应为FF。
地址-1872（参数W学习标记）,类型B，应为00。
地址-1874（负载补偿标记），类型B，应为08。
地址-1875（AJ完成标记），类型B，应为FF。
地址-1A10(参数W1存储地址）,类型I(与地址1A10/1A11，类型B,数据关联)。
地址-1A12(参数W2存储地址）,类型I(与地址1A12/1A13，类型B,数据关联)。
富士达dr13门机板调试资料
富士达DR13门机板调试资料1. 介绍富士达DR13门机板是一种用于门禁系统的控制板，主要用于控制门禁门的开关、门禁卡的读取和验证等功能。
在门禁系统中，DR13门机板扮演着关键的角色，确保门禁系统的安全和稳定运行。
本文将详细介绍富士达DR13门机板的调试资料，包括调试工具、调试步骤、常见问题及解决方案等内容，帮助用户快速了解和掌握DR13门机板的调试方法和技巧。
2. 调试工具2.1 硬件工具•电脑：用于与DR13门机板进行连接和通信。
•USB转串口模块：用于将电脑的USB接口转换为DR13门机板的串口接口，实现通信。
•串口线：用于连接USB转串口模块和DR13门机板。
2.2 软件工具•富士达DR13门机板调试软件：提供了与DR13门机板进行通信和配置的界面。
•串口调试助手：用于测试和调试串口通信是否正常。
3. 调试步骤3.1 连接硬件1.将USB转串口模块的USB接口插入电脑的USB接口。
2.使用串口线将USB转串口模块的串口接口与DR13门机板的串口接口相连。
3.2 配置串口1.打开电脑上的串口调试助手软件。
2.在串口调试助手软件中选择正确的串口号和波特率，确保与DR13门机板的通信参数相匹配。
3.3 启动DR13门机板调试软件1.双击打开DR13门机板调试软件。
2.在软件界面上选择正确的串口号和波特率，与之前配置的串口参数保持一致。
3.4 进行通信测试1.在DR13门机板调试软件中，点击“连接”按钮，与DR13门机板建立通信连接。
2.在串口调试助手软件中，发送一个简单的指令（如“AT”），检查DR13门机板是否能够正确接收和响应指令。
3.5 进行功能调试1.在DR13门机板调试软件中，选择需要调试的功能，如门禁卡读取、门的开关控制等。
2.根据调试软件的操作指南，进行相应的操作和测试，观察DR13门机板的运行状态和输出结果。
4. 常见问题及解决方案4.1 无法与DR13门机板建立通信连接•确认串口号和波特率设置是否正确。
华升富士达EMIS_II电梯软件使用说明书
第1章概要说明EMIS-II型显示器由终端显示器和中控室软件组成。
一.整体系统结构1号电梯2号电梯n号电梯其中，n<32，即中控室软件最多可以连接32台终端显示器。
中控室软件与终端显示器之间采用以太网方式通讯，也就是说要建立整个显示控制系统，只要搭建中控室软件与各个终端显示器之间局域网网络，就可以了。
中控室软件，安装到中控室的控制PC中，中控室PC机具体配置要求请参见附录。
终端显示器分为控制器和液晶屏，其中，液晶屏为市场上各种品牌的带有VGA接口的液晶显示器，具体配置要求请参见附录。
控制器为我公司生产，具体规格请参见规格表。
第2章软件一.终端软件1)安装说明终端软件由生产厂家直接安装到终端显示器_控制器中，具体安装步骤不在这里说明。
2)操作说明终端软件的功能如下，终端软件支持远程操作，通过中控室软件来完成。
1.接收电梯信号i.电梯运行与停靠终端显示器接收到“电梯运行信号”时根据当前电梯运行的不同速度驱动显示屏上的箭头以相应的速度滚动，用以指示出当前电梯的运行情况，如果接收到电梯停靠某层，没有运行时，显示屏上的箭头也将停止滚动。
ii.电梯运行方向终端显示器接收到“电梯运行方向信号”时根据相应的运行方向驱动显示屏上箭头的指示方向iii.电梯当前楼层终端显示器接收到“电梯轿厢位置信号”时在显示屏上相应显示出当前的电梯位置iv.电梯运行状态终端显示器接收到“电梯运行状态信号”时判断当前电梯为何种运行状态，根据不同的运行状态作出相应的处理，并且在显示屏上显示出当前电梯的运行状态v.火灾时显示“安全离开路线图”当终端显示器接收到电梯发送过来的“火灾报警信号”时，显示器将显示出当前楼层的“安全离开路线图”!!注意：“安全离开路线图“由用户提供!! 并且需要将其复制到相应的文件夹下(路径以及文件名请参考附录)如果用户没有提供“安全离开路线图”那么，此时将无法显示出正确的“安全离开路线图”，只能显示缺省图片“请就近逃生”。
富士达电梯控制屏操作方法
富士达电梯控制屏操作方法开始：将轿顶、轿内的自动 / 手动开关均切换到自动位。
按住下按钮，同时将 EQDO 开关切到 ON ，然后放开按钮。
运转：按动上按钮，轿厢慢车向上。
按动下按钮，轿厢慢车向下。
结束：将 EQDO 开关切到 OFF 。
富士达CP28（38）故障码读取方法富士达CP28（38）故障码读取方法 2．故障代码的读识故障代码由两位16进制数组成，bit0~bit3组成低位数，bit4~bit7组成高位数 bit7--------=8 bit6--------=4 bit5--------=2 bit4-- -----=1 bit3 -----------=8 bit2-----------=4 bit1-----------=2 bit0-----------=1 例如：bit0,bit1,bit2,bit 6,bit7亮，其余都熄灭。
由bit6,bit7亮，8+4=12（十进制）=C（十六进制），作为高位数由bit0,bit1, bit2亮，4+2+1=7（十进制）=7（十六进制），作为低位数得出此故障代码为C7，经查故障代码表，可以得知为“门光电装置不动作”故障。
/viewthread.php?tid=1275327&fromuid=335192富士达故障码E9是什么故障？求教！我有一台富士达电梯，用户报修电梯停在3楼平层，无法运行，我到现厂检查后故障码是，bit7,bit6,bit5,bi t3bit0,亮。
我算故障是E9，但是无此故障，最后查明是电梯底坑涨绳轮开关动作，复位后电梯运行正常。
此故障是我算的不对还是故障码不全啊？请高手指教！有呀查的是给信息显示的通信异常。
富士达故障代码识别1、障码的读取方法将 SEL 开关旋到“ F ”位置，则会显示最新的故障码。
如无故障码则 LED 全部闪烁。
按住上按钮不放，显示前面故障码的附加信息。
松开上按钮，显示下一个故障码。
以此类推，可显示 20 个故障码，全部故障码显示后， LED 全部闪烁。
富士达封线大全
富⼠达电梯封线1、主板CP28：轿⻔锁：C1(a1)（L41)-C1(a2)（P0）层⻔锁：H1(a1)(P15)-H1(b1)（P1A) 涨紧轮、缓冲器、上、下极限：H2(a3)(P4)-H1(b3)（P2) 限速器：H1(b3)（P2)-H2(a3)（P4) 上限位：CA（2）-P18 下限位：CA（1） -P17。
短接所有安全回路 TA3(3)-TA3(5)。
AC100V。
2、主板CP38：限速器、上、下极限、缓冲器、涨紧轮：MR1(3)-H1(5) 机房安全回路：S2(2)-S2(3) 轿顶安全回路：C1(b6)-C1(a6) 轿⻔锁：C1(a4)-C1(b1) 层⻔锁：H1(2)-H1(3) 上限位：H31(b6)-H31(a6) 下限位：H32(b6)-H32(a6)。
短接所有安全回路T1(3)-T2(7)。
AC100V。
3、主板CP40：轿顶急停、轿⻔锁：TC3(1)-(6) 层⻔锁：TC3(7)-(8) 底坑安全、上、下极限：TC3(8)-(9) 限速器：TC3(9)-(11) 盘⻋开关：TC3(11)-(12) 安全窗、安全钳：C34(a4)-(b3) 控制柜急停：SF2(b1)-SF1(a6)。
AC100V。
上限位：H31(a6)-(b6) 下限位：H32(a6)-(b6)。
4、SEL状态：⽅向、楼层：（1,0）编码器：（1,1）电梯状态：（2,0） 21R输⼊：（3,0） LS输出：（3,1）⻔输⼊：（3,3）负载感应器电压：（8,0）负载%（8,1） KG负载：（8,2）5、电梯状态：00：完全暂停 01：锁梯 03、04：启动禁⽌暂停 09：检修 0A：轿顶检修0B：轿厢检修 0F：停电⾃动平层运转 13：FD运转 14：⾼速禁⽌暂停 15：⾼速禁⽌暂停，⻔打开。
20：⽕灾管制运转28：消防员运转 29：⼆次消防运转 2A：AJ运转 2D：临时运转 2E:专⽤运转2F：VIP运转 33：VIP运转，呼叫返回VIP层中 37：运转⼿势下的运转 3C：全⾃动运转6、FD运转:中⼀2⼀中【bit0⼀bit3全闪烁】空载AJ:中⼀3⼀中【bit4⼀bit7全闪烁】满载AJ:中⼀4⼀中【bit3⼀bit6全闪烁】中间载AJ:中⼀5⼀中【bit2⼀bit5全闪烁】FD运转操作如下:先按住中按钮不放的同时将SEL开关调到2处,接着松开中按钮,在4秒钟内再次按中按钮⼀下,此时bit0⾄bit3全闪烁,最后按上按钮或下按钮不放的情况下直到电梯启动才放⼿,这时电梯⾃动进⾏井道⾃学习,完成全过程后bit0⾄bit7全闪烁,最后在4秒钟内⻓按中按钮[约4秒钟以上]cp38全灭/cp40全亮才算成功.7.看状态SEL[2,0]操作如下:将sel开关调到2处,在4秒钟内按上按钮⼀下即可.看井道开关SEL[3,1]操作如下:将sel开关调到3处,在4秒钟内快续连击上按钮⼆下即可.看平层SEL[3,0]cp38:bit0⼀1ubit2⼀1Dcp40:bit0⼀1ubit1⼀3Abit2⼀3Bbit3⼀1D8.测⼒传感器：下⼀8⼀上【cp38空载-0、6 v,满载0、6v】【cp40空载1、7v, 满载2v】bit7亮为负值，灭为正值bit6【个位4】bit5【个位2】bit4【个位1】bit3【⼩数8】bit2【⼩数4】bit1【⼩数2]bit0【⼩数1]9、看状态SEL【2，0】如下：bit7【上⾏】bit6【下⾏】bit5【⾼位2】bit4【⾼位1】bit3【低位8】bit2【低位4】bit1【低位2】bit0【低位1】10、cp38有⽽cp40⽆的故障：16⼀3ms动作组合异常68⼀1E不on69⼀1E不offE2⼀触摸按钮电源中断EE⼀PEELE输出不良11、cp40有⽽cp38⽆的故障：0A⼀发⽣存储数据的触发0E⼀carbus通信异常28⼀速度偏差过⼤29⼀变频器报警信息2C⼀加速扭矩指令过⼤45⼀⾃动平层A33信号不on46⼀⾃动平层电池电压低下56⼀平层时反向运⾏62⼀bku/bkd不on63⼀bku/bkd不off6F⼀中断不良造成停⻋7c⼀⻔周围光电装置动作不良87⼀变频器与IF间通信异常88⼀变频器与MIC通信异常 89⼀ANIC通信不良8c⼀UCMP异常检测出制⽌8D⼀UCMP异常检测出制⽌96⼀s-m/m-m通信⺟线错误AE⼀进⾏扭矩限制测试B6⼀HS不onB7⼀HS不offEF⼀⻓周期柜异常FD⼀远程救出运⾏指令履历。
富士达dr12x门机参数释译
散 热 （片） 器
电容器 C3
电容器 C4
编码器 PG
AC100V电源
D6
JC
⊙
JD（E）
FU1
玻璃管保险丝（10A）
DR12x门机板信号图
JL
JM
400
I 开门减速扭矩界限值
F112（I）最大值+30 范围50~250150
180
I 开门起动爬行扭矩界限值
F114（I）最大值+30 范围50~250230
280
I 关门加速扭矩界限值
F110（I）最大值+30 范围50~300250
300
I 关门减速扭矩界限值
F110（I）最大值+30 范围50~200120
100以下
20
I 关侧DR6扭矩界限值2
0以上
20
I 关侧DR6扭矩转换距离
0~1000
0
I 开门加速扭矩最大值
监控值，先读取，后改F030值加30~40
I 开门减速扭矩最大值
监控值，先读取，后改F032值加30~40
I 开门起动爬行扭矩值
监值，先读取，后改F034值加30~40
I 关门加速扭矩最大值
F020
F00C
F01C F04C
F01E F04E
F014
门速度曲
F00E
F01A
F034
F030 F032
F036 注：DR12板PMC端口修改
扭矩极限
F038
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
150
B CAC有效选择
富士达cbc2板插件功能介绍
富士达cbc2板插件功能介绍
【最新版】
目录
1.富士达 cbc2 板概述
2.富士达 cbc2 板的主要功能
3.富士达 cbc2 板的应用领域
4.富士达 cbc2 板的优势
正文
富士达 cbc2 板是一款功能强大的插件板，它主要应用于工业自动化控制系统中。
该插件板的主要功能包括数据采集、数据处理和数据传输，可以实现对各种传感器和执行器的控制和监控。
富士达 cbc2 板的主要功能包括模拟量输入、数字量输入/输出、通讯接口等。
模拟量输入可以实现对各种模拟信号的采集，如电流、电压、温度等。
数字量输入/输出可以实现对各种数字信号的输入和输出，如开关量、计数器等。
通讯接口可以实现与其他设备的通讯，如 PLC、PAC、PC 等。
富士达 cbc2 板可以广泛应用于各种工业自动化控制系统中，如生产线自动化、设备监控、过程控制等。
它可以实现对各种传感器和执行器的实时监控和控制，提高生产效率和产品质量。
富士达 cbc2 板具有许多优势，如高性能、高可靠性、易于使用等。
它采用先进的技术，可以实现高速、高精度的数据采集和处理。
同时，它还具有良好的抗干扰性能，可以保证系统在恶劣的环境下正常运行。
第1页共1页。
富士达事件码的解说
E/C 内 容 解 说1E/C事件代码2DATE日期：Month月/Date日3TIME时间：Houn时：Minute分：Second秒4INFO 各E/C 特有的附加情报5PHASE （219E BYTE ）62IR （21A4 BYTE ）2IR 动作平层位置7OP （2180 BYTE ）电梯运行模式16进制10进制16进制10进制16进制10进制OO 014202E OP=46O1115212F 47O3 043、420303351O99284037550A 1029413C OP=600B 112A 42、230D 1313192D 450F158SEL 9DIR （219C BYTE ）运行方向0--无方向停止1--向上运行或指令2--向下运行或指令10D-POS （21A0 BYTE ）OTL/CTL 动作见位置2--门全开位置3--门中间位置7--门全闭位置！！11D-CON （21A1 BYTE ）开关门指令0--门开指令1--门闭指令反转门开指令移前一时停止2--门停止指令中12V-PHA （21B5 BYTE ）速度指令0--停止1--加加速度期间2--加速度期间3--加减速度期间4--额定速度期间5--减加速度期间6--减速度期间7--减减速度期间8--零速力矩输出的期间13LOAD （3F02 INTE ）载重信息%VIP运行起动禁止07、08通电开始、启动、加速、等速、减速、停止、行走控制的个阶段表示。
3--门开指令反转门闭指令移前一时停止 4--门闭指令中运行开关OFF 高速禁止休止开门火灾管制运行轿顶手动运行二次消防运行FD运行临时运行运行模式与显示值；数据编号（2.0）（可用PMC￥2180=16进制确认）（扩展E/C；OP=10进制确认）运行模式运行模式运行模式完全休止高速禁止专用运行VIP层呼叫返回中安装运行消防专用运行带司机运行停电平层运行（2186 BYTE）控制层最下层21R板向上的数量全自动运行轿内手动运行AJ运行TLM慢车运行14SPEED（3F64 INTE）电梯速度（单位0.1m/min）正值向上运行表示负值向下运行表示15TO-LVL（INTERGER）轿厢离平层位置的尺寸（单位：mm）正值轿厢在平层向上位置距离负值轿厢在平层向下位置距离16 输入/输出点状态与线号的对应 （NEW EXDN ii CP28）1718CHECK E/C判定检测bit7：0--判定不是误检测，普通PMC有检测1--判定是误检测，普通PMC无检测bit6：bit5.4.3.20--通常无用bit1.001--PW信号off安全回路断开急停误检测判断，普通PMC检测不到10--判定不是误检测，普通PMC有检测0--TLM开关没有或通信中断1--TLM保养开关，开 00--PW信号off停电时误检测判断，普通PMC检测不到。
富士达EEPROM数据说明
门机DR-13常用数据地址：地址-F000,类型（B），含义：通信.正背规格选择，00意为（MILLNET）正面门，01意为并联接口（与正背门无关），04意为背面门；地址-F001,类型（B），含义：门类型选择；地址-F002,类型（B），含义：数据有效判定（1）AA；地址-F003,类型（B），含义：数据有效判定（2）55；地址-F004,类型（I），含义：开门距离，（中间开门的场合，不设定其一半的距离）单位mm；地址-F0FC,类型（B），含义：AA标准数据初始化不许可，AA以外标准数据初始化许可。
M-MIC常用数据地址：地址-1CFE（升降行程），类型I，数据-FD后自动写入，单位CM。
地址-1F09(锁梯功能),类型B,数据01有效、01以外无效。
地址-1438(BK检测功能),类型B,数据FF有效、00无效。
地址-17C0~17C7/(电梯编号JOB),类型B。
地址-1816(额定速度),类型I,数据额定速度值。
地址-1CD4(AJ次数),类型B,数据01~05。
地址-3F02（轿厢重量%），类型I；地址-1CFE(升降行程)，类型I，单位CM；与AJ有关数据地址-1824（参数W1）类型I,AJ学习自动取得，应为-值。
地址-1826（参数W2）类型I,AJ学习自动取得，应为+值。
地址-1828(G参数),类型I,调整舒适感和电梯运行震动用数据，200~300。
地址-182A（T参数），类型I，参见设定值。
地址-1870（空载AJ运行完了标记），类型B，应为FF。
地址-1871（满载AJ运行完了标记）,类型B，应为FF。
地址-1872（参数W学习标记）,类型B，应为00。
地址-1874（负载补偿标记），类型B，应为08。
地址-1875（AJ完成标记），类型B，应为FF。
地址-1A10(参数W1存储地址）,类型I(与地址1A10/1A11，类型B,数据关联)。
地址-1A12(参数W2存储地址）,类型I(与地址1A12/1A13，类型B,数据关联)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低
22F 的电梯做 说明
电梯楼层显示上面 下面个位
楼层数 1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F 17F 18F 19F 20F 21F 22F 地址 E40 E41 E42 E43 E44 E45 E46 E47 E48 E49 E4A E4B E4C E4D E4E E4F E50 E51 E52 E53 E54 E55
功能设定
备注
1F 楼层数据地址
2F 楼层数据地址
3F 楼层数据地址
4F 楼层数据地址
5F 楼层数据地址
6F 楼层数据地址
7F 楼层数据地址
8F 楼层数据地址
9F 楼层数据地址
10F 楼层数据地址
8A8 8A9 8AA 8AB 8AC 8AD 8AE 8AF 8B0 8B1 8B2 8B3 8B4 8B5 8B6 8B7 8B8 8B9 8BA 8BB 8BC 8BD 8BE 8BF 8C0 8C1 8C2 8C3 8C4 8C5 8C6 8C7 8C8 8C9 8CA 8CB 8CC 8CD 8CE 8CF
高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 20F 楼层数据地址 19F 楼层数据地址 18F 楼层数据地址 17F 楼层数据地址 16F 楼层数据地址 15F 楼层数据地址 14F 楼层数据地址 13F 楼层数据地址 12F 楼层数据地址 11F 楼层数据地址
富士达 CP38 电梯编号 软件版本号
ASCII 码设定显示
开通功能并联 开通功能并联 开通功能并联
1 开通 1 开通 1 开通
返基站开通 基站
对方副梯相应楼层
只设主梯
序号 1 2 3 4 5
地址 880 881 882 883 884 885 886 887 888 889 88A 88B 88C 88D 88E 88F 890 891 892 893 894 895 896 897 898 899 89A 89B 89C 89D 89E 89F 8A0 8A1 8A2 8A3 8A4 8A5 8A6 8A7
高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 高八位 32 位高 低八位 32 位高 高八位 32 位低 低八位 32 位低 长程强换 短程强换
未确定
未确定
1-8 9-16 17-24 25-32 33-40 41-48 1-8 9-16 17-24 25-32 33-40 41-48 1-8 9-16 17-24 25-32 33-40 41-48 运行楼层数 并联时运行楼层数 楼层偏差 并联时楼层偏差数 电梯的速度 电梯的加速度 调整舒适感 1.75 设 105 转 16 进制 2M70 1.75M60 转 16 进制 确定 确定 确定 运行楼层数 指令取消登记 外呼取消登记 外呼取消登记
富 士 达
电梯地址译码
华升富பைடு நூலகம்达电梯（CP38）
序号
地址 7C0 7C1 7C2 7C3 7C4 7C5 7C6 7C7 7C8 7C9 7CA 7CB 7CC 7CD 7CE 7CF 540 开始 5B0 5C0 5C1 5D0 5D2 5D3 C02 CC0 CC1 CC2 CB0
功能
设定说明
990 991 992 993 994 995 996 997 1C50 1C50 C50 C51 C52 C53 C54 C55 C60 C61 C62 C63 C64 C65 C90 C91 C92 C93 C94 C95 800 100 101 801 817 81B 829 A16 A1B
对 楼层数 1F 2F 3F 4F 5F 6F 7F 8F 9F 10F 11F 12F 13F 14F 15F 16F 17F 18F 19F 20F 21F 22F 十位地址 有-1 设 C 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 2 2 地址 E40 E41 E42 E43 E44 E45 E46 E47 E48 E49 E4A E4B E4C E4D E4E E4F E50 E51 E52 E53 E54 E55 并联有-1 设 定 1 1 2 3 4 5 6 7 8 9 A 1 2 3 4 5 6 7 8 9 A 1 并联无-1 设定 0 1 2 3 4 5 6 7 8 9 A 1 2 3 4 5 6 7 8 9 A 1 无并联 1 2 3 4 5 6 7 8 9 A 1 2 3 4 5 6 7 8 9 A 1 2
