华升富士达EMIS_II电梯软件使用说明书汇总
富士达电梯功能说明
最近楼层服务运转（安全停靠）当电梯在层与层之间发生故障而未能自动排除，电梯自动检出并判明不影响运行安全时，电梯会以低速自动行至最近楼层停靠开门，让乘客离开轿厢。
不能开门时救出运转(安全停靠)当电梯平层时，因为厅门地坎夹有小石头等异物门不能打开时，按"开门按钮"、"关门按钮"、"选层按钮"或者安全触板动作时，电梯将运行到邻接的楼层，将乘客救出。
故障电梯自动分离（联控、群控）当联控或群控系统中的一台电梯发生故障时，会自动脱离系统以保证其他电梯的正常运行。
基准层返回（联控、群控）当下列条件满足时，轿厢会自动返回基准层，开门待机：a )应答最后呼叫后在设定的时间内没有其他呼叫。
b )其他轿厢没有进入基准层返回运行状态。
c )在基准层上没有其他轿厢停靠。
司机操作a )轿厢可应答轿厢内与候梯厅的呼叫。
b )当轿厢在停止状态时，可使用轿厢操作盘内的"上行"或"下行"按钮设定运行方向，可连续按压"上行"或"下行"按钮，亦可使门关闭。
c )如操作"通过"按钮时，轿厢即超越候梯厅呼叫，直达轿厢呼叫的最近楼层。
专用运转轿厢操作盘上设有专用运转开关，打开此开关后电梯只应答轿厢内选层，不应答候梯厅的呼叫，此钥匙只能在退出专用运转状态后方能拔出。
开门报警电梯运行中或停止于平层区以外时，如果有人在轿厢里强行扒门，则蜂鸣器发出连续的报警声以示警告。
如果电梯运行中警告声已经响起，乘客却继续扒门，导致门被打开，则电梯将保护性停车，直到确认门关上后再启动。
超载报警超过电梯载重量110%时，轿厢蜂鸣器发出断续的警告声，并且轿厢操作盘显示"超载"，同时阻止轿厢的关门动作。
防捣乱功能如同时按下三个按钮或在短时间内按下四个以上按钮，或者即使轿厢内载重在100公斤以下，有4个以上的轿厢被呼叫时，则会取消所有轿厢呼叫。
华升富士达EMIS-II电梯软件使用说明书汇总

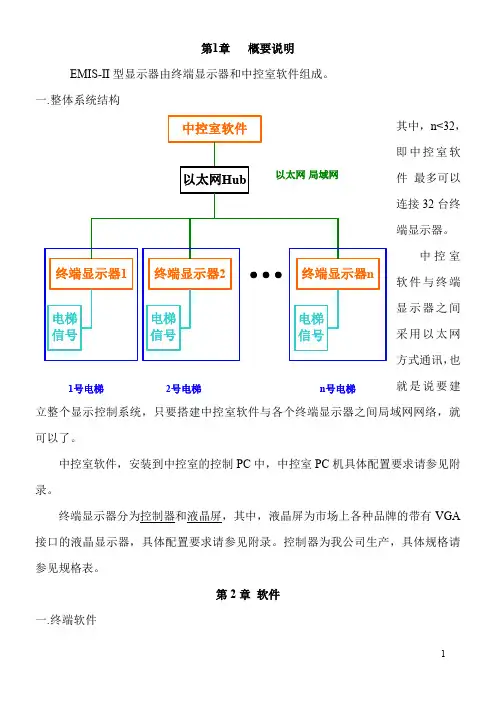

第1章 概要说明EMIS-II 型显示器由终端显示器和中控室软件组成。
一. 整体系统结构其中，n<32，即中控室软件 最多可以连接32台终端显示器。
中控室软件与终端显示器之间采用以太网方式通讯，也就是说要建立整个显示控制系统，只要搭建中控室软件与各个终端显示器之间局域网网络，就可以了。
中控室软件，安装到中控室的控制PC 中，中控室PC 机具体配置要求请参见附录。
终端显示器分为控制器和液晶屏，其中，液晶屏为市场上各种品牌的带有VGA 接口的液晶显示器，具体配置要求请参见附录。
控制器为我公司生产，具体规格请参见规格表。
第2章 软件一. 终端软件1号电梯2号电梯n 号电梯1)安装说明终端软件由生产厂家直接安装到终端显示器_控制器中，具体安装步骤不在这里说明。
2)操作说明终端软件的功能如下，终端软件支持远程操作，通过中控室软件来完成。
1.接收电梯信号i.电梯运行与停靠终端显示器接收到“电梯运行信号”时根据当前电梯运行的不同速度驱动显示屏上的箭头以相应的速度滚动，用以指示出当前电梯的运行情况，如果接收到电梯停靠某层，没有运行时，显示屏上的箭头也将停止滚动。
ii.电梯运行方向终端显示器接收到“电梯运行方向信号”时根据相应的运行方向驱动显示屏上箭头的指示方向iii.电梯当前楼层终端显示器接收到“电梯轿厢位置信号”时在显示屏上相应显示出当前的电梯位置iv.电梯运行状态终端显示器接收到“电梯运行状态信号”时判断当前电梯为何种运行状态，根据不同的运行状态作出相应的处理，并且在显示屏上显示出当前电梯的运行状态v.火灾时显示“安全离开路线图”当终端显示器接收到电梯发送过来的“火灾报警信号”时，显示器将显示出当前楼层的“安全离开路线图”!!注意：“安全离开路线图“由用户提供!! 并且需要将其复制到相应的文件夹下(路径以及文件名请参考附录)如果用户没有提供“安全离开路线图”那么，此时将无法显示出正确的“安全离开路线图”，只能显示缺省图片“请就近逃生”。
富士达电梯调试与维修手册
富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：11、状态检测 SEL 0 1 3 8 F 数据号码 0 平常表示方向，楼层 2IR输入负载感应器电压 1 编码器旋转方向 LS输入 %负载故障码 2 Kg负载 3 门输入对上表内所列出状态，可用以下操作步骤进行检测：① 将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
② 按住上按钮，确认LED的灯全部熄灭。
（若有任何灯亮，则长按上按钮4秒种消灯）③ 放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 方向楼层位置 Up运行亮灯 Down运行亮灯以2进制数显示轿厢位置Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 Up Dn 停止 Bit3，Bit7 ● ○ ○ Bit3，Bit7 ● ○ ○ Bit3，Bit7 ○ ● ○ Bit3，Bit7 ○ ● ○ 马达 2IR输入（3，0） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 2IR-1D 2IR-3D 2IR-3U 2IR-1U 亮灯：输入接点ON 灭灯：输入接点OFFLS输入（3，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 LS101 LS102 LS103 LS203 LS202 LS201 亮灯：输入接点ON 灭灯：输入接点OFF门输入（3，3）负载感应器电压（8，0）2Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OTL CTL DBD 安全钳光电管开门按钮关门按钮亮灯：输入接点ON 灭灯：输入接点OFFBit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 +/― 1V位灭灯：+；亮灯：― 2进制数显示 0．1V位 2进制数显示 %负载（8，1） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 10%位 0~F的2进制数显示Kg负载（8，2） Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 100Kg位 0~F的2进制数显示 1%位 0~9的2进制数显示 10Kg位 0~9的2进制数显示用LED确认安全回路的操作方法：① 将SEL调到“4”，② 按4次上按钮，③ 2秒种后LED的灯一瞬全部点亮，④ LED上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时④运行时异常平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K）BIT6 ○ ○ ○ ○ ● ● ● ● （*I）BIT5 ○ ○ ○ ○ ● ● ● ● （*H）BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D）BIT3 ○ ○ ○ ○ ● ● ○ ○ （*E）BIT2 ○ ○ ○ ○ ● ○ ● ● （*C）BIT1 ○ ○ ● ● ● ● ● ● （*B）BIT0 ○ ● ○ ● ● ● ● ● （*A）2、运转方式的设定： SEL 0 2 3 4 5 D F 运转方式通常方式 FD运转空载AJ 满载AJ 中间载AJ 专用运转临时运转通常都置于此方式切断候梯厅呼叫无自动关门，切断候梯厅呼叫，4WC无效备注 3对上表内所列出的运行方式，可用以下操作步骤进行设定：① 按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。
富士达电梯资料华升富士达调试
华升富士达电梯调试手册2016-07-13 摘自阅1009 转4分享：华升富士达电梯调试NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板l TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路l C1-B6（P8C）?T2-7（P10）轿厢安全回路l T1-3（C1-A4）?T2-6 （C1-B1）轿门锁l T2-4（P1 5）?T2-2（P1）厅门联锁l T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册之欧阳数创编
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V 二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册说课讲解
华升富士达电梯调试与维修手册华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
富士达电梯控制屏上的一般操作方法
控制屏上的一般操作方法【安装运行】开始：将轿顶、轿内的自动/手动开关均切换到自动位。
按住下按钮，同时将EQDO开关切到ON，然后放开按钮。
运转：按动上按钮，轿厢慢车向上。
按动下按钮，轿厢慢车向下。
结束：将EQDO开关切到OFF。
【呼叫记录】开始：按动上按钮，同时将EQDO开关切到ON，然后放开。
实行：按动上按钮，上面的一层（按住2秒以上，顶层）即被预约。
按动下按钮，下面的一层（按住2秒以上，底层）即被参预约。
按住中按钮，以上被预约的楼层即被记录下来。
保持按住中按钮，门将被关闭。
结束：将EQDO开关切到OFF。
【楼层选择器的错开】开始：按住上按钮，同时将EQDO开关切到ON，然后放开按钮实行：按动上按钮，上面的一层（按住2秒以上，顶层）即被预约。
按动下按钮，下面的一层（按住2秒以上，底层）即被预约。
按住中按钮，以上被预约的楼层上的选择器即错开。
结束：将EQDO开关切到OFF在“呼叫记录”，“楼层选择器的错开”的实行过程中，所记录的呼叫楼层和选择器错开的楼层将会在LED的bit0~bit7上以2进制数显示出来。
（操作开始之初显示的是当时轿厢所处的楼层）bit7□□□□□□□□□□□□□bit6□□□□□□□□□□□□□bit5□□□□□□□□□□□□□bit4□□□□□□□□□□□□□bit3□□□□□□□■■■■■■bit2□□□■■■■□□□□■■bit1□■■□□■■□□■■□□bit0■□■□■□■□■□■□■12345678910111213……【用LED确认运转方式的方法】将SEL开关调到〖2〗（1）按住下按钮，SEL的位置会在LED上显示出来。
Bit7bit6bit5bit4bit3bit2bit1bit0■□□□□□□□SEL的位置显示（2）按住上按钮，确认LED的灯全部熄灭。
（如果LED中有任何一个灯是亮的，按住上按钮4秒钟以上，LED的灯会全部熄灭）手放开上按钮，2秒钟以后LED灯一瞬全部点亮，接着“运转方式”以2进制数显示在LED上。
华升富士达电梯调试与维修手册
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册之欧阳体创编
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
2021年华升富士达电梯调试与维修手册
华升富士达电梯调试与维修手册欧阳光明（2021.03.07）NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册(1)
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
富士达货梯门机自学习说明书
富士达货梯门机自学习说明书一、产品介绍二、安装前准备1.确保货梯门机安装的位置平坦且无障碍物，以确保门机的正常运行。
2.将门机的电源线插入电源插座，并确保电源正常。
3.检查门机的控制面板，确保按钮和指示灯正常工作。
4.将门机连接到货梯门的运行系统，并确保连接牢固。
三、自学习功能1.确保门机已经安装并连接好。
2.按下门机控制面板上的“自学习”按钮。
3.开始学习前，请确保门机的门已全部打开。
4.在门机学习过程中，请确保门机周围没有其他人员或障碍物。
5.学习过程中，门机会根据门的开关情况自动调整开启和关闭的力度。
6.学习完成后，门机会发出提示音并自动保存学习结果。
四、使用注意事项1.请勿将手指或其他物体伸入门机的运行范围内，以免造成伤害。
2.在门机学习和运行期间，请确保门机周围没有其他人员，以免发生意外。
3.如需对门机进行维修或保养，请先断开门机的电源。
4.请定期检查门机的电源线和连接线，确保其正常工作。
5.请勿私自更改门机的设置参数，以免影响其正常运行。
五、故障排除方法1.若门机无法启动，请检查电源是否正常，如果正常，请检查门机的控制面板是否故障。
3.若门机无法正确自学习，请将门机恢复出厂设置，并重新进行自学习。
六、维护保养1.请定期清洁门机的外部表面，并确保门机周围没有积尘或杂物。
2.请定期检查门机的控制面板按钮和指示灯，确保其正常工作。
3.请定期检查门机的电源线和连接线，确保其没有损坏或松动。
5.请勿私自拆卸或更换门机的零部件，以免影响其正常运行。
七、声明。
华升富士达电梯调试与维修手册之欧阳与创编
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V 二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册之欧阳法创编
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。
3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。
2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SW A开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路●C1-B6（P8C）↔T2-7（P10）轿厢安全回路●T1-3（C1-A4）↔T2-6 （C1-B1）轿门锁●T2-4（P1 5）↔T2-2（P1）厅门联锁●T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板●H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11）●H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。
（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。
华升富士达电梯调试与维修手册之欧阳术创编
华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压丈量1．高压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。
2）丈量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路呵护器的两端与地表间的电阻值。
3）丈量通向盘外的所有配线（终端及插件）4）用高压绝缘电阻计（外加电压在5V以下）丈量，丈量值在5MΩ以上。
2．电源丈量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。
MC15X继电器断相检测器PW灯亮。
2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房自力运行的测试（检测控制屏是否有故障）1．接线确认1）至机电三相动力线U、V、W及接地线E接线正确无误。
2）至旋转编码器的接线及屏蔽接地正确无误。
3）至制动器B10、B20接线正确无误。
4）至限速器P1、P2接线正确无误。
2．短接线路1）MC15X继电器板●TA15（P2）↔T23（P8）↔T25（P8A）井道平安回路●C1B6（P8C）↔T27（P10）轿厢平安回路●T13（C1A4）↔T26 （C1B1）轿门锁●T24（P1 5）↔T22（P1）厅门联锁●T12（P23）↔T11（P24）轿顶优先开关2）IF118板●H31A6（P17）↔H31B6（C1）井道上终端限位（LS11）●H32A6（P18）↔H32B6（C2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。
#1E吸合，#6吸合。
2）按住下按钮BTN3，同时掀开EQDO开关，然后松开下按钮。
（完成这个操纵后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“装置运行），此时，关闭EQSO开关，再重新进行一次操纵）3）一直按住上按钮，轿厢慢车上行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章概要说明EMIS-II型显示器由终端显示器和中控室软件组成。
一.整体系统结构1号电梯2号电梯n号电梯其中，n<32，即中控室软件最多可以连接32台终端显示器。
中控室软件与终端显示器之间采用以太网方式通讯，也就是说要建立整个显示控制系统，只要搭建中控室软件与各个终端显示器之间局域网网络，就可以了。
中控室软件，安装到中控室的控制PC中，中控室PC机具体配置要求请参见附录。
终端显示器分为控制器和液晶屏，其中，液晶屏为市场上各种品牌的带有VGA接口的液晶显示器，具体配置要求请参见附录。
控制器为我公司生产，具体规格请参见规格表。
第2章软件一.终端软件1)安装说明终端软件由生产厂家直接安装到终端显示器_控制器中，具体安装步骤不在这里说明。
2)操作说明终端软件的功能如下，终端软件支持远程操作，通过中控室软件来完成。
1.接收电梯信号i.电梯运行与停靠终端显示器接收到“电梯运行信号”时根据当前电梯运行的不同速度驱动显示屏上的箭头以相应的速度滚动，用以指示出当前电梯的运行情况，如果接收到电梯停靠某层，没有运行时，显示屏上的箭头也将停止滚动。
ii.电梯运行方向终端显示器接收到“电梯运行方向信号”时根据相应的运行方向驱动显示屏上箭头的指示方向iii.电梯当前楼层终端显示器接收到“电梯轿厢位置信号”时在显示屏上相应显示出当前的电梯位置iv.电梯运行状态终端显示器接收到“电梯运行状态信号”时判断当前电梯为何种运行状态，根据不同的运行状态作出相应的处理，并且在显示屏上显示出当前电梯的运行状态v.火灾时显示“安全离开路线图”当终端显示器接收到电梯发送过来的“火灾报警信号”时，显示器将显示出当前楼层的“安全离开路线图”!!注意：“安全离开路线图“由用户提供!! 并且需要将其复制到相应的文件夹下(路径以及文件名请参考附录)如果用户没有提供“安全离开路线图”那么，此时将无法显示出正确的“安全离开路线图”，只能显示缺省图片“请就近逃生”。
2.根据《合成电梯信号表》进行动作《合成电梯信号表》的意义在于，可以将多个(少于5个)“电梯间接信号”(固定的间接信号，记录在《间接电梯信号表》中)编辑组合成为一个“合成电梯信号”，并且指定这个“合成电梯信号”如果成立那么需要执行那些动作。
每一条“合成电梯信号”所包含的“间接电梯信号”之间是“与”的关系，也就是说，如果想让某一条“合成电梯信号”成立，那么这条“合成电梯信号”所包含的“间接电梯信号”必须全部成立才可以。
终端显示器允许“合成电梯信号”连接1个视频窗口，1个图片窗口，2个字符串，用户可以过通过中控室软件对《合成电梯信号表》进行编辑(具体编辑方法请参考下边中控室软件功能说明)。
当终端显示器通过判断当前接收到的电梯信号认为某个“合成电梯信号”成立的话，就会根据《合成电梯信号表》中指定的动作方式进行动作。
3.连接中控室软件终端显示器可以与中控室软件通过以太网进行连接，接收中控室软件对终端显示器的设置。
4.终端显示软件中包含的显示内容视频显示窗口图片显示窗口1-----固定用作背景图片窗口使用图片显示窗口2图片显示窗口3图片显示窗口4图片显示窗口5-----固定用作合成信号联动窗口使用即使信息窗口-----包括时间显示和天气预报显示电梯信息窗口服务楼层信息窗口底边信息窗口-----包括滚动文字网络信息窗口箭头显示部件楼层显示部件LOGO显示部件浮动字符串1浮动字符串2浮动字符串3浮动字符串4浮动字符串5浮动字符串6浮动字符串7-----固定用作合成信号联动窗口使用浮动字符串8-----固定用作合成信号联动窗口使用浮动时间字符串3)卸载在这里不加说明。
4)注意事项请参照“第5章注意事项”。
二.中控室软件1)安装1.双击中控室软件安装文件，进入EMIS-II中控室软件安装程序界面2.单击”下一步” (如图所示)3.根据具体情况选择是否同意协议条款，如果同意则选择接受，单击”下一步”继续安装，否则选择不接受退出安装。
(如图所示)4.输入”用户信息”，并且选择使用者后单击”下一步”(如图所示)5.选择安装路径，单击”下一步” (如图所示)6.选择安装类型(建议完整安装)，单击”下一步” (如图所示)7.准备完毕，点击“安装”则开始安装。
(如图所示)8.显示安装进度条(如图所示)9.如果出现系统保护情况点击“确定”即可。
(如图所示)10.当出现完成画面，点击“完成”，安装过程结束。
(如图所示)2)操作1.窗口说明a)软件登录双击桌面”EMIS_II_中控室”图标，弹出如图所示对话框：输入密码(默认”111111”)后，单击”确定”按钮，进入中控室软件主窗口。
如下图：主窗口中包含菜单栏、各子窗口显示栏。
b)菜单栏“文件”菜单中可以进行修改密码和退出操作。
“工具”菜单中可进行选择终端连接设置、远程文件管理以及楼层显示编辑器和合成信号编辑器的设置等操作。
“关于”菜单用于显示中控室软件版本及其连接的终端软件的版本信息。
c)子窗口显示栏局域网通讯窗口图片框视频框窗口电梯信息窗口用户自定义信息1窗口用户自定义信息2窗口用户自定义信息3窗口位置预览/风格控制窗口2.菜单栏操作说明a)“文件”菜单栏单击”文件”菜单栏，单击”修改密码”子菜单，弹出修改密码对话框：输入原密码，输入新密码，输入确认密码，点击”确定”按钮，修改原有密码。
点击”退出”按钮退出对话框。
点击”退出”下拉子菜单，退出中控室软件系统。
b)“工具”菜单栏i.终端连接设置点击”工具”菜单栏，在弹出的下拉菜单中点击”终端连接设置”子菜单，弹出编辑终端数量和名称对话框：此对话框中包含四个按钮：”添加终端”、”删除终端”、”保存”、”退出”。
可单击”添加终端”添加新的终端项，编辑”终端号”、”终端名”、”终端描述”各项内容，单击”保存”，完成添加终端操作。
重新启动中控室软件后，可以在局域网通讯窗口中的终端选择下拉列表框和右侧终端选择单选按钮项中观察到新添加的终端。
如果想要删除某个终端信息，只须单击”删除终端”按钮，并保存即可。
完成操作后，单击”退出”按钮退出该窗口。
ii.远程文件管理在没有为系统软件选择某个终端的情况下，以下三个子菜单栏处于不可用状态，连接并选定终端后才可用。
点击”远程文件管理”菜单栏，弹出远程文件管理窗口：此窗口作用是将本地PC机文件资源复制发送到远端PC机上，以达到中控室软件控制终端的目的。
基于此目的，窗口设计的视觉效果按照本地文件和远程文件控制的原则，分列左右两栏。
左栏：单击左栏上方的”浏览本地文件夹”，在弹出的路径选择窗口(见下图) 中选择文件资源路径，单击”确定”按钮。
左栏下方有三个按钮，分别为”复制到远程目录”、”本地预览”、”刷新”。
单击”复制到远程目录”按钮，将左栏中文件复制到右栏中的”远程文件夹”列表下，即本地文件被复制到终端；单击”本地预览”按钮，预览选定的文件效果；单击”刷新”按钮，刷新”本地文件夹列表”。
右栏：右栏上方的下拉菜单栏包括”视频文件夹”、”背景文件夹”、”图片2文件夹”、”图片3文件夹”、”图片4文件夹”、”图片5文件夹”六个下拉列表，点击相应项可以对该项的文件资源进行管理。
单击“删除远程文件”按钮，删除显示的远程文件；单击”远程预览”按钮，预览选定文件的显示效果；点击”刷新”按钮，刷新远程文件列表。
iii.楼层显示编辑器点击”楼层显示编辑器”下拉子菜单，弹出如图所示楼层对照编辑器窗口：该窗口中，包含”物理楼层”、”显示楼层”、”说明”项。
本中控室软件适用于最大物理楼层为64层的电梯显示设备中。
显示楼层位的设定按照说明项设定。
单击”保存”，保存楼层设置操作，点击”退出”退出楼层对照编辑器窗口。
iv.合成信号编辑器点击”合成信号编辑器”下拉子菜单，弹出如图所示合成信号编辑器窗口：电梯信号编辑器用来接收电梯传来的电梯信号。
例如上图选中部分中，当终端收到电梯信号为如下组成时：合成信号————————离开1层间接信号1———————轿箱所在层1间接信号2———————Up终端将播放视频”A V3.avi”、显示图片”图片32.jpg”、显示文本”电梯离开1层”。
从图中还可观察到，被选中的两项在”结束标志”这一项中，做出不同的选择。
“结束标志”项被选中，电梯信号消失后，不保留对终端视频、图片和文本的显示操作；该项不被选中，电梯信号消失后，保留对终端视频、文本、图片显示操作。
单击”添加”按钮，增加新的电梯信号编辑项，单击”删除”按钮，删除已存在或新建的电梯信号编辑项，单击”保存”按钮，保存对电梯信号项的操作，单击”退出”按钮，退出电梯信号编辑器。
（注意:合成信号表中使用的图片必须采用BMP格式，建议<15M，最大20M）c)“关于”菜单栏单击”关于”菜单栏，弹出如图所示EMIS-II中控室控制窗口：此窗口可查看中控室软件版本号及终端软件版本号信息，单击”确定”按钮，退出。
3.窗口操作说明a)局域网通讯窗口如图所示：此窗口主要进行终端选择、连接。
终端选择下拉列表中列举了可供选择连接的终端项，最多可连接32个。
当选择某个终端后，显示框内将显示中控室及选定终端的名称、IP地址和端口号。
显示框右侧出现红色条框时，表明终端连接不成功，当红色条框转为绿色后，表明连接成功。
点击列有终端项的单选按钮选定某个终端进行操作。
当选定某个终端后，单击”效果预览”按钮，可查看这个终端的显示效果。
对终端进行设置时一次只能选择一个终端，如果想不选择任何一个终端，那么点击”清除终端选择”按钮，清除已经选择的终端。
点击”更新时间”按钮，可对当前所选终端时钟进行更新。
b)图片框视频框窗口此窗口主要是用来进行背景图片选择，个性化图片选择设置以及播放视频的选择。
i.背景图片的选择单击”选择图片”按钮，弹出如图所示对话框中，单击图片选项，如下图所示，T2.bmp被选中为背景图片：单击”预览”按钮预览选择的图片，下图为T2.bmp的预览效果图：完成后点击”退出”按钮退出。
点击”设置”按钮，对终端进行参数设置,点击”保存”按钮，将设置参数保存到中控室PC及终端中。
ii.图片框：图片框2、图片框3、图片框4和图片框5这四个图片框可用来根据客户要求进行个性化图片的选择和设置。
图片框1到图片框5的图片选择的方法与背景图片的选择方法相同，这里不再赘述。
每个图片框中都有”图片位置”、”图片大小”和”显示/隐藏设置”三个参数，可通过调节相应的XY、WH组合值及选择不同的单选按钮进行图片的参数设置，得到不同的图片显示效果。
位置参数X、Y（X—0~1024、Y—0~768）以像素为单位，不同的XY组合值可使图片或字符串显示在PC屏幕的任一位置。
大小参数W、H（W—0~1024、H—0~768）以像素为单位，不同的WH组合值可使图片或字符串覆盖PC屏幕的任一大小的显示区域。
