乳化反应的引发剂与乳化剂的种类与选择原则

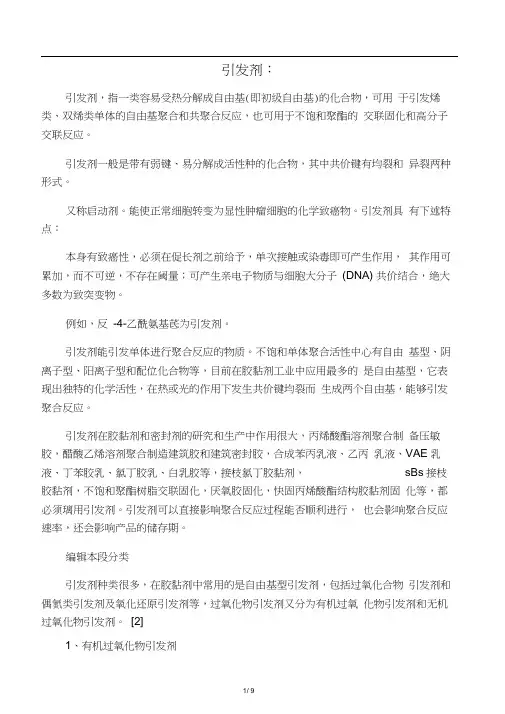

引发剂：

引发剂，指一类容易受热分解成白由基(即初级白由基)的化合物，可用于引发烯类、双烯类单体的白由基聚合和共聚合反应，也可用于不饱和聚酯的交联固化和高分子交联反应。

引发剂一般是带有弱键、易分解成活性种的化合物，其中共价键有均裂和异裂两种形式。

又称启动剂。能使正常细胞转变为显性肿瘤细胞的化学致癌物。引发剂具有下述特点：

本身有致癌性，必须在促长剂之前给予，单次接触或染毒即可产生作用，其作用可累加，而不可逆，不存在阈量；可产生亲电子物质与细胞大分子(DNA)共价结合，绝大多数为致突变物。

例如，反-4-乙酰氨基茂为引发剂。

引发剂能引发单体进行聚合反应的物质。不饱和单体聚合活性中心有白由基型、阴离子型、阳离子型和配位化合物等，目前在胶黏剂工业中应用最多的是白由基型，它表现出独特的化学活性，在热或光的作用下发生共价键均裂而生成两个白由基，能够引发聚合反应。

引发剂在胶黏剂和密封剂的研究和生产中作用很大，丙烯酸酯溶剂聚合制备压敏胶，醋酸乙烯溶剂聚合制造建筑胶和建筑密封胶，合成苯丙乳液、乙丙乳液、VAE乳液、丁苯胶乳、氯丁胶乳、白乳胶等，接枝氯丁胶黏剂，sBs接枝

胶黏剂，不饱和聚酯树脂交联固化，厌氧胶固化，快固丙烯酸酯结构胶黏剂固化等，都必须璃用引发剂。引发剂可以直接影响聚合反应过程能否顺利进行，也会影响聚合反应速率，还会影响产品的储存期。

编辑本段分类

引发剂种类很多，在胶黏剂中常用的是白由基型引发剂，包括过氧化合物引发剂和偶氮类引发剂及氧化还原引发剂等，过氧化物引发剂又分为有机过氧化物引发剂和无机过氧化物引发剂。[2]

1、有机过氧化物引发剂

有机过氧化合物的结构通式为FHO—O— H或R—O—O-R,R为烷基、酰基、碳酸酯基等。.

有机过氧化合物分为如下6类

(1) 酰类过氧化物(过氧化苯甲酰、过氧化月桂酰)。

(2) 氢过氧化物(异丙苯过氧化氢、叔丁基过氧化氢)。

(3) 二烷基过氧化物(过氧化二叔丁基、过氧化二异丙苯)。

(4) 酯类过氧化物(过氧化苯甲酸叔丁酯、过氧化叔戊酸叔丁基酯).

(5) 酮类过氧化物(过氧化甲乙酮、过氧化环己酮)。

(6) 二碳酸酯过氧化物(过氧化二碳酸二异丙酯、过氧化二碳酸二环己酯 )。

有机过氧化物的活性次序为：

二碳酸酯过氧化物＞酰类过氧化物＞酯类过氧化物＞二烷基过氧化物＞氢过氧化物。

2、无机过氧化物引发剂

无机过氧化合物因溶于水，多用于乳液和水溶液聚合反应，主要为过硫酸盐类，如过硫酸钾、过硫酸钠、过硫酸铉，其中最为常用的是过硫酸铉和过硫酸钾。

3、偶氮类引发剂

偶氮类引发剂有偶氮二异丁腊、偶氮二异庚腊，属低活性引发剂。常用的为偶氮二异丁腊，使用温度范围50〜65C,分解均匀，只形成一种白由基，无其他副反应。比较稳定，纯粹状态可安全储存，但在80〜90C也急剧分解。其

缺点是分解速率较低，形成的异了腊白由基缺乏脱氢能力，故不能用作接枝聚合的引发剂。

偶氮二异庚腊活性较大，引发效率高，可以取代偶氮二异丁腊。而偶氮二异丁酸

二甲酯(AIBME引发活性适中，聚合反应易控，聚合过程无残渣，产品转化率高，分解产物无害，是偶氮二异丁腊(AIBN*］最佳替代品。

4、氧化还原引发剂

过氧化物引发荆和偶氮类引发剂分解温度较高(50〜100C),限制了在低温

聚合反应的应用。氧化还原引发体系是利用氧化剂和还原剂之间的电子转移所生成的白由基引发聚合反应。因此氧化还原弓I发剂较之热分解引发剂具有可以在较低温度(0〜50C )下引发聚合反应l翦优点_可以提高反应速率，；降低能耗。可构成氧化还原体系的有过氧化苯甲酰/蔗糖、叔丁基过氧化氢/雕白块、叔丁基过氧化氢/焦亚硫酸钠、过氧化苯甲酰/N , N-二甲基苯胺。过硫酸铉/亚硫酸氢钠、过硫酸钾/亚硫酸氢钠、过氧化氢/酒石酸、过氧化氢/雕白块、过硫酸铉/硫酸亚铁、过氧化氢/硫酸亚铁、过氧化苯甲酰//N , N-二乙基苯胺、过氧化苯甲酰 /焦磷酸亚铁、过硫酸钾/硝酸银、过硫酸盐/硫醇、异丙苯过氧化氢/氯化亚铁、过硫酸钾/氯化亚铁、过氧化氢/氯化亚铁、异丙苯过氧化氢/四乙烯亚胺等。其中叔丁基过氧化氢/焦亚硫酸钠反应速度最为适宜。

编辑本段特性参数

(1) 分解速率常数

在一定的温度下，单体聚合速度在很大程度上取决于引发剂的分解速率Rd,其与引发剂浓度［I］一次方成正比，醋酸乙酯可显著促进过硫酸酸盐的分解反应，其分解速率常数在80C时由0.248h-1增加至2.08h-1。甲醇对过硫酸盐的分解也有很大影响，当甲醇浓度为1mol/L时，其分解速率会增大25倍。乳化剂十二烷基硫酸钠对过硫酸盐的分解也有明显促进作用。

(2) 活性氧含量

活性氧含量也称有效氧含量，表示一定质量的过氧化物分解后产生的白由基数量。

(3) 临界温度

即指过氧化物受热分解产生白由基时的最低温度。临界温度与分解温度稍有区

别，分解温度是过氧化物的半衰期为10h(或1min )时的温度。作为引发剂的过氧化物临界温度大都在60〜130C，若低于60C,则室温很不稳定，不宜用作引发剂。

(4) 半衰期

半衰期是指在一定的温度下，引发剂分解至起始浓度一半时所需的时间，

用于衡量引发剂活性或反应速率的大小，例如当60C时，通常将引发剂在某种

溶剂(苯或甲苯)中半衰期10h的分解温度称为引发剂的分解温度。

(5) 活化能

活化能Ed是决定引发剂分解速率的一个重要因素，可由Arrhenius经验公式求得。活化能大，引发剂不易分解，但较稳定；活化能小，容易分解产生白由基。

引发剂的分解速率常数、半衰期、分解活化能可作为选择引发剂、聚合温度和生产周期的依据。

选择与使用

不同的聚合方法，不同的工艺条件，不同的产品用途，应当选择不同的引发剂。

[4]

(1) 溶液聚合应选择适当溶解性的有机过氧化物或偶氮类引发剂；水溶液或水乳液聚合则选用无机过氧化物或水溶性氧化还原体系引发剂及水溶性偶氮引发剂

等。

(2) 根据聚合反应温度选择活化能和半衰期适当的引发剂，例如高温

(>100C)，活化能138〜183kJ/mol的引发剂有异丙苯过氧化氢、叔丁基过氧化

氢、过氧化二叔丁基；中温(30〜100C)，活化能110〜138kJ/mol的引发剂有过氧化苯甲酰、过氧化月桂酰、偶氮二异丁腊、过硫酸盐；低温(-10〜30C),活化能63〜110kJ/mol的引发剂有异丙苯过氧化氢/氯化亚铁、过氧化苯甲酰/N , N-二甲基苯胺。一般应选择半衰期与聚合时间同数量级或相当的引发剂。

(3) 尽量采用氧化还原引发剂。
