“三软”条件下薄煤综采工作面三机配套实际应用
三软薄煤层综采配套设备的研究与应用
三软薄煤层综采配套设备的研究与应用刘新生，蔡九阳（新郑煤电公司赵家寨矿，河南新郑451184）摘要新郑煤电公司赵家寨矿区属二3煤层，为典型的“三软薄煤层”，其直接顶和直接底为砂质泥岩，给开采工作带来一定困难。
根据薄煤层开采现状和矿区地质分析，进行了三软薄煤层综采配套设备的研究与应用，实现了新郑煤电公司薄煤层综采面的高产高效，该生产实践的成功对该矿区及其他同类矿区薄煤层开采的方法选择和设备选型具有普遍的借鉴意义。
关键词薄煤层综采配套设备研究与应用中图分类号TD823．25+1；TD823．97文献标识码B1地质概况新郑煤电公司赵家寨煤矿二3煤层可采区域含煤面积约占全井田的71%，其中煤厚0．80 1．30m的薄煤带4个，面积约22．5km2，煤厚1．31 3．50m的中厚煤带3个，面积约22．5km2，煤厚3．51 8．00m的厚煤带面积较小。
煤层厚度总体变化趋势为中部背斜轴部厚，两侧煤厚较小，南北边缘及东部厚度最小。
煤厚变化基本沿走向分带，沿倾向从北东向南西大致呈现薄－厚－薄的波状变化趋势，局部有突然增厚和变薄现象。
2薄煤层综采配套设备的选型2．1采煤机选用MG250/560－WD型交流电牵引采煤机。
采高1200 2300mm，截割功率2ˑ250kW，牵引功率2ˑ25kW，机面高度859mm，电压1440V，机重25t，牵引速度0 6．32m/min，破煤能力强，装煤效果好，故障率低。
2．2液压支架选用ZY3400/12/23型掩护式液压支架控制顶板，支架支撑高度为1200 2300mm，支撑宽度为1430 1600mm，初撑力为2616kN，额定工作阻力为3400 kN，平均支护强度为0．4 0．48MPa，支架中心距为1500mm，适应倾角≤15ʎ，移架步距600mm，对底板前端平均比压0．97 1．63MPa。
支架的顶梁为整体梁，结构简单，可靠性好。
前端支撑力大，对破碎顶板管理十分有利。
可设置全长侧护板，对于顶板封闭效果好。
薄煤层综采在“三软”不稳定煤层中的应用
薄煤层综采在“三软”不稳定煤层中的应用摘要：薄煤层综采在我国应用较为广泛，但如何解决薄煤层综采在“三软”不稳定煤层中的应用是个技术性难题。
本文以郑州矿区赵家寨矿为例，解决了我国薄煤层综采面设备不合理化配套的现状，其技术成果处于国内领先进水平。
关键词：薄煤层综采，“三软”不稳定煤层，设备选型一、概况我国薄煤层煤炭资源丰富且分布广泛，可采储量约为61.5亿吨，占总可采储量的20%左右，但是由于开采技术难度大，国内大部分薄煤层工作面仍沿用打眼、放炮等原始的采煤方法，效率低下，同时存在严重的安全隐患。
在过去多年里，多数矿井弃薄采厚，造成了数以亿吨计的薄煤层资源损失，国内有的矿井已面临资源枯竭（除薄煤层外）、无煤可采的地步。
特别是对于“三软”煤层，薄煤层综采应用难度较大。
郑州矿区煤层也属于典型的华北型“三软”不稳定煤层。
赵家寨煤矿位于河南省新郑市西侧，本区地层区划属华北地层区华北平原地层分区之嵩箕小区。
本矿井为低瓦斯矿井，井田内地层均被新生界地层覆盖，由老到新依次为寒武系上统、奥陶系中统、石炭系中上统、二叠系及第三、四系，井田可采煤层共有4层，其中山西组中部的二3煤与山西组下部的二1煤层为先期开采煤层，两可采煤层特征见表1。
表1煤层特征表二3煤层赋存山西组中部，与下部的二1煤层间距20m左右。
上距砂锅窑砂岩（Ss）22.59-73.88m，平均46.35m，下距L8灰岩25.00-37.00m，平均31.62m。
煤层厚度0-6.98m,90%以上区域厚度1.0~2.0m，平均1.37m，层位稳定，大部分可采，可采率73.7%，但厚度变化较大，发育多处无煤带，本矿区内东北部尖灭，不稳定系数为5.09，属不稳定煤层。
设计首采31106薄煤层工作面围岩条件复杂，有走向起伏，煤层为黑色粉状及片状半亮型，煤质为痩贫无烟煤，局部含夹矸矿区大部分可采。
煤层平均厚度约1.37m，直接顶为泥岩、砂质泥岩，厚度0-9.0m，平均2.0m；老顶为香炭砂岩，平均厚度6.31m；伪顶为炭质泥岩，发育不稳定。
综采工作面“三机”配套及实践应用研究
综采工作面“三机”配套及实践应用研究作者：姬永明唐云鹏来源：《中国化工贸易·上旬刊》2016年第05期摘要：在一些大型煤矿企业的煤矿开采作业中，会遇到很多三机配套与实践应用方面的技术问题，由此，本文就贵州一家大型煤矿企业的三机配套与实践情况进行分析，从而针对三机配套来如何做好工作面控制系统安装工作，并对故障进行分析和处理，探究安全管理技术方面的问题。
关键词：自动化；实践应用；三机；安全管理当前煤矿综采工作面的“三机”配套已经有了较好的综采技术水平，随着自动化控制技术的发展，其煤炭安全开采中的开采装备也有了更好的保障，拥有高水平的自动化控制技术是煤矿开采工作的现代化水平装备的象征。
贵州省土城煤矿企业拥有300万吨/年的生产量，采用平硐-斜井方式进行综合开拓，是煤—瓦斯较为突出的矿井。
土城煤矿的15910综采工作面在焦炭沟的采煤区，有1330米长的走向和195米长的倾斜，煤层的倾角平均达到21°，厚度平均达到0.9米，其顶是泥质粉砂岩，具有较稳定的煤层。
1 三机配套及其安装1.1 三机配套状况除了刮板输送机、采煤机、液压支架这三机外，土城煤矿的15910综采面拥有的设备还有掩护式过渡液压支架、桥式转载机、破碎机等。
对于三机的配套上，必须要进行正确的选型，这样才能保证三机配套关系的合理性，从而提高煤矿综采面的高产效率。
1.2 安装方法进行三机配套设备的安装，必须要根据相关作业、操作以及安全规程来执行安装。
根据以上设备的信息，15910综采面的三机安装顺序是：先安装可伸缩输送带，然而再来进行顺槽液压设备的安装，此处需要注意的是将水处理系统安装于切眼下部出口外的500米的位置，第三，安装设备列车，第四是安装全自动集控系统，第五是安装转载机，第六为包括了电机控制系统在内的液压支架的安装，第七，安装刮板输送机，最后安装采煤机。
2综采面自动控制系统与常见故障的处理对于综采工作面的控制系统，本文主要介绍支架电液控制系统和全自动集控系统及其常见故障进行分析。
薄煤层综采工作面“三机”选型及应用
FORUM 论坛装备156 /矿业装备 MINING EQUIPMENT薄煤层综采工作面“三机”选型及应用□ 王宏伟 大同煤矿集团华盛虎峰煤业有限公司1 工作面煤层开采条件工作面煤层厚度为0.86~2.67 m。
平均厚度1.72 m。
采取东部煤层中含有少量泥岩夹矸，南部煤层出现大面积沉陷，中部较稳定，北部煤层厚度较大。
整个采区内断层较少，水文地质相对简单。
采区煤层储量为890万t，可开采储量为782万t，分布较为连续，具有开采价值。
煤层综采工作面的设计长度为200 m，采高在2 m 左右，日常量为0.8万t，年产250万t 左右，采煤机割煤回采率为98%。
采煤机采用双向割煤的作业方式，斜切进刀进行割煤作业。
2 工作面产量计算工作面日开采进度根据设计日产量进行计算：工作面小时割煤量根据四六制作业模式，每个班作业6个小时，开机率以70%进行计算：采煤机采用的是端部双向割煤方式，即割煤方式为两个循环割煤。
经计算每个循环需要40 min，以采煤机割煤速度9 m/min 进行计算，采煤机的小煤炭开采中的采煤机、刮板输送机和液压支架等主要生产设备是保证开采效率的重要因素，尤其是对薄煤层的开采更为重要。
薄煤层较低的开采效率且随着国家对资源回收率要求的进一步提高，原有的生产设备已经不能满足生产需要。
因此，结合开采条件对开采主要设备进行选型，以保证安全、稳定、高效的生产效率已经成为目前需要考虑的重要内容。
基于此，结合某矿将要开采的薄煤层生产条件，对主要生产设备进行了选型并进行了现场应用，为薄煤层设备的选型提供依据。
时割煤量应满足1 225 t/h。
3 工作面设备选型3.1 采煤机目前，国内外采煤机的生产能力已经很高，基本都能满足生产需要。
因此，在满足生产需求的基础上对采煤机的操作简易性、可靠性等方面进行考虑。
德国生产的采煤机具有适应性好、故障率低、可靠性高以及使用寿命长等优点深受企业的欢迎，其生产的采煤机整体稳定性都要比其它企业的要好，更高的稳定性可以避免生产作业过程中的振动，能够更加充分发挥采煤机的截割效率，且在作业过程中，采煤机的组成部件受到的冲击较小，可以有效延长各部件的使用寿命。

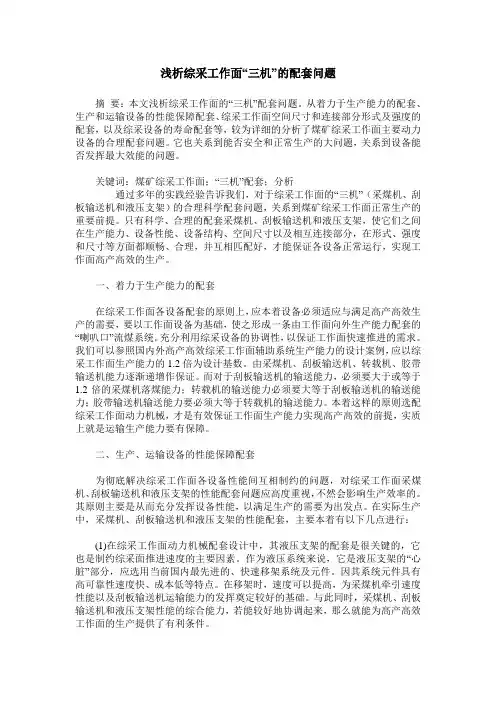

浅析综采工作面“三机”的配套问题
浅析综采工作面“三机”的配套问题摘要：本文浅析综采工作面的“三机”配套问题。
从着力于生产能力的配套、生产和运输设备的性能保障配套、综采工作面空间尺寸和连接部分形式及强度的配套，以及综采设备的寿命配套等，较为详细的分析了煤矿综采工作面主要动力设备的合理配套问题。
它也关系到能否安全和正常生产的大问题，关系到设备能否发挥最大效能的问题。
关键词：煤矿综采工作面；“三机”配套；分析通过多年的实践经验告诉我们，对于综采工作面的“三机”（采煤机、刮板输送机和液压支架）的合理科学配套问题，关系到煤矿综采工作面正常生产的重要前提。
只有科学、合理的配套采煤机、刮板输送机和液压支架，使它们之间在生产能力、设备性能、设备结构、空间尺寸以及相互连接部分，在形式、强度和尺寸等方面都顺畅、合理，并互相匹配好，才能保证各设备正常运行，实现工作面高产高效的生产。
一、着力于生产能力的配套在综采工作面各设备配套的原则上，应本着设备必须适应与满足高产高效生产的需要，要以工作面设备为基础，使之形成一条由工作面向外生产能力配套的“喇叭口”流煤系统。
充分利用综采设备的协调性，以保证工作面快速推进的需求。
我们可以参照国内外高产高效综采工作面辅助系统生产能力的设计案例，应以综采工作面生产能力的1.2倍为设计基数。
由采煤机、刮板输送机、转载机、胶带输送机能力逐渐递增作保证。
而对于刮板输送机的输送能力，必须要大于或等于1.2倍的采煤机落煤能力；转载机的输送能力必须要大等于刮板输送机的输送能力；胶带输送机输送能力要必须大等于转载机的输送能力。
本着这样的原则选配综采工作面动力机械，才是有效保证工作面生产能力实现高产高效的前提，实质上就是运输生产能力要有保障。
二、生产、运输设备的性能保障配套为彻底解决综采工作面各设备性能间互相制约的问题，对综采工作面采煤机、刮板输送机和液压支架的性能配套问题应高度重视，不然会影响生产效率的。
其原则主要是从而充分发挥设备性能，以满足生产的需要为出发点。
6、综采工作面“三机”配套概述
综采工作面“三机”配套概述刘建永提要：综采工作面采煤机、支架、运输机三者的使用是综采工作面正常、高效生产的主要环节，“三机”的配套选型是决定工作面生产的决定性因素。
关键词：综采工作面“三机”选型配套综采是全部机械化的采煤作业过程, 综采工作面的“三机”是指大功率采煤机、自移式液压支架、大功率可弯曲刮板输送机。
综采工作面“三机”选型是工作面生产的重要环节, 选择正确与否直接关系到工作面生产能力、采煤机效率、开机率、各种煤层条件和地质构造适应性。
综采工作面以“高产、高效、安全、洁净”快速发展为目的, 实现规模生产。
因此, “三机”选型要进行专项设计论证, 做到系统性能稳定,故障率低,生产效率高, 劳动强度小, 来提升综采工作面自动化水平和安全生产水平，实现高产高效的安全生产目标。
1、“三机”几何关系的配套采煤机、刮板输送机和液压支架间的配套尺寸关系如图所示。
从安全角度出发，支架前柱到煤壁的无立柱空间宽度F愈小愈好，它的尺寸组成为：F=B+e+G+x式中B ——截深，即采煤机滚筒的宽度；e ——煤壁与铲煤板之间的空隙距离；为了防止采煤机在输送机弯曲段工作时滚筒切割铲煤板，此空隙距离 e = 100 ～200mm 立柱斜置产生的水平增距，它可按立柱最大高度的投影计算；G ——输送机宽度，其组成 G=f +s +a +b ，其中 f 为铲煤板的宽度，一般为150～240mm；S为输送机中部槽的宽度；a为电缆槽和导向槽的宽度，通常为360mm；b 为前柱与电缆槽之间的距离，为了避免输送机倾斜时而挤坏电缆和司机的操作安全，此距离应大于200——400mm。
由于底板截割不平输送机产生偏斜，为了避免采煤机滚筒截割到顶梁，支架梁端与煤壁应留有无支护的间隙 D，此间隙约为 200——400mm。
煤层薄时取小值，厚时取大值。
则从前柱到梁端的长度应为：L=F－B－D－x在空间高度上，支架最大高度 H可表示为：H=A+C+t式中 t ——支架顶梁厚度；A ——采煤机机身高度、输送机高度和采煤机底托架高度 h ( 自输送机中部计算起)之和，但底托架高度要保证过煤高度 E >250～300mm；C ——采煤机机身上方的空间高度按便于司机操作及留有顶板下沉量确定。
薄煤层工作面三机配套选型及应用效果分析
式中 ： Ｑ 为 工 作 面 需 要 的 生 产 能 力 ， ｔ ／ ｈ ； Ｑ 为 日生 产 能 力， ｔ ／ ｄ ， 根据《 ９ ４ ３ １ １工 作 面 作 业 规 程 》 ， 取 Ｑ 一２ ４ １ ９ ｔ ／ ｄ ； Ｋ
２ ０ ０ ｍ； 工 作 面贯 穿 老母 掌 向斜 ， 整体为褶曲构造 ， 构 造 附 近 伴 生 有 一 些小 的断 裂 构 造 。预计 ９ ４ ２ ２ １巷 掘进 到 ９ ６ ０ ｍ 左
构成。
２ 工 作 面“ 三机 ” 生 产 能 力 配 套
１ ） 确 定 工 作 面所 需 生 产 能力 工 作 面生 产 能 力 应 考 虑 ： 同类 设 备 在 生 产 中 的 实 际 生 产 能 力 和所 选 设 备 能 够 保 证 实 现 的 生产 能力 。
在装机功率 、 运 输能 力 、 可 靠 性 和 安 全 性 等 方 面 提 出 了 更 高 的 要 求 。如何 进 一 步 完 善 薄 煤 层 工 作 面 设 备 选 型 配 套 技术 ， 提高丁作面产 量 和开机 率 ， 实 现 薄 煤 层 的 高 效 安 全
我 国薄 煤 层 煤 炭 储 量 约 ６ ２ ０亿 吨 ， 占总 体 储 量 的 １ ７ ． ５ 。 目前 随着 薄 煤 层 综 采 设 备 制 造 技 术 的 提 升 ， 薄 煤 层 开采已经向集 约化 、 自动 化 、 无 人 化 发 展 。 这 对 配 套 设 备
１ ． ５ ｍ ｓ ／ ｈ 。煤 层 的顶 板 和底 板 均 由致 密 坚 硬 的 砂 岩 和 灰 岩
效 生 产 打下 基 础 。
关键词 ： 薄煤层 ； 三机配套 ； 可靠 性 评 价
中 图分 类 号 ： Ｔ Ｄ ４ ２ １ ． ６
文 献标 识码 ： Ｂ 文章 Nhomakorabea编 号 ： １ ０ ０ ６ —２ ５ ７ ２ （ ２ ０ １ ５ ） ０ ４ —０ ０ ９ ４ —０ ３
薄煤层综采三机配套及应用
１ ０ ０。
１。 ０
７。 ５
正 断 层
０ ３ ．８
ｄ ）根 据我 国液 压支 架设计 规 范 中对薄 煤层 液 压 支 架主 要参 数 的 限定 ： 避 免 支 架 卸 载后 被 顶 板 压 为 死， 要求 支 架 的 最 大 高 度 比采 煤 工 作 面 最 大 采 高 高 ｌ Ｏ ０ Ｏ ～２ ０ｍｍ； 架 中心距 优 先选 用 １ ５ｍ， 架 的 支 ． 支
表 ２ 巷 道 特 征 表
项目
净
由于较 薄 中厚煤层 ， 开采设 备及 采煤 工艺 的选择 与 其
薄煤层 十分相 似 ， 目前 美 国等 国家将 厚度 ≤ ２ｍ 的 故
材 料 巷
８ ７ ．４
运 输 巷
８ ７ ．４
切 割 巷
１ ． ４４
断 面积 掘 １ Ｏ １ ｏ １ ５
男 １ ５ ９８年 出生 ２０ ０ ９年 毕业 于 中 国矿 业 大 学 （ 京 ） 硕 士 研 究 生 北
高 级 工程 师
介休
０ ２ ０ ３００
・２ ・ ８
山 琶 焦 煤 科 技
２１ 年 第 ９期 ００
面拉底 的需要 ， 采煤 工 作 面 采 高平 稳 过 渡 ， 鄹 使 ・
支架 参数 见表 ４ 表 ５ ， 。 ２ ）采煤 机选 型方 案 。
ａ ）薄煤 层 工 作 面 选 用 机 身 矮 、 机 长 度 短 的采 整
，
由于薄煤 层综采 工作 面操作 空 间狭小 ， 基本 架 采用邻 架操作 方式 。
① 作 者 简介 ： 新 亚 王
煤机 ， 以适 用工 作 面煤层 底板 的起伏 变化 。 ｂ ）选 用 大截 割 功率 采 煤 机 ， 以满 足 薄煤 层 工 作
薄煤层工作面三机配套技术研究与应用
１ 工 作面 地质 概 况
１ ７ ０ １ 工作 面位 于 一 ４ １ ５ ｍ水 平一采 区， 工作 面运
输巷倾斜 长 １ ０ ２ ５ ｍ， 轨道巷倾 斜长 ９ ９ ５ ｍ， 工作 面走 向
宽２ ３ ５ ｍ， 可采面积 １ ９ ． ７万 ｍ 。工作 面开采 煤层为 ７
（ ２ ） 功率尽 可能大 。有较强 的割 煤 、 割岩 和装煤 能力 ， 结构简 单 、 可靠 ， 便 于维 护 和安 装。赵 官矿 薄 煤层 开采 中断 层影 响较 大 ， 选取 截 割功 率较 大 的采
化工作 面高产 高效的 目标 。
（ １ ） 薄煤层 工作 面采高低 ， 要求采 煤机机 身矮而 短， 以适应采煤工作 面空间狭 小和煤层 起伏 的变化 ， 满足与之配套 的液压 支架 的防护要求 。同时保证 工 作 面有足够的过机 、 过 煤空 间 ， 以实现 与刮板输送 机
的合 理配套… 。
２ ０ １ ４年第 ４期
童蛙晨科救
１ ４ １
薄 煤 层 工作 面 三机 配 套 技 术 研 究 与 应 用
尹 中凯， 马 波 ， 王德 旺
（ 山东新矿赵 官能源公 司， 山东 齐河
摘 要
２ ５ １ １ １ ３ ）
为解决赵官矿井原三机设备在使用 中暴露 出的事故率 高， 装机功率 小， 过地质构造能力差等缺 点， 采用理论分析和 现
中图分类号
Ｔ Ｄ ４
文献标识码 Ａ
Ｒｅ ｓ ｅ ａｒ ｃ ｈ ａｎ ｄ Ａｐｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈｒ ｅ ｅ ｍａ ｃ ｈ ｉ ｎｅ ｍａ ｔ ｃ ｈｉ ｎｇ ｔ ｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ ｉ ｎ ｔ ｈｉ ｎ ｃ ｏ ａ ｌ ｓ ｅ ａ ｍ ｗｏ ｒ ｋ ｉ ｎｇ ｆ ａ ｃ ｅ
极薄煤层综采三机的配套及应用
工 业 技 术
极薄煤层综采三机 的配套公 司同华煤矿 ， 重庆 ４ ０ １ ４ ４ ２ ）
摘 要： 煤炭 是 我 国能 源 的主 体 ， 煤炭 工 业增 加 产量 、 提 高劳动 生 产效 率是 每 个 企 业所 追 求的 。 对 于 南方 高 瓦斯 矿 井 来说 ， 治理 瓦 斯必须首先开采保护层， 而保护层的煤厚一般都比较 小， 有的甚至是极薄煤层 ， 但 又必须开采； 依据我 国煤层厚度划分， 厚度 Ｏ ． ８ 一
十分重视 ， 薄煤层开采也已经成为我国煤矿开采事业中的主要事项 。 煤 ２ ． ６选择大升角螺旋滚筒进行使用 ， 这样能够有效的与采煤机截割 层主要划分为三个类型 ， 即厚煤层 、 中厚煤层 、 薄煤层 ， 厚煤层指的是厚 转速相匹配 ， 对装煤效果进行改善。 选用 Ｍ Ｇ１ ０ ０ 陀 ４ Ｏ ． Ｂ ｗ１ 型采煤机 ， 它由ｃ Ｊ 一 １ ０ ０ ／ ９ ０ 型侧 臂式截 割部 度大于 ３ ． ５ ｍ的煤层，中厚煤层指的是厚度处于 １ ． ３ ｍ至 ３ ． ５ ｍ范围内的 煤层 ， 而薄煤层指的是厚度小于 １ ． ３ ｍ的煤层 ； 小于 ０ ． ８ ｍ属于极薄煤层 ； 和由鸡西煤机厂生产的干式泵箱牵引部组成。该采煤机牵引力大爬 坡 机身短、 窄、 薄、 对于薄煤层适应性大 ， 骑机高度 ６ ４ ０ ｍｍ ， 机壳厚 极薄煤层综采三机 ， 实质上就是指极薄煤层综采工作面中的“ 三机” ， 即 能力强； ３ ０ ｍ ｍ ； Ｍ Ｇ１ ０ ０ ／ ２ ４ ０ － － Ｂ Ｗ１ 型采煤机的主要技术参数： 装机总功率为 刮板输 送机 、 液压支架 、 采煤 机 ， “ 三机” 是极薄煤层 开采 过程 中的主要设 度 ３ 备， 极薄煤层综采三机的配套及应用， 主要就是刮板输送机、 液压支架 、 ２ ４ ０ （ ４ ０ ＋ ２ ｘ １ ０ ０ ） ， 适应倾角为 ３ ０ ￣ ， 采高范围为 ０ ． ７ ６ ｍ至 １ ． ４ ０ ｍ之间， 机面 采煤 机在极薄煤 层开采 中的配套 及应用 。 高度 为 ６ ４ ０ ｍ ｍ 。 ３刮板输送 机型号 的选 择 ２极薄 煤层开采工程 的概况 ３ ． １刮板输 送机 中的宽 度 ， 应 当与采 煤机 的宽度相 适应 ， 中部 槽 的 某一极薄煤层开采工程中， 煤层平均厚度 ０ ． ７ ｍ 、 倾角 ３ ５ — ３ ８ 。 ， 伪顶 砂质泥岩 ， 厚０ ． ２ ｍ ， 极易垮落， 直接顶为泥质灰岩， 较稳定。底板为碳质 高度不能太高，确保刮板输送机的重心线与采煤机的重心线能够有机 泥岩， 遇水膨胀 、 极易向下推移。该采面为保护层开采工作面， 工作面采 的结合在一起， 处于一个吻合的状态 ， 避免采煤机在截割过程中出现振 动状况， 还要增加采煤机机身下方位置中的过煤量 ， 避免刮板输送机被 用连续 防突的瓦斯治理方 式。 大块煤矸卡 死。 ３薄煤层开采设 备的选型 ３ ． ２刮板 输送 机 中的销排座 ， 应 当向采空 侧进行 适 当的移 位 ， 这样 ３ ． １液压支 架型号 的选择 ３ ． １ ． １支架 为支撑掩 护式 ， 采用整体顶梁 ， 二 柱支撑满 足了大伸缩 的 能够使输送机的重心线与采煤机的重心线有效的吻合，铲间距应当设 置为 ２ ３ ０ ａ ｒ ｍ，这样能够有 效的提升 滚筒 在薄煤层开 采过程 中的装 煤效 要求 ， 适应煤 层倾角不 大于 ４ ５ 。 。 ３ ． １ ． ２主要结构件采用 Ｑ ４ ５ ０ 高强度结构钢制作， 减轻支架的重量。 果。 ３ ＿ ３刮板输送 机铲煤板 的形态应 当设 置为三 角形 ， 采煤 机 中的骑铲 并采用 焊前预热 ， 焊后人 工实效处理 ， 保 证结构件 的焊接 质量 。 ３ ． １ － ３选用大流量 的液压元 件 ， 提 高支架 的响应 速度 。 板应 当转 变为骑溜槽 ， 这样 能够有效 的提升装煤效果 。 ３ ４ 中部 槽中板厚应 使用 ５ ＝ ２ ０ ｍｍ 以上 的高强度耐磨板 。 ３ ． １ Ａ 合理布局液 压管路 系统 ， 加 大人机空 间。 ３ ． １ ． ５千斤 顶控制 的双调 节侧护 板 、 调架 梁 、 后调 （ 必要 时可安 装前 ３ ． ５减速器采用行星与伞齿相啮合传动的新理念设计形式 ， 同时齿 整体高降到 ４ ０ ０ ａ ｒ ｍ左右， 实现矮机身组合 调） 、 可按需要安装顶梁防倒等装置。保证支架顶梁间没有间隙， 使它没 轮材料全部选用优质材料 ， 有倾倒的空间； 支架侧护板千斤顶在顶梁位置不正时 ， 主动调节 ， 有足 传动（ 高度 ６ ３ ０ ａ ｒ ｍ） 。 够的扶正力 ， 防止倒架。 支架底座调架装置当底座发生滑移时’ 在移架过 综合 匕 述所讲述的内容 ，这一极薄煤层开采工程选用的刮板输送 程中撑 顶之前对底座进行矫位操作。 机 型号为 Ｓ Ｇ Ｚ － ６ ３ ０ ／ ２ ６ ４型。 Ｓ Ｇ Ｚ － － ６ ３ （ Ｙ ２ ６ ４ 型刮板输送 机的主要技 术参数 ： 设计长度 为 ２ ０ ０ ｍ， 输 ３ ． １ － ６推移千斤顶正装 ， 采用浮动活塞解决了传统的推移控制回路 推溜力大 而拉架 力小 的问题 ，满足 了实际工 况 中移架 力应 大于推溜 力 送 量为 ４ ０ ０ ｔ ／ ｈ ， 出厂长度为 １ ６ ０ ｍ， 刮板链速为 Ｌ Ｏ Ｂ ＆ 。 ４极 薄煤层综采 三机的应用效 果 的要求 。 ３ ． １ ． ７顶梁带有双侧调 架侧护板 ， 侧 护板 对工作 面起 到密封作 用 ， 防 ４ ． １这样 的极 薄煤层 开采 工程 中 ， 只要 瓦斯治理 好 ， 月 推进 度可 达 １ ０ ０ ｍ 以上 ， 极 大提高 了综采 效益 。 止工作 面漏矸 。 ４ ２三机配套的应用， ＿ 降低了极薄煤层的采高， 降低了煤质灰分。 ３ ． １ ． ８通过优化设计， 减小底座前端比压。 支架底座为整体刚性中部 ４ － ３中部较 低 的刮板输 送机与机 身较 薄 的采 煤机 匹配使用 ， 有 效 的 半开 挡底座 ， 减 小底板 比压， 有效适应 松软底 板底 座前 部用厚 钢板 过桥 联接 ， 后部用 箱形 结构联 接 ， 底 座 中后部 底板 敞开 ， 便 于 浮煤及 碎 石排 解决 了采煤机 在极薄 煤层开采 中机身难 以通过 开采通道 的 问题 ，还在 定程度上防止了煤矸卡组装也的出现，提高了采煤机在极薄煤层开 出。底座前端为大圆弧结构， 防止移架时啃底。 为刮板输送机仓 ４ 造了良好的运行条件， 降低了极 这一 极薄 煤 层 开采 工 程 中 的支 架 型 号选 取 了 Ｚ Ｑ Ｙ ２ ８ ０ ０ ， ０ ６ ． ９ ／ １ ４ ． １ 采过程中的应用效果 ， 型。 薄煤 层开采 中机． 械设备 出现 故障的几率 。 ４ ４ 三机配套 的应 用 ， 有效防止 了在 大倾 角倾斜煤层 开采过 程 中老 Ｚ Ｑ Ｙ ２ ８ ０ ０ ／ ０ ６ ． ９ ／ １ ４ ． １ 型液压支架 的主要 技术参数 ：高度 为 ０ ． ６ ９ ｍ至 改善 了现场安全环境 。 １ Ａ ｌ ｍ， 宽度为 １ Ａ ５ ｍ， 工作阻力为 ２ ８ ０ ０ Ｋ Ｎ ， 支护强度为 ０ ． ３ ８ － － ０ ． ４ ７ ＭＰ ａ ， 塘 窜矸 带来 的安全威胁 ， ４ ５采用侧 臂式 摇臂 和大升 角螺旋 滚筒 匹配在 薄煤层 开采 中的运 中心 距 为 ｌ ＿ Ｓ ｍ，初 撑力 为 （ ３ １ ． ５ ＭＰ ａ 时） １ ７ ９ ３ — ２ ２ ２ ８ Ｋ Ｎ ，移 溜 行 程 为 用， 提高了薄煤层开采过程中的装煤效果， 还在一定程度上增加 了薄煤 ７ ５ ０ ｍ ｍ， 操作方 式为邻架 。 ２采煤机型号 的选择 层开采中的经济效益。 ５结 语 ２ ． １在倾斜极薄煤层开采过程中， 为了适应薄煤层综采工作面中煤 层底板出现的起伏变化 ， 应当选取牵引力大， 爬坡能力强 ， 整机长度较 在极薄煤层 大倾角 工作 面使用 ＭＧ １ Ｏ ４ ０ ＿ Ｂ ｗ１型采煤 机配 短、 整机机身较 矮的采煤机 。 Ｓ Ｇ Ｚ － － ６ ３ ０ ／ ２ ６ ４ 型中双链刮板输送机和 Ｚ Ｑ Ｙ ２ ８ ０ ０ ／ ０ ６ ． ９ ／ １ ４ ． １ 型大倾角掩护 ２ ． ２在倾 斜极 薄煤层 开采 过程 中 ， 应选用 多 电机横 向布置 ， 机械 传 式液压支架 ； 运巷用 Ｓ Ｄ － － ８ ０ 型胶带输送机 ， 构成—套大倾角极薄煤层综 动系 统各 自独立 ， 过 滤器 、 马达和 油泵外 置便 于维护 、 检修； 机 身主体 为 采工作面的成套设备 ， 配置合理， 使用效果良好 。 从使用情况看， 煤层平 个箱体 ， 无 对接面 的采煤 机。 均厚度
综采工作面“三机”设备配套关系
综采工作面的设备配套关系综采工作面成套设备主要由采煤机、刮板输送机、液压支架、桥式装载机、可伸缩胶带机、乳化液泵站与移动变电站、开关群以及控制、通讯和照明系统等组成，必要时还需配有液压安全绞车及电站、小水泵等辅助设备。
综采设备的重点是工作面“三机”——采煤机、刮板输送机和液压支架的配套。
滚筒采煤机、刮板输送机和液压支架相互之间有着密切的联系。
滚筒采煤机以输送机机槽为轨道，沿工作面运行割煤，其自身无进刀能力，只有与推移输送机工序相结合才能进刀；而输送机自身无前移能力，只有与液压支架相配合，才能完成推移动作；液压支架也要借助输送机完成移架动作。
因此，要想充分发挥综采设备的效能，采煤机、刮板输送机和液压支架之间在性能参数、结构参数，工作面空间尺寸以及相互连接部分的形式、强度和尺寸等方面必须相互配合。
1、综采工作面“三机”几何关系的配套采煤机、刮板输送机和液压支架的配套尺寸关系如图从安全角度出发，支架前柱到煤壁的无立柱空间距离R应越小越好，其尺寸组成如下;F=B+e+G+b+x式中B－截深，即采煤机滚筒的宽度；e－煤壁与铲煤板之间的空隙距离，为了防止采煤机在输送机弯曲段工作时滚筒切割铲煤板，此间空隙距离e=100－200mm;x－立柱斜置产生的水平增距，它可按立柱最大高度的投影计算；G－输送机的宽度，其组成为G=f+s+a,其中f为铲煤板的宽度，一般为150－240mm；s为输送机中部槽的宽度，由输送机的型号确定；a为电缆槽和导向槽的宽度，通常为360mm;b－前柱与电缆槽之间的距离，为了避免输送机倾斜时挤坏电缆和司机的操作安全，通常此距离应大于200－400mm.由于底板截割不平，输送机产生偏斜，为了避免采煤机滚筒截割到顶梁，支架梁端与煤壁应留有无支护的间隙D，此处间隙约为200－400mm。
煤层薄时取最小值，厚时取最大值。
则从前柱到梁端的长度L应为：L=F-B-D-x根据上述尺寸配套计算，对长梁结构支架的最小长度为2m左右。
煤矿综采工作面“三机”配套技术分析
科学与信息化2020年9月下 107
工业与信息化
TECHNOLOGY AND INFORMATION
它们间的连接位置设置以及性能强度相适应。 （5）液压支架的移架速度与采煤机的割煤速度相适应。 （6）刮板输送机、液压支架的防倒、防滑性能与煤层倾
角大小相适应。 （7）采煤机的采高与液压支架的高度相适应。 （8）采煤机滚筒宽度及截深与液压支架的步距相匹配。 （9）采煤机的摇臂与刮板机的匹配：刮板机的机头链轮
通过调查研究掌握详细的地质资料和采煤工艺，是搞好综 采设备选型配套的基础，设计研制新的机械设备，可以通过协 商，调整结构尺寸和性能参数，达到配套的要求。
1.1 地质条件配套 影响地质条件匹配的因素有：①煤层厚度：影响支架的结 构空间、伸缩比和支护强度。对薄煤层而言，影响采煤机的是 最大结构高度和采高。②煤层倾角：影响系统的稳定性，当倾 角＞10°，采煤机和支架要有防滑装置；当倾角＞16°时，输 送机要有防滑装置。③煤层硬度：硬度小（f≤2）的煤层，应 当选用较大截深的采煤机，双中链的刮板输送机；硬度大（f＞ 2）的煤层，应当选用大功率和截深较小的采煤机，优先选用双 边链或中双链刮板。④顶底板条件：顶底板的稳定性决定着液 压支架的支护强度和架型。在顶板不稳定的条件下，应选用截 深较小的采煤机，槽宽较窄的刮板输送机；在底板抗压强度不 同时，支架的底座形式，刮板槽宽应与煤机底托架的形式相匹 配。⑤底板比压：底板比压影响液压支架底座形式和面积。底 板较软，承受比压较小，使支架前端比压增大，应选用整体闭 式底座。 1.2 开采工艺配套 根据地质条件及煤层赋存条件确定一次采全高、放顶煤、 分层开采方式。当煤层可放性好通常选用放顶煤开采工艺，而 影响可放性的主要因素有煤的厚度、煤层硬度及其裂隙发育程 度、开采深度、煤层夹矸厚度和岩性、顶板条件及煤层开采技 术条件等。 1.3 生产能力配套 工作面生产能力取决于采煤机落煤能力。要保证工作面高 产，刮板输送机、转载机、可伸缩带式输送机等设备的输送能 力就要大于采煤机落煤能力，液压支架移架速度就要满足采煤 机割煤、落煤、装煤的工作速度要求。工作面“三机”生产能 力配套按下列步骤校核： （1）确定工作面所需要的生产能力。在确定工作面生产 能力时应考虑如下因素：①同类综采设备在生产中的实际生产 能力；②所选设备能够保证实现的生产能力；③考虑到投资、 效益及矿井发展计划所需要的生产能力。 最终，工作面所需的 生产能力以工作面的小时生产能力为基础。
“三软”条件下薄煤综采工作面三机配套实际应用浅析
“三软”条件下薄煤综采工作面三机配套实际应用浅析摘要：正确选择三机配套对实现薄煤综采工作面高产高效起着至关重要的作用，章村矿针对工作面实际情况对此进行了长期的研究与生产实际应用，合理的选用了MG2×160/710-AWD采煤机、ZY3200-10/19掩护式支架和SGZ-730/264型刮板输送机，很好的解决了“三软”条件下薄煤开采难题，为薄煤综采高产高效打下了坚实的基础。
关键词：三机配套薄煤综采高产高效三软1 章村矿薄煤综采工作面概述章村矿2下2408工作面煤层厚度0.8～1.5 m，平均1.2 m，属稳定薄煤层；含稳定夹矸一层，煤层结构为0.2（0.1）0.9/1.2；工作面切眼全长145 m，运输巷全长1078 m，运煤巷全长1010 m，受地质条件限制，工作面自然坡度为15～20 °，平均达18 °，工作面顶底板情况见表1。
2 工作面三机配套选型该薄煤综采工作面顶板软、底板软、煤层软（以下称“三软”），受工作面空间限制，对于设备选型要求较大，首先要求各台设备所占空间尽可能的小，其次要求支架具有较高的支护强度，具备克服顶底板软的特点，而且要求各台操作简单尽量实现智能化。
通过对多家相关设备公司考察及现场应用情况的了解，并结合本工作面的时间情况，确定了适合该工作面三机设备：选用MG2×160/710-AWD型电牵引采煤机、ZY3200/10/19型液压掩护式支架及SGZ730/264型工作面输送机。
此外，为减少工人劳动强度及提高生产效率，液压支架安装了北京天玛公司生产的SAC电液控制系统。
三机设备主要参数如下。
1）MG2×160/710-AWD型电牵引采煤机主要技术参数采高：1.2～2.3 m电机功率：710 kW截深：630 mm摇臂中心距：6450 mm倾角：≤40 °滚筒直径：1.0 m机面高度：853 mm牵引速度：0～7.6～12.6 m牵引方式：无链电牵引2）液压支架的主要技术特征：高度：1.0～1.9 m初撑力：2400 kN工作阻力：3200 kN适用煤层倾角：≤25 °支护强度：0.5 MPa左右底板比压：1.538～1.7 MPa操作方式：上临架操作3）工作面刮板输送机主要技术参数：电机功率：2×132 kW输送能力：600 t/h刮板间距：920 mm链速：1.07 m/s中部槽尺寸：1500×690×283 mm紧链方式：闸盘紧链3 工作面三机配套优点3.1 采煤机采用销轨式无链牵引系统，牵引部与行走箱为两个独立的箱体，煤壁侧的平滑靴采用一支撑板与牵引部机壳联结，与工作面运输机配套性能好。
综采工作面三机配套的原则与技术应用分析
综采工作面三机配套的原则与技术应用分析发布时间：2022-10-08T01:12:14.600Z 来源：《工程建设标准化》2022年第11期作者：郭克强刘照辉刘晓磊[导读] 综采工作面三机配套主要是指采煤机、液压支架、刮板输送机之间的配套，郭克强刘照辉刘晓磊平煤股份二矿河南平顶山 467000摘要：综采工作面三机配套主要是指采煤机、液压支架、刮板输送机之间的配套，配套技术则指的是设备基础生产能力配套技术、设备结构安装配套技术等，其中设备生产能力配套相对比较简单，其设备核心重点则是设备安装结构的配套，为此，该技术对煤炭资源的开采和技术生产起到了决定性作用。
本文首先详细分析了三机的型号选择和配套原则，并以此为基础条件，进一步探讨了三机配套技术应用策略。
关键词：三机配套技术；液压支架型号；连接模式；刮板输送机引言在我国经济快速发展背景下，各个行业对于煤炭能源的总体需求随之增加，而对于煤炭能源开采质量水平和效率来说，其核心因素则是综采工作面运转层次，为此实际应用综采工作面时，需要利用三机配套技术，完成工作面最高开采数量。
1 三机型号选择原则 1.1 刮板输送机型号刮板输送机选择过程需要满足以下要求：第一，刮板输送机在型号选择上需要与实际工作面基础生产能力相互适应，为此选择时需要利用工作面所产生最大生产力量的1.2倍进行计算，最终获得参数作为标准。
第二，在运输机内部结果以及外部尺寸方面进行型号选择时需要考虑外界影响因素，并且输送机整体结构应该与工作面底板结构相互适应，而外部尺寸数据与采煤机机身、行走机构尺寸等相关方面都需要达到基础配置需求。
第三，还需要根据刮板输送机专业技术性和应用特点选择设备适合的长度。
1.2 液压支架型号液压支架型号选择过程中需要满足以下操作要求：第一，液压支架应用强度需要达到标准工作要求，比如：矿压相同或者更高矿压需求，由于岩石结构层挖掘和施工时，直接顶结构层与基础顶岩层实际进行移动过程中会产生较大的结构压力，为此需要液压支架初始结构支撑力与运转工作阻力相互适应和调整，以此作为基础条件有效控制移动参数量的具体范围，以此不断满足最小范围基础需求。
三软薄煤层综采工艺研究与应用
位于太原组的中上部， 平均厚度 １２ｍ 煤层赋存比较 ． ， ５ 稳定 ， 煤层直接顶为 ２４ｍ厚 的泥岩 ， 接底为厚 １６ ． 直 ．
ｍ
的粘土岩 ， 强度低 ， 遇水膨胀 ， 硬度系数 ｆ ２ ４ 煤 ＝ ，
层倾 角 ５ ７。由于 ７ 顶板硬 度较低 ， —。 煤 随采 随 冒， 不 易管理 ， 底板也 为泥岩 ， 较松软 ， 采用高档炮 采及 高档 普采经常产生 冒顶 、 支柱 钻底 ， 造成工作 面事故 ， 易 炮 采、 普采工艺支柱挂梁加上采用人工攉煤 ， 劳动强 工人 度大 ， 工作效率低 ， 因此考察一种优越的适合 ７ 煤地质 条件的采煤方 法势 在必行 。
４
互 舛 艇晨 技
２ ８ 第６ ０年 期 ０
三软 薄煤层 综采工 艺研 究与应 用
赵玉怀 贾世胜 董建飞 ， ，
（． １临沂矿 业集团邱集煤矿 ， 山东 齐河 ２３０；． 东科技大 学泰安Байду номын сангаас 区， ５００２山 山东 泰安 ２１０） ７００ 摘 要 邱集煤 ７层煤属 于典型 的“ Ｚ软薄煤层” 即其顶板 为泥岩 ， － ， 底板为粘 土岩， 之硬度较小 的７层媒 。 加 给开采 工作带来 一定 困难。借 鉴
枣庄矿 业集团公 司田陈煤矿在 薄煤层试用综采配套设备取 得的经验 ， 对邱集煤 ７层媒特 殊 的赋存 特点， 针 成功将该 综采 配套设备 应用于邱 集
煤 ７层媒 的开采 ， 取得 了良好的效果。 关键词 三软薄煤层 综采 回采工艺参数 中图分类号 ＂￣ ３２ １ ｒ ２． １ ５ 文献标识码 Ｂ 优化
ｈ ａ ｓ ｎ ． ｓ ａｓ ｒ ｉ ｃｌ ｒ ａ ｍｎ ｇ Ｔ ０ ｅｔｈ ｖ ｂ∞ ｂ ｉ ａ ｉ ｅｓ ｔ ｔ ａ ｐ ｋ ｇ ｑｌ Ｔ ｅ ｉ ｔｅ ｌ ｏｅ Ｔ ｉ ｃｕ ｓ ｏ￣ｄ￣ ｕ ｙ ｏ ｅ ｏ ｉｎ ． ｅ ｏｄ ｆ ｃ ａ ｅ ｏｔｎ ｄ ｒ ｅ ｓ ｆ ￣ ｇｔ ｎ ｅ ｃｌ ｉ ｉ Ｉ ｌ ｔ ｓ ｃｙ ｔ ｈ ｅ ８ｌ ｔ ｔｆ ｔ ｃ ｌ ｉ ｈ ｇ ｅ ｓ ｅ ｈ ａ ｅ ｂ ｍ ｎ ｏ ｏ ｎ ｈ ｙ ｈ ｉ ｃ ｎ ｅ ｉ ＨＩｕ ｄ ｎ ｐ Ｔａｃｅ ｏｌ ｉｅ ｆ ａｚ ａ ｏｌ ｉ ｎ ｒ ｐ ｏ８ ｎ７ ｉ ｉ ｏｌ ｉ ｃ ｒ ｎ ｏｔ ａ ｃ ｒｔ ｓ ｆｅｍ ７ ｉ ｈｎ ａ Ｍｍ Ｚｏ ｕｎ Ｃ ａ Ｍ ｎ ｇＧ ｕ ｔ ｅ ｌ ｄＱ￣ ａ Ｍｎ ａ ｏ ｉ ｎ Ｃ ｏ ｈｇ ｉ ｏ ， ａ ｊＣ ｅ ｃ ｄ ｇｔ ｈ ｃ ｒ ｔ ｉ ｉ ｆ ． ｅ ｈ ａ ｅ ｓｃ ０ ｌ ａ
综采工作面三机配套方案
综采工作面三机配套方案综采工作面的“三机”是指采煤机、液压支架、刮板输送机,是综采工作面的主要设备。
其选型首先必须考虑配套关系,选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。
1“三机”的选型原则1.1采煤机的选型原则(1)采煤机能适合的煤层地质条件,其主要参数(采高、截深、功率、牵引方式)的选取要合理,并有较大的适用范围。
(2)采煤机应满足工作面开采生产能力的要求,其生产能力要大于工作面设计能力。
(3)采煤机的技术性能良好,工作可靠,具有较完善的各种保护功能,便于使用和维护。
采煤机的实际生产能力、采高、截深、截割速度、牵引速度、牵引力和功率等参数在选型时必须确定。
实际生产能力主要取决于采高、截深、牵引速度以及工作时间利用系数。
采高由滚筒直径、调高形式和摇臂摆角等决定。
滚筒直径是滚筒采煤机采高的主要调节变量,每种采煤机都有几种滚筒直径供选择,滚筒直径应满足最大采高及卧底量的要求。
截深的选取与煤层厚度、煤质软硬、顶板岩性以及移架步距有关。
截割速度是指滚筒截齿齿尖的圆周切线速度,由截割部传动比、滚筒转速和滚筒直径确定,对采煤机的功率消耗、装煤效果、煤的块度和煤尘大小等有直接影响。
牵引速度的初选是通过滚筒最大切削厚度和液压支架移架追机速度验算确定。
牵引力是由外载荷决定的,其影响因素较多,如煤质、采高、牵引速度、工作面倾角、机身自重及导向机构的结构和摩擦系数等,没有准确的计算公式,一般取采煤机电机功率消耗的10%~25%。
滚筒采煤机电机功率常用单齿比能耗法或类比法计算,然后参照生产任务及煤层硬度等因素确定。
1.2液压支架的选型原则(1)液压支架的选型就是要确定支架类型(支撑式、掩护式、支撑掩护式)、支护阻力(初撑力和额定工作阻力)、支护强度与底板比压以及支架的结构参数(立柱数目、最大最小高度、顶梁和底座的尺寸及相对位置等)及阀组性能和操作方式等。
(2)选型依据是矿井采区、综采工作面地质说明书。
综采工作面“三机”智能化应用研究
综采工作面“三机”智能化应用研究摘要：科技在迅猛发展，社会在不断进步，综采工作面作为煤炭生产的关键环节，不仅关系到矿山灾害管理和工作面准备，还关系到采空区管理和井下后期管理。
综采工作面主要有三种机械，即采煤机、刮板输送机和液压支架，这三种机械的相互协同作用，对于保障煤矿井下安全、绿色生产尤其重要。
有些学者在应用层次上，对综采工作面智能化进行了探索，国内的广大研究人员通过各个层次的研究，为综采工作面智能化提供了或多或少的理论依据，这同时也符合了煤矿安全生产理念，提供了强有力的保障。
因此，本文在传统的“三机”配套、协同工作的基础上，展开了智能化应用。
笔者意在通过以上尝试，对综采工作面的智能化建设出一份力。
关键词：综采工作面“三机”智能化技术引言一直以来，煤炭开采效率、安全性和成本是煤矿企业关注的主要问题；同时，煤炭作为我国国民经济发展的主要动力，实现煤炭的安全高效开采对于经济发展和社会进步具有重要意义。
“智能化”是未来所有行业发展的趋势，煤炭行业也不例外。
实现煤矿综采工作面的智能化开采旨在根据工作面的地质条件、煤层条件以及瓦斯等情况，采用理论分析与实践经验相结合的方式实现对工作面煤层的智能化开采。
本文以实践生产为例对智能化开采涉及到的“三机”配套选型和智能化集中控制进行研究，并对实际应用效果进行评估。
1概述工作面的试验情况选取的煤炭试验矿井，其矿井性质是高瓦斯，具备4.72m3/t的相对瓦斯涌出数据和8.94m3/min的绝对瓦斯涌出数据，属于压力低且含量小的瓦斯程度，井田煤层的主采煤尘属于倾向性无自然发火，并具备爆炸性。
试验工作面具备较简单的水文地质，在+1085~+1155m范围的工作面地表，其开采水平可达+830m，其冲击地压方面不具备倾向性，基本保持在300m的埋深范围。
工作面试验区的主要采煤方法选择了长壁走向式，管理顶板全部采用垮落法，其采煤工艺是机械综合化，综采矿井工作面可以较好地开展主要是依靠优良的瓦斯地质环境。
综采工作面“三机”配套设备实例及预选方案
1.与采煤机成型配 套 2.输送量合理； 3.整机长度合理；
垂直弯曲：±2°
**
1.采高偏高，需要 局部破底回采； 2.机面高度相对较 高；
开采6煤，
崔家 面长设计 寨矿 150m左右， 井 采高3.0m左
右。
采高范围：1.9m-3.8m 过煤高度：600mm 滚筒直径：Φ2.0，Φ1.8，Φ1.6 。 滚筒截深：600mm 工作面倾角：≤15º 机面高度：1450m 卧底量：264-584mm 牵引速度：0-7.1m/min 整机重量：46T 输送量：最大生产能力1400t/h
过煤高度：600mm
滚筒直径：Φ2.0，Φ1.8，Φ1.6
。
滚筒截深：600mm
1.采高偏高；
工作面倾角：≤15º
2.机面高度相对较
机面高度：1460m
低；
下切深度：460mm
牵引速度：7.1m/min
整机重量：46.4T.
整机长度：180m
输送能力：750t/h 装机功率：2*200kw 链速：1m/s 型式：中双链 整机弯曲性能：水平弯曲：±1°
编类 号别
综采工作面“三机”配套设备实例及预选方案
三机型号
产地 （设计）
液压支架 ZY3200/13/32(K)两柱掩护支架 天地科技
方 案 一
成型 配套
采煤机
MG160/390-WD
鸡西煤机
输送机
SGZ630/220
宁夏奔牛
液压支架 ZY3200/13/32(K)两柱掩护支架 天地科技
采煤机
方 案 二
成型 配套
MG300/700-WD
煤矿综采工作面“三机”设备选型与配套
煤矿综采工作面“三机”设备选型与配套摘要:综采工作面通常所说的“三机”是指刮板运输机、顺槽转载机、顺槽破碎机。
综采工作面“三机配套”包括生产能力的配套和安装结构的配套两方面的内容。
生产能力的配套相对来说比较简单,而安装结构的配套对于采煤工作面的正常生产起着至关重要的作用。
综采工作面“三机配套”的安装结构方面的配套就是要确定三机与采煤机、液压支架几何关系,也就是要确定他们的搭配尺寸,以使三机设备的整体效能达到最佳。
关键词:综采工作面;采煤机;液压支架;刮板输送机通过多年的实践经验告诉我们,对于综采工作面的“三机”与采煤机、液压支架的合理科学配套问题,关系到煤矿综采工作面正常生产的重要前提。
只有科学、合理的配套采煤机和液压支架,使它们之间在生产能力、设备性能、设备结构、空间尺寸以及相互连接部分,在形式、强度和尺寸等方面都顺畅、合理,并互相匹配好,才能保证各设备正常运行,实现工作面高产高效的生产。
一、综采工作面“三机配套”概述煤矿综采工作面三机主要设备包括刮板输送机、顺槽转载机、顺槽破碎机。
目前,国内“三机”生产厂家众多,型号规格各不相同,形成综采设备配套的多种多样。
而正常做“三机配套”的设计只注意了适应煤层地质条件、生产能力的配套、“三机”配套中名义尺寸的配合,而往往忽略在“三机配套”中一些细节尺寸的设计,造成了综采设备在使用过程出现故障率高、矿产资源损失高等不足而影响生产。
现就“三机配套”过程中的一些细节问题进行探讨,保证了设备配套恰当从而使设备的效能得到最充分利用。
二、“三机”的选型原则2.1刮板运输机选型刮板运输机是综采工作面实现机械生产的重要设备之一,针对刮板运输机工况条件恶劣,负载情况复杂等问题,实现综采工作面机械化生产是煤炭行业发展的必然趋势之一,作为工作面必不可少的重要设备,刮板运输机担负着煤炭运输的艰巨任务,同时配合采煤机、液压支架等配套设备,以实现工作面破、装、运、支等采煤工序的连续作业。
采煤工作面三机配套工作原理及应用
采煤工作面三机配套工作原理及应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!采煤工作面三机配套工作原理及应用一、引言在煤矿开采过程中，为了提高采煤效率和安全性，三机配套技术应运而生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“三软”条件下薄煤综采工作面三机配套实际应用浅析
摘要：正确选择三机配套对实现薄煤综采工作面高产高效起着至关重要的作用，章村矿针对工作面实际情况对此进行了长期的研究与生产实际应用，合理的选用了mg2×160/710-awd采煤机、
zy3200-10/19掩护式支架和sgz-730/264型刮板输送机，很好的解决了“三软”条件下薄煤开采难题，为薄煤综采高产高效打下了坚实的基础。
关键词：三机配套薄煤综采高产高效三软
中图分类号：td823 文献标识码：a 文章编号：1674-098x（2012）12（c）-0-02
1 章村矿薄煤综采工作面概述
章村矿2下2408工作面煤层厚度0.8～1.5 m，平均1.2 m，属稳定薄煤层；含稳定夹矸一层，煤层结构为0.2（0.1）0.9/1.2；工作面切眼全长145 m，运输巷全长1078 m，运煤巷全长1010 m，受地质条件限制，工作面自然坡度为15～20 °，平均达18 °，工作面顶底板情况见表1。
2 工作面三机配套选型
该薄煤综采工作面顶板软、底板软、煤层软（以下称“三软”），受工作面空间限制，对于设备选型要求较大，首先要求各台设备所占空间尽可能的小，其次要求支架具有较高的支护强度，具备克服顶底板软的特点，而且要求各台操作简单尽量实现智能化。
通过对多家相关设备公司考察及现场应用情况的了解，并结合本
工作面的时间情况，确定了适合该工作面三机设备：选用mg2×160/710-awd型电牵引采煤机、zy3200/10/19型液压掩护式支架及sgz730/264型工作面输送机。
此外，为减少工人劳动强度及提高生产效率，液压支架安装了北京天玛公司生产的sac电液控制系统。
三机设备主要参数如下。
3 工作面三机配套优点
3.1 采煤机
采用销轨式无链牵引系统，牵引部与行走箱为两个独立的箱体，煤壁侧的平滑靴采用一支撑板与牵引部机壳联结，与工作面运输机配套性能好。
机组机身由五段组成，采用液压拉杠和高强度螺栓联结为一个刚性整体，无底托架，增加了过煤空间高度，摇臂支承座受到的截割阻力、调高油缸支承座受到的支反力、行走机构的牵引反力均由牵引部箱体承受，机身较短，适用于薄煤综采工作面。
摇臂采用弯摇臂，加大了装煤空间，摇臂行星头采用四组行星轮结构，齿轮强度和轴承寿命高。
摇臂设有齿式离合器及扭矩轴机械保护装置，可以实现离合滚筒及电机、机械传动系统过载保护。
摇臂行星头油池和摇臂身油池隔离，为两个独立的润滑油池，可以保证滚筒位于任何位置时，行星机构部分都能得到良好的润滑。
该机组采用先进的plc控制，全中文液晶显示系统，具有简易智能监测系统、保护齐全、查找故障方便的特点。
机组控制系统完备，具有手控、电控、无线摇控多种操作方式，
可以在采煤机中部或两端操作，可单人操作或双人同时操作。
3.2 支架
由于工作面直接顶顶板岩层裂隙发育、破碎，抗压强度指数较低，一旦失去支撑容易发生冒顶事故，因此该工作面采用先进的掩护式支架，并在支架上安装了侧护板，可以有效防止顶板事故。
工作面支架还安装了国内先进的sac电液控制系统，具有以下优点。
（1）可以将液压支架的降架、拉架、升架、推移前部输送机、拉后部输送机、收护帮板、伸护帮板、喷雾洒水及放顶煤等动作由原来的人工手动操作改为程序化控制，能够与高效采煤机相匹配加快工作面推进速度，显著提高采煤工作面的生产效率。
（2）实现跟机自动化作业、降低工人的劳动强度，改善工人的劳动条件、减少工作面的操作人员。
（3）可实现多架同时推输送机并可定量推进，保证输送机缓慢弯曲，避免中部槽连接处产生过大的应力，延长输送机的寿命，同时可以保护工作面输送机的平直性，实现工作面的平直推移。
（4）易于实现带压移架，对于保护顶板的稳定性和防止冒顶事故非常有利。
3.3 工作面刮板输送机
输送机拔链器安装在机头架前方槽内，以便链环从链轮处脱开，当更换拔链器时，拆除舌板即可更换，具有不拆卸链轮的优点。
输送机机头、机尾部分各设有一节抬高槽，可以保证输送机的卸载高
度，解决了过去工作面清理机尾浮煤的问题，大大降低了工人劳动强度，提高了工作面推进率。
4 工作面实际应用情况
2下2408工作面自2012年6月试生产至今每班循环最少5个，最多可达10个，平均8个循环，截止2012年11月底，共产原煤42万 t，并在11月创下了薄煤综采月产11.1万 t的公司纪录。
工作面回采期间通过研究调查，在底板松软、不实，移架易钻底的情况下，正常循环过程中移架时采用钢梁吊支架底座，待底座离开底板时，再进行拉架操作，这样操作可使支架与顶板接实严密，可以有效减少支架的钻地量。
在顶板及其破碎带压移架的情况下，移架过程中及其容易掉落，研究发现在实际移架操作中，先对支架进行降架操作，待支架与顶板出现0.1 m的间隙时，再进行升架操作，压力控制在10.0 mpa以下时，可进行带压移架，能有效避免了因顶板破碎出现掉渣现象。
该工作面机械化程度高，大大降低了工人的劳动强度，减少了支护材料的使用，节约了生产成本，实现了“三软”条件下薄煤综采高产高效。
参考文献
[1] 王国法.液压支架技术[m].北京：煤炭工业出版社，1999.
[2] 盛国君.薄煤层综采的综合创新技术[j].煤炭学报，2007，32（3）.
[3] 张建，马良慧，丁小敏.砚北煤矿厚煤层综放面液压支架选
型与应用[j].煤炭科学技术，2011（11）.
[4] 刘锦荣.大同矿区薄煤综采设备配套与开采实践[j].煤炭科学技术，2011（11）.
[5] 苗青，薄煤层开采设备技术探讨[j].河北能源职业技术学院学报，2007，7（12）.。
