建筑结构检测与鉴定59102
第二章-建筑结构的检测与鉴定程序ppt课件
鉴定单元是指根据被鉴定建筑物的构造特点和承重 体系的种类，而将该建筑物划分成一个或若干个可以 独立进行鉴定的区段，每一区段为一个鉴定单元，一 般来说一个鉴定单元可按一个建筑物划分。
整理版课件
23
2.6 鉴定报告
鉴定报告内容 (1)建筑物概况； (2)检测和鉴定目的、范围和内容； (3)检测结果及损坏原因分析； (4)鉴定评级和主要结论(包括对结构寿命的评估)； (5)改造或加固的建议； (6)附件(检测报告等)。
其他
用途变更
历史
改、扩建
使用条件改变 委托方陈述
地质勘探 施工记录 设计变更 设计计算书 是否进行过检测
设施
屋顶水箱 电梯 其他
修缮 灾害
鉴定方意见 主要问题
双方达成的共识(包括对鉴定目的、要求、范围和主要内容的确定)
建筑物平面示意图
鉴定单位:
鉴定负责人:
记录:
整理版课件
8
2.4 编写检测方案
1、检测方案内容
整理版课件
25
鉴定报告中应说明：对建筑物(鉴定单元)或其组成部 分(子单元)所评的等级，仅作为技术管理或制订维修 计划的依据，即使所评等级较高，也应及时对其所 含的cu级、du级构件(含连接)及Cu级、Du级检测项 目采取措施。
整理版课件
26
小结及思考题
本章小结
1、一般建筑结构检测从接受委托到提交检测、鉴定报告的 各个阶段均必不可少。对于特殊情况的检测，则应根据建筑 结构现场检测的目的确定其检测程序和相应的检测内容。 2、检测方案的确定应根据检测目标、检测目的的不同进行 区别对待。
3
2.2 委托
(3)主要设计和施工资料。包括设计计算书、施工 图、地质勘察报告、全部竣工资料(包括开、竣工报 告、材料合格证及检测报告、混凝土配合比及其强 度检测报告、质量验收记录、设计变更、施工记录、 隐蔽工程验收记录及竣工图等)、地基沉降观测记录 等。
建筑结构检测与鉴定
建筑结构检测与鉴定郑州大学现代远程教育《建筑结构检测与鉴定》课程考核要求说明：本课程考核形式为提交作业，完成后请保存为WORD 2003格式的文档，登陆学习平台提交，并检查和确认提交成功（能够下载，并且内容无误即为提交成功）。
一．作业要求1.计算题可参考相关教材、标准、规范和规程，应有完整的计算过程。
2.实习报告提交提纲即可，但提纲内容应简单、具体。
3.请独立自主完成作业。
二．作业内容1.问答题(每题5分，共30分)(1)哪些情况下需要对建筑结构进行检测与鉴定？答：1.对在建或既有结构出现缺陷或异常或对质量存疑的；2.受灾后的结构如（火灾、地震、爆炸、撞击等）；3.工程改扩建、加固等施工工程；4.达到设计使用年限且还要继续使用的工程.(2)致建筑结构存在缺陷或损伤的因素主要有哪些？答：1）、材料选配不当；2）、施工违反操作规程；3）、结构或构件受力与变形超越材料强度或允许值；4）、环境因素。
(3)砌体结构检测的主要内容有哪些？答：强度、外观质量、尺寸偏差、内部缺陷、钢筋配置。
(4)建筑结构检测类型有哪些？答：1）建筑结构工程质量检测，针对新建工程施工和通过验收不满两年两个阶段；2）既有建筑结构性能检测，针对建成两年以上且投入使用的工程。
(5)安全性鉴定划分为几个层次？每层次分别是什么？每层次分几级？答：安全鉴定划分为三个层次，每层次分别为：构件、子单元、鉴定单元；每层次分四级：au、bu、cu、du；Au、Bu、Cu、Du；Asu、Bsu、Csu、Dsu 。
(6)A类砌体结构房屋的抗震鉴定分几级？其主要内容各是什么？答：A类砌体结构房屋的抗震鉴定分一级和二级。
内容是：1、一级鉴定：以宏观控制和构造鉴定为主进行综合评价的鉴定。
2、二级鉴定：以抗震验算为主，结合构造影响进行综合的鉴定2.分析题（10分）下图是砌体结构产生的裂缝，分析其产生裂缝的主要原因。
答：由图可以看到，这些裂缝属于斜裂缝。
.斜裂缝一般发生在建筑物纵墙的两端，或建筑物的中部以及建筑物的阳角。
建筑结构检测、鉴定与加固第2章——混凝土结构的检测
2.1.1 检测的作用和意义
主要材料、重要构件
——
为了保证工程质量
施工质量存在问题
） ——
为是否能使用、是否需要加固、 怎样加固提供依据 检测受灾程度，判别是否需要加 固、怎样加固 了解材料性能的变化、
4
建筑物受灾
——
5
年代久远、恶劣环境下
——
6
年限久远的危房，原 设计资料不全
——
对建筑全面调查和检测
2.i(i=1~10)/10 • 2)与水平方向成a角度：Ｒｍ＝Rm+Ｒaa
——————————————————
引言： 由于需要考虑在浇筑后，存在缺陷，对于将来的上部结构存在 很大的影响。故，施工工程完毕后，除了检测单桩承载力特定值
2.4.2超声波法测定混凝土强度
2.2.2 裂缝检侧
——————————————————
观察裂缝分布和走向，并绘制裂缝分布图.
危害裂缝：受力裂缝、温度裂缝、地基不均匀沉降引起的裂缝
2.2.2 裂缝检测
——————————————
裂缝宽度观测仪
2.2.3 结构变形检测 ——————————————————
•
结构变形有许多类型：
混凝土结构的受拉区通常都要配置抗拉强度较高的钢筋。
• 因此混凝土结构的损坏，既包含混凝土的风化和侵蚀，又 包含了钢筋的锈蚀，在多数情况下，钢筋的锈蚀更为突出。
2.3.1混凝土结构中钢筋的锈蚀机理
——————————————————
混凝土保护层具有防止钢筋锈蚀的保护作用，这是因为混凝
土中水泥水化产物的碱性很高，pH值为12 ---13，在这种
6.钢筋的锈蚀
——————————————————
建筑结构检测、鉴定加固课件
评估结构在受到外力作用时，抵抗 变形的能力。
结构可靠性评估
结构可靠性是指在规定的时间内和规 定的条件下，结构实现预定功能的能 力。评估结构可靠性需要考虑结构的 安全性、适用性和耐久性。
结构可靠性评估需要考虑各种可能出 现的自然灾害、人为因素等偶然事件 的影响，以及结构的可修复性和可替 换性等因素。
结构可靠性评估包括对结构的承载能 力、刚度、稳定性等性能指标的评估， 以及对结构材料、连接、基础等方面 的评估。
结构耐久性评估
结构耐久性是指在正常使用和维护条件 下，结构能够维持其预定功能的时间。 评估结构耐久性需要考虑结构的材料性 能、环境因素、使用条件等因素的影响。
结构耐久性评估需要考虑结构的防腐、 防锈、防水、保温等方面的措施和维护 状况，以及结构的损伤和老化等因素。
随着科技的发展，新的检测、鉴定和加固 技术将不断涌现，提高建筑结构安全性和 耐久性。
利用人工智能、大数据和物联网等技术， 实现建筑结构的智能化检测、鉴定和加固 ，提高工作效率和准确性。
绿色与可持续发展
标准化与规范化
未来建筑结构检测、鉴定和加固将更加注 重环保和可持续发展，减少对环境的影响 ，同时满足建筑结构的性能需求。
加固施工
采用体外预应力加固法 对桥梁的主梁进行加固 ，同时对桥墩进行加固
处理。
施工要点
在施工前进行详细的结 构检测，确定加固范围 和方案；施工过程中应 严格控制施工质量，确 保加固效果；在施工过 程中应采取必要的安全 措施，确保施工安全。
加固效果
加固后桥梁的承载能力 得到显著提升，能够满 足日益增长的交通需求 ；同时，加固施工对桥 梁的通行影响较小，保
04
对检测数据进行处理和 分析，为建筑结构的鉴 定和加固提供依据。
(完整版)建筑结构检测、鉴定与加固-教学大纲
《建筑结构检测、鉴定与加固》课程教学大纲Detection，Identification and Strengthening of Building Structures一、课程基本信息1、课程类别：专业基础课/必修课2、课程学时：总学时723、学分：34、适用专业：土木工程5、考核方式：考试6、大纲执笔：(土木工程教研室伍宜胜)7、制定(修订)时间：2011年8月二、课程教学目的通过学习，了解各种结构材料强度的主要检测方法，初步掌握结构损伤的诊断方法，并学会选择合适的加固方法对结构进行加固设计。
三、课程教学的基本要求（1）通过对本课程的学习，学生应该熟悉几种主要结构构件材料强度检测的方法及判别检测结果的可信度；（2）通过对本课程的学习，学生应该掌握几种结构损伤的诊断方法，并了解较为复杂的工程实例的分析思路；（3）通过对本课程的学习，学生应该掌握两、三种主要结构加固方法的计算和构造要求，并了解其他常用加固方法。
四、课程主要内容和学时分配主要内容：1 绪论1.1 建筑结构检测、鉴定与加固的必要性、原因及发展概况1.2 建筑结构加固与改造的工作程序和基本原则1.3 “建筑结构检测、鉴定与加固”课程的学习方法2 混凝土结构的检测2.1 概述2.2 混凝土结构的外观及裂缝和变形检测2.3 混凝土结构的损坏机理2.4 混凝土强度的检测2.5 混凝土耐久性的检测3 砌体结构的检测3.1 砌体的损坏机理3.2 砌体结构检测的一般原则3.3 原位轴压法3.4 扁顶法3.5 原位单剪法及原位单砖双剪法3.6 推出法3.7 筒压法4 建筑地基基础的检测4.1 建筑地基基础检验与监测的一般要求4.2 地基承载力的检测4.3 桩基静载试验和动测技术4.4 深基坑工程监测5 建筑结构的可靠性鉴定与评估5.1 建筑结构可靠性鉴定与评估的一般方法、程序及评定等级5.2 工业建筑结构的可靠性鉴定5.3 民用建筑可靠性鉴定6 钢筋混凝土受弯构件承载力加固6.1 钢筋混凝土梁、板承载力不足的原因及表现6.2 预应力加固法._6.3 改变受力体系加固法6.4 增大截面加固法6.5 增补受拉钢筋加固法6.6 粘贴钢板加固法6.7 承载力加固的其他方法7 钢筋混凝土受压构件加固7.1 混凝土柱的破坏及原因分析7.2 增大截面法加固混凝土柱7.3 外包钢加固混凝土柱7.4 柱子的预应力加固法8 混凝土屋架的加固8.1 混凝土屋架常见问题及原因分析8.2 混凝土屋架的加固方法及工程实例9砌体结构加固9.1 检查10 钢结构的加固10.1 概述10.2 钢结构加固方法10.3 增加截面加固发的计算10.4 连接的加固11 既有建筑物地基基础的加固11.1 概述11.2 建筑物地基基础的加固12 建筑物的纠偏技术12.1 建筑物倾斜原因及纠偏原则12.2 迫降纠偏法12.3 顶升纠偏法13 建筑物的迁移13.1 建筑物迁移技术的发展概况13.2 建筑物迁移的意义13.3 建筑物的迁移技术14 建筑物的抗震鉴定与加固14.1 概述14.2 现有建筑的抗震鉴定14.3 现有建筑地基基础抗震加固的技术要点14.4 现有建筑结构抗震加固技术要点15 建筑结构加固新技术、新工艺简介15.1 碳纤维复合材料加固混凝土结构技术及施工要点15.2 植筋技术在混凝土结构加固改造中的运用研究15.3 喷射混凝土及施工工艺15.4 膨胀混凝土15.5 防锈混凝土学时分配：五、课程各教学环节要求本课程利用课下时间安排学生观摩部分试验仪器，若条件允许可到施工现场学习。

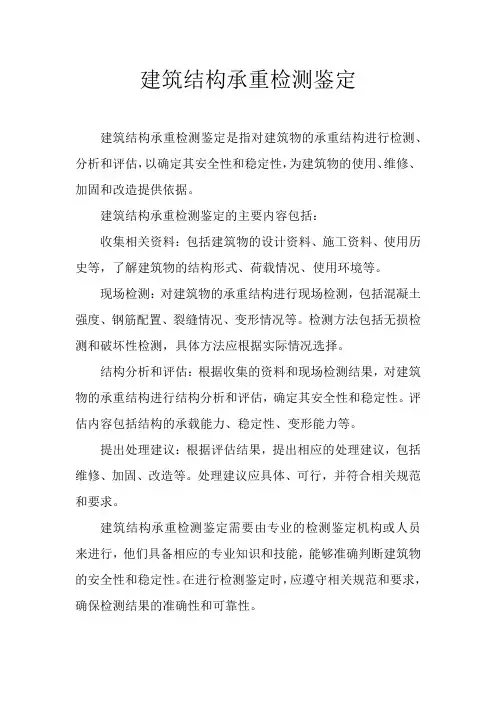

建筑结构承重检测鉴定
建筑结构承重检测鉴定
建筑结构承重检测鉴定是指对建筑物的承重结构进行检测、分析和评估，以确定其安全性和稳定性，为建筑物的使用、维修、加固和改造提供依据。
建筑结构承重检测鉴定的主要内容包括：
收集相关资料：包括建筑物的设计资料、施工资料、使用历史等，了解建筑物的结构形式、荷载情况、使用环境等。
现场检测：对建筑物的承重结构进行现场检测，包括混凝土强度、钢筋配置、裂缝情况、变形情况等。
检测方法包括无损检测和破坏性检测，具体方法应根据实际情况选择。
结构分析和评估：根据收集的资料和现场检测结果，对建筑物的承重结构进行结构分析和评估，确定其安全性和稳定性。
评估内容包括结构的承载能力、稳定性、变形能力等。
提出处理建议：根据评估结果，提出相应的处理建议，包括维修、加固、改造等。
处理建议应具体、可行，并符合相关规范和要求。
建筑结构承重检测鉴定需要由专业的检测鉴定机构或人员来进行，他们具备相应的专业知识和技能，能够准确判断建筑物的安全性和稳定性。
在进行检测鉴定时，应遵守相关规范和要求，确保检测结果的准确性和可靠性。
建筑结构检测鉴定方案
建筑结构检测鉴定方案建筑结构检测鉴定方案为了确保建筑结构的稳定性和安全性，对建筑物的结构进行定期检测和鉴定是至关重要的。
本方案旨在提供一种科学合理的建筑结构检测和鉴定方法，以保证建筑结构的可持续使用。
一、检测范围与周期1.1 检测范围建筑结构检测包括建筑物的主体结构、承重墙、梁柱、楼板等重要组成部分。
同时，也包括建筑物的外部装饰装修层面，如幕墙、外墙砖等。
此外，还应对建筑物的基础进行检测，以确保整体结构的稳定性。
1.2 检测周期建筑结构的检测周期应根据建筑物的年限、使用情况以及地理环境等因素进行合理确定。
一般情况下，建筑物的结构检测建议每2-3年进行一次，大型公共建筑或具有特殊使用功能的建筑如医院、体育馆等则建议每年进行一次。
二、检测方法与技术2.1 检测方法建筑结构的检测方法主要包括目视检查、物理力学检测、无损检测等多种方式的综合应用。
目视检查是最基本的检测方法，通过肉眼观察建筑物的表面情况，寻找裂缝、变形等结构问题；物理力学检测则通过仪器设备对建筑物进行荷载试验、振动测试等，以评估结构的受力性能；无损检测则利用超声波、雷达等技术对建筑物进行材料成分、缺陷等进行探测。
2.2 检测技术建筑结构检测应借助先进的科技手段和技术设备，以确保检测结果准确可靠。
常用的检测技术包括数字图像处理技术、激光扫描技术、红外热成像技术等。
数字图像处理技术可以帮助快速分析和比对建筑物的变化情况；激光扫描技术可以实现对建筑物的三维建模，以体现结构的整体性；红外热成像技术则可以通过监测建筑物表面温度变化，发现隐患。
三、检测报告与应对措施3.1 检测报告建筑结构的检测报告应全面准确地记录检测的结果和结论，报告包括建筑物的整体情况、结构存在的问题、风险评估、评价与建议等内容。
同时，报告的语言应清晰简明，图表应准确清晰，以便理解和使用。
3.2 应对措施根据检测报告的结论和建议，对于检测中发现的问题，建筑物的责任方应立即采取相应的应对措施。
郑州大学现代远程教育《建筑结构检测与鉴定》
郑州大学现代远程教育《建筑结构检测与鉴定》课程考核要求说明：本课程考核形式为提交作业，完成后请保存为WORD 2003格式的文档，登陆学习平台提交，并检查和确认提交成功（能够下载，并且内容无误即为提交成功）。
一．作业要求1.计算题可参考相关教材、标准、规范和规程，应有完整的计算过程。
2.实习报告提交提纲即可，但提纲内容应简单、具体。
3.请独立自主完成作业。
二．作业内容1.问答题(每题5分，共30分)（1）哪些情况下需要对建筑结构进行检测与鉴定？（2）应从哪几个方面完整描述混凝土结构上的裂缝形态？其中最重要的是哪个方面？（3）混凝土结构检测的主要内容有哪些？（4）建筑结构检测类型有哪些？（5）混凝土结构构件安全性鉴定有哪几个检查项目？（6）什么是建筑的后续使用年限？2.分析题（10分）分析下图混凝土构件产生裂缝的原因。
3. 计算题（30分）某框架柱回弹记录如下表框架柱回弹记录表框架柱平均碳化深度为6.0mm ，试计算框架柱混凝土强度推定值。
提示：（1）参考《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011；（2）测区平均回弹值R 、平均碳化深度d 与测区强度换算值ccu f 的关系曲线（泵送混凝土）为：ccuf = )0173.0(9400.110034488.0d R -； （3）测区强度换算值的平均值计算公式：∑==n i ci cu f f n m c cu1,1（4）构件测区强度换算值标准差计算公式：1)()(122,--=∑=n m n fs ni f c icu c cuc cu（5）构件混凝土强度推定值计算公式： c cuc cuf f e cu s m f 645.1,-=4．实习报告（30分）到建筑工程质量检测鉴定机构或在建工程现场实习，了解或参与相关检测鉴定工作，提交相应结构检测报告提纲。
提纲主要包含以下内容（每项内容应简单、具体）：（1）工程名称；（2）检测项目；（3）检测方法；（4）检测仪器（设备、工具）、（5）检测依据；（6）抽检方案与数量；（7）检测结果；（8）检测结论。
建筑结构检测鉴定
5、计量抽样 在抽样检验的样本中，对每
一个体测量其某个定量特性的检 验方法。
(1LL)具((有)) 下1限, a的计量一次 抽 样01
29
具有下限的计量一次抽样检验方案的抽样 特征曲线
30
对于σ已知的正态分布，可解得
n
(u u ) 0 1
2
Kc
1u
u
0u
u
式中uα为为标准正态分布α的分位数 uß位=数-u1+β, u1-β为标准正态分布1-β的分
41
(2)对于下侧的检验法 1）计算统计量
μx ， s G’n =( μx－ x (1 ))/s 2)确定捡出水平ɑ，对于查表得出对 应n， ɑ的临界值G1－ ɑ （n） 3）当G’n> G1－ ɑ （n），则判断最 小值x 1为异常值，否则无异常值。
42
(3)对于双侧的检验法
1）计算
G n
，
G’n
9
2）该自行研究方法或引入方法在 对比试验的基础上，应扩展到实 际工程中进行验证，在验证有效 的基础上，应通过专家鉴定； 3）检测单位有检验细则； 4) 在检测方案中説明。
10
（五）建筑结构检测抽样方法
1 在《建筑工程施工质量验收统一标 准 》GB50300 － 2001 给出了检验批 质量检验的抽样方案是应根据检验 项目的特点在下列抽样方案中进行 选择的规定：
工程类级 第一 第二 第三
XK，2 28.6 25.5
25.2
XK，1 32.1 29.2
31.5
是否满足
满足
不满足 区间太大 按单个构
件评定
38
（六）检验批中异常数据的判断处理
1 依据标准 《正态样本异常值的判断和处理》 GB4883 2异常值定义
郑州大学远程教育《建筑结构检测与鉴定》
第一题、单项选择题（每题1分，5道题共5分）0、（本题空白。
您可以直接获得本题的1分）0、（本题空白。
您可以直接获得本题的1分）0、（本题空白。
您可以直接获得本题的1分）0、（本题空白。
您可以直接获得本题的1分）0、（本题空白。
您可以直接获得本题的1分）第二题、多项选择题（每题2分，5道题共10分）1、建筑结构检测与鉴定的必要性和意义A、验收规范的要求如GB50203、GB50204等。
B、在建或既有结构出现缺陷或异常或对质量存疑，需分析鉴定缺陷或异常原因，以便为下一步的处理提供技术依据。
C、处理受灾结构（火灾，地震，爆炸，撞击）和工程质量事故，弄清楚事故原因或受损程度或对结构安全的影响程度。
D、为工程概扩建、加固设计施工提供技术依据。
E、达到设计使用年限的结构，需进行检测鉴定后决定其去留。
F、适应经济建设快速发展的形势和满足社会大量的检测鉴定人才的需要。
2、完整描述混凝土结构上的裂缝形态A、裂缝发生在构件上的部位，裂缝的数量和疏密程度，裂缝的分布状态。
B、裂缝的表面宽度和长度，以及裂缝的深度。
C、裂缝的走向（竖向、横向、纵向、斜向、沿钢筋走向。
D、裂缝的形式（上宽下窄、下宽上窄、枣核型、八字型。
E、裂缝是表面裂缝、深度裂缝？是否有析出物？是否引起材料剥落。
F、裂缝随时间的发展。
G、直线还是曲线3、导致钢结构整体失稳的因素A、各种初始缺陷。
B、设计的整体稳定不满足。
C、足部受力构造措施不合理、D、施工支撑体系不够等均可导致失稳。
E、设计足部稳定不满足F、受力条件改变。
G、吊装吊点不当。
4、混凝土结构裂缝描述时最重要的是什么？如何测试？A、裂缝的宽度。
B、裂缝的长度。
C、裂缝的深度。
D、裂缝宽度用读数显微镜测量。
E、裂缝宽度用裂缝宽度比对卡测量。
5、影响混凝土结构耐久性的因素主要有A、混凝土碳化。
B、混凝土中氯离子的含量。
C、混凝土所处环境有害介质的含量。
D、混凝土的密实性。
第三题、判断题（每题1分，5道题共5分）1、混凝土碳化会导致结构耐久性下降正确错误2、混凝土中含过量的氯离子导致混凝土结构产生顺筋裂缝，钢筋周围混凝土空鼓。
建筑结构检测鉴定与加固工程结构检测技术
结构现场荷载试验
挠度和裂缝宽度检验
抗裂检验
承载力检验
结构现场静载试验的荷载
结构现场静载试验组织和实施
3.3 砌体结构检测
砌体结构的非破损检测
砌体强度检测—原位轴压法
原位轴压法
扁顶法
砌体取样法
块体和砂浆分别测定法
砂浆强度检测
电磁法检测钢筋直径和砼厚度
超声法检测裂缝深度 对于仍包裹在混凝土内的钢筋，检测其锈蚀程度常有裂 缝观察法、取样检测法和电位差法。 裂缝观察法：钢筋锈蚀部分的体积将膨胀为原来的2.2
倍，随着锈蚀的加剧，总体膨胀体积迅速增大，导致混凝土
保护层被涨开裂，梁、柱角部易受两个方向有害介质的侵 蚀，所以一般沿梁、柱角部纵向主筋首先出现顺筋裂缝，如
f aR 10
c cu b m
cdm
钻芯法
超声波法
拔出法
综合法
混凝土强度检测方法比较表
混凝土裂缝及内部缺陷检测
裂缝宽度检测
超声法检测裂缝深度
超声法检测两次浇筑混凝土的粘合质量
超声法检测内部缺陷
雷达法检测混凝土内部缺陷
混凝土碳化深度检测 碳化：混凝土中氢氧化钙在空气中二氧化碳作用下，生成碳 酸钙的现象。 检测方法：在混凝土构件表面钻出一个孔洞，或敲掉一个拐 角，吹净孔洞中残余的粉末，随后将酚酞酒精溶液滴于孔壁，观 察孔壁颜色的变化。溶液本为无色，遇碱性变红色。当孔壁上的 溶液仍均为无色时，表明孔底未穿透碳化层，需增大孔深再测， 直到孔壁深部变成红色，外部仍为无色，测量变色分界线的深度， 即为该处混凝土的碳化深度。
通过试验方法来获取标准结构性能的相关参数， 不对结构造成损伤。 对于新建结构，目的包括验证工程质量，处理 工程事故，评估新结构、新材料和新工艺的应 用等。
建筑结构检测与鉴定
郑州大学现代远程教育《建筑结构检测与鉴定》课程考核要求说明:本课程考核形式为提交作业,完成后请保存为WORD 2003格式的文档,登陆学习平台提交,并检查与确认提交成功(能够下载,并且内容无误即为提交成功)。
一．作业要求1、计算题可参考相关教材、标准、规范与规程,应有完整的计算过程。
2、实习报告提交提纲即可,但提纲内容应简单、具体。
3、请独立自主完成作业。
二．作业内容1、问答题(每题5分,共30分)（1）哪些情况下需要对建筑结构进行检测与鉴定？答:(1)对在建或既有结构出现缺陷或异常或对质量存疑的,(2)受灾后的结构如(火灾、地震、爆炸、撞击等),(3)工程改扩建、加固等施工工程,(4)达到设计使用年限且还要继续使用的工程、(2)应从哪几个方面完整描述混凝土结构上的裂缝形态？其中最重要的就是哪个方面？答:(1)裂缝发生在构件上的部位,裂缝的数量与疏密程度,裂缝的分布状态,(2)裂缝的表面宽度与长度,以及裂缝的深度,(3)裂缝的走向(竖向、横向、纵向、斜向、沿钢筋走向…),(4)裂缝的形式(上宽下窄、下宽上窄、枣核型、八字型…),(5)裂缝就是表面裂缝、深度裂缝？就是否有析出物？就是否引起材料剥落？(6)裂缝随时间的发展。
最重要的就是裂缝宽度。
(3)砌体结构检测的主要内容有哪些？砌体结构的检测内容主要有强度与施工质量。
其中强度包括砌块强度、砂浆强度及砌体强度;施工质量包括组砌方式、灰缝砂浆饱满度、灰缝厚度、截面尺寸、垂直度及裂缝等。
(4)建筑结构检测类型有哪些？答:(1)建筑结构工程质量检测,针对新建工程施工与通过验收不满两年两个阶段 ;(2)既有建筑结构性能检测,针对建成两年以上且投入使用的工程。
(5)混凝土结构构件安全性鉴定有哪几个检查项目？答:(1)承载力;(2)构造;(3)位移或变形;(4)裂缝。
(6)A、B、C类建筑的后续使用年限分别就是多少年？A类、B类、C类、D类表示建设单位的文件资料、监理单位的文件资料、施工单位的文件资料。
《建筑结构检测与鉴定》第02章在线测试
《建筑结构检测与鉴定》第02章在线测试
《建筑结构检测与鉴定》第02章在线测试
F、检测日期、报告完成日期。
G、检测项目的主要分类检测数据和汇总表，检测结果、结论。
H、委托单位名称、主检、审核和批准人员签名。
4、混凝土结构检测的主要内容
A、外墙保温
B、强度
C、外观质量
D、钢筋配置
E、室内环境
F、尺寸偏差
G、内部缺陷
5、回弹法检测混凝土强度碳化值测量的步骤
A、测区表面成孔，深度大于碳化深度。
B、清除孔洞中的粉末和碎屑。
C、用浓度1％-2％的酚酞酒精溶液滴在孔洞内壁边缘处测量颜色变化处到混凝土表面垂直距离3次。
D、取3次测量均值。
第三题、判断题（每题1分，5道题共5分）
1、建筑结构检测仅针对在建工程
正确错误
2、建筑结构检测时须办理委托手续，然后进行现场初步调查，在此基础上制定检测方案，检测方案中要明确检测项目、检测该项目所
使用的方法、该检测所依据的标准、使用仪器（检定有效期）等。
正确错误
3、建筑结构检测报告仅表达检测结果即可
正确错误
4、砌体结构检测的内容仅就砌筑砂浆强度进行检测
正确错误
、目前检测结构混凝土强度的方法除了回弹法外，还有钻芯法、超声回弹综合法等。
正确错误。
(完整版)建筑结构检测、鉴定与加固-教学大纲
《建筑结构检测、鉴定与加固》课程教学大纲Detection，Identification and Strengthening of Building Structures一、课程基本信息1、课程类别：专业基础课/必修课2、课程学时：总学时723、学分：34、适用专业：土木工程5、考核方式：考试6、大纲执笔：(土木工程教研室伍宜胜)7、制定(修订)时间：2011年8月二、课程教学目的通过学习，了解各种结构材料强度的主要检测方法，初步掌握结构损伤的诊断方法，并学会选择合适的加固方法对结构进行加固设计。
三、课程教学的基本要求（1）通过对本课程的学习，学生应该熟悉几种主要结构构件材料强度检测的方法及判别检测结果的可信度；（2）通过对本课程的学习，学生应该掌握几种结构损伤的诊断方法，并了解较为复杂的工程实例的分析思路；（3）通过对本课程的学习，学生应该掌握两、三种主要结构加固方法的计算和构造要求，并了解其他常用加固方法。
四、课程主要内容和学时分配主要内容：1 绪论1.1 建筑结构检测、鉴定与加固的必要性、原因及发展概况1.2 建筑结构加固与改造的工作程序和基本原则1.3 “建筑结构检测、鉴定与加固”课程的学习方法2 混凝土结构的检测2.1 概述2.2 混凝土结构的外观及裂缝和变形检测2.3 混凝土结构的损坏机理2.4 混凝土强度的检测2.5 混凝土耐久性的检测3 砌体结构的检测3.1 砌体的损坏机理3.2 砌体结构检测的一般原则3.3 原位轴压法3.4 扁顶法3.5 原位单剪法及原位单砖双剪法3.6 推出法3.7 筒压法4 建筑地基基础的检测4.1 建筑地基基础检验与监测的一般要求4.2 地基承载力的检测4.3 桩基静载试验和动测技术4.4 深基坑工程监测5 建筑结构的可靠性鉴定与评估5.1 建筑结构可靠性鉴定与评估的一般方法、程序及评定等级5.2 工业建筑结构的可靠性鉴定5.3 民用建筑可靠性鉴定6 钢筋混凝土受弯构件承载力加固6.1 钢筋混凝土梁、板承载力不足的原因及表现6.2 预应力加固法._6.3 改变受力体系加固法6.4 增大截面加固法6.5 增补受拉钢筋加固法6.6 粘贴钢板加固法6.7 承载力加固的其他方法7 钢筋混凝土受压构件加固7.1 混凝土柱的破坏及原因分析7.2 增大截面法加固混凝土柱7.3 外包钢加固混凝土柱7.4 柱子的预应力加固法8 混凝土屋架的加固8.1 混凝土屋架常见问题及原因分析8.2 混凝土屋架的加固方法及工程实例9砌体结构加固9.1 检查10 钢结构的加固10.1 概述10.2 钢结构加固方法10.3 增加截面加固发的计算10.4 连接的加固11 既有建筑物地基基础的加固11.1 概述11.2 建筑物地基基础的加固12 建筑物的纠偏技术12.1 建筑物倾斜原因及纠偏原则12.2 迫降纠偏法12.3 顶升纠偏法13 建筑物的迁移13.1 建筑物迁移技术的发展概况13.2 建筑物迁移的意义13.3 建筑物的迁移技术14 建筑物的抗震鉴定与加固14.1 概述14.2 现有建筑的抗震鉴定14.3 现有建筑地基基础抗震加固的技术要点14.4 现有建筑结构抗震加固技术要点15 建筑结构加固新技术、新工艺简介15.1 碳纤维复合材料加固混凝土结构技术及施工要点15.2 植筋技术在混凝土结构加固改造中的运用研究15.3 喷射混凝土及施工工艺15.4 膨胀混凝土15.5 防锈混凝土学时分配：五、课程各教学环节要求本课程利用课下时间安排学生观摩部分试验仪器，若条件允许可到施工现场学习。
建筑结构检测鉴定
建筑结构检测鉴定引言建筑物作为人类生活和工作的重要场所，其结构的稳固性和安全性对于保障人们的生命财产安全至关重要。
建筑结构的检测鉴定是确保建筑物安全运行的重要环节，通过对建筑结构进行全面、系统的检测，及时发现和处理潜在的安全隐患，对维护建筑的长久稳固做出贡献。
一、建筑结构检测的意义建筑结构检测鉴定是一种全面、系统的检查过程，旨在评估建筑结构的质量、稳定性和安全性。
通过建筑结构检测，可以帮助发现建筑物的结构缺陷、病害及潜在危险，为及时采取维修和加固措施提供依据，降低建筑物发生事故的风险，保护人们的生命财产安全。
二、建筑结构检测的方法1.目视检查：目视检查是最基本的建筑结构检测方法，通过肉眼观察建筑物的外部和内部情况，发现明显的裂缝、变形等问题，也包括对建筑纳入影响因素的全面调查。
2.仪器检测：利用专业仪器进行建筑结构的测量和分析，如激光测距仪、超声波检测仪等，可以快速、准确地获取建筑结构的数据信息，帮助发现潜在问题。
3.结构安全评估：通过结构计算和分析，评估建筑结构在正常使用和极端情况下的承载能力和稳定性，为建筑的结构安全性提供科学依据。
三、建筑结构检测的应用范围建筑结构检测鉴定适用于各类建筑物，包括住宅、商业建筑、工业厂房等。
对于老旧建筑、地震影响较大的地区、暴雨、高温等极端天气条件下的建筑物，建筑结构检测尤为重要，可以及时发现潜在问题，防患于未然。
四、建筑结构检测的意义通过建筑结构的全面检测鉴定，可以保障人们在建筑物内的生命安全和财产安全，降低建筑物发生事故的风险，延长建筑物的使用寿命，为社会和人们的生活提供更好的保障。
结语建筑结构检测鉴定是一项非常重要的工作，关乎人们的生命财产安全。
只有不断完善建筑结构检测技术和方法，加强建筑结构的监测和鉴定工作，才能有效地保障建筑物的安全性，保护人们的生命财产安全。
以上是建筑结构检测鉴定的简要介绍，希望对你有所帮助。
建议相关单位和专家学者在建筑结构检测方面继续深入研究，不断提高技术水平，为建筑物的安全运行保驾护航。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州大学现代远程教育《建筑结构检测与鉴定》课程考核要求说明：本课程考核形式为提交作业，完成后请保存为WOR2D003 格式的文档，登陆学习平台提交，并检查和确认提交成功（能够下载，并且内容无误即为提交成功）。
一．作业要求1. 计算题可参考相关教材、标准、规范和规程，应有完整的计算过程。
2. 实习报告提交提纲即可，但提纲内容应简单、具体。
3. 请独立自主完成作业。
二．作业内容1. 问答题（每题5 分，共30分）（1）哪些情况下需要对建筑结构进行检测与鉴定？答：（1）对在建或既有结构出现缺陷或异常或对质量存疑的，（2）受灾后的结构如（火灾、地震、爆炸、撞击等），（3）工程改扩建、加固等施工工程，（4）达到设计使用年限且还要继续使用的工程.（2）应从哪几个方面完整描述混凝土结构上的裂缝形态？其中最重要的是哪个方面？答：（1）裂缝发生在构件上的部位，裂缝的数量和疏密程度，裂缝的分布状态，（2）裂缝的表面宽度和长度，以及裂缝的深度，（3）裂缝的走向（竖向、横向、纵向、斜向、沿钢筋走向…），（4）裂缝的形式（上宽下窄、下宽上窄、枣核型、八字型…），（5）裂缝是表面裂缝、深度裂缝？是否有析出物？是否引起材料剥落？6）裂缝随时间的发展。
最重要的是裂缝宽度。
（3）砌体结构检测的主要内容有哪些？砌体结构的检测内容主要有强度和施工质量。
其中强度包括砌块强度、砂浆强度及砌体强度；施工质量包括组砌方式、灰缝砂浆饱满度、灰缝厚度、截面尺寸、垂直度及裂缝等。
（4）建筑结构检测类型有哪些？答：（1）建筑结构工程质量检测，针对新建工程施工和通过验收不满两年两个阶段；（2）既有建筑结构性能检测，针对建成两年以上且投入使用的工程。
（5）混凝土结构构件安全性鉴定有哪几个检查项目？答：（1）承载力；（2）构造；（3）位移或变形；（4）裂缝。
（6）A B C类建筑的后续使用年限分别是多少年？A类、B类、C类、D类表示建设单位的文件资料、监理单位的文件资料、施工单位的文件资料。
建筑工程资料分别用大写的英文字母“ A”、“ B'、“ C”、“ D”来表示建设单位的文件资料、监理单位的文件资料、施工单位的文件资料。
即分别编为 A 类、B类、C 类、D类等4大类资料。
对于 A 类资料中所含的8 小类资料，分别按照A1、A2、A3、A4、A5、A6、A7、A8 的顺序来依次排列编号；B 类资料中所含的4 小类资料，分别按照B1、B2、B3、B4 的顺序来依次排列编号；C 类资料中所含的9 小类资料，分别按照C1、C2 C3 C4 C5 C6 C7 C8 C9的顺序来依次排列编号；D类资料中所含的3 小类资料，分别按照D1、D2、D3 的顺序来依次排列编号。
2. 分析题（10 分）分析下图混凝土现浇板产生裂缝的主要原因。
1•混凝土的收缩众所周知,混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用, 形成一种新的水泥结晶体，这种结晶体化合物较原材料体积小，因而引起混凝土体积的收缩，即所谓的凝缩，后期主要是混凝土内自由水蒸发而引起的干缩•而且，如果混凝土处在一个温差变化较大的环境下，将会使其收缩更为加剧。
目前，以我市的住宅建设为例，钢筋混凝土现浇板中的裂缝，大部分是由于混凝土的收缩原因引起的•由于混凝土自身在硬化过程中存在凝缩和干缩，加上我市在一年中的气温相差较大，夏季最高气温可超过35OC,而到冬季最低气温达-10oC（参考有关资料），相差45。
C,而混凝土的膨胀系数为10-5/0C,所以,经过一年的夏冬交替,混凝土的温差应变可达400u &以上考虑到柱.墙对现浇板的约束系数为0.25---0.35,混凝土的结构温差应变约为60---110u &因此,钢筋混凝土现浇板在这种情况下，很容易出现裂缝。
2•混凝土原材料的质量在住宅建设中，也有一部分钢筋混凝土现浇板出现的裂缝，是由于用来制作现浇板的原材料质量不合格所造成的•如水泥凝结或膨胀不正常，则产生既短又不规则的裂缝，这种裂缝多产生在混凝土硬化的早期；如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝；有时碱----骨料反应，也会引起裂缝•3. 施工的缺陷在住宅建设中，有相当一部分的钢筋混凝土现浇板出现裂缝，是由于施工方面的原因造成的，这些原因包括以下几个方面：混凝土的强度等级达不到设计要求, 现浇板的厚度不够，钢筋的放置不到位，配筋量的不足等均会造成现浇板的挠度过大,从而引起它在受弯抗拉处产生裂缝；刚浇筑的混凝土板也会因模板支撑下沉,使楼板挠度加大，拆模后也会出现裂缝；特别是对于阳台•雨蓬.挑檐等悬臂构件，往往由于工人在浇灌混凝土过程中，将板上的负弯矩钢筋踩倒，使构件不能承受负弯矩从而引起裂缝，严重的甚至于引起这些构件断裂。
4•荷载的作用在住宅建设中，也有少部分钢筋混凝土现浇板的裂缝，是由于荷载作用方面的原因引起的•由于设计人员在进行现浇板的配筋计算过程中，通常只是根据其承载能力来确定配筋量的，而往往忽略了对板在正常使用阶段由其承受的荷载而引起的挠度及裂缝宽度的验算，由此而引起裂缝的产生，这些裂缝有时也会超过规范的最大允许值，这也应当引起足够的重视•5. 设备专业的影响在住宅建设中，钢筋混凝土现浇板的裂缝也有一部分是受设备专业的影响引起的•目前，在楼房的设计中，设备专业特别是电气专业，大多将照明.有线电视.通讯等所需的管线直接敷设于现浇板中，而且有时集中于某一处现浇板中的管线多达7----8根，并且这些管线的直径多为2---3CM,由此就会使该处的现浇板厚度大大削弱，从而引起现浇板在该处开裂6. 地基的不均匀沉降在住宅建设中，也有相当一部分的钢筋混凝土现浇板的裂缝，是由于地基不均匀沉降的原因而造成的•以我市为例，我市的建筑场地约80%为软土场地，其层理构造一般为：表面1--1.5米为粘土，第二层为淤泥或淤泥质土.厚度为6--25米，其下为承载力较高的粘土层，故我市大部分四层以上的住宅均采用桩基，但也有相当一部分低于四层的住宅楼采用扩展基础，在我市的这种地质情况下，如果采用这种基础形式，则对于那些相对较长的条式楼来说，要想保正它们沉降均匀是相当困难的，因此，在这种情况下，有时也会由于基础的不均匀沉降，而引起楼房的拉裂和钢筋混凝土现浇板的开裂•3. 计算题（30分）某框架柱回弹记录如下表框架柱回弹记录表框架柱平均碳化深度为6.0mm试计算框架柱混凝土强度推定值。
提示：（1）参考《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011 ；（2）测区平均回弹值R平均碳化深度d与测区强度换算值f cU的关系曲线（泵送混凝土）为：c 1.9400 （ 0.0173d）f cu = 0.034488R 10（3）测区强度换算值的平均值计算公式n（f cU,i）2 n（m f Cu）2（4）构件测区强度换算值标准差计算公式：s c U -------------------------cu* n 1（5）构件混凝土强度推定值计算公式：f cue m f c 1.645s f c1 f cu f cu①测区平均回弹值为去掉3个最大值和3个最小值，用剩下的值求得平均值。
分别为：R仁34.8，R2=35.0, R3=34.2, R4=35.8, R5=36.1, R6=36.9, R7=36.4,R8=35.7，R9=36.3, R10=37.4。
②根据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011查表得出测区强度换算值分别：26.6,26.9,25.7,28.1,28.6,29.7,29.0,28.0,29.2,30.6 。
③测区强度换算值的平均值为：28.24④测区强度换算值标准差为：1.503477⑤该框架柱混凝土强度推定值为:fcu,e mfc 1.645sfc=28.2-1.645*1.50=25.7MPa 。
4 •实习报告（30分）到建筑工程质量检测鉴定机构或在建工程现场实习，了解或参与相关检测鉴定工作，提交相应结构检测报告提纲。
提纲主要包含以下内容（每项内容应简单、具体）：（1）工程名称；（2）检测项目；（3）检测方法；（4）检测仪器（设备、工具）；（5）检测依据；（6）抽检方案与数量；（7）检测结果；（8）检测结论。
实习报告：郑州市第二人民医院病房楼主体结构质量检测报告一、工程名称：郑州市第二人民医院病房楼主体工程二、检测项目：1、柱、梁、板混凝土的抗压强度检测；2、砌体砌筑砂浆强度检测；3、混凝土现浇板厚度尺寸检测；4、楼层层高检测。
三、检测方法：1、回弹法分别对每层混凝土抗压强度进行现场检测。
2、贯入法检测砌筑砂浆抗压强度。
3、采用测厚仪测量现浇结构构件厚度尺寸。
4、采用测距仪检测结构层高。
四、检测仪器（设备、工具）：检测仪器设备：混凝土检测仪器设备、砌体检测仪器设备、尺寸偏差测量仪器、楼板测厚仪、混凝土钻芯机、酚酞溶液、碳化深度测量仪、游标卡尺、钢卷尺、激光测距仪等。
五、检测依据：1、设计图纸及相关技术资料；2、《建筑结构检测技术标准》GB/T50344-2004；3、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001 ；4、《混凝土结构工程施工质量验收规范》GB50204-2002；5、《砌体工程现场检测技术标准》GB/T50315-2000；6《贯入法检测砌筑砂浆抗压强度技术规程》JGJ / T136-2001;7、其它相关技术标准及通过鉴定的新检测方法或科研成果等等。
六、抽检方案与数量：1 、将本工程五、六、七、八层柱、梁、板分别作为一个检验批，在检验批内采用回弹法分别对每层混凝土抗压强度进行现场检测。
2、砌体现场检测，依据《贯入法检测砌筑砂浆抗压强度技术规程》检测方法，将本工程五、六、七层砌体分别作为一个检验批，在每个检验批内随机抽取2个构件，对砌筑砂浆强度进行现场检测。
3、现浇结构构件厚度尺寸检测按楼层、结构缝或施工段划分检验批，在检验批内按《混凝土结构工程施工质量验收规范》GB50204-2002规定确定抽查数量，采用测厚仪测量。
4、结构层高按建筑总层数抽查50滋层且不少于2层抽查，每层抽取1个检验批，每个检验批抽取三个检验间，采用测距仪检测。
本工程构件检测数量一览表七、检测结果：结果：抽测55个点，符合规范要求（正负误差10mm内）26个点，占47.3%；超过规范要求29个点，占52.7%。
其中正超29个点，负超0个点。
检测结论：符合验收标准。
八、检测结论：1、该工程柱、梁、板混凝土抗压强度符合设计要求；2、砌体砌筑砂浆抗压强度符合设计及规范要求；3、该工程混凝土现浇板厚度尺寸符合设计要求；4、该工程楼层层高符合设计及规范要求。
