存储器发生数据写入错误时，保护动作。
键盘面板通信异常
Er2
面板通讯异常
设定键盘面板运行模式，键盘面板和控制部分传输出错时，保护动作，停止传送。
CPU异常
Er3
CPU异常
由于噪音等原因，CPU出错，保护动作。
选件异常
Er4
选件通信异常
选件卡使用时出错，保护动作。
Er5
选件异常
强制停止
Er6
操作异常
由强制停止命令（STOP1，和STOP2）使变频器停止运行。
输出电路异常
Er7
自整定不良
自整定时，如变频器和电动机之间连接线开路或连接不良，则保护动作。
充电电路异常
Er7·
自整定不良
主电路电源输入L1/R或L3/T上没有电压，或充电电路用继电器异常启动。（仅30KW以上由此保护功能）
RS-485通信异常
Er8
RS-485通信异常
使用RS485通信时出错，保护动作。
外部报警
OH2
外部报警
当控制电路端子（THR）连接制动单元、制动电阻、外部热继电器等外部设备的报警常闭接点时，按这些接点的信号动作。
使用电动机保护用PTC热敏电阻时（即H26：1），电动机温度上升时启动。
变频器内过热
OH3
变频器内过热
如变频其内部通风散热不良等，则其内部温度上升，保护动作。
端子13和端子1之间短路的话，端子13以过电流（20mA)状态运行。
变频器过载
Βιβλιοθήκη BaiduOLH
变频器过负载
此为变频器主电路半导体元件的温度保护，按变频器输出电流超过过载额定值时保就会动作。
报警名称
键盘面板显示
动作内容
LED
LCD
DC熔断器断路
FUS
DC熔断器断路
变频器内部的熔断器由于内部电路短路等造成损害而断路时，保护动作。（仅≧30KW由此保护功能）
存储器异常
Er1
存储器异常
制动电阻过热
dbH
DB电阻过热
选择功能F13电子热继电器（制动电阻用）时，可防止制动电阻的烧毁。
电动机1过载
OL1
电动机1过载
选择功能码F10电子热继电器1时，超过电机的动作电流值，就会作用。
电动机2过载
OL2
电动机2过载
切换到电动机2驱动，选择A06电子热继电器2，设定电动机2的动作电流值，就会动作。

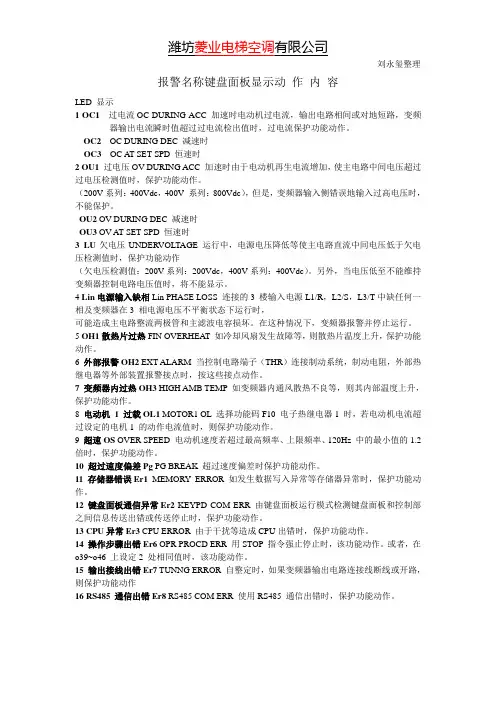

报警名称
键盘面板显示
动作内容
LED
LCD
过电流
OC1
加速时过流
电动机过电流，输出电路相间或对地短路；变频器输出电流瞬时值大于过电流检出值；过电流保护功能动作。
OC2
减速时过流
OC3
恒速时过流
OU2
减速时过压
OU3
恒速时过压
欠电压
LU
欠电压
电源电压降低等使主电路直流电压低至欠电压检出值以下时，保护功能动作。（欠电压检出值：400VDC）如选择F14瞬停再启动功能，则不报警显示。另外当电压低至不能维持变频器控制电路电压值时，将不能显示。
电源缺相
Lin
电源缺相
连接的三相输入电源L1，L2，L3中缺任何1相时，变频器将在三相电源电压不平衡状态下工作，可能造成主电路整流二极管和主滤波电容器损坏。在这种情况，变频器报警和停止运行。
散热片过热
OH1
散热片过热
如冷却风扇发生故障等，则散热片温度上升，保护动作。端子13和端子11之间短路的话，端子13以过电流（20mA以上）状态运行。
键盘面板通信异常
Er2
面板通讯异常
设定键盘面板运行模式，键盘面板和控制部分传输出错时，保护动作，停止传送。
CPU异常
Er3
CPU异常
由于噪音等原因，CPU出错，保护动作。
选件异常
Er4
选件通信异常
选件卡使用时出错，保护动作。
Er5
选件异常
强制停止
Er6
操作异常
由强制停止命令（STOP1，和STOP2）使变频器停止运行。
输出电路异常
Er7
自整定不良
自整定时，如变频器和电动机之间连接线开路或连接不良，则保护动作。
充电电路异常
Er7·
自整定不良
主电路电源输入L1/R或L3/T上没有电压，或充电电路用继电器异常启动。（仅30KW以上由此保护功能）
RS-485通信异常
Er8
RS-485通信异常
使用RS485通信时出错，保护动作。
外部报警
OH2
外部报警
当控制电路端子（THR）连接制动单元、制动电阻、外部热继电器等外部设备的报警常闭接点时，按这些接点的信号动作。
使用电动机保护用PTC热敏电阻时（即H26：1），电动机温度上升时启动。
变频器内过热
OH3
变频器内过热
如变频其内部通风散热不良等，则其内部温度上升，保护动作。
端子13和端子1之间短路的话，端子13以过电流（20mA)状态运行。
变频器过载
Βιβλιοθήκη BaiduOLH
变频器过负载
此为变频器主电路半导体元件的温度保护，按变频器输出电流超过过载额定值时保就会动作。
报警名称
键盘面板显示
动作内容
LED
LCD
DC熔断器断路
FUS
DC熔断器断路
变频器内部的熔断器由于内部电路短路等造成损害而断路时，保护动作。（仅≧30KW由此保护功能）
存储器异常
Er1
存储器异常
制动电阻过热
dbH
DB电阻过热
选择功能F13电子热继电器（制动电阻用）时，可防止制动电阻的烧毁。
电动机1过载
OL1
电动机1过载
选择功能码F10电子热继电器1时，超过电机的动作电流值，就会作用。
电动机2过载
OL2
电动机2过载
切换到电动机2驱动，选择A06电子热继电器2，设定电动机2的动作电流值，就会动作。
报警名称
键盘面板显示
动作内容
LED
LCD
过电流
OC1
加速时过流
电动机过电流，输出电路相间或对地短路；变频器输出电流瞬时值大于过电流检出值；过电流保护功能动作。
OC2
减速时过流
OC3
恒速时过流
OU2
减速时过压
OU3
恒速时过压
欠电压
LU
欠电压
电源电压降低等使主电路直流电压低至欠电压检出值以下时，保护功能动作。（欠电压检出值：400VDC）如选择F14瞬停再启动功能，则不报警显示。另外当电压低至不能维持变频器控制电路电压值时，将不能显示。
电源缺相
Lin
电源缺相
连接的三相输入电源L1，L2，L3中缺任何1相时，变频器将在三相电源电压不平衡状态下工作，可能造成主电路整流二极管和主滤波电容器损坏。在这种情况，变频器报警和停止运行。
散热片过热
OH1
散热片过热
如冷却风扇发生故障等，则散热片温度上升，保护动作。端子13和端子11之间短路的话，端子13以过电流（20mA以上）状态运行。
