如何初始化配置H3C交换机
h3c初始配置
03登录交换机典型配置指导说明：如无特殊说明，本手册中的所有配置举例及配置步骤均使用基于Release 1510版本的S3600系列交换机进行开发和验证。
为避免影响阅读效果，下文中不再赘述。
1.1 通过Console口进行本地登录典型配置指导通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3600系列交换机缺省情况下通过Console口进行本地登录。
1.1.1 组网图图1-1 通过Console口配置Telnet登录方式的组网图1.1.2 应用要求如上组网中，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
当前用户通过Console口（AUX用户界面）登录到交换机对Telnet登录方式进行配置，且当前用户级别为管理级（3级）。
1.1.3 适用产品、版本表1-1 配置适用的产品与软硬件版本关系产品软件版本硬件版本S5600系列Release 1510、Release 1602软件版本全系列硬件版本S5100-SI/EI系列Release2200、Release 2201软件版本全系列硬件版本S3600-SI/EI系列Release 1510、Release 1602软件版本全系列硬件版本S3100-EI系列Release 2104、Release 2107软件版本全系列硬件版本S3100-C-SI系列S3100-T-SI系列Release 0011、Release 2102、Release2107软件版本全系列硬件版本S3100-TP-SI系列Release 2102、Release 2107软件版本全系列硬件版本（除S3100-52TP-SI）产品软件版本硬件版本S3100-52TP-SI Release 2106、Release 2107软件版本S3100-52TP-SI S3100-52P Release 1500、Release 1602软件版本S3100-52PS2126-EI Release 2102、Release 2106、Release2107软件版本S2126-EIS2000-EA系列Release 2107软件版本全系列硬件版本E352&E328 Release 1510、Release 1602软件版本E352&E328E152 Release 1500、Release 1602软件版本E152E126 Release 0011、Release 2102、Release2107软件版本E126E126A Release 2104、Release 2107软件版本E126A1.1.4 配置过程和解释1. 配置Telnet登录方式的公共属性# 配置从VTY用户界面登录后可以访问的命令级别为2级[Sysname] user-interface vty 0[Sysname-ui-vty0] user privilege level 2# 设置VTY0用户界面支持Telnet协议[Sysname-ui-vty0] protocol inbound telnet# 设置VTY0用户的终端屏幕的一屏显示30行命令[Sysname-ui-vty0] screen-length 30# 设置VTY0用户历史命令缓冲区可存放20条命令[Sysname-ui-vty0] history-command max-size 20# 设置VTY0用户界面的超时时间为6分钟[Sysname-ui-vty0] idle-timeout 62. 通过Telnet登录用户的认证方式Telnet登录有以下几种认证方式：认证方式为None，认证方式为Password，认证方式为Scheme。
如何初始化配置H3C交换机讲课教案
如何初始化配置H3C交换机如何初始化配置H3C交换机配置了一批H3C 3100交换机。
现将配置过程中的方法总结下1、连接配置电缆1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上；1.2 将配置电缆的 RJ-45 的一端连到交换机的 Console 口上。
2、设置终端参数2.1 打开 PC，并在 PC 上运行终端仿真程序（如超级终端）2.2 设置终端参数（以 Windows XP 的超级终端为例）2.2.1 参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无2.2.2 在超级终端属性对话框中选择【文件/属性】菜单项，进入属性窗口。
点击属性窗口中的“设置”页签，进入属性设置窗口，在其中选择终端仿真为 VT100，选择完成后，单击<确定>按钮。
3、起动交换机接通交换机电源，起动交换机。
4、设置交换机名称<H3C> system-view / / 进入系统视图模式[H3C] sysname h3c-3100 // 为设备命名[h3c-3100]注：修改交换机名称，只需重新输入 sysname XXXX 就可以重命名为：XXXX5、设置 VLAN 管理地址[h3c-3100] interface vlan-interface 1// 进入 VLAN 1 [h3c-3100]ip address 192.168.12.11 255.255.255.0// 设置VLAN 1 的管理地址为：192.168.12.11/24注：修改地址不需用 undo 命令，只需重新输入 ip address 命令即可用新地址替换原地址[h3c-3100]ip address 192.168.12.12 255.255.255.0// 修改 ip 为：192.168.12.12/246、设置默认网关路由如果不设置路由，交换机将不能与LAN外通信[h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.1// 设置 192.168.12.1/24 为网关路由地址注：修改、替换网关路由，需首先用 undo 命令删除原来的路由[h3c-3100] undo ip route-static 0.0.0.0255.255.255.0 192.168.12.1 // 删除原有路由[h3c-3100] ip route-static0.0.0.0 255.255.255.0 192.168.12.254// 设置新的网关路由7、设置 Console 用户登陆的口令认证Console 用户有如下三种认证方式：None：不需要口令认证Password: 需要简单的本地口令认证，包含明文(Simple)和密文(cipher)Scheme: 通过 RADIUS 服务器或本地提供用户名和认证口令配置命令如下：<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode password[H3C-ui-aux0] set authentication password simpleh3c退出重新启动后，交换机提示用户输入访问口令Login authenticationPassword:用户的命令控制级别设置[H3C-ui-aux0] user privilege level 0[H3C] super password level 1 simple 111111[H3C] super password level 2 simple 222222[H3C] super password level 3 simple 3333338、TELNET密码验证配置[h3c-3100] user-interface vty 0 4[h3c-3100-ui-vty0-4] authentication-mode password // 设置认证方式为密码验证[h3c-3100-ui-vty0-4] set authentication password simple h3c // 设置登陆验证密码为h3c(明文保存) [h3c-3100-ui-vty0-4] user privilege level3// 设置登陆用户的级别为最高级3（缺省为1）9、TELNET本地用户名和密码验证配置需要输入用户名和密码才可以登陆交换机。

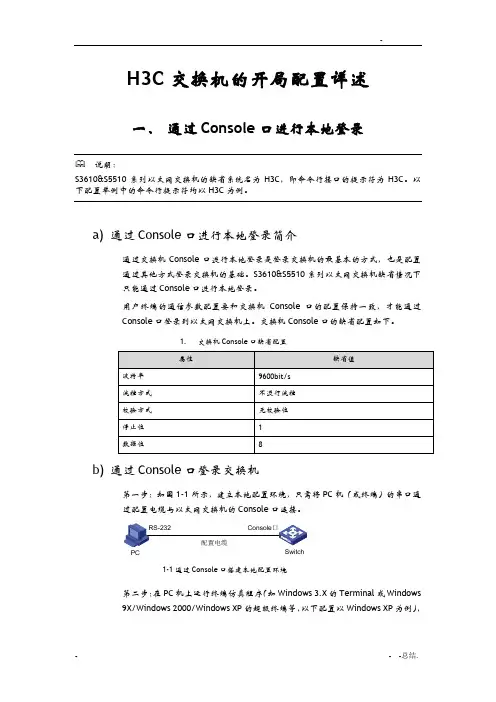

H3C交换机开局配置
H3C交换机的开局配置详述一、通过Console口进行本地登录说明：S3610&S5510系列以太网交换机的缺省系统名为H3C，即命令行接口的提示符为H3C。
以下配置举例中的命令行提示符均以H3C为例。
a)通过Console口进行本地登录简介通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3610&S5510系列以太网交换机缺省情况下只能通过Console口进行本地登录。
用户终端的通信参数配置要和交换机Console口的配置保持一致，才能通过Console口登录到以太网交换机上。
交换机Console口的缺省配置如下。
1.交换机Console口缺省配置b)通过Console口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
PC1-1通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序（如Windows 3.X的Terminal或Windows9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图1-2至图1-4所示。
1-2新建连接1-3连接端口配置1-4端口通信参数配置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>）。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?”，具体的配置命令请参考本手册中相关模块的容。
二、配置交换机光端口、开通光链路配置命令<H3C>sys[H3C]interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃[H3C- GigabitEthernet1/1/1]speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工＃[H3C- GigabitEthernet1/1/1]port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1]port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C- GigabitEthernet1/1/1]]undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。
H3C交换机恢复出厂及各种基本配置
H3C交换机不知道密码如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
或者进入后键入命令reset savereboot将Trunk端口添加到VLAN中7.3.3 将Trunk端口添加到VLAN中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1.<H3C> system-view2.System View: return to User View with Ctrl+Z.3.[H3C] interface Ethernet2/0/14.[H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50to 1005.Please wait...6.Done.表7-11 把Trunk端口添加到VLAN中的步骤【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
H3C 网络知识学习H3C 网络知识学习2011-09-22 10:38:50| 分类：H3C |字号订阅以太网端口的链路类型Access link: 只能允许某一个vlan的untagged数据流通过。
Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
H3C华三交换机基本配置命令大全,别到用的时候找不到了
H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。
Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。
H3C交换机基础配置SOP
H3C 交换机初始化配置目录连接交换机 (2)console 连接 (2)Telnet 连接 (3)二层基本设定 (4)以太网接口基本设定 (4)Vlan 基本设定 (4)配置以太网链路聚合 (5)IRF 设定 (5)连接交换机console 连接需要工具PC ，终端仿真工具（CRT/xshell/putty），串口线a.Console usb口连接电脑，【我的电脑】→右键【管理】→ 【设备管理器】→【端口】查看console的COM 口编号。
b.仿真终端设置会话连接打开SecureCRT连接软件，在弹出的快速连接对话框选择serial ，端口选择a中查到COM 口编号，波特率选择9600。
c.进入交换机输入sys，进入配置界面设定console 加密接入Telnet 连接在console 连接之后，可以配置远程登录，方便后期管理。
a . 设定管理vlan，管理ipb . 设定远程认证方式c.设定用户名二层基本设定以太网接口基本设定a.System 进入接口视图b.Int g1/0/1 进入以太网接口视图c.Description genesis 设置端口描述信息d.Duplex full / spped 100 设置端口双工模式以及速率e.Undo shutdown 打开以太网端口f.Int range g1/0/1 to g1/0/20 批量接口选中Vlan 基本设定a.Vlan 10 创建vlan 并进入vlan视图/des genesis 对vlan进行描述c.Int vlan 10Ip address 1.1.1.1 24 设定vlan 三层地址d.Int g1/0/1Port link-type accessPort access vlan 10 设定基于access 端口的vlane.Int g1/0/1Port link-type trunkPort trunk permit vlan all配置以太网链路聚合a.Int bridge-aggregation 1 进入二层聚合接口视图b.Int g1/0/1Port link-aggregation group 1 将1/0/1 加入到聚合组1 中IRF 设定Topo结构链型结构/环形结构。
H3C交换机恢复出厂和各种基本配置
H3C交换机不知道密码如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
或者进入后键入命令reset savereboot将Trunk端口添加到VLAN中7.3.3 将Trunk端口添加到VLAN中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1.<H3C> system-view2.System View: return to User View with Ctrl+Z.3.[H3C] interface Ethernet2/0/14.[H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50to 1005.Please wait...6.Done.表7-11 把Trunk端口添加到VLAN中的步骤【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
H3C 网络知识学习H3C 网络知识学习2011-09-22 10:38:50| 分类：H3C |字号订阅以太网端口的链路类型Access link: 只能允许某一个vlan的untagged数据流通过。
Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
三层交换机 H3C交换机配置(三层交换机配置流程)
登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1 Ip address 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave在３１００上输入：PingPing同理在５１００上也输入：PingPing同理在５６００上也输入：PingPing至此，交换机之间的管理vlan 就可以互相通信。
三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别Save在５１００或５６００上，即可用telnet 配置3100交换机。
登录５１００，输入如下命令：System-viewUser-interface vty 0 4Authenticate-mode schemeProtocol inbound allUser privilege level 3QuitLocal-user iamcatPassword simple xxxxxxService-type telnetLevel 3QuitSave在３１００或５６００上，即可用telnet 配置5100交换机。
H3C交换机开局配置
H3C 交换机的开局配置详述一、 通过Console 口进行本地登录说明：S3610&S5510系列以太网交换机的缺省系统名为H3C ，即命令行接口的提示符为H3C 。
以下配置举例中的命令行提示符均以H3C 为例。
a) 通过Console 口进行本地登录简介通过交换机Console 口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3610&S5510系列以太网交换机缺省情况下只能通过Console 口进行本地登录。
用户终端的通信参数配置要和交换机Console 口的配置保持一致，才能通过Console 口登录到以太网交换机上。
交换机Console 口的缺省配置如下。
1. 交换机Console 口缺省配置属性缺省值波特率 9600bit/s 流控方式 不进行流控 校验方式 无校验位 停止位 1 数据位8b) 通过Console 口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC 机（或终端）的串口通过配置电缆与以太网交换机的Console 口连接。
PCSwitchRS-232配置电缆Console 口1-1通过Console 口搭建本地配置环境第二步：在PC 机上运行终端仿真程序（如Windows 3.X 的Terminal 或Windows 9X/Windows 2000/Windows XP 的超级终端等，以下配置以Windows XP 为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s 、8位数据位、1位停止位、无校验和无流控，如图1-2至图1-4所示。
1-2新建连接1-3连接端口配置1-4端口通信参数配置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>）。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?”，具体的配置命令请参考本手册中相关模块的内容。
如何初始化配置H3C交换机
如何初始化配置H3C交换机配置了一批H3C 3100交换机。
现将配置过程中的方法总结下1、连接配置电缆1.1 将配置电缆的DB-9孔式插头接到要对交换机进展配置的PC的串口上；1.2 将配置电缆的RJ-45 的一端连到交换机的Console 口上。
2、设置终端参数2.1 翻开PC，并在PC 上运行终端仿真程序〔如超级终端〕2.2 设置终端参数〔以Windows XP 的超级终端为例〕参数要求：波特率为9600，数据位为8，奇偶校验为无，停顿位为1，流量控制为无在超级终端属性对话框中选择【文件/属性】菜单项，进入属性窗口。
点击属性窗口中的“设置〞页签，进入属性设置窗口，在其中选择终端仿真为VT100，选择完成后，单击<确定>按钮。
3、起动交换机接通交换机电源，起动交换机。
4、设置交换机名称<H3C> system-view // 进入系统视图模式[H3C] sysname h3c-3100 // 为设备命名[h3c-3100]注：修改交换机名称，只需重新输入sysname XXXX 就可以重命名为：XXXX 5、设置VLAN 管理地址[h3c-3100] interface vlan-interface 1 // 进入VLAN 1注：修改地址不需用undo 命令，只需重新输入ip address 命令即可用新地址替换原地址6、设置默认网关路由如果不设置路由，交换机将不能与LAN外通信[h3c-3100] ip route-static注：修改、替换网关路由，需首先用undo 命令删除原来的路由[h3c-3100] undo ip route-static[h3c-3100] ip route-static7、设置Console 用户登陆的口令认证Console 用户有如下三种认证方式：None：不需要口令认证Password: 需要简单的本地口令认证，包含明文(Simple)和密文(cipher) Scheme: 通过RADIUS 效劳器或本地提供用户名和认证口令配置命令如下：<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode password[H3C-ui-aux0] set authentication password simple h3c退出重新启动后，交换机提示用户输入访问口令Login authenticationPassword:用户的命令控制级别设置[H3C-ui-aux0] user privilege level 0[H3C] super password level 1 simple 111111[H3C] super password level 2 simple 222222[H3C] super password level 3 simple 3333338、TELNET密码验证配置[h3c-3100] user-interface vty 0 4[h3c-3100-ui-vty0-4] authentication-mode password // 设置认证方式为密码验证[h3c-3100-ui-vty0-4] set authentication password simple h3c // 设置登陆验证密码为h3c(明文保存)[h3c-3100-ui-vty0-4] user privilege level 3 // 设置登陆用户的级别为最高级3〔缺省为1〕9、TELNET本地用户名和密码验证配置需要输入用户名和密码才可以登陆交换机。
H3C交换机开局配置
H3C 交换机的开局配置详述一、 通过Console 口进行本地登录说明：S3610&S5510系列以太网交换机的缺省系统名为H3C ，即命令行接口的提示符为H3C 。
以下配置举例中的命令行提示符均以H3C 为例。
a) 通过Console 口进行本地登录简介通过交换机Console 口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3610&S5510系列以太网交换机缺省情况下只能通过Console 口进行本地登录。
用户终端的通信参数配置要和交换机Console 口的配置保持一致，才能通过Console 口登录到以太网交换机上。
交换机Console 口的缺省配置如下。
1. 交换机Console 口缺省配置属性缺省值波特率 9600bit/s 流控方式 不进行流控 校验方式 无校验位 停止位 1 数据位8b) 通过Console 口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC 机（或终端）的串口通过配置电缆与以太网交换机的Console 口连接。
PCSwitchRS-232配置电缆Console 口1-1通过Console 口搭建本地配置环境第二步：在PC 机上运行终端仿真程序（如Windows 3.X 的Terminal 或Windows 9X/Windows 2000/Windows XP 的超级终端等，以下配置以Windows XP 为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s 、8位数据位、1位停止位、无校验和无流控，如图1-2至图1-4所示。
1-2新建连接1-3连接端口配置1-4端口通信参数配置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<H3C>）。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?”，具体的配置命令请参考本手册中相关模块的内容。
H3C交换机开局配置
H3C交换机开局配置详述一、配置交换机光端口、开通光链路配置命令<H3C>sys[H3C]interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃[H3C- GigabitEthernet1/1/1]speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工＃[H3C- GigabitEthernet1/1/1]port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1]port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C- GigabitEthernet1/1/1]]undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。
如H3C S5500系列，光端口通常为GigabitEthernet 1/0/25。
注意：本段配置命令从用户模式（尖括号符号）开始，在其他模式或接口下也可通过输入interface GigabitEthernet1/1/1进入相应端口，但为配置流程清晰，建议使用ctrl＋z组合键或者quit 命名退出至用户模式（尖括号符号），重新输入上述命令完成配置。
二、配置Scheme认证的Telnet登录I 配置过程1. 认证方式为Scheme时Telnet登录方式的配置ii. 配置举例1. 组网需求当前用户通过Console口（AUX用户界面）登录到交换机，且用户级别为管理级（3级）。
H3C交换机操作手册
H3C交换机操作手册
H3C交换机操作手册
一、设备连接
1、将设备连接在路由器上，确保网络畅通。
2、打开电脑的浏览器，输入设备的 IP 地址：192.168.1.254。
3、在登录界面输入用户名和密码，默认用户名是 admin，密码是admin。
4、选择“网络”选项卡，然后单击“连接配置”按钮。
二、配置交换机
1、在“连接”选项卡中，选择要配置的交换机。
2、在“交换机管理”选项卡中，选择“配置”。
3、在“配置”选项卡中，选择要配置的交换机的端口数量。
4、在“端口配置”选项卡中，选择要配置的端口的类型。
5、在“VLAN配置”选项卡中，可以配置 VLAN（虚拟局域网）。
6、单击“应用”按钮，然后单击“确定”按钮。
三、管理交换机
1、在“管理”选项卡中，可以查看交换机的状态、端口状态、流量统计等信息。
2、如果需要对交换机进行软件升级，可以在“维护”选项卡中选择“软件升级”。
3、如果需要备份交换机的配置文件，可以在“维护”选项卡中选择“备份配置”。
4、如果交换机出现故障，可以在“维护”选项卡中选择“重启”。
四、常见问题及解决方法
1、无法登录设备：请确认设备的连接是否正确，IP 地址是否正确，路由器的设置是否正确。
2、配置失败：请确认配置的参数是否正确，是否符合网络规划。
3、交换机无法上网：请确认交换机的端口设置是否正确，是否配置了正确的 IP 地址和子网掩码。
本操作手册仅提供了基本的配置和操作方法，实际操作中可能需要根据具体情况进行调整。
如有其他问题，请咨询 H3C 技术支持人员。
H3C交换机恢复出厂和各种基本配置
H3C交换机不知道密码如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
或者进入后键入命令reset savereboot将Trunk端口添加到VLAN中7.3.3 将Trunk端口添加到VLAN中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1.<H3C> system-view2.System View: return to User View with Ctrl+Z.3.[H3C] interface Ethernet2/0/14.[H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50to 1005.Please wait...6.Done.表7-11 把Trunk端口添加到VLAN中的步骤【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
H3C 网络知识学习H3C 网络知识学习2011-09-22 10:38:50| 分类：H3C |字号订阅以太网端口的链路类型Access link: 只能允许某一个vlan的untagged数据流通过。
Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。
Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。
H3C交换机开局配置
H3C交换机的开局配置详述一、通过Console口进行本地登录说明：S3610&S5510系列以太网交换机的缺省系统名为H3C,即命令行接口的提示符为H3C。
以下配置举例中的命令行提示符均以H3C为例。
a) 通过Console口进行本地登录简介通过交换机Console口进行本地登录是登录交换机的最基本的方式，也是配置通过其他方式登录交换机的基础。
S3610＆S5510系列以太网交换机缺省情况下只能通过Console口进行本地登录。
用户终端的通信参数配置要和交换机Console口的配置保持一致,才能通过Console口登录到以太网交换机上.交换机Console口的缺省配置如下.1. 交换机Console口缺省配置b) 通过Console口登录交换机第一步：如图1-1所示，建立本地配置环境，只需将PC机（或终端）的串口通过配置电缆与以太网交换机的Console口连接。
PC1—1通过Console口搭建本地配置环境第二步：在PC机上运行终端仿真程序(如Windows 3。
X的Terminal或Windows9X/Windows 2000/Windows XP的超级终端等，以下配置以Windows XP为例），选择与交换机相连的串口，配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，如图1-2至图1—4所示.1-2新建连接1—3连接端口配置1—4端口通信参数配置第三步：以太网交换机上电，终端上显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如〈H3C>)。
第四步：键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“？”，具体的配置命令请参考本手册中相关模块的内容。
二、配置交换机光端口、开通光链路配置命令<H3C〉sys[H3C］interface GigabitEthernet1/1/1 ＃进入GigabitEthernet1/1/1接口＃［H3C—GigabitEthernet1/1/1］speed 1000 ＃配置GigabitEthernet1/1/1接口速率＃[H3C- GigabitEthernet1/1/1]duplex full ＃配置GigabitEthernet1/1/1工作模式为全双工#［H3C- GigabitEthernet1/1/1］port link-type trunk＃配置GigabitEthernet1/1/1接口模式为trunk＃[H3C- GigabitEthernet1/1/1］port trunk permit vlan 100＃配置允许Vlan 100通过GigabitEthernet1/1/1＃[H3C—GigabitEthernet1/1/1]］undo port trunk permit vlan 1＃取消Vlan 1通过GigabitEthernet1/1/1＃此段命令行即为配置交换机互联光端口，通常互联光端口为GigabitEthernet1/1/1，若为其他端口，则需根据实际情况调整端口号。
h3c交换机如何恢复出厂设置
h3c交换机如何恢复出厂设置
H3C交换机要实现恢复出厂设置，可以通过两种方法来实现，一种是本地配置，另一种是远程配置。
下面是店铺收集整理的h3c交换机如何恢复出厂设置，希望对大家有帮助~~
h3c交换机恢复出厂设置的方法
工具/原料
h3c交换机
笔记本电脑或台式电脑
方法/步骤
1第一步：建立本地配置环境，将笔记本电脑或台式电脑的串口通过专用配置电缆与交换机的Console口连接。
第二步：在笔记本电脑机上运行终端仿真程序，(系统可以是Windows 2000或Windows XP)，这里以Windows XP为例。
输入连接名称，确定。
这里要选择笔记本电脑的COM1端口，确定。
配置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，确定。
配置好终端后，会显示超级终端界面。
在超级终端界面中，点击“属性”工具按钮。
建议选中“Windows 键”单选项、终端仿真选择为VT100，确定。
第三步：交换机上电，超级终端上会显示设备自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符“”。
第四步：输入命令“reset saved-configuration” ,会提示是否擦除配置文件，按“Y”。
第五步：再输入命令“reboot” ,会提示是否重启设备，按“Y”。
交换机重启后，就恢复到出厂设置了!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机如何初始化配置H3CH3C 3100交换机。
现将配置过程中的方法总结下配置了一批1、连接配置电缆PC的串口上；1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的Console 口上。
RJ-45 的一端连到交换机的1.2 将配置电缆的2、设置终端参数上运行终端仿真程序（如超级终端），并在PC 2.1 打开PC 的超级终端为例）设置终端参数（以Windows XP 2.2，流18，奇偶校验为无，停止位为，数据位为2.2.1 参数要求：波特率为9600 量控制为无属性】菜单项，进入属性窗口。
点击/2.2.2 在超级终端属性对话框中选择【文件，页签，进入属性设置窗口，在其中选择终端仿真为VT100属性窗口中的“设置”>按钮。
选择完成后，单击<确定3、起动交换机接通交换机电源，起动交换机。
4、设置交换机名称进入系统视图模式<H3C> system-view //为设备命名[H3C] sysname h3c-3100 //[h3c-3100]XXXX XXXX sysname 就可以重命名为：注：修改交换机名称，只需重新输入VLAN 管理地址5、设置VLAN 1 // 进入[h3c-3100] interface vlan-interface 1VLAN 1 设置// [h3c-3100] ip address 192.168.12.11 255.255.255.0192.168.12.11/24的管理地址为： . . . . 命令即可用新地址ip address 命令，只需重新输入undo 注：修改地址不需用替换原地址为：ip // 修改[h3c-3100] ip address 192.168.12.12255.255.255.0192.168.12.12/24、设置默认网关路由6 外通信如果不设置路由，交换机将不能与LAN设192.168.12.1 // 0.0.0.0 255.255.255.0 [h3c-3100] iproute-static为网关路由地址192.168.12.1/24 置undo 命令删除原来的路由注：修改、替换网关路由，需首先用删除[h3c-3100] undo ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 原有路由设192.168.12.254 // [h3c-3100] ip route-static 0.0.0.0255.255.255.0置新的网关路由用户登陆的口令认证、设置Console 7 用户有如下三种认证方式：Console不需要口令认证：None(cipher) (Simple)和密文Password: 需要简单的本地口令认证，包含明文服务器或本地提供用户名和认证口令Scheme:通过RADIUS配置命令如下：<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode password[H3C-ui-aux0] set authentication password simple h3c退出重新启动后，交换机提示用户输入访问口令Login authentication Password:用户的命令控制级别设置[H3C-ui-aux0] user privilege level 0. . . .[H3C] super password level 1 simple 111111[H3C] super password level 2 simple 222222[H3C] super password level 3 simple 333333密码验证配置、TELNET840 [h3c-3100] user-interface vty设置认证方// [h3c-3100-ui-vty0-4] authentication-mode password式为密码验证设置登陆验证[h3c-3100-ui-vty0-4] set authentication password simple h3c //)h3c(明文保存密码为设置登陆用户// [h3c-3100-ui-vty0-4] user privilege level 3）1的级别为最高级3（缺省为本地用户名和密码验证配置9、TELNET 需要输入用户名和密码才可以登陆交换机。
[h3c-3100] user-interface vty 0 4 scheme[h3c-3100-ui-vty0-4] authentication-modeh3c 设置本地用户名为：h3c // [h3c-3100-ui-vty0-4]local-user明码设置验证密码为：h3c ([h3c-3100-user-h3c] password simple h3c//)保存级服务，// 设置为TELNET[h3c-3100-user-h3c] service-type telnet level 3 3别为10、保存交换机配置[h3c-3100] save[h3c-3100] quit<h3c-3100>. . . .口的连接，转而通过交换机的网络接口连至此，可以断开与交换机的Console Telnet 登陆，对交换机进行进一步的管理和配置。
PC，通过接、如果忘记登陆密码11b to enter boot menu”ess ctrl-11.1、重新启动该设备，在启动阶段看到显示“pr键。
这样将进入启动菜单，一般这个密码是不会被设置的，B界面时按Ctrl和如果这个密码也被设置那么我们就只有将设备返直接回车即可。
默认是空口令，厂维修了。
个选项界面时，我们会看到有911.2、当交换机显示出boot menuMENUBOOT1. Download application file to flash2. Select application file to boot3. Display all files in flash4. Delete file from flash5. Modify bootrom password6. Enter bootrom upgrade menu7. Skip current configuration file8. Set bootrom password recovery9. Set switch startup mode0. RebootEnter your choice(0-9):依次为：flash中download application file to flash --下载配置文件到选择要启动的配置文件select application file to boot --中保存的所有配置文件信息display all files in flash --显示flash 中的配置文件删除flashdelete file from flash--boot menu的密码modify bootrom password --修改升级菜单--进入bootromenter bootrom upgrade menu--启动加载时跳过当前配置文件skip current configuration file恢复密码-- set bootrom password recovery 设置bootrom . . . .设置交换机启动模式set switch startup mode --重新启动交换机-- reboot（启动加载时跳过当前配置文件）即可。
7.skip current configuration file选择（启动加载时跳过当前配置文件）后，skip current configuration file11.3、选择来重新启动交换机，不过这次启动和以往不同的是将不加0.Reboot 继续选择也就是说里面设置的密码验证都将暂时无configuration file配置文件，载当前的效。
，、再次启动交换机自检完毕后就会显示startup configuration is skipped11.4用户的信息，这表明当前的配置文件没有加载，user interface aux0 is available 控制台管理界面，不用输入任何密码就可以近来console aux0 即顺利进入了。
设置模式，然后通过consoleuser-interface aux 0进入11.5、通过save最后千万不要忘记使用authentication-mode none将控制台验证密码取消。
将修改保存，否则重新启动后又将回到之前的配置文件，同样需要密码验证了。
<H3C> system-view[H3C] user-interface aux 0[H3C-ui-aux0] authentication-mode none[H3C-ui-aux0] quit[H3C] quit<H3C> save、如何恢复出厂设置12<H3C>reset saved-configurationThe saved configuration file will be erased. Are you sure? [Y/N]:// y 提示是否擦除配置文件Configuration in the device is being cleared.Please wait ......Configuration in the device is cleared.<H3C> rebootThis command will reboot the system. Since the current configuration may. . . .have been changed, all changes may be lost if you continue. Continue? [Y/N] 将重新启动YY // 提示是否重启设备,按【提示】擦除配置文件后，必须要重启设备后才能恢复到出厂设置。
. . . .。
