消防水枪.pptx
消防器材课件ppt课件
开关直流水枪
开关直流水枪：在直流水枪枪管上装有开关的，为开关直流水枪，它的射流同样是 密集的。水枪有了开关，可以随时开启和关闭，并可以控制水流大小。因此，开关 直流水枪对于扑救高处、远处和室内火灾更为适用。使用开关直流水枪时，应注意 缓慢开启或关闭，否则，因水流的急剧冲击可能造成水带破裂或人身事故。在天气 寒冷时，不应长时间关闭水枪，以防开关装置冻结失灵。 特 点：具有射程远、水量大等优点
11
消防水带管理
消防水带分为有衬里和无衬里两类。有衬里消防水带包括棉质、尼龙衬胶水带、涤纶 灌胶水带、麻质涂塑水带。无衬里水带有棉水带、亚麻水带、苎麻水带。按承受工作压力 分为四类。按直径分为50、65、80或75、90毫米四类。 按编织方式分为平纹水带和斜纹水带两类。每节水带的长度一般20米。.
3
开花直流水枪
开花直流水枪：是用来喷射密集充实水流的水枪，它还可以根据灭火的需要喷 射开花水，用来冷却容器外壁、阻隔辐射热，掩护灭火人员靠近着火点。开花直 流水枪的构造特点是在枪管中有两种开关装置，一是直流调节阀，控制直流射流 ；二是开花调节阀，控制开花射流。水流进入枪管后分两路流动，一路是枪管中 间通向直流喷嘴，一路通过管壁通向开花调节阀。开花直流水枪能使水流变成开 花、密集（直流）两种射流，开花射流是这种水枪的主要射流，开花和直流可以 同时喷射。开花直流有无数分散、细密的水流构成，其细度与水压大小有关，压 力大，水滴小。压力小，水滴大。水枪手可以用开花水流隔离热辐射，扑救室内 火灾或掩护战斗员进行灭火战斗员。
7
二、泡沫枪
空气泡沫枪主要由喷嘴、启闭柄、枪筒、手轮、枪体、密封圈、吸管、吸管接头和 KY65管牙接口等组成。主要用于扑救中小型油类火灾。三种规格即：PQ4、PQ8、PQ16 特点：空气泡沫枪性能良好，体积小，轻便灵活，使用方便。 吸液管接口与泡沫枪吸液口连接，吸液管另一端插入泡沫液桶内。
《消防输水器具》PPT课件
目 录
• 消防输水器具概述 • 消防输水器具的种类与特点 • 消防输水器具的使用方法与注意事项 • 消防输水器具的应用场景与案例分析 • 消防输水器具的未来发展趋势与展望
01
消防输水器具概述
定义与分类
定义
消防输水器具是指用于输送消防用水 的器具，主要包括消防水枪、消防水 带、消防水炮等。
THANKS FOR WATCHING
感谢您的观看
施的火灾防控能力。
智能化与自动化的发展
1 2
智能感知
通过传感器和监测技术，实时监测消防输水器具 的工作状态和运行参数，实现智能化监控和管理。
自动化控制
引入自动化控制系统，实现消防输水器具的自动 化启动、调节和控制，提高应急响应速度和效率。
3
数据驱动决策
利用大数据和人工智能技术，分析消防输水器具 的运行数据和历史案例，为应急决策提供数据支 持。
02
消防输水器具的种类与 特点
喷水灭火器
喷水灭火器是一种便携式的消防器具，通过喷水的方式来扑灭火灾。
喷水灭火器分为手提式和推车式两种，手提式喷水灭火器轻便，便于携带，而推车 式喷水灭火器则喷射水量大，适用于扑灭较大面积的火灾。
喷水灭火器的优点是使用简单、成本低廉、操作方便，缺点是对于液体、气体和电 气火灾不适用。
商场是人员流动大、易燃物品集中的场所，消防安全尤为关键。
消防输水器具在商场中的应用主要是为了迅速扑灭火灾，减少人员伤亡 和财产损失。
案例分析：某商场发生火灾，消防员使用消防输水器具迅速扑灭火源， 保障了顾客和员工的安全。
高层建筑的消防安全
高层建筑楼层高、结构复杂，消防安全挑战更大。
消防输水器具在高层建筑中的应用主要是为了快速扑灭火源，保障高层建筑内人员的安全。
消防水枪(城市消防国家标准)
消防水枪1 范围本标准适用于工作压力为0.20～4.0 MPa、流量不大于16 L/s的消防水枪。
本标准不适用于脉冲气压喷雾水枪。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 197 普通螺纹公差与配合(GB/T 197—2003，ISO 965-1：1998，MOD)GB/T 1173 铸造铝合金GB/T 1176 铸造铜合金技术条件(GB/T 176—1987，neq ISO 1338：1977)GB 3452.1 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差(GB 3452.1—2005ISO 3601-1：2002，MOD)GB 12514(所有部分) 消防接口GB/T 15115 压铸铝合金GB/T 15116 压铸铜合金3 术语和定义下列术语和定义适用于本标准。
3.1 消防水枪(以下简称为水枪) fire nozzles由单人或多人携带和操作的以水作为灭火剂的喷射管枪。
水枪通常由接口、枪体、开关和喷嘴或能形成不同形式射流的装置组成。
3.2 充实水流solid stream具有充实核心段的水射流。
3.3 雾状水流fog stream水滴平均粒径不大于0.1 mm，射流边缘夹角大于0°，且不具有充实核心段的水射流。
3.4 开花水流(又称防护水幕) safeguarding water stream水滴平均粒径大于0.1 mm，用来降低热辐射的伞形水射流。
3.5 直流喷雾水枪 combination nozzle with a straight stream and a fog stream既能喷射充实水流，又能喷射雾状水流，并具有开启、关闭功能的水枪。
水枪演示文稿
QLD8A型多功能水枪
结构及功能
• QLD8A型多功能水枪的结构主要由球阀 和喷头两部份组成。 • 球阀是控制水枪出水或关闭的机构、球阀 手柄上刻有“开”和“关”的标记，手柄 向前推阀开启，向后拉阀门关闭。 • 喷头采用可调式机构，根据火场实际情况 进行功能调整，既可喷射柱状射流，又可 喷射雾状射流；在直流状态时也可调节水 枪的出水流量。
压力 检查水罐的水是否装满 将气瓶和水罐置于背带上并收紧箍带 穿戴器具（气瓶控制阀朝下），肩带和腰带置于合适 位置并将腰扣扦好，受紧腰带 • 到达指定火场时打开气瓶和水罐阀门 • 开启雾水枪调节把手（安全锁） • 在完成以上操作后水雾灭火枪即可进行救灾灭火。 （通过调节灭火枪上的转换开关来转换喷射模式）
参数及状态标记随喷头所处的位置不同而变化为直流状态标记为雾化状态标记喷头可左右旋转当喷头右旋至极限位置时流量为零当喷头由此左旋时流量逐渐增大从0到600为直流状态从600到600为直流到雾化的过度状态从600到700为雾化状态
简介
• QWLB15两相流水雾灭火枪（以下简称水 雾灭火枪），以其独特的技术和安全、可 靠便捷的操作，实现了比同类灭火设备节 能降耗1/3的高效率。该细水雾灭火枪工作 压力低，结构紧凑、轻巧，以制成背负式， 方便的在不同环境中达到消防灭火的目的， 是更具战斗力的新一代灭火装置。
注意事项
▲球阀开启或关闭不要过猛，以利于减少冲 击力； ▲在使用时，不要把水枪对准其他人员，以 免伤人； ▲水枪在使用过程中，尽量避免跌打，以免 损伤机件，影响使用； ▲在使用后，用清洁水清洗，并检查水枪是 否完好，以便下次出勤使用。
谢谢大家
安全提示
• 1．注意本说明书为用户提供了现场使用、维护保 养的标准过程，使用前必须熟悉本说明书中提供 的培训和指导，才能使用、维护保养和更换两相 流背负式水雾灭火装置的某些零部件。 • 2、本产品装备的减压阀出厂时都已调好，使用者 不准自行调节。 • 3、使用不当或者错误使用背负式两相流水雾灭火 装置，会导致使用者处于危险环境中，从而引起 人员伤亡。 • 4、本产品应轻拿轻放不允许撞击。
水枪操作与使用

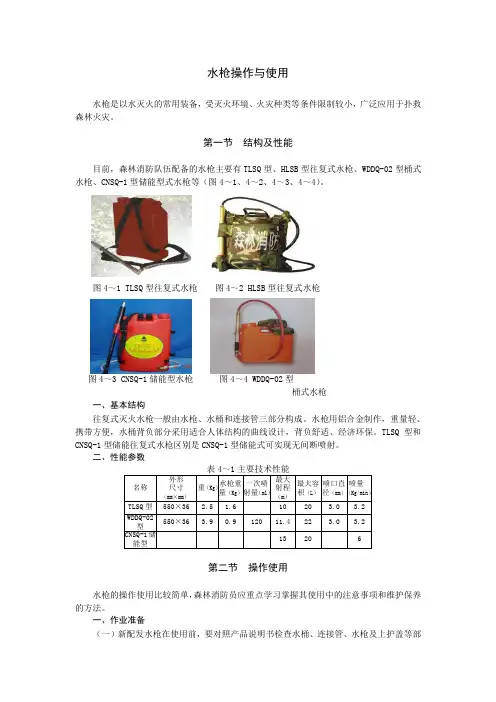

水枪操作与使用水枪是以水灭火的常用装备，受灭火环境、火灾种类等条件限制较小，广泛应用于扑救森林火灾。
第一节结构及性能目前，森林消防队伍配备的水枪主要有TLSQ型、HLSB型往复式水枪、WDDQ-02型桶式水枪、CNSQ-1型储能型式水枪等（图4～1、4～2、4～3、4～4）。
图4～1 TLSQ型往复式水枪图4～2 HLSB型往复式水枪图4～3 CNSQ-1储能型水枪图4～4 WDDQ-02型桶式水枪一、基本结构往复式灭火水枪一般由水枪、水桶和连接管三部分构成。
水枪用铝合金制作，重量轻、携带方便，水桶背负部分采用适合人体结构的曲线设计，背负舒适、经济环保。
TLSQ型和CNSQ-1型储能往复式水枪区别是CNSQ-1型储能式可实现无间断喷射。
二、性能参数名称外形尺寸（mm×mm）空重（Kg）水枪重量（Kg）一次喷射量（ml）最大射程（m）最大容积（L）喷口直径（mm）喷量（Kg/min）TLSQ型550×36 2.5 1.6 10 20 3.0 3.2WDDQ-02型550×36 3.9 0.9 120 11.4 22 3.0 3.2CNSQ-1储能型13 20 6第二节操作使用水枪的操作使用比较简单，森林消防员应重点学习掌握其使用中的注意事项和维护保养的方法。
一、作业准备（一）新配发水枪在使用前，要对照产品说明书检查水桶、连接管、水枪及上护盖等部件是否齐全，水枪是否漏水，确保能正常作业。
（二）每次使用前，要重点检查水枪头是否堵塞，及时清理杂物；要对水桶与水枪连接处进行检查紧固，损坏的连接管要及时更换。
（三）野外作业时，要使用过滤网为水枪注水，并检查桶盖密封圈是否密闭。
二、操作规程背好加满水的水枪后，左手握水枪头，右手紧握水枪杆，对准火线往复伸缩推拉作业。
枪头外伸做推的动作时拉要稍轻缓，保证连接管从水桶中吸水。
枪头向内缩放做拉的动作时要均匀用力，使射出的水有力。
电动水枪通常在背好水枪后，再启动点火开关开始作业。
消防水枪
消防水枪专讲• 专业制造消防水枪/消防水炮•国际化公司公司介绍• 创始人：Chief Clyde McMillan 消防员出身• 成立于1971年•全球约200名雇员• 代理制销售• 厂址：Valparaiso, Indiana （距芝加哥150公里）公司介绍TFT 高品质的保证消防水枪的设计追求1、直流质量（穿透力、集束性、射程）2、喷雾（平均水滴粒径小于0.1mm）3、开花（水滴粒径大于0.1mm）4、压力/流量适应性5、如何消除水锤效应6、如何减少后座力7、密封不泄漏8、耐盐雾腐蚀9、抗跌落多功能消防水枪既能喷射充实水流，又能喷射雾状水流或开花水流，并具有开启﹑关闭功能的水枪四大主要功能----灭火*冷却*隔热*排烟1、直流/喷雾/开花2、压力/流量可调3、滑阀设计（整流）4、专利喷嘴（稳压）5、先进的生产工艺滑阀设计球阀TFT有近万种消防水枪供您选择l高强度高弹性工业合成材料枪头保护套，有效保护水枪意外跌落或撞击导致枪头的损坏l另有TFT专利浓雾型固定模铸齿，浓密实心液滴雾锥，强力熄灭火焰l专利不锈钢滑阀结构，消除紊流，确保直流质量l六档流量控制，消除水锤效应降低水泵及管路磨损G-Force 给福多功能消防水枪l本体采用硬质铝合金材质，表面经过阳极氧化处理G-Force 给福多功能消防水枪l进口内置不锈钢过滤网l360度旋转消防接口，防止水带打结，保护消防员l突起扳钮设计，方便调整水流模式，扳钮表面覆有夜光反射标识，尤其适合危急昏暗复杂的火场操作l流量档位指示，可以根据实际情况选择流量l设计自清洗功能G-Force 给福多功能消防水枪l整个枪体采用防跌设计，有弹性伸缩功能l 可以根据客户要求定制不同颜色的手柄配套发泡管方便拆装，用于打泡沫性能指标•最大入口压力4.0MPa•出口稳定压力7 bar 或5 bar•固定流量/可调流量，100~570LPM •固定/旋转喷雾齿G-Force 给福多功能消防水枪实战表现G-Force 给福多功能消防水枪l 专利不锈钢滑阀结构，消除紊流，确保直流质量l 六档流量控制，消除水锤效应降低水泵及管路磨损Mid-Force 迷福多功能消防水枪l 本体采用硬质铝合金材质，表面经过阳极氧化处理l 双压(7bar/4bar)工况旋转按钮,供水压力不足时，仍能保持正常射流l 专利喷雾齿，液滴均匀，实心雾锥，强力冲击火焰，保护消防员安全l 有旋转不锈钢齿可选l 有5bar/3bar 工况压力可选l进口内置不锈钢过滤网l360度旋转消防接口，防止水带打结，保护消防员Mid-Force 迷福多功能消防水枪l枪头压铸防UV橡胶，抗日晒老化并防撞击损坏l外表凸轮设计，简便安装发泡管l可以根据客户要求定制不同颜色的手柄l隔热橡胶包覆阀门手柄，表面沟槽设计，方便湿手套作业Mid-Force 迷福多功能消防水枪l双压设计喷嘴性能指标•Mid-Force (38 mm)260 –760 LPM @ 7 & 4 BAR260 –760 LPM @ 5 & 3 BAR •Dual-Force (38 & 65 mm)360 –1150 LPM @ 7 & 4 BAR360 –950 LPM @ 5 & 3 BAR •Max-Force (38 & 65 mm)400 –2000 LPM @ 7 & 3.5 BAR Mid-Force 迷福多功能消防水枪Quadra-Fog 来福多功能消防水枪性能指标•直流、喷雾•加装发泡筒就可打泡沫•旋转消防接口，防止水带打节•固定或旋转喷雾齿•硬质铝合金材质•四档流量可调110, 230, 360 & 470 L/min @ 7bar110, 230, 360 & 470 L/min @ 5bar经济型性能指标•直流、喷雾/泡沫•直接打泡沫•机械铸磨齿，宽幅浓密实心雾锥•硬质铝合金材质•旋转消防接口，防止水带打节•二档/四档流量可调75 & 230 L/min @ 7bar 75 & 360 L/min @ 7bar110, 230, 360 & 470 L/min @ 7bar 110, 230, 360 & 470 L/min @ 5barQuadra-Cup 多福泡沫一体化消防水枪泡沫模式轻轻一拉，即成发泡模式，瞬时喷射丰富泡沫特种消防枪烟囱枪干粉枪粉水组合枪穿刺枪水幕枪除冰枪TFT授权上海太开为中国代理商TFT 中国非常感谢！！！上海太开实业有限公司 info@。
消防仪器使用培训课件PPT课件
提高救援效率
使用消防仪器可以快速控 制火势，为救援人员创造 更好的救援条件，提高救 援效率。
维护公共安全
消防仪器的使用能够提高 公共场所的安全性，降低 火灾风险，维护社会公共 安全。
常见消防仪器的种类
灭火器
用于扑灭固体、液体、 气体和带电设备火灾的
便携式灭火设备。
灭火器箱
用于存放灭火器的箱子 ，方便灭火器的取用和
定期维护保养
为确保消防仪器的正常使用和延长使 用寿命，应定期进行维护保养，包括 清洁、检查、更换配件等。
05
CATALOGUE
消防仪器使用培训总结
培训效果评估
培训内容掌握情况
通过测试和反馈，了解参训人员对消防仪器使用 方法的掌握程度。
实际操作能力提升
观察参训人员在模拟演练中的表现，评估其操作 消防仪器的熟练度和应对能力。
工业区
工业区内的火灾类型多样，需 要根据实际情况选择不同类型 的消防仪器进行扑灭。
交通工具
飞机、火车、汽车等交通工具 上需要配备便携式灭火器，以
应对火灾等紧急情况。
02
CATALOGUE
消防仪器使用方法
灭火器的使用方法
总结词
注意事项
掌握灭火器的正确使用方法对于及时 扑灭火灾至关重要。
使用灭火器时应保持安全距离，避免 被火源烧伤或烟雾呛到。
对火灾的能力。
THANKS
感谢观看
烟雾探测器的使用方法
总结词
烟雾探测器是火灾预警的重要设 备，能够及时发现火灾并发出警
报。
详细描述
烟雾探测器通过检测空气中的烟 雾颗粒来工作，当探测到烟雾时
，会发出警报。
注意事项
定期检查烟雾探测器的电池和运 行状况，确保其正常工作。同时 ，在安装时应注意选择合适的位 置，避免被灰尘、蒸汽等干扰。
消防器材基本知识与使用操作培训.pptx
六、消防水带
消防水带是消防现场输水用的软 管。消防水带按材料可分为有衬 里消防水带和无衬里消防水带两 种。
无衬里水带承受压力低、阻力大、 容易漏水、易霉腐，寿命短，适 合于建筑物内火场铺设。
衬里水带承受压力高、耐磨损、 耐霉腐、不易渗漏、阻力小，经 久耐用，也可任意弯曲折叠，随 意搬动，使用方便，适用于外部 火场铺设。
四、火灾会造成生态平衡的破坏
1987年5月6日到6月2日几乎长达一个月的 大兴安岭森林特大火灾，起火直接原因是林场工 人在野外吸烟引起，间接原因是气候条件有利燃 烧，可燃物多。人民解放军、森林警察、公安消 防人员、广大职工近10万军民经过近一个月的殊 死搏斗，才将大火扑灭。这场大火致使193人丧 生，226人受伤，火灾破坏了1000多万亩林业资 源，大火殃及1个县城3个镇，破坏的生态平衡需 80年才能恢复，经济损失高达69.13亿元。据资 料统计，我国年均森林火灾毁林面积达100万公 顷（我国森林覆盖率仅为13%，日本60%）， 森林大面积减少，造成洪水泛滥。
火灾分类
根据我国现行标准规定，按照火灾燃烧性质 划分，可以将火灾类型分为A、B、C、D四类。
A类火灾：指固体火灾。这种物质往往具有 有机物性质，一般在燃烧时能产生灼热的余烬， 如木材、棉、毛、麻、纸张火灾等。
B类火灾：指液体火灾和可熔化的固体物质 火灾。如汽油、煤油、原油、甲醇、乙醇、沥青、 石蜡火灾等。
5、将水带另一端与水枪连接（连接程序与消火栓连接相同）。
6、连接完毕至少两人握紧水枪，对准火场（勿对人，防止高压水伤 人）。
干粉灭火器维护保养
灭火器应放置在通风、干燥、阴凉并取用方便的 地方，环境温度-5—+45度为好 。 灭火器应避免高温、潮湿和有严重腐蚀场合，防 止干粉灭火剂结块、分解。
消防器材知识培训ppt课件
山东凤祥股份有限公司
二、消防设备、器材及标志的介绍
灭火器类型—ABC-2
名
称：推车式灭火器
规
格：35公斤
软
配置要求：重点区域（熟食/仓库等） 管
使用说明
保
1、当发生火灾时将灭火器推至现场； 险
2、拔出安全梢，筒体与地面垂直手握 栓
胶管。
3、选择上风位置接近火点，将皮管朝
向火苗根部
4、用力压下握把，摇摆喷射，将干粉 喷
规
格毒时间≥35分钟
1、打开盒盖，取出真空包装；
2、撕开真空包装袋，拔掉前后二个罐
盖；
3、戴上头罩、拉紧头带；
4、选择路径、果断逃生；
25
山东凤祥股份有限公司
三、消防基本知识
26
山东凤祥股份有限公司
三、消防基本知识
1、消防名词解释
火灾：时间或空间上失去控制的燃烧所造成的灾害 事件。
场所的消防必备品。不适用于扑灭电器类火灾。
8
山东凤祥股份有限公司
二、消防设备、器材及标志的介绍
9
山东凤祥股份有限公司
二、消防设备、器材及标志的介绍
灭火器类型—ABC-1
名
称：手提式ABC干粉灭火器
规
格：2公斤/4公斤等
配置要求：2具/100平方米
使用说明：
压 把
三、消防基本知识
4、灭火的基本方法
隔离法：将可燃/易燃/助燃物质与火源分开。 冷却法：用水直接喷射到燃烧物体上，使温度降至
燃点以下。 窒息法：用湿棉毯、温麻袋、温棉被、干沙等不燃
物覆盖在燃烧物的表面，隔绝空气，使燃 烧停止。 化学抑制法 ：就是用含氮的化学灭火器喷射到燃
常用消防器材的使用方法PPT课件
泡沫灭火器
利用泡沫灭火剂扑灭火灾的灭 火器，适用于扑灭液体火灾。
水灭火器
利用水灭火剂扑灭火灾的灭火 器，适用于扑灭固体物质火灾
。
二氧化碳灭火器
利用二氧化碳灭火剂扑灭火灾 的灭火器，适用于扑灭电气火
灾。
灭火器种类
手提式灭火器
便携式，可手提使用。
推车式灭火器
较大容量，需推车使用。
常用消防器材的使用 方法ppt课件
目 录
• 引言 • 常用消防器材介绍 • 其他消防器材介绍 • 消防器材使用场景和案例分析 • 总结
01
引言
目的和背景
01
介绍消防器材使用方法的普及程 度，强调其在火灾预防和应急救 援中的重要性。
02
分析当前社会对消防器材使用方 法的认知不足，提出通过PPT课 件进行宣传和教育的必要性。
灭火器、灭火毯、烟雾报警器等。
办公室火灾
办公室火灾案例
办公室内电器设备多，易引发火灾。
办公室火灾特点
人员密集，逃生通道狭窄，火势蔓延快。
办公室消防器材
灭火器、灭火毯、消防栓等。
工厂火灾
工厂火灾案例
工厂内设备、物料等易燃物品多， 火灾风险高。
工厂火灾特点
火势猛烈，烟雾大，易造成大面 积燃烧。
工厂消防器材
预防火灾事故
通过学习和掌握消防器材的使用方法，可以预防火灾事故的发生， 降低火灾风险。
保护生命财产安全
正确使用消防器材可以有效控制火势，减少火灾对生命财产的威 胁，保护人民生命财产安全。
提高消防安全意识
增强安全意识
通过学习和了解消防器材的使用方法，可以增强人们的消防安全 意识，提高对火灾的警惕性。
最新初级消防器材的使用和讲解幻灯片
D是消除静态误差的，提高系统动态特性，（减少超调量和反应 时间），一般D设置都比较小，而且对系统影响比较小。
PID控制器参数的工程整定,各种调节系统中P.I.D参数经 验数据以下可参照：
温度TIC：P=20~60%，I=180~600s，D=3-180s； 压力PIC： P=30~70%，I=24~180s； 液位LIC： P=20~80%，I=60~300s； 流量FIC： P=40~100%，I=6~60s。
1、外观检查
❖ ①检查灭火器是否过期 ❖ ②检查灭火器的标识是否清晰 ❖ ③检查灭火器的铅封是否完好 ❖ ④检查灭火器筒体的腐蚀程度，有无锈蚀 ❖ ⑤检查灭火器的各部件是否完整，有无松动、变
形、锈蚀、损坏和漏气等 ❖ ⑥检查压力表指针是否在绿色区域 ❖ ⑦检查灭火器喷嘴与喷射软管是否完整，有无堵
塞。
谢 谢！
——杨 希
PID控制简介
PID控制器由比例单元（P）、积分单元（I）和微分 单元（D）组成。
比例（P）调节作用：是按比例反应系统的偏差，系 统一旦出现了偏差，比例调节立即产生调节作用用以减少 偏差。比例作用大，可以加快调节，减少误差，但是过大 的比例，使系统的稳定性下降，甚至造成系统的不稳定。
经验法简单可靠，但需要有一定现场运行经验，整 定时易带有主观片面性。当采用PID调节器时，有多个整 定参数，反复试凑的次数增多，不易得到最佳整定参数。
下面以PID调节器为例，具体说明经验法的整定步骤： A. 让调节器参数积分系数I=0，实际微分系数D=0，控制系统投入 闭环运行，由小到大改变比例系数P，让扰动信号作阶跃变化，观 察控制过程，直到获得满意的控制过程为止。
消防水带、消防软管卷盘、消防水枪、室内外消火栓现场判定 ppt课件
ppt课件
19
《消防产品现场检查判定规则》 GA588-2012
结构要求
1、卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆
动角应不小于90°。
不合格判定
卷盘旋转部分不能绕转臂的固定轴向外作水平摆动，摆
动角小于90°。
2、卷盘进口阀的开启和关闭方向应有明显的标志。
不合格判定
卷盘进口阀的开启和关闭方向无明显的标志。
分类
按水枪的工作压力范围分为低压水枪、中压 水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
ppt课件
22
ppt课件
23
型号
ppt课件
24
消防水枪现场检查判定
抗跌落性能 水枪以喷嘴垂直朝上、喷嘴垂直朝下（旋
转开关处于关闭位置）以及水枪轴线处于水 平三个位置，从离地2.0m±0.02m高处（从 水枪的最低点算起）自由落到混凝土地面上。 水枪于每个位置跌落两次后进行检查，出现 破裂或不能正常操作为不合格。
双栓阀室内消火栓； 按结构形式可分为：直角出口型室内消火栓 、45度
出口型室内消火栓 、旋转型室内消火栓 、减压型室内消 火栓 、旋转减压型室内消火栓、减压稳压型室内消火栓、 旋转减压稳压型室内消火栓 。
单出口（单栓阀） 室内消火栓
双出口（单栓阀） 室p内pt课消件火栓
双出口（双栓阀） 室内消火栓 32
ppt课件
2
一、消防水带
定义 消防水带是用来运送高压水或泡沫等阻燃液体
的软管。
分类 消防水带分为有衬里和无衬里两类。有衬里消
防水带包括棉质、尼龙衬胶水带、涤纶灌胶水带、 麻质涂塑水带。按承受工作压力分为0.8MPa、 1.0MPa、1.3MPa、1.6MPa四类。按直径分为50、 65、80或90毫米四类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二.使用维护Biblioteka 使用时，把水枪的进水口端与消防 水带的水带接口（口径相同）按顺时 针方向旋转90°即可连成一体，反时 针方向旋转90°即可分开，水枪的开 关手柄与枪体同一轴线时即为开通。 手柄按顺时针方向旋转90°即可关闭， 并可通过高速手柄与枪体还夹角的大 小，来高速水枪的射程，流量的大小。 平时应经常检查各密封部位的垫圈是 否完好，注意密封，应防止碰撞，影 响正常的使用，不得与酸碱等化学物 品混放。并远离热源，以防橡胶件老 化。
三.分类与型号
1、按水枪的工作压力范围分为：a)低 压水枪（0.2MPa-1.6MPa）；b)中压水 枪（>1.6MPa-2.5MPa）c)高压水枪 （>2.5MPa-4.0MPa）
2、按水枪喷射的灭火水流形式可分为： a)直流水枪b)喷雾水枪c)直流喷雾水 枪d)多用水枪
消防水枪
一.使用方法
1、拉开防火栓门 ,取出水带,水枪。
2、检查水带及接头是否良好 ,如有破损,禁止使 用。
3、向火场方向铺设水带 ,注意避免扭折。
4、将水带与消防栓连接 ,将连接扣准确插入滑 槽,并按顺时针方向拧紧。
5、连接完毕后 ,至少有2名操作者紧握水枪 ,对 准水源（严禁对人 ,避免高压伤人） ,另外一名 操作者缓慢打开消火栓阀门至最大 ,对准火源根 部喷射进行灭火 ,直到将火完全扑灭。
