动态无功补偿培训材料(1).ppt
SVG动态无功补偿培训
连接电抗器
• 装置的输出通过连接 电抗器并联到系统侧。
冷却系统
• 冷却系统分为风冷和水冷两种方式。风冷 系统由散热风机和控制电路组成。
七.装置的控制面板
• 装置的运行状态 • SVG 装置带电时，运行在五种工作状态：待机、充电、运行、跳闸、放电。各状态 • 说明和转换关系如下。 • 1) 待机状态 • 装置上电后立即进入待机状态，然后进行自检。若无任何故障且状态正常，则点亮 • 就绪灯。若在就绪情况下收到用户启机命令，则闭合主断路器。主断路器闭合后即转入 • 充电状态。 • 2) 充电状态 • 表示装置的直流电容正在充电，由于装置为自励启动，主断路器闭合即表示装置已 • 经进入了充电状态。若在主断路器闭合后直流电压充电到超过直流设定值，则自动闭合 • 启动开关以短路充电电阻，启动开关闭合后延时 10s 自动转入并网运行状态。 • 3) 运行状态 • 表示装置处于并网运行的工作状态，可以在各种控制方式下输出电流，达到补偿无 • 功、负序或谐波的效果。若在此过程中出现报警，报警指示灯亮，不影响装置正常运行； • 若在此过程中出现过流、同步丢失等可恢复故障，装置将闭锁，待手动或自动复位消除 • 故障后，装置将重新解锁运行；若在此过程中出现严重故障或收到停机命令，装置将发 • 跳闸命令，并转到跳闸状态。 • 4) 跳闸状态 • 表示装置正在执行跳闸指令。一进入跳闸状态，装置就立刻发跳闸命令。检测到主 • 断路器断开后进入放电状态。 • 5) 放电状态 • 表示装置正在放电。主断路器断开后，直流电容将缓慢下降直至为 0。该状态时持 • 续 10s 后装置自动转入待机状态。注意，功率单元完全放电需要时间，停机后要等待 15 • 分钟后再对功率柜进行操作。
一.什么是无功补偿？
• 电网中的电力负荷如电动机、变压器等， 大部分属于感性负荷，在运行过程中需向 这些设备提供相应的无功功率。在电网中 安装并联电容器等无功补偿设备以后，可 以提供感性负载所消耗的无功功率，减少 了电网电源向感性负荷提供、由线路输送 的无功功率，由于减少了无功功率在电网 中的流动，因此可以降低线路和变压器因 输送无功功率造成的电能损耗，这就是无 功补偿。
动态无功补偿装置技术培训 ppt课件
) P
无功补偿的意义和作用
意义： 就近提供负载所需的无功功率，避免负载与电源进行无功功率交换。 作用：
减少由于无功功率在电路内往返传输过程中引起的电能损失； 减少由于无功功率在电路内往返传输过程中引起的电压损失； 增加设备输电能力； 提高系统的稳定性。
国家相关政策
•节电措施 各级电压的电力网和电力用户都要提高自然功率因数，并按无 功分层分区和就地平衡以及便于调整电压的原则，安装无功补偿设备和 必要的调压装置。 •电能质量与节电监察 各级电力部门要对所管辖电网(包括输配电线路、变电站和用 户)的电压质量和无功电力、功率因数和补偿设备的运行进行监察、考 核。各电力用户都要向当地供电部门按期报送电压质量和无功补偿设备 的安装容量和投入情况，以及无功电力和功率因数等有关资料。电网和 用户都要提高调压装置和无功补偿设备的运行水平。
无功补偿原理
P+jQ
系统
PL+jQL -jQC
负载
无功补偿原理图 功率平衡： P jQ P L jQ P PL
cos
L
L
- jQ
C
PL j ( Q
L
- Q
C
)
Q Q
- Q
C
-1
cos tg
(
当 Q L Q C时 : P PL { Q 0 cos 1 . 0
图 1 非零过渡过程投切电容器 组的电网电压和电流波形图
图 2 零过渡过程投切电容器 组的电网电压和电流波形图
RTSC动态滤波补偿装置优点
1、准确的测量及完善的设计 设计滤波器的首要条件是谐波测量的准确性，有了准确的测量加 上完善的设计才能得到良好的滤波效果。我公司采用的A级精度的电能 质量测试仪保证了测量的准确性，采用的高端设计和仿真软件有效的 保证了设计的完善性和可靠性。 2、可靠的晶闸管触发 我公司研制开发的晶闸管触发控制电路，采用晶闸管柔性投切技 术（FACTF）。这种技术可有效的解决采用传统晶闸管电压过零投切技 术时产生的过电压、过电流、暂态冲击等问题。充分解决了晶闸管触 发可靠性低、波形畸变、晶闸管损坏的问题。 3、完善的保护 可以实现长期免维护。保护功能包括滤波器组过电流保护、晶闸 管过热保护、过压保护、欠电压保护。运行可靠性高。 4、精确迅速的控制

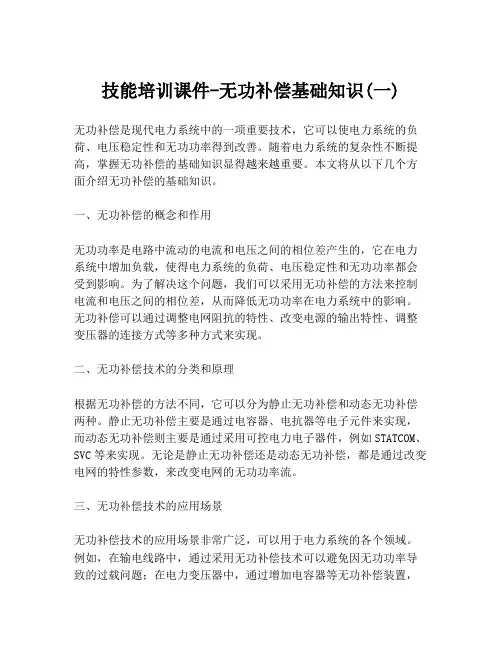

技能培训课件-无功补偿基础知识(一)
技能培训课件-无功补偿基础知识(一)无功补偿是现代电力系统中的一项重要技术，它可以使电力系统的负荷、电压稳定性和无功功率得到改善。
随着电力系统的复杂性不断提高，掌握无功补偿的基础知识显得越来越重要。
本文将从以下几个方面介绍无功补偿的基础知识。
一、无功补偿的概念和作用无功功率是电路中流动的电流和电压之间的相位差产生的，它在电力系统中增加负载，使得电力系统的负荷、电压稳定性和无功功率都会受到影响。
为了解决这个问题，我们可以采用无功补偿的方法来控制电流和电压之间的相位差，从而降低无功功率在电力系统中的影响。
无功补偿可以通过调整电网阻抗的特性、改变电源的输出特性、调整变压器的连接方式等多种方式来实现。
二、无功补偿技术的分类和原理根据无功补偿的方法不同，它可以分为静止无功补偿和动态无功补偿两种。
静止无功补偿主要是通过电容器、电抗器等电子元件来实现，而动态无功补偿则主要是通过采用可控电力电子器件，例如STATCOM、SVC等来实现。
无论是静止无功补偿还是动态无功补偿，都是通过改变电网的特性参数，来改变电网的无功功率流。
三、无功补偿技术的应用场景无功补偿技术的应用场景非常广泛，可以用于电力系统的各个领域。
例如，在输电线路中，通过采用无功补偿技术可以避免因无功功率导致的过载问题；在电力变压器中，通过增加电容器等无功补偿装置，可以改善电力变压器的性能参数，避免负载电流的大幅度变化，从而提高电力系统的电压稳定性和供电质量。
四、无功补偿技术的未来发展方向虽然无功补偿技术已经得到广泛的应用，但是随着工业化、城市化进程的不断加速，对电力系统的负荷和安全要求也在不断提高。
因此，未来的无功补偿技术不仅需要提高无功补偿的效率和稳定性，还需要采用智能化控制技术、多源协调控制技术、大数据分析和优化技术等，来解决电力系统中的无功问题。
总之，无功补偿技术作为电力系统中的重要技术，掌握无功补偿的基础知识对于电力工程师和技术人员来说是非常必要的。
动态无功补偿装置技术培训PPT共46页
动态无功补偿装置技术培训
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
谢谢！51、 天 下 之 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
动态无功补偿培训材料ppt课件
动态无功补偿和滤波技术培训 谐波治理（滤波）基础知识：
3、谐波的危害：
主要表现在以下几个方面：
• 谐波使企业电网中的设备产生附加
谐波损耗，降低电网、输电及用电
设备的使用效率，增加电网线损。
在三相四线制系统中，零线会由于
流过大量的3次及其倍数次谐波电流，
造成零线过热。
33
动态无功补偿和滤波技术培训 谐波治理（滤波）基础知识：
调压技术：根据 Q=2πfCU2 改变电容器 端电压来调节无功输出，实现自动补偿。
20
动态无功补偿和滤波技术培训 无功补偿基础知识：
4、TSVC型动态无功补偿装置： 利用晶闸管控制电抗器(TCR)式
的动态无功补偿装置(SVC)，是通过 控制晶闸管的导通角和导通时间，以 控制流过电抗器电流的大小和相位， 实现感性无功的连续可调，从而实现 容性无功的动态补偿。
动态无功补偿和滤波 技术培训
基本原理和要求
1
动态无功补偿（滤波） 技术培训
一、无功补偿基础知识： 1、什么是功率、功率因数 2、提高功率因数的意义 3、无功补偿的基本原理和方法 4、无功补偿在系统中的作用 5、动态无功补偿装置种类
2
动态无功补偿（滤波） 技术培训
二、谐波治理（滤波）基础知识： 1、谐波的含义 2、谐波的产生 3、谐波的危害 4、谐波治理的必要性 5、谐波治理方法
18
动态无功补偿和滤波技术培训 无功补偿基础知识：
3、调压式： 利用有载调压变压器（自耦式）
调节电容器两端的电压，实现容性无 功功率的调节；是细化了的分组自动 投切，不能实现连续无级调节；变压 器受涌流冲击和谐波影响，可靠性下 降。无法实现滤波，甚至可能引起谐 振的危险。
