南方CASS勘测定界总体解决方案广东南方数码科技有限公司South Digital Technology Co., LTD.二〇一〇年四月1 前言1.1金土工程介绍“金土工程”就是通过信息技术的广泛应用，建立科学、高效的国土资源形势分析、预测和信息服务体系，使国家能够直接、全面、准确地掌握国土资源信息及其动态变化情况，形成上下联动的规范、科学的网络化国土资源管理方式。

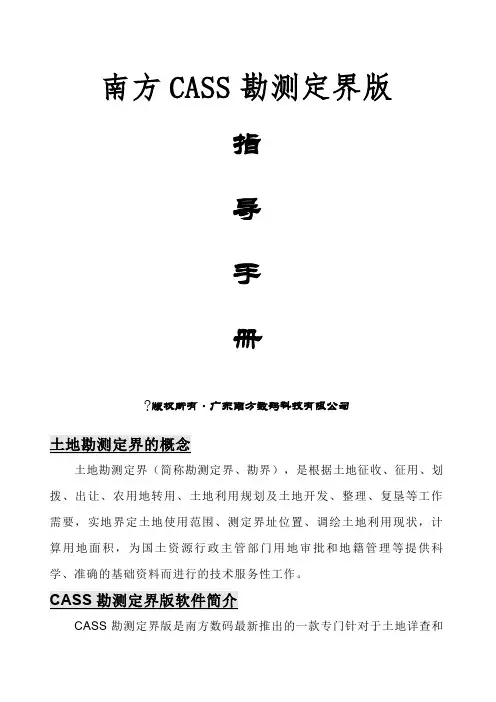

1.2金土工程对数据的要求1.3土地勘测定界的概念土地勘测定界（简称勘测定界、勘界），是根据土地征收、征用、划拨、出让、农用地转用、土地利用规划及土地开发、整理、复垦等工作需要，实地界定土地使用范围、测定界址位置、调绘土地利用现状，计算用地面积，为国土资源行政主管部门用地审批和地籍管理等提供科学、准确的基础资料而进行的技术服务性工作。

1.4勘测定界需要提交的成果（1）文字成果：勘测定界报告书（2）图件成果：包括接图表、勘测定界图、项目用地范围图、控制网展点图（大型工程）（3）电子数据：包括电子报盘数据和勘测定界备案数据（4）观测记录、计算手簿(作业单位存查)勘测定界成果备案数据主要包括勘测定界报告书、勘测定界图、项目用地范围图、界址点成果表、面积汇总表。

2 CASS勘测定界版软件介绍2.1 CASS勘测定界版软件简介CASS勘测定界版是南方数码最新推出的一款专门针对于土地详查和土地勘界的专业数据处理软件。

配合土地利用现状调查工作的需要，从地形绘制、地籍成图、土地详查到最后的成果报告，形成完整的工作流程，为土地勘测定界提供解决方案。

CASS勘测定界版主要功能是面向国土资源部门土地勘测定界工作，以提高作业效率与简化作业员操作为原则，采用AutoCAD图形扩展属性管理技术，以GIS概念实现图形数据与属性数据的双向联动，使用户在进行绘制土地勘测定界图、地籍调查宗地图与编制土地勘测定界项目成果表和报告书的工作中，从大量重复性绘制与计算统计等繁琐劳动中解放出来，并彻底解决了计算统计数据容易出错的技术环节，能够为国土资源管理部门用地审批和地籍管理基础资料的科学性、准确性提供有力的保障。

2.2 CASS勘测定界版软件设计参照依据《中华人民共和国土地管理法》《土地勘测定界技术规程》（中华人民共和国国土资源行业标准TD/T 1008-2007）《第二次全国土地调查实施细则（农村部分）》2.3 CASS勘测定界版的用途2.4 CASS勘测定界专版与标准版区别2.5 CASS勘测定界版界面2.6 CASS勘测定界版部分菜单截图3 CASS勘测定界版作业流程总体来说CASS勘测定界分为三个大的步骤来进行：绘界线——赋属性——输出成果3.1 块状工程流程示意图3.2、详细操作流程1）设置绘图比例尺：在“自动绘图”菜单下设置当前比例尺和绘图区域大小。

2）展点：在绘图区域根据坐标文件展绘我们在野外对用地区域进行实地测量的坐标点。

操作说明：绘图处理——展野外测量点，根据命令栏提示操作。

3）绘制用地界根据野外测量点确定需要勘测定界的用地范围线。

操作说明：勘测定界——绘制用地界，或者点击工具栏上的图标。

4）通过菜单、工具条和屏幕菜单来绘制用地界范围内的权属界线、地类界、能区分地类的基本地形地物。

5）权属区域自动封闭此功能将根据绘制的境界线与用地边界线自动形成封闭的权属区域，所以在绘制境界线的时候必须要与用地边界线有交点，或者在用地范围线内形成封闭的环。

操作步骤：勘测定界——权属处理——权属区域自动封闭。

或者点击菜单栏上的按钮。

6）赋权属属性：境界线将用地区分为了几个不同权属的区域，我们需要对这些权属区附上权属属性。

操作步骤: 勘测定界——权属处理——修改权属属性，或者点击工具条上的按钮。

按照命令行里的提示，点击权属区内部一点就会搜索到这个封闭的权属区，弹出如下对话框，用户可以根据实际情况选择权属名称，也可以自己输入。

每填完一个权属区，该权属区就会自动填充颜色以示区分。

点击图标可以搜索到没有属性的权属区，搜索结果将在综合信息窗口显示，并且双击可以定位到该没有属性的权属区。

当所有权属区都填完属性后，点击工具条上的可以关闭颜色填充。

7）图斑自动封闭：这个功能将在用地范围线内通过境界线、地类界线交叉所围成的封闭区域生成同一权属同一地类的最小单位——图斑。

有些地物并没有用地类界来区分开来，因为地物的边界线本身就可以看做是地类界，例如道路边界线、池塘水域边界线等。

CASS土地勘测定界版提供多种转换、设置地类界的功能。

无需用户再去重复绘制。

设置为地类界：使用该功能更加提示选择需要设置为地类界的线，如双线道路的边界线。

在图斑自动封闭的时候，道路边界线将被当做地类界来处理，与周围其他的线构成图斑。

取消设置为地类界：使用该功能将取消已经被设置为地类界的线。

转为界线：使用该功能将弹出如下对话框，点击，选择需要转换的线，可以拉框多选。

选择将选择的线转换要转换成的界线，可以选择直接转换和拷贝生成。

将需要参与构图斑的线都转换为地类界以后就可以使用图斑自动生成的功能了。

软件会提示选择一个默认的地类编码。

图上哪种地类比较多就可以选择该种地类，这样只要修改不是该地类的图斑属性了。

8）修改图斑属性：在修改图斑属性之前我们需要先使用“图斑属性继承”功能，该功能将自动继承图斑所在权属区的权属属性，无需用户重复输入。

每修改完一个图斑的属性，就会对该图斑进行颜色填充，以免有图斑漏掉填属性或者是重复的输入属性。

如下图所示。

CASS勘测定界版强大的图斑查询、检查、审核的功能。

通过“勘测定界——图斑处理——搜索无属性图斑”或者点击工具栏上的图标，就可以搜索漏掉属性的图斑，检查结果在综合信息窗口中列表显示，双击可以定位到该图斑的的位置。

另外“勘测定界——图斑查询”功能能按需要的条件来搜索统计图面上符合条件的图斑，非常方便于对勘测定界图形的的审核、统计等。

图斑属性填完后就可以将图斑颜色填充关闭掉了，点击工具条的按钮或者使用菜单“勘测定界——图斑处理——关闭图斑颜色填充”。

有些图斑的注记位置可能不是在图斑的正中央或者别图上其他地物遮住了，点击按钮或者使用菜单“勘测定界——移动图斑注记”来移动图斑注记的位置，如下图所示。

9）界址点自动生成：确保图斑的位置正确和属性完整后就可以生成用地界址点了，CASS土地勘测定界版完全自动生符合国家章程，并且可以根据用户的需要选择哪些界线要添加截止点。

如下图所示：操作步骤：使用菜单“勘测定界——用地界址点——自动生成”，或者点击工具栏图标。

界址点除了自动生成外，还能手动单个添加、删除界址点。

界址点的属性录入，可以单个录入，也可以一次选择多个同时录入属性。

适合用户的操作习惯和也节约了用户的大量宝贵时间。

10）用地项目信息录入用地项目信息录入采用窗口式的录入方式，在报告书中软件自动填写相关信息，操作步骤“输入输出——用地项目信息录入”或者点击图标，包含以下几个方面的信息：1、项目信息：包含用地项目名称、地址，委托方和受托方等项目信息。

2、验收报告：包含控制网、权属调查、界址点等验收报告信息。

3、表格信息：包含土地用途、图幅号、项目人员等表格信息。

4、勘测资料：包含投影类型、坐标系、精度等勘测资料信息。

11）输出勘测定界报告用地项目信息输入完整后。

CASS勘测定界版完全自动生成勘测定界报告书，其中包括土地勘测定界技术说明、土地分类面积统计表、勘测定界表、界址点成果表等。

12）输出到建设用地电子报盘系统CASS土地勘测定界版建立了与建设用地的电子报盘系统的接口，可以直接将用地项目信息输出到建设用地电子报盘系统中13）其他各种成果输出CASS土地勘测定界版还建立了与ARCGIS的接口，可以直接将用地范围线导出成SHP格式，为用户勘测定界地理位置图提供方面。

各种界址点、控制点的成果表、建设用地分类面积统计表等，用户可以根据自己需要来输出。

14）绘制勘测定界图在出勘测定界图之前我们可以先对用地范围内的图斑进行填充，使用功能“勘测定界——图斑符号填充”。

使用菜单“图幅整饰——建设用地勘测定界图”对图框进行设置和添加图框。

添加完勘测定界图框后就可以直接打印出图，也可以输出为JPG格式的保存，用于添加附件到建设用地电子报盘系统。

操作步骤：“图幅整饰——输出JPG格式”。

4 线状工程勘测定界解决方案4.1线状工程的一般操作流程1）设计转换中线CASS土地勘测定界版提供两种道路设计方式——中线单个交点处理、中线要素文件录入。

另外对于已经在其他软件中设计好的道路中心线，用CASS土地勘测定界版打开时，是不能识别的，需要转换为我们软件能识别的中心线。

操作步骤：“线状工程——参考线绘边界”，根据命令行提示操作。

2）设计转换边界线CASS土地勘测定界版提供两种绘制道路边界线功能——交互会边界、参考线绘边界。

如果道路设计部门提供了道路设计参数的话，可以用交互绘边界的功能，如果图面上已经存在其他软件设计好了的道路边界的话，用参考线转为边界的功能，就可以直接转为我们CASS 能识别的道路边界了。

3）封闭用地边界线我们设计或转换的道路边界线就是我们需要进行勘测定界的用地范围线了，但是道路边线是两天平行的线，我们需要对它进行连接和闭合处理。

操作步骤：地物编辑——复合线处理——分离的复合线连接，根据命令行里的提示一次选择两条道路边界线。

两条边线合并成了一天，点及选中，右键选择特性，打开特性对话框在是否闭合中选择“是”。

这样就形成了线状工程勘测定界的一个封闭区域。

4）转入到块状工程，进行与块状工程相同的处理。

5）添加线状图框线状工程由于特殊的形状原因，需要特别的图框来出图，在CASS土地勘测定界版中提供有中线无缝布局图框，非常实用于道路、铁路等线状工程的出图。

操作步骤：1、自动加内图框线，根据命令行的提示进行操作2、生成无缝布局内图框，根据命令行的提示进行操作3、生成到图纸空间，就可以批量进行打印出图了。

5.与MAPGIS土地利用线状库建立接口CASS土地勘测定界版能直接读取MAPGIS的wp文件，与MAPGIS土地利用线状库的接口大大方便了用户直接实用数据库了的成果，无需重复的调查、绘制图形，从而节省了大量的人力物力。

5.1读取权属面文件操作步骤：输入输出——导入MAPGIS权属面，选权属面文件，软件会自动弹出需要手动匹配权属属性的对话框，如下图所示。

5.2读取地类面文件：操作步骤：输入输出——导入MAPGIS地类面，选权地类文件，软件会自动弹出需要手动匹配地类所在字段的对话框，如下图所示。

5.3绘制用地边界线如果用地范围线在我们导入的权属面和地类面分为内，需要权属面和地类面进行裁剪，操作步骤：勘测定界——用地边界线切割图形。

这样用地界范围以外的图斑就不会参与到面积统计中了。
