幕墙组卷资料
幕墙式建筑应符合下列规定:
(一)建筑高度≥24m时,保温材料的燃烧性能应为A级。
(二)建筑高度<24m时,保温材料的燃烧性能应为A级或B1级。其中,当采用B1级材料时,每层应设置水平防火隔离带。
(三)保温材料应采用不燃材料作防护层,防护层应将保温材料完全覆盖。保护层厚度≥3mm

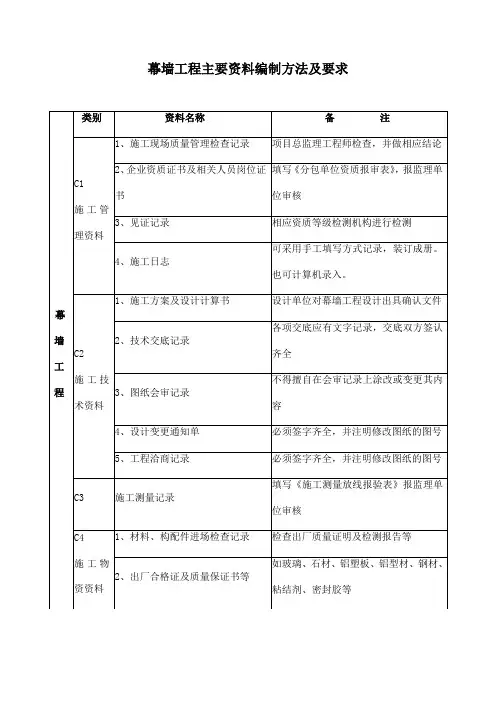

一、施工管理资料:
1、企业资质证书:营业执照、资质证书、施工安全资格审查认可证、质量体系认证证书、施工设计资质、施工许可证(如是外省市的应有进京施工许可证)等。
2、人员岗位证书:资料中签字的相关人员岗位证书。
以上资料应加盖公章,注明原件存放处,抄件人,抄件日期。
二、施工技术资料:
1、施工组织设计及施工方案:应有公司签认的审批表、工程相关人员会签表,工程技术文件报审表报验监理。
2、幕墙设计计算书。(以上资料均应加盖公章)
3、技术交底记录。
4、图纸会审记录及洽商。
三、施工测量记录
四、施工物资资料:
1、幕墙工程物资主要包括玻璃、石材、金属板、铝合金型材、钢材、粘结剂及密封资料、五金件及配件、连接件和涂料等。(划线处均要备案手册)
2、主要物资应有质量证明文件,包括产品合格证、检测报告、商检证、生产许可证、备案手册等。
建筑工程使用安全玻璃及相关材料(含进口安全玻璃与相关材料),必须符合各类产品的国家标准或行业标准,必须有生产单位出具的产品质量合格证和法定检验单位出具的检验合格证报告,必须使用根据国家有关规定取得生产许可证、认定资格的产品和由取得认定资格企业生产或销售的产品。产品合格证、检验报告和生产许可证或资格认定证明应作为工程技术资料存档。
3、幕墙应有抗风压性能、空气渗透性能、雨水渗透性能及平面变形性能检测报告。
4、硅酮结构胶应有国家指定检测机构出具的相容性和剥离粘结性检测报告。
5、玻璃、石材和金属板应有相应资质等级检测机构出具的性能检测报告。
6、铝合金型材应有涂膜厚度的检测。
7、防火材料应有相应资质等级检测机构出具的检测报告。
以上资料应加盖公章,注明原件存放处,抄件人,抄件日期。
五、施工试验资料:
幕墙工程应对以下物资及其性能指标进行复试(应为原件):
1、幕墙用硅酮结构密封胶使用前,应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验,并应对邵氏强度、标准状态拉伸粘结性能进行复验。检验不合格的不允许使用。进口硅酮结构密封胶应具有商检报告。(玻璃幕墙工程技术规范JGJ102-2003)
双组份硅酮结构胶应有混匀性及拉断试验报告。(资料规程)
2、后置埋件应有现场拉拔试验报告。
3、铝塑复合板的剥离强度。
4、石材的弯曲强度,寒冷地区石材的耐冻融性,室内用花岗石的放射性。(同种材料面积小于200平方米为一批量)
5、玻璃幕墙的性能试验包括下列项目:抗风压性能、空气渗透性能、雨水渗透性能、平面内变形性能。性能检测报告应由物资供应单位提供,所反映的幕墙类型、等级、材料等应与幕墙设计要求和实际进场物资相符。
6、安全玻璃应有安全性能检测报告,大于1.5m2按有关规定取样复试(凡获得中国强制认证标志[CCC]的安全玻璃可免做现场复试)。
节能工程使用的材料、构配件应对性能进行复验,复验应为见证取样送检。
1、保温材料:导热系数、密度
2、幕墙玻璃:可见光透射比、传热系数、遮阳系数、中空玻璃露点
3、隔热型材:抗拉强度、抗剪强度
检验方法:进场时抽样复检,验收时核查复验报告。
检验数量:同一厂家的同一种产品抽查不少于一组。
报验资料应填写材料、构配件进场检验记录,工程物资进场报验表。
五、施工记录:
1.1 、隐蔽工程检查记录:
(1)、预埋件或后置螺栓连接件
(2)、检查构件之间以及构件与主体结构的连接节点的安装及防腐处理。(3)、幕墙四周、幕墙与主体结构之间间隙节点的处理、封口的安装。
(4)、幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装。
(5)、隐框玻璃板块的固定
(6)、幕墙防雷接地节点的安装等。
(7)、幕墙防火、隔烟节点
(8)、单元式幕墙的风口节点
1.2、节能工程隐检资料(应有详细的文字记录和必要的图像资料):
(1)、被封闭的保温材料厚度和保温材料的固定
(2)、幕墙周边的保温材料的厚度和保温材料的固。
(3)、构造缝、结构缝
(4)、隔汽层
(5)、热桥部位、断热节点
(6)、单元式幕墙板块间的接缝构造
(7)、冷凝水收集和排放构造
(8)、幕墙的同通风换气装置
2、淋水工程检查记录
3、幕墙注胶检查记录:可用施工检查记录(通用表),应有监理签字。
六、施工质量验收记录:
1、金属幕墙工程检验批质量验收记录表
2、玻璃幕墙工程检验批质量验收记录表
3、石材幕墙工程检验批质量验收记录表
幕墙子分部工程质量验收记录
具体组卷可参考建筑工程资料管理规程DBJ01-51-2003第162、186页要求。
(详见下表):
档案馆工程档案内容组卷表(第186页)
施工资料组卷参考表(第162页)
