迟滞比较器和RC负反馈回路构成方波发生器

方波和三角波发生器电路

方波和三角波发生器电路由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。

如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。

方波和三角波发生器的工作原理A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。

利用叠加定理可得：当 Vp＞0时 A1输出为正，即VO1 = +Vz；当 Vp＜0时， A1输出为负即 VO1 = -VzA2构成反相积分器VO1为负时， VO2 向正向变化， VO1 为正时， VO2 向负向变化。

假设电源接通时VO1 =-Vz，线性增加。

当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。

四、报告要求1、课题的任务和要求。

2、课题的不同方案设计和比较，说明所选方案的理由。

3、电路各部分原理分析和参数计算。

4、测试结果及分析：（1）实测输出频率范围，分析设计值和实测值误差的来源。

（2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值范围，分析输出电压幅值随频率变化的原因。

（3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。

注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！（4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。

5、课题总结6、参考文献2、方波、三角波发生器（1）按图11-2所示电路及参数接成方波、三角波发生器。

图11-2（2）将电位器Rp调至中心位置，用双综示波器观察并描绘方波V01及三角波V02（注意标注图形尺寸），并测量Rp及频率值。

表11-3方波V01及三角波V02 波形Rp= (中间) , f=（3）改变Rp的位置，观察对V01和V02 幅值和频率的影响，将测量结果填入表11-3中（记录不失真波形参数）。

工作原理和输出波形积分电路迟滞比较器电路组成

正弦波振荡电路一般由放大电路、反馈电路、选频网络和稳幅环节等组成，通过放大、反馈以及选频网络的选择以维持单一频率的振荡，振荡频率由选频网络参数所确定。
7.2 复习要点
主要要求：
1. 理解非正弦波振荡电路的组成、工作原理、波形分析和主要参数。
2. 了解压控振荡电路的工作原理。
重点：
集成运放所组成的方波发生电路的组成与工作原理。
二、集成压控振荡器
LM566集成压控振荡器
三、ICL8038 函数发生器 1.电路
2.原理
当uC<VCC/3时， uO4=0, uO5=0 Q=0, S×,C充电， iC=I, uC线性↑.
当VCC/3<uC↑<2VCC/3时， uO4=0, uO5=1, 保持。当uC↑>2VCC/3时， uO4=1, uO5=1, Q=1, S√, C放电， iC=I, uC线性↓. 当VCC/3<uC↓<2VCC/3时， uO4=0, uO5=1, 保持。
截止 UOH
导通电流源电流 I0 流镜通像路径
电流源以电流 I0 放电
7.2.4 压控振荡器
输出频率与输入控制电压成正比的波形发生电路称压控振荡器。
一、积分 - 施密特触发器型压控振荡电路
充、放电电流相等，故得到三角波和占空比50%的方波。通过电压控制充、放电电流大小，就可控制输出信号频率。Biblioteka 调三角波幅度：调R1/R2
三、锯齿波发生电路
正、反向积分的时间常数不相等
R' R'' 时的工作波形
R1
f0

1 T1 T2

2
R2
1 R'C 2 R2

方波发生器

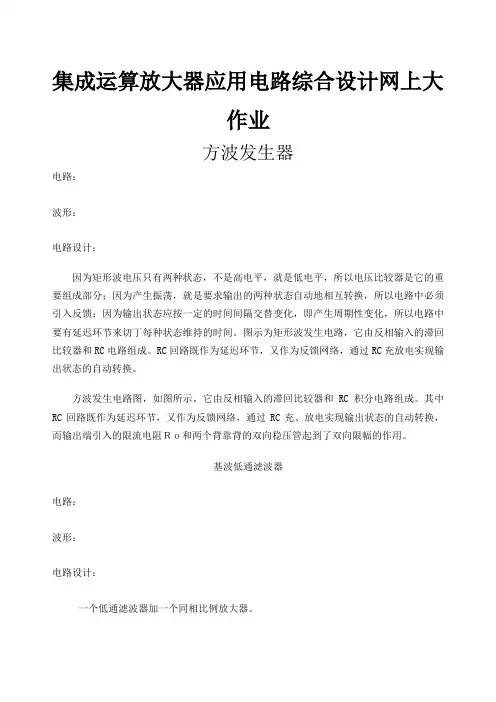

集成运算放大器应用电路综合设计网上大作业方波发生器电路：波形：电路设计：因为矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是它的重要组成部分；因为产生振荡，就是要求输出的两种状态自动地相互转换，所以电路中必须引入反馈；因为输出状态应按一定的时间间隔交替变化，即产生周期性变化，所以电路中要有延迟环节来切丁每种状态维持的时间。

图示为矩形波发生电路，它由反相输入的滞回比较器和RC电路组成。

RC回路既作为延迟环节，又作为反馈网络，通过RC充放电实现输出状态的自动转换。

方波发生电路图，如图所示，它由反相输入的滞回比较器和RC积分电路组成。

其中RC回路既作为延迟环节，又作为反馈网络，通过RC充、放电实现输出状态的自动转换，而输出端引入的限流电阻Ｒｏ和两个背靠背的双向稳压管起到了双向限幅的作用。

基波低通滤波器电路：波形：电路设计：一个低通滤波器加一个同相比例放大器。

出现的问题及解决：1.出现问题：到后面和移相的三次谐波叠加时发现波形不正确。

发现错误：后面的滤波器对三次谐波多次放大使最后的波形不正确。

解决问题：加一个同相比例放大器，确保波形的正确。

2．出现错误：发现滤波后，波形失真。

发现错误：是角频率和频率弄混了，导致截止频率算错。

解决问题：纠正后，重新计算。

三次谐波带通滤波器电路:波形：电路设计：一个二阶有源高通滤波器，一个二阶有源低通滤波器和一个带通滤波器级联。

优化过程：第一次只用了一个带通滤波器滤波，做仿真时，发现波形失真，后来发现是一个带通滤波器的带外衰减不够，所以又级联一个二阶有源高通滤波器和一个二阶有源低通滤波器，并且将Q调至1。

移相器电路：45度：53度：37度：电路设计：接于电路中的电容和电感均有移相功能,电容的端电压落后于电流90度,电感的端电压超前于电流90度,这就是电容电感移相的结果。

然后将RC与运放联系起来组成有源的移相电路。

加法器电路：总电路图移相后的三次谐波与基波叠加的波形成员：14020140081 刘嘉音14020140087 郝佳文14020140090 倪思梦。

op07

摘要信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

在电子技术应用领域，函数信号发生器的主要用途是在电子电路测量或调试时做信号源，本课题要求设计输出标准方波波形的函数信号发生器，要完成此方案的方法有许多，可通过迟滞比较器和RC积分电路或集成运算放大器来实现方波信号的产生，其中由集成运算放大器构成的方波信号发生器具有结构简单、调试方便的优点，本文主要对标准方波波形信号发生器电路作深入分析。

设计中多用到模拟电子基础技术中的知识，以充分复习和应用自己已经学过的知识。

第一章绪论在现在社会里，人们的生活通过科技的创新而改变。

而其中，电子产品的更新换代的速度也愈来愈快。

可以说，电子产品改变人类的生活。

虽然，绝大部分电子类产品的原理是复杂的，但是，其基本的原理都是一样的，他们都是对信号进行采集、分析和处理，从而做出相应的处理。

可见，信号质量的好坏，很大程度上可以决定一个电子产品是否符合人的需求。

就目前来说，在信号波形的产生与分解这一部分，国内外的技术已日趋成熟，而我通过本文，一方面来浅析一下该部分的工作原理，另一方面也通过课程设计来巩固自己所学知识，为以后的工作和学习做好铺垫。

本文主要深入讨论标准信号发生器电路及其工作所需直流稳压电源。

进一步复习模拟电子技术基础的知识，为实践工作做准备。

第二章标准信号发生器电路设计方案论证2.1 标准信号发生器电路的应用意义电源和信号发生器是电子电路和电子系统中不可缺少的重要组成部分。

通过本次设计，可了解直流稳压电源的工作原理，学习用集成运算放大器构成方波发生器的设计方法和调试方法，并观测方波发生器的波形、幅度和频率，进一步熟悉波形变换电路的工作原理及参数计算和调试方法。

学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者提供需要的稳定、可信的参考信号，并且信号的特征参数完全可控。

(整理)方波和三角波发生器电路

方波和三角波发生器电路由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。

如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。

方波和三角波发生器的工作原理A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。

利用叠加定理可得：当Vp＞0时A1输出为正，即VO1 = +Vz；当Vp＜0时，A1输出为负即VO1 = -VzA2构成反相积分器VO1为负时，VO2 向正向变化，VO1 为正时，VO2 向负向变化。

假设电源接通时VO1 = -Vz，线性增加。

当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。

四、报告要求1、课题的任务和要求。

2、课题的不同方案设计和比较，说明所选方案的理由。

3、电路各部分原理分析和参数计算。

4、测试结果及分析：（1）实测输出频率范围，分析设计值和实测值误差的来源。

（2）对应输出频率的高、中、低三点，分别实测输出电压的峰－峰值范围，分析输出电压幅值随频率变化的原因。

（3）频率特性测试，在低频端选定一个输出幅值，而后逐步调高输出频率，选12～15个测试点，用示波器观测输出对应频率下的输出幅值，填入自己预做的表格，画出电路的幅频特性。

注意：输出幅值一旦选定，在调节输出测试频率点过程中，不能再动！（4）画出示波器观测到的各级输出波形，并进行分析；若波行有失真，讨论失真产生的原因和消除的方法。

5、课题总结6、参考文献2、方波、三角波发生器（1）按图11-2所示电路及参数接成方波、三角波发生器。

图11-2（2）将电位器Rp调至中心位置，用双综示波器观察并描绘方波V01及三角波V02（注意标注图形尺寸），并测量Rp及频率值。

表11-3方波V01及三角波V02 波形Rp= (中间) , f=（3）改变Rp的位置，观察对V01和V02 幅值和频率的影响，将测量结果填入表11-3中（记录不失真波形参数）。

表11-4F ( KHz ) Rp ( Ω ) V01P-P（V） V02P-P（V）备注频率最高频率最低（4）将电位器Rp调至中间位置，改变R1为10K可调电位计，观察对V01和V02 幅值和频率的影响。

迟滞比较器和RC负反馈回路构成方波发生器 ppt课件

迟滞比较器和RC负反馈回路构成方波发生器
m/article/88/171/2010/201.html
迟滞比较器和RC负反馈回路构成方波发生器
4
迟滞比较器和RC负反馈回路构成方波发生器
迟滞比较器和RC负反馈回路构成方波发生器
。电路的工作过程是：电源接通时刻（T=0），设C两端电压HC=0比较器输出电压UO=+，此时运放同相端电压为当UO=+UZ时，+UZ
迟滞比较器和RC负反馈回路构成方波发生器
通过R向C充电，UC随时间按正指数规律上升，当UC上升到略高于FUZ时，UO从+UZ跳变为UZ。此后，C经R放电UC 按负指数规律下降
生器方波发生器如图5.3-34所示，其电路是由一个迟滞比较器和一个RC负反馈回路构成。比较器输出电压UO被两个特性相同的稳压管限幅，
迟滞比较器和RC负反馈回路构成方波发生器
在比较过程中，输出电压被稳定在正负UZ（UZ为稳压管 VDZ的稳定电压、下同）而保持恒定。R1、R2为限流电阻，一般为10~100千欧
迟滞比较器和RC负反馈回路构成方波发生器

。在C放电期间，U0=-UZ，运放同相端电压为-FUZ。当UC 下降到略低于-FUZ时，UO又立刻跳到+UZ，回到初始状态如此周而复始
迟滞比较器和RC负反馈回路构成方波发生器
，便有方波输出。UO及UC的波形见图5.3-34B。图中所以方波的周期为T0为由上可以看出，改变R、R3、R4或C，均可改变振荡频率
迟滞比较器和RC2010年04月20日 17:300 [导读] 迟滞比较器和RC负反馈回路构成
迟滞比较器和RC负反馈回路构成方波发生器
方波发生器方波发生器如图5.3-34所示，其电路是由一个迟滞比较器和一个RC负反馈关键词：发生器迟滞比较器和RC负反馈回路构成方波发

锯齿波发生器讲解

目录摘要一、设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、硬件部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7四、软件部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11五、调试过程及结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13六、实验设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14摘要随着科技的发展和现代科研的需要，信号发生器已经成为了很多行业进行研究测试不可或缺的工具，但目前使用波形发生器大部分体积大，可靠性差，准确度低。

因此为了实验研究方便，研制一种体积小、可靠性强、准确性高的波形发生器显得尤为重要。

AbstractWith the development of technology and modern scientific research, the signal generator industry has become a lot of research and testing an indispensable tool, but most of the waveform generator using bulky, poor reliability, low accuracy. Therefore, in order to facilitate the experimental studies, the development of a small size, high reliability, high accuracy is particularly important waveform generator.题目：单片机输出锯齿发生器一、设计要求（ 1）用单片机设计一个锯齿波发生器，要求输出频率范围为 1KHz ～10KHz ；幅度范围Vpp ≈10v 连续可调；上升斜率连续可调；直流偏置± 5V 连续可调（2）选择电路方案，确定电路方案的设计。

【原创】信号波形合成实验电路

信号波形合成实验电路摘要：本文介绍了一个信号波形合成的电路方案。

该电路能产生多个不同频率的正弦信号，并将这些信号再合成为近似方波和三角波。

该电路用运放构成的迟滞比较器并结合RC震荡电路产生了方波，产生的方波再经滤波电路进行分频产生出不同频率的正弦波，这些不同频率的正弦波经移相电路形成不同相位的正弦波，再经由运放构成的加法器电路最终产生合成信号。

此外，该电路还以LM3s811为主控制器对产生的信号的幅度和频率进行测量和数字显示。

所有指标都达到题目要求。

关键词：方波电路分频与滤波移相电路加法器电路Abstract：This article describes a signal waveform synthesis circuit scheme. The circuit can produce several different frequency sinusoidal signal, and these signals and then to an approximate square wave synthesis and other signals. The circuit amplifier consisting of comparator with hysteresis RC oscillation circuit produced a square wave, square wave generated by the filter circuit for frequency division produces different frequency sine wave, these different frequency sine wave and then via the formation phase-shift circuit different phase sine wave, then through the amplifier consisting of Adder the resulting composite signal. In addition, this circuit is also the main controller LM3s811 circuit on the amplitude of the signal measurement and digital display. All indicators have reached the required title.Key words:：The shock wave circuit, frequency division and filtration, phase-shifting circuit, adder circuit一、作品简介根据题目要求，此波形发生器的设计主要包括四个部分：方波振荡电路、分频与滤波电路、移相电路、加法器电路。

方波发生器滞回比较器

方波（Square wave ）发生器是非正弦发生器中应用最广的电路，数字电路和微机电路中时钟信号就由方波发生器提供。

1、电路组成方波发生器电路如图4.5.6a 所示。

它由滞回比较器和具有延时作用的RC 反馈网络组成。

图4.5.6 方波发生器a)电路图 b)波形图2、工作原理输出端接限幅电路的滞回比较器的输出电压u o =±（U Z +U D ）≈±U Z 。

当电源接通，t =0时刻， u c =0，设u o1=+U Z ，+u 为Z o th U R R R u R R R u U 2111211'1+-=+==+输出电压u o =U Z ，C 充电, u c 按指数规律上升,如图4.5.7 b 曲线①。

u c = U th1时,电路状态发生翻转， u o1突变为u o2=－U Z 。

此时, +u 突变为Z th U R R R u R R R u U 21102211"2+=+==+ (4.5.2)此时，u c 放电而下降，如图4.5.6 b 曲线②，放电完毕后电容反向充电，当u c = u －=U th2，电路发生翻转，u o =+U Z 。

电容反向放电，当放电完毕进行正向充电，当u c =U th1时，电路又发生翻转，输出由+U Z 突变为－U Z 。

如此反复，在输出端即产生方波波形。

波形如图4.5.6b 所示。

3.振荡频率估算)21ln(221R R RC T +≈)1ln(2121R R RC f +≈适当选取R 1、R 2值，使1)21ln(21=+R R 则RC T 2=RC f 21=。

简易信号发生与检测电路设计

课程设计报告课程名称：电子技术基础报告题目：简易信号发生与检测电路设计学生姓名：所在学院：专业班级：学生学号：指导教师：2013年6月28日电子技术课程设计任务书一、设计要求1.设计一个由集成运算放大器和晶体管放大器组成的简易信号发生器，要求能产生方波、三角波、正弦波。

2. 用小规模数字集成电路设计一个计数器，要求能对简易信号发生器产生方波、三角波、正弦波进行计数。

3.每小组应同时完成1、2两部分电路。

设计的信号发生器产生方波、三角波、正弦波能用示波器检测验证，设计的计数器对信号发生器产生方波、三角波、正弦波进行计数应与专用仪器检测数据一致。

二、技术要点1. 信号发生器部分技术要点系统图如下：要求：(1)输出波形正弦波、方波、三角波。

(2)频率范围频率范围1HZ~10HZ,10HZ~100HZ。

(3)输出电压方波的输出电压峰峰值为10V, 三角波峰峰值、正弦波峰峰值>1v.(4)波形特性表征正弦波特性的参数是非线性失真r1,一般要求r1<3%：表征三角波特性的参数是非线性系数是 r2,一般要求r2<2%；表征方波的参数是上升时摘要信号发生器是指产生所需参数的电测试信号的仪器。

按信号波形可分为正弦信号、函数（波形）信号、脉冲信号和随机信号发生器等四大类。

信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

各种波形曲线均可以用三角函数方程式来表示。

能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。

信号发生器用来产生频率为20Hz～200kHz的正弦信号（低频）。

除具有电压输出外，有的还有功率输出。

所以用途十分广泛，可用于测试或检修各种电子仪器设备中的低频放大器的频率特性、增益、通频带，也可用作高频信号发生器的外调制信号源。

另外，在校准电子电压表时，它可提供交流信号电压。

低频信号发生器的原理：系统包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器（输出变压器）和指示电压表。

滞回比较器和方波发生器原理讲解

滞回比较器和方波发生器原理讲解运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数;而运放构成滞回（比较器）时，处于正反馈工作状态，正是利用了开环放大倍数很大的特点，使运放在最大输出和最小输出之间跃变。

正反馈是一个加速过程，将使输出边沿变得陡峭。

滞回比较器也称迟滞比较器，它的传输特性曲线类似交流铁心线圈中铁心被磁化而呈现的磁滞回线，和（数字电路）中由门电路构成的施密特触发器有相同的作用，可用于波形整形、变换、发生及消除输入（信号）中干扰，是很有用的电路。

先从比较参考电位为零电位的电路开始了解，如图一所示。

图一同相端引入参考零点的滞回比较器图一所示滞回比较器中，输入信号经电阻R3接入反相端，参考零点经R1接至同相端。

输出Uo经R2连接到同相端，形成正反馈（网络）。

其输出跃变发生在Up=Un时刻，此时输入Ui对应的值就是阈值。

因输出有±Uz两种值，在正反馈作用下，就有两个阈值，从Ui 增加方向看，是一个阈值为Ut+的比较器;从Ui减小方向看，是一个阈值为Ut-的比较器。

该电路的本质是输出跃变瞬间，比较器阈值也随之改变。

Uo=+Uz时，Up=R1/(R1+R2)*Uz ;在Ui=Un=Up且增大时，发生负向跃变,对应的阈值Ut+=R1/(R1+R2)*Uz;Uo=-Uz时，Up=-R1/(R1+R2)*Uz;在Ui=Un=Up且减小时,发生正向跃变,对应阈值Ut- = -R1/(R1+R2)*Uz ;该滞回比较器的传输特性如图一右侧所示。

应用图一所示滞回比较器，当使输入Ui随时间自动递增和递减时，比较器输出就会在两个阈值点不断跃变，就能构成一个方波发生器，如图二所示。

图二方波发生器该方波发生器由图一比较器加R1C反馈延时网络构成。

输出Uo 经电阻R1引至反相端，比较器输入信号取自与R1串联的（电容）C,使输出影响输入，输入又反过来影响输出，如此反复不断。

又因电容充放电为同一回路，就形成了占空比为50%的方波,方波周期T=2R1C*ln(1+2R2/R3);图三反相端接参考零点的滞回比较器图三为另一种基本滞回比较器，与图一比较器不同的是，图三的反相端接参考零点，输入信号经电阻R2进入同相端;Up=Un=0时的输入Ui即为阈值，可通过叠加原理计算Up,进而得到这种滞回比较器的两个阈值Ut1、Ut2 。

方波发生电路实验报告

东南大学电工电子实验中心实验报告课程名称：电工电子实验第1次实验实验名称：波形发生分解与合成院（系）：吴健雄学院专业：高等理工班姓名：学号：实验室: 实验组别：同组人员：无实验时间：2013年8月24日评定成绩：审阅教师：一、实验内容要求基本要求：1.设计一个方波发生器，要求其频率为1kHz，幅度为5V；2.设计合适的滤波器，从方波中提取出基波和3次谐波；3.设计一个加法器电路，将基波和3次谐波信号按一定规律相加，将合成后的信号与原始信号比较，分析它们的区别及原因。

提高要求：⏹设计5次谐波滤波器及移相电路，调整各次谐波的幅度和相位，将合成后的信号与原始信号比较，并与基本要求部分作对比，分析它们的区别及原因。

创新要求：⏹用类似方式合成其他周期信号，如三角波、锯齿波等二、实验内容要求1.方波发生器图1：方波发生电路图1中的方波发生电路，利用迟滞比较器基础上，把输出电压经电阻电容反馈到集成运放的反相端，然后在运放的输出端使用两个稳压管组成的双向限幅电路，得到较理想的1kHz方波。

2.滤波器设计滤波器主要使用软件FilerPro，采用贝塞尔三级滤波结构，提取基波、三次谐波、五次谐波的设计电路如图2，图3，图4所示。

图2：提取基波的滤波器设计图3：提取3次谐波的滤波器设计图4：提取5次谐波的滤波器设计3. 移项电路设计按照要求应该是将分离的基波、三次谐波和五次谐波用加法器相加，但是由于在滤波的过程中对原来的波形可能会有相位的偏差，因此在相加之前需要对他们进行移项。

移项电路有以下两种选择。

图5：3311out in U j CR U j CR ωω-=+图6：3311out in U j CR U j CR ωω-+=+ 通过调节电路的参数可以进行相位的具体调节。

4. 加法电路设计在通过移项电路将各个波形相位调节一致之后，通过简单的反相加法器就能得到最后的合成信号图7：反相加法器三、模拟电路调试a)方波发生器模拟得到的方波幅值较低，我们计划在具体搭试时加一级放大器，将其放大至设计要求的5V。

方波发生器资料

课程设计任务书课程设计说明书N O.1沈阳大学沈阳大学课程设计说明书N O.2沈阳大学课程设计说明书N O.3图1 方波发生电路框图3 单元电路设计3.1滞回比较器滞回比较器可用于产生方波、三角波和锯齿波等各种非正弦波信号，也可用于波形变换电路。

用于控制系统时，滞回比较器的主要优点是抗干扰能力强。

当输入信号受干扰或噪声的影响而上下波动时，只要根据干扰或噪声电平适当调整滞回比较器两个门限电平UT+和UT-的值，就可以避免比较器的输出电压在高、低电平之间反复跳变。

沈阳大学课程设计说明书N O.4滞回比较器的输入电压经电阻R1加在集成运放的反响输入端，参考电压REF U 经电阻R2接在同向输入端，此外从输出端通过电阻F R 引回同向输入端。

电阻R 和背靠背稳压管Z VD 的作用是限幅，将输出电压的幅度限制在±z U 。

图2 滞回比较器的输入输出波形当集成运放反向输入端和同向输入端的电位相等，即-+=u u 时，输出端的状态将发生跳变。

其中I u u =-+u 则由参考电压REF U 及输出电压O u 两者共同决定，而O u 有两种可能的状态：+UZ 或-UZ 。

由此可见，使输出电压由+UZ 跳变成-UZ ，以及由-UZ 跳变成+UZ沈阳大学所需的输如电压值是不同的。

也就是说，这两种比较器有两个不同的门限电平，故传输特性呈滞回形状。

利用叠加原理可求的门限电平Z R R R REF R R R T U U U F F F +++=+222 Z R R R REF R R R T U U U FF F ++-=-222 由以上两式可求的门限宽度△Z R R R T U U F+=2223.2方波发生电路在方波发生电路中，如图1所示电位器Rw 和二极管D1、D2的作用是将电容充电和放电的回路分开，并调节充电和放电两个时间常数的比例。

若将电位器的滑动端向下滑动，则充电时间常数减少，放电时间常数增大。

锯齿波发生器

锯齿波发生器（开题报告）
思考：什么是锯齿波发生器？
• 锯齿波发生器 • 主要有迟滞比较器和RC充放电电路组成。比较器属于信号处理的一种，他的作用是将输入信号的电平进行比较，然后把比较的结果输出。实验采用的迟滞比较器的特点是：单输入增大及减少时，两种情况下的门限电压不相等，传输特性呈现出“滞回”曲线的形状。
1 、整体电路Biblioteka （1）1、整体电路图（2）
2 、元件及器件明细
3、本设计的特点及难易点
• 本设计的特点 • 本设计的特点是采用多个运放逐级的连接，实现波形的转换以及幅度调节，电路中主要采用多个电位器可调来完成参数的调节，这样可以输出不同的波形。 • 存在的问题和改进的意见 • 当输出频率较高时，输出波形出现失真以及自激振荡严重，产生很多次波，影响了波形的观察以及波形的质量。使得不能达到理想的状态，比如发生器，产生的波形频率大了很不理想。因此，用电容将输入电压以及输出波形进行滤波处理，否则输出就不太好。

模电设计方波分解与合成的感悟

模电设计方波分解与合成的感悟
方波信号的产生、分解、合成在信号处理中有很重要的地位，同时，它也是无线电及电子学专业基础教学中的难点和重点.为通信技术打下基础。

方波的产生、分解和合成是要求我们首先产生方波，利用分频电路将其分解，最后合成。

用多谐振荡电路来产生一定频率的方波，将此方波通过中心频率分别为10K，30K，50K的无限增益负反馈型带通滤波器，分频电路把方波分解为基波、三次谐波、五次谐波，经移相电路来实现相位同步。

再通过加法电路实现基波、三次谐波、五次谐波的合成，并用AD和单片机及显示器显示合成后的波形的峰值及频率。

1.方波产生电路
用RC振荡电路来和迟滞比较器来产生方波（如图1示）。

此方案电路简单，器件较为常用，产生频率的范围很宽。

其工作原理：由图可知，电路的正反馈系数F为，在接通电源的瞬间，设输出电压偏于正饱和值，即时，加到电压比较器同相端的电压为，而加于反向端的电压，由于电容C1上的电压不能突变，只能由输出电压通过电阻按指数规律向电容C1充电来建立；当加到反相端的电压正于时，输出电压立即从正饱和值迅速翻转为负饱和值，又通过对电容C1进行反向充电，直到负于值时，输出状态再翻转回来。

如此循环不已，形成一系列的方波输出。

方波发生器

方波发生器-(2)(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--课程设计说明书沈阳大学课程设计说明书方波发生器1、课程设计的目的《电子技术基础课程设计》是学习理论课程之后的实践教学环节。

目的是通过解决比较简单的实际问题，巩固和加深在《电子技术基础2-1（模拟电子技术基础）》课程中所学的理论知识和实验技能。

训练学生综合运用学过的电子技术基础知识，在教师指导下完成查找资料，选择、论证方案，设计电路并仿真，分析结果，撰写报告等工作。

使学生初步掌握模拟电子电路设计的一般方法步骤，通过理论联系实际提高和培养学生分析、解决实际问题的能力和创新能力，为后续课程的学习、毕业设计和毕业后的工作打下一定的基础。

2、设计方案论证方波发生器、电路组成方波发生器是由迟滞比较器和RC积分电路构成的闭合电路，如图（a）。

两种电路的输出互为对方的输入，迟滞比较器的输出又是方波信号的输出端。

而RC积分电路除了起负反馈作用外，还起着延迟作用。

图（1）沈阳大学课程设计说明书、工作原理图（1）中1R 、2R 构成正反馈以便形成自激振荡，2R 两端的电压作为迟滞比较器的基准电压B U 输入到比较器的同相输入端，其值分别为221212=B OH B OLR R U U U U R R R R +-=++和F R 与C 构成负反馈，C 两端电压C u 作为反相输入电压与基准电压值B U 比较。

输出端串接1Z D 和2Z D 时可保证输出电压高电位为OH Z D Z U U U U =+≈,低电位为()OL Z D Z U U U U =-+≈-。

合上电源时，由于电冲击使得迟滞比较器有信号输入，经正反馈后，电路输出的电压0u 是高电位OH U 还是低电位OL U 完全是随机的。

设合上电源时输出高电位0OH Z u U U ==，电路处于第一状态，此时基准电压212B B ZR U u U R R +==+。

模电课程设计(设计迟滞比较器方波产生电路)报告样本

武汉工程大学课程设计说明书课题名称：设计迟滞比较器方波产生电路专业班级：09测控01学生学号：0904010116学生姓名：孙良平学生成绩：指导教师：课题工作时间：2011/05/22 至2011/06/30武汉工程大学教务处目录目录 (7)摘要 (8)Abstract (8)第一章绪论 (9)1.1 设计任务 (9)1.2 设计目的 (9)第二章设计所需的元器件 (10)第三章原理框图及各模块电路 (11)3.1 电源电路 (11)3.2 方波产生电路 (12)3.3 滤波电路 (13)总结 (16)参考文献 (17)摘要一般信号是由不同频率，幅度和相位的正弦波叠加而成的。

傅里叶分析法与信号系统的频域分析提供了途径。

有源滤波放大电路能够从方波信号中提取某一固定频率的正弦信号并放大。

有源滤波电路有一个中心频率，中心频率点的信号幅值衰减最少，可以达到滤波的效果。

通过迟滞比较器和RC积分电路，可以实现方波信号的产生，再通过带通滤波电路实现该信号频率的提取与放大，最终得到正弦波。

关键字：方波信号；有源滤波电路；迟滞比较器；带通滤波器AbstractGeneral signal is different frequency, amplitude and the phase of a sine wave stack. Fourier analysis and signal system frequency domain analysis provides way. Active filter and amplification circuit can be extracted from the square wave signal a fixed frequency sine signals and amplification. Active filter circuit has a center frequency, the center frequency signal amplitude attenuation at least, can achieve the effect of the filter. Through the hysteresit comparator and RC integral circuit can realize the square wave signal is produced, again through bandpass filter circuit realize the signal frequency amplifier, the extraction and finally obtained the si wneave.Key words：square signal；Active Filter；Hysteresis Comparator；multiple feedback bandpass filter；第一章绪论在现在社会里，人们的生活通过科技的创新而改变。

由滞回比较器构成的方波产生电路
