1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进⼀步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
⼆、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
什么是汇流铜排,什么是等电位箱,它们的应用及解决方案

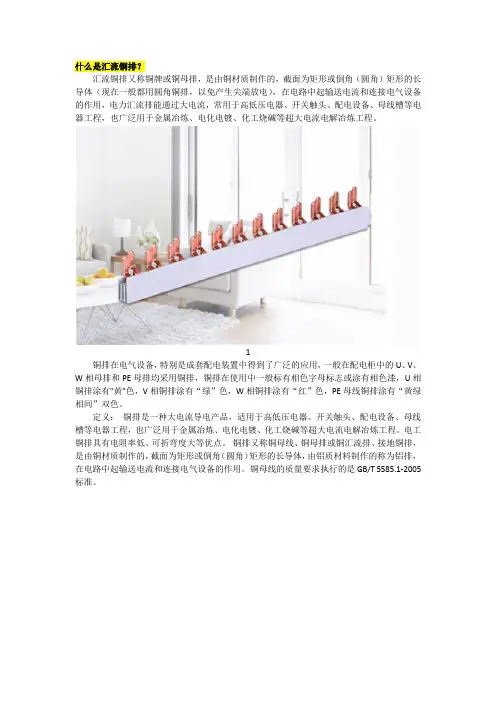

什么是汇流铜排？汇流铜排又称铜牌或铜母排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体（现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用，电力汇流排能通过大电流，常用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
1铜排在电气设备，特别是成套配电装置中得到了广泛的应用，一般在配电柜中的U、V、W相母排和PE母排均采用铜排，铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有"黄"色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。
定义：铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
电工铜排具有电阻率低、可折弯度大等优点。
铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。
铜母线的质量要求执行的是GB/T 5585.1-2005标准。
2应用：由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用;一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排;铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。
铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。
铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。
空余处就有加热缩套管防护，也有些是用绝缘油漆的，用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。
国标铜排载流量表
国标铜排载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×317618520×323324525×328530030×439441540×440442552255040×545247555158850×555658572176050×661765079784060×673177094099060×88589001101116060×1096010101230129580×693010101195130080×8106011551361148080×101190129515311665100×61160126015571592100×81310142516741850100×101470159518652025120×81530167519402110120×1016851830215223402(60×6)11261185145215302 (60×8)14601480150316002(60×116801170214022502(80×6)13201433170518552(80×8 16511795211725152(80×10)19502120257527352(100×6)15641700200021702(100×8)19302100247026902(100×10) 23202500293531852(120×8)21402330275029952(120×10)2615284033303620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.54610162535507095载流量（A）:10131723304585110136170216263 三、抽屉柜抽屉导线选用标准截面（mm²）1016162535 507035×250×270×250×370×3 电流（A）506380100125160200250300400500600估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
铜排载流量计算表及母线槽铜排规格

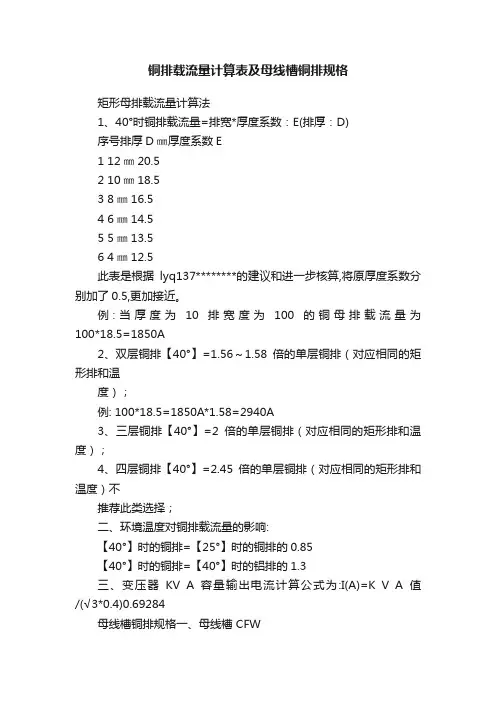

铜排载流量计算表及母线槽铜排规格矩形母排载流量计算法1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)序号排厚D㎜厚度系数E1 12㎜20.52 10㎜18.53 8㎜16.54 6㎜14.55 5㎜13.56 4㎜12.5此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响:【40°】时的铜排=【25°】时的铜排的0.85【40°】时的铜排=【40°】时的铝排的1.3三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284母线槽铜排规格一、母线槽 CFW序号电流范围铜排规格1 4000A 2*(150*8)2 3150A 200*83 2500A 185*84 2000A 160*65 1600A 150*66 1250A 100*67 1000A 80*68 800A 60*69 630A 50*6二、铜铝复合母线槽 KFM1 4000A 2*(100*10)2 3150A 230*83 2500A 125*104 2000A 160*65 1600A 100*86 1250A 100*67 1000A 80*68 800A 60*69 630A 50*610 400A 40*611 200A 30*4三、密集型母线槽 CCX1 3150A 250*62 2500A 205*63 2300A 165*64 2000A 130*65 1600A 110*66 1350A 100*67 1250A 80*68 1000A 60*69 800A 45*610 600A 35*611 500A 35*612 400A 30*613 315A 25*614 250A 25*515 200A 25*416 100A 25*3。
