STP 生成树协议配置
STP生成树协议原理及配置--从入门到精通

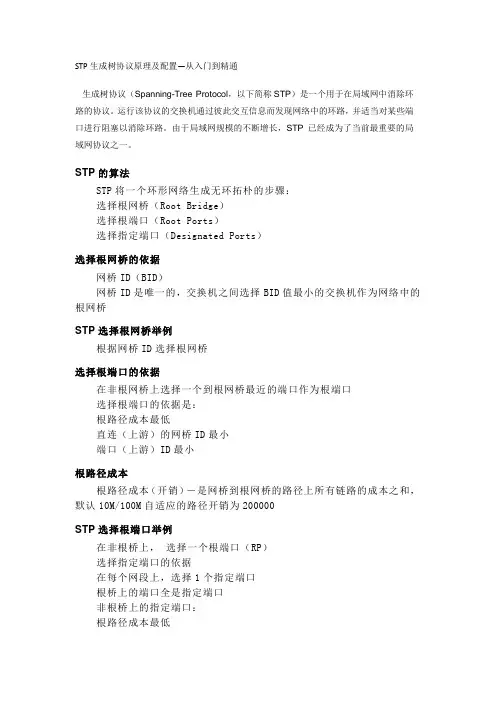

STP生成树协议原理及配置—从入门到精通生成树协议（Spanning-Tree Protocol，以下简称STP）是一个用于在局域网中消除环路的协议。
运行该协议的交换机通过彼此交互信息而发现网络中的环路，并适当对某些端口进行阻塞以消除环路。
由于局域网规模的不断增长，STP已经成为了当前最重要的局域网协议之一。
STP的算法STP将一个环形网络生成无环拓朴的步骤：选择根网桥（Root Bridge）选择根端口（Root Ports）选择指定端口（Designated Ports）选择根网桥的依据网桥ID（BID）网桥ID是唯一的，交换机之间选择BID值最小的交换机作为网络中的根网桥STP选择根网桥举例根据网桥ID选择根网桥选择根端口的依据在非根网桥上选择一个到根网桥最近的端口作为根端口选择根端口的依据是：根路径成本最低直连（上游）的网桥ID最小端口（上游）ID最小根路径成本根路径成本（开销）－是网桥到根网桥的路径上所有链路的成本之和，默认10M/100M自适应的路径开销为200000STP选择根端口举例在非根桥上，选择一个根端口（RP）选择指定端口的依据在每个网段上，选择1个指定端口根桥上的端口全是指定端口非根桥上的指定端口：根路径成本最低端口所在的网桥的ID值较小端口ID值较小STP选择指定端口举例在每个网段选择1个指定端口（DP）STP计算结果经过STP计算，最终的逻辑结构为无环拓朴STP举例经过STP计算后的逻辑拓朴BPDU（桥协议数据单元）交换机之间使用BPDU来交换STP信息BPDUBridge Protocol Data Unit －桥协议数据单元使用组播发送BPDU，组播地址为：01-80-c2-00-00-00BPDU分为2种类型：配置BPDU －用于生成树计算拓朴变更通告（TCN）BPDU －用于通告网络拓朴的变化BPDU包含的关键字段STP使用BPDU选择根网桥2-1交换机启动时，假定自己是根网桥，在向外发送的BPDU中，根网桥ID 字段填写自己的网桥IDSTP使用BPDU选择根网桥2-2当接收到其他交换机发出的BPDU后，比较网桥ID，选择较小的添加到根网桥ID中STP使用BPDU计算根路径成本2-1根网桥发送根路径成本为0的BPDUSTP使用BPDU计算根路径成本2-2其他交换机接收到根网桥的BPDU后，在根路径成本上添加接收接口的路径成本，然后转发生成树端口的状态生成树计时器STP状态机在STP选举过程中，端口是不能转发用户数据的。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP 生成树协议配置一、背景介绍STP（Spanning Tree Protocol）生成树协议是用于在网络拓扑中消除环路的一种协议。
通过选择一条最佳路径，STP可以防止数据包在网络中无限循环。
本协议旨在提供详细的配置步骤和参数设置，以确保网络中的生成树协议正常运行。
二、配置步骤1. 网络拓扑规划在进行STP生成树协议配置之前，需要对网络拓扑进行规划。
确保网络中的交换机和链路连接符合设计要求，避免环路的出现。
2. 选择生成树根桥根据网络拓扑规划，选择一台交换机作为生成树的根桥（Root Bridge）。
根桥将成为生成树拓扑中的根节点，负责转发数据包。
3. 确定生成树根端口在每台交换机上，根据连接到根桥的链路的优先级和MAC地址，确定生成树根端口（Root Port）。
生成树根端口是指与根桥相连的端口，用于接收根桥发送的生成树信息。
4. 配置生成树桥优先级在每台交换机上，设置生成树桥优先级（Bridge Priority）。
生成树桥优先级决定了生成树中各个交换机的地位和角色。
优先级越低，地位越高。
5. 配置生成树端口优先级在每台交换机上，设置生成树端口优先级（Port Priority）。
生成树端口优先级决定了连接到交换机的各个端口在生成树中的地位和角色。
优先级越低，地位越高。
6. 启用生成树协议在每台交换机上，启用生成树协议。
根据交换机的型号和操作系统，可以使用命令行界面或图形用户界面进行配置。
7. 监控生成树状态配置完成后，定期监控生成树的状态。
可以通过交换机的管理界面或命令行界面查看生成树的拓扑结构、端口状态等信息。
三、配置参数设置1. 生成树根桥配置参数- 根桥优先级：设置根桥的优先级，范围为0-61440，默认值为32768。
- 根桥MAC地址：根据网络拓扑规划，设置根桥的MAC地址。
2. 生成树端口配置参数- 端口优先级：设置端口的优先级，范围为0-240，默认值为128。
生成树协议STP配置命令
生成树协议STP配置命令生成树协议分为两部分来进行设置，包括基于主机的生成树协议设置和基于端口的生成树设置。
5.3.9.1 基于端口的生成树配置命令用户执行该命令设置指定端口的stp 属性。
5.3.9.1.1 使能基于端口的生成树协议命令【命令格式】set port [portlist|all] spanning-tree enable【使用指南】该命令用于使能基于端口的生成树协议。
参数为交换机物理端口列表，输入的形式可以是“1－2”或者“1，2，4－6”，如果要设置全部的物理端口可以使用“all”参数项。
【举例】switch#set port 1-10 spanning-tree enablesuccessfully enable ports' stp protocol.switch#5.3.9.1.2 禁止基于端口的生成树协议命令【命令格式】set port [portlist|all] spanning-tree disable【使用指南】该命令用于禁止基于端口的生成树协议。
参数为交换机物理端口列表，输入的形式可以是“1－2”或者“1，2，4－6”，如果要设置全部的物理端口可以使用“all”参数项。
【举例】switch#set port 1-10 spanning-tree disablesuccessfully forbidden ports' stp protocol.switch#5.3.9.1.3 设定端口路径花销命令用户执行该命令设置该端口stp 的端口路径开销。
【命令格式】1. set port [portlist|all] spanning-tree cost [1-65535]2. no set port [portlist|all] spanning-tree cost【使用指南】命令1 设置端口stp 的端口路径开销，命令2 恢复它的缺省值。
默认情况下，每个1000mbps 网段有一个指定的路径开销值为4, 100mbps 网段的路径开销为19, 10mbps网段的路径开销值为100。
stp生成树协议配置命令步骤
stp生成树协议配置命令步骤STP（Spanning Tree Protocol）生成树协议是一种用于防止环路产生的网络协议。
在一个由交换机组成的网络中，STP通过选择一个交换机作为根桥（Root Bridge），以及为每个交换机指定主要链路和备份链路的方式来构建一棵无环的生成树。
生成树协议的配置对于网络的稳定性和可靠性至关重要。
下面是STP生成树协议配置的详细步骤。
1.确定根桥：在网络中，选择一个交换机作为根桥，这个交换机将成为生成树的根节点。
根桥的选择通常基于以下因素来决定：-交换机的优先级（优选选择数字较低的交换机）。
-交换机的MAC地址（通常选择MAC地址较低的交换机）。
2.确定根桥端口：根桥端口是连接到其他交换机的端口。
根桥端口的选择主要基于以下因素：-距离根桥的路径成本（选择路径成本最低的端口）。
-端口的优先级（优选选择数字较低的端口）。
-端口的MAC地址（通常选择MAC地址较低的端口）。
- 在具有相同路径成本和优先级的情况下，选择接收到的BPDU （Bridge Protocol Data Units）具有最低的桥优先级和MAC地址。
3.配置非根桥的所有端口为非根端口：在非根桥上，将所有连接到其他交换机的端口配置为非根端口。
这可以通过设置端口的优先级为非零值来实现。
这样可以确保这些端口不会成为生成树的根端口。
4.配置选择根端口和非根端口：对于每个非根桥，选择一个根端口和零个或多个非根端口。
根端口是连接到其他交换机的最佳路径端口，非根端口则是通过冗余连接连接到其他交换机的端口。
这需要根据连接的路径成本和优先级进行配置。
5.配置BPDU：BPDU（桥协议数据单元）是生成树协议用于交换配置信息的数据包。
配置交换机以发送和接收BPDU的方式非常重要。
通常需要确保以下几点：-交换机可以发送BPDU到所有端口，以便进行生成树的计算和更新。
-确保所有非根端口只能接收BPDU，不能发送BPDU。
-根端口应配置为能够发送和接收BPDU。
思科设备交换机STP(生成树协议)配置
SwitchA(config-if)#end
SwitchA#write
SwitchA#configure terminal//将模型图中switchA对应端口划分到各vlan中
SwitchA(config)#interface f0/4
1 default active Fa0/3, Fa0/8, Fa0/9, Fa0/10
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gig1/1, Gig1/2
Fa0/11, Fa0/12, Fa0/13, Fa0/14
Fa0/15, Fa0/16, Fa0/17, Fa0/18
Fa0/19, Fa0/20, Fa0/21, Fa0/22
Fa0/23, Fa0/24, Gig1/1, Gig1/2
2 VLAN2 active Fa0/4
3 VLAN3 active Fa0/5
SwitchB(config-if)#exit
SwitchB(config)#interface f0/2
SwitchB(config-if)#spanning-tree vlan 3 port-priority 16
SwitchB(config-if)#spanning-tree vlan 4 port-priority 16
SwitchB(config-if)#exit
SwitchB(config)#interface f0/6
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议描述：STP（生成树协议）是一种用于在以太网中防止环路形成的协议。
通过选择一个主要的路径，将其他冗余路径阻塞，STP确保网络中的数据流动是无环的，从而提高网络的可靠性和性能。
本协议旨在提供关于STP配置的详细指南，以确保网络的正常运行。
1. 协议范围：本协议适用于所有需要配置STP的网络设备，包括交换机、路由器等。
2. 配置要求：2.1 每个网络设备必须支持STP功能。
2.2 每个网络设备必须有唯一的桥ID（Bridge ID），由优先级（Priority）和MAC地址组成。
2.3 每个网络设备必须配置相同的STP版本。
3. 配置步骤：以下是配置STP的详细步骤：步骤1：确定根桥3.1 在网络中选择一个设备作为根桥，其桥ID优先级最低。
3.2 在根桥上配置STP版本和相关参数。
步骤2：配置其他设备3.3 在其他设备上配置STP版本和相关参数。
3.4 确保每个设备的桥ID唯一且优先级适当设置。
步骤3：配置端口3.5 配置每个设备的端口类型（Root、Designated或Non-designated）。
3.6 配置每个端口的优先级和成本。
步骤4：验证配置3.7 验证STP配置是否成功。
3.8 检查网络中的链路状态和端口状态。
4. 配置参数详解：以下是STP配置中常用的参数及其详细说明：4.1 STP版本：STP有多个版本，包括STP、RSTP（快速生成树协议）和MSTP（多实例生成树协议）。
根据网络需求选择适当的版本。
4.2 桥ID优先级：桥ID由优先级和MAC地址组成，优先级范围从0到61440，默认值为32768。
优先级越低，设备越有可能成为根桥。
4.3 端口类型：4.3.1 Root端口：在每个非根设备上选择一条与根桥相连的最佳路径，用于转发数据。
4.3.2 Designated端口：在每个网络段上选择一条与根桥相连的最佳路径，用于转发数据。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置一、背景生成树协议（Spanning Tree Protocol，简称STP）是一种用于构建冗余网络拓扑的协议，它通过自动选择一个主干路径，将冗余路径阻塞，从而确保网络中不存在环路，提高网络的可靠性和稳定性。
本协议旨在详细描述STP的配置过程，以确保网络管理员能够正确配置和管理STP。
二、配置步骤1. 确认网络拓扑在配置STP之前，需要对网络拓扑进行全面了解和确认。
包括网络设备的类型、数量、连接方式等信息。
2. 选择根桥根桥是生成树协议中的核心设备，它是整个网络的根节点。
根据网络拓扑，选择一个合适的设备作为根桥，并将其配置为根桥。
3. 配置桥优先级在生成树协议中，每个设备都有一个桥优先级，优先级越低，设备被选为根桥的可能性越大。
根据网络需求，配置各个设备的桥优先级。
4. 配置端口优先级每个设备的端口也有一个优先级，优先级越低，设备被选为根桥上的端口的可能性越大。
根据网络需求，配置各个设备的端口优先级。
5. 配置端口类型STP支持多种端口类型，包括指定端口、非指定端口和根端口。
根据网络需求，将各个端口配置为相应的类型。
6. 配置端口成本STP通过端口成本来选择最佳路径，成本越低，路径被选中的可能性越大。
根据网络需求，配置各个端口的成本。
7. 配置端口状态STP中的端口有三种状态：阻塞、学习和转发。
根据网络需求，配置各个端口的初始状态。
8. 验证配置在完成以上配置后，需要验证STP的配置是否生效。
可以通过查看设备的状态和日志信息，确认生成树协议的运行情况。
9. 监控和维护配置完成后，需要定期监控网络的运行状态，及时处理异常情况。
同时，根据网络的变化，进行必要的维护和调整。
三、注意事项1. 配置STP时，需谨慎操作，确保网络的稳定性和可靠性。
2. 在配置STP之前，务必对网络拓扑进行全面了解和确认。
3. 配置过程中，应根据网络需求和实际情况，合理选择各个参数的取值。
STP生成树原理和配置
STP生成树原理和配置STP（Spanning Tree Protocol）是生成树协议的英文缩写。
该协议可应用于环路网络，通过一定的算法实现路径冗余，同时将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。
STP的基本原理是，通过在交换机之间传递一种特殊的协议报文（在IEEE 802.1D中这种协议报文被称为“配置消息”）来确定网络的拓扑结构。
配置消息中包含了足够的信息来保证交换机完成生成树计算。
生成树协议STP/RSTP1. 技术原理：STP的基本思想就是生成“一棵树”，树的根是一个称为根桥的交换机，根据设置不同，不同的交换机会被选为根桥，但任意时刻只能有一个根桥。
由根桥开始，逐级形成一棵树，根桥定时发送配置报文，非根桥接收配置报文并转发，如果某台交换机能够从两个以上的端口接收到配置报文，则说明从该交换机到根有不止一条路径，便构成了循环回路，此时交换机根据端口的配置选出一个端口并把其他的端口阻塞，消除循环。
当某个端口长时间不能接收到配置报文的时候，交换机认为端口的配置超时，网络拓扑可能已经改变，此时重新计算网络拓扑，重新生成一棵树。
2. 功能介绍：生成树协议最主要的应用是为了避免局域网中的网络环回，解决成环以太网网络的“广播风暴”问题，从某种意义上说是一种网络保护技术，可以消除由于失误或者意外带来的循环连接。
STP也提供了为网络提供备份连接的可能，可与SDH保护配合构成以太环网的双重保护。
新型以太单板支持符合ITU-T 802.1d标准的生成树协议STP及802.1w规定的快速生成树协议RSTP，收敛速度可达到1s。
但是，由于协议机制本身的局限，STP保护速度慢（即使是1s的收敛速度也无法满足电信级的要求），如果在城域网内部运用STP技术，用户网络的动荡会引起运营商网络的动荡。
目前在MSTP 组成环网中，由于SDH保护倒换时间比STP协议收敛时间快的多，系统采用依然是SDH MS-SPRING或SNCP，一般倒换时间在50ms以内。
STP 生成树协议配置
STP 生成树协议配置一、协议背景介绍STP（Spanning Tree Protocol，生成树协议）是一种用于在以太网交换机网络中防止环路的协议。
当网络中存在多条连接路径时，STP通过选择一条主干路径，将其它冗余路径进行阻塞，以确保数据包能够按照正确的路径传输，避免数据包在网络中无限循环。
二、协议目的本协议的目的是为了配置STP生成树协议，确保网络中的交换机能够正确地选择主干路径，并阻塞冗余路径，从而保证网络的稳定性和可靠性。
三、协议内容1. 配置根交换机a. 选择一台交换机作为根交换机，该交换机将成为生成树的根节点。
b. 在根交换机上配置以下参数：- 优先级（Priority）：设置根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置根交换机的MAC地址。
c. 配置完成后，根交换机将发送BPDU（Bridge Protocol Data Unit）消息，通知其他交换机加入生成树。
2. 配置非根交换机a. 在非根交换机上配置以下参数：- 优先级（Priority）：设置非根交换机的优先级，取值范围为0-61440，默认值为32768。
- MAC地址（MAC Address）：设置非根交换机的MAC地址。
b. 配置完成后，非根交换机将发送BPDU消息，与根交换机进行通信，以确定生成树的拓扑结构。
3. 配置端口a. 在每个交换机的端口上配置以下参数：- 指定端口类型（Port Type）：指定端口的类型，包括根端口（Root Port）、指定端口（Designated Port）和非指定端口（Non-Designated Port）。
- 指定优先级（Port Priority）：设置端口的优先级，取值范围为0-240，默认值为128。
- 指定成本（Port Cost）：设置端口的成本，取值范围为1-65535，默认值为100。
b. 配置完成后，交换机将根据端口的类型和优先级，选择合适的路径进行数据包转发。
stp生成树协议的基本配置
stp生成树协议的基本配置一、背景介绍STP（Spanning Tree Protocol）生成树协议是一种用于构建冗余网络的协议，它可以避免网络中出现环路，从而保证数据的可靠传输。
在网络拓扑结构发生变化时，STP能够自动调整生成树，确保网络的高可用性和稳定性。
二、STP基本概念1. 根桥：生成树中拥有最小桥ID的交换机。
2. 桥ID：由优先级和MAC地址组成。
3. 桥优先级：由管理员配置，范围为0-65535，默认值为32768。
4. 桥端口：连接到其他交换机或主机的物理端口。
5. 桥端口状态：指桥端口在生成树中的状态，包括阻塞、学习和转发三种状态。
三、STP配置步骤1. 配置桥优先级在一个LAN（Local Area Network）中，只有一个交换机能够被选举为根桥。
因此，在配置STP之前需要确定哪个交换机将被选举为根桥。
管理员可以通过配置桥优先级来控制交换机被选举为根桥的可能性。
具体操作如下：Switch(config)#spanning-tree vlan 1 priority 245762. 配置端口类型在STP中，每个端口都有一个状态。
在初始状态下，所有端口都处于阻塞状态。
管理员需要将交换机的端口配置为不同的类型，以便根据网络拓扑结构自动调整生成树。
具体操作如下：Switch(config)#interface gigabitethernet 1/0/1Switch(config-if)#spanning-tree portfast3. 配置端口优先级当STP计算生成树时，它将考虑每个桥的桥ID和每个桥的端口优先级。
如果两个桥ID相同，则会比较它们的端口优先级。
管理员可以通过配置端口优先级来控制交换机被选举为根桥的可能性。
具体操作如下：Switch(config)#interface gigabitethernet 1/0/1Switch(config-if)#spanning-tree port-priority 1284. 配置边缘端口边缘端口是连接到终端设备（如计算机、服务器或IP电话）的交换机物理接口。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 引言本协议旨在详细描述STP（生成树协议）的配置步骤和参数设置，以确保网络中的交换机能够正确运行和管理生成树拓扑结构。
2. 背景STP是一种链路层协议，用于在交换网络中防止环路的发生，同时提供冗余路径，以增强网络的可靠性和冗余性。
本协议适用于以太网交换机。
3. 配置步骤以下是STP协议的配置步骤：步骤1：登录交换机管理界面使用合适的终端软件登录交换机的管理界面，输入正确的用户名和密码。
步骤2：进入全局配置模式在命令行界面输入"enable"命令，然后输入"configure terminal"命令，进入全局配置模式。
步骤3：启用STP在全局配置模式下，输入"spanning-tree mode"命令，然后选择合适的STP模式，如RSTP（快速生成树协议）或MSTP（多实例生成树协议）。
步骤4：配置根桥在全局配置模式下，输入"spanning-tree vlan <vlan-id> root primary"命令，将指定的交换机配置为根桥。
步骤5：配置端口优先级在全局配置模式下，输入"interface <interface-id>"命令，进入指定接口的配置模式，然后输入"spanning-tree port-priority <priority>"命令，设置接口的优先级。
步骤6：配置端口类型在全局配置模式下，输入"interface <interface-id>"命令，进入指定接口的配置模式，然后输入"spanning-tree port-type <type>"命令，设置接口的类型，如边缘端口（edge port）或根端口（root port）。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议一、背景介绍：STP（生成树协议）是一种网络协议，用于在网络中自动选择最佳路径，防止网络中的环路，确保数据的快速传输和网络的稳定性。
本协议旨在详细描述STP的配置过程，以确保网络管理员能够正确地配置STP，并确保网络的正常运行。
二、配置步骤：1. 确认网络拓扑：在开始配置STP之前，需要确认网络拓扑，并了解网络中的交换机和链路的连接关系。
2. 选择根桥：在网络中选择一个交换机作为根桥，根桥是整个生成树的根节点，负责决定最佳路径。
3. 配置根桥：将选择的交换机配置为根桥，可以通过以下步骤完成：a. 登录到根桥的管理界面。
b. 进入交换机的全局配置模式。
c. 使用命令"spanning-tree vlan <vlan-id> root primary"将该交换机配置为根桥。
其中，<vlan-id>为需要配置的VLAN ID。
4. 配置非根桥：非根桥是网络中除根桥外的其他交换机，需要通过以下步骤配置：a. 登录到非根桥的管理界面。
b. 进入交换机的全局配置模式。
c. 使用命令"spanning-tree vlan <vlan-id> root secondary"将该交换机配置为非根桥。
其中，<vlan-id>为需要配置的VLAN ID。
5. 配置端口：配置交换机上的端口，以确保生成树的正常运行。
可以通过以下步骤完成：a. 登录到交换机的管理界面。
b. 进入端口配置模式。
c. 使用命令"spanning-tree portfast"将端口配置为快速端口，以加快端口的状态转换。
d. 使用命令"spanning-tree bpdufilter enable"将端口配置为BPDU过滤模式，以防止BPDU报文的传输。
6. 验证配置：配置完成后，需要验证STP的配置是否成功。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 引言生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中防止环路的协议。
本协议旨在提供对STP的配置指南，以确保网络的稳定性和高可用性。
2. 目的本协议的目的是指导管理员正确配置STP，以实现网络中的环路消除和冗余路径选择。
通过配置STP，可以确保数据在网络中的传输路径是最优的，同时避免环路造成的数据包丢失和网络拥塞。
3. 配置步骤以下是配置STP的详细步骤：步骤1: 确定STP的根桥- 在网络拓扑中选择一个交换机作为根桥，通常选择具有最高优先级的交换机作为根桥。
根桥将成为生成树的根节点，所有其他交换机将通过最短路径与根桥连接。
步骤2: 设置根桥的优先级- 在根桥上设置优先级，优先级越低，该交换机将成为根桥。
可以使用以下命令进行配置：```spanning-tree vlan <vlan-id> priority <priority-value>```步骤3: 配置端口类型- 根据网络需求，选择适当的端口类型。
常见的端口类型包括普通端口、根端口和非根端口。
可以使用以下命令进行配置：```spanning-tree port type <port-type>```步骤4: 配置端口优先级- 根据网络需求，为每个端口设置优先级。
优先级越高，该端口将被选为根端口或非根端口。
可以使用以下命令进行配置：```spanning-tree port priority <priority-value>```步骤5: 配置端口成本- 根据网络拓扑和链路带宽，为每个端口设置成本。
成本越低，该端口将被选为最短路径。
可以使用以下命令进行配置：```spanning-tree cost <cost-value>```步骤6: 启用STP- 在每个交换机上启用STP，以便其参与生成树的计算和决策。
生成树协议配置
生成树协议配置生成树协议（Spanning Tree Protocol，STP）是一种网络协议，用于在网络中防止环路，并确定最佳路径。
在网络中，当存在多条通向同一目的地的路径时，可能会形成环路，导致数据包在网络中不断循环，最终导致网络拥堵甚至崩溃。
生成树协议的作用就是通过选择一条最佳路径，将其他冗余路径屏蔽，从而避免网络环路的发生。
在配置生成树协议时，需要考虑以下几个关键因素：1. 选择根桥。
在生成树协议中，网络中的一个交换机会被选举为根桥（Root Bridge），所有其他交换机都将以根桥为参照物来确定最佳路径。
通常情况下，根桥的选择是根据交换机的优先级和MAC地址来确定的。
管理员也可以手动指定某个交换机为根桥。
2. 确定端口状态。
生成树协议通过确定端口的状态来屏蔽冗余路径。
在网络中，有三种端口状态，指定端口（Designated Port）、根端口（Root Port）和阻塞端口（Blocked Port）。
指定端口是指向根桥的最佳路径，根端口是指向根桥的最佳路径，而阻塞端口则是被屏蔽的冗余路径。
3. 配置优先级。
管理员可以通过配置交换机的优先级来影响根桥的选举结果。
通常情况下，优先级越低的交换机越有可能成为根桥。
在生成树协议中，优先级的范围是0-61440，默认值是32768，步长为4096。
4. 设置端口成本。
在生成树协议中，每个端口都有一个成本值，用来表示到达根桥的路径的开销。
成本值越低，表示到达根桥的路径越短。
管理员可以手动配置端口的成本值，也可以使用默认的自动计算方式。
5. 监控生成树状态。
配置生成树协议后，需要及时监控生成树的状态，确保网络正常运行。
管理员可以通过查看生成树协议的状态信息，包括根桥、端口状态、成本值等，来了解网络的拓扑结构和路径选择情况。
总结。
生成树协议的配置是网络管理中的重要工作之一。
通过合理配置生成树协议，可以避免网络中出现环路，确保数据包能够按照最佳路径进行传输，提高网络的稳定性和可靠性。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置协议1. 概述STP（生成树协议）是一种网络协议，用于在具有冗余链路的以太网中创建一个无环的拓扑结构，以确保数据包能够按照预期的路径进行传输。
本协议旨在详细描述STP的配置过程，以便网络管理员能够正确地配置和管理生成树协议。
2. 配置步骤以下是STP配置的详细步骤：步骤 1：确定根桥在STP网络中，需要选择一个交换机作为根桥。
根桥是生成树的起点，负责确定最佳路径和转发数据包。
通常情况下，根桥的选择基于交换机的优先级和MAC 地址。
网络管理员可以通过以下命令配置根桥：```switch(config)# spanning-tree vlan <vlan-id> root primary```或者```switch(config)# spanning-tree vlan <vlan-id> root secondary```其中，`<vlan-id>`是指定的VLAN ID。
步骤 2：配置桥优先级在STP网络中，每一个交换机都有一个桥优先级，用于确定生成树中的交换机角色。
默认情况下，桥优先级为32768，但可以根据需要进行更改。
网络管理员可以使用以下命令配置桥优先级：```switch(config)# spanning-tree vlan <vlan-id> priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的桥优先级。
步骤 3：配置端口优先级在STP网络中，每一个交换机端口都有一个端口优先级，用于确定数据包转发的优先级。
默认情况下，端口优先级为128。
网络管理员可以使用以下命令配置端口优先级：```switch(config)# spanning-tree vlan <vlan-id> port-priority <priority-value>```其中，`<vlan-id>`是指定的VLAN ID，`<priority-value>`是新的端口优先级。
stp生成树协议的基本配置
stp生成树协议的基本配置介绍在计算机网络中，stp（Spanning Tree Protocol）生成树协议用于构建一个无环路的网络拓扑，以确保数据在网络中能够稳定地传输。
本文将详细介绍stp生成树协议的基本配置。
目录•stp生成树协议简介•stp生成树协议的作用•stp生成树协议的基本原理•stp生成树协议的基本配置步骤–步骤一：确定根桥–步骤二：选择根端口–步骤三：选择非根端口•stp生成树协议的配置示例•常见问题与解决方法•总结stp生成树协议简介stp生成树协议是一种用于构建无环路网络拓扑的协议，它可以避免网络数据包在网络中形成环路而导致数据传输异常。
通过选择一个网络中的根桥（root bridge）和根端口（root port），stp生成树协议可以动态地调整网络的路径，从而达到将冲突和环路最小化的目标。
stp生成树协议的作用stp生成树协议的主要作用是避免网络环路，确保数据在网络中能够稳定地传输。
在一个拓扑中，如果存在环路，数据包会在环路中循环传递，导致网络拥堵、数据包丢失等问题。
通过使用stp生成树协议，可以自动选择最佳的路径，避免这些问题的发生。
stp生成树协议的基本原理stp生成树协议的基本原理是通过选择一个网络中的根桥和根端口，以及通过计算最短路径树（Shortest Path Tree，SPT）来构建一个无环路的网络拓扑。
在网络中，每个交换机都有一个优先级（Priority）值，优先级越高的交换机在选举根桥时具有更高的优先级。
根桥是网络中的主交换机，它是生成树的根节点。
stp生成树协议的基本配置步骤stp生成树协议的基本配置步骤如下：步骤一：确定根桥1.选择一个优先级最高的交换机作为根桥。
2.在优先级相同的情况下，选择MAC地址最低的交换机作为根桥。
步骤二：选择根端口1.每个交换机都会发送BPDU（Bridge Protocol Data Unit）到其他交换机，用于选举根桥。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置一、背景和目的STP（生成树协议）是一种用于在网络中防止环路和冗余的链路的协议。
本协议的目的是详细说明如何配置STP协议，以确保网络的稳定性和高效性。
二、配置步骤以下是配置STP协议的详细步骤：1. 确认网络拓扑结构在开始配置STP协议之前，需要先了解网络的拓扑结构，包括交换机、链路和端口的连接关系。
确保网络中没有环路存在。
2. 选择根交换机在网络中选择一个交换机作为根交换机。
根交换机是生成树中的根节点，负责计算生成树的路径。
3. 配置根交换机a. 进入根交换机的配置模式。
b. 启用STP协议：输入命令"spanning-tree mode"，并选择适当的模式（如RSTP、MSTP等）。
c. 配置根桥优先级：输入命令"spanning-tree priority"，并设置一个较低的优先级值。
d. 配置根端口：输入命令"spanning-tree port type"，并选择合适的端口类型。
4. 配置非根交换机a. 进入非根交换机的配置模式。
b. 启用STP协议：输入命令"spanning-tree mode"，并选择与根交换机相同的模式。
c. 配置桥优先级：输入命令"spanning-tree priority"，并设置一个较高的优先级值。
d. 配置端口：输入命令"spanning-tree port type"，并选择合适的端口类型。
5. 验证配置使用命令"show spanning-tree"来验证STP协议的配置是否正确。
确保生成树已正确计算，并且没有出现环路。
6. 优化配置根据网络的实际情况和需求，可以进一步优化STP协议的配置。
例如，调整端口优先级、配置端口状态转换延迟等。
三、注意事项在配置STP协议时，需要注意以下事项：1. 确保网络中没有环路存在，否则STP协议无法正常工作。
STP 生成树协议配置
STP 生成树协议配置协议名称：STP（生成树协议）配置一、背景介绍STP（生成树协议）是一种用于在交换网络中防止环路并提供冗余路径的协议。
本协议旨在配置STP以确保网络拓扑的稳定性和高可用性。
二、配置要求根据任务名称，我们需要进行STP（生成树协议）的配置。
以下是配置要求的详细描述：1. 激活STP：确保在交换机上激活STP功能，以便启用生成树协议。
2. 选择根交换机：在交换网络中选择一个交换机作为根交换机。
根交换机应该是具有最低优先级的交换机。
确保根交换机的配置正确。
3. 配置桥优先级：在每个交换机上配置桥优先级。
根交换机的桥优先级应为最低值，其他交换机的桥优先级应逐渐增加。
4. 配置端口优先级：在每个交换机上为每个端口配置优先级。
优先级较低的端口将被选择为根端口。
5. 配置端口类型：根据网络需求，配置交换机端口的类型。
常见的端口类型包括根端口、指定端口和非指定端口。
6. 配置端口成本：为每个端口配置成本值。
成本值用于确定最佳路径，较低的成本值意味着较短的路径。
7. 配置端口状态：根据需要，配置交换机端口的状态。
常见的端口状态包括禁用、阻塞、学习和转发。
8. 配置BPDU保护：为了防止网络中的恶意或错误配置的交换机成为根交换机，配置BPDU保护以阻止非根交换机发送BPDU。
9. 配置端口优先级降级：为了提高网络冗余路径的可用性，配置端口优先级降级。
当一个交换机的根端口失效时，降级的端口将被选为新的根端口。
10. 配置端口优先级升级：当降级的端口恢复正常时，配置端口优先级升级，以恢复原始的端口优先级。
三、配置步骤根据以上配置要求，以下是STP（生成树协议）配置的详细步骤：1. 登录到交换机管理界面。
2. 激活STP功能：a. 进入全局配置模式。
b. 输入命令：spanning-tree mode stp。
3. 选择根交换机：a. 进入全局配置模式。
b. 输入命令：spanning-tree priority <priority>。
项目4.1-生成树协议（STP）配置
项目4.1-生成树协议（STP）配置项目四局域网冗余策略模块4.1 生成树协议（STP）配置模块4.1 生成树协议（STP）配置内容简介介绍生成树协议STP的特性及工作原理；介绍启动STP、设置生成树协议类型、设置交换机优先级、设置端口优先级、显示生成树配置信息等命令。
23知识目标、技能点能够描述生成树协议特性及应用场合；能够独立完成STP基本配置。
模块4.1 生成树协议（STP）配置44.1.1 问题提出某公司办公楼网络运行一段时间后，员工反映网速较慢，甚至有时不能上网。
网络管理员测试后发现，此办公楼为了保证网络链路备份，重新连线造成的现象。
领导要求采取一定技术措施，既要保证网络链路有备份又不造成网络故障，实现快速、便捷、安全的网上办公。
模块4.1 生成树协议（STP）配置4.1.2 相关知识1．网络问题分析（1）广播风暴5模块4.1 生成树协议（STP）配置6模块4.1 生成树协议（STP）配置（2）多帧复制7（3）MAC地址表不稳定模块4.1 生成树协议（STP）配置8模块4.1 生成树协议（STP）配置2．生成树协议（STP）概述生成树协议（Spanning-Tree-Protocol，STP）是DEC创建的网桥到网桥协议。
DEC的生成树算法后由IEEE802委员会修正为IEEE802.1D 标准。
DEC和IEEE802.1D算法不同，也不兼容。
目前，多数交换机使用IEEE802.1D生成树协议。
9 生成树协议就是在具有物理环路的交换网络上，产生没有逻辑环路的树型结构网络的方法。
运行STP协议的交换机之间通过网桥协议数据单元（Bridge Protocol Data Unit，BPDU）进行信息的交流。
网络中所有的交换机每隔一定的时间间隔（默认值为2s）就发送和接受BPDU数据帧模块4.1 生成树协议（STP）配置BPDU中最为重要的选项是：Root ID、Cost of Path、Port ID、Maximum Time、Hello Time、Forward Delay等（1）网桥ID及网桥优先级网桥ID为由网桥优先级和MAC地址组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八生成树配置实验1【实验名称】生成树协议STP【实验目的】理解生成树协议STP的配置及原理。
【背景描述】某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。
本实验以2台S2126G交换机为例，2台交换机分别命名为SwitchA, SwitchB。
PC1与PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0 。
【实现功能】使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
【实验拓扑】F0/3F0/3【实验设备】S2126G（2台）【实验步骤】第一步：在每台交换机上开启生成树协议．例如对SwitchA做如下配置：SwitchA#configure terminal ！进入全局配置模式SwitchA(config)#spanning-tree ！开启生成树协议SwitchA(config)#end验证测试：验证生成树协议已经开启SwitchA#show spanning-tree ！显示交换机生成树的状态StpVersion : MSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8ef.9e89Priority : 32768TimeSinceTopologyChange : 0d:0h:0m:8sTopologyChanges : 0DesignatedRoot : 800000D0F8EF9D09RootCost : 200000RootPort : Fa0/1CistRegionRoot : 800000D0F8EF9E89CistPathCost : 0SwitchA#show spanning-tree interface fastthernet 0/1 ！显示交换机接口fastthernet 0/1的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: Disabled###### MST 0 vlans mapped : AllPortState : forwarding ！显示接口fastthernet 0/1处于转发（forwarding）状态PortPriority : 128PortDesignatedRoot : 800000D0F8EF9D09PortDesignatedCost : 0PortDesignatedBridge : 800000D0F8EF9D09PortDesignatedPort : 8001PortForwardTransitions : 1PortAdminPathCost : 0PortOperPathCost : 200000PortRole : rootPort第二步：设置生成树模式SwitchA(config)#spanning-tree mode stp ！设置生成树模式为STP (802.1D)验证测试：验证生成树协模式为802.1DSwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ef.9e89Priority : 32768TimeSinceTopologyChange : 0d:0h:7m:0sTopologyChanges : 0DesignatedRoot : 800000D0F8EF9D09RootCost : 200000RootPort : Fa0/1第三步：设置交换机的优先级SwitchA(config)#spanning-tree priority 4096 ！设置交换机SwitchA的优先级为4096, 数值最小的交换机为根交换机（也称根桥），交换机SwitchB的优先级采用默认优先级（32768），因此SwitchA将成为根交换机。
验证测试：验证交换机SwitchA的优先级SwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ef.9e89Priority : 4096TimeSinceTopologyChange : 0d:0h:0m:0sTopologyChanges : 26DesignatedRoot : 100000D0F8EF9E89RootCost : 0RootPort : 0第四步：综合验证测试１. 验证交换机SwitchB的端口F0/１和F0/２的状态SwitchB#show spanning-tree interface fastEthernet 0/1 ！显示SwitchB的端口fastthernet 0/1的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : forwarding ！SwitchB的端口fastthernet 0/１处于转发（forwarding）状态PortPriority : 128PortDesignatedRoot : 200000D0F8EF9E89PortDesignatedCost : 0PortDesignatedBridge : 200000D0F8EF9E89PortDesignatedPort : 8002PortForwardTransitions : 22PortAdminPathCost : 0PortOperPathCost : 200000PortRole : rootPortSwitchB#show spanning-tree interface fastEthernet 0/2 ！显示SwitchB的端口fastthernet 0/2的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : discarding ！SwitchB的端口fastthernet 0/2处于阻塞（discarding）状态PortPriority : 128PortDesignatedRoot : 200000D0F8EF9E89PortDesignatedCost : 200000PortDesignatedBridge : 800000D0F8EF9D09PortDesignatedPort : 8002PortForwardTransitions : 39PortAdminPathCost : 0PortOperPathCost : 200000PortRole : alternatePort2. 验证网络拓扑发生变化时，ping的丢包情况C:\>ping 192.168.0.136 –t ！从主机PC1 ping PC2（用连续ping），然后拔掉SwitchA 与SwitchB的端口F0/1之间的连线，观察丢包情况。
显示结果如下：以上结果显示丢包数为30个。
3. 验证网络拓扑发生变化时，交换机SwitchB的端口２的状态变化，并观察生成树的收敛时间SwitchB#show spanning-tree interface fastEthernet 0/2 ！显示SwitchB的端口fastthernet 0/2的状态PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : forwarding ！SwitchB的端口fastthernet 0/2转变为转发（forwarding）状态，转换时间大约32秒PortPriority : 128PortDesignatedRoot : 200000D0F8EF9E89PortDesignatedCost : 200000PortDesignatedBridge : 800000D0F8EF9D09PortDesignatedPort : 8002PortForwardTransitions : 40PortAdminPathCost : 0PortOperPathCost : 200000PortRole : rootPortSwitchB#show spanning-tree interface fastEthernet 0/2 ！显示SwitchB的端口fastthernet 0/2的状态2003-04-27 23:27:24 @5-LINKUPDOWN:Fa0/2 changed state to up2003-04-27 23:27:53 @4-TOPOCHANGE:Topology is changedPortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: DisabledPortState : discarding ！SwitchB的端口fastthernet 0/2转变为阻塞（discarding）状态，转换时间大约31秒PortPriority : 128PortDesignatedRoot : 200000D0F8EF9E89PortDesignatedCost : 200000PortDesignatedBridge : 800000D0F8EF9D09PortDesignatedPort : 8002PortForwardTransitions : 40PortAdminPathCost : 0PortOperPathCost : 200000PortRole : alternatePort【注意事项】锐捷交换机缺省是关闭spanning-tree的，因此，如果网络在物理上存在环路，则必须手工开启spanning-tree 。
