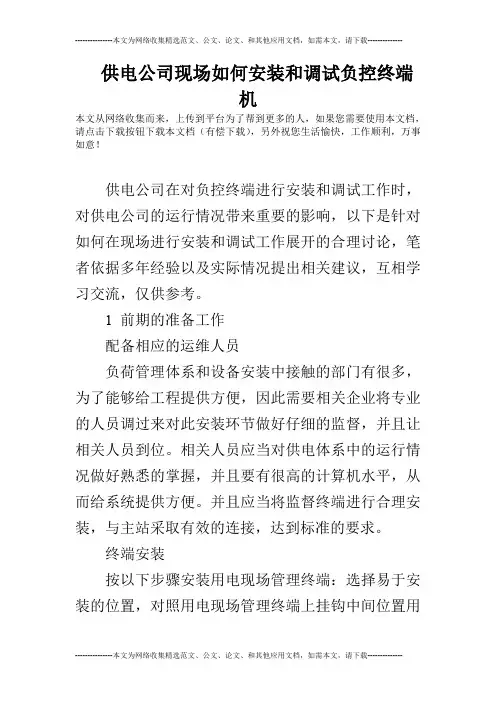

供电公司现场如何安装和调试负控终端机
供电公司现场如何安装和调试负控终端机本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！供电公司在对负控终端进行安装和调试工作时，对供电公司的运行情况带来重要的影响，以下是针对如何在现场进行安装和调试工作展开的合理讨论，笔者依据多年经验以及实际情况提出相关建议，互相学习交流，仅供参考。
1 前期的准备工作配备相应的运维人员负荷管理体系和设备安装中接触的部门有很多，为了能够给工程提供方便，因此需要相关企业将专业的人员调过来对此安装环节做好仔细的监督，并且让相关人员到位。
相关人员应当对供电体系中的运行情况做好熟悉的掌握，并且要有很高的计算机水平，从而给系统提供方便。
并且应当将监督终端进行合理安装，与主站采取有效的连接，达到标准的要求。
终端安装按以下步骤安装用电现场管理终端：选择易于安装的位置，对照用电现场管理终端上挂钩中间位置用Φ5mm钻头钻一个孔；对照用电现场管理终端底壳两个螺孔位置用Φ5mm钻头钻两个孔。
将用电现场管理终端垂直悬挂在挂钩螺钉上，并拧紧下方固定螺钉。
注意保证挂钩与挂钩螺钉之间、挂钩螺钉与大地之间接触良按要求将各种线路接入用电现场管理终端。
主站运行端与终端档案的建立相关人员在对终端进行安装时，主站应保持顺利运作的状态，主站通道应当要具备畅通性，进而将终端接入端口开放。
相关人员应当将拟定安装的相关档案事先输入到相应的数库中，从而能够让现场对终端的情况清楚了解。
相关人员在安装之前应当将IP、APN 等录入进去。
安装地点选择相关人员应当在终端的地方选择相应的仪器进行测试有关单位信号的整体强度能否达到标准；相关人员还应该对安装的具体地方做到充分的考虑，确保表记接线等相关接线处于较短的状态下；遮蔽雨雪与强光：倘若连接表记是在计量柜屏的里面，那么相关人员在安装时应当处在表计相近的地方；假如在室外计量表箱里面连接表计，那么应当在计量表箱里面进行安装；如果室外表箱的地方不足，那么相关人员就要增加相应的安装箱；相关人员也能够在配电室里安装终端，并且将脉冲线等相关接线放入到室外表箱位置上；相关人员在对终端进行安装时，应当与高压地方保持一定的距离，确保安全性。
负荷控制终端使用说明
FKWB82-GY4C系列负荷管理终端使用说明书一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；第 2 页共22 页二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。
三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。
3．2 消耗功率守候状态：不大于20VA(100V供电时消耗率应不大于15VA)；发射状态：不大于80 VA。
负荷控制终端说明书
负荷控制终端说明书 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、概述FKWB82-GY4C系列型江苏电力负荷管理终端（以下简称终端），是江苏苏源光一科技有限公司根据电力负荷控制系统的要求，应用当前先进的电子技术，开发的负荷管理设备，具有功能强，集成度高，可靠性好，结构简洁，安装使用方便等特点，可应用于厂矿、商场、宾馆、学校、医院等各种用电场所，对电力用户进行数据采集计算、控制及管理。
终端用户界面采用240×128大屏点阵液晶屏，菜单显示直观，操作选择简单，内置国标字库，支持中文信息的发布；配置了4路双位控制接口，8路遥信输入接口，8路脉冲输入接口，2路RS485接口，2路4-20mA电流环接口（选配）， 4路12V辅助电源输出等，以满足不同用户的需要，实现了电力负荷管理终端要求的所有功能。
终端产品标准执行DL/T533-93《无线电负荷控制双向终端技术条件》、Q/GDW 129-2005《电力负荷管理系统通用技术条件》、DL/T535-96《电力负荷控制与管理系统数据传输规约》，同时符合《江苏省负控终端技术条件》、《江苏电力负荷控制系统数据传输规约》及国电公司《电力负荷管理系统数据传输规约—2004》的要求。
主要特点：采用模块式设计，方便、美观；超大容量内存，“记忆力”更强，大大提高数据存储密度；全面的功能配置，全面实现需方管理；便携式、小型化，安装维护更为便捷；硬时钟、参数保存和历史数据的保存都可以在断电的情况下保持1年以上；全新的整机维护概念，使您的工作更为轻松；终端外型图二、使用环境条件环境温度：－25℃～+55℃；湿度：相对湿度10%～100%（包括凝露），绝对湿度小于29g/m3；大气压：BB2级，66～108Kpa。
三、主要功能和主要参数指标3．1 电源电压：220VAC，允许偏差为-20%～+20%；频率为50Hz，允许偏差为±6% （如用户提出要求，可选择100VAC供电）。
江苏电力负荷管理终端技术规范
江苏电力负荷管理终端技术规范编写: 吴刚张德进田明李建兆张长沪张峰孙小燕黄勇杨瑞鸣陈容华王崎尹劲豪审核: 季强薛祥批准: 胥传普江苏省电力公司2005年4月目录第一章总则…………………………………………………………………P1 第二章终端功能…………………………………………………………………P3 第一节数据采集………………………………………………………………P3第二节参数整定和查询………………………………………………………P7第三节遥控跳合闸功能………………………………………………………P9第四节当地闭环控制…………………………………………………………P10第五节保电功能………………………………………………………………P14第六节剔除功能………………………………………………………………P14第七节通话功能………………………………………………………………P14第八节抄表功能………………………………………………………………P14第九节终端交流采样数据……………………………………………………P17第十节数据转发………………………………………………………………P17第十一节中文信息………………………………………………………………P17第十二节本地维护………………………………………………………………P18第十三节初始化…………………………………………………………………P18第十四节终端中继转发功能……………………………………………………P18第十五节密码确认功能…………………………………………………………P18第十六节主站与终端通信规约增补……………………………………………P18第十七节终端常用计算公式……………………………………………………P20 第三章终端通讯接口标准………………………………………………………P21第一节范围………………………………………………………P21第二节内部通讯模块接口标准………………………………………………P21第三节 230MHz 专用无线电信道技术规范…………………………………P22第四节专用无线电台电性能试验……………………………………………P23第五节终端本地通讯接口……………………………………………………P24第六节公网通信接口标准……………………………………………………P24第四章终端界面…………………………………………………………………P25第一节面板按键说明…………………………………………………………P25第二节画面显示内容…………………………………………………………P26第三节控制告警显示…………………………………………………………P35第四节指示灯…………………………………………………………P38第五节参数设置语音提示……………………………………………………P39 第五章终端输入输出接口…………………………………………………………P40第一节内容与适用范围………………………………………………………P40第二节端子定义………………………………………………………………P40第三节技术要求………………………………………………………………P40第六章交流采样装置……………………………………………………………P44第一节主题内容与适用范围…………………………………………………P44第二节技术条件………………………………………………………………P44第三节试验方法及检验………………………………………………………P48 第七章交流采样装置通信规约…………………………………………………P49第一节范围………………………………………………………………P49第二节 RS-485 标准串行电气接口…………………………………………P49第三节链路层规定……………………………………………………………P49第四节应用层…………………………………………………………………P52第五节数据描述………………………………………………………………P56附件1 名词解释………………………………………………………………… P57附件2 终端常用计算公式……………………………………………………… P61附件3 交流采样装置试验及检验方法………………………………………… P62附件4 交流采样装置数据描述………………………………………………… P69江苏电力负荷管理终端规范第一章总则第1.0.1条为贯彻落实国家电网公司负荷管理系统技术文件要求，统一江苏省负荷管理终端技术标准，以利于全省营销技术支持系统集成和电力负荷管理系统可持续发展，为营销现代化提供技术支持，特制订本技术规范。
终端现场安装调试手册实用版
终端现场安装调试一安装前准备工作:1．专用工具准备安装过程中，需要使用以下工具：万用表，手枪电钻，老虎钳，斜口钳，铅封钳，铅封头和封线，钢卷尺，大号螺丝刀（十字、一字各一），小号螺丝刀（十字、一字各一），绝缘胶带，接线板，带夹电源线，Φ3.5和Φ4.0的钻头，记号笔，表计遥控器等。
2．现场安装条件1、带485通讯功能的多功能电表。
2、有联合接线盒。
3、有计量柜。
4、无线信号网络较好（一般手机信号至少在1格以上）。
二．现场终端安装1、终端的固定1）按安装位置要求确定终端的上挂点。
用手钻打孔，用螺钉固定。
2）上挂终端，用记号笔点出其2个下安装孔，打孔并固定。
2、终端的接线1）安装使用的导线必需符合以下要求：a、电压回路接线采用2.5 mm2单芯硬线，电流回路接线采用2.5或4 mm2单芯硬线。
b、485线信号采用0.23mm 2的互套双绞线。
2）接线的方法a、三相四线1．打开联合接线盒的盖子，短接接线盒的电流板，断开电压板。
取A、B、C三相电压和零线直接连接到终端相对应的接线柱上，接线的工艺要求与表计相同。
2．分别断开A、B、C三相表计到接线盒电流出的电流线。
按照电流线串联到计量回路的方式(类似有功无功表的接法)，把终端串到计量回路里，接线的工艺要求与表计相同。
3．电压、电流接线示意图如下：b、三相三线1．打开联合接线盒的盖子，短接接线盒的电流板，断开电压板。
取A、B、C三相电压直接连接到终端相对应的接线柱上，接线的工艺要求与表计相同。
2．分别断开A、C三相表计到接线盒电流出的电流线。
按照电流线串联到计量回路的方式(类似有功无功表的接法)，把终端串到计量回路里，接线的工艺要求与表计相同。
3．电压、电流接线示意图如下：c、连接485线根据现场表计的接线说明，使用双绞线连接表计和终端之间的485接口。
即表计的485A接终端的485A(功能接线端子31孔)，表计的485B接终端的485B(功能接线端子32孔)，如果表计的485接口已经被其它设备占用（如负控装置），则不能再将终端和其进行连接。
FKWB82GY4C系列型江苏电力负荷管理终端以下简称终端doc
FKWB82GY4C系列型江苏电力负荷管理终端产品介绍FKWB82GY4C系列型江苏电力负荷管理终端，以下简称终端，是江苏电力公司开发的一款负荷管理设备，主要用于电力调度、负荷管理等应用场景。
终端具备数据采集、存储、上报、控制、通讯等功能，适用于各种负荷控制场合。
其主要特点如下：•高性能集成处理器，支持多通道360度非正弦采集。
•独特的功率曲线分析算法，能准确地对电力供需情况实时分析。
•多种控制功能，包括远程控制、定时控制等，方便灵活。
•多种接口协议，支持Modbus RTU/TCP、cJSON、MQTT等协议，方便对接市场上各种主流的工控设备。
•大容量的数据存储，支持本地存储以及云端存储，满足各种数据存储需求。
技术参数终端的技术参数如下：基本参数参数值处理器ARM Cortex-A7存储容量4GB采样速率最高1kHz采样精度24位输入电压0-480V输入电流0-20A通讯接口接口参数以太网口支持10/100M串口RS232/RS485无线2G/3G/4G功能参数参数值工作温度-40℃~85℃工作湿度10%~90%RH通讯协议Modbus RTU/TCP、cJSON、MQTT控制方式远程控制、定时控制存储方式本地存储、云端存储应用场景终端的应用场景较为广泛，其中包括：智能电网终端可以通过采集电网中各种负荷信息，快速、准确地分析电力供需情况，对电力网进行实时调度和动态优化，实现智能电网的目标。
工业控制终端可以通过Modbus RTU/TCP等通讯协议与各种工业控制设备进行对接，实现对各种工业设备的精确控制。
智能家居终端可以通过MQTT等通讯协议与智能家居系统进行对接，实现对家居设备的智能化控制，如空调、照明等。
安装和使用终端的安装和使用较为简单：1.首先需要进行设备的安装和上电，将终端与电网连接。
2.配置终端的网络参数，包括IP地址、子网掩码、网关等。
3.配置各种采集参数，包括采集通道的数量、采集频率、输入电压、输入电流等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏省电力公司负荷管理终端安装调试手册（初稿）江苏省电力公司2005年11月目录一．概述针对江苏省目前正在安装使用的04版负控终端设备的安装调试存在的问题，特起草并整理了此文档，配合江苏省电力公司规范各个地市的负控终端设备现场安装和调试的操作，以确保负控终端设备安全稳定的运行。
二．安装前准备1．增加04版规约终端型号第一次安装04版规约的终端前，必须增加04版规约终端型号和配置支持的数据项，自动任务召测的数据项。
具体操作方法如下：点击主台菜单系统管理系统管理，或者点击快捷图标系统管理，进入系统管理界面，在左边的管理项目列表中选择终端型号，点击界面下方新增按钮，出现新增终端型号界面。
界面内有三个表现选项卡界面。
分别为常规、数据项设置、召测数据项设置。
常规选项卡界面内输入内容请参照下表：数据项设置界面内容请参照附录2。
2．建立预安装终端的档案在安装终端前，主台人员应尽可能多的了解信息，事先建好终端的档案，以便缩短调试时间。
档案的建立至少包括用户档案、终端档案、电表档案；打*的字段一定要输入。
终端档案中终端型号选择04版规约的终端型号，电表档案中预抄测量点号和脉冲测量点号不能重复。
3．安装工艺要求由供电公司整理编写。
三．安装调试步骤1．现场勘查在安装前先检查一下用户的安装环境，包括终端的位置，天线的位置，终端电源的选取，控制开关的信息，用户信息等等，形成一份勘查表格。
附录1给出一份勘查表实例。
勘查工作可以在安装前做也可以在安装前几天做。
2．安装安装前准备(1) 用户侧开关改造完毕,联系好用户的停电时间。
(2) 做好天线的安装支架。
(3) 落实安装中需要的材料如固定支架的膨胀锣钉(一般采用10MM左右)、控制线、脉冲线(采用屏蔽电缆)、电源线等。
安装时注意事项(1) 设备搬运时应轻拿轻放,防止损坏设备或划伤外壳。
(2) 对照接线标志接线,强弱电一定要分开,不能接错，防止烧毁设备。
(3) 终端天线为定向天线,其方向应对向主台天线,场强要在20DB以上。
(4) 天线电缆接头应用防水胶带处理，以免进水。
(5) 接地线应与地网可靠连接。
安装方法以免影响无线(3) 终端端子排如图2所示：123456789101112131415161718192021222324252627282930313233343536373839404142 N L1TJ1TJ2TJ2TJ3TJ3TJ4TJ4TJ+-+-+-+-+-+-+-+-+-++-++ ~220V遥控+12V遥信脉图2在终端与二次回路接线的过程当中,要注意以下几点:a.遥控接线要注意是得压跳闸还是失压跳闸。
b.遥信接线一定要接开关回路的辅助触点(不能带电),另外要注意是常开触点还是常闭触点。
c.脉冲接线要注意计量表是有源表还是无源表,如是无源表要将终端+12V引过来。
d.RS485接线要注意表的A、B口。
3．调试通电前的检查检查终端电源接线是否正确，终端电源选择（220V或者100V）是否正确。
检查控制触点类型是否正确。
有压跳闸的开关应该接常开触点，失压跳闸的开关应该接常闭触点。
遥信输入应该接受控开关辅助触点的空触点上。
电表的脉冲接线和抄表接线。
接地线应该牢靠（包括终端接地和天线的避雷接地）。
天线接头要接牢，定向天线要检查天线方向是否正确。
上电打开电源开关，终端开始运行程序，观察下面几项，检查终端是否有故障。
显示屏。
能正常显示字符，背景灯应该能打开（没有亮的时候，按一下按键），无缺行现象。
指示灯。
运行指示灯应该闪烁，其余指示灯在功能调试的时候观察。
按键。
按一下各个按键，检查一下是否正常。
频点选择、波特率调整电台的频道旋钮，转到系统频道上。
强制通话按一下过渡板上的通话按钮，终端的通话指示灯变亮，这时候就可以通过话筒和主台通话了，在讲话的时候按下话筒上的按钮，讲完后要放开。
这时候可以向主台申请终端地址并上报一些终端的参数。
主台人员根据现场安装人员反馈信息完善档案,包括用户档案,终端档案,电表档案以及开关/其它、群组方案等档案信息。
在通话的过程中主台和终端都要认真听一下话音质量，如果信号不好（有明显杂音），一般情况下检查一下以下几个方面：接收场强，发射功率，天线接头和天线的方向。
设置终端地址现场安装人员按照主台人员提供的终端地址进行设置。
终端设置地址的方法为：在终端待机画面下，同时按左右两键，出现终端地址设置密码校验画面，输入正确密码后，可以对终端进行行政区码和终端地址码的设置。
如终端地址为123，密码为111111，设置过程如下：在终端待机画面下，同时按左右两键，终端显示屏显示“请输入密码：”，按上下按键输入数字，按左右按键选择数字位（选中时该数字反色显示），输入正确的密码后，按确认键，终端显示修改配置画面，输入终端地址123，按“确认”按键退出，终端地址就设置好了。
检查通信链路主台：召测时钟终端：在和主台的通信过程中终端的发射、接收指示灯应该闪烁。
这时候主台还可以召测一些代码比较长的代码，看看终端的通信成功率怎么样。
召测设备密码在调试终端前，先要召测终端的密码，保证终端密码与主台数据库一致，只有终端与主台一致，初始化和参数才能下发下去。
主台：召测设备密码点击主台菜单参数设置终端调试参数设置，或者点击快捷图标参数设置，出现终端参数设置界面。
选择通信标签选项卡，进入通信参数设置界面，单独选择设备密码数据项，点击召测按钮，召测设备密码。
如果设备密码与库存密码不一致，则系统会自动提示，点击”是”按钮，保存设备密码至数据库。
初始化对终端初始化。
主台：点击主台菜单参数设置终端调试参数设置，或者点击快捷图标参置设置，出现终端参数设置界面。
选择初始化标签选项卡，进入初始化设置界面，选择硬件初始化，参数区初始化和数据区初始化，点击下发按钮，完成对终端的初始化操作。
终端：初始化下发后，终端收到数据和参数初始化命令后，显示画面出现“终端初始化”字样。
收到硬件初始化命令终端只是复位一下。
下发和核对参数参数中抄表、脉冲、测量点、总加组参数是保证终端正常工作的最重要的参数，下发时，要按照抄表、脉冲、测量点、总加组的顺序下发。
抄表参数要下发电表在终端中的测量点号，表号表规约，抄表日、抄表间隔。
脉冲参数要下发设备脉冲设置，主要给终端下发脉冲测量点在终端中的测量点号和K值。
测量点要下发测量点基本参数、测量点冻结参数、电表局编号、费率标志、测量点限值参数、测量点功率因数限值。
测量点基本参数主要是把CT、.PT下发给终端，测量点冻结参数是把冻结密度下发给终端，只有抄表、脉冲、测量点基本参数和冻结参数都下发成功，终端才能产生测量点的数据，主台才能采集到电表和脉冲分路的数据。
如果电表数据的峰、平、谷、尖数据错位，可以下发费率标志调整。
测量点限值参数和功率因数限值是终端产生事件的门限值。
总加组要下发总加组配置、总结组冻结、设置配置参数。
总加组配置给终端下发总加组，总加组有哪些测量点组成；总加组冻结给终端下发总加组数据冻结的密度；设置配置参数给终端下发总加组数，电表总数，脉冲路数，电压电流路数。
只有总加组配置、总结组冻结、设置配置参数下发成功，终端才能产生总加组的数据，主台才能采集到总加组的数据。
下发与召测时钟主台：召测终端时钟，如果终端时钟不正确，点击下发按钮，校正终端时钟。
终端：下发终端时钟后，终端显示画面显示下发后的时间。
核对：主台操作人员召测时钟，查看时钟是否校正。
下发密码（主台密码默认为零）主台：终端设备密码在召测完成并存库后，主台操作人员可以对终端设备密码进行更改。
通信参数主台：在终端调试参数界面，通信标签选项卡内，下发通信参数。
核对：下发完成后，主台人员召测所下发的参数，查看是否下发正确。
抄表设置主台：在终端调试参数界面，抄表标签选项卡内，下发抄表参数设置，包括表号及表规约，抄表日和抄表时间，以及抄表间隔。
抄表间隔是指终端将会按照指定（抄表间隔中设置的）的时间与电表通信，取回电表数据，存放在终端中。
核对：下发完成后，主台人员召测所下发的参数，查看是否下发正确。
脉冲常数设置主台：在终端调试参数界面，脉冲标签选项卡内，下发脉冲参数设置。
核对：下发完成后，主台人员召测所下发的参数，查看是否下发正确。
测量点设置主台：在终端调试参数界面，测量点标签选项卡内，下发测量点参数设置。
设置测量点参数时，必须对测量点列表中的测量点分别进行参数设置。
每个测量点都有四大类的参数：测量点基本参数、功率因数分段限制、测量点限值参数、测量点数据冻结参数，要分别对每个测量点都进行设置。
对所有的测量点参数设置完毕后，点击下发按钮，下发所设置的参数即可。
核对：下发完成后，主台人员召测所下发的参数，查看是否下发正确。
总加组设置主台：在终端调试参数界面，总加组标签选项卡内，下发总加组配置参数。
新增终端档案后，系统会默认创建一个总加组。
主台操作人员在此界面内点击编辑按钮，也可以创建另外的总加组，或者删除/修改已有的总加组的配置。
此界面中的终端配置数量列表内的数据由，系统自动统计，不需要操作员手工干预。
总加组配置完成后，点击下发按钮，下发总加组配置。
核对：下发完成后，主台人员召测所下发的参数，查看是否下发正确。
时段主台：在终端调试参数界面，时段标签选项卡内，下发功率与电量时段。
04版规约终端，功率时段分为控一，控二和不控三种，最多支持8个时段，操作员可根据实际情况相应的设置。
电量时段分为平、峰、谷、尖四种时段，操作员可根据实际情况相应的设置。
开关主台：在终端调试参数界面，开关标签选项卡内，下发开关参数。
开关所接轮次必须与现场安装人员上报的轮次一致。
如果不一致，可以在档案管理界面内修改。
开关节点的遥信结果（开合状态）要与现场一致，如果不一致，可以在档案管理界面内更改开关节点类型（常开/常闭选项）。
若条件允许，现场人员能够清楚的知道每轮开关所接的负荷，也可以在档案管理界面内输入开关的总分属性，所接负荷，方便以后的控制操作。
其他在终端调试界面，其它标签选项卡内，下发其它参数。
其它参数包括终端事件记录设置、终端声音告警时段、电能表异常阈值设定、终端电能量费率，以及电能表对比设置五大类参数。
其中，终端事件记录设置中，分为事件有效标志位（一般事件）与重要事件标志位，每个标志位中有30项事情可供选择，需要分别进行设置。
终端告警时段中，如果某个时段没有选择，例如，7时没有选择，则在7点到8点之间，对终端做的任何操作，终端都不会有声音告警。
终端电能量费率中，江苏04版技术规范要求，费率表示电量控制，其余的都为电费控制。
电能表对比设置中，可以选择一个需要进行比较的总加组，一个标准（主观选择）的总加组，进行两者之间数据的比较。
例如，可以选择脉冲总加组作为需要进行比较的总加组，电表（485抄表）总加组作为标准总加组，比较脉冲总加组与电表（485抄表）总加组之间数据的差异。
