管道支吊架计算表
大型管道支吊架计算选型及安装施工步骤图解
为管道重量的5倍。
此处，每个支架使用M12的膨胀螺栓12个，完全能够承受此种支架方DN400管道，每根管道长24米。DN400管道重量为92.5KG/M。故管道总重量为M=2*24*92.5=4440KG。
每根支架总长度为3米，与管道一次性固定3根支架。12.6#槽钢重量为12.4KG/M。
故支架总重量为M=3*3*12.4=111.6KG
支架与管道总重量为M=4440KG+111.6KG=4551.6KG
吊装过程采用4个葫芦同时均匀受力，此处每个葫芦承受的重量为4551.6/4=1137.9KG
葫芦采用3吨位的能够满足；
4成品支架展示
支架大样图及完成照片展示：
5施工保障措施
1、质量保障措施
(1)、所以进场材料全部进行验收，从材料源头开始控制质量，杜绝使用不合格产品。
(2)、所有焊工实名制管理，确保每道焊缝合格，对于焊缝全数检查。
(3)、支架所有焊缝采用专职焊工焊接，对于焊缝进行防腐处理。
2、成品保护措施
所有材料堆放于干燥、干净的场地，防止腐蚀。
将数据代入横担抗弯强度公式
即可知所验算材料型号是否符合受力要求。各种型号型钢计算结果如下表：
3螺栓及吊具选型
1、膨胀螺栓受力计算
膨胀螺栓设计参数如右表：
DN400无缝钢管重量表：
每个支架相当于承受两根4.8m DN400无缝钢管
总重量为M=230*4.8*2=2208Kg
故F=Mg=22080N=22KN
故其均布荷载为0.124N/mm；
槽钢横担的受力为两个集中应力和一个均布荷载的叠加。
集中应力受力分析图：
管道支吊架负荷计算书
管道支吊架负荷计算书说明：1、标准与规范：《室内管道支架及吊架》 (图集03S402)《钢结构设计规范》 (GB50017-2003)《压力管道规范》 (GBT20801-2006)2、项目支架计算所采用的型钢库为：热轧普通槽钢 GB707-88 12#、10#、8#，采用E43型手工双面焊。
3、吊架的支座通过M12,M10膨胀螺栓固定在地下室楼板或梁上。
4、所采用管支架组合如下：4根DN200 间距6m 12#槽钢 8颗M12膨胀螺栓2根DN150+2根DN125 间距4m 10#槽钢 6颗M12膨胀螺栓2根DN150+2根DN100 间距4m 10#槽钢 6颗M12膨胀螺栓4根DN125 间距4m 8#槽钢 6颗M10膨胀螺栓4根DN100 间距4m 8#槽钢 6颗M10膨胀螺栓2根DN100+2根DN65 间距4m 8#槽钢 6颗M10膨胀螺栓一、管架跨距分析车库采用B1级橡塑保温，DN80、DN100保温层厚度32mm，DN125、DN150、DN200保温层厚度36mm；管道材质：Q235-B;钢管许用应力[δ]t=112，刚性弹性模量E t=2.1*105N/mm2；DN65无缝钢管外径73mm，壁厚4mm,线重7.536kg/mDN100无缝钢管外径108mm，壁厚4mm,线重10.26kg/m;DN125无缝钢管外径133mm，壁厚4mm，线重12.73kg/m;DN150无缝钢管外径159mm，壁厚4.5mm，线重17.15kg/m;DN200无缝钢管外径219mm，壁厚6mm，线重31.52kg/m;计算管道长度荷载如下：Q65=7.536 kg/m+1000*3.14*(0.073-0.004*2)2/4+45*3.14*0.032* (0.065+0.032)=11.29 kg/m=11.29*9.8=110.64 N/m.Q100=7850*3.14*0.004*（0.108-0.004+1000*3.14*(0.108-0.004*2)2/4+45*3.14*0.032*(0.108+0.032)=18.74kg/m=18.74*9.8 =183.65N/m.Q125=7850*3.14*0.004*（0.133-0.004）+1000*3.14*(0.133-0.004* 2)2/4+45*3.14*0.036*(0.133+0.036)=25.84kg/m=25.84*9.8=253.2 8N/m.Q150=7850*3.14*0.0045*（0.159-0.0045）+1000*3.14*(0.159-0.0045*2)2/4+45*3.14*0.036*(0.159+0.036)=35.86kg/m=35.79*9. 8=350.76 N/mQ200=7850*3.14*0.006*（0.219-0.006）+1000*3.14*(0.219-0.006* 2)2/4+45*3.14*0.036*(0.219+0.036)=66.44 kg/m=66.44*9.8=651.06N/m经计算，求得管道截面抗弯系数W如下：W65=14.18 W100=32.753，W125=50.73,W150=82.005，W200=207.998；管道截面惯性矩II 65=51.74 I 100=176.86，I 125=337.35,I 150=651.94，I 200=2277.58；1. 按强度条件计算的管架最大跨距的计算公式： []tw qL δφ124.2max =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 W ——管道截面抗弯系数（cm 3） Φ——管道横向焊缝系数，取0.7[δ]t 钢管许用应力——钢管许用应力（N/mm 2）强度条件下计算得：L max(65)=7.09m 、L max(100)=8.37m 、L max(125)=8.87m 、L max(150)=9.59m 、L max(200)=11.21m2. 按刚度条件计算的管架最大跨距的计算公式： 30max 10019.0Ii E qL t =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 E t ——刚性弹性模量（N/mm 2） I ——管道截面惯性矩（cm 4） i 0——管道放水坡度，取0.002刚度条件下L max(65)=5.12m 、L max(100)=6.52m 、L max(125)=7.26m 、L max(150)=8.12m 、L max(200)=10.02m综合强度与刚度条件下管道最大允许跨距（取最小值）：L max(65)=5.12m> 4m，符合要求；L max(100)=6.52m>4m，符合要求；L max(125)=7.26m>4m，符合要求；L max(150)=8.12m> 4m，符合要求；L max(200)=10.02m>6m，符合要求。
管道支吊架设计及计算
【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。
在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。
如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。
【关键词】 管道布置 管道跨距 管架分析 管架内力计算一、 管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。
欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数：1. 管道布置设计应符合各种工艺管道及系统流程的要求；2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。
5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉；6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿；9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
不可避免时应根据操作、检修要求设置放空、放净。
二、 管架跨距管架的跨距的大小直接决定着管架的数量。
跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。

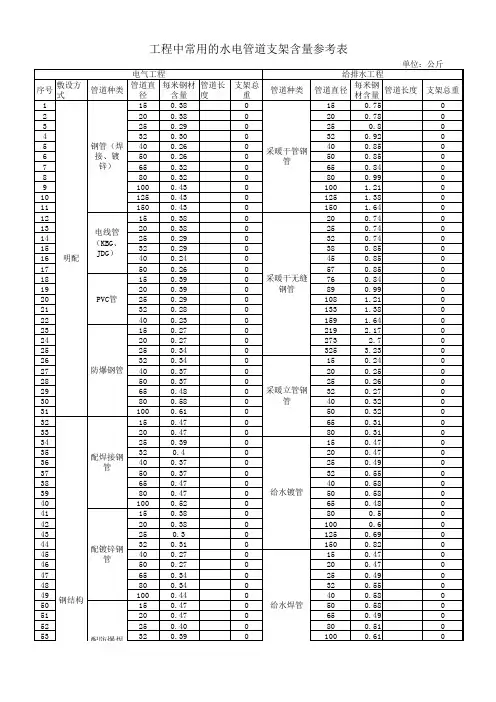

管道支吊架计算表
0
0
32
0.92
0
0 0 0
采暖干管钢 管
40 50 65
0.85 0.85 0.84
0 0 0
0
80
0.99
0
0
100
1.21
0
0
125
1.38
0
0
150
1.64
0
0
20
0.74
0
0
25
0.74
0
0
32
0.74
0
0
38
0.85
0
0
45
0.85
0
0
57
0.85
0
0 采暖干无缝 76
0.84
0
0
钢管
89
0.21 0.21 0.27
0 0 0
0
200
0.27
0
0
250
0.32
0
0 0 0
排水管塑料 管
50 80 100
0.636 0.53
0.636
0 0 35.2 22.3872
0
12
0.201
0
0
20
0.212
0
0
28
0.223
0
0
36
0.233
0
0
铜管
45
0.244
0
0
55
0.265
0
0
65
0.27
0
0
32
0.55
0
0
40
0.58
0
0
给水镀管
50
0.58
管道满水重量计算表(选配套管道支吊架用)

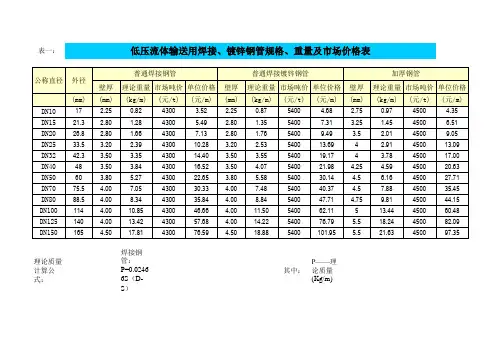

低压流体输送用焊接、镀锌钢管规格、重量及市场价格表
外径 (mm) 普通焊接钢管 壁厚 (mm) 2.25 2.80 2.80 3.20 3.50 3.50 3.80 4.00 4.00 4.00 4.00 4.50 理论重量 市场吨价 单位价格 (kg/m) 0.82 1.28 1.66 2.39 3.35 3.84 5.27 7.05 8.34 10.85 13.42 17.81 (元/t) 4300 4300 4300 4300 4300 4300 4300 4300 4300 4300 4300 4300 (元/m) 3.52 5.49 7.13 10.28 14.40 16.52 22.65 30.33 35.84 46.66 57.68 76.59 壁厚 (mm) 2.25 2.80 2.80 3.20 3.50 3.50 3.80 4.00 4.00 4.00 4.00 4.50 普通焊接镀锌钢管 理论重量 市场吨价 单位价格 (kg/m) 0.87 1.35 1.76 2.53 3.55 4.07 5.58 7.48 8.84 11.50 14.22 18.88 (元/t) 5400 5400 5400 5400 5400 5400 5400 5400 5400 5400 5400 5400 (元/m) 4.68 7.31 9.49 13.69 19.17 21.98 30.14 40.37 47.71 62.11 76.79 101.95 壁厚 (mm) 2.75 3.25 3.5 4 4 4.25 4.5 4.5 4.75 5 5.5 5.5 加厚钢管 理论重量 市场吨价 单位价格 (kg/m) 0.97 1.45 2.01 2.91 3.78 4.59 6.16 7.88 9.81 13.44 18.24 21.63 (元/t) 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 (元/m) 4.35 6.51 9.05 13.09 17.00 20.63 27.71 35.45 44.15 60.48 82.09 97.35
支吊架计算方案
中国建筑股份CHINA STATE CONSTRUCTION ENGRG.CORP.LTD十里铺城中村二期改造K5地块机电管道支吊架体系计算方案编制人：审核人：审批人：中建二局第三建筑工程XX2019年4月目录一、编制目的3二、编制原则3三、编制依据4四、管道布置分析4五、管道载荷分析及支架计算5六、管道承重支架受力分析及计算实例13K5商业地下室机电管道较多，为达到整体安装效果简洁美观、节省空间，根据设计要求及项目的实际情况选取适当的支吊架形式。
局部位置需要综合支架，为保证系统运行安全可靠，需从管线的具体布置及荷载要求方面进行分析，对机电支吊架的强度进行校核。
二、编制原则1、适用性：根据设计要求及工程的实际情况选用适合工程的支吊架形式，地下室商业局部位置需要设置综合支架，BIM图纸中已经有所体现，根据管道规格设计合理支架方案；2、安全性：计算选用的支架需合理，现场应严格按照方案实施，支架固定牢固，现场试验数据需准确；若管道型号过大，根据现场情况需请设计对结构承载力进行验证符合并签字；3、经济型：在考虑竖向支架时，首先考虑使用圆钢吊杆，在圆钢吊杆不满足承重要求时再考虑使用角钢、槽钢；4、美观性：保证所使用的支吊架成排成线，横平竖直，简单明了。
5、适用于综合排布的成排管道支吊架,其它形式支吊架参考图集《室管道支架及吊架图集》03S402以及各地方标准图集。
机电管道支吊架选用除尊照本计算书外，还应满足国家现行有关规、标准的规定。
1、施工图纸2、《通风与空调工程施工质量验收规》（GB50243-2016）3、五金手册（电子版）4、《热轧型钢》（GB/T706-2008）5、《室管道支吊架》（05R417-1）6、《低压流体输送用焊接钢管》（GB/T3091-2008）7、《室管道支架及吊架图集》03S4028、《动力管道设计手册》（机械工业）9、《膨胀螺栓规格及性能》（-ZQ4763-2006）四、管道布置分析对管道进行合理的深化和布置是管道支吊架设计的前提条件。
管道支吊架负荷计算书
管道支吊架负荷计算书说明：1、标准与规范：《室内管道支架及吊架》 (图集03S402)《钢结构设计规范》 (GB50017-2003)《压力管道规范》 (GBT20801-2006)2、项目支架计算所采用的型钢库为：热轧普通槽钢 GB707-88 12#、10#、8#，采用E43型手工双面焊。
3、吊架的支座通过M12,M10膨胀螺栓固定在地下室楼板或梁上。
4、所采用管支架组合如下：4根DN200 间距6m 12#槽钢 8颗M12膨胀螺栓2根DN150+2根DN125 间距4m 10#槽钢 6颗M12膨胀螺栓2根DN150+2根DN100 间距4m 10#槽钢 6颗M12膨胀螺栓4根DN125 间距4m 8#槽钢 6颗M10膨胀螺栓4根DN100 间距4m 8#槽钢 6颗M10膨胀螺栓2根DN100+2根DN65 间距4m 8#槽钢 6颗M10膨胀螺栓一、管架跨距分析车库采用B1级橡塑保温，DN80、DN100保温层厚度32mm，DN125、DN150、DN200保温层厚度36mm；管道材质：Q235-B;钢管许用应力[δ]t=112，刚性弹性模量E t=2.1*105N/mm2；DN65无缝钢管外径73mm，壁厚4mm,线重7.536kg/mDN100无缝钢管外径108mm，壁厚4mm,线重10.26kg/m;DN125无缝钢管外径133mm，壁厚4mm，线重12.73kg/m;DN150无缝钢管外径159mm，壁厚4.5mm，线重17.15kg/m;DN200无缝钢管外径219mm，壁厚6mm，线重31.52kg/m;计算管道长度荷载如下：Q65=7.536 kg/m+1000*3.14*(0.073-0.004*2)2/4+45*3.14*0.032* (0.065+0.032)=11.29 kg/m=11.29*9.8=110.64 N/m.Q100=7850*3.14*0.004*（0.108-0.004+1000*3.14*(0.108-0.004*2)2/4+45*3.14*0.032*(0.108+0.032)=18.74kg/m=18.74*9.8 =183.65N/m.Q125=7850*3.14*0.004*（0.133-0.004）+1000*3.14*(0.133-0.004* 2)2/4+45*3.14*0.036*(0.133+0.036)=25.84kg/m=25.84*9.8=253.2 8N/m.Q150=7850*3.14*0.0045*（0.159-0.0045）+1000*3.14*(0.159-0.0045*2)2/4+45*3.14*0.036*(0.159+0.036)=35.86kg/m=35.79*9. 8=350.76 N/mQ200=7850*3.14*0.006*（0.219-0.006）+1000*3.14*(0.219-0.006* 2)2/4+45*3.14*0.036*(0.219+0.036)=66.44 kg/m=66.44*9.8=651.06N/m经计算，求得管道截面抗弯系数W如下：W65=14.18 W100=32.753，W125=50.73,W150=82.005，W200=207.998；管道截面惯性矩II 65=51.74 I 100=176.86，I 125=337.35,I 150=651.94，I 200=2277.58；1. 按强度条件计算的管架最大跨距的计算公式： []tw qL δφ124.2max =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 W ——管道截面抗弯系数（cm 3） Φ——管道横向焊缝系数，取0.7[δ]t 钢管许用应力——钢管许用应力（N/mm 2）强度条件下计算得：L max(65)=7.09m 、L max(100)=8.37m 、L max(125)=8.87m 、L max(150)=9.59m 、L max(200)=11.21m2. 按刚度条件计算的管架最大跨距的计算公式： 30max 10019.0Ii E qL t =L max ——管架最大允许跨距（m ）q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 E t ——刚性弹性模量（N/mm 2） I ——管道截面惯性矩（cm 4） i 0——管道放水坡度，取0.002刚度条件下L max(65)=5.12m 、L max(100)=6.52m 、L max(125)=7.26m 、L max(150)=8.12m 、L max(200)=10.02m综合强度与刚度条件下管道最大允许跨距（取最小值）：L max(65)=5.12m> 4m，符合要求；L max(100)=6.52m>4m，符合要求；L max(125)=7.26m>4m，符合要求；L max(150)=8.12m> 4m，符合要求；L max(200)=10.02m>6m，符合要求。
暖通支吊架做法大全及计算
1.保温管道立管支架1.1 适用范围垂直管道承重支架适用于DN200以上冷冻水系统及其它保温立管；垂直管道固定支架适用于所有型号冷冻水系统及其它保温立管。
1.2 固定支架与承重支架及补偿器安装位置图示（示例管道DN600，管井壁为剪力墙）。
1.3 支架详图1.3.1 支架详图一1.3.1.1 图例1.3.1.2 规格表1）为方便套管安装及管道保温施工，型钢支架框架底部与楼板完成面的距离建议不小于150mm；2）尺寸表（mm）1.3.1.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.1.4 工艺要求1）采用本支架时，需相关结构专业考虑管道运行时的荷载对结构安全的影响；2）固定支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺章节），焊接变形应予以及时矫正；3）如设计要求安装补偿器，则承重定支架必须设置在补偿器的上部；如设计不要求设置补偿器，则承重支架一般位于管井的最下方，设置数量依据设计要求或受力分析决定；4）立管高度在50m以下时不需要考虑因立管伸缩导致的支管补偿，超过50m 按现场实际对支管进行补偿，支管补偿最好采用自然补偿，当自然补偿无法满足要求时采用补偿器补偿；5）只设置一个固定支架时，立管最下方第一个水平支架需要做加固处理或将其支架所用型钢型号放大（具体大小需经过受力分析以后确定，承重支架的受力计算见附录一）；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管，在安装完成后进行必要的成品保护措施。
7）支架肋板及支撑板的选用参见HG/T21629-1999管架标准图或室内管道支架及吊架03S402；8）图示仅为单管样式，多管时组合使用；1.3.2 支架详图二1.3.2.1 图例1.3.2.2 规格表，尺寸表（mm）1.3.2.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.2.4 工艺要求1）根据立管管径的不同现场设置立管导向支架（参见建筑给水排水及采暖工程施工质量验收规范GB50242-2002 表3.3.8）；2）镀锌扁钢抱箍不宜拧紧，以防管道伸缩时对木托造成损坏；3）支架掌板安装点应首选结构梁或剪力墙，如管井壁为空心砖墙时，可将支架安装于楼板底，在其上焊接2mm 厚钢板并将套管预先焊接在钢板上，钢板的宽度应能遮住预留洞为宜（钢板紧贴楼板底）见给排水穿楼板支架；4）如管井壁为剪力墙，支架的安装高度，距地面应为1.5～1.8M，2 个以上的支架应匀称安装；5）支架所选用的型钢不得切断，转角处煨弯处理，支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺章节），焊接变形应予以矫正；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管。
管道支吊架设计及计算
浅谈管道门字型支吊架的设计及计算【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。
在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。
如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。
【关键词】 管道布置 管道跨距 管架分析 管架内力计算一、 管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。
欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数：1. 管道布置设计应符合各种工艺管道及系统流程的要求；2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。
5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉；6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿；9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
不可避免时应根据操作、检修要求设置放空、放净。
二、 管架跨距管架的跨距的大小直接决定着管架的数量。
跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。
风管及支吊架计算表个人根据规范统计
GB50243-2016风管支吊架安装应符合下列规定金属风管水平安装，直径或边长小于等于400mm时，支吊架间距不应大于4m；大于400mm时间距不应大薄钢板法兰风管的支吊架间距不应大于3m。
垂直安装时应至少设置两个固定点，间距不大于4m。
支吊架离风口和分支管的距离不宜小于200mm。
悬吊的水平主干风管长度大于20m时应设置防晃支架或防止或防止摆动的固定点。
边长（直径）＞1250mm的弯头、三通等部位应设置单独支吊架可伸缩金属或非金属柔性风管的长度不宜＞2m。
柔性风管支吊架的间距不应＞1500mm。
非金属风管垂直安装时支架间距不应大于3m。
直径或边长≥630mm的防火阀应设独立支吊架、消声器及静压箱应设置独立支吊架。
空调制冷剂管道、管件应符合：连接制冷机的吸排气管道应设置独立支架；管径≤40mm的铜管道在于阀门管道穿越墙体或楼板处应设置钢套管。
金属管道当设备安装在减震基座上时，独立支架的固定点应为减震基座冷热媒水、冷却水系统管道机房内总、干管的支吊架应采用承重防晃管架。
与设备相连的管架应采取处及长度每隔15m处设置承重防晃支吊架。
竖井内的立管应每两层或三层设置滑动支架。
注：1.适用于工作温度不大于2.0MP，保温材料密度不大于200kg/m3的管道系统2.洁净区（室内）应采用镀锌或其他防腐措施的支吊架3.＞300的管道可参考300的管道应大于4m；大于400mm时间距不应大于3m。
螺旋风管的支吊架间距可为5m与3.75m。
置两个固定点，间距不大于4m。
摆动的固定点。
的间距不应＞1500mm。
设置独立支吊架。
支架；管径≤40mm的铜管道在于阀门连接处应设置支架。
水平管道支架的间距不应大于1.5m，垂直管道不应大于2m。
注：1.支吊架不得支撑在接头上2.水平管的任何两个接头之间应设置支吊架防晃管架。
与设备相连的管架应采取防晃措施。
当水平支管的管架采用单吊杆时，应在系统管道的起始点、阀门、三通、弯头m3的管道系统管道不应大于2m。
管道支吊架设计及计算
管道支吊架设计及计算集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）浅谈管道门字型支吊架的设计及计算【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。
在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。
如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。
【关键词】管道布置管道跨距管架分析管架内力计算一、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。
欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数：1.管道布置设计应符合各种工艺管道及系统流程的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4.管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm。
5.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉；6.地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡；7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿；9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
不可避免时应根据操作、检修要求设置放空、放净。
风管及支吊架计算表个人根据规范统计
GB50243-2016风管支吊架安装应符合下列规定金属风管水平安装，直径或边长小于等于400mm时，支吊架间距不应大于4m；大于400mm时间距不应大薄钢板法兰风管的支吊架间距不应大于3m。
垂直安装时应至少设置两个固定点，间距不大于4m。
支吊架离风口和分支管的距离不宜小于200mm。
悬吊的水平主干风管长度大于20m时应设置防晃支架或防止或防止摆动的固定点。
边长（直径）＞1250mm的弯头、三通等部位应设置单独支吊架可伸缩金属或非金属柔性风管的长度不宜＞2m。
柔性风管支吊架的间距不应＞1500mm。
非金属风管垂直安装时支架间距不应大于3m。
直径或边长≥630mm的防火阀应设独立支吊架、消声器及静压箱应设置独立支吊架。
空调制冷剂管道、管件应符合：连接制冷机的吸排气管道应设置独立支架；管径≤40mm的铜管道在于阀门管道穿越墙体或楼板处应设置钢套管。
金属管道当设备安装在减震基座上时，独立支架的固定点应为减震基座冷热媒水、冷却水系统管道机房内总、干管的支吊架应采用承重防晃管架。
与设备相连的管架应采取处及长度每隔15m处设置承重防晃支吊架。
竖井内的立管应每两层或三层设置滑动支架。
注：1.适用于工作温度不大于2.0MP，保温材料密度不大于200kg/m3的管道系统2.洁净区（室内）应采用镀锌或其他防腐措施的支吊架3.＞300的管道可参考300的管道应大于4m；大于400mm时间距不应大于3m。
螺旋风管的支吊架间距可为5m与3.75m。
置两个固定点，间距不大于4m。
摆动的固定点。
的间距不应＞1500mm。
设置独立支吊架。
支架；管径≤40mm的铜管道在于阀门连接处应设置支架。
水平管道支架的间距不应大于1.5m，垂直管道不应大于2m。
注：1.支吊架不得支撑在接头上2.水平管的任何两个接头之间应设置支吊架防晃管架。
与设备相连的管架应采取防晃措施。
当水平支管的管架采用单吊杆时，应在系统管道的起始点、阀门、三通、弯头m3的管道系统管道不应大于2m。
